Přehled
Tento článek popisuje, jak kalibrovat 2D plány pomocí 3D modelu v aplikaci Fieldwire, což uživatelům umožňuje přesně sladit smluvní dokumenty s daty BIM. Kalibrace 2D a 3D zobrazení pomáhá uživatelům BIM snadno přecházet mezi plánem a modelem, což zajišťuje, že týmy mohou odkazovat na správné informace ve správném kontextu, aniž by potřebovaly další pokročilé nástroje.
Obsah
Jak kalibrovat
Chcete-li kalibrovat 2D a 3D modely, musíte být administrátorem projektu. Kromě toho musíte postupovat podle těchto kroků:
- Přejděte na kartu 3D modely, kde se automaticky načte sdružené zobrazení.
- Poznámka: Abyste mohli provést kalibraci, musíte nejprve počkat, až se načtou všechny vaše modely.
- Klikněte na tlačítko Spravovat kalibraci plánu.

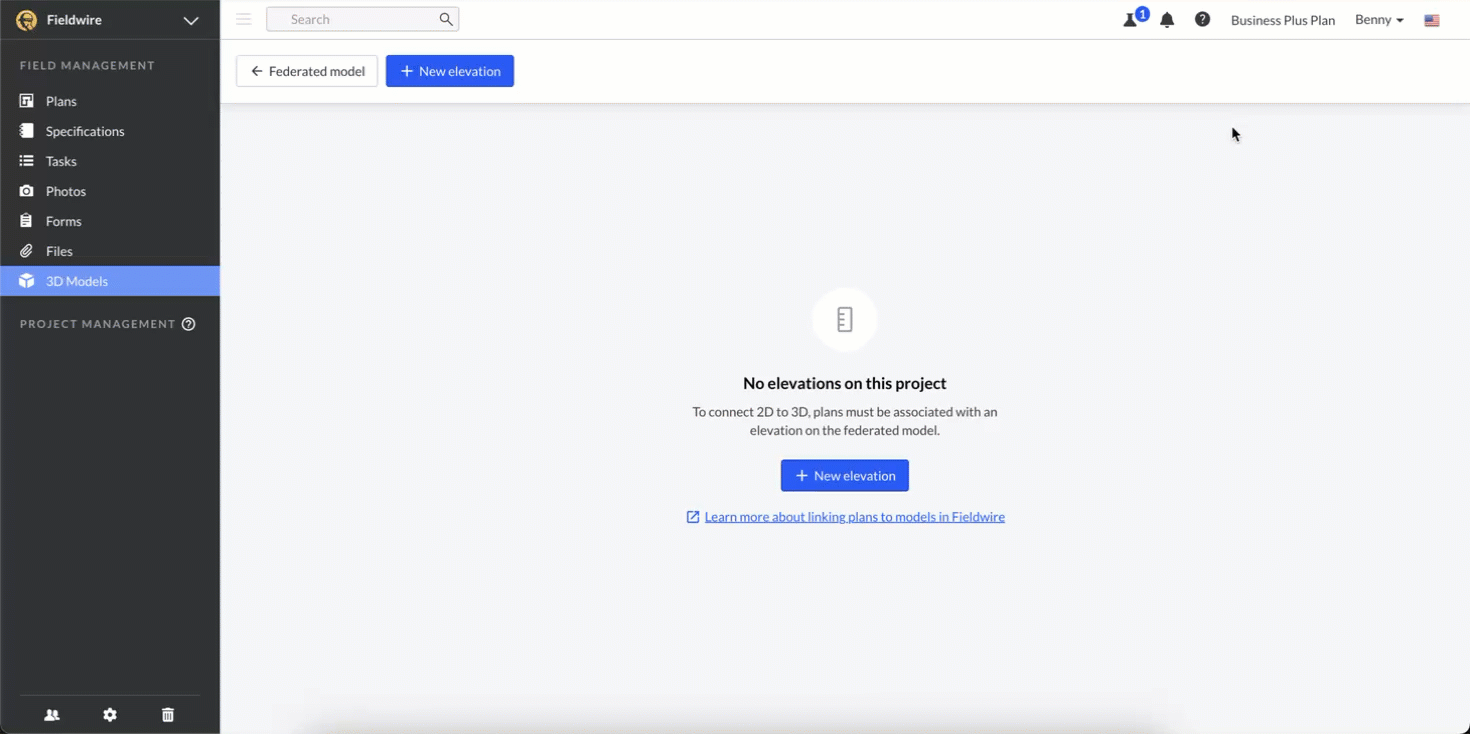

- Klikněte na tlačítko + Nová výška.
- Zadejte název výšky.
- Jako příklad si představte, co byste viděli na tlačítkách výtahu – „Přízemí“, „Lobby“, „První patro“ atd.
- Zadejte hodnotu výšky.
- Tuto hodnotu najdete ve svém modelu nebo na půdorysech.
- Odkazuje na výšku nad zemí.
- Poznámka: V současné době mohou být tyto hodnoty zadávány pouze v metrech.
- Klikněte na Vytvořit výšku

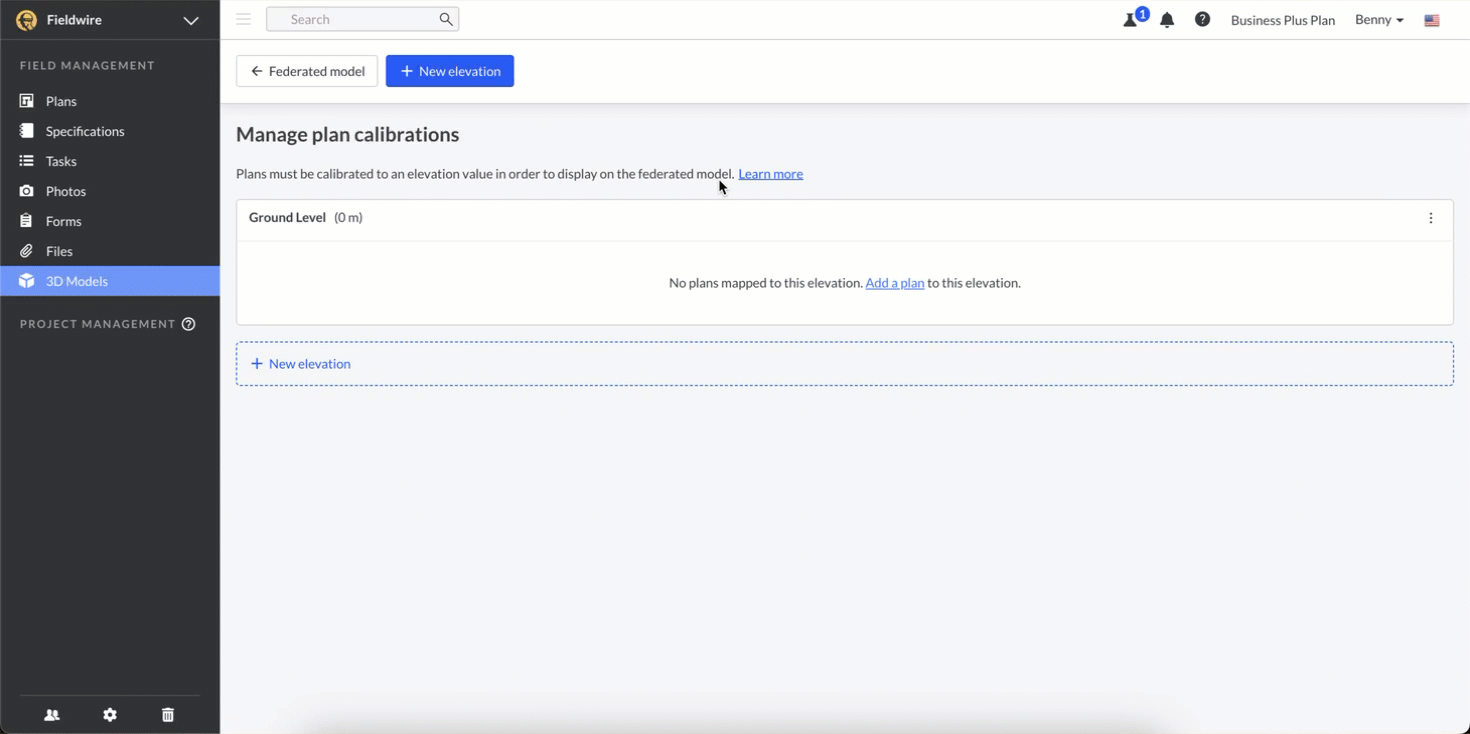

Výška se poté uloží v zobrazení Správa kalibrace plánu.
Přidání plánů do výšky
Chcete-li přidat plán, postupujte takto:
- Klikněte na hypertextový odkaz Přidat plán.
- Vyberte list(y) plánu, který(é) chcete kalibrovat.
- Klikněte na tlačítko Kalibrovat [x] plán(y).
Kalibrujte plány s modelem
Po kalibraci plánu postupujte podle pokynů na obrazovce:
- Vyberte levý horní roh výkresu
- Přesuňte výkres do stejného bodu jako model
- Vyberte pravý dolní roh výkresu
- Změňte velikost a otočte výkres tak, aby byl zarovnaný s modelem
- Klikněte na Uložit kalibraci

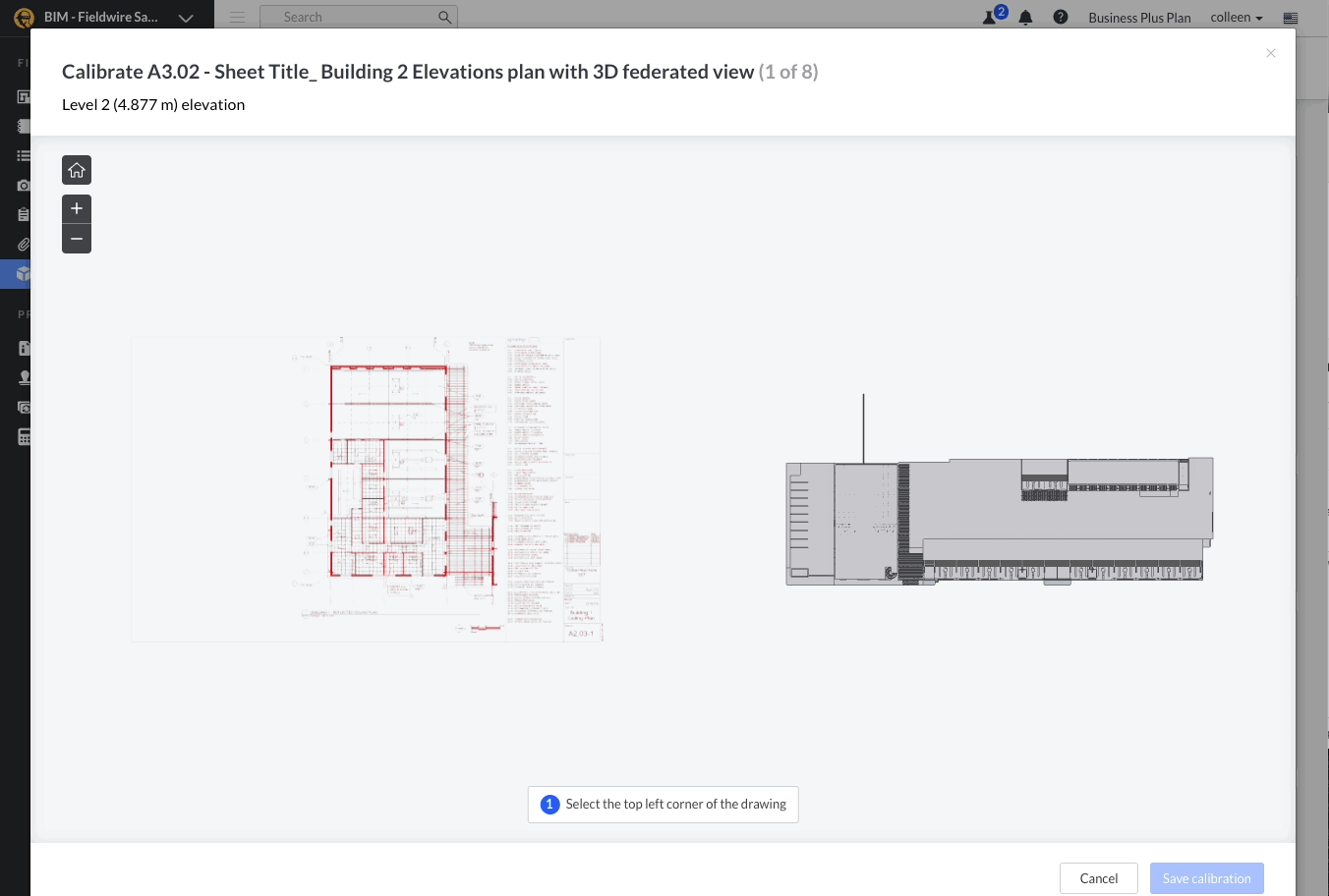

Kroky 1–2:

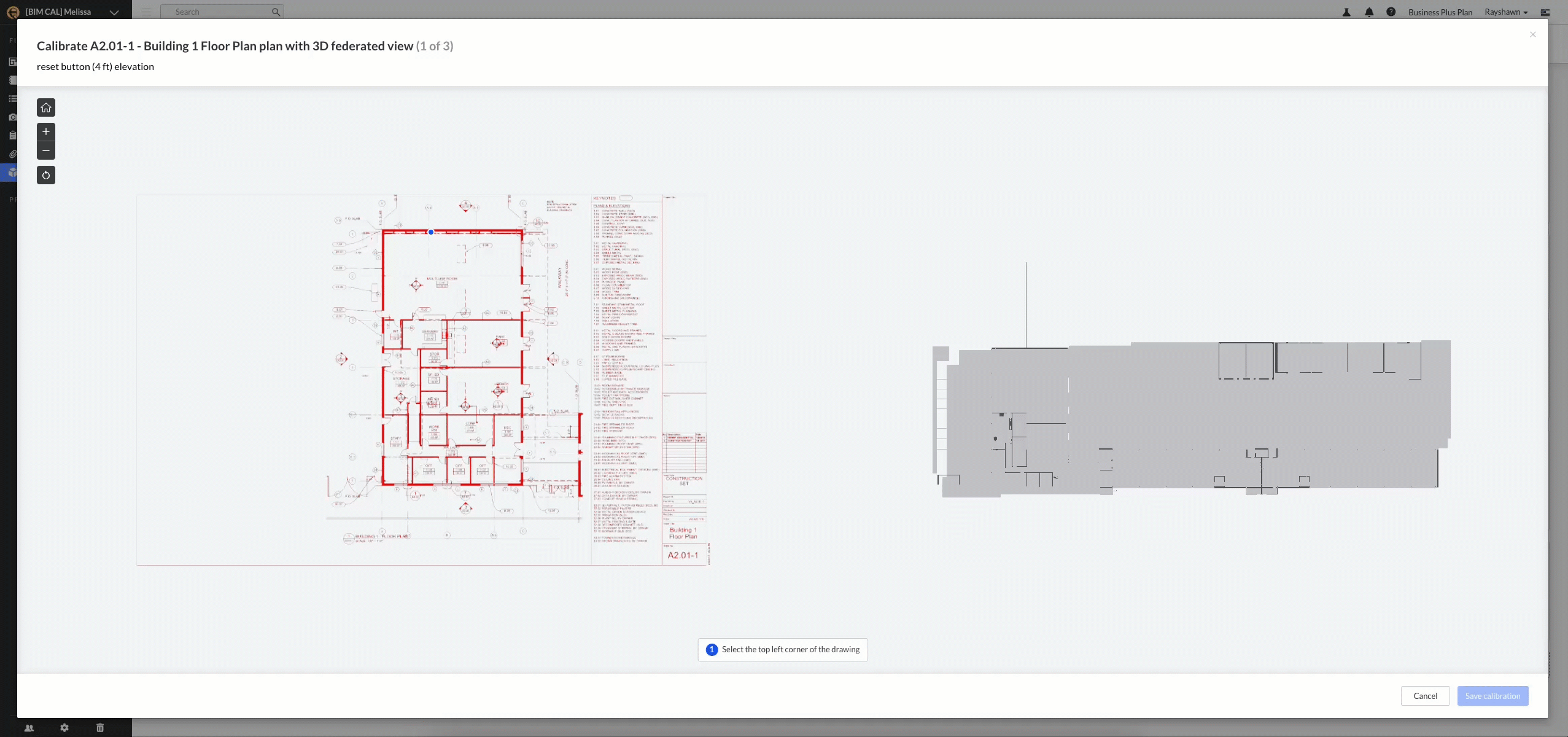

Kroky 3-4:
Během kalibrace můžete rychle začít znovu s kalibrací nebo okamžitě znovu vycentrovat svůj plán/model pro rychlejší a plynulejší navigaci. Stačí kliknout na tlačítko Resetovat kalibraci, které se nachází úplně dole na levé straně.
Přepínání mezi 2D a 3D modely
Jakmile kalibrujete a propojíte své plánové listy s 3D modely, budete mezi nimi moci snadno přepínat, a to následovně:
- Klikněte pravým tlačítkem myši na plánový list.
- Klikněte na Zobrazit v 3D.
NEBO
- Vyberte ikonu kostky zobrazenou na následujícím snímku obrazovky
- Poznámka: Pokud tuto ikonu nevidíte, znamená to, že jste danou stránku výkresu nekalibrovali a nepřipojili k 3D modelům
- Klikněte na oblast plánového listu, kterou chcete zobrazit ve 3D
Odtud budete přesměrováni na 3D model.

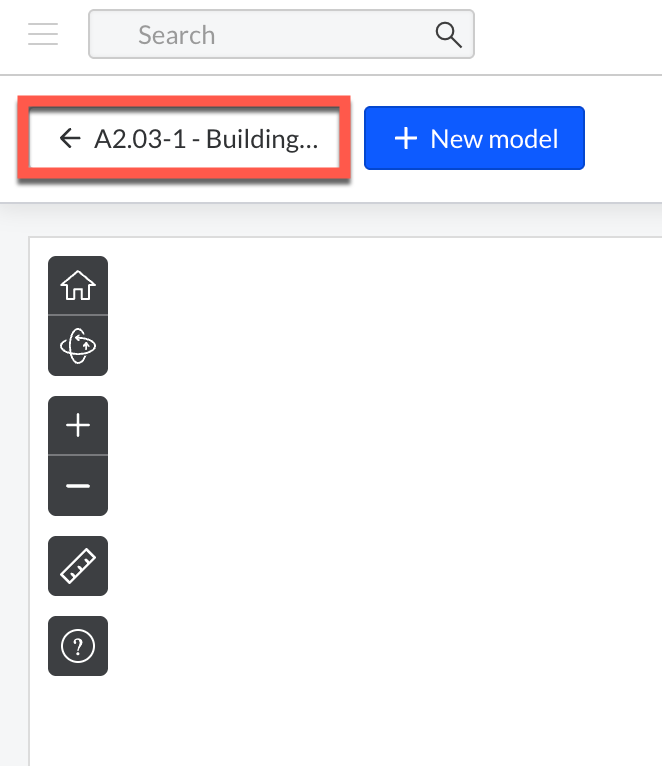

Po dokončení prohlížení 3D modelu se vraťte zpět k plánu kliknutím na šipku zpět s názvem listu plánu.

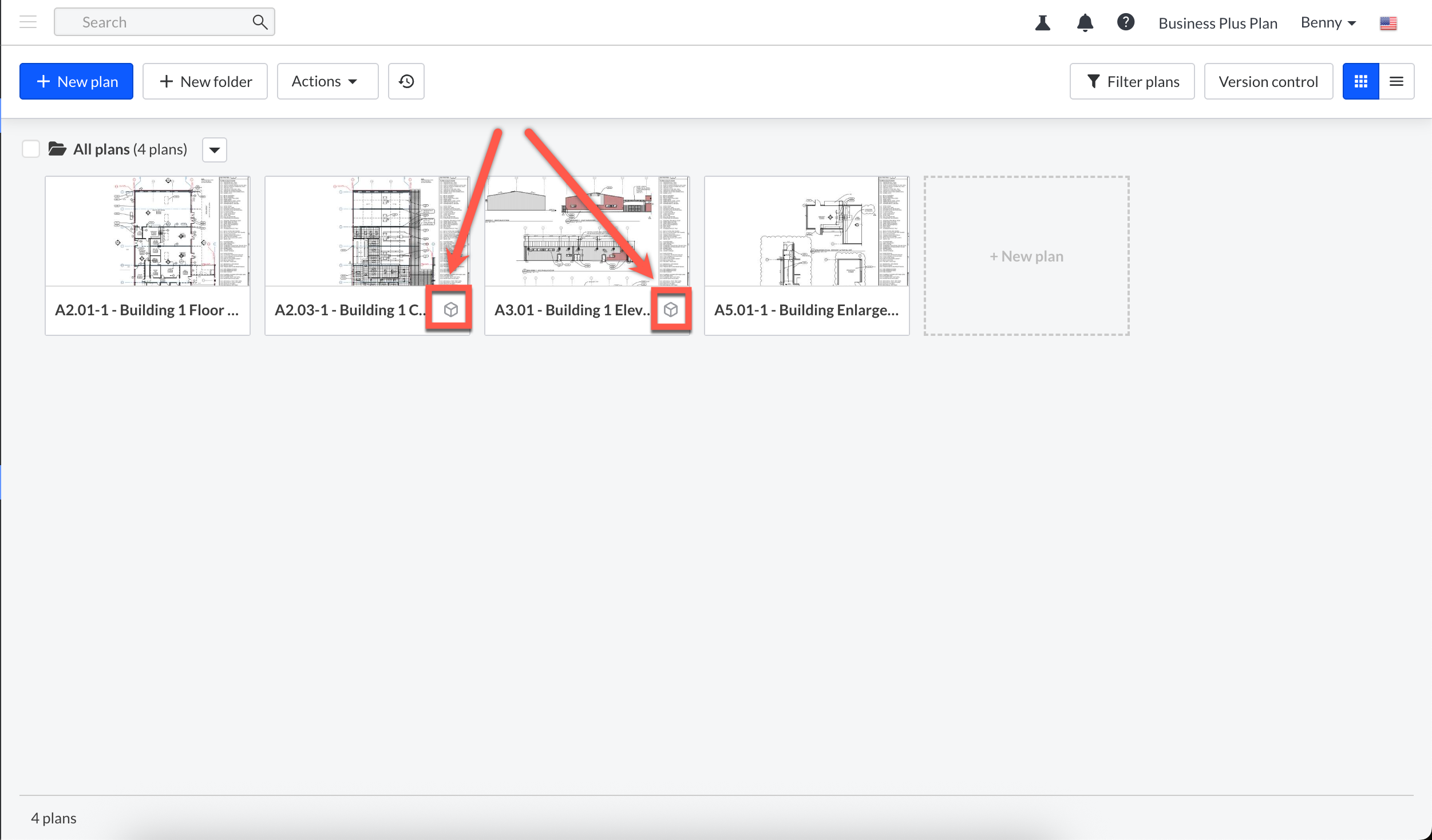

Navíc budete moci snadno rozpoznat, které listy plánů jsou propojeny s 3D modelem, a to z náhledu miniatur na hlavní záložce Plány, protože budou mít přímo na miniatuře plánu ikonu kostky. To snižuje nutnost hádání a zefektivňuje pracovní postupy.
V rámci jednotlivého úkolu můžete také přejít na 3D model! Připnutý úkol musí být spojen s kalibrovaným plánem. Chcete-li se dostat k 3D modelu, musíte
- Kliknout na jednotlivý připnutý úkol

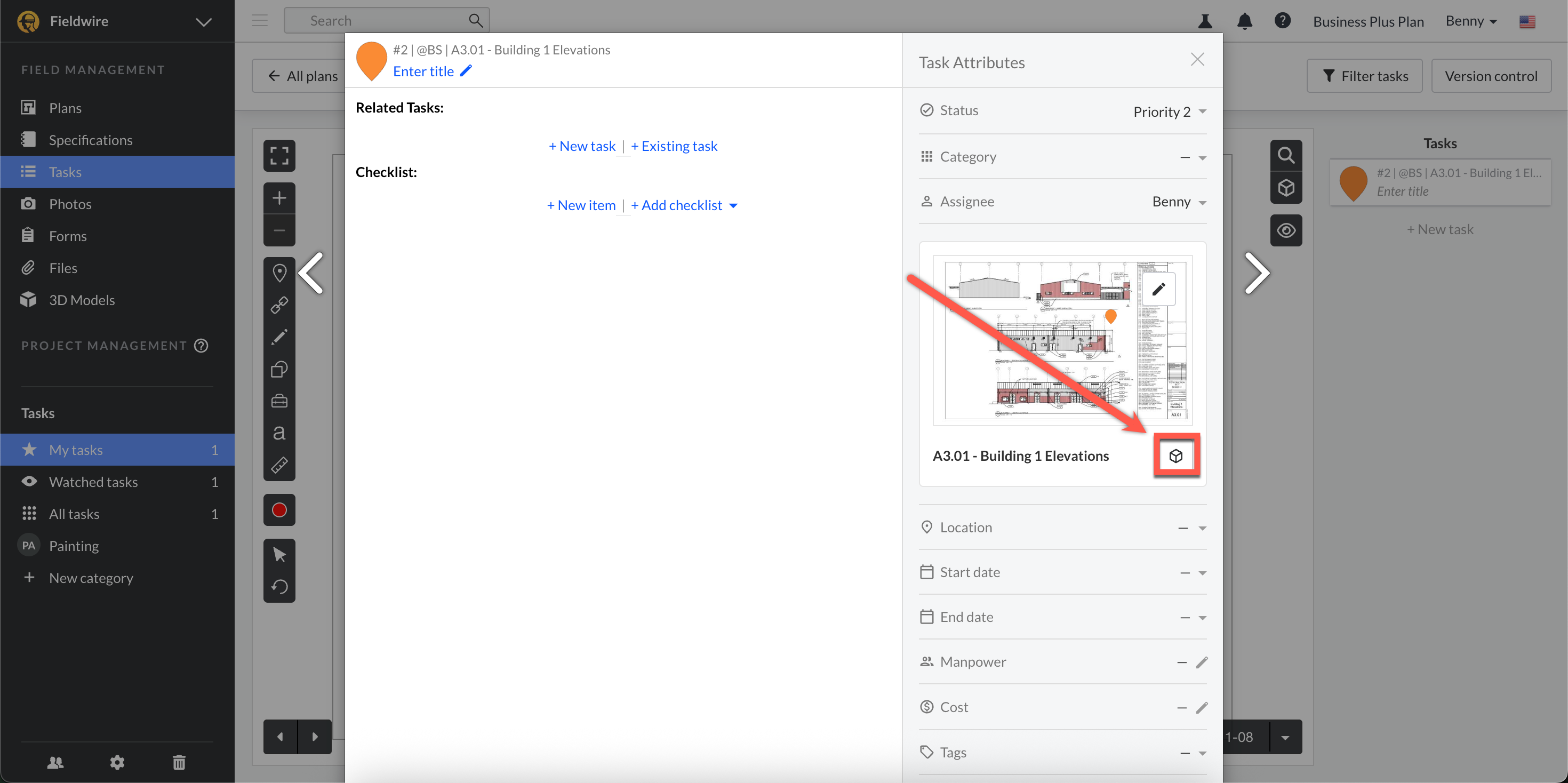

- Vyberte tlačítko kostky na listu plánu (viz screenshot), které vás přesměruje na stejné místo v 3D zobrazení.
Řešení problémů
Modely lze v softwaru jako je Revit a Tekla, nastavit nekonečně mnoha různými způsoby. Většina modelů má souřadnicovou základnu nastavenou na (0,0,0), ale některé mají model umístěný jinde. Pokud model (nebo všechny modely v projektu) nejsou umístěny v bodě (0,0,0) (tj. jsou v globálních souřadnicích) a vaše hodnoty nadmořské výšky odrážejí místní souřadnice, model nebude pro kalibraci rozřezán přesně.
Příklad
Model používá globální souřadnice a je posunut o 71 m v souřadnici z, tj. základna souřadnic je (0,0,71) nebo země = 71 m. Jejich úrovně v Revitu jsou zobrazeny v lokálních souřadnicích (země = 0). Uživatel zadá jako název a hodnotu nadmořské výšky „Úroveň terénu“ a „0 m“. Protože se model neprotíná s 0 m v 3D prostoru, zobrazí se následující zpráva:
V takovém případě máte dvě možnosti:
1. Znovu exportujte modely z Revitu

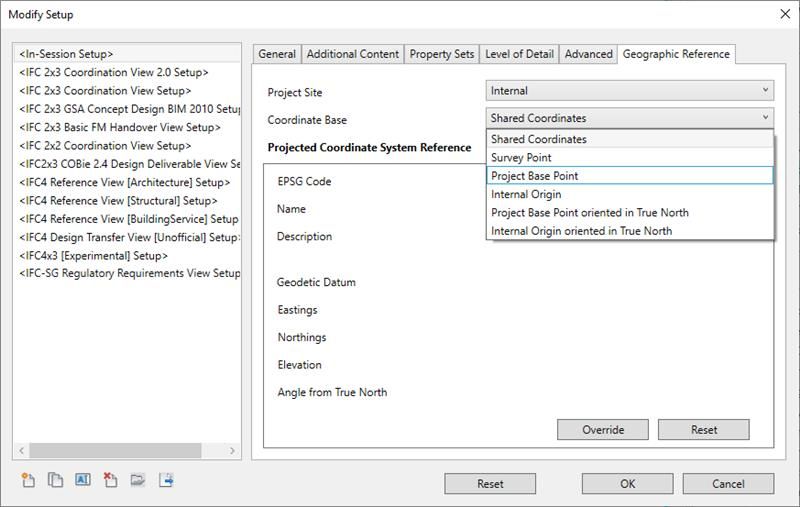

Modely můžete znovu exportovat z Revitu, pokud změníte jedno nastavení. V modálním okně exportu (příklad je uveden níže) byste měli změnit Základnu souřadnic na Základní bod projektu. Tím se model umístí na souřadnice (0,0,0).
2. Proveďte výpočet
Pokud nechcete provádět reexport nebo nemáte tuto možnost, můžete provést výpočet, pokud dokážete identifikovat hodnotu Z pro místo, kde je umístěn. Například pokud je model 100 m nad mořem, můžete to zohlednit při vytváření výšek. Tam, kde by vaše „úroveň terénu“ byla obvykle 0 m, můžete místo toho zadat 100 m a řez bude umístěn přesně.
