Überblick und Hintergrund
Der Blattvergleich ist eine Funktion, die für bezahlte Fieldwire-Konten verfügbar ist. Mit dieser Funktion können Sie zwei Blätter miteinander vergleichen, unabhängig davon, ob es sich um zwei Versionen desselben Plans oder um zwei völlig unterschiedliche Pläne handelt. Unterschiede zwischen den Zeichnungen werden farbig dargestellt, was für die Koordination und Änderungskontrolle nützlich ist.
Koordinierung und Änderungskontrolle
Hinweis: Übereinstimmungen zwischen den Zeichnungen sind in Graustufen dargestellt, während Unterschiede in rot/blau dargestellt sind.
Wie Sie Ihre Blätter vergleichen können

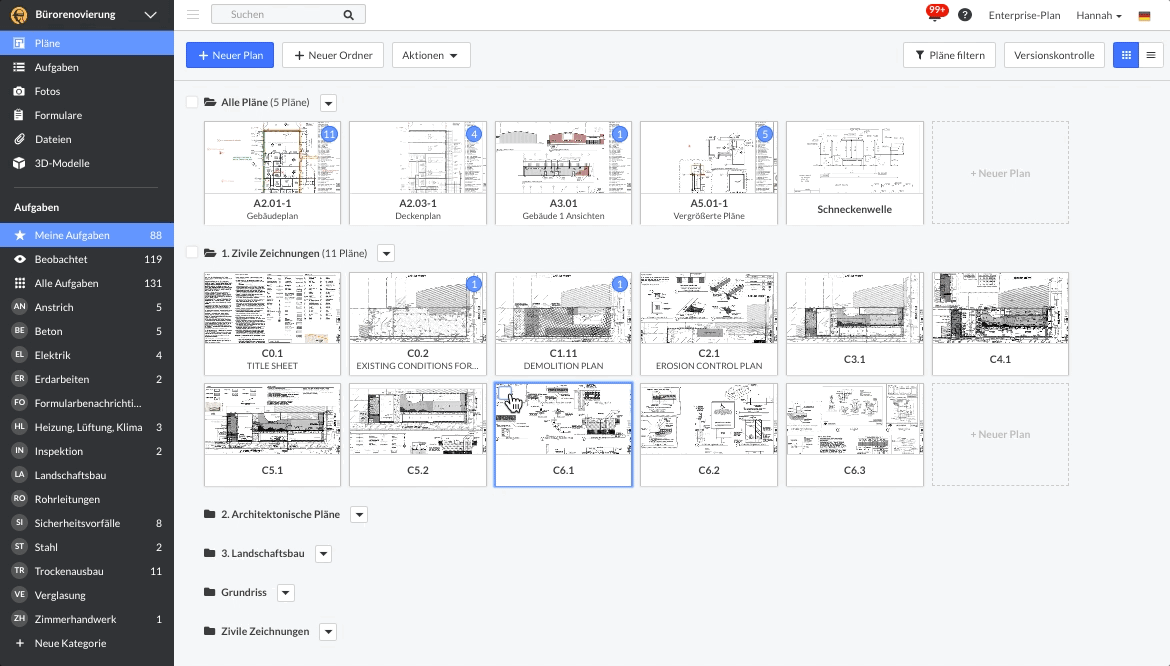

Um Ihre Blätter zu vergleichen, öffnen Sie Ihr Projekt und wählen Sie den oder die Pläne aus, die Sie vergleichen möchten. Wählen Sie "Aktionen" und dann "Vergleichen", und Sie können die Versionen auswählen, die Sie vergleichen möchten.
Vergleich über das Menü "Aktionen"
Hinweis: Sie können entweder zwei Versionen desselben Blattes oder zwei völlig unterschiedliche Blätter vergleichen.
Vergleich verschiedener Pläne
Hinweis: Hier können Sie sehen, welcher Plan in rot (A4.01) und welcher in blau (A5.01) angezeigt wird.
Wählen Sie "Vergleichen" und Sie werden aufgefordert, die Blätter so auszurichten, dass eine perfekte Überlagerung entsteht. Klicken Sie erneut auf "Vergleichen" (Sie sehen einen Fortschrittsbalken, der diesen Vorgang anzeigt). Sobald dieser Vorgang abgeschlossen ist, wird das erste Blatt in rot und das zweite in blau angezeigt.

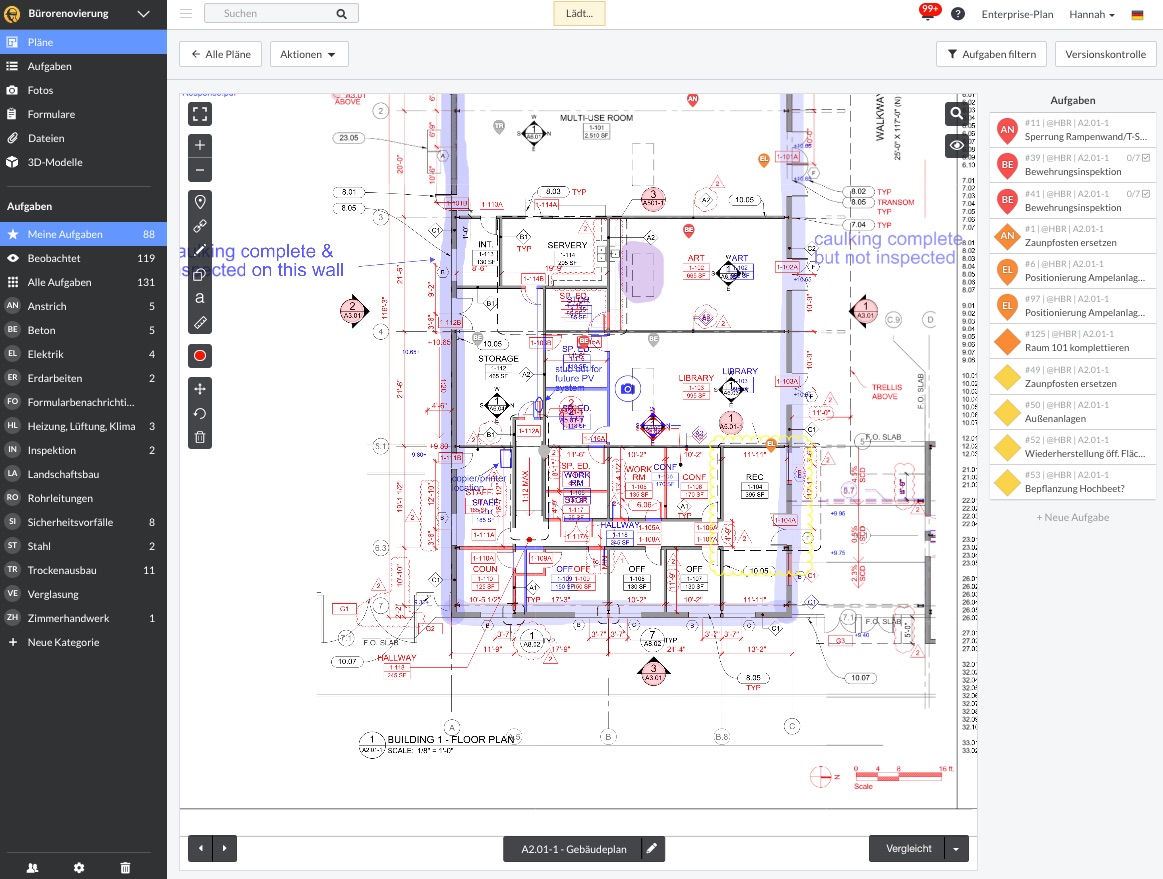

Vergleich von zwei Versionen desselben Plans
Der Vergleich zweier Versionen eignet sich hervorragend für die Änderungskontrolle und hebt eventuelle Unstimmigkeiten zwischen den beiden Versionen hervor.
Abbildung zweier Versionen desselben Plans im Vergleich
Tipp: Das Überlagern von zwei separaten Plänen eignet sich hervorragend für die Koordination zwischen verschiedenen Disziplinen, zum Beispiel, wenn Sie die Beleuchtungsplanung in Bezug auf die architektonische Planung überprüfen möchten.

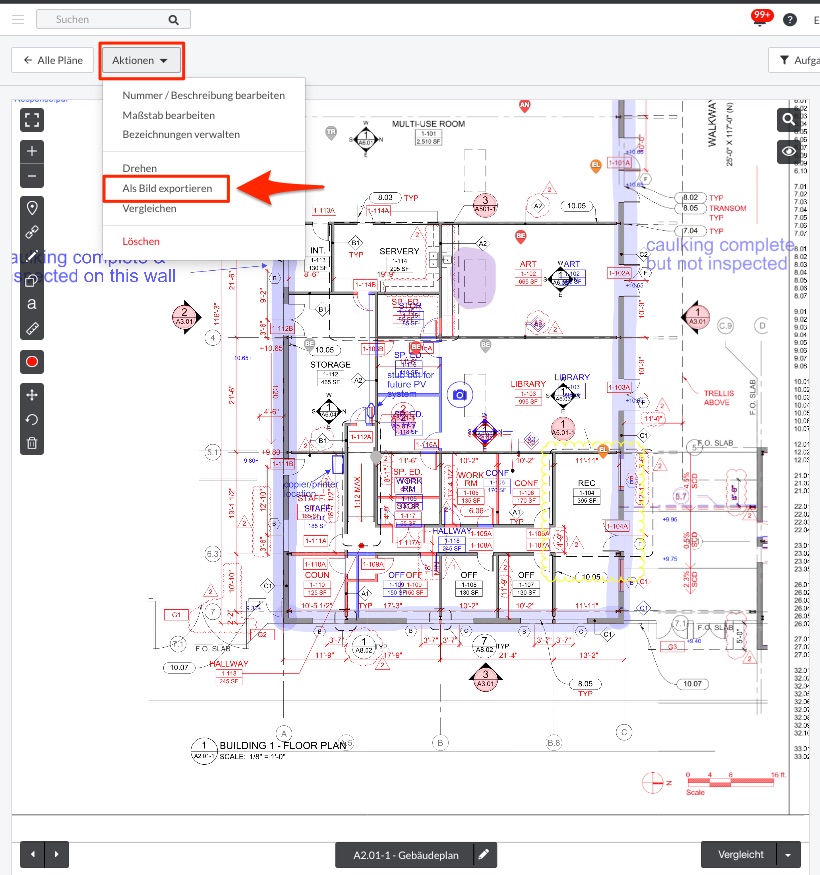

Tipp: Sie können auch ein Bild dieses Vergleichs exportieren, indem Sie auf die Schaltfläche "Aktionen" direkt über den verglichenen Plänen klicken und die Option "Exportieren" auswählen. Die Bilddatei wird auf Ihrem Computer gespeichert.
Exportieren der verglichenen Blätter als Bild

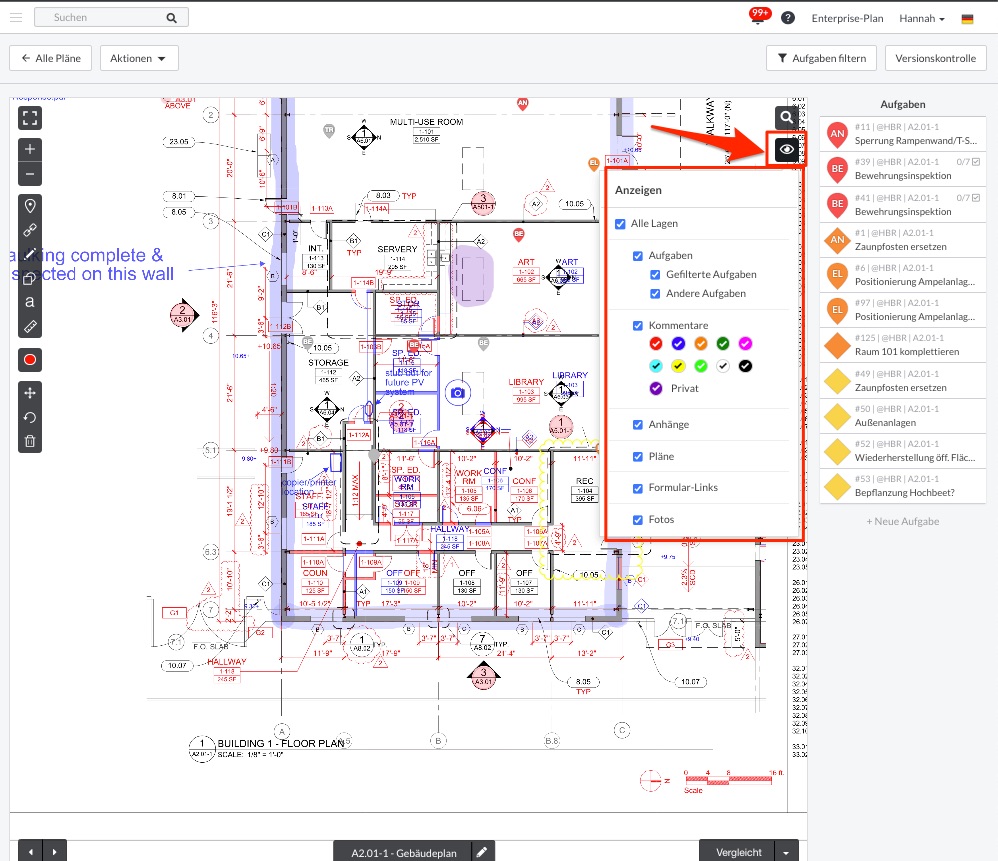

Tipp: Wenn die Ansicht zu unübersichtlich ist, können Sie Aufgaben, Markierungen, Anhänge, Planverknüpfungen und/oder Fotos ausblenden, indem Sie auf das "Auge"-Symbol oben rechts auf dem Bildschirm drücken:
Ein rotes "Auge"-Symbol zeigt an, dass ein Filter angewendet wurde.
Blätter auf Mobile vergleichen (iOS und Android)
Sie können Blätter auch auf Ihrem iOS- oder Android-Gerät vergleichen.

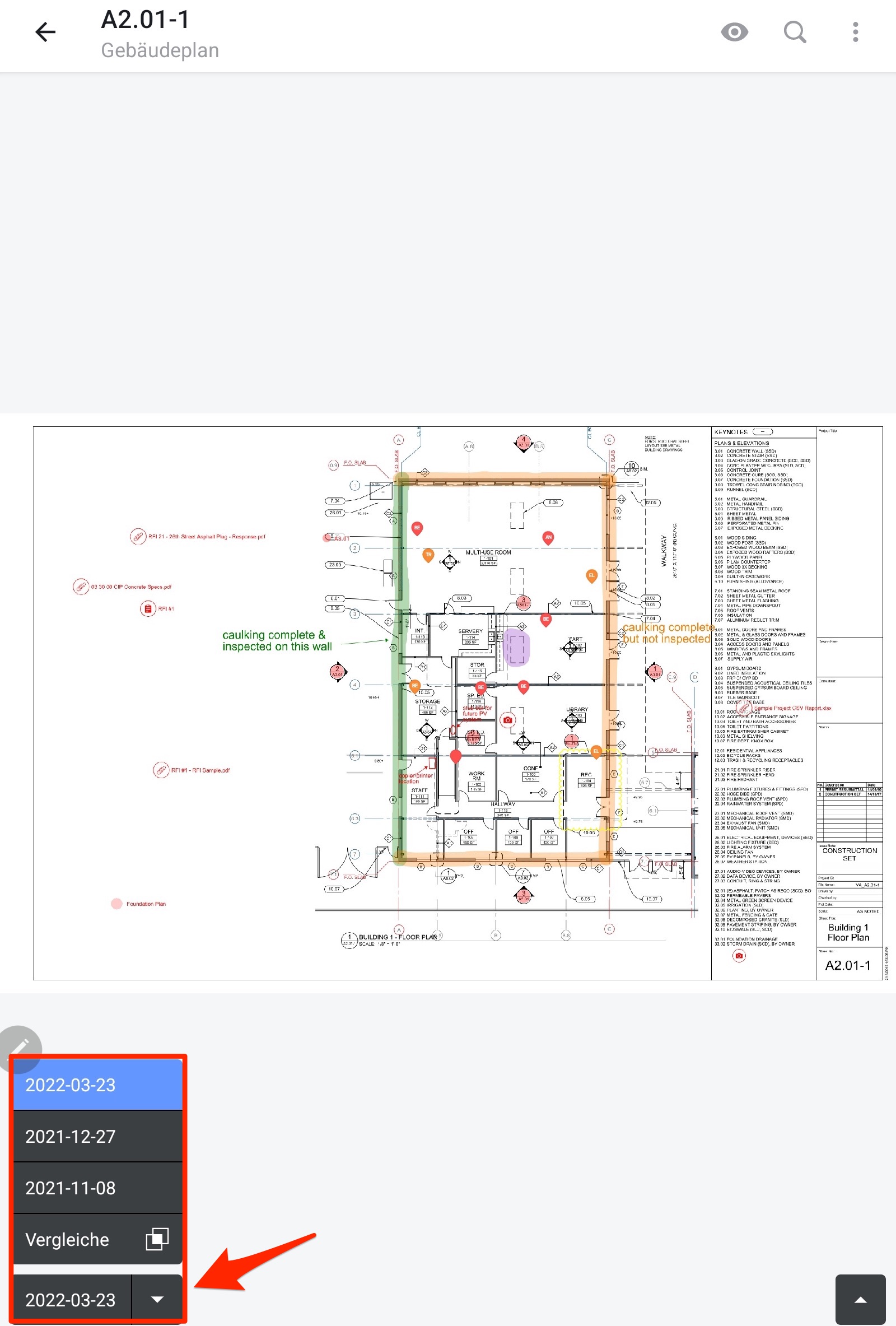

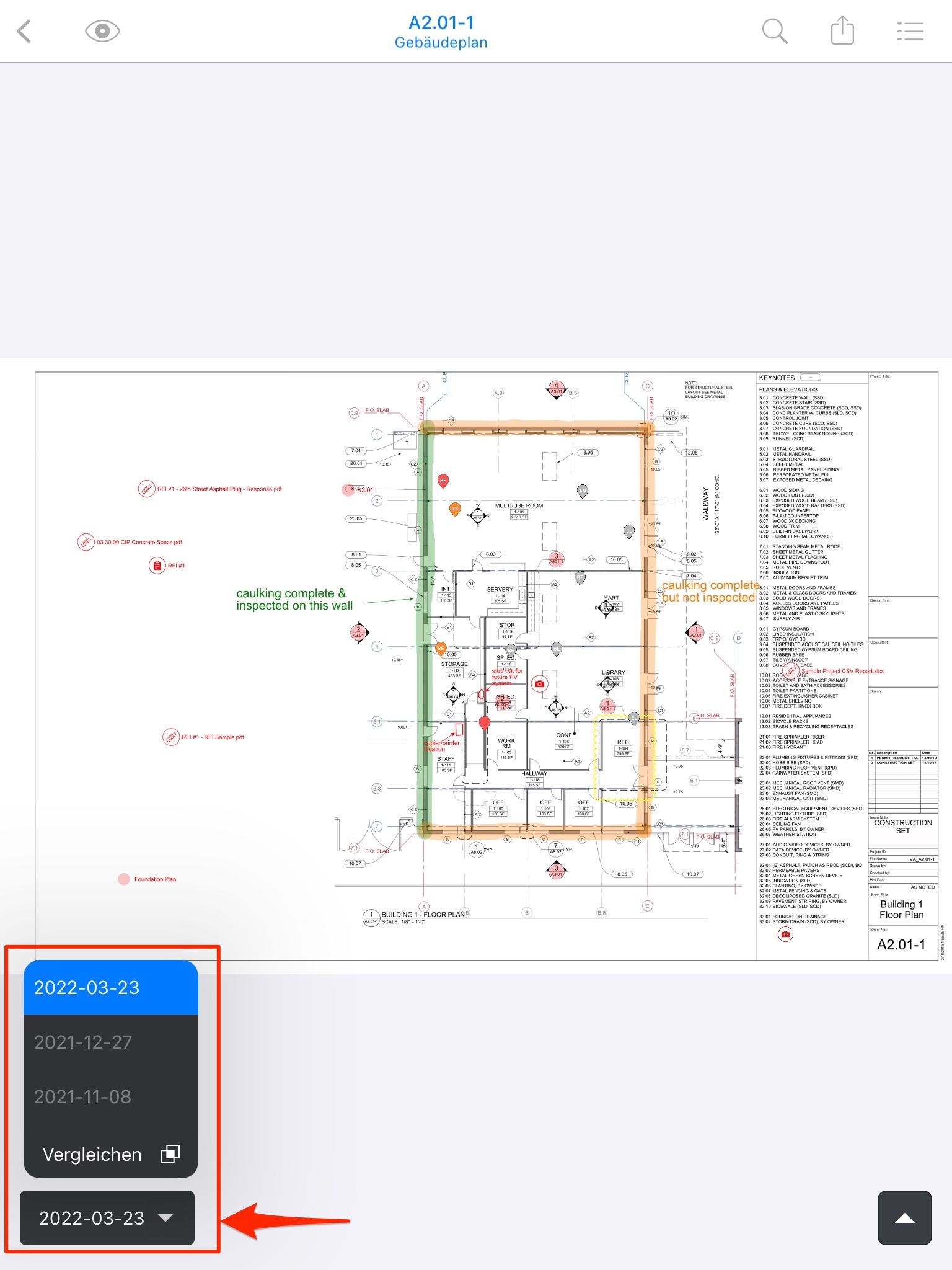

Um die Pläne zu vergleichen, öffnen Sie einen Plan, wählen Sie die Version aus und wählen Sie "Vergleichen" in der linken unteren Ecke des Blattes.
Als Nächstes werden Sie aufgefordert, das Blatt oder die Version auszuwählen, die Sie vergleichen möchten. Richten Sie die Blätter neu aus, so dass sie die richtige Orientierung haben, und wählen Sie "Vergleichen" in der oberen rechten Ecke.
Sie können Markierungen oder Aufgaben in der Vergleichsansicht hinzufügen.
Diese Markierungen und Aufgaben werden auf dem primären oder oberen Blatt gespeichert.
Anmerkung: Wenn ich im obigen Beispiel Markierungen hinzufüge, würden diese auf Blatt E.4 angezeigt.
Was soll ich tun, wenn sich meine Planblätter nicht richtig überlagern?
Wenn Sie zwei Planblätter vergleichen und feststellen, dass ein Planblatt nicht bündig im Overlay liegt oder viel größer ist als das andere Planblatt, ist es wahrscheinlich, dass die Blätter unterschiedliche Seitenmaße haben. Der Vergleich könnte in etwa so aussehen, wobei das obere Blatt viel größer ist als das untere Blatt:
Wenn Sie Zugang zu den Plandateien selbst haben, oder wenn Sie die Blätter aus Fieldwire exportieren, so dass Sie die Dateien haben, können Sie die Seitenabmessungen in einem PDF-Reader/Editor, wie Adobe Acrobat, bestätigen, indem Sie die "Dokumenteneigenschaften" überprüfen.
Das Fieldwire-Vergleichstool funktioniert optimal mit Plänen, die die gleichen Abmessungen haben. Wenn Ihre Pläne also unterschiedliche Seitenabmessungen haben und Sie diese vergleichen möchten, sollten Sie die Dateien an Ihren Architekten oder Ihr Designteam schicken, damit diese die Größe entsprechend anpassen und die Kopien dann erneut in Fieldwire hochladen. Sie können auch diesen Artikel weitergeben, der mehr darüber sagt, wie man Plan-Dateien für Fieldwire formatiert.
Weitere Informationen
In diesen Help Center-Artikeln erfahren Sie mehr über die auf der Registerkarte "Pläne" angebotenen Funktionen.
