Überblick und Hintergrund
Das Hochladen von Plänen auf Fieldwire ist einer der ersten Schritte, die Sie unternehmen, um mit einem neuen Projekt zu beginnen.
Das Verfahren ist einfach, unabhängig davon, ob Sie Dateien von Ihrem Computer hochladen oder mit Box, Dropbox oder OneDrive synchronisieren.
Auf der Registerkarte Pläne können Pläne nur als PDF- (ein- oder mehrseitige), PNG- und JPEG-Dateien hochgeladen werden. Es gibt eine Größenbeschränkung von 1 GB für Plan-Uploads.
In einigen Fällen verwendet Fieldwire die Dateinamen und Lesezeichen Ihrer Pläne, um den Plänen Blattnummern und Beschreibungen zu geben. Wie Sie also Ihre Dateien benennen, kann Auswirkungen darauf haben, wie die Pläne in Fieldwire benannt werden. Es gibt vier gängige Upload-Szenarien, für die Sie die folgenden Tipps erhalten.
- Einseitiges PDF, keine Lesezeichen
- Einseitiges PDF mit Lesezeichen
- Mehrseitiges PDF, keine Lesezeichen
- Mehrseitiges PDF mit Lesezeichen

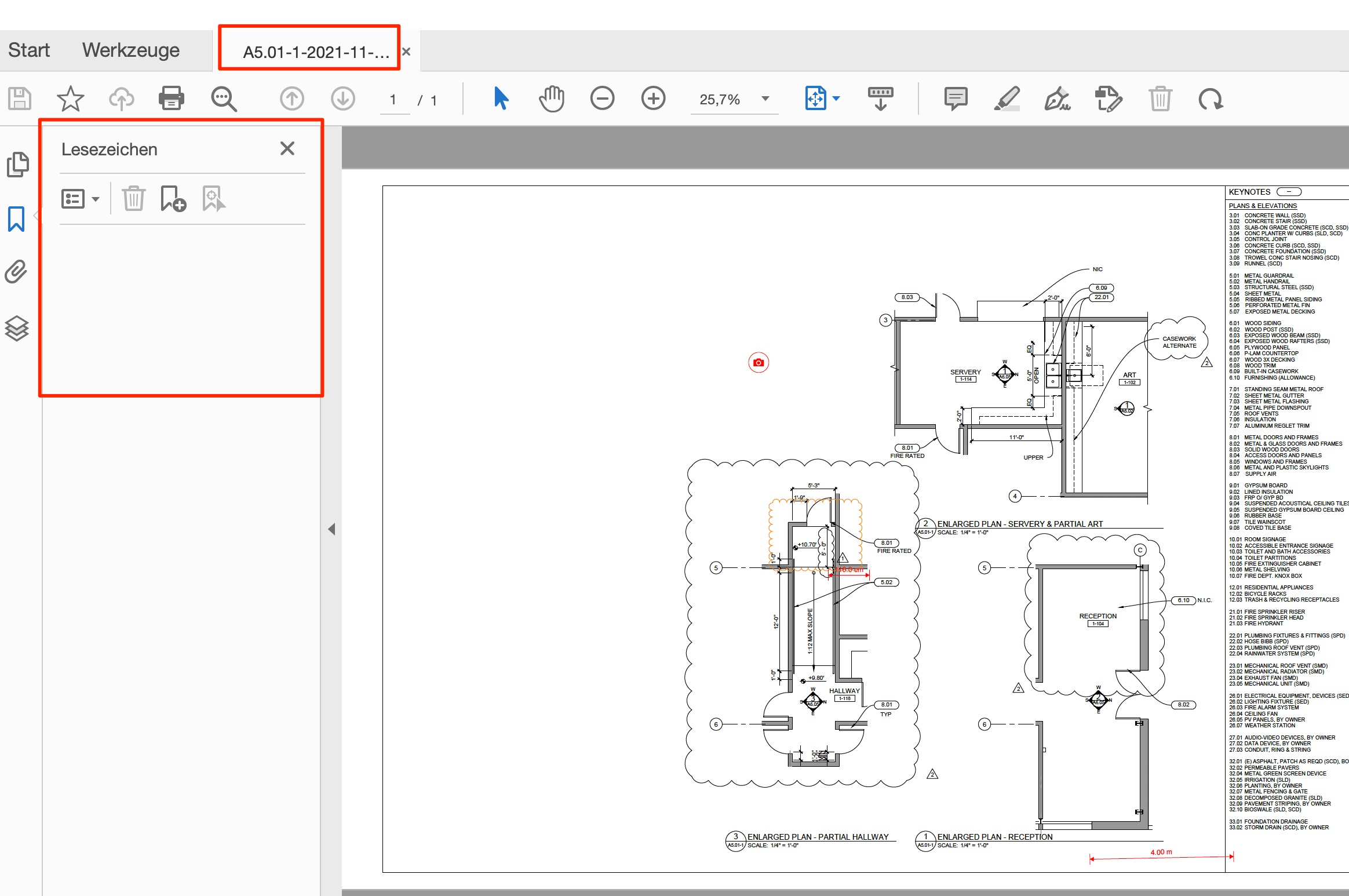

Einzelseitiges PDF, keine Lesezeichen
Wenn Sie ein einseitiges PDF ohne Lesezeichen hochladen, verwendet Fieldwire den Dateinamen, um den Plan zu benennen. Wenn Sie ein einseitiges PDF ohne Lesezeichen haben, behalten Sie den Dateinamen die Blattnummer des Plans bei, damit Sie den Namen des Plans in Fieldwire nicht ändern müssen.
Beispiel:
Wenn Sie eine Datei mit dem Namen A101-erster Stock.pdf ohne Lesezeichen hochladen, benennt Fieldwire das Blatt "A101-erster Stock" mit einer leeren Beschreibung.
Wenn Sie eine Datei mit dem Namen A101.pdf hochladen, die keine Lesezeichen enthält, benennt Fieldwire das Blatt "A101" mit einer leeren Beschreibung:

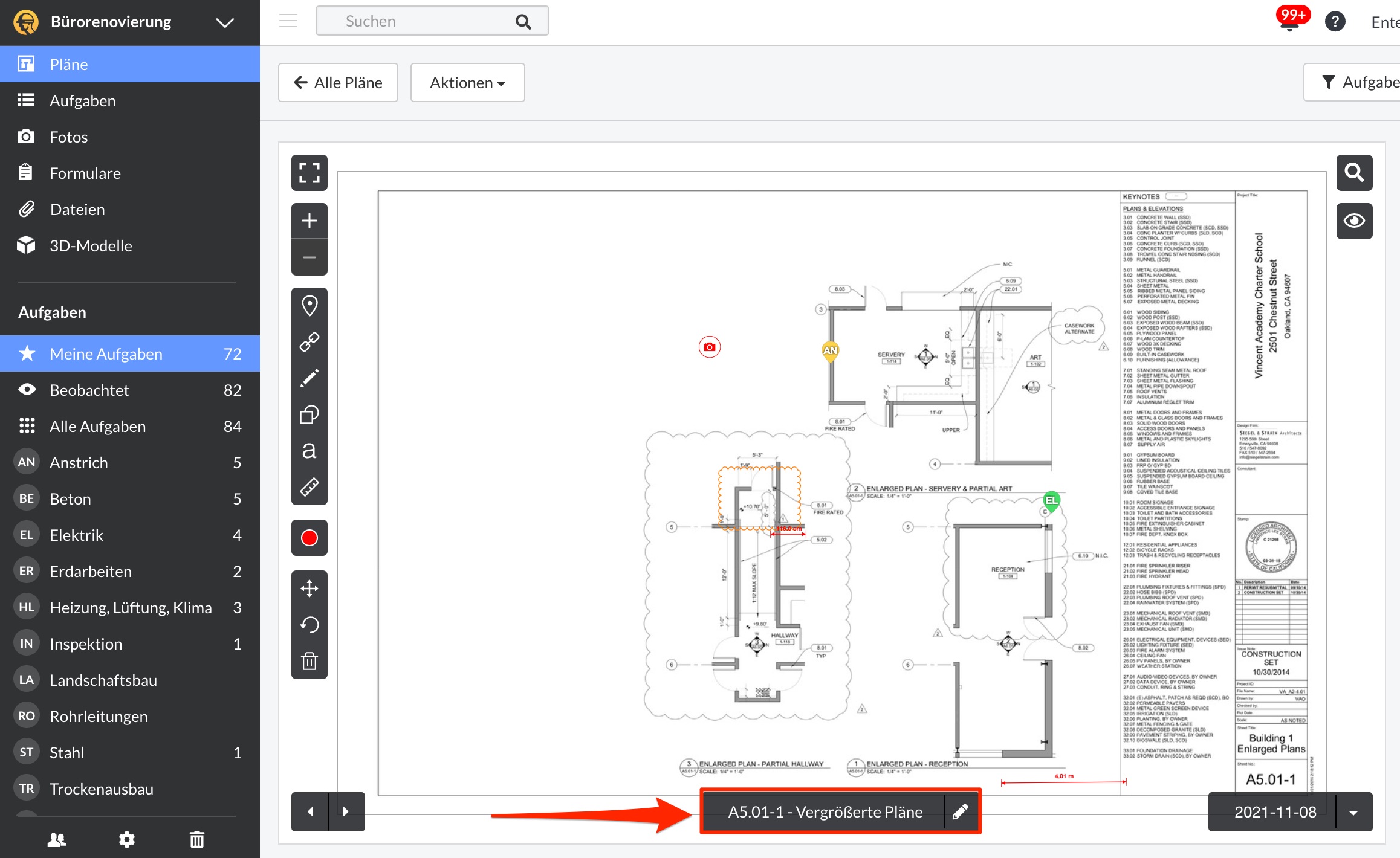

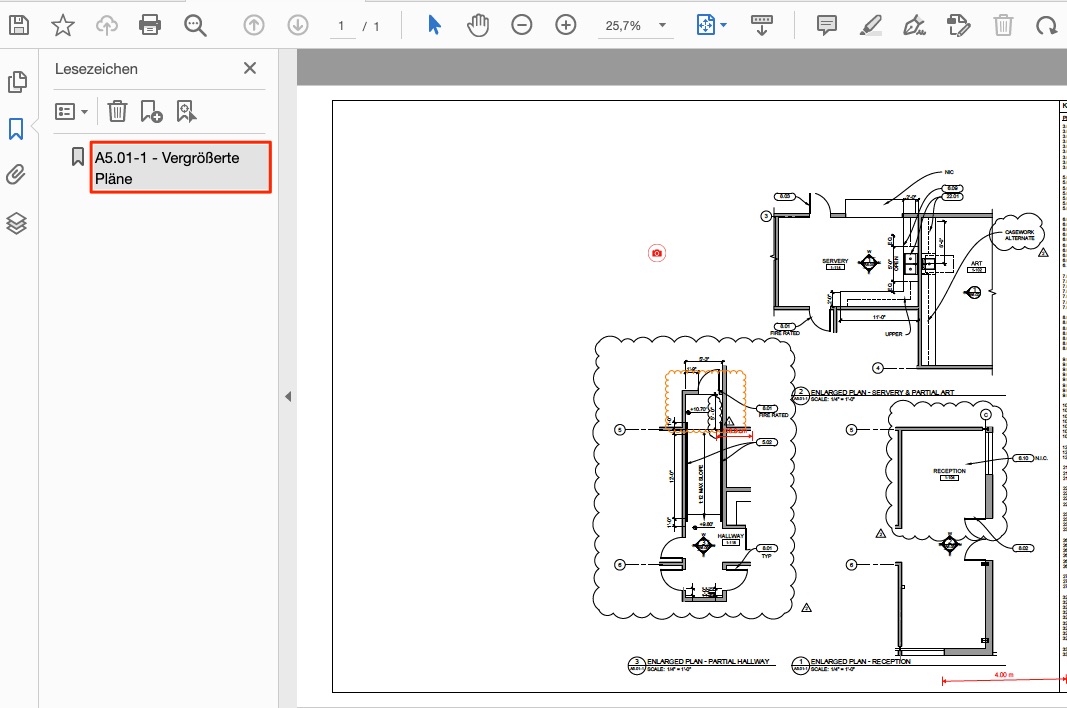

Einzelseitiges PDF mit Lesezeichen
Wenn Sie eine Einzelseiten-PDF mit Lesezeichen hochladen, benennt Fieldwire das Blatt oder die Blätter auf der Grundlage eines korrekt formatierten Lesezeichens. Die Blattnummern stammen aus dem Text des Lesezeichens, der vor den Bindestrichen steht; die Blattbeschreibungen stammen aus dem Text des Lesezeichens, der nach den Bindestrichen steht. Nur korrekt formatierte Lesezeichen der obersten Ebene werden in Ihrem Fieldwire-Projekt in den Namen und die Beschreibung des Plans umgewandelt.
Das Lesezeichen müsste das Format haben: "X - Y", wobei X: Blattnummer, und Y: Beschreibung. Sie müssen auch das Leerzeichen zwischen dem Bindestrich im Lesezeichen haben.
Wenn das Lesezeichen keinen Bindestrich und kein Leerzeichen enthält, wird der Dateiname vorrangig behandelt - Das wäre so, als würde man eine einseitige Datei ohne Lesezeichen hochladen.
Beispiel:
Das Hochladen einer Datei mit dem Namen "A101-erster Stock.pdf" mit dem Lesezeichen "10084 - FF" wird das Blatt "10084" mit der Beschreibung "FF" nennen.

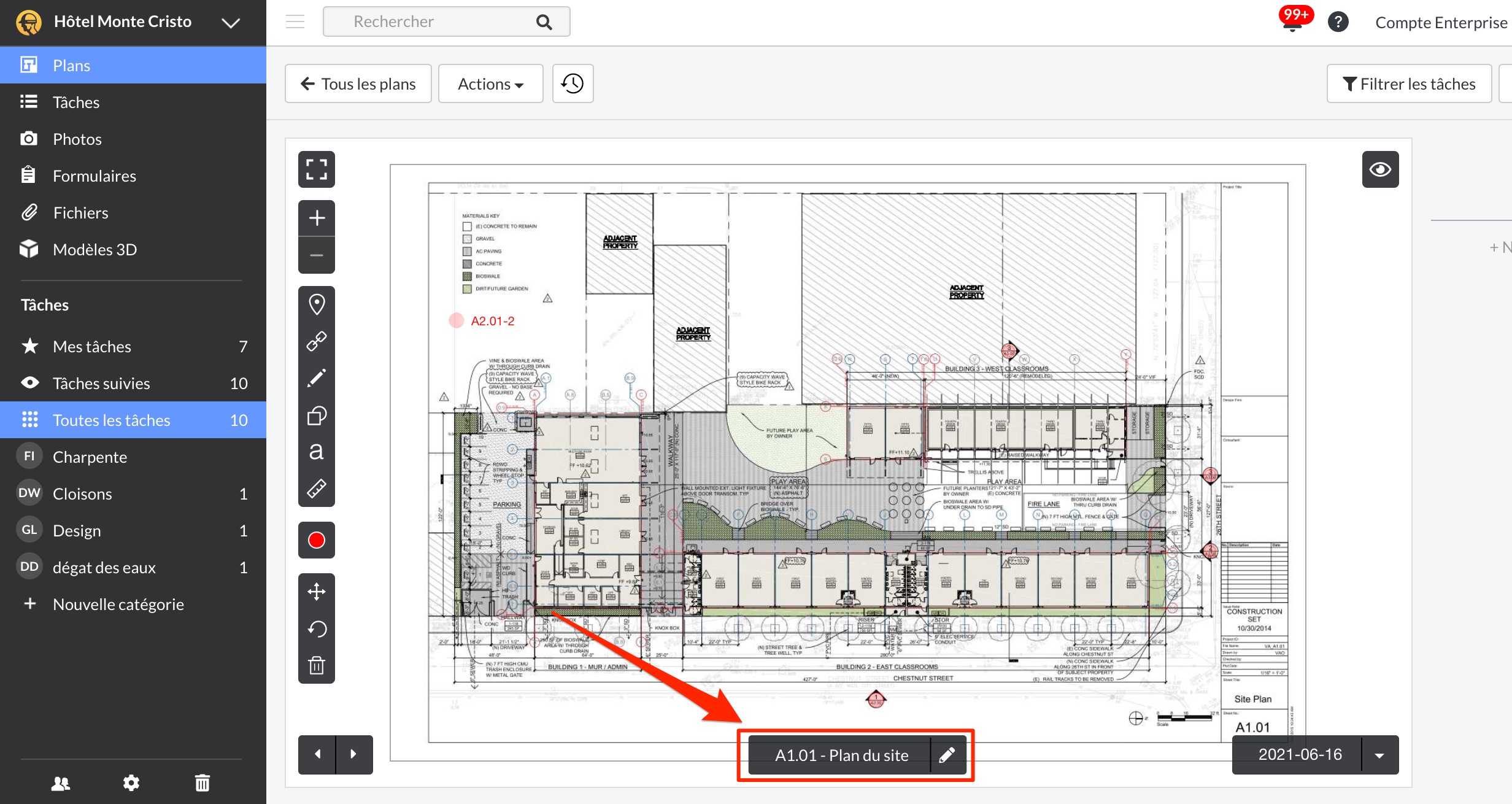

Das Hochladen einer Datei mit dem Namen "A1.01.pdf" mit dem Lesezeichen "A1.01 - Lageplan" benennt das Blatt "A1.01" mit der Beschreibung "Lageplan".
Mehrseitiges PDF, keine Lesezeichen

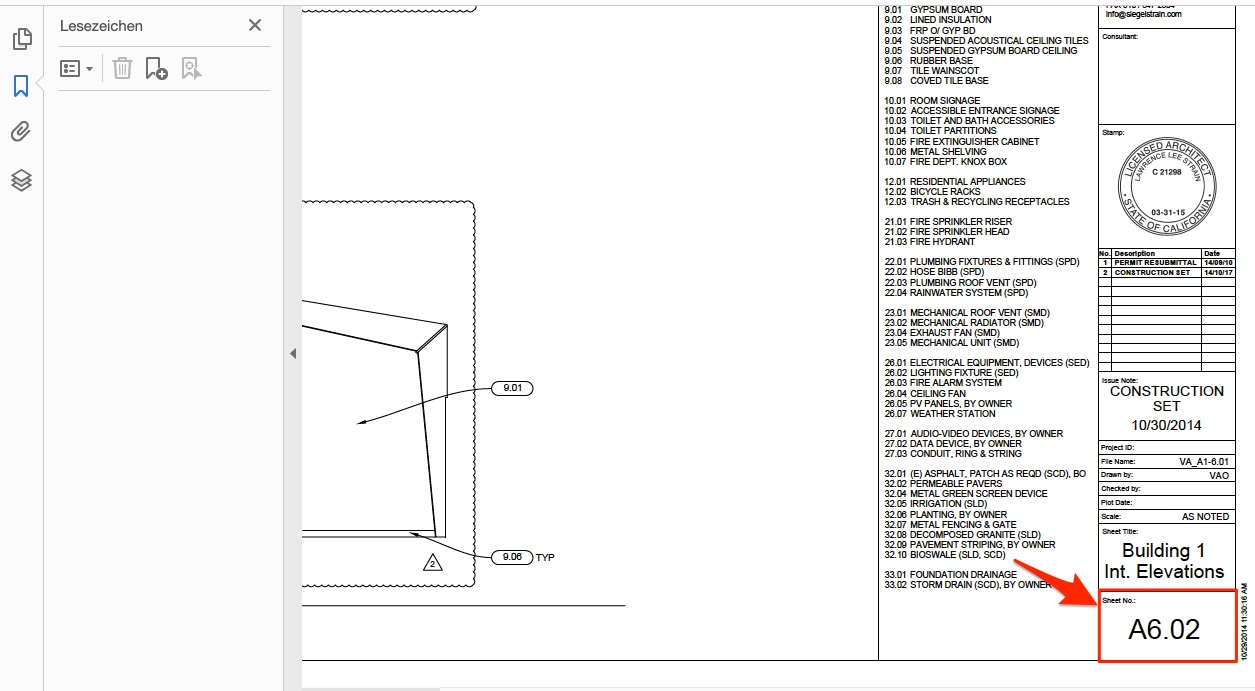

Wenn Sie eine mehrseitige PDF-Datei hochladen, verwendet Fieldwire Optical Character Recognition (OCR) zum Scannen und Benennen der Blätter. Fieldwire OCR scannt die Titelblöcke in der PDF-Datei und benennt die Blätter entsprechend. Es werden keine Beschreibungen zu Blättern hinzugefügt, die aus einer mehrseitigen PDF-Datei ohne Lesezeichen hochgeladen werden.
Die Datei muss auswählbaren Text enthalten, damit die OCR die Pläne erfolgreich scannen und benennen kann (und automatisch Hyperlinks anbringen kann). In diesem Artikel finden Sie weitere Informationen über die Formatierung Ihrer Pläne für Fieldwire:

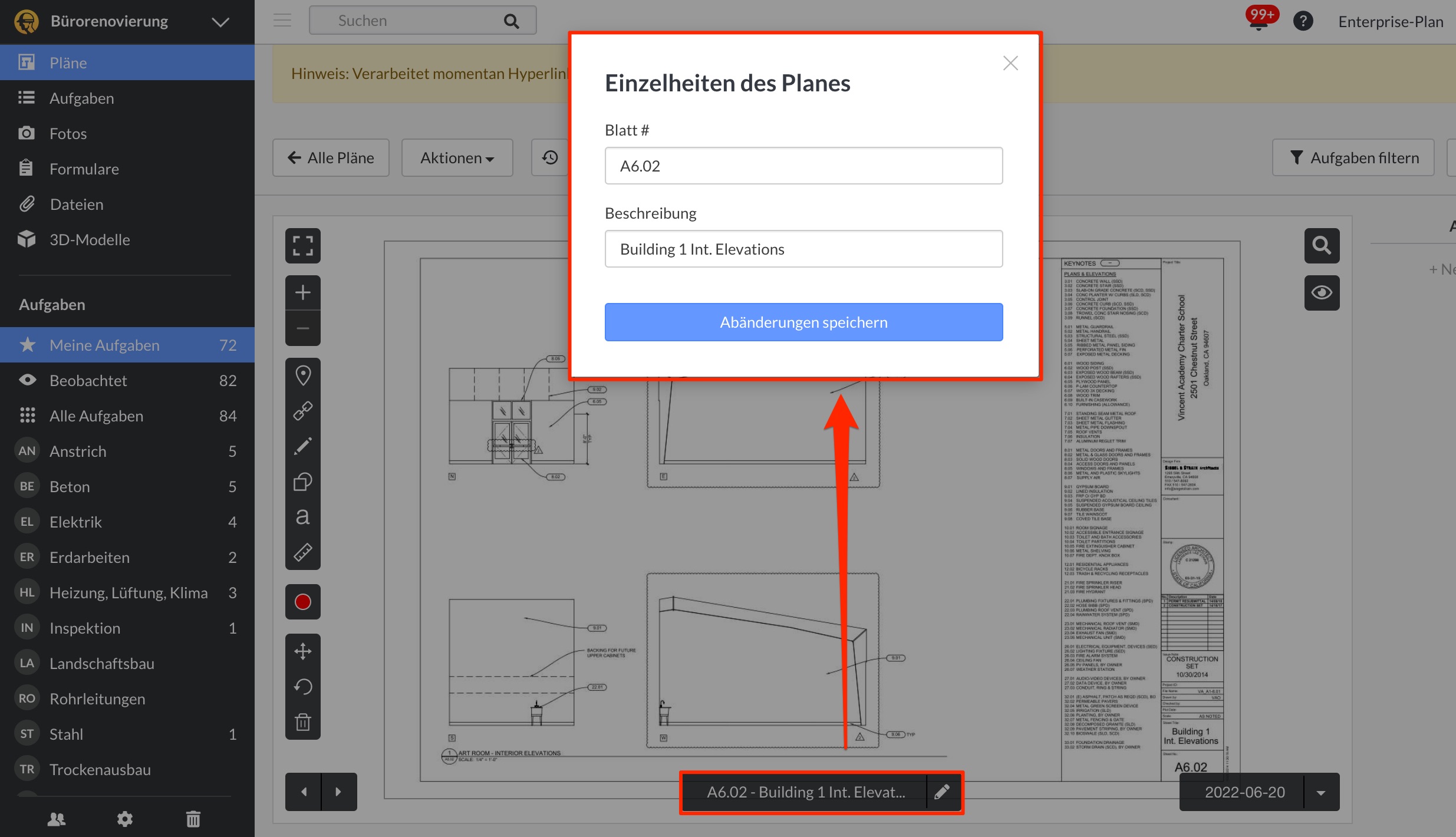

Wenn es sich bei Ihren Dateien um Bilder handelt (z. B. Scans oder Fotos), müssen Sie sie vor dem Hochladen in textbasierte PDF-Dateien umwandeln. Denken Sie daran, dass Sie nach dem Hochladen der Pläne die Namen und Beschreibungen der Pläne manuell bearbeiten können.

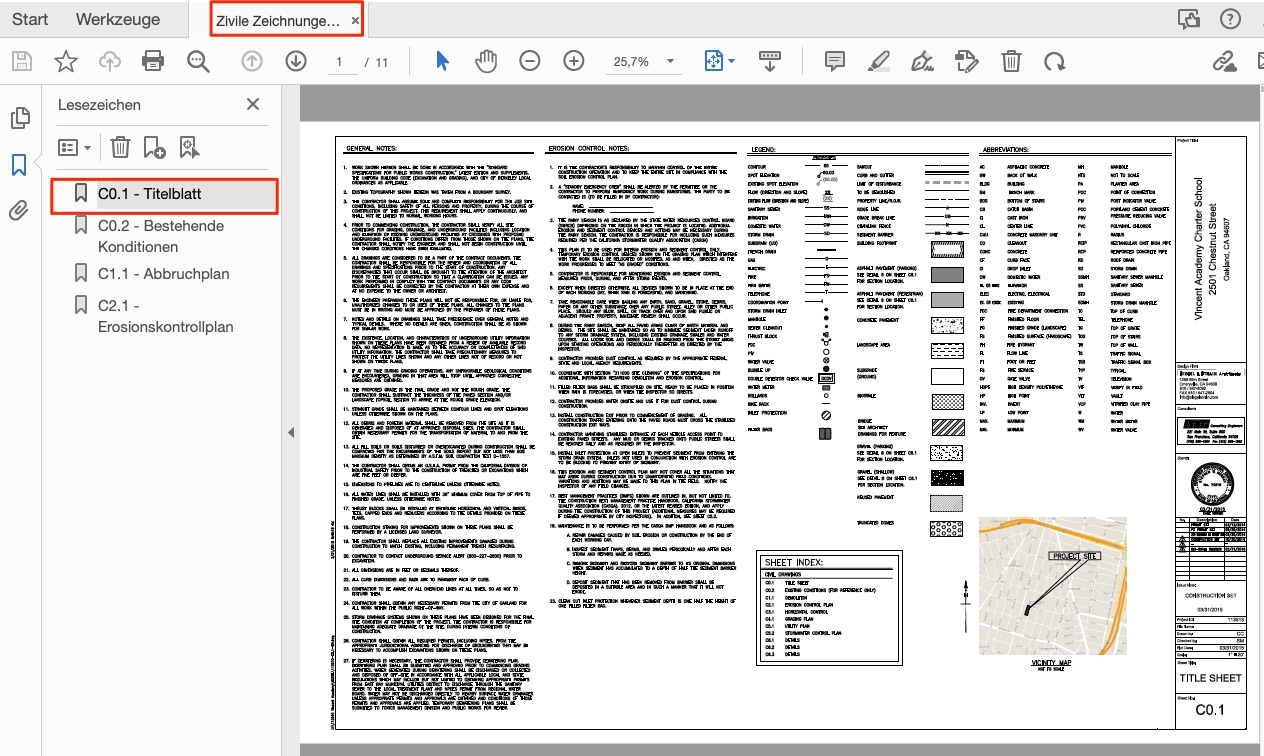

Mehrseitiges PDF mit Lesezeichen

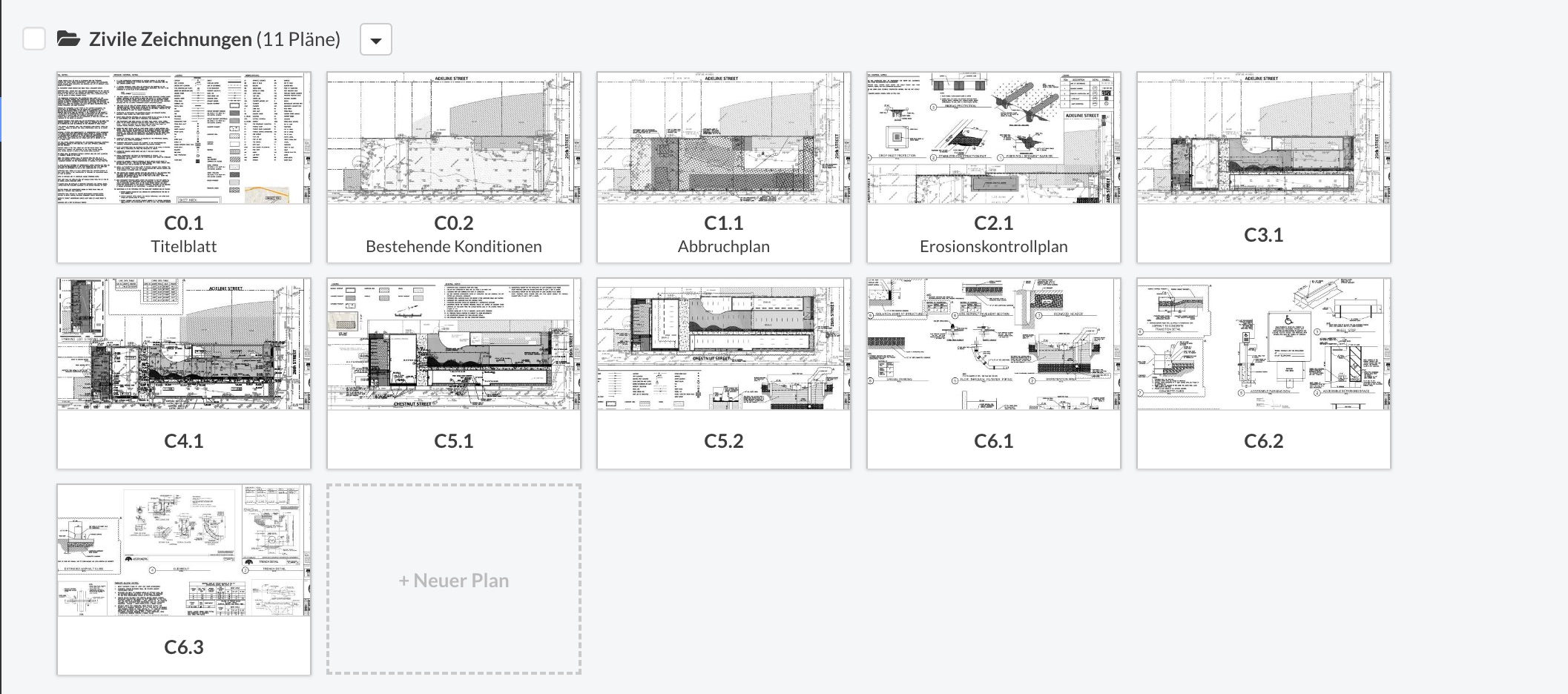

Wenn Sie ein mehrseitiges PDF mit Lesezeichen hochladen, beschriftet Fieldwire jedes Blatt anhand der richtig formatierten Lesezeichen. Wie bei einseitigen PDFs müssen Sie darauf achten, dass die Lesezeichen im richtigen Format mit Bindestrich und Leerzeichen gesetzt werden. Ordnungsgemäß formatierte Lesezeichen haben Vorrang vor der OCR für Blattnummern und Beschreibungen. Nur korrekt formatierte Lesezeichen der obersten Ebene werden in Ihrem Fieldwire-Projekt in den Namen und die Beschreibung des Plans umgewandelt.
Die Blattnummern werden aus dem Text der Lesezeichen abgeleitet. Wenn ein Lesezeichen einen Bindestrich und ein Leerzeichen enthält, stammt die entsprechende Blattbeschreibung aus dem Text des Lesezeichens, der auf den Bindestrich folgt.
Beispiel:
Wenn Sie eine Datei mit dem Namen "Anhang1.pdf" mit den Blättern "10084 - FF", "10085 - 2F", "10086 - 3F," usw. hochladen, Fieldwire beschriftet das Blatt "10084" mit der Beschreibung "FF", "10085" mit der Beschreibung "2F," und so weiter.
Tipp: Löschen Sie veraltete, doppelte oder unvollständige Lesezeichen, bevor Sie eine mehrseitige PDF-Datei hochladen.
