Überblick
Nach dem Hochladen von 3D-Modellen in den BIM-Viewer können die Benutzer jedes Objekt im Modell auswählen. Von dort aus können die Benutzer die Eigenschaften eines beliebigen Modellobjekts ausblenden, isolieren oder anzeigen. Die Möglichkeit, auf Modelleigenschaften wie Material, Höhe, Typ usw. zuzugreifen, gibt Ihrem gesamten Team einen verwertbaren, standortspezifischen Einblick in das Modell und das Projekt.
- Abonnements: Business and Business Plus
- Berechtigungen: Projektadministratoren können Ordner für 3D-Modelle hochladen und erstellen. Projekt-Followers haben Zugriff auf die Registerkarte 3D-Modelle. Weitere Informationen über Projektberechtigungen finden Sie in diesem Artikel: Einführung in die Projektberechtigungsstufen: Administratoren, Mitglieder und Follower
- Plattformen: Web, Android-App, iOS-App
Objekt auswählen

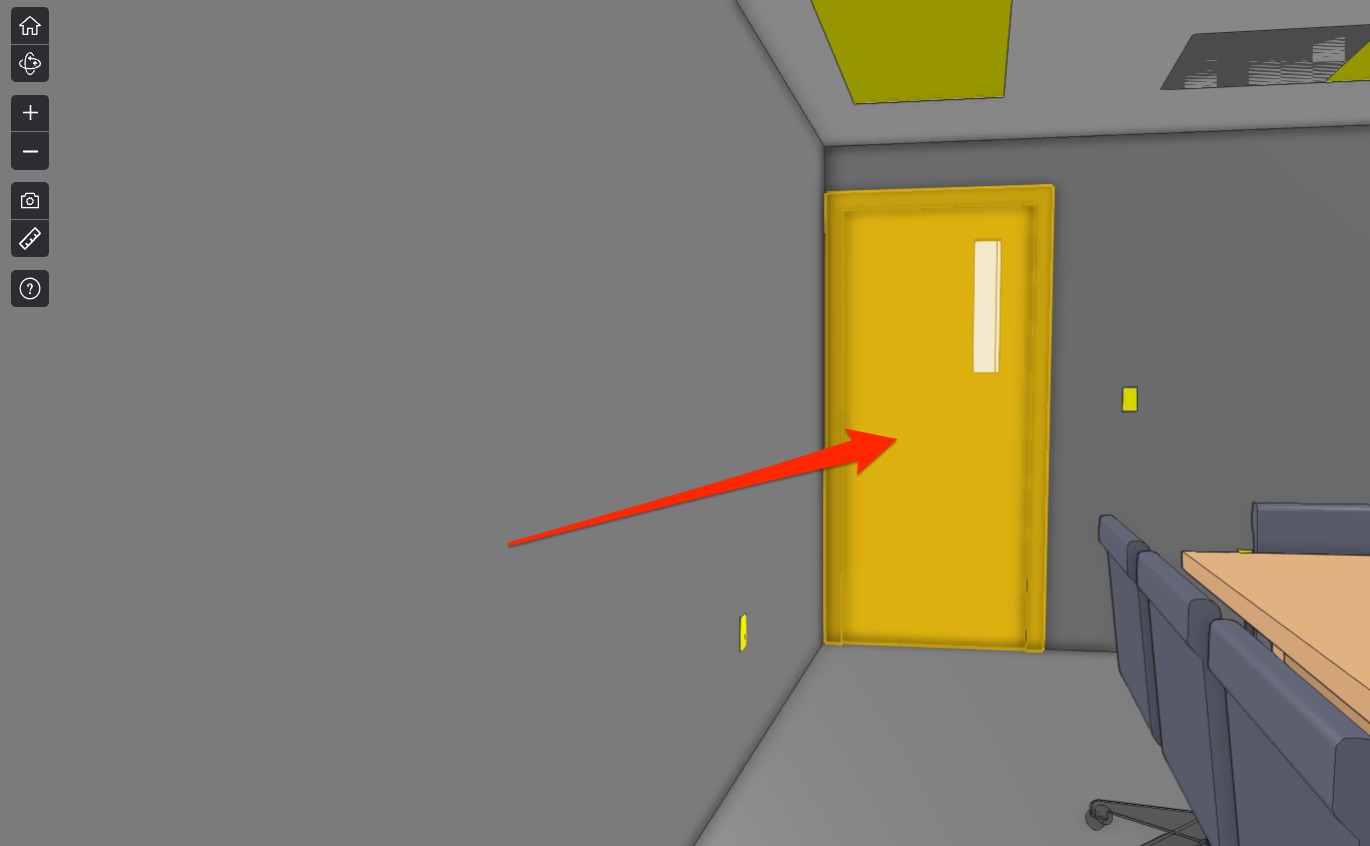

Um ein Objekt auszuwählen, klicken Sie es mit der linken Maustaste an. Das ausgewählte Objekt wird gelb:
Wenn ein Benutzer die linke Maustaste länger als 2 Sekunden gedrückt hält, wechselt der Viewer in den Navigationsmodus.
Eigenschaften ansehen

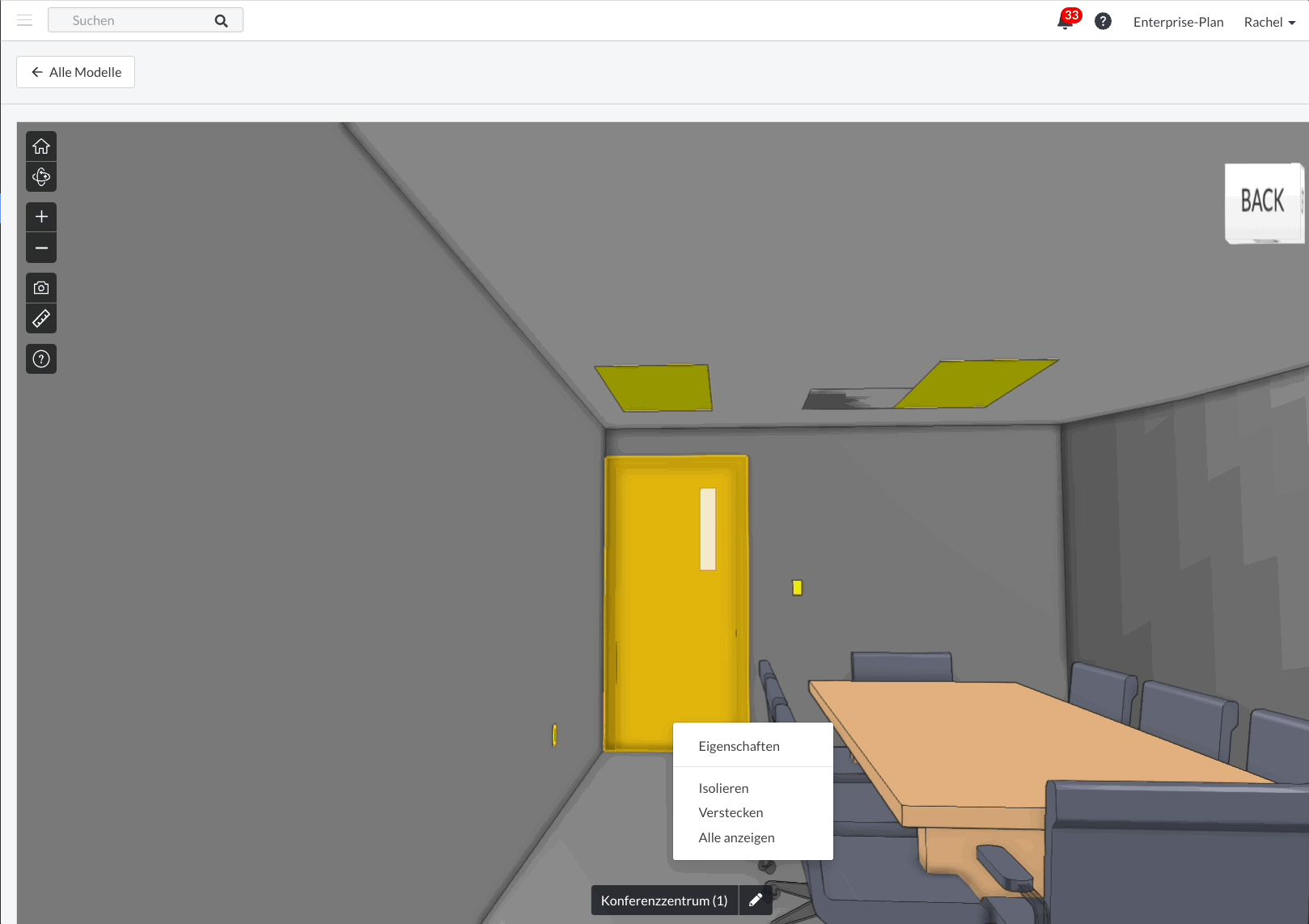

Um die Eigenschaften eines Objekts anzuzeigen, klicken Sie mit der rechten Maustaste auf das Objekt:
Wenn Sie "Eigenschaften" auswählen, erhalten Sie zusätzliche Metadaten über das ausgewählte Modellobjekt. Fieldwire zeigt jede Eigenschaft an, die in Ihrem Modell für dieses Objekt enthalten ist, was letztlich von der Art des Objekts, der Plattform, auf der Sie Ihr Modell erstellt haben, usw. abhängt:

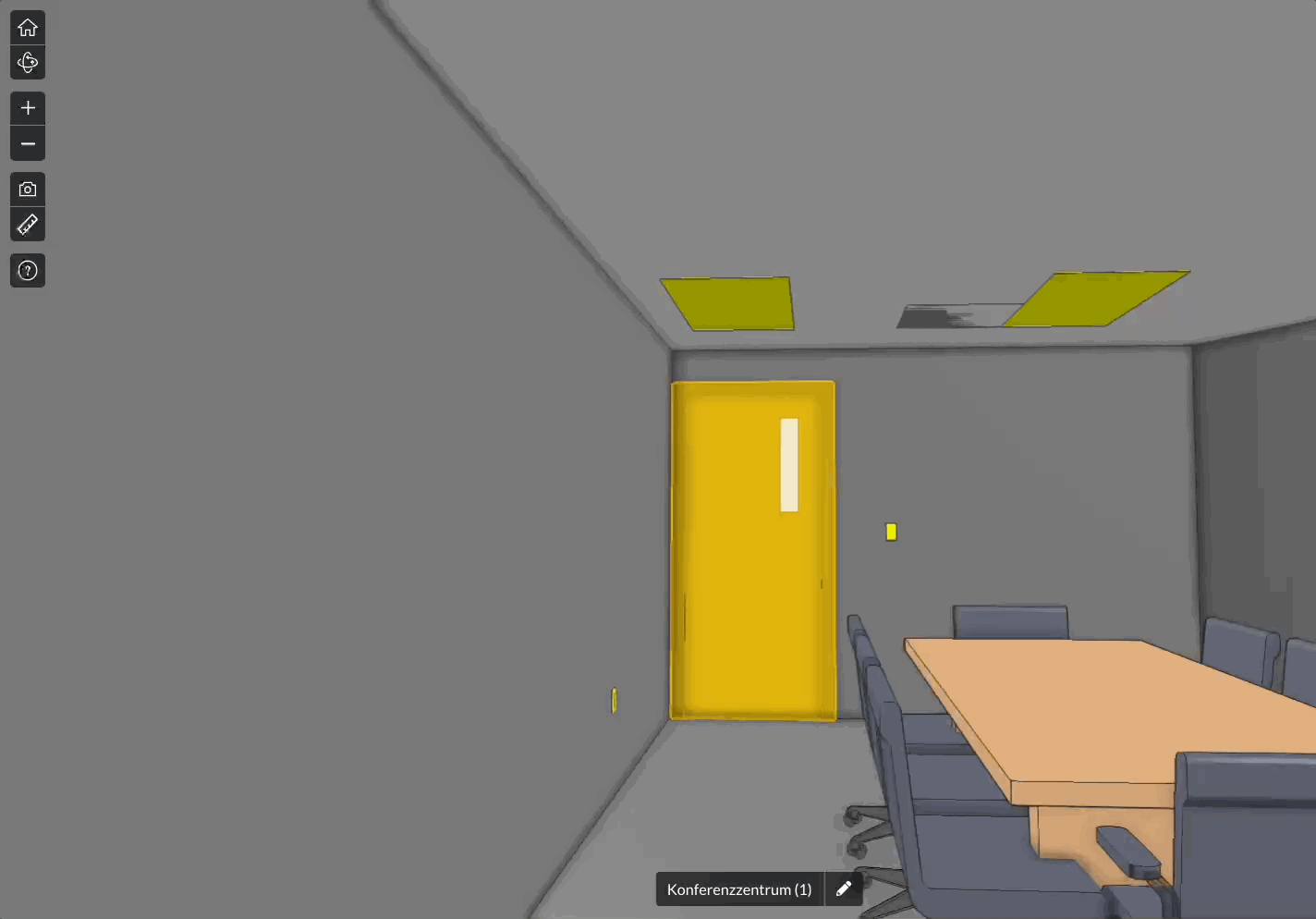

Wenn Sie auf dem Objekt die Option "Isolieren" wählen, zoomt der Viewer auf das spezifische Objekt und blendet alle anderen Objekte aus.

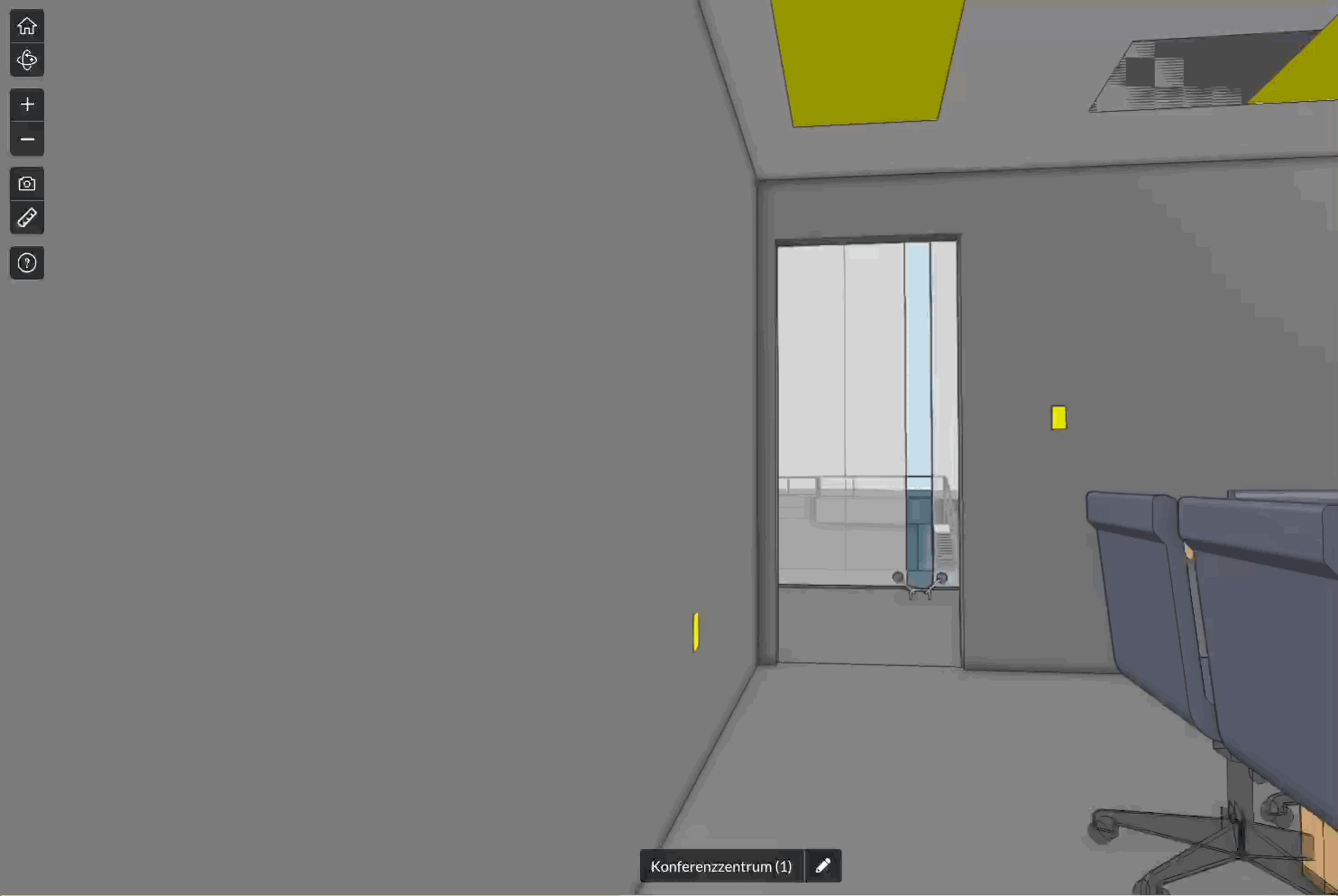

Umgekehrt wird durch die Auswahl von "Ausblenden" nur das ausgewählte Objekt ausgeblendet, während der Rest des Modells angezeigt wird:

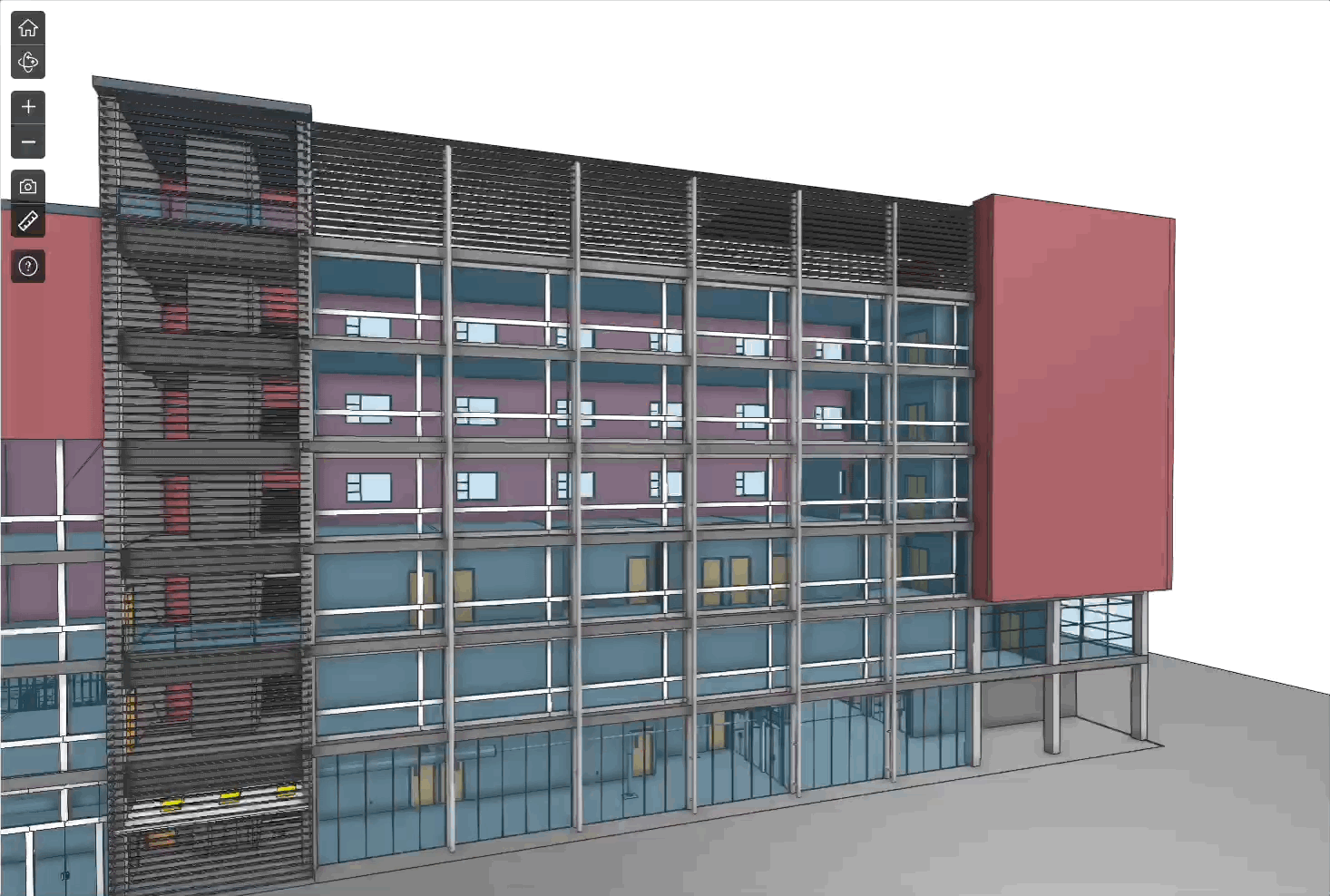

Alle anzeigen" zeigt alle versteckten Objekte im Modell an. Wenn ein Benutzer mit der rechten Maustaste auf eine beliebige Stelle im Fieldwire-Fenster, aber außerhalb des Modells klickt, ist die einzige auswählbare Option im Menü "Alle anzeigen":

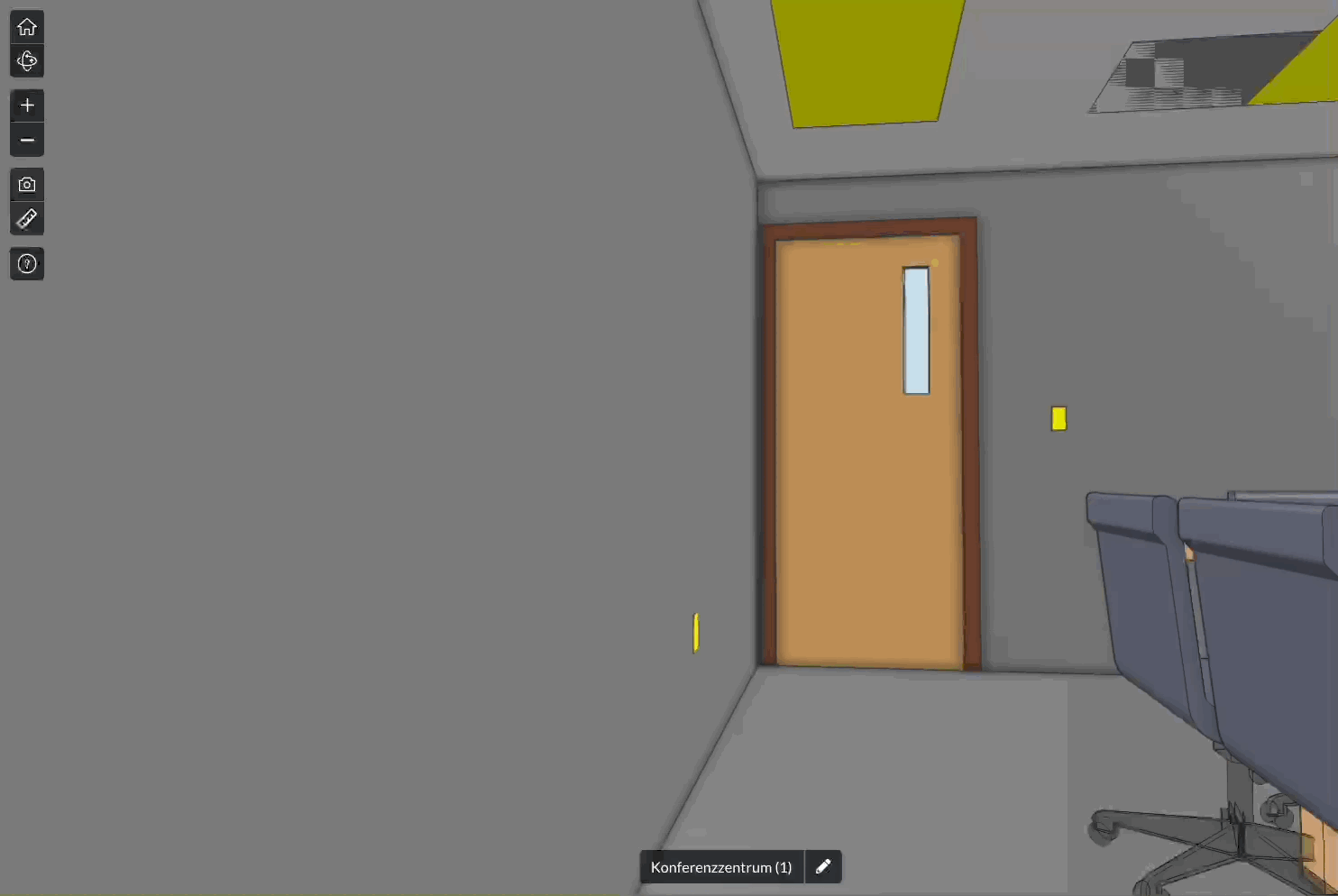

Um die Auswahl eines Objekts aufzuheben, klicken Sie irgendwo außerhalb des Modus oder des BIM-Viewers.

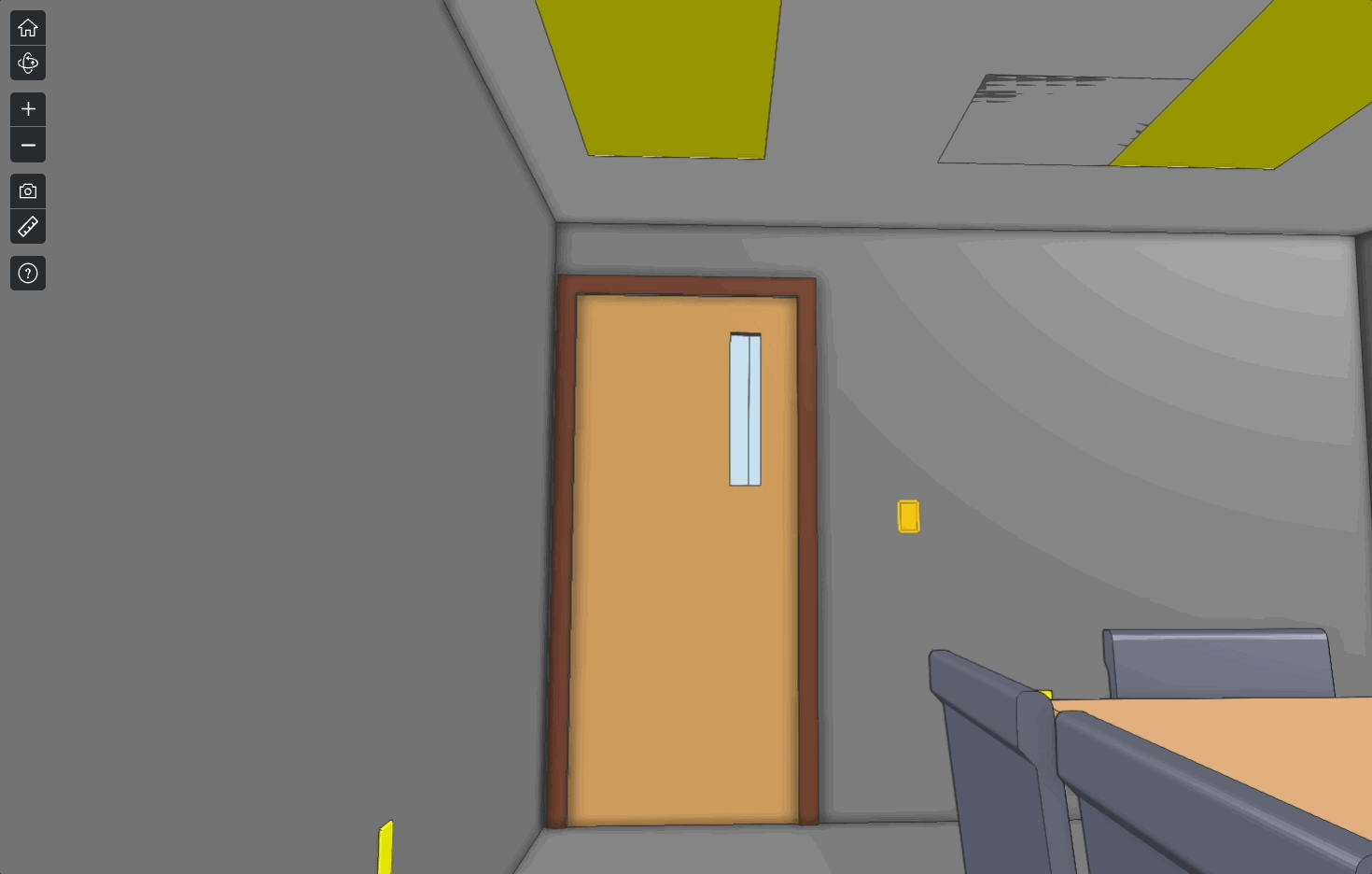

Hinweis: Wenn Sie in das Model gezoomt haben, müssen Sie erst herauszoomen sonst können Sie die Auswahl des Objekts nicht aufheben.
Weitere Informationen
In diesen Artikeln erfahren Sie mehr über die Verwendung des BIM-Viewers:
