Überblick
Möchten Sie Ihre 3D-Modelle unterwegs betrachten? In der mobilen Version von Fieldwire können Sie mit bestimmten Gesten durch 3D-Modelle im BIM-Viewer navigieren. Dieser Artikel zeigt Ihnen wie.
Beachten Sie, dass die Registerkarte 3D-Modelle auf mobilen Geräten nicht angezeigt wird, wenn noch keine 3D-Modelle zu Ihrem Projekt hochgeladen wurden. Der Grund dafür ist die begrenzte Größe der Bildschirme von Mobilgeräten.
Hinweis: Um größere 3D-Modelle anzeigen zu können, empfehlen wir Ihnen, mindestens 4 GB RAM auf Ihrem Gerät zu haben.
Wenn Sie versuchen, ein größeres Modell auf einem Gerät mit weniger als 4 GB RAM anzuzeigen, kann Fieldwire abstürzen.
Um dies zu vermeiden, versuchen Sie Folgendes:
- Löschen Sie alle Hintergrundanwendungen, um Speicherplatz freizugeben.
- Teilen Sie ein Modell in kleinere Modelle auf, um es auf Mobile anzuzeigen.
- Rüsten Sie Ihr Gerät mit mehr Speicher/RAM auf.

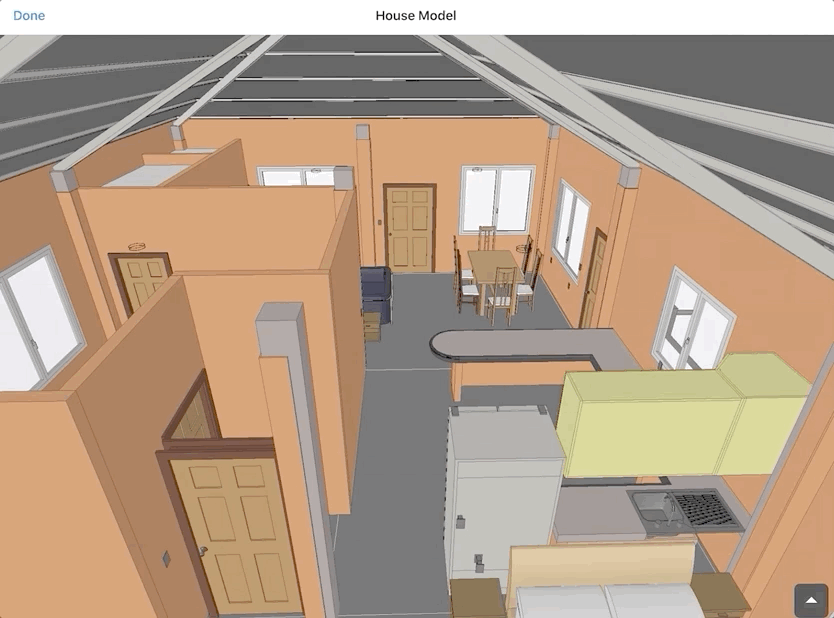

Vergrößern und Verkleinern des Modells
| Geste | Aktion |
| Hineindrücken | Vergrößern |
| Herausdrücken | Verkleinern |

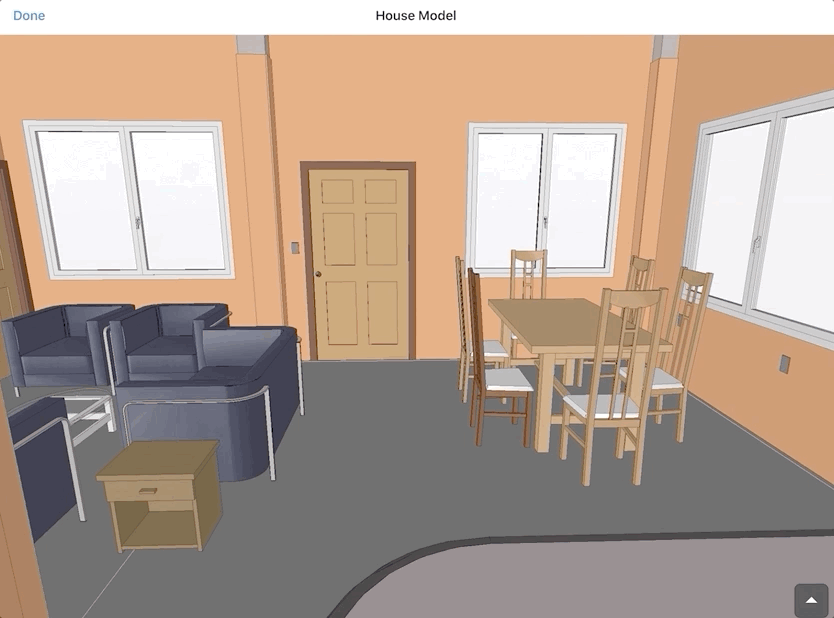

| Geste | Aktion |
| Wischen mit zwei Fingern | Um das Modell schwenken |

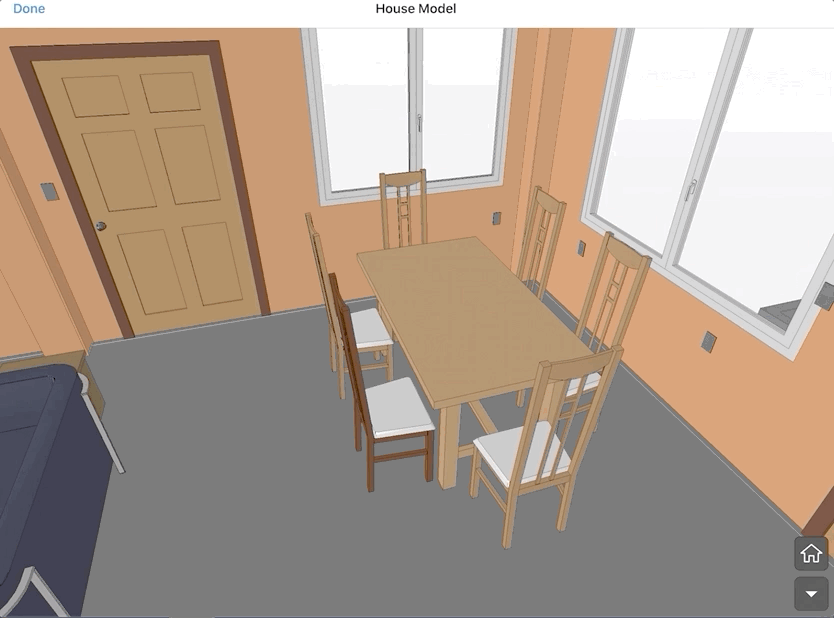

Modell umkreisen
| Geste | Aktion |
| Wischen mit einem Finger | Modell umkreisen |

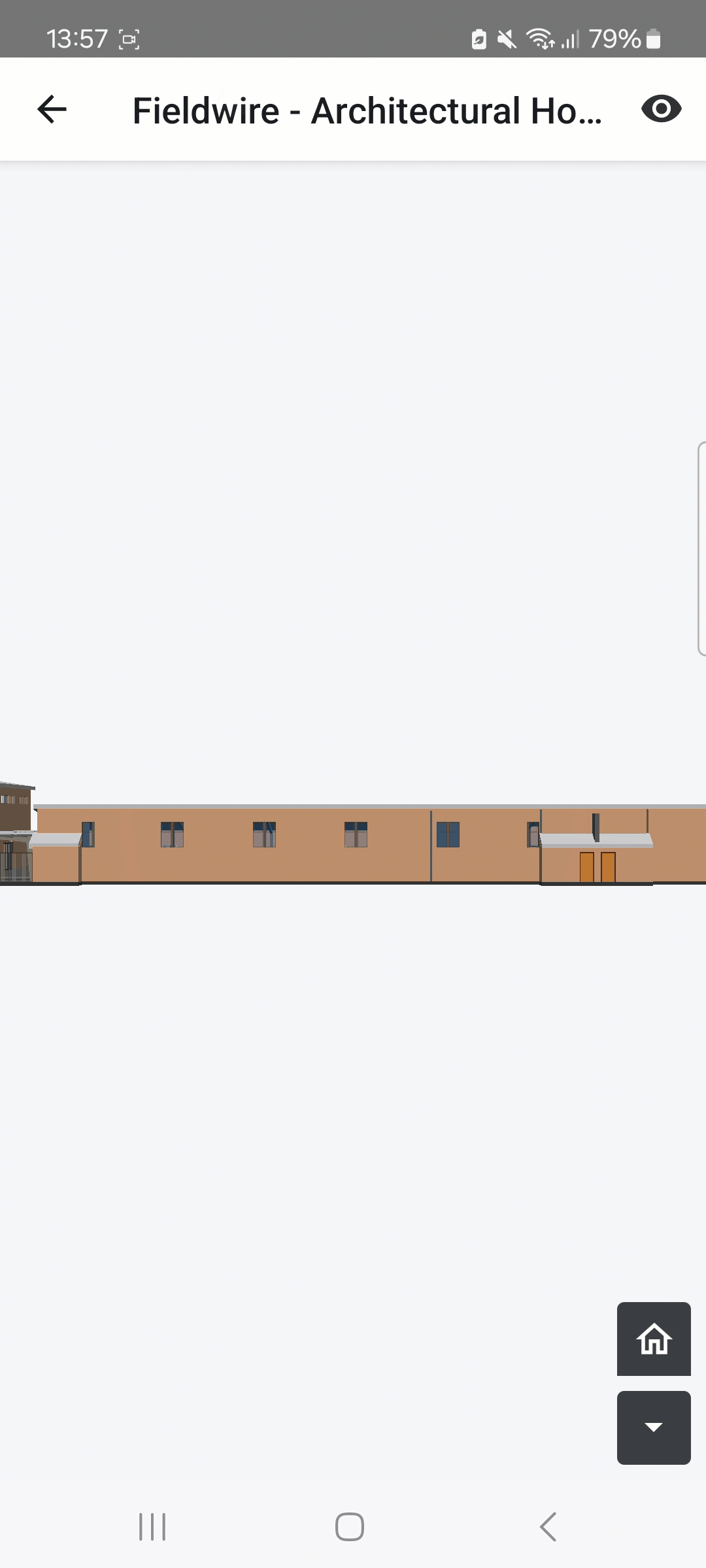

Objektbaum auf Android (Augen-Symbol)
Der Objektbaum ist eine interaktive Hierarchie, die aus der IFC-Datei selbst stammt. Es handelt sich um eine hierarchische Liste aller im Modell enthaltenen Objekte, die auf zwei Arten organisiert sind: nach „Ebene“ oder nach „Klasse“. Sie können Objekte in bestimmten Bereichen (Ebenen) oder von bestimmten Typen (Klassen) einfach ein- und ausblenden. Auf diese Weise können Sie die Objekte und die Informationen über sie schneller finden. Wenn Sie z. B. ein Gebäude mit 20 Stockwerken haben und nur die Türen im 5. Stock oder nur alle Rohre und Armaturen sehen möchten, können Sie den Rest des Modells ausblenden, um diese Objekte zu finden.
Hinweis: Wenn Sie den Objektbaum derzeit nicht sehen können, kann es sein, dass wir Ihnen aufgrund der technischen Daten Ihres Geräts ein optimiertes Modell zeigen. Leider haben viele Geräte, die in den USA hergestellt werden, weniger leistungsstarke Grafikprozessoren und können komplexe Modelle schlechter darstellen.
