Überblick
Eine der größten Herausforderungen bei 2D-Plänen ist die Unmöglichkeit, Entfernungen in der Realität zu messen.
Standardmäßig werden in den meisten Plänen keine Höhenmaße angegeben. X- und Y-Messungen zwischen mechanischen, elektrischen, sanitären und architektonischen Elementen in 2D-Plänen sind schwierig zu messen, da sich die entsprechenden Disziplinen auf verschiedenen Blättern befinden.
Das BIM-Messwerkzeug von Fieldwire hilft bei der genauen Messung von Höhen und Abständen zwischen allen Modellelementen
Funktionsübersicht
Mit dem Messwerkzeug können Sie die X-, Y- und Z-Abstände zwischen zwei Punkten messen, die Sie dem Modell hinzufügen. Die Einheiten, die in jedem Modell angezeigt werden (ob Fuß/Zoll oder Meter), werden durch das Modell selbst bestimmt. Wenn das Modell mit imperialen oder metrischen Einheiten exportiert wurde, werden die Maße in Feet und Bruchteilen von Zoll (0'0") bzw. Metern (m) angezeigt.
Erstellen einer Messung
Um eine Messung zu erstellen, öffnen Sie ein 3D-Modell auf der Registerkarte "3D-Modelle".

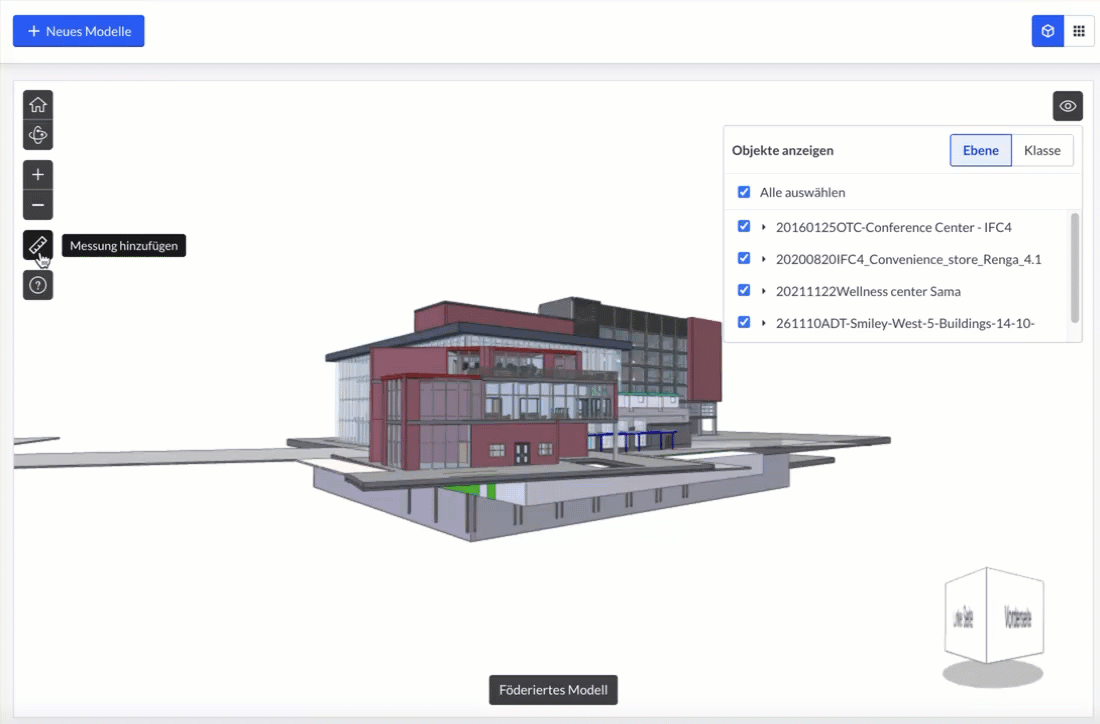

1. Wählen Sie das Werkzeug "Messung".
Hinweis: Alle Projektberechtigungsstufen (Admin, Mitglieder und Follower) können auf das Messwerkzeug zugreifen.

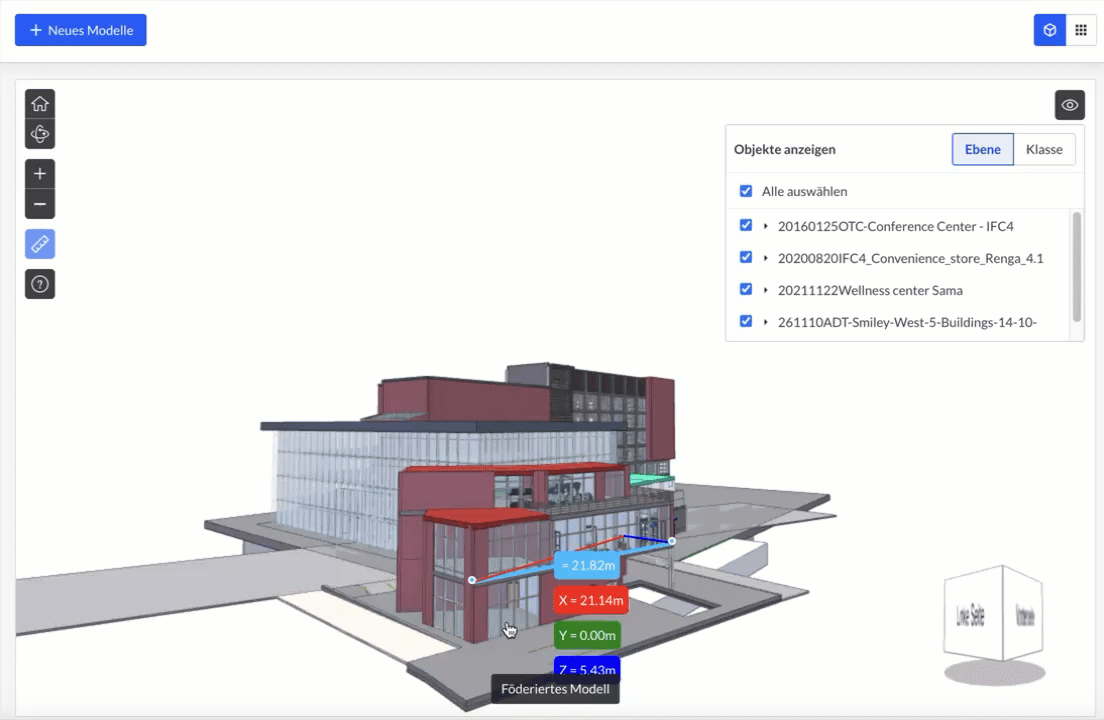

2. Klicken Sie auf den ersten Punkt, ab dem Sie messen möchten. Die Messungen werden dynamisch berechnet, während Sie die Maus bewegen. Klicken Sie auf den zweiten Punkt des Modells, um die Messung zu erstellen.
Hinweis: Wenn Sie beim Messen des zweiten Punktes mit der Maus über den Hintergrund fahren, wird dieser automatisch an der nächstgelegenen Modellkante verankert.
Hinweis: Das Messmenü und die Vorgaben haben auf dem Modell visuellen Vorrang, bis sie entfernt werden. Sie können um das Modell herum navigieren, und die von Ihnen hinzugefügte Messung bleibt statisch:
Löschen einer Messung
Es gibt einige verschiedene Möglichkeiten, eine Messung zu löschen. Sie können:
- Klicken Sie auf das 'x' im Messmenü.
- Drücken Sie die ESC-Taste auf Ihrer Tastatur.
- Wählen Sie die Schaltfläche "Home".
- Wählen Sie das Werkzeug "Messung".
Hinweis: Sie können jeweils nur eine Messung erstellen; wenn Sie das Messwerkzeug erneut auswählen, wird die ursprüngliche Messung gelöscht:
Hinweis: Messungen sind standardmäßig temporär; Messungen werden nicht gespeichert, wenn Sie das Modell verlassen. Auch die Messungen sind benutzerspezifisch. Wenn zwei Benutzer dasselbe Modell betrachten, können sie die Messungen des jeweils anderen nicht sehen.
