Überblick

Das Ansehen und Markieren von Plänen ist eine integrierte Funktion von Fieldwire. Nutzen Sie Markierungen für Bestandsaufnahmen, zur Kennzeichnung bestimmter Arbeitsbereiche und zur Verfolgung des Arbeitsfortschritts.

Jeder, der an Ihrem Fieldwire-Projekt arbeitet, kann dieselben öffentlichen Markierungen auf Ihren Plänen sehen, egal ob er sich über die Fieldwire-Website oder unsere mobilen Apps anmeldet. Außerdem werden Markierungen automatisch auf neue Versionen von Plänen übertragen, wenn Sie diese hochladen, so dass einen Überblick darüber behalten können, wann die Markierungen hinzugefügt wurden.

In diesem Artikel geht es um die Nutzung von Markierungen in der mobilen Version von Fieldwire.

Abonnements: Basic, Pro, Business und Business Plus
Berechtigungen: Projektadministratoren und -mitglieder können öffentliche und private Markierungen erstellen, Projekt-Follower können nur private Markierungen erstellen.
Plattformen: iOS/Android, aber in der Webversion ist es dasselbe. Für mehr Informationen lesen Sie den Artikel: So verwenden Sie die Einzelplanansicht und die Markierungswerkzeuge (Web)

Inhaltsverzeichnis

Planansicht

Nachdem die Pläne in die Projekte hochgeladen wurden, können Sie sie in der mobilen Version von Fieldwire unter der Registerkarte "Pläne" einsehen. Wählen Sie eine der Plan-Kacheln aus, um die Planansicht zu öffnen:

Hinweis: Die blaue Zahl in der unteren rechten Ecke der Plan-Kachel zeigt die Anzahl der Aufgaben auf dem Plan selbst an. Sie können die Kategorieauswahl anpassen, dadurch werden Ihnen nur die Aufgaben angezeigt, die dieser Kategorie zugeordnet sind.

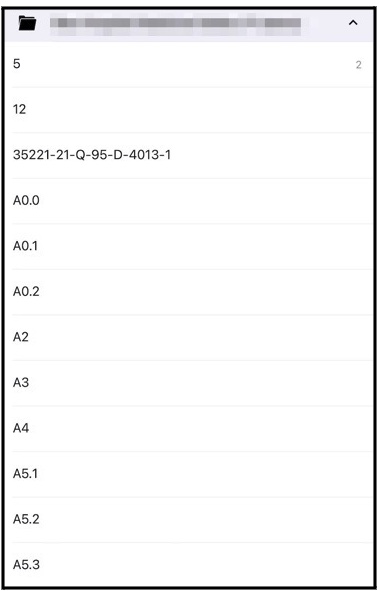

Wenn Sie ein iPhone benutzen, werden Ihre Pläne in einer Listenansicht angezeigt.

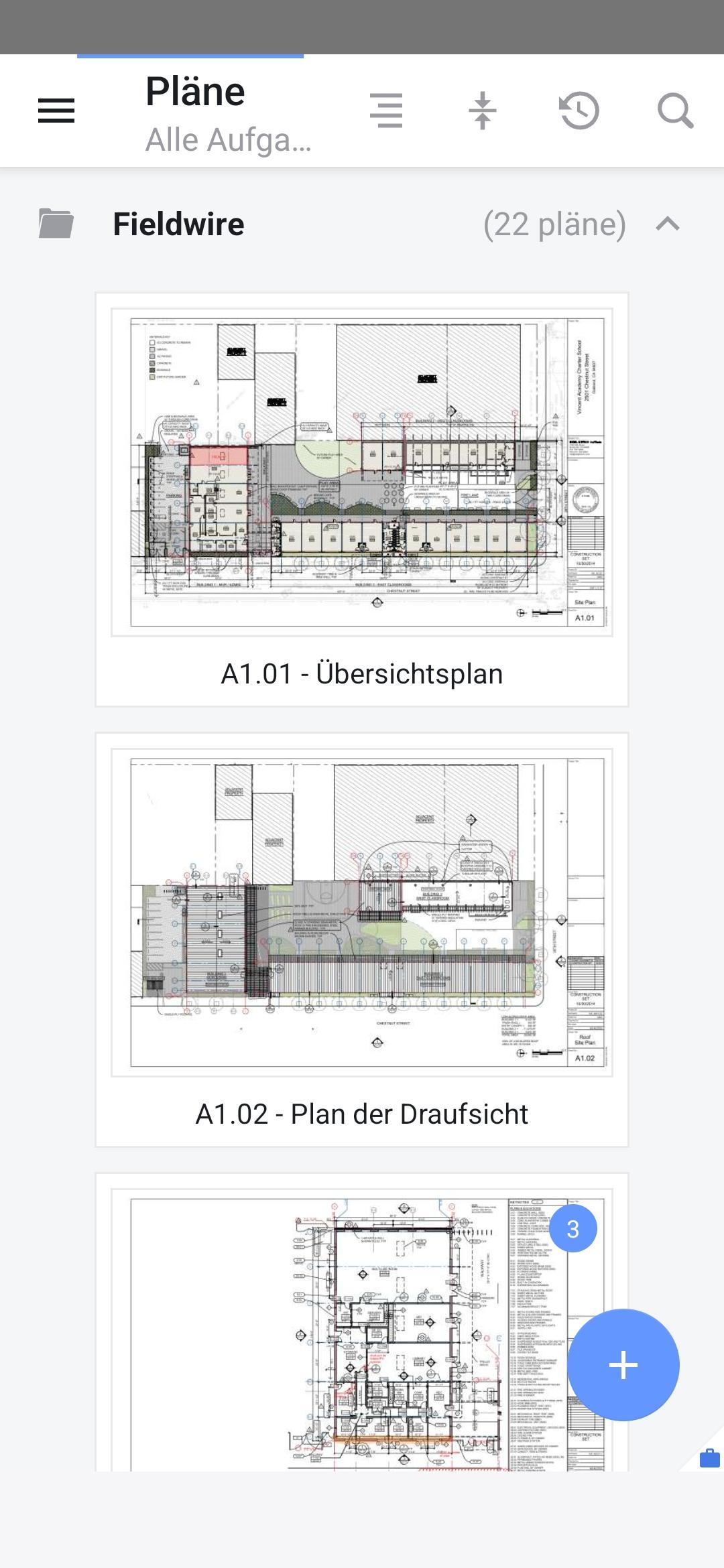

Wenn Sie ein Android-Gerät verwenden, werden Ihre Pläne als Miniaturansichten angezeigt.

Ältere Versionen anzeigen

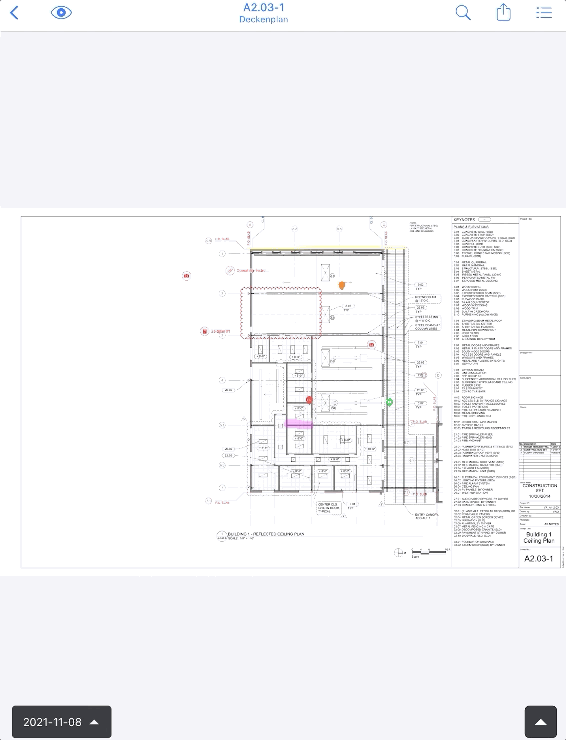

Um die älteren Versionen des Plans anzuzeigen, wischen Sie nach oben - in der Mitte der Seite befindet sich ein Wasserzeichen, das anzeigt, dass es sich um eine veraltete Version handelt:

Sie können auch die angezeigte Version ändern oder Versionen vergleichen (oder andere Pläne), indem Sie den Versionswähler in der unteren rechten Ecke anklicken:

Hinweis: Die Option, einen Plan zu vergleichen, ist für Projekte verfügbar, die unter die Pro- und Business-Abonnements fallen.

Plan teilen

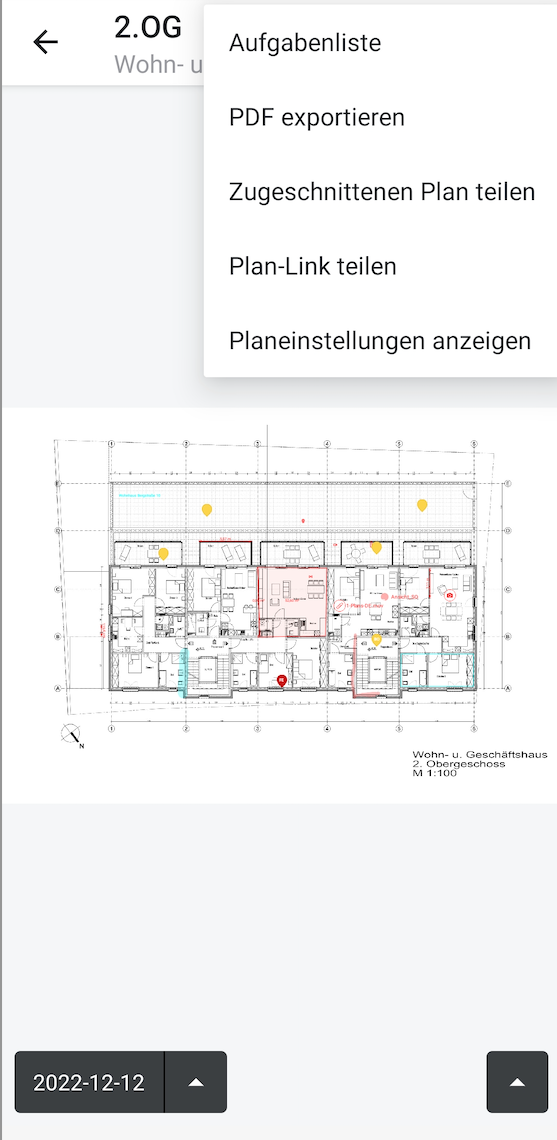

Wenn Sie ein einzelnes Planblatt auf Ihrem mobilen Gerät anzeigen, können Sie auf die 3 Punkte in der oberen rechten Ecke klicken, die Ihnen Optionen zum Teilen des Plans mit anderen bieten. Sie können die Option "PDF exportieren" nutzen, um eine PDF-Version des Plans herunterzuladen, oder Sie können den Plan als "Zugeschnittenen Plan teilen". Darüber hinaus können Sie einen "Plan-Link teilen".

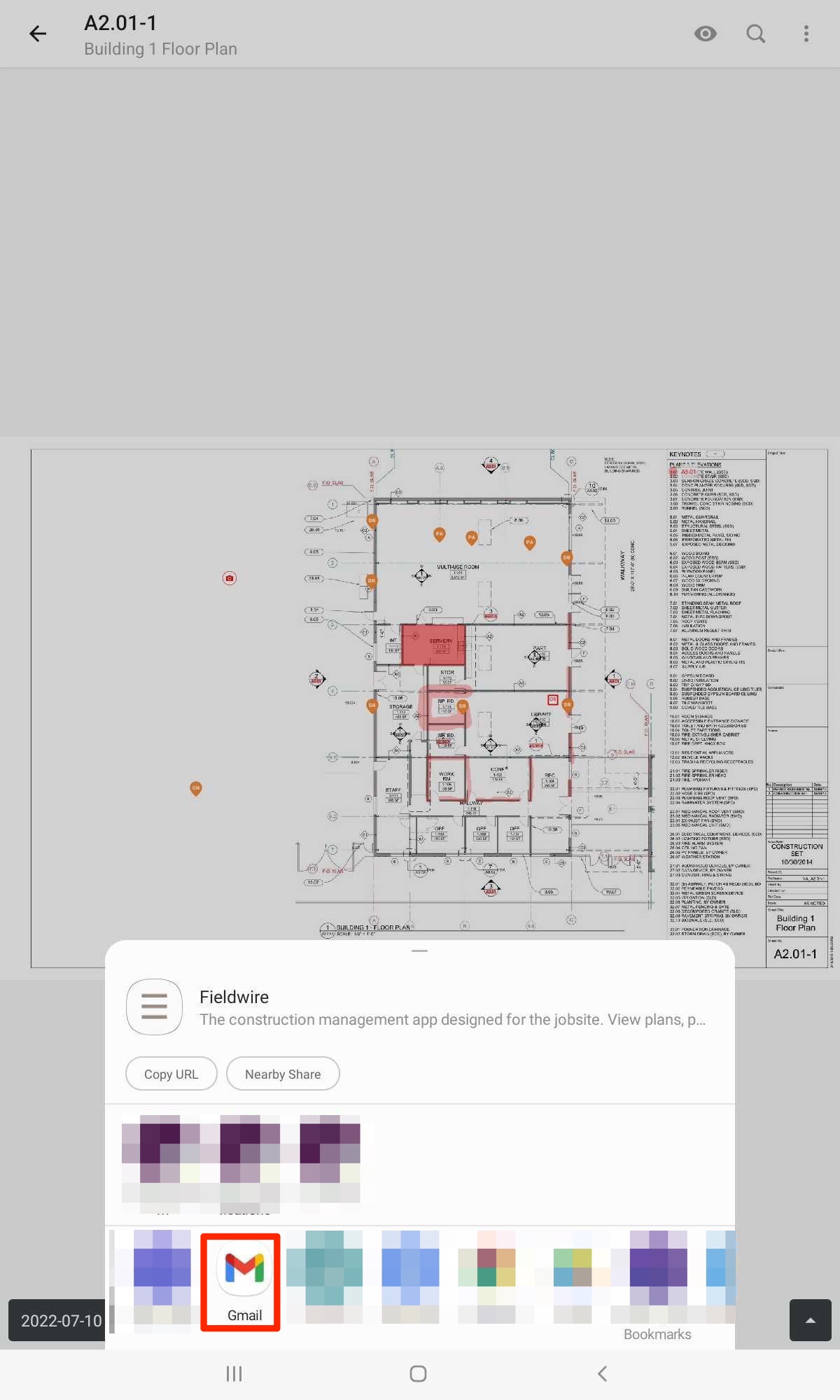

Wenn Sie "Plan-Link teilen" wählen, werden mehrere verschiedene Apps angezeigt, von denen eine im Beispiel unten "Google Mail" ist. Sie können den Plan-Link auch über andere Methoden senden, z. B. über andere E-Mail- oder Messaging-Apps.

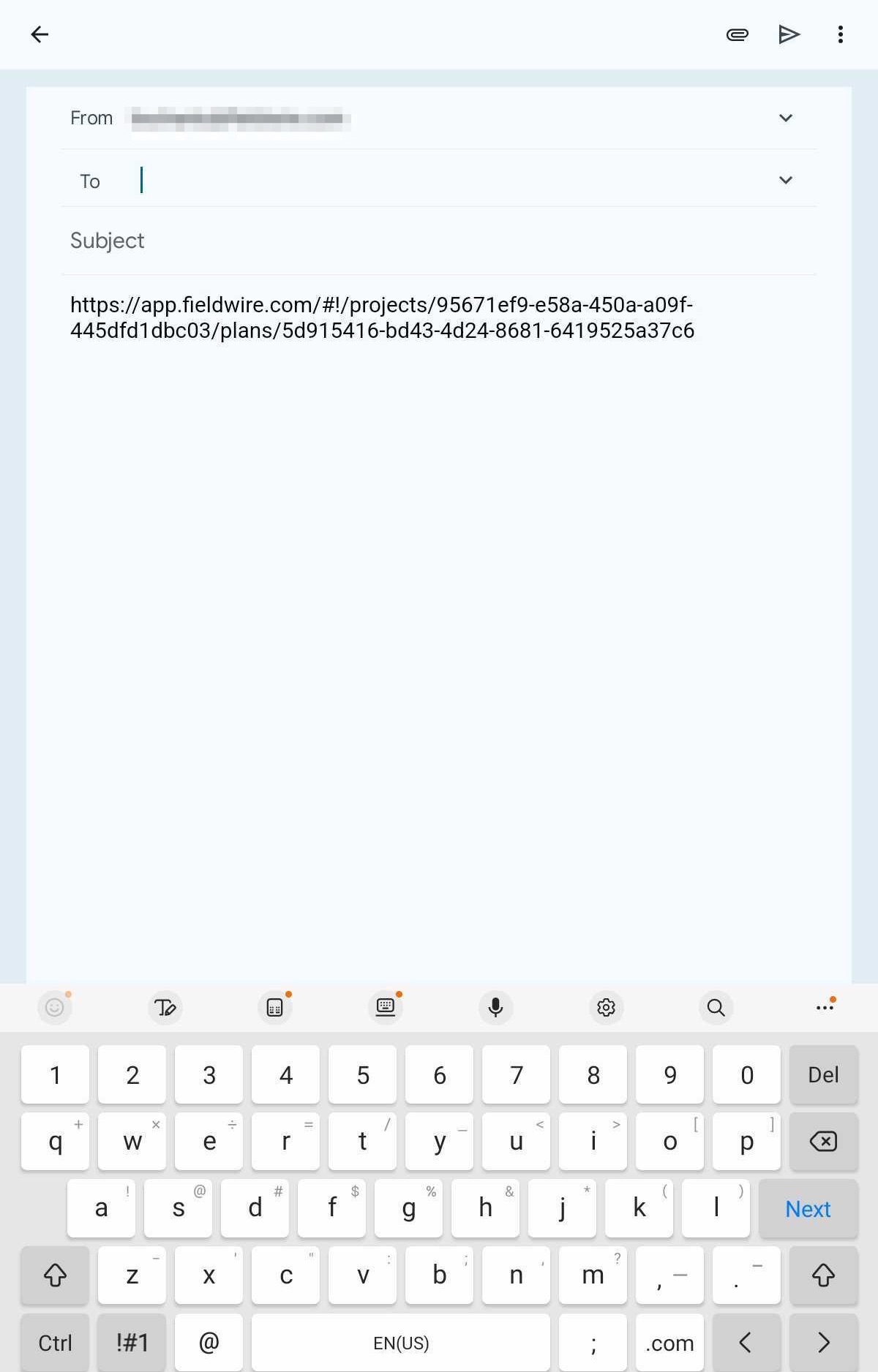

Sobald Sie die App, z. B. Gmail, ausgewählt haben, werden Sie dorthin weitergeleitet, wo Sie einen direkten Link zum Planblatt per E-Mail versenden können. Denken Sie jedoch daran, dass die Person(en), an die Sie den Link senden, Zugang zu Ihrem Fieldwire-Projekt benötigen, um den Plan anzuzeigen.

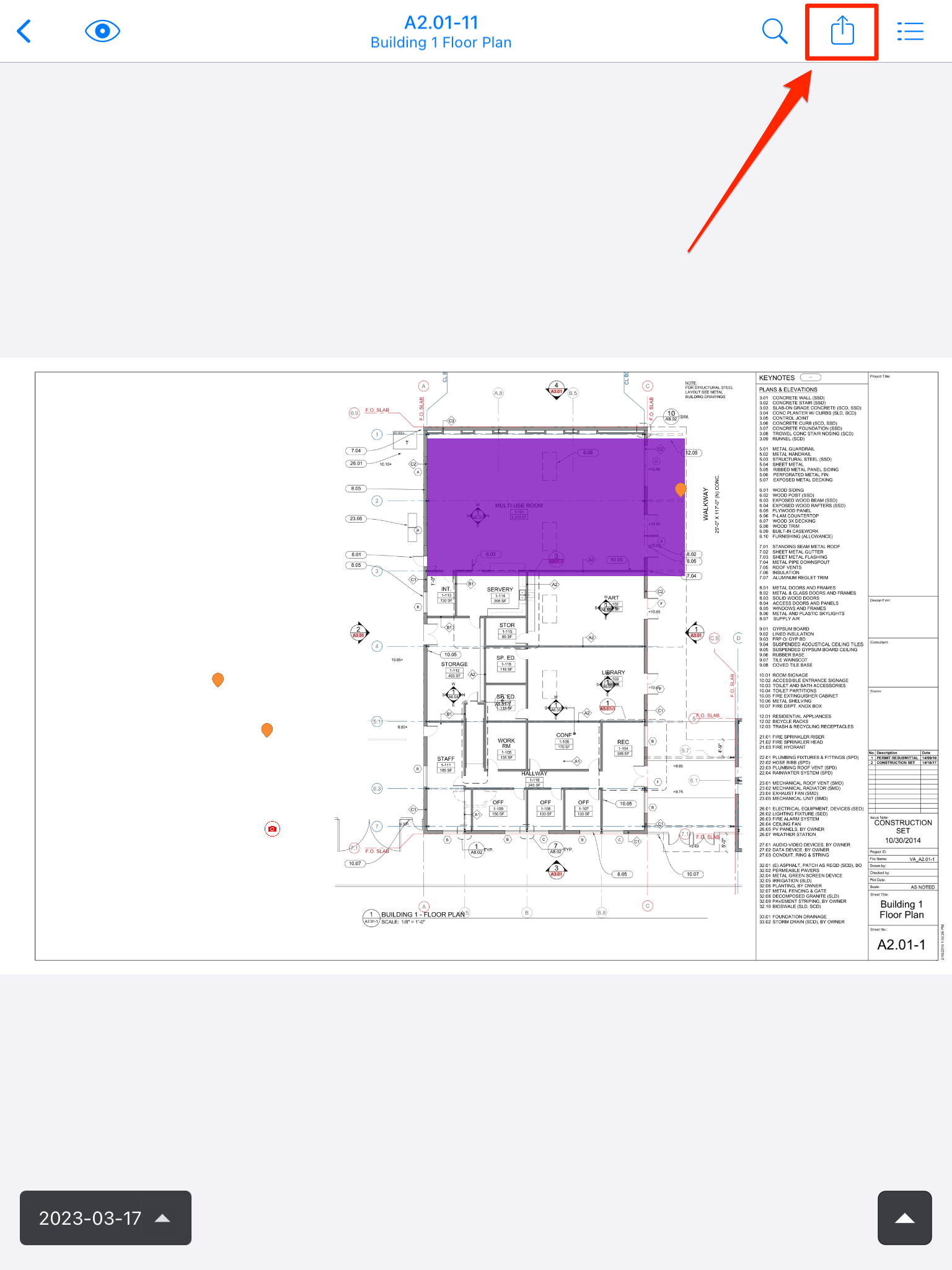

Hinweis: Unter iOS müssen Sie, um auf diese Optionen zuzugreifen, auf die Schaltfläche "Teilen" klicken, die im Screenshot unten hervorgehoben ist.

Symbolleiste für die Markierung

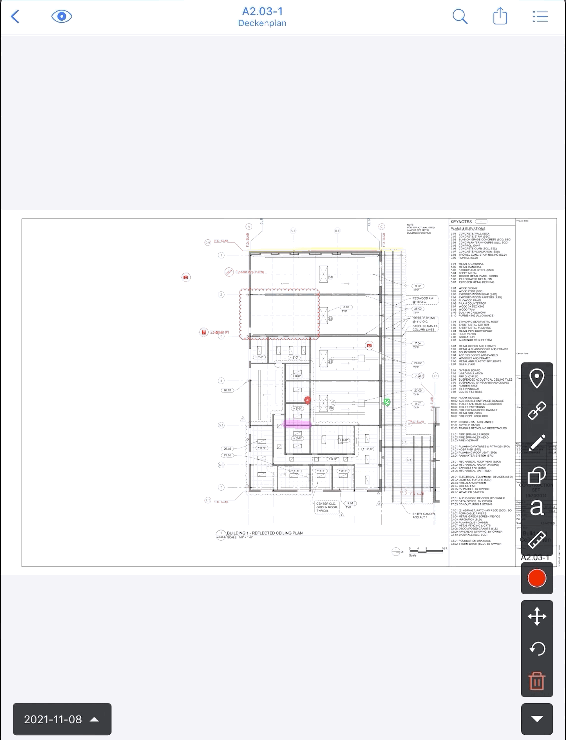

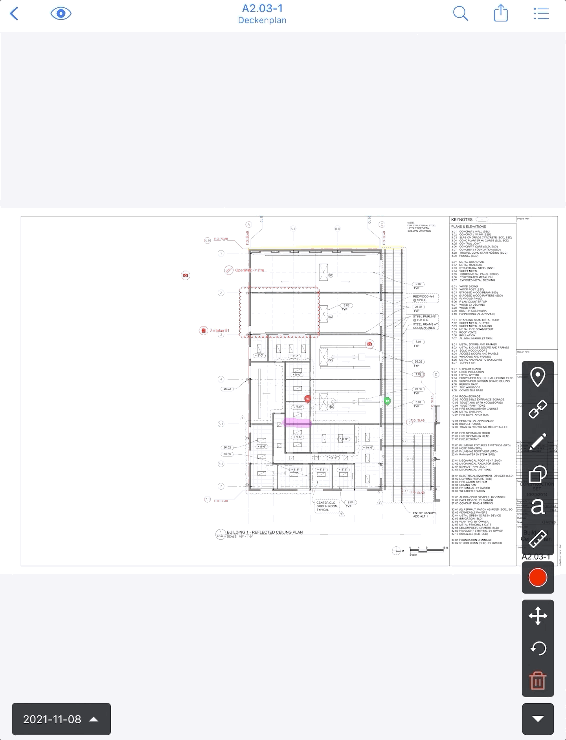

Wählen Sie das Pfeilsymbol in der unteren rechten Ecke, um die Symbolleiste für die Markierung zu erweitern. Projekt Admins und Mitglieder können dann alle Markierungswerkzeuge sehen:

Projekt-Follower haben Zugang zu Aufgaben und können private Markierungen erstellen:

Hinweis: Fotos, die direkt an Pläne, Formulare und Leistungsanfragen angehängt sind, können jetzt markiert werden. Um die Markierung zu löschen, müssen Sie auf die Markierung selbst auf dem Foto drücken. Daraufhin erscheint ein Popup-Fenster mit einer Meldung, so als ob Sie versuchen würden, eine Nachricht aus einer Aufgabe auf dem Handy zu löschen.

Aufgaben

Aufgaben sind ein neutraler, transparenter Weg, um Fragen, Beobachtungen und Probleme auf sichtbare und einfache Weise zu dokumentieren. Sie können Aufgaben direkt aus der Symbolleiste für die Markierung erstellen und sie an bestimmten Stellen in Ihren Plänen setzen:

In der rechten Seitenleiste können Sie alle mit dem Plan verbundenen Aufgaben anzeigen. Sie können die Aufgaben nach Kategorie, Empfänger oder Status filtern und die Aufgaben nach gemeinsamen Attributen sortieren. Wenn Sie möchten, dass eine Aufgabe mit einem Plan verknüpft wird, aber nicht unbedingt an einen Bereich des Plans "angeheftet" ist, können Sie die linke Seitenleiste nutzen, um hier eine Aufgabe zu erstellen:

Hinweis: Die Form der Aufgabe ist ein Hinweis auf ihre Verknüpfung mit einem Plan. Die Aufgabennadeln bedeuten, dass die Aufgaben mit einer bestimmten Stelle auf dem Plan verknüpft sind. Eine Aufgabe mit einem Diamant-/Rautensymbol hingegen bedeutet, dass die Aufgabe mit einem Plan verbunden ist, aber nicht unbedingt mit einer bestimmten Stelle auf einem Plan.

Hinweis: Bei geschachtelten Orten werden Orte im Kontext anderer geschachtelter Orte geordnet, im Gegensatz zur Gruppierung von Orten nach ähnlichen Namen.

Lesen Sie mehr über Aufgaben in diesen Artikeln:

Anhänge

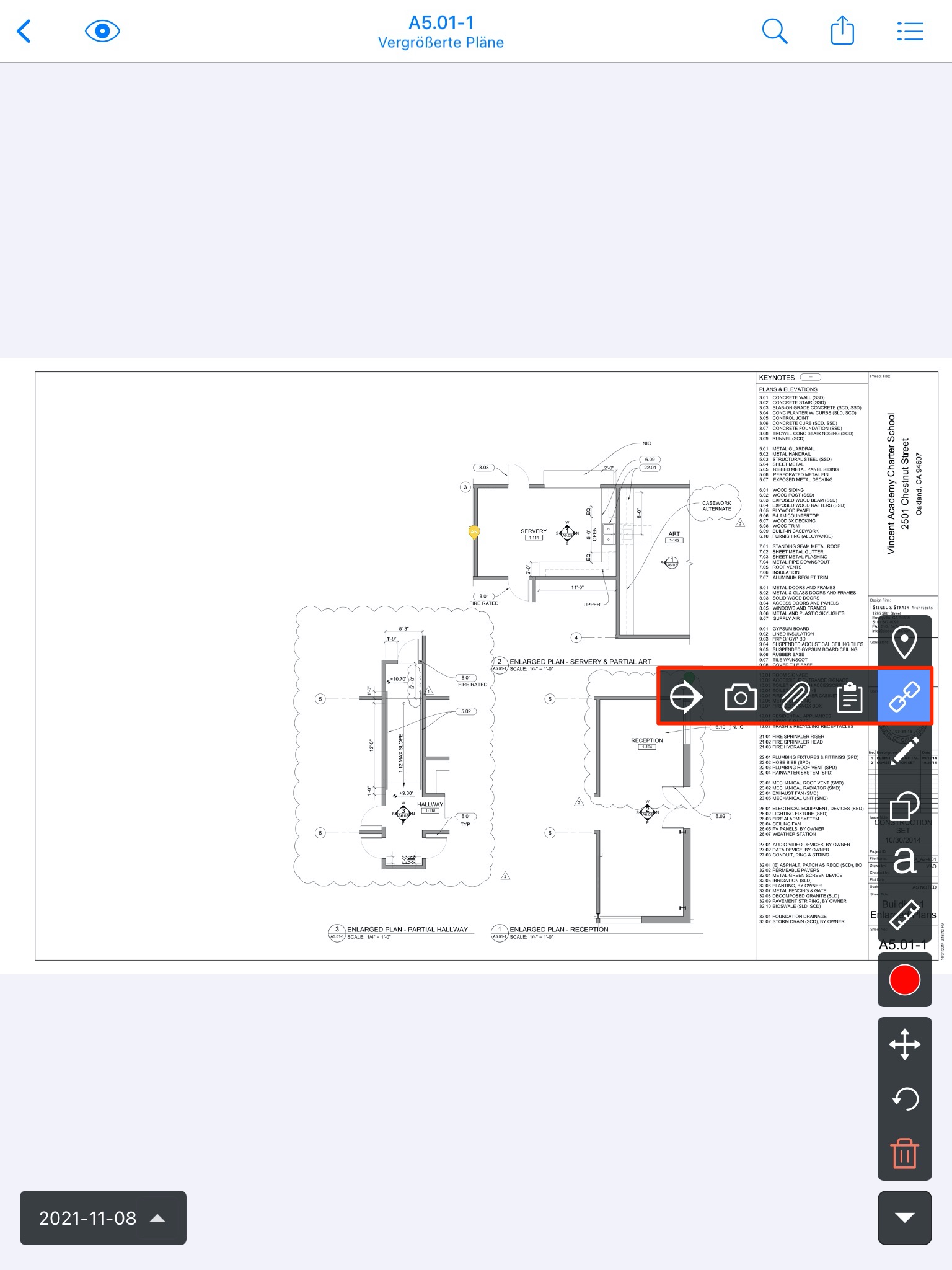

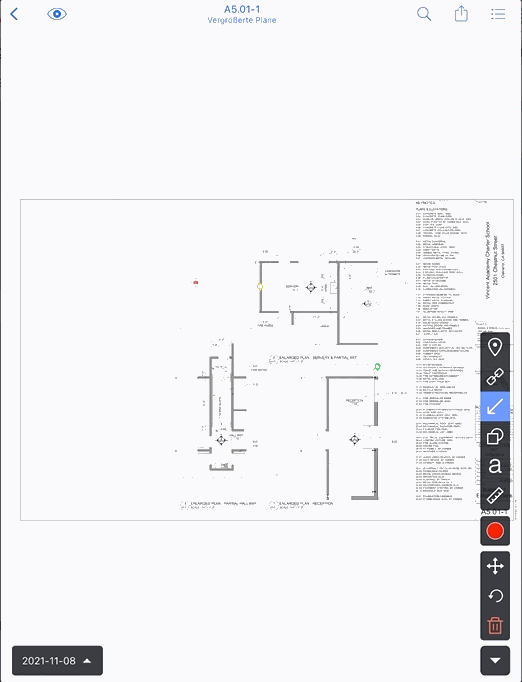

Mit dem Link-Werkzeug können Sie Hyperlinks zu Plänen, Fotos, Dateien und Formularen direkt auf dem gewünschten Plan hinzufügen:

Hinweis: Fortschrittsfotos dienen nur der Dokumentation. Wenn es ein Problem oder eine Aktion gibt, die weiterverfolgt werden muss, oder wenn Sie den Abschluss verfolgen, fügen Sie stattdessen eine Aufgabe mit Fotos hinzu. Wie bei Foto-Hyperlinks können Aufgaben beliebig viele Bilder enthalten.

Die erste Möglichkeit besteht darin, einen Link zu einem anderen Planblatt hinzuzufügen.

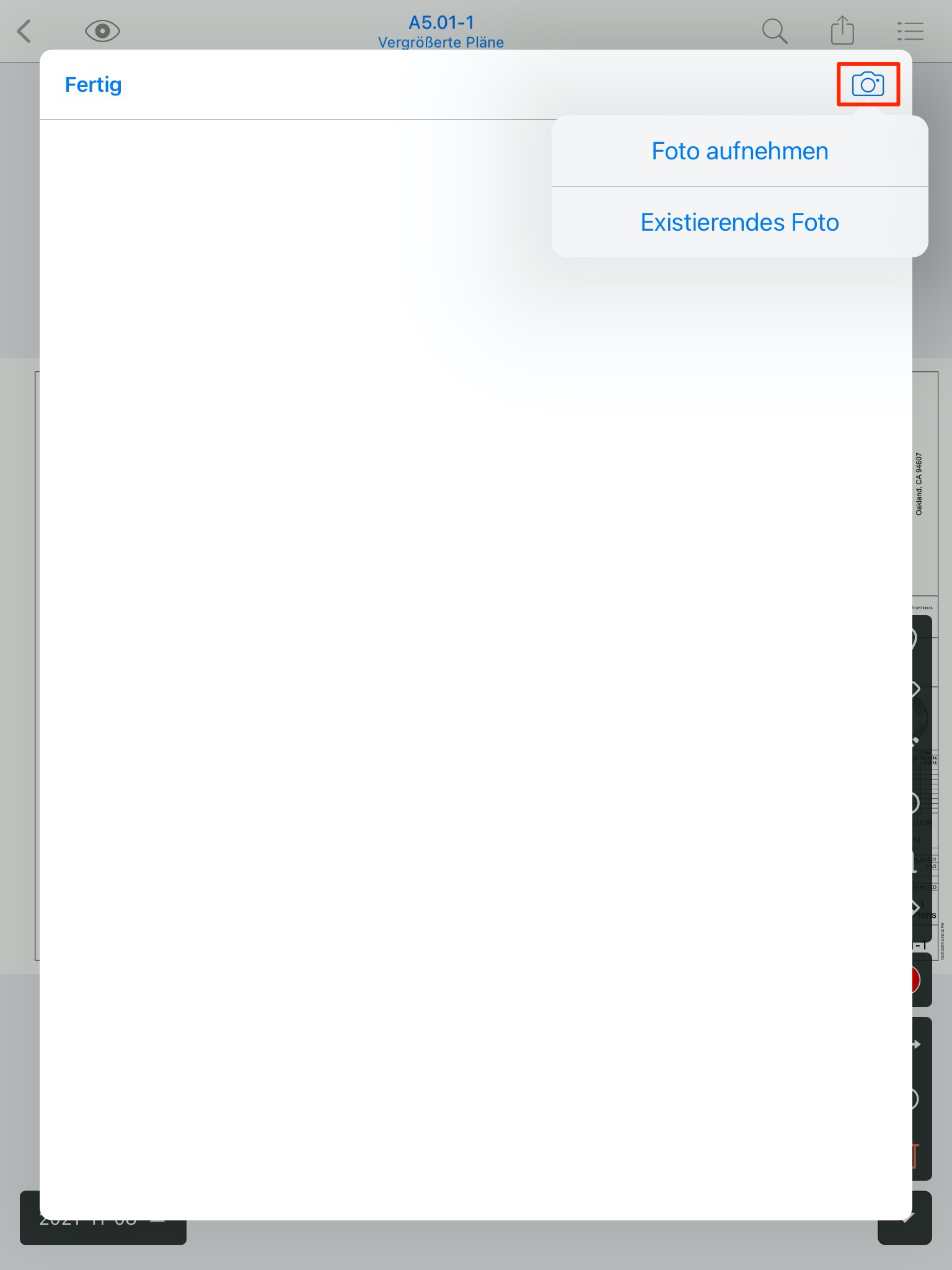

Mit der zweiten Option, dem Kamerasymbol, können Sie ein Foto an Ihren Plan anhängen.

Hinweis: In der mobilen Version von Fieldwire können Sie auf diese Weise kein bereits vorhandenes Foto aus der Registerkarte "Fotos" mit dem Planblatt verknüpfen. Sie können jedoch Fotos mit der Kamera Ihres Mobilgeräts aufnehmen, was durch das Kamerasymbol in der oben hervorgehobenen Abbildung angezeigt wird. Diese Fotos werden dann auf der Registerkarte "Fotos" in Fieldwire gespeichert.

Mit der dritten Option, dem Büroklammer-Symbol, können Sie Dateien an Ihre Planblätter anhängen.

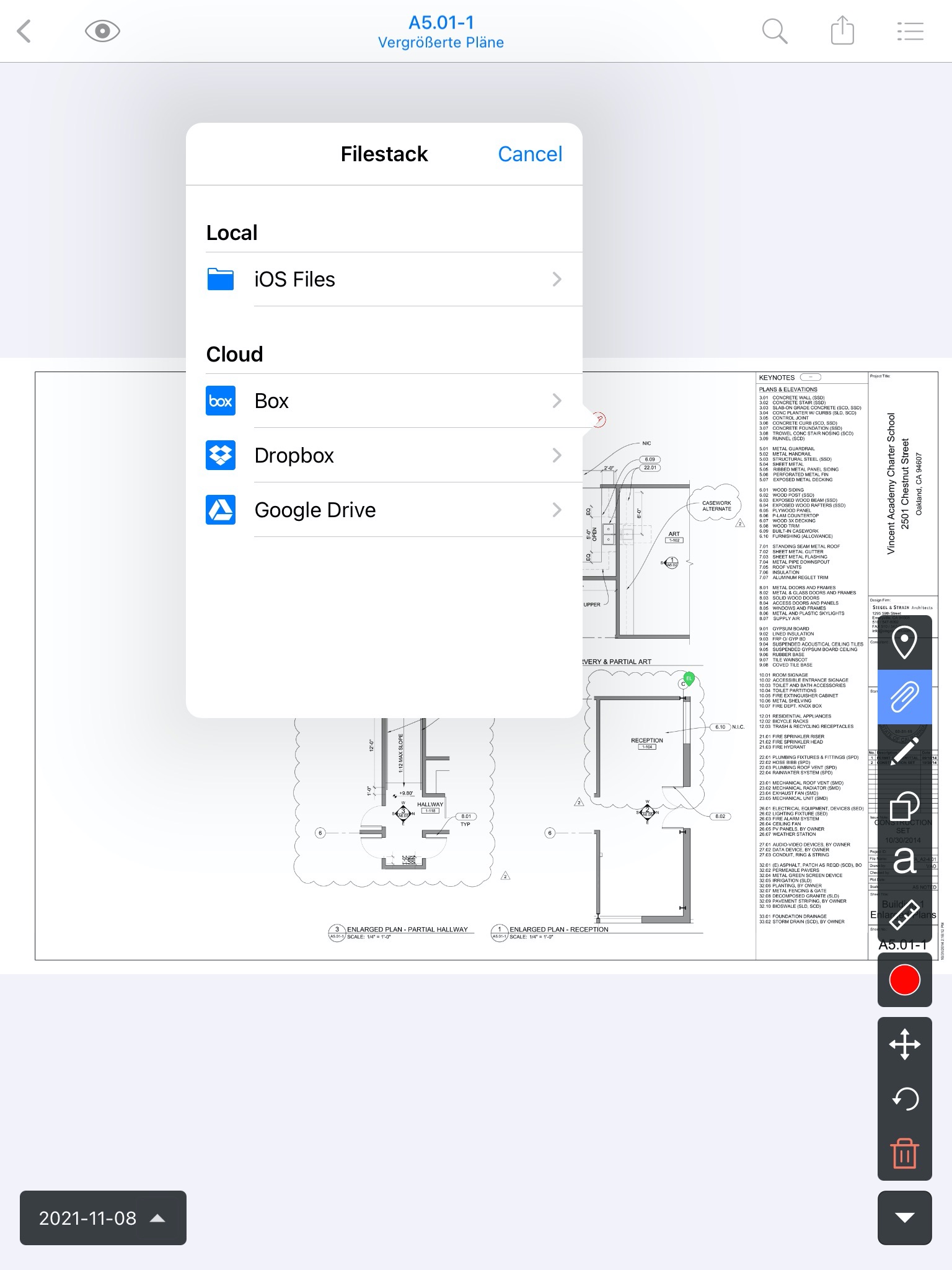

Wenn Sie "Neue Datei" wählen, können Sie eine PDF-Datei von Ihrem Gerät oder von Box / Dropbox / Google Drive hochladen, wenn Sie diese mit Fieldwire verknüpft haben.

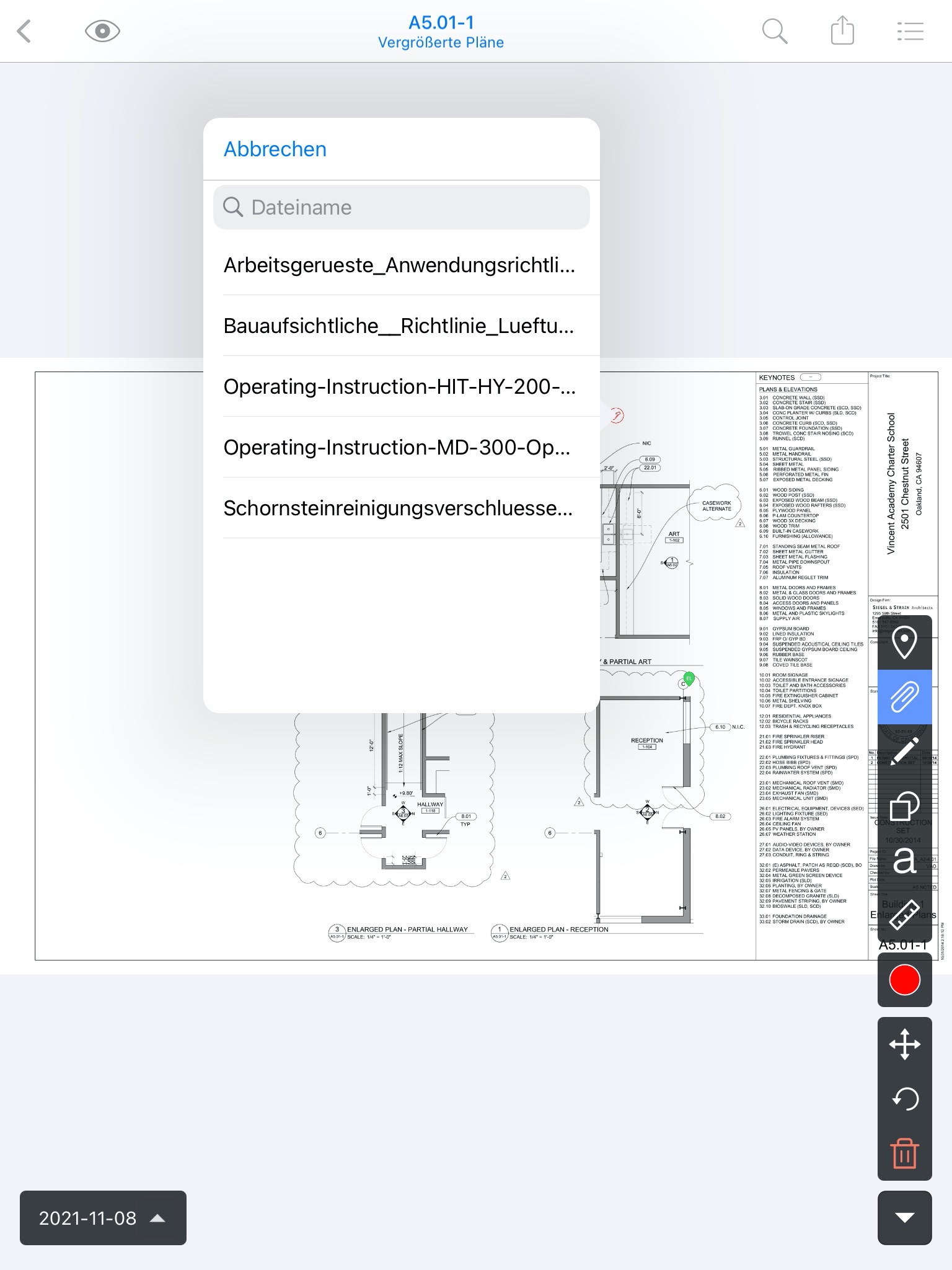

Wenn Sie "Vorhandene Datei" wählen, können Sie aus der Liste der Dateien wählen, die Sie bereits auf der Registerkarte "Dateien" in Fieldwire haben.

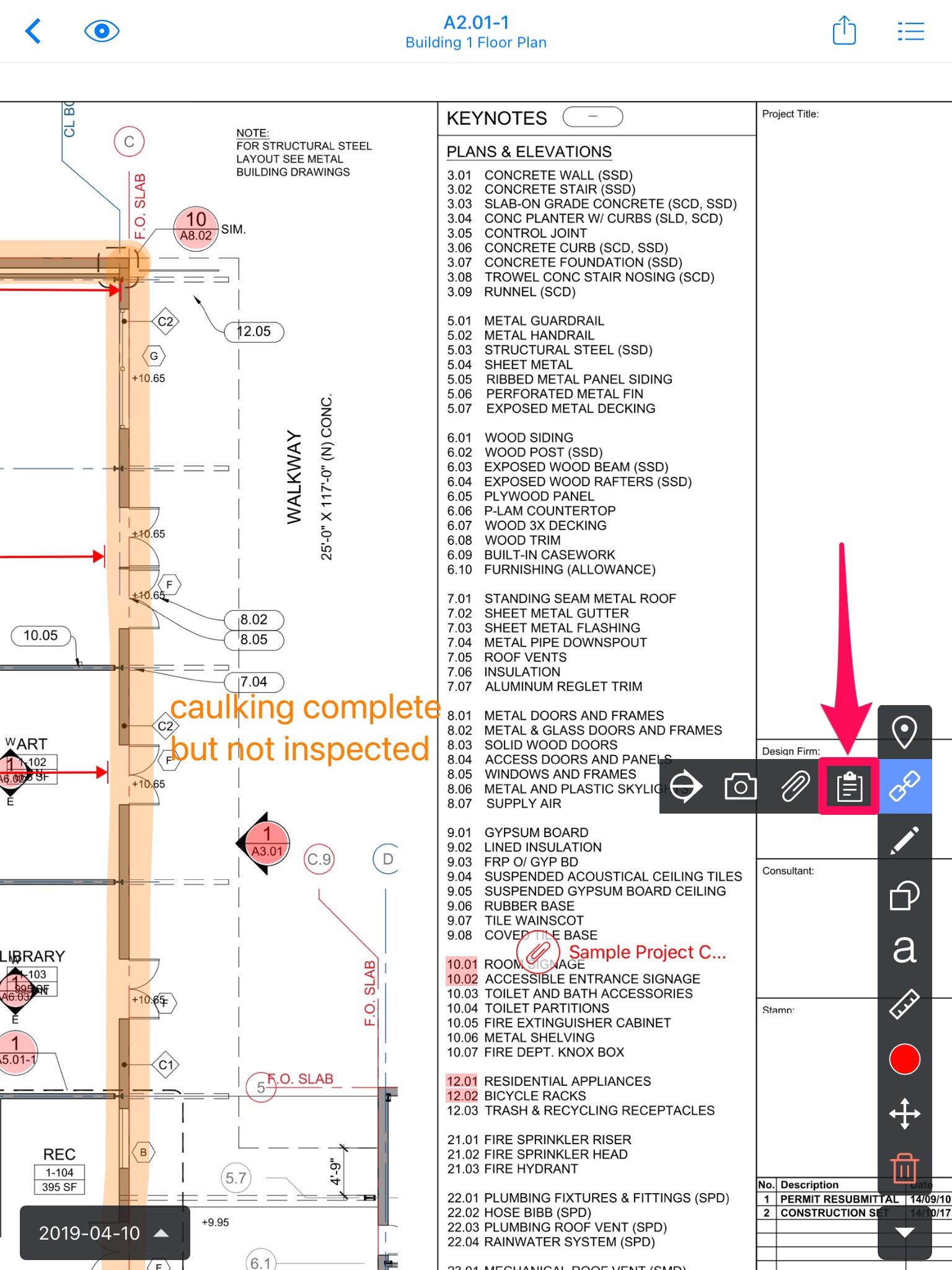

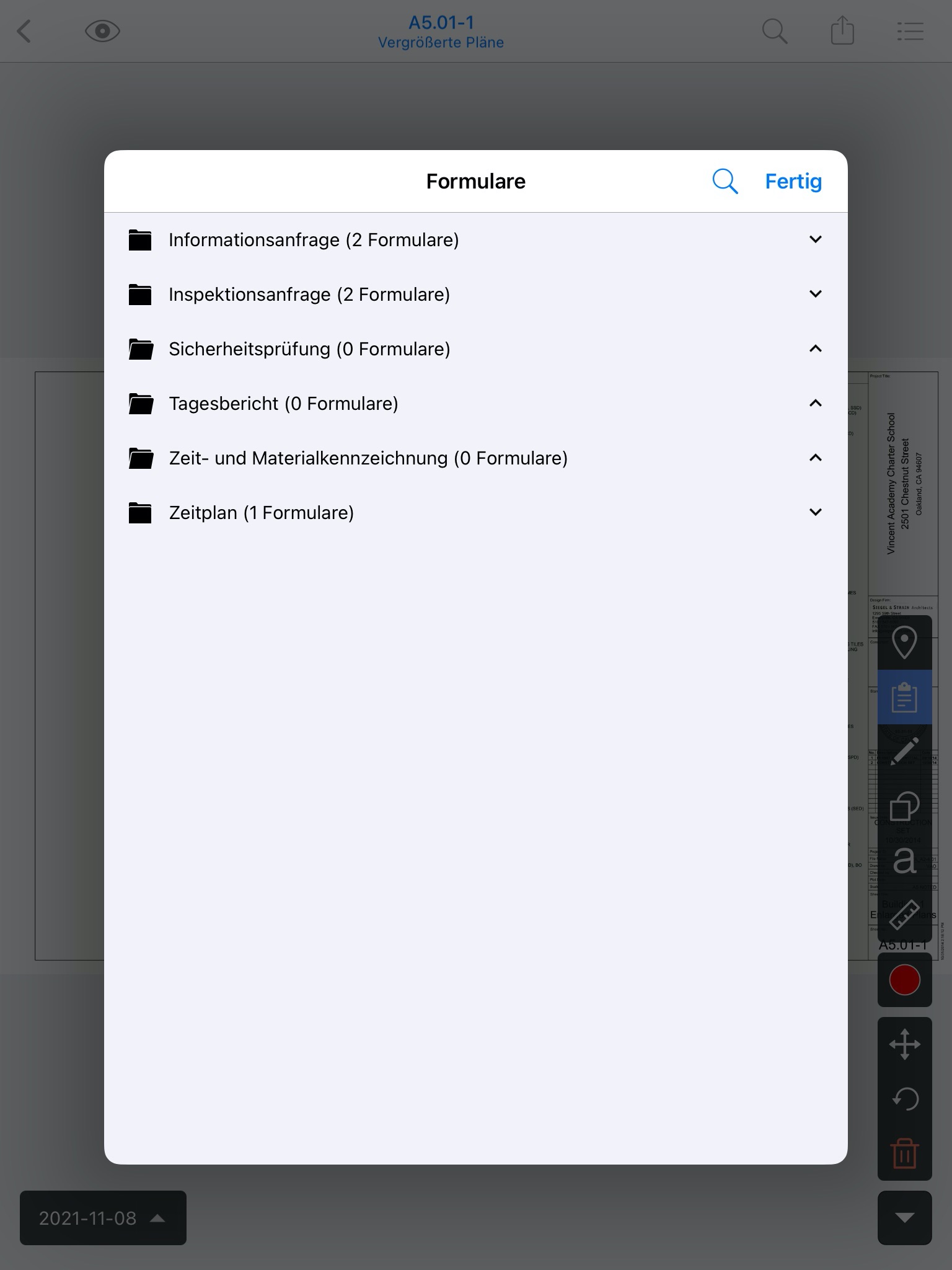

Die vierte Option, das Symbol für die Zwischenablage, ermöglicht es Ihnen, Formulare an Ihre Planblätter anzuhängen, wenn Sie ein Business-Abonnement haben.

Wenn Sie das Symbol zum Planblatt hinzufügen, können Sie wählen, ob Sie ein neues Formular hinzufügen oder ein bereits vorhandenes Formular verwenden möchten. Wenn Sie "Neues Formular" wählen, werden Sie aufgefordert, die gewünschte Vorlage auszuwählen, und können dann ein neues Formular erstellen und ausfüllen.

Wenn Sie "Vorhandenes Formular" wählen, können Sie alle Formulare anhängen, die bereits erstellt wurden und sich auf der Registerkarte "Formulare" befinden.

Markierungen

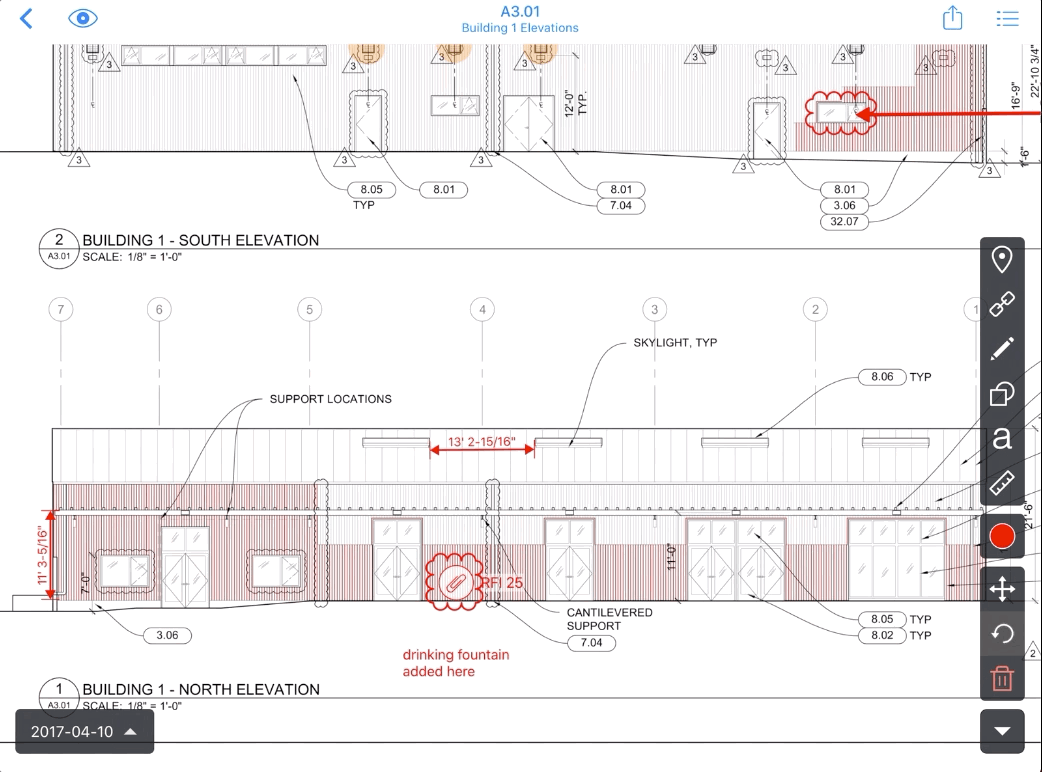

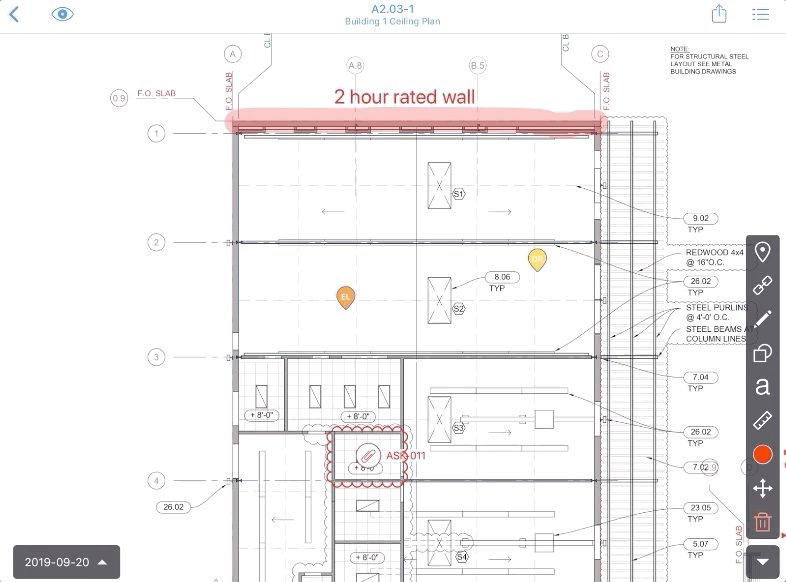

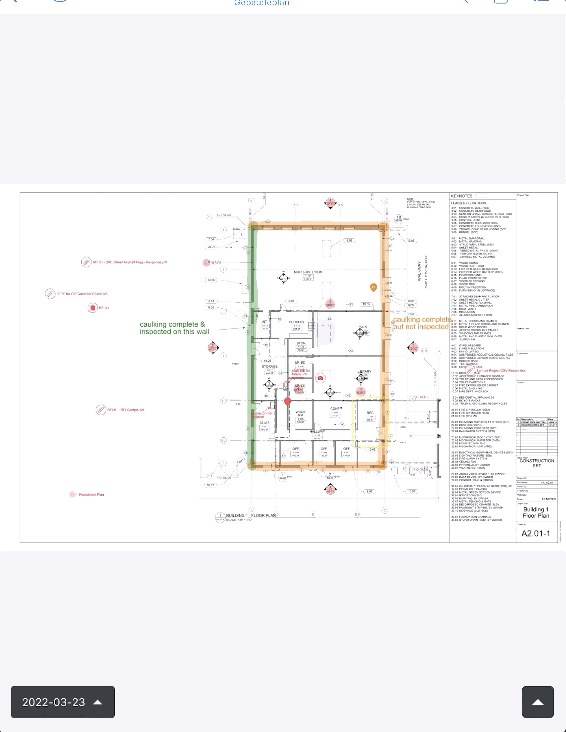

Nutzen Sie die Markierungstools, um Freiformlinien und Hervorhebungen in verschiedenen Dicken und Farben zu erstellen. Sie können auch gerade Linien, eine mehrzeilige Linie oder Pfeile hinzufügen. Sie können auch eine Vielzahl von Formen hinzufügen, darunter Wolken, Rechtecke, Kreise und ein Werkzeug für mehrzeilige Formen:

Wann immer Sie eine gerade Linie, mehrere Linien oder einen Pfeil verwenden, können Sie eine Lupe einsetzen, um sicherzustellen, dass Ihre Markierungen genau sind:

Sie können auch Textmarkierungen hinzufügen, um Notizen zu den Plänen hinzuzufügen:

Admins und Mitglieder können auch lange auf bestimmte Markierungen drücken, um deren 'Details' zu sehen und zu ändern. Diese beinhalten den Ersteller der Markierung und die Möglichkeit, die Farbe und Dicke anzupassen, wenn es sich um eine gerade Linie oder eine Scribble-Markierung handelt. Wenn es sich um eine Textmarkierung handelt, können Sie auch die Farbe, die Dicke, die Schriftgröße oder sogar den Text selbst anpassen:

Admins und Mitglieder können diese Markierungen auch duplizieren oder in der Größe verändern.

Hinweis: Projekt-Follower können nur die Details anpassen oder ihre eigenen privaten Markierungen duplizieren/vergrößern. Lesen Sie mehr darüber in diesem Artikel: Was kann ich als Projekt-Follower tun?

Markierungen rückgängig machen

Kürzlich erstellte Markierungen können durch Klicken auf die Schaltfläche "Rückgängig" entfernt werden. Wenn Sie auf diese Schaltfläche klicken, wird die letzte Markierung, die Sie während der aktuellen Sitzung auf dem Plan vorgenommen haben, sofort gelöscht.

Markierungswerkzeuge

Fieldwire bietet Ihnen jetzt die Möglichkeit, auf Ihren iOS- und Android-Mobilgeräten Symbole zu ihren Plänen hinzuzufügen.

iOS:

Android:

Diese neue Funktion steht allen Nutzern zur Verfügung. Die Markierungswerkzeuge sind in folgende Kategorien unterteilt:

Audiovisuell, Elektrisch, Feuerlöschsysteme, Geometrische Symbole und Sicherheit.

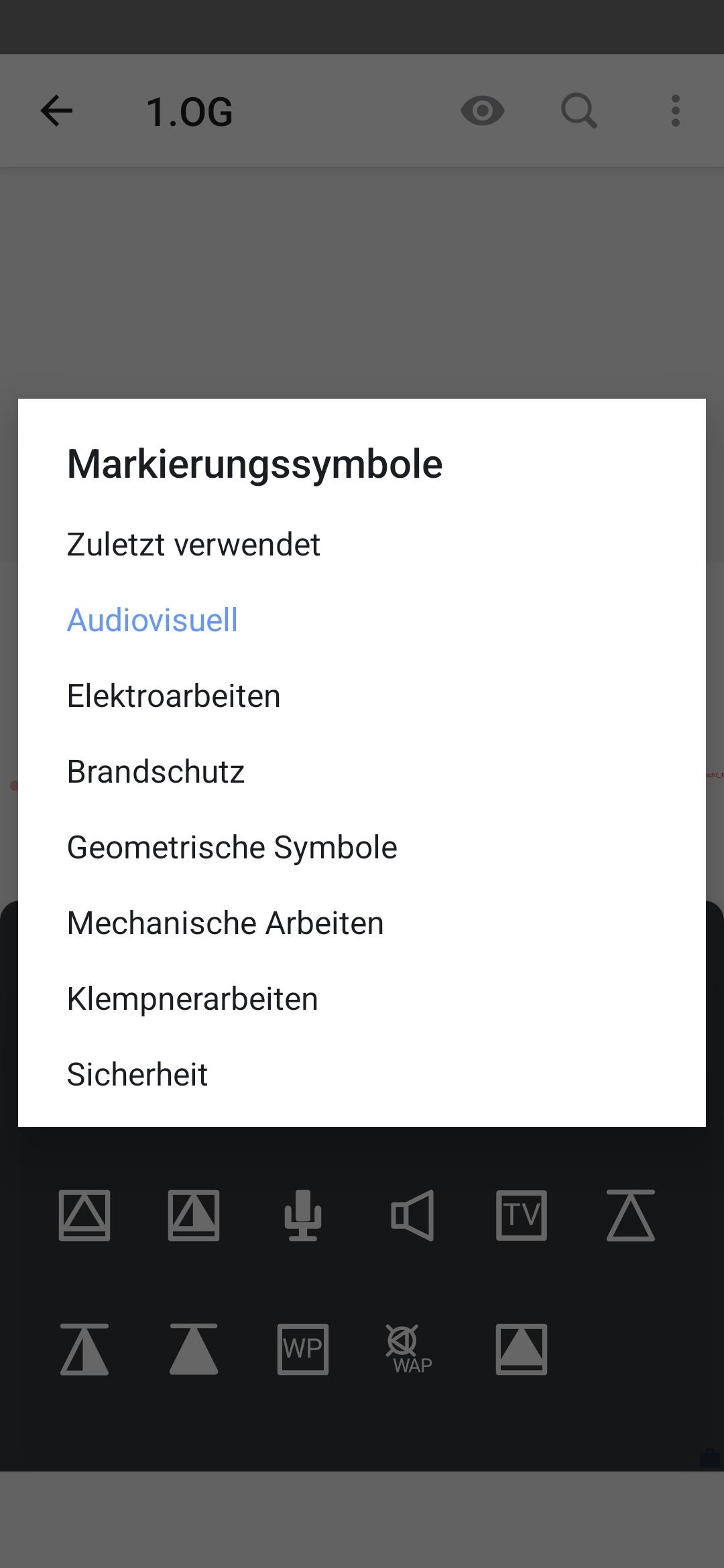

Um die Markierungssymbole zu verwenden, klicken Sie auf das unten links im Screenshot hervorgehobene Symbol, wählen Sie die gewünschte Kategorie aus, wählen Sie ein Symbol und klicken Sie auf das Planblatt, um das Symbol zu platzieren. Klicken Sie weiter auf eine beliebige Stelle des Plans, um das Symbol einzufügen.

iOS:

Android:

Hinweis: Informationen über Markierungswerkzeuge im Web finden Sie in unserem Artikel: So verwenden Sie die Einzelplanansicht und die Markierungswerkzeuge (Web)

Ein paar Anmerkungen zu den Markierungswerkzeugen:

Aktuell können Sie keine benutzerdefinierten Symbole erstellen. Wir haben die Kategorie "Geometrische Formen" hinzugefügt, damit Sie diese Formen als Platzhalter/generische Symbole hinzufügen können. Wir haben mit einer kleinen Bibliothek von Symbolen begonnen und sind offen für zusätzliche Wünsche! Wenn Sie möchten, dass weitere Symbole hinzugefügt werden, senden Sie bitte eine E-Mail mit einem Beispiel des Symbols an support@fieldwire.com. Wir freuen uns darauf, wenn Sie uns mitteilen, welche weiteren Symbole es in Fieldwire geben sollte!
Markierungssymbole gibt es nur auf Plänen, nicht auf Fotos.

Messungen

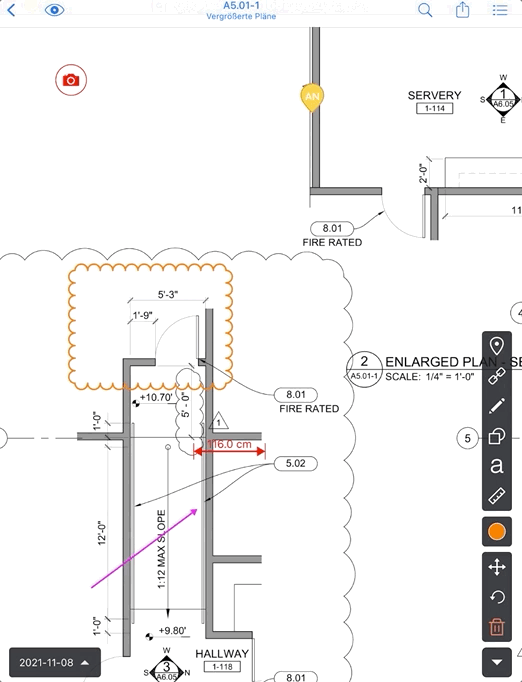

Fieldwire kalibriert Ihren Plan automatisch, wenn Sie ihn hochladen, sofern es sich um eine vektor- oder textbasierte PDF-Datei mit einem Maßstab handelt. Sie können Ihre Pläne auch manuell kalibrieren, indem Sie das Werkzeug "Winkelmesser" verwenden. Sobald der Plan kalibriert ist, können Sie die Werkzeuge zur Flächen- und Längenmessung nutzen, um Messungen zu Ihrem Plan hinzuzufügen:

Darüber hinaus können Sie das Werkzeug zur Messung von Mehrpunktlinien verwenden, mit dem Sie Pfade, Umfänge oder andere kontinuierliche Mehrpunktlinien messen können.

Sobald Sie die Markierung hinzugefügt haben, klicken Sie bitte auf das grüne Häkchen im Screenshot unten, um die Markierung zu bestätigen, sonst wird die Markierung nicht gespeichert (nur auf Android). Auf iOS-Geräten müssen Sie diesen Bestätigungsschritt nicht durchführen.

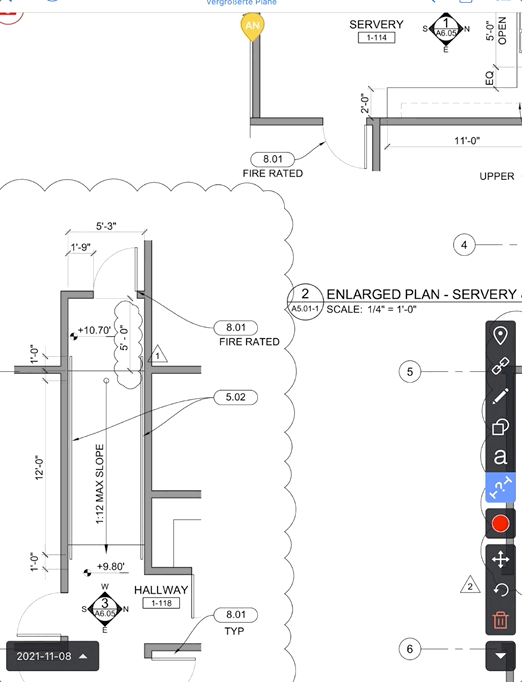

Wenn Sie eine Flächen- oder Abstandsmessung erstellen, können Sie das Vergrößerungswerkzeug nutzen, um sicherzustellen, dass diese genau sind:

Hinweis: Wenn Sie nur den Winkelmesser sehen, wenn Sie auf das Messwerkzeug klicken, bedeutet dies, dass Ihr Plan nicht kalibriert wurde. Sie müssen dann das Werkzeug "Winkelmesser" verwenden, um eine bekannte Abmessung zu skalieren und den Plan zu kalibrieren.

Farbe auswählen

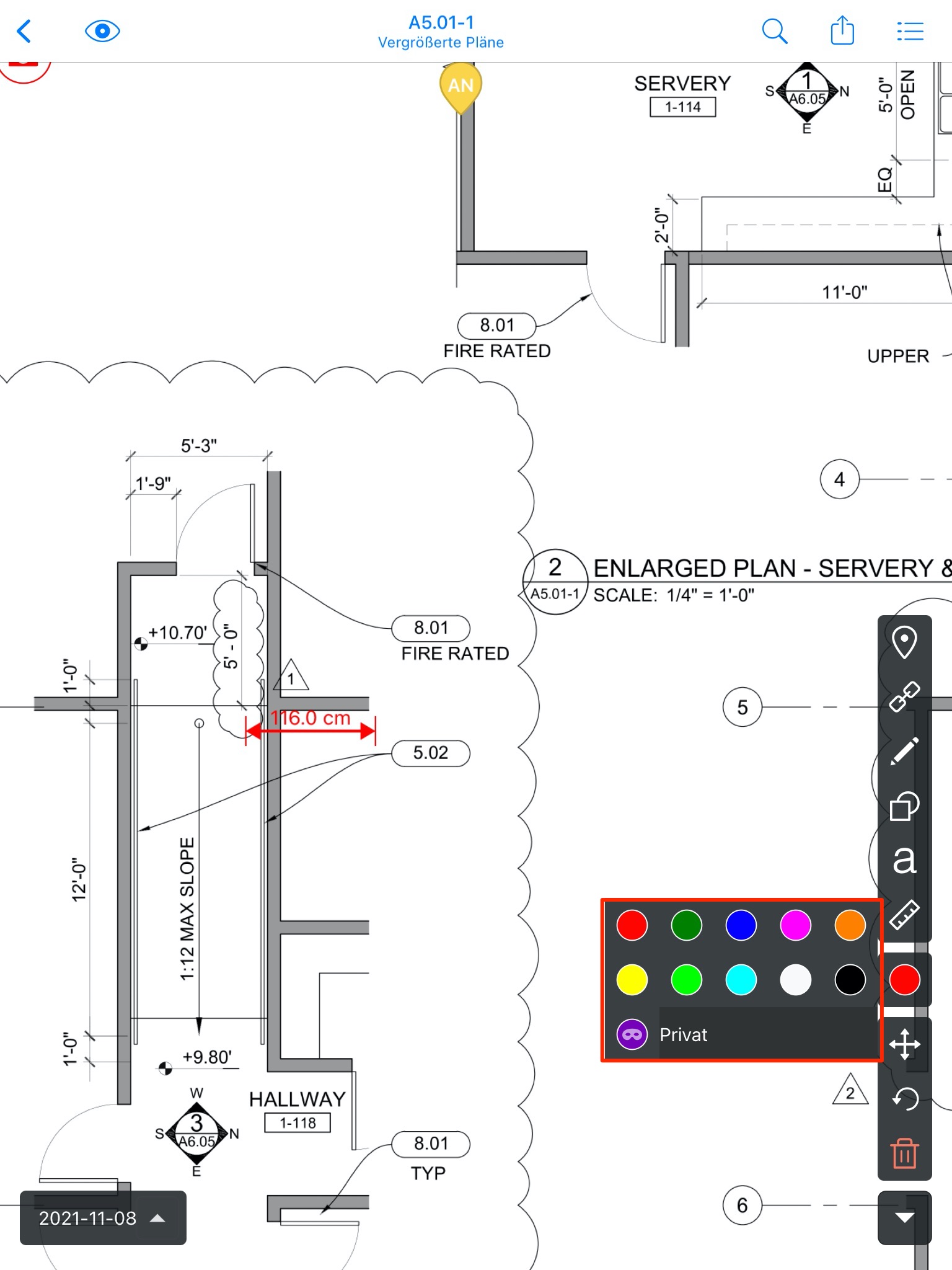

Nutzen Sie den Farbselektor, um die Farbe Ihrer Markierungen zu ändern. Viele Benutzer neigen dazu, bestimmte Farben zu verwenden, um Notizen für bestimmte Gewerke zu kennzeichnen oder um bestimmte Arbeitsbereiche zu markieren:

Hinweis: Projekt-Follower können nur private Markierungen nutzen.

Verschieben und Löschen

Wenn die Werkzeuge "Verschieben" oder "Löschen" ausgewählt sind, können Sie die jeweiligen Markierungen natürlich auch verschieben oder löschen. Bitte beachten Sie, dass es keine Möglichkeit gibt, eine gelöschte Markierung wiederherzustellen, wenn die Option "Löschen" ausgewählt wurde. Seien Sie also vorsichtig, wenn Sie das Werkzeug "Löschen" verwenden:

"Drücken und Halten" bei angepinnten Aufgaben und Markierungen

Wenn Sie auf Ihrem mobilen Gerät auf einen Plan zugreifen, können Sie auf angepinnte Aufgaben und auf bestimmte Markierungen auf dem Plan "drücken und halten", um ein Menü mit verschiedenen Optionen aufzurufen.

"Drücken und Halten" bei Markierungen

Wenn Sie auf bestimmte Markierungen, z. B. Textmarker, Linien und Formen, "drücken und halten", wird ein Menü mit Optionen angezeigt. Zu diesen Optionen gehören: "Einzelheiten", "Duplizieren", "Verschieben/Größe ändern" und "Löschen".

Formen füllen

Mit Fieldwire können Sie Ihre Formmarkierungen bearbeiten. Wenn Sie auf die Formmarkierungen drücken und halten, wird die Option "Details" angezeigt. Nachdem Sie auf "Details" geklickt haben, sehen Sie die Schaltfläche für "Ausfüllen". Um die Formfüllung zu aktivieren, müssen Sie einfach klicken. Danach ist die Form einfarbig, aber Sie können sie transparenter machen, indem Sie den Prozentsatz der Deckkraft ändern. Je niedriger der Prozentsatz ist, desto transparenter wird die Form sein.

Wenn Sie auf "Details" klicken, können Sie nicht nur die Form ausfüllen, sondern auch die Farbe ändern und Details zur Markierung wie "Erstellt von", "Erstellt am", "Zuletzt geändert von" und "Zuletzt geändert am" sehen.

Markierungen filtern

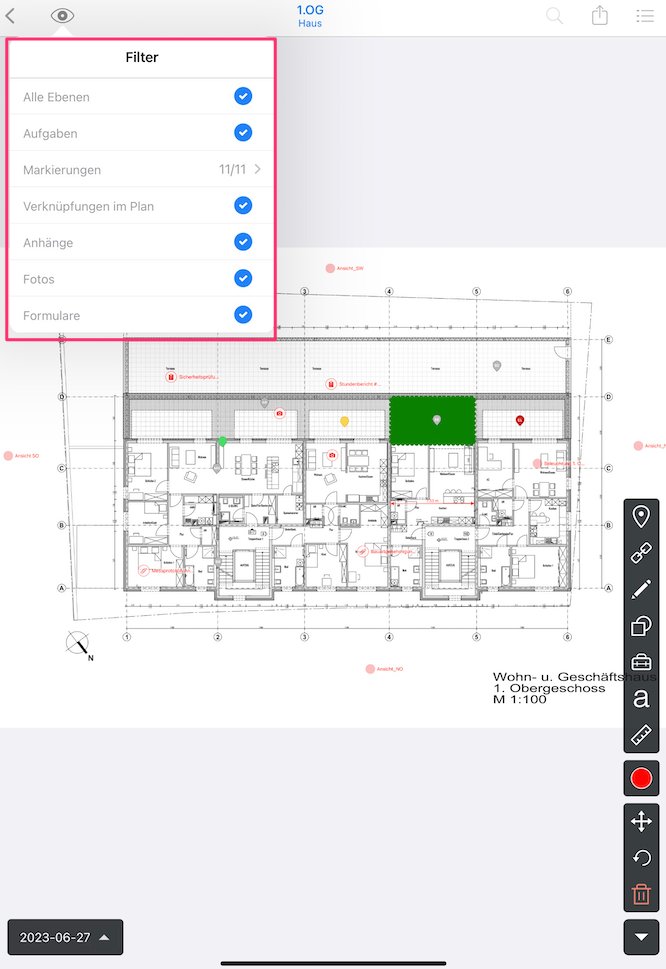

Wenn Sie viele Aufgaben und Markierungen in Ihren Plänen haben, möchten Sie vielleicht die Möglichkeit haben, eine vollständig bereinigte Version zu sehen oder nur bestimmte Ebenen, d. h. Farben, von Markierungen anzuzeigen. In der oberen linken Ecke sehen Sie ein Augensymbol, mit dem Sie genau das tun können:

Deaktivieren Sie das Kontrollkästchen "Alle Ebenen", um Ihren Plan ohne ausgeblendete Markierungen anzuzeigen, oder wählen Sie die einzelnen Aufgabentypen, Markierungsfarben und Verknüpfungstypen aus, die Sie sehen möchten.
