Überblick

Aufgaben, die in 3D erstellt werden, verhalten sich genauso wie Aufgaben, die auf 2D‑Plänen erstellt werden. Sie können zugewiesen, kategorisiert, nachverfolgt, gefiltert und in Berichten ausgewertet werden. Zusätzlich bieten sie jedoch einen besseren Kontext, da die Aufgabe an einer exakten Position im 3D‑Modell verankert wird.

Fieldwire unterstützt Projekte, die:

ausschließlich in 2D arbeiten
ausschließlich in 3D arbeiten
sowohl 2D‑Pläne als auch 3D‑Modelle gemeinsam nutzen

Diese Flexibilität ermöglicht es Teams, 3D schrittweise einzuführen, ohne bestehende 2D‑Arbeitsabläufe zu unterbrechen.

Häufige Anwendungsfälle für Aufgaben in 3D

Aufgaben in 3D eignen sich besonders gut für Themen, bei denen ein räumlicher Zusammenhang über mehrere Gewerke oder Systeme hinweg wichtig ist, darunter:

Installationen
Qualitätsprüfungen
Beobachtungen
Mängel und Kollisionen

Wenn zum Beispiel ein Problem sowohl sanitäre als auch elektrische Systeme betrifft, können Sie durch das Erstellen einer Aufgabe im 3D‑Modell klar darstellen, wie diese Elemente räumlich miteinander zusammenhängen. Auf einem einzelnen 2D‑Plan ist dieser Zusammenhang oft nur schwer erkennbar.

Das Referenzieren eines 3D‑Modells aus einer in 2D erstellten Aufgabe

Wenn Ihr Projekt hauptsächlich mit 2D‑Plänen arbeitet (beispielsweise wenn 2D‑Pläne die vertraglich bindenden Pläne sind), können Sie dennoch auf das 3D‑Modell zugreifen, um zusätzliche Informationen zu erhalten.

Wenn eine Aufgabe auf einem 2D‑Plan erstellt wird, der mit einem 3D‑Modell kalibriert ist:

Die Aufgabe enthält eine Option, um direkt zur entsprechenden Position im 3D‑Modell zu springen.
Das 3D‑Modell öffnet sich an den passenden Koordinaten
Für in 2D erstellte Aufgaben wird im 3D‑Modell kein Aufgaben‑Pin angezeigt.

Warum wird für in 2D erstellte Aufgaben kein Aufgaben‑Pin im 3D‑Modell angezeigt?

2D‑Pläne sind an eine einzige Höhe gebunden. Ein Pin würde im 3D‑Modell oft auf der falschen Ebene erscheinen (beispielsweise auf dem Boden statt bei einer Deckeninstallation). Um Missverständnisse und falsche Positionierungen zu vermeiden, zeigt Fieldwire keine Aufgaben‑Pins für 2D‑Aufgaben im 3D‑Modell an.

Aufgaben direkt im 3D‑Modell erstellen

Für Projekte, die hauptsächlich (oder ausschließlich) mit 3D‑Modellen arbeiten, können Aufgaben direkt im 3D‑Modell angelegt werden.

Wenn Sie eine Aufgabe im 3D‑Modell erstellen:

Wird ein Aufgaben‑Pin an der ausgewählten Position im Modell platziert.
Wird automatisch eine 3D‑Vorschau (Miniaturbild) für die Aufgabe erzeugt.
Die Aufgabe verhält sich wie jede andere Fieldwire‑Aufgabe (Zuweisungen, Kategorien, Tags, Fälligkeitsdaten usw.)

So erstellen Sie eine Aufgabe in einem 3D‑Modell

Sie können Aufgaben direkt im 3D‑Modell erstellen, um Sachverhalte zu erfassen, die von räumlichem Kontext über mehrere Gewerke oder Ebenen hinweg profitieren.

WICHTIG: Bevor Sie beginnen, prüfen Sie Folgendes:

Stellen Sie sicher, dass Ihr Projekt nicht mehr als 20 hochgeladene 3D-Modelle gleichzeitig enthält. Sobald Sie das 21. Modell zu Ihrem Projekt hinzufügen, ist die Gesamtansicht der Modelle, in die Sie die Aufgaben hinzufügen, nicht mehr möglich.
Ihr Projekt muss ein 3D‑Modell enthalten.
(Optional) Wenn Sie 3D‑Aufgaben auf 2D‑Plänen sehen möchten, müssen diese Pläne mit dem 3D‑Modell kalibriert sein.

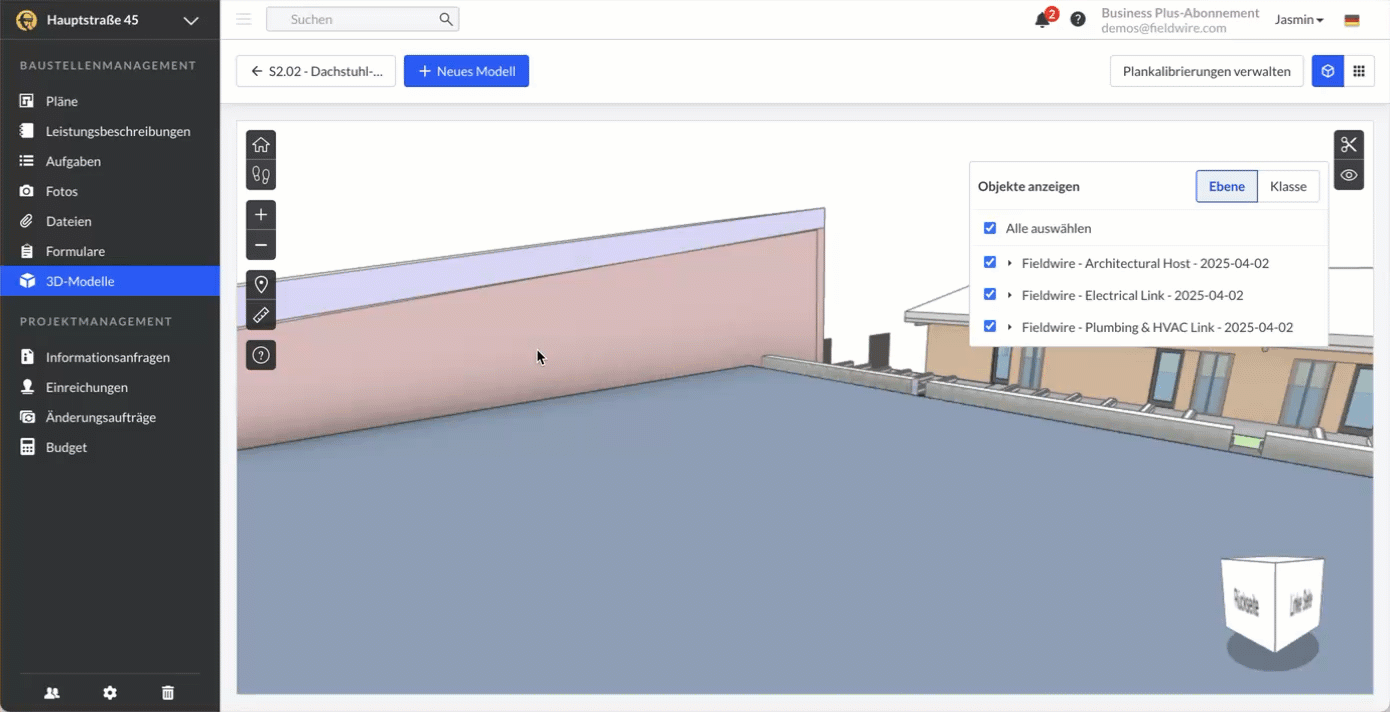

Vorgehensweise

Öffnen Sie das 3D‑Modell.
- Öffnen Sie die Registerkarte „3D“ in Ihrem Projekt.
Navigieren Sie zur betreffenden Position.
- Navigieren Sie durch Schwenken, Zoomen, Drehen oder durch Schnitte im Modell zur genauen Stelle, an der das Problem auftritt.
Erstellen Sie die Aufgabe.
- Wählen Sie das Werkzeug „Aufgabe“.
- Klicken Sie direkt in das Modell, um den Aufgaben‑Pin zu platzieren.
Füllen Sie die Aufgabendetails aus.
- Fügen Sie einen Titel und eine Beschreibung hinzu.
- Weisen Sie die Aufgabe zu und legen Sie Fälligkeitsdatum, Kategorie, Priorität und Tags fest, falls erforderlich.
Speichern Sie die Aufgabe.
- Fieldwire erstellt automatisch eine 3D‑Vorschau der Position.
- Die Aufgabe ist nun mit dem 3D‑Modell verknüpft.

Was als Nächstes passiert

Wenn Ihr Projekt kalibrierte 2D‑Pläne enthält, erscheint die Aufgabe auf allen relevanten Plänen in der entsprechenden Höhe.
Die Aufgabe kann wie jede andere Aufgabe angezeigt, gefiltert und in Berichten ausgewertet werden.

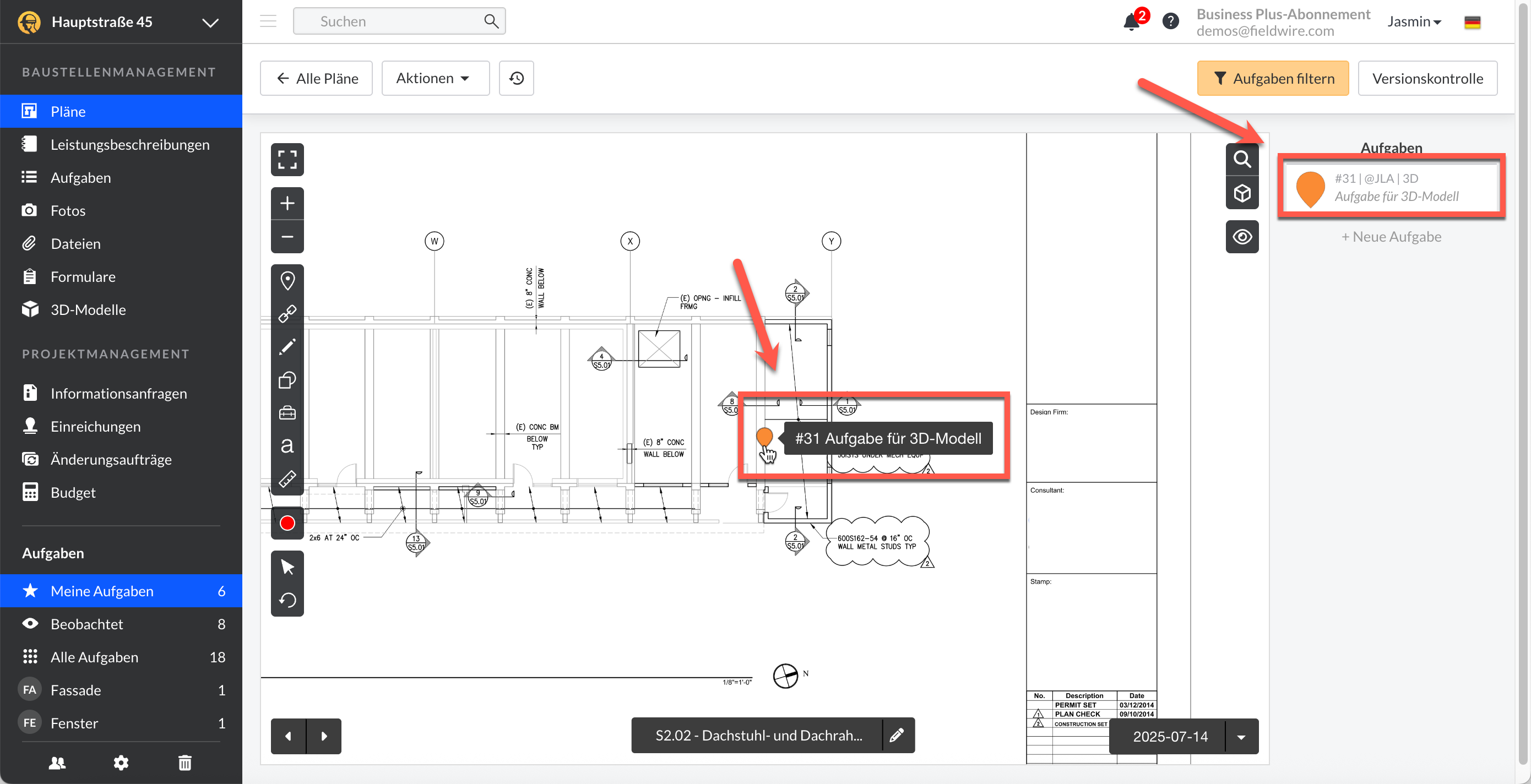

Wie 3D‑Aufgaben auf 2D‑Plänen angezeigt werden

Wenn Ihr Projekt 2D‑Pläne enthält, die mit dem 3D‑Modell kalibriert sind, werden in 3D erstellte Aufgaben automatisch auf allen relevanten Plänen angezeigt – und zwar auf der Höhe, die der Position des Aufgaben‑Pins am nächsten liegt und darunter liegt.

In der Baupraxis wird die Höhe in der Regel anhand des AFF‑Niveaus (Above Finished Floor, auf deutsch: über dem fertigen Boden) definiert. Das bedeutet: Aufgaben, die beispielsweise im zweiten Obergeschoss erstellt werden, erscheinen auf dem zugehörigen 2D‑Plan auf der Höhe „fertiger Fußboden – zweites Obergeschoss“.

Das bedeutet:

Eine einzelne Aufgabe kann auf mehreren Gewerkeplänen erscheinen (zum Beispiel sowohl im Sanitärplan als auch im Elektroplan).
Nutzerinnen und Nutzer auf der Baustelle können die Aufgabe weiterhin in einer vertrauten, planbasierten Ansicht sehen.
Aufgaben sind nicht mehr auf einen einzigen Plan beschränkt, wenn das Problem mehrere Systeme betrifft.

Wenn ein Plan zu unübersichtlich wird, können Sie Filter (z. B. Kategorie, Verantwortliche, Gewerk) verwenden, um zu steuern, welche Aufgaben sichtbar sind.

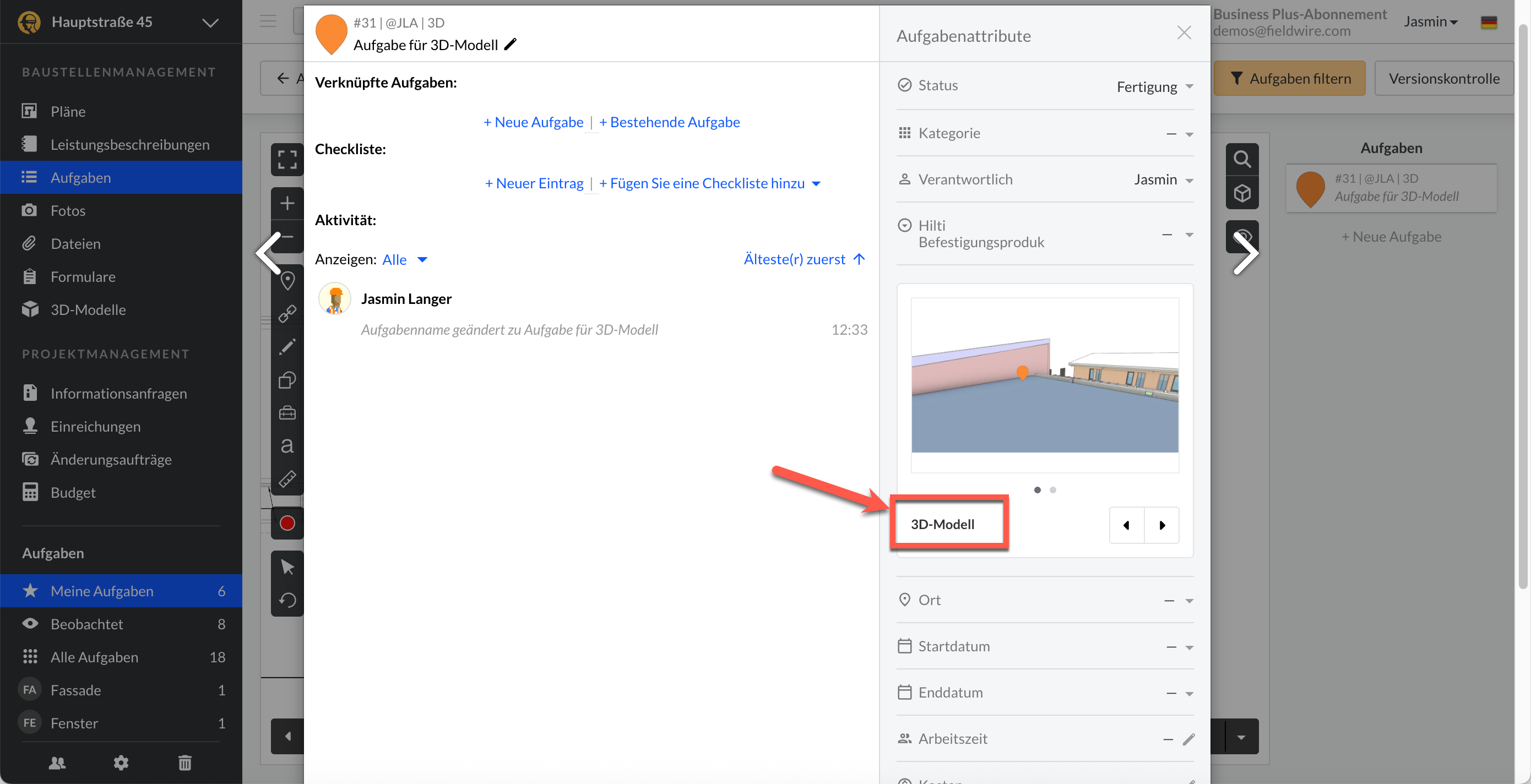

Aufgabendetails bei Verknüpfung mit einem 3D‑Modell

Für in 3D erstellte Aufgaben:

In der Aufgabenübersicht wird anstelle einer Plan‑Nummer „3D‑Modell“ angezeigt.

Die Aufgaben‑Vorschau zeigt ein Abbild der Position im 3D‑Modell.

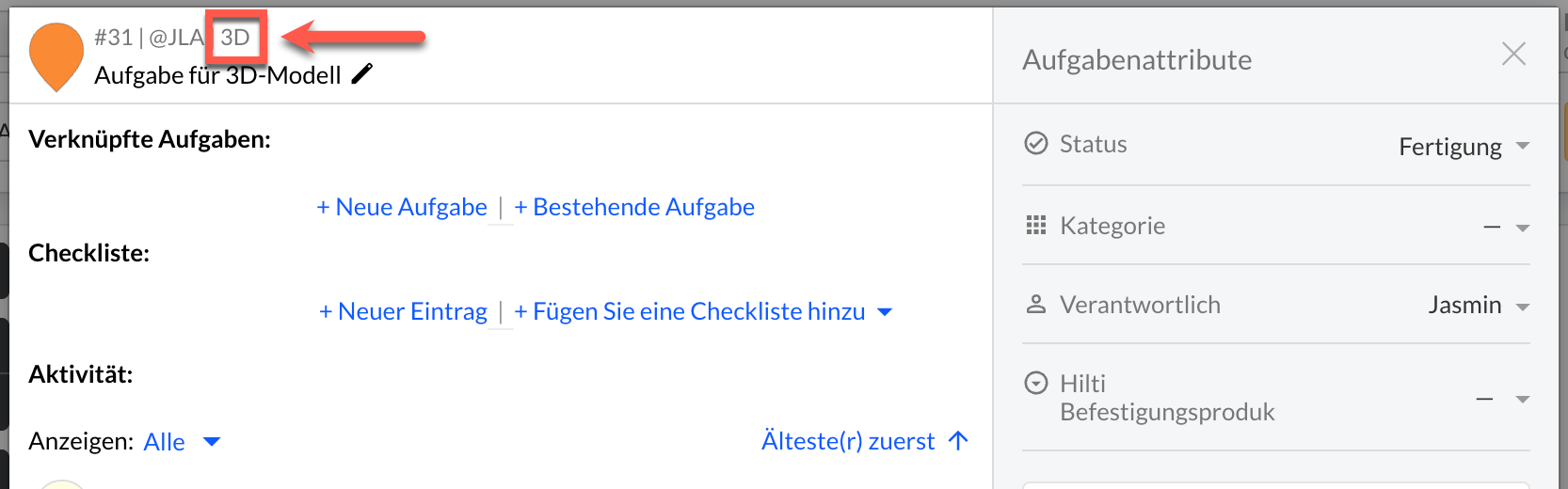

Die Aufgabe weist klar aus, dass sie mit dem 3D‑Modell verknüpft ist.

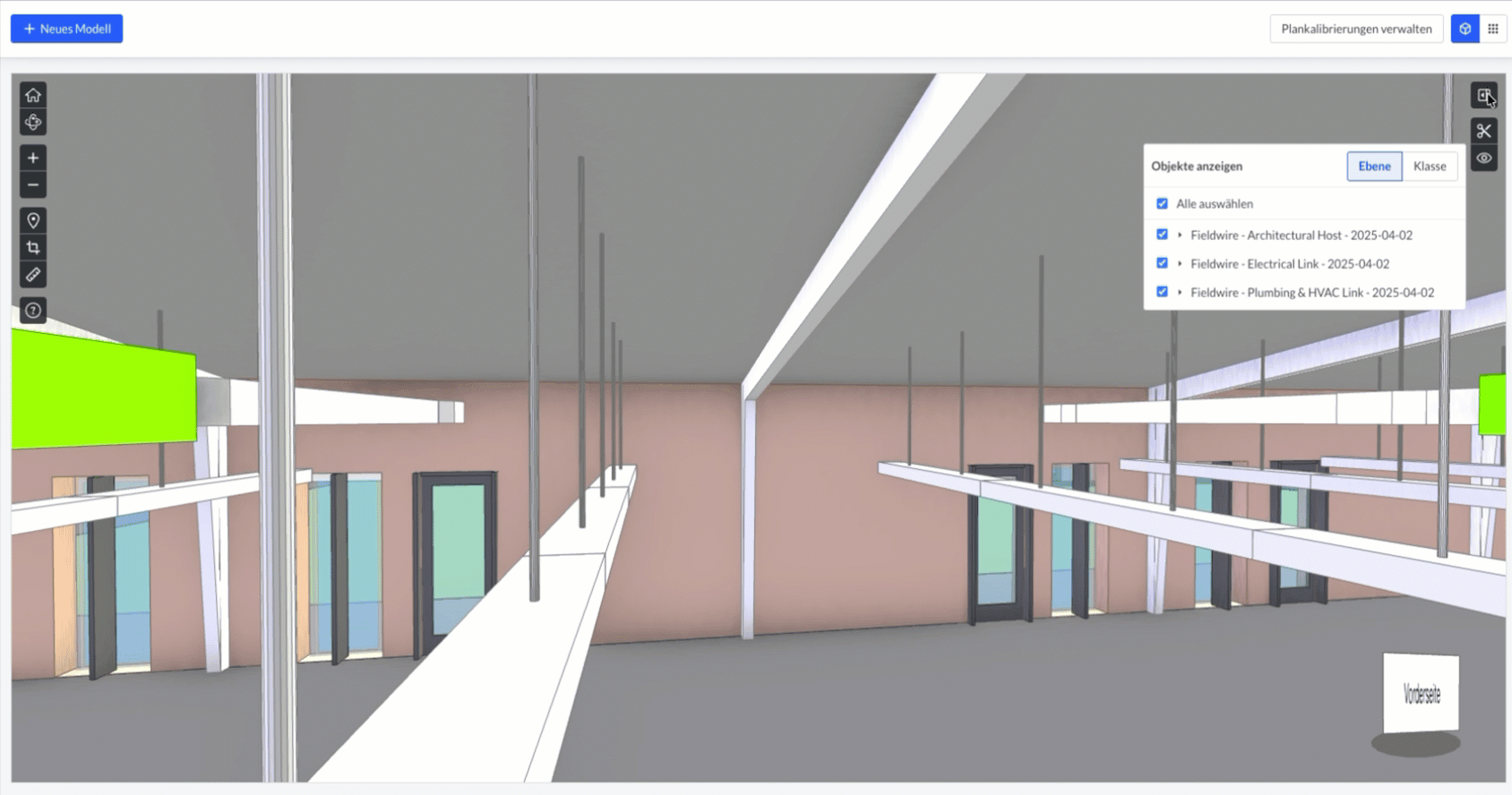

Aufgaben im 3D-Modell anzeigen und verwalten

Mit Fieldwire können Sie Aufgaben mithilfe einer aktualisierten Aufgaben-Seitenleiste direkt im 3D-Modell verwalten. So können Sie schnell alle zugehörigen Aufgaben einsehen und mit ihnen interagieren, ohne die 3D-Ansicht zu verlassen.

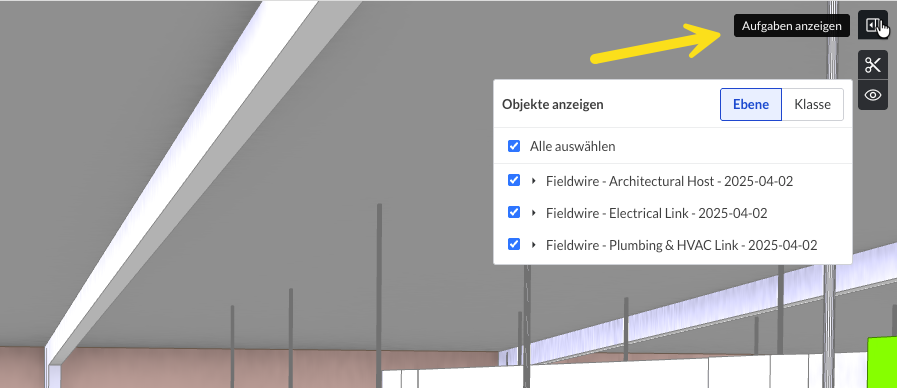

Aufgaben im 3D-Modell ein- oder ausblenden

Beim Anzeigen eines 3D-Modells können Sie die Sichtbarkeit von Aufgaben über die Schaltfläche in der rechten Seitenleiste umschalten:

Bewegen Sie den Mauszeiger über die Schaltfläche in der Seitenleiste, wenn diese geschlossen ist, um „Aufgaben anzeigen“ zu sehen
Klicken Sie auf die Schaltfläche, um: Die Seitenleiste zu öffnen
- Alle Aufgaben anzuzeigen, die direkt mit dem 3D-Modell verknüpft sind
- Bewegen Sie den Mauszeiger über die Schaltfläche in der Seitenleiste, wenn diese geöffnet ist, um „Aufgaben ausblenden“ anzuzeigen
Klicken Sie erneut auf die Schaltfläche, um:
- Die Seitenleiste auszublenden
- Alle Aufgaben-Pins aus dem 3D-Viewer auszublenden

Es werden nur Aufgaben-Pins angezeigt, die vor den Modellobjekten sichtbar sind, wodurch die visuelle Unübersichtlichkeit verringert wird.

Aufgabenliste in der 3D-Seitenleiste

Wenn die Seitenleiste geöffnet ist:

Alle mit dem 3D-Modell verknüpften Aufgaben werden angezeigt
Die Aufgaben sind nach Status gruppiert und sortiert, wobei dieselbe Reihenfolge von links nach rechts wie in der Kanban-Ansicht verwendet wird
Wenn im 3D-Modell keine Aufgaben vorhanden sind, wird in der Seitenleiste ein leerer Status angezeigt

Durch Klicken auf eine beliebige Aufgabe in der Seitenleiste wird das Modalfenster mit den Aufgabendetails geöffnet.

Interaktion mit Aufgaben in der 3D-Ansicht

Ein Klick auf eine Aufgaben-Markierung direkt im 3D-Modell öffnet das Aufgaben-Modalfenster
Ein Klick auf die 3D-Miniaturansicht einer Aufgabe öffnet ebenfalls die Seitenleiste und zeigt alle zugehörigen Aufgaben an
Wenn die Seitenleiste geschlossen ist und Sie auf „+ Neue Aufgabe“ klicken, öffnet sich die Seitenleiste automatisch

Dies erleichtert das Wechseln zwischen der räumlichen Ansicht der Aufgaben im Modell und der Überprüfung ihrer Details.

Berichte und Exporte

Aufgaben, die in 3D erstellt wurden, werden vollständig in Berichten und Exporten unterstützt.

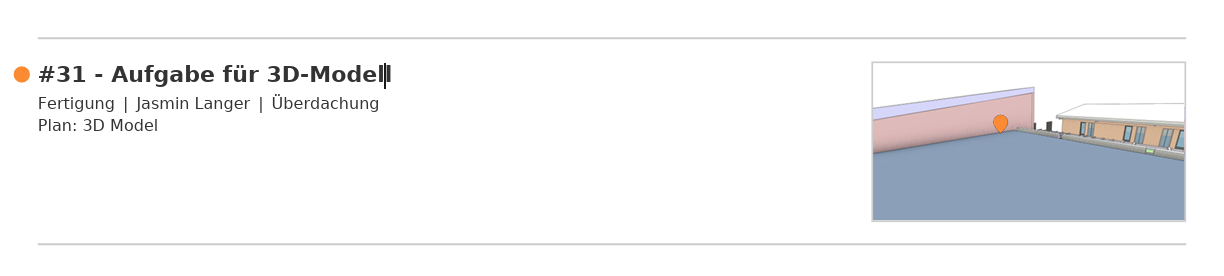

PDF‑Berichte

In der Spalte „Plan“ wird für 3D‑Aufgaben „3D‑Modell“ angezeigt.
Die Minikarte wird durch eine 3D‑Vorschau ersetzt.
2D‑ und 3D‑Aufgaben können gemeinsam im selben Bericht erscheinen.

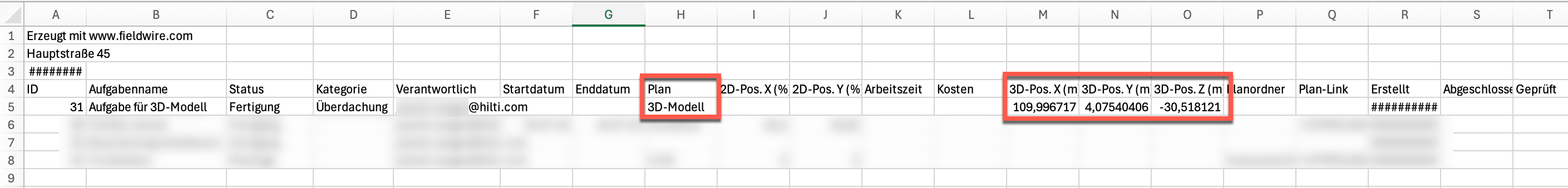

CSV‑Berichte

In der Spalte „Plan“ erscheint ebenfalls „3D‑Modell“.
Zusätzliche Spalten enthalten die X‑, Y‑ und Z‑Koordinaten der Aufgabe.

Bestehende Berichtsvorlagen müssen nicht angepasst werden.

Verhalten auf mobilen Geräten

Aufgaben, die in 3D erstellt wurden, synchronisieren vollständig auf mobile Endgeräte, einschließlich vieler Aufgabendetails.

3D‑Aufgaben werden auf mobilen Geräten als quadratische Aufgaben dargestellt.
Die Plan‑Vorschau wird in der mobilen Ansicht nicht angezeigt.

Wesentliche Informationen

Aufgaben können in 2D‑Plänen, in 3D‑Modellen oder in beiden erstellt werden.
In 2D erstellte Aufgaben können zu ihrer Position im 3D‑Modell springen (ohne dass ein Pin angezeigt wird).
In 3D erstellte Aufgaben können auf mehreren kalibrierten 2D‑Plänen erscheinen.
Berichte und Exporte unterstützen 3D‑Aufgaben vollständig.
Bestehende 2D‑Arbeitsabläufe bleiben unverändert nutzbar.

Fehlerbehebung und häufig gestellte Fragen

Warum wird für eine in 2D erstellte Aufgabe kein Aufgaben‑Pin im 3D‑Modell angezeigt?

Aufgaben, die auf 2D‑Plänen erstellt werden, zeigen keinen Pin im 3D‑Modell an. Der Grund dafür ist, dass 2D‑Pläne an eine feste Höhe gebunden sind. Dies kann im 3D‑Modell zu einer ungenauen Platzierung führen, beispielsweise wenn ein Problem an der Decke fälschlicherweise auf Bodenhöhe angezeigt würde.

Stattdessen enthalten in 2D erstellte Aufgaben eine Option, um direkt zur entsprechenden Position im 3D‑Modell zu springen.

Warum erscheint meine in 3D erstellte Aufgabe auf mehreren Plänen?

In 3D erstellte Aufgaben sind einem räumlichen Standort zugeordnet – nicht einem einzelnen Plan. Wenn mehrere 2D‑Pläne auf dieselbe Höhe kalibriert sind (zum Beispiel Sanitär‑ und Elektropläne), erscheint die Aufgabe auf allen entsprechenden Plänen.

Dies erleichtert die Sichtbarkeit von Problemen, die mehrere Gewerke oder Systeme betreffen.

Meine Pläne sind zu voll. Wie kann ich die Aufgabenanzeige reduzieren?

Sie können Aufgabenfilter verwenden, um festzulegen, was angezeigt werden soll. Filtern können Sie unter anderem nach:

Kategorie
Verantwortlicher Person
Tags
Status

Durch Filtern können Sie sich auf die für Ihr Gewerk oder Ihren Arbeitsablauf relevanten Aufgaben konzentrieren.

Warum zeigt die Aufgabe „3D‑Modell“ statt einer Plan‑Nummer an?

In 3D erstellte Aufgaben sind nicht an einen einzelnen Plan gebunden.

Daher zeigt das Feld „Plan“ den Eintrag „3D‑Modell“ an.

Werden 3D‑Aufgaben in Berichten angezeigt?

Ja. In 3D erstellte Aufgaben werden vollständig unterstützt in:

Zusammenfassungen als PDF
Detaillierten PDF-Berichten
CSV-Berichten

In Berichten gilt:

Die Spalte „Plan“ zeigt „3D‑Modell“.
Die Aufgaben‑Vorschau zeigt ein 3D‑Abbild der Position.
CSV‑Exporte enthalten die X‑, Y‑ und Z‑Koordinaten.

Muss ich meinen Arbeitsablauf ändern, um Aufgaben in 3D zu verwenden?

Nein. 3D‑Aufgaben sind optional und ergänzen die bestehenden 2D‑Arbeitsabläufe, ohne sie zu ersetzen. Sie können weiterhin ausschließlich in 2D arbeiten, ausschließlich in 3D oder beides innerhalb desselben Projekts kombinieren.
