Descripción General y Contexto
Los planos son la columna vertebral de Fieldwire. Una vez hayas subido los planos de tu proyecto a la plataforma, tendrás acceso a numerosas funcionalidades tales como anotaciones, toma de medidas, creación y asignación de tareas en los planos, etc. También podrás asegurarte de que tu equipo tendrá acceso a la última versión de los planos en todo momento.
Cómo subir planos
Nota: Sólo los Administradores de un proyecto pueden añadir o eliminar planos.
Paso 1:

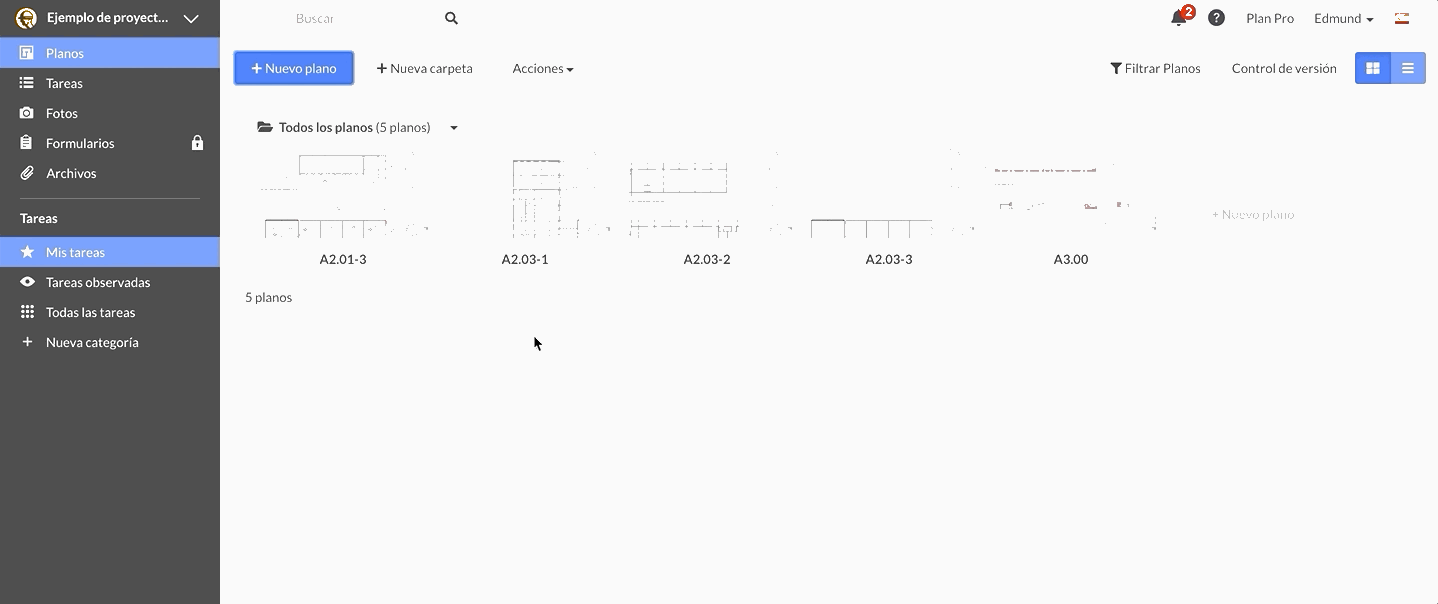

Accede a la pestaña "Planos" desde la barra lateral izquierda y haz clic en el botón "+Nuevo plano". Tendrás la opción de subir los planos directamente desde tu ordenador, a través de nuestro Plugin de Revit (versión Pro) o de nuestra sincronización bidireccional con Box / Dropbox / OneDrive (versión Business).
Nota: También podrás subir planos desde Google Drive, OneDrive, OneDrive Business, Gmail o un link (URL).
Nota: Nuestra tecnología OCR (ROC, en español: Reconocimiento Óptico de Caracteres), la cual escanea, nombra, versiona y crea hipervínculos entre planos automáticamente, suele funcionar mejor con archivos PDF que utilicen una fuente legible TrueType. No obstante, también puedes subir archivos JPEG y PNG.
Paso 2:

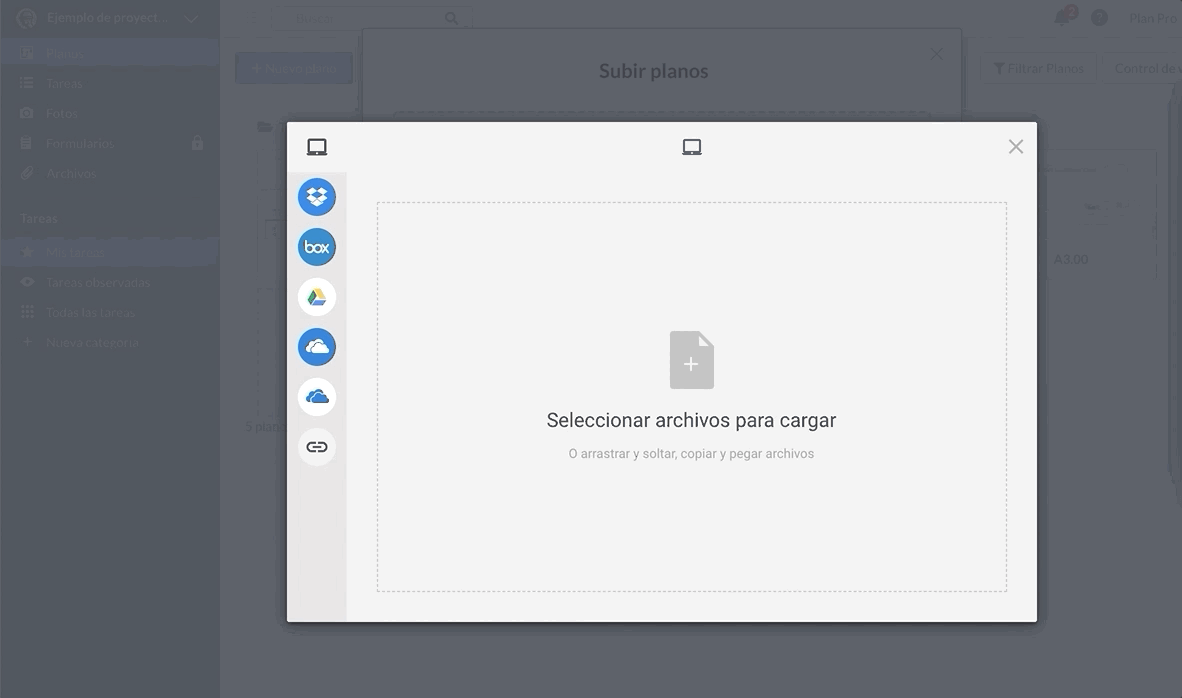

Selecciona (o arrastra) el/los plano/s que quieras subir a Fieldwire y haz clic en "Subir".
Consejo: Si seleccionas un archivo PDF con varias páginas, asegúrate de que la orientación es la correcta antes de subirlo, ya que rotar cada una de las hojas después puede resultar laborioso.
Consejo: Si utilizas el método de sincronización bidireccional de Box / Dropbox / OneDrive, ten en cuenta que el nombre del archivo importado se utilizará como nombre del plano. De este modo, aconsejamos nombrarlo correctamente antes de la sincronización para así evitar tener que editarlo una vez haya sido cargado en el proyecto.

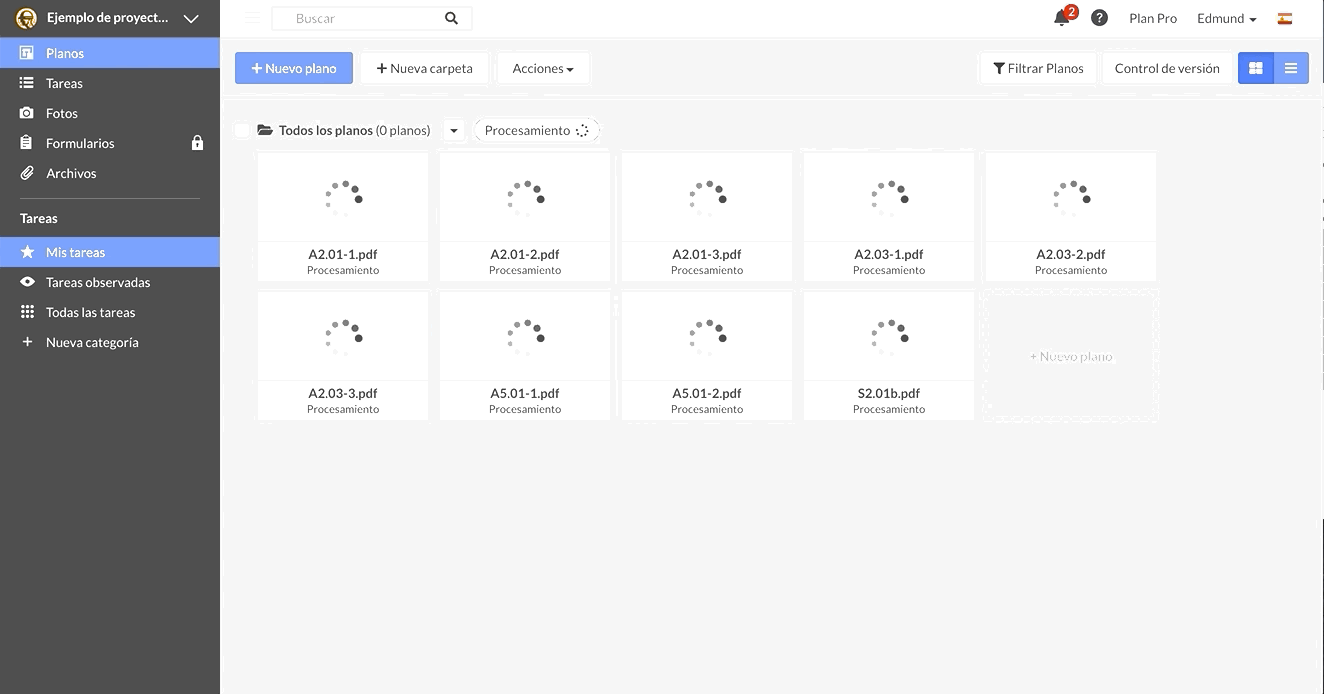

Una vez seleccionados los planos a subir a Fieldwire, éstos comenzarán a ser procesados. Durante este proceso, aparecerá un círculo dando vueltas, tiempo durante el cual el OCR nombrará, versionará y creará hipervínculos automáticos entre tus planos. Ten en cuenta que esto podría tardar unos minutos si subes un gran volumen de planos.

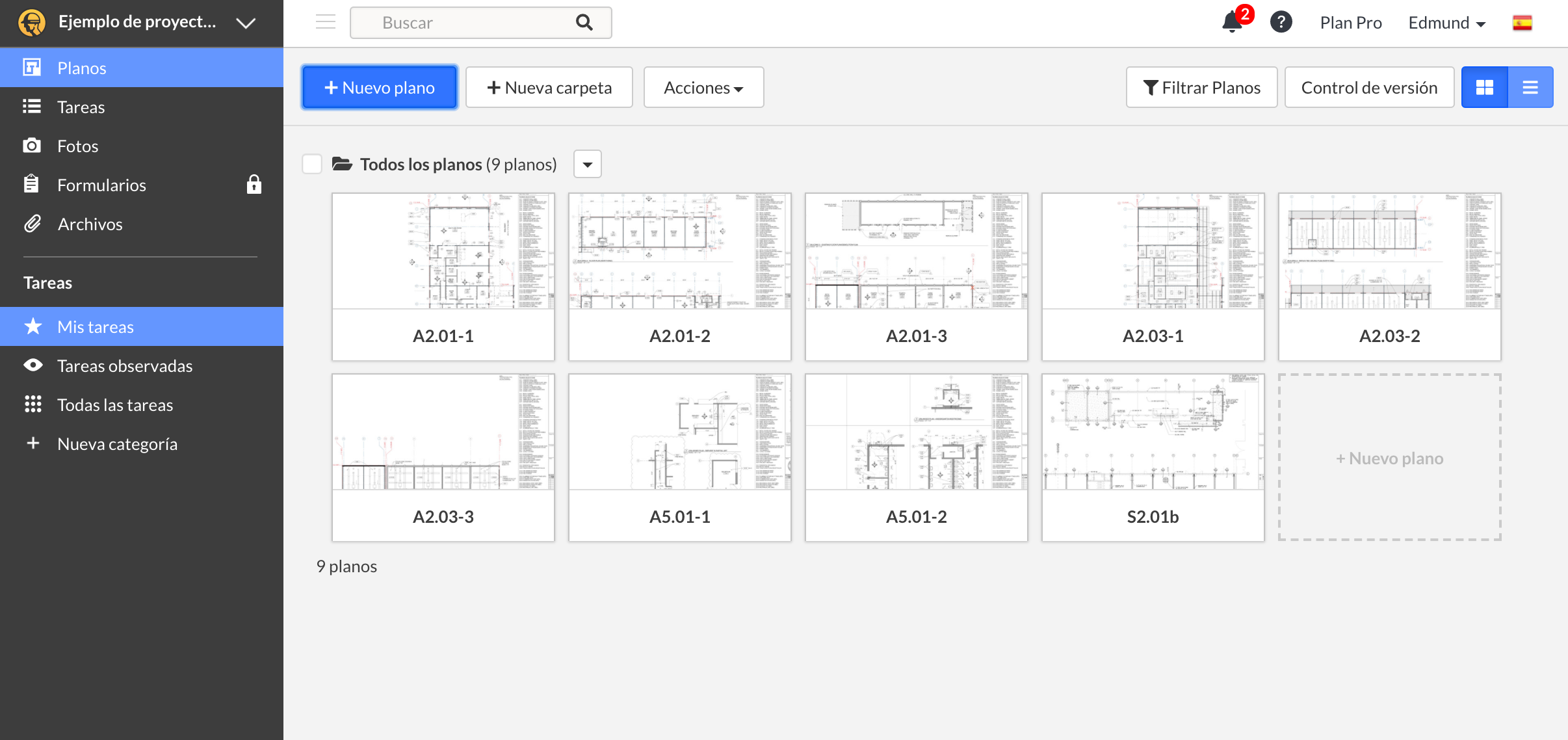

Una vez los planos se han subido a la plataforma, aparecerán en forma de pequeños iconos o miniaturas junto con su nombre y descripción (en caso de tener una).
Subida de múltiples planos simultáneamente

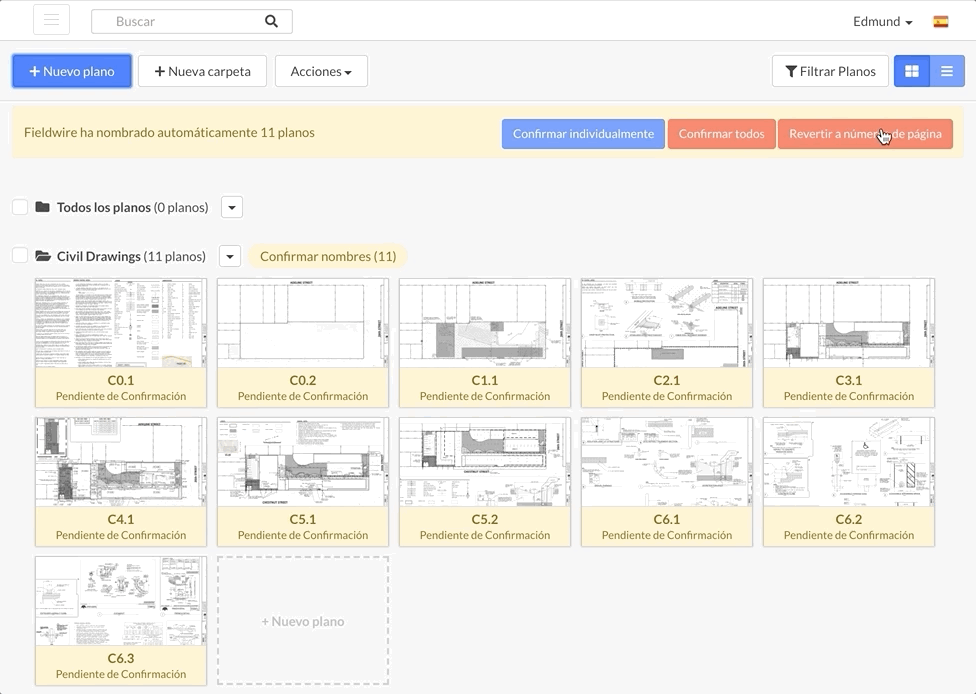

Puedes subir múltiples planos de una vez si éstos forman parte de un mismo archivo PDF (el tamaño máximo del documento a subir es de 1 GB). De forma automática, Fieldwire separará y renombrará cada una de las páginas del documento.
Consejo: Echa un vistazo a este artículo para obtener más información sobre los diferentes tipos de archivos que puedes subir a la pestaña "Planos".
Resolver conflictos de versiones

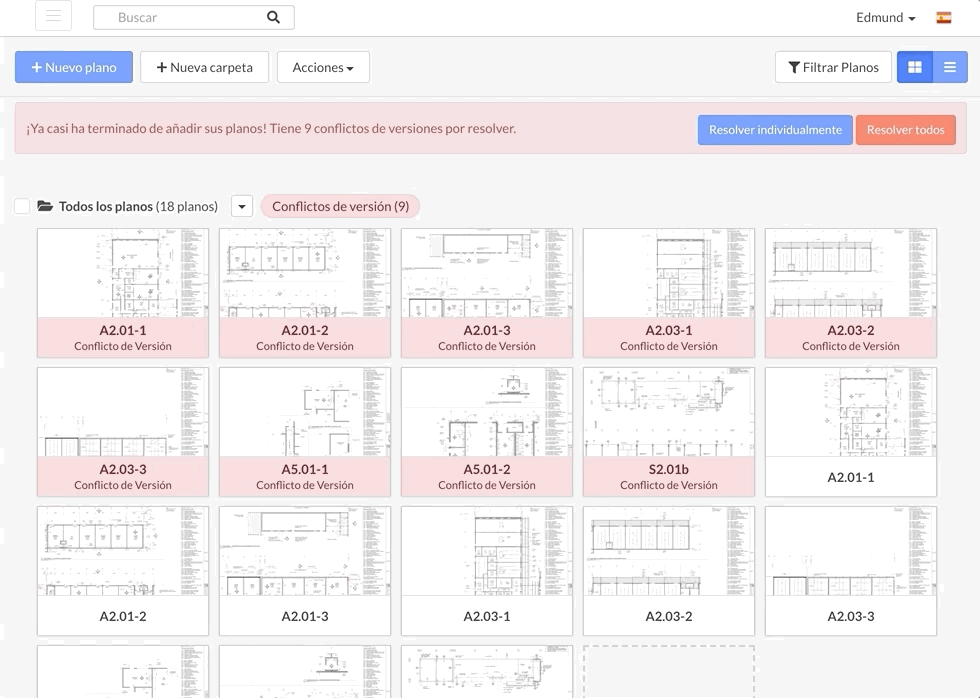

Si subes un PDF multipágina o si subes una nueva versión de un plano existente, es posible que tengas que confirmar los nombres de los planos. Si éste fuera el caso, aparecería una petición de confirmación en color rojo en la parte superior de la página. Ten en cuenta que no podrás acceder a los planos hasta que resuelvas estos conflictos.

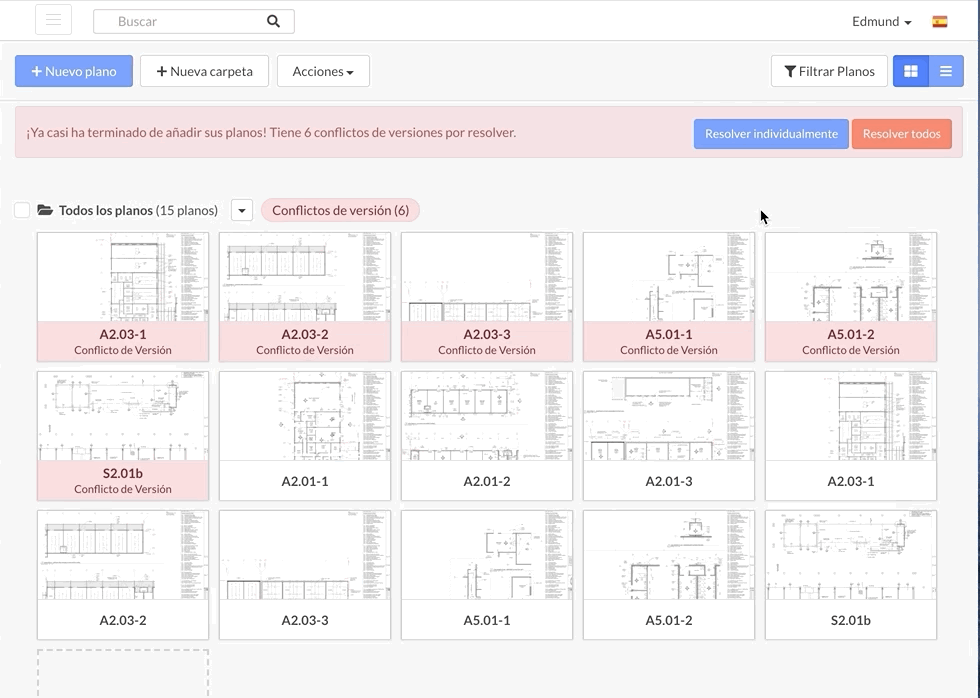

Para comenzar a confirmar los nombres de los planos, deberás hacer clic en el botón "Resolver individualmente".
Se abrirá entonces una ventana en la que podrás ver diferentes imágenes de cada plano, incluyendo la zona donde se encuentra el nombre del mismo.
Fieldwire intenta nombrar de forma automática todos los planos subidos a la plataforma, pero, en algunas ocasiones, el sistema de reconocimiento de caracteres falla o no es capaz de leer la información del plano por el tipo de PDF subido. En estos casos, deberás editar el nombre de cada plano y confirmarlo.
Nota: Si no deseas que el plano se añada como una nueva versión de un plano existente, puedes optar por cambiar el nombre del mismo y después seleccionar "Confirmar".
Revertir a números de páginas

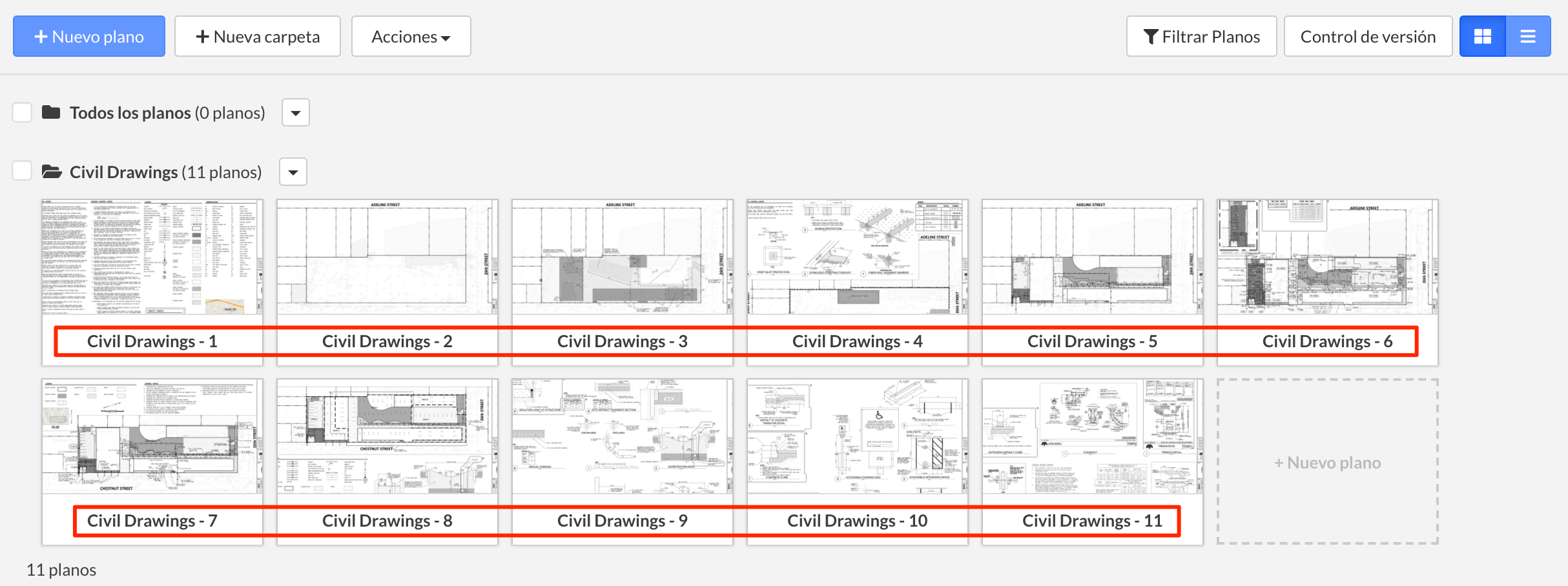

Después de que el sistema de reconocimiento de caracteres (OCR) de Fieldwire haya nombrado los planos, siempre tienes la opción de revertir los nombres de los planos a números de páginas. Basta con seleccionar "Revertir a números de páginas" y especificar una convención de nombres.
Nota: Ésta es una herramienta muy útil si no quieres que los planos se versionen automáticamente.
