Resumen

Optimizar los nombres de sus planos garantiza que aproveche al máximo nuestros potentes atajos automáticos en el sistema Fieldwire. Este artículo contiene dos formas de editar los nombres de los planos; puede utilizar nuestra herramienta OCR para renombrar los planos por lotes automáticamente, o puede editar los planos por lotes manualmente.

Por defecto, sus planos se mostrarán en Fieldwire en orden alfanumérico.

Debido a la naturaleza intrínseca de la denominación de planos y nuestra función de enlaces, también hemos incluido información contextual sobre los enlaces. Si encuentra un problema con los enlaces, le recomendamos revisar también este artículo: Preguntas y respuestas: ¿Por qué no se activan mis enlaces de plano?

Nota: En la pestaña Planos en Fieldwire, 'Nombres de plano' y 'Descripciones de plano' se denominan respectivamente 'Números de hoja / #' y 'Descripciones de hoja'.

Tabla de contenidos

¿Por qué necesitaría editar los nombres de los planos?

1. Para que los enlaces automáticos se activen, los nombres de sus planos deben coincidir exactamente con sus referencias. Si nuestro escáner no detecta una referencia que corresponda al nombre del plano al que debería enlazar su referencia, entonces editar el nombre del plano para que coincida con la referencia activará el enlace.

2. La versionado automático de Fieldwire depende de que los planos tengan títulos uniformes. Si sube una nueva versión de un plano existente y los títulos coinciden, nuestro sistema lo añadirá automáticamente como la versión más reciente de ese plano. Si los títulos no coinciden, entonces el nuevo plano se subirá como un archivo nuevo y distinto.

3. Incluir descripciones de planos le ayuda a buscar planos (ya que tanto los títulos como las descripciones son buscables en Fieldwire).

Ejemplos de convenciones útiles para nombrar planos


Cómo escanear planos usando OCR para renombrar por lotes

En lugar de actualizar manualmente cada plano, la función 'Escanear nombre / descripción' de Fieldwire le permite actualizar automáticamente los números y las descripciones de hoja en lote:

1. Seleccione la pestaña 'Planes' en la versión web de Fieldwire.

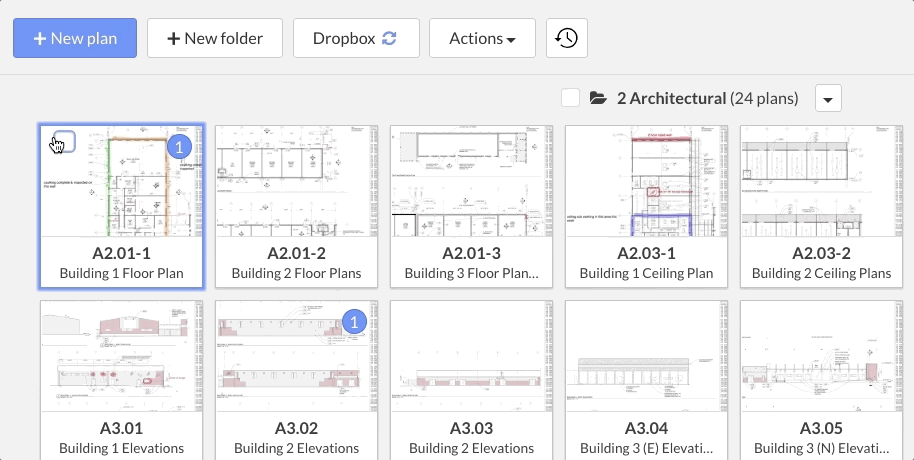

2. Seleccione los planos que desea renombrar pasando el cursor sobre la miniatura del plano y haciendo clic en la casilla de verificación en la esquina superior izquierda.

Consejo 1: Seleccione solo planos con el mismo bloque de título.
Consejo 2: Seleccione la casilla junto a una carpeta para elegir todos los planos dentro de esa carpeta.
Consejo 3: Mantenga presionada la tecla 'shift' para seleccionar varios planos a la vez.

3. Seleccione el botón 'Acciones' en la parte superior de la página, luego 'Escanear nombre/ descripción' en el menú desplegable:

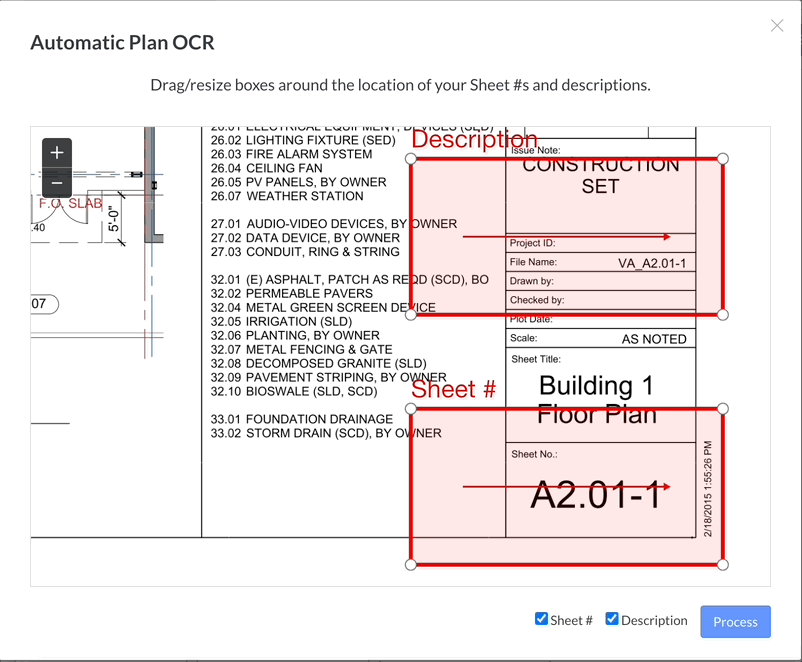

4. Redimensione los cuadros rojos dentro de la ventana emergente para indicar dónde se encuentran el número y la descripción del plano en el bloque de título. Acérquese y luego arrastre las esquinas de los cuadros de escaneo para redimensionar los cuadros rojos y cubrir el texto relevante.

Consejo 1: Asegúrese de que la flecha apunte en la dirección del texto.
Consejo 2: Dimensione con precisión los cuadros para que contengan solo el número y la descripción de la hoja.
Consejo 3: Intente redimensionar los cuadros para que no se incluyan líneas o texto no intencionados en la zona roja.

5. Seleccione 'Procesar' para iniciar el escaneo.

Consejo: También puede desmarcar las casillas 'Plan #' o 'Descripción' junto al botón 'Procesar' si desea limitar el escaneo a uno de estos atributos.

Cuando el escaneo haya finalizado, sus hojas deberían tener ahora los nombres y descripciones correctos. Puede repetir este proceso tantas veces como necesite.

¿Puedo editar por lotes nombres, etiquetas y descripciones de planos?

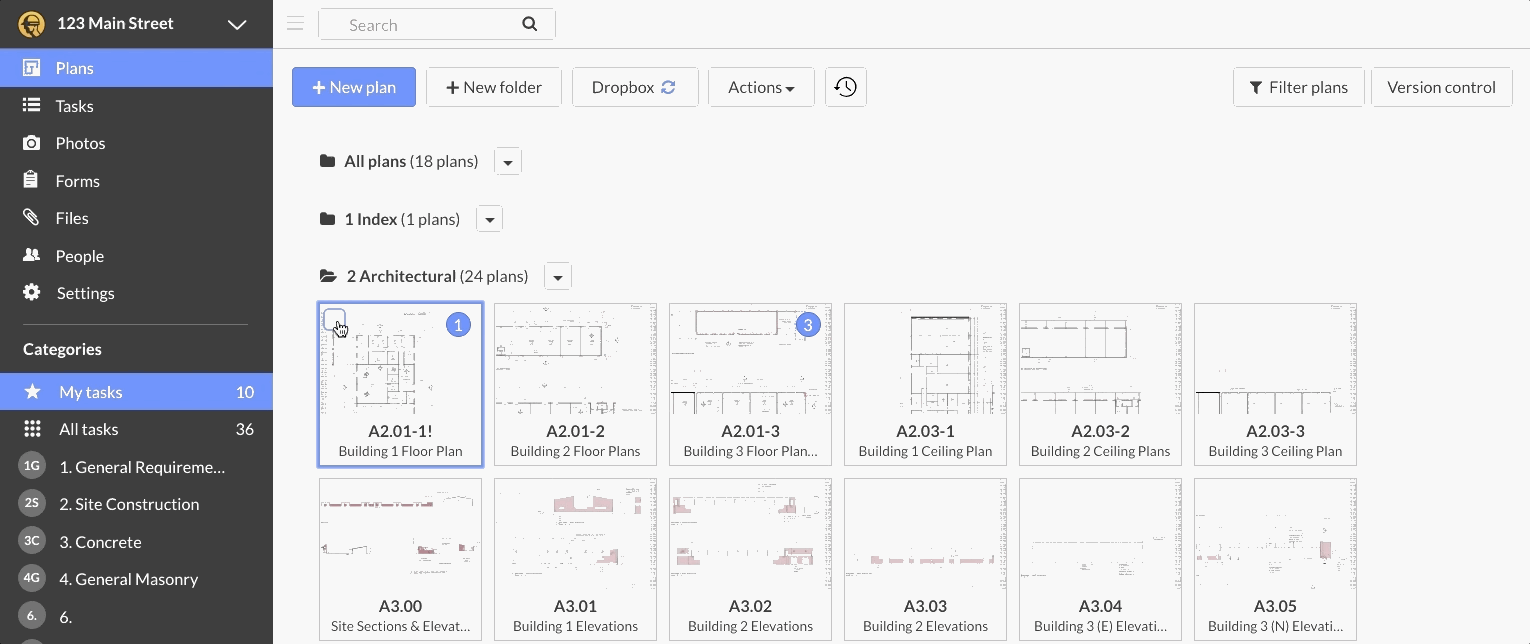

Si desea editar manualmente varios nombres de hoja a la vez (esto puede ser útil si su proyecto no tiene muchos planos, o si solo necesita ajustar algunos nombres de hoja), puede realizar una acción similar desde la pestaña 'Planes':

1. Navegue a la pestaña 'Planes' y seleccione los planos a editar.

2. Seleccione el botón rojo 'Acciones', luego seleccione 'Edición por lotes':

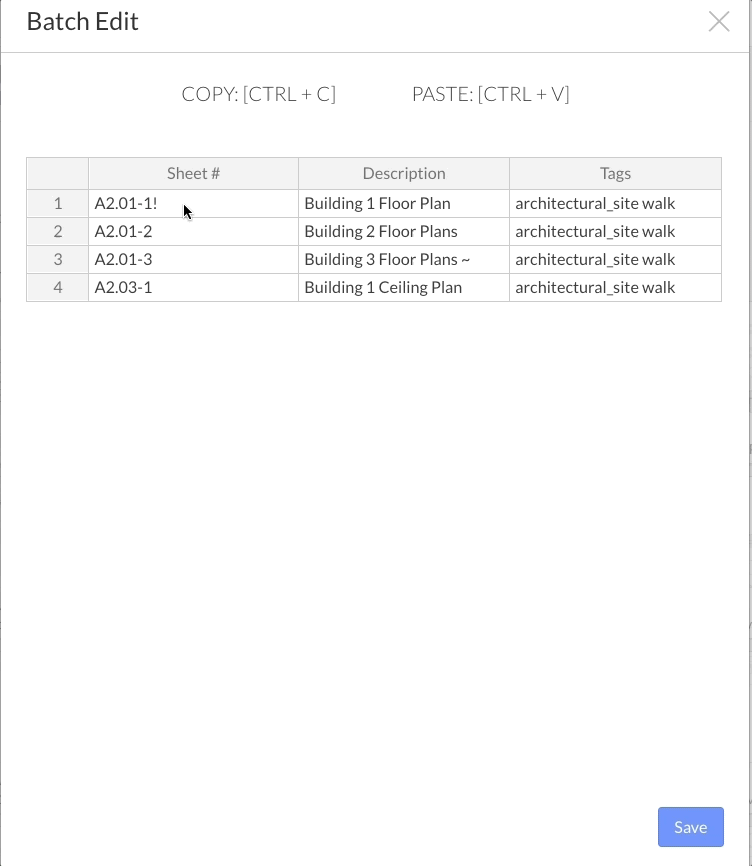

3. Aparecerá una ventana emergente que contiene el número de hoja, la descripción y las Etiquetas de plano relevantes en el plano seleccionado. Puede ajustar cada uno según considere oportuno:

4. Después de ajustar cada uno, seleccione el botón 'Guardar' para confirmar los cambios y actualizar los Planos.

¿Qué acciones desencadenan el reprocesamiento de los enlaces?

Algunas acciones que realiza en Fieldwire harán que cualquier enlace en sus hojas de plano se reprocesen y actualicen (si es necesario). Aquí está nuestra lista actual de esas acciones:

¿Cómo se ven los diferentes tipos de datos en Fieldwire cuando están enlazados?

Algunos enlaces en Fieldwire son visibles para los usuarios, pero no se pueden hacer clic cuando la hoja de plano se visualiza en ciertos contextos (por ejemplo, si exporta un plano y lo envía por correo electrónico a alguien, esa persona no podrá abrir y ver una tarea que esté enlazada en el plano si intenta hacer clic en ella). Aquí está nuestra información más actualizada sobre cómo funcionan nuestros enlaces en situaciones específicas:

Más información

Subiendo planos
