Contexte
La comparaison de plans est une fonctionnalité disponible avec les abonnements Pro, Business et Premier de Fieldwire. Avec cette fonctionnalité, vous pouvez comparer deux plans qu’ils soient deux versions du même plan ou deux plans distincts. Les différences entre les plans seront affichées en deux couleurs différentes vous permettant de voir rapidement les différences entre les plans pour vous aider à coordonner entre vos équipes et les contrôleurs des documents.
N.B. Les cohérences entre les plans sont indiquées en gris, tandis que les différences sont indiquées en rouge et en bleu.
Comment comparer vos plans

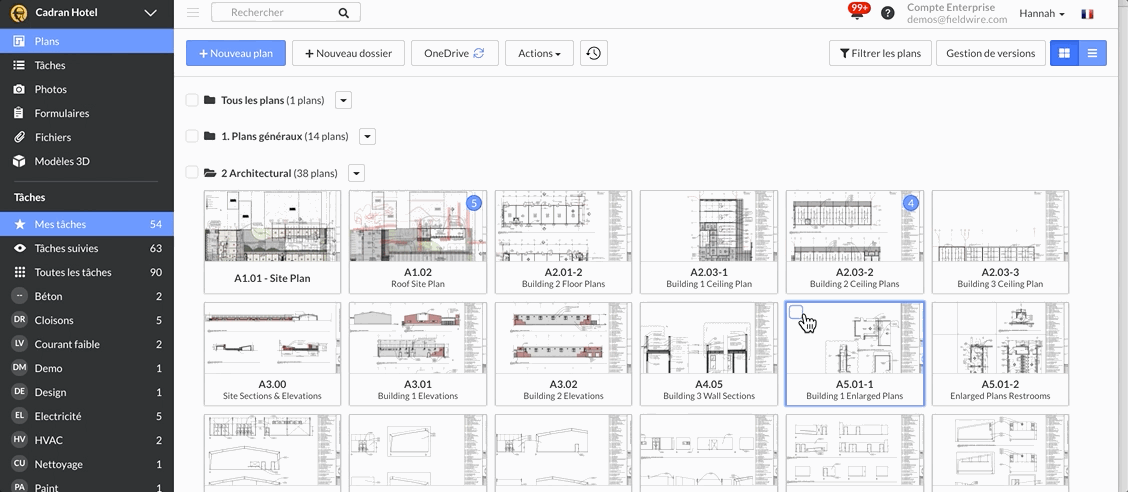

Pour comparer vos plans, ouvrez votre projet et sélectionnez les plans que vous souhaitez comparer. Cliquez sur le bouton rouge « Actions » et vous pourrez ensuite sélectionner les versions que vous souhaitez comparer.
N.B. Vous pouvez comparer deux versions du même plan ou deux plans différents.

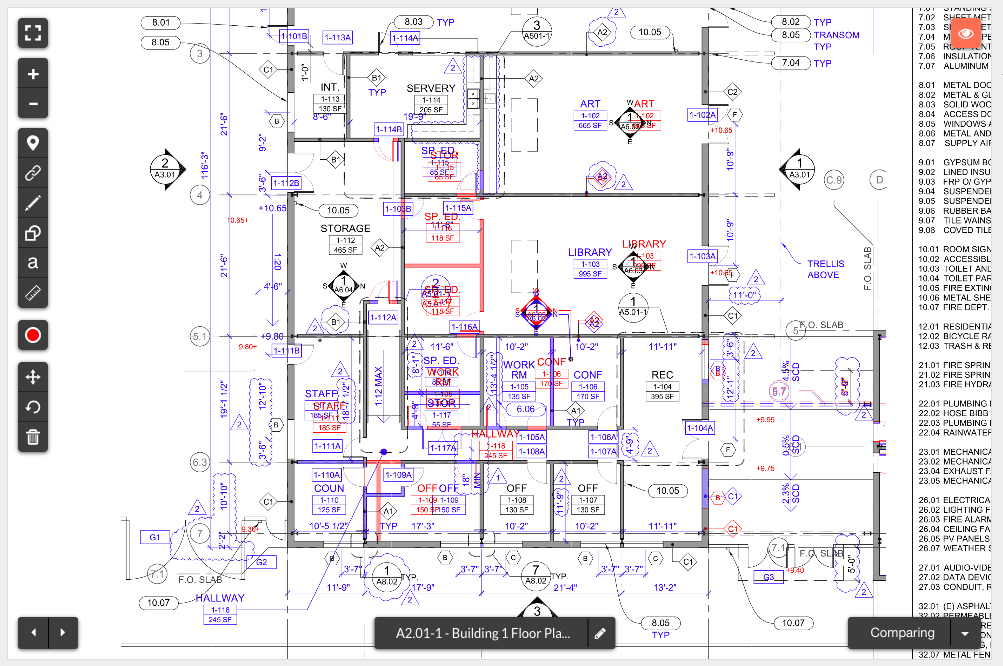

Comparer deux plans différents

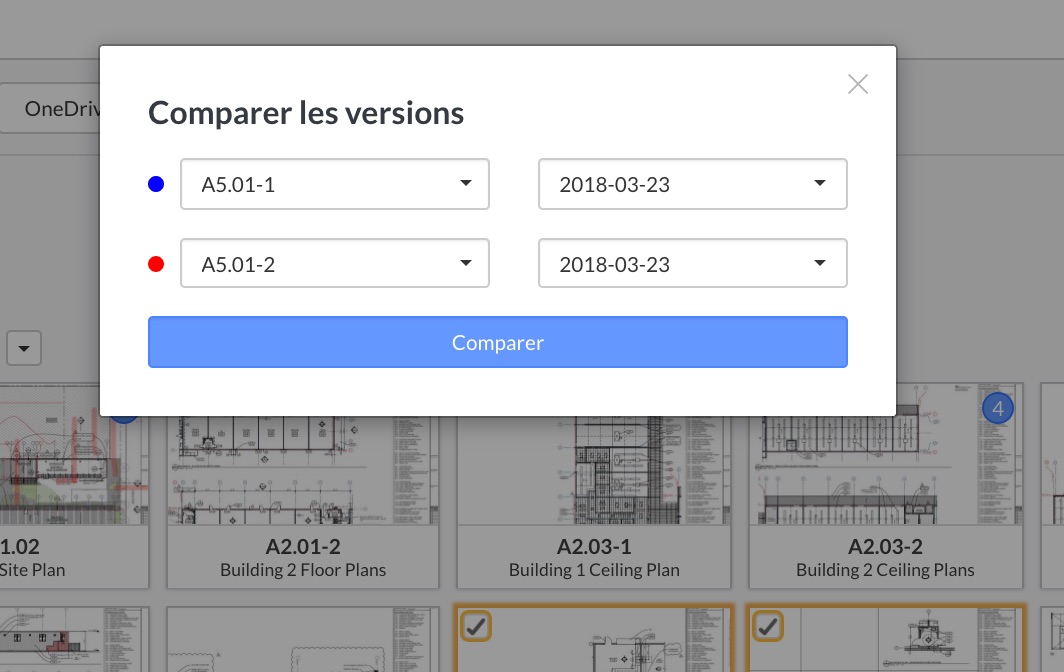

N.B. : Vous pouvez voir quel plan sera affiché en bleu (A5.01-1) et quel plan sera affiché en rouge (A5.01-2).
Cliquez sur « Comparer » et une boîte de dialogue s’ouvrira vous demandant d’aligner les plans. Cliquez sur Comparer à nouveau et une l’action terminée, vous verrez le premier plan en rouge et le deuxième plan en bleu.

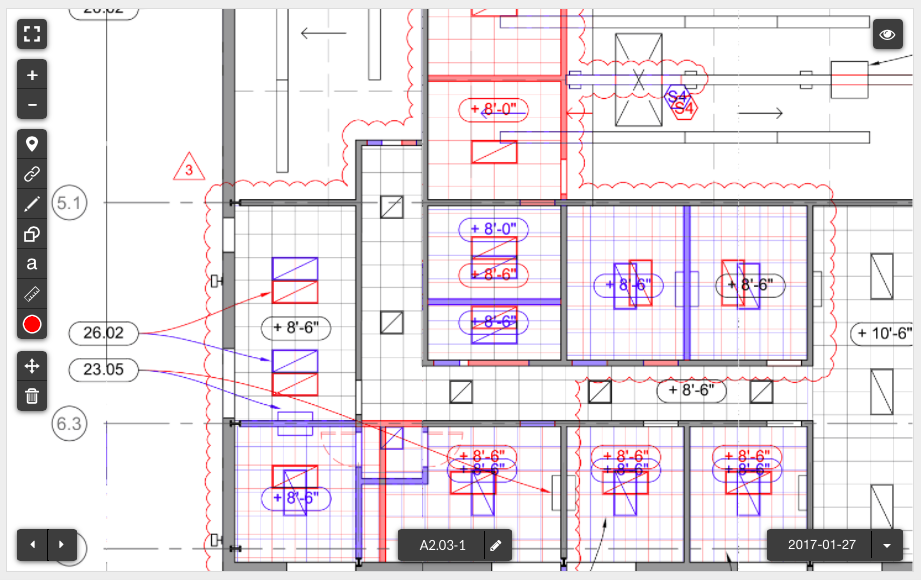

Comparer deux versions du même plan
Il est utile de comparer vos différents indices pour suivre les modifications faites aux nouveaux plans. Cet outil soulignera les différences et toute incohérence entre vos différentes versions de plans.
Deux versions du même plan comparé
Astuce : Il est pratique de superposer deux plans différents lorsque vous souhaitez coordonner entre différents métiers. Par exemple, si vous souhaitez comparer les plans d’électricité avec les plans architecturaux.

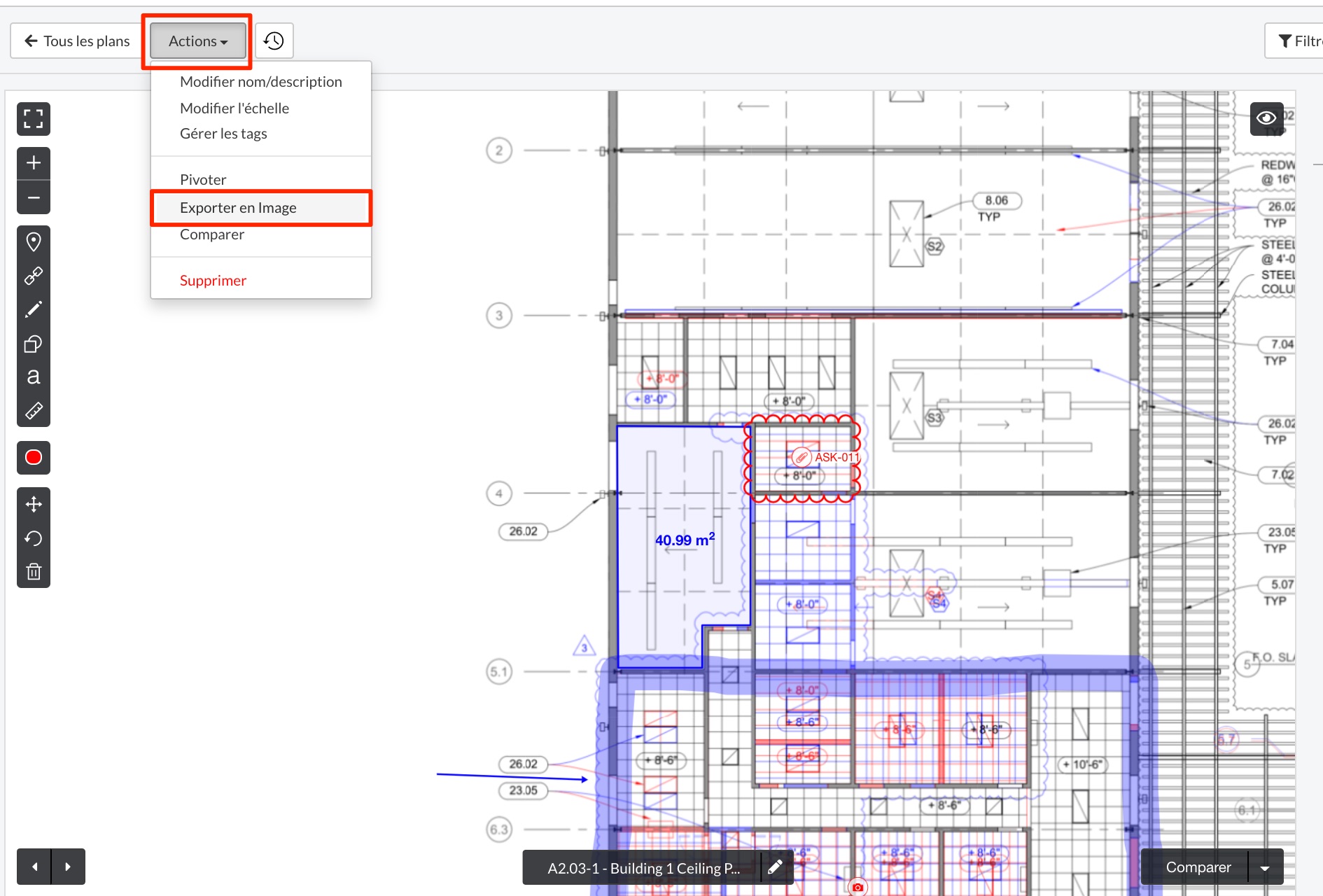

Astuce : Vous pouvez exporter une image de la comparaison de vos plans en cliquant sur "Actions" puis « Exporter en image » Le fichier sera téléchargé sur votre ordinateur.

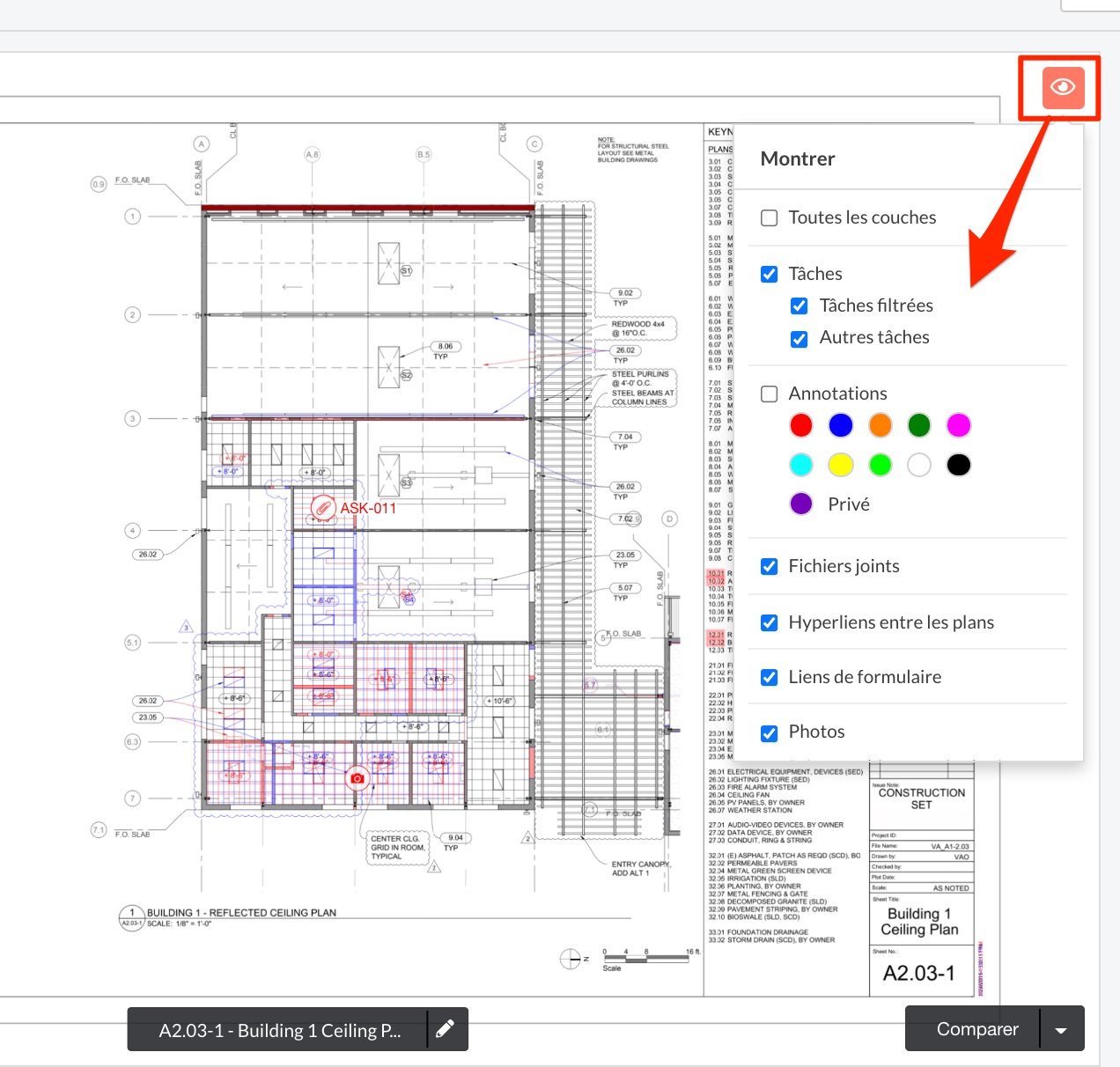

Astuce: Si vous trouvez que l’image est encombrée, vous pouvez cacher les annotations, les tâches et les pièces-jointes en cliquant sur l’icône en forme de globe d’œil en haut à droite de l’écran.
Si l’icône s’affiche en rouge, cela indique qu’un filtre a été appliqué à l’image.
Comparer les plans sur Mobile

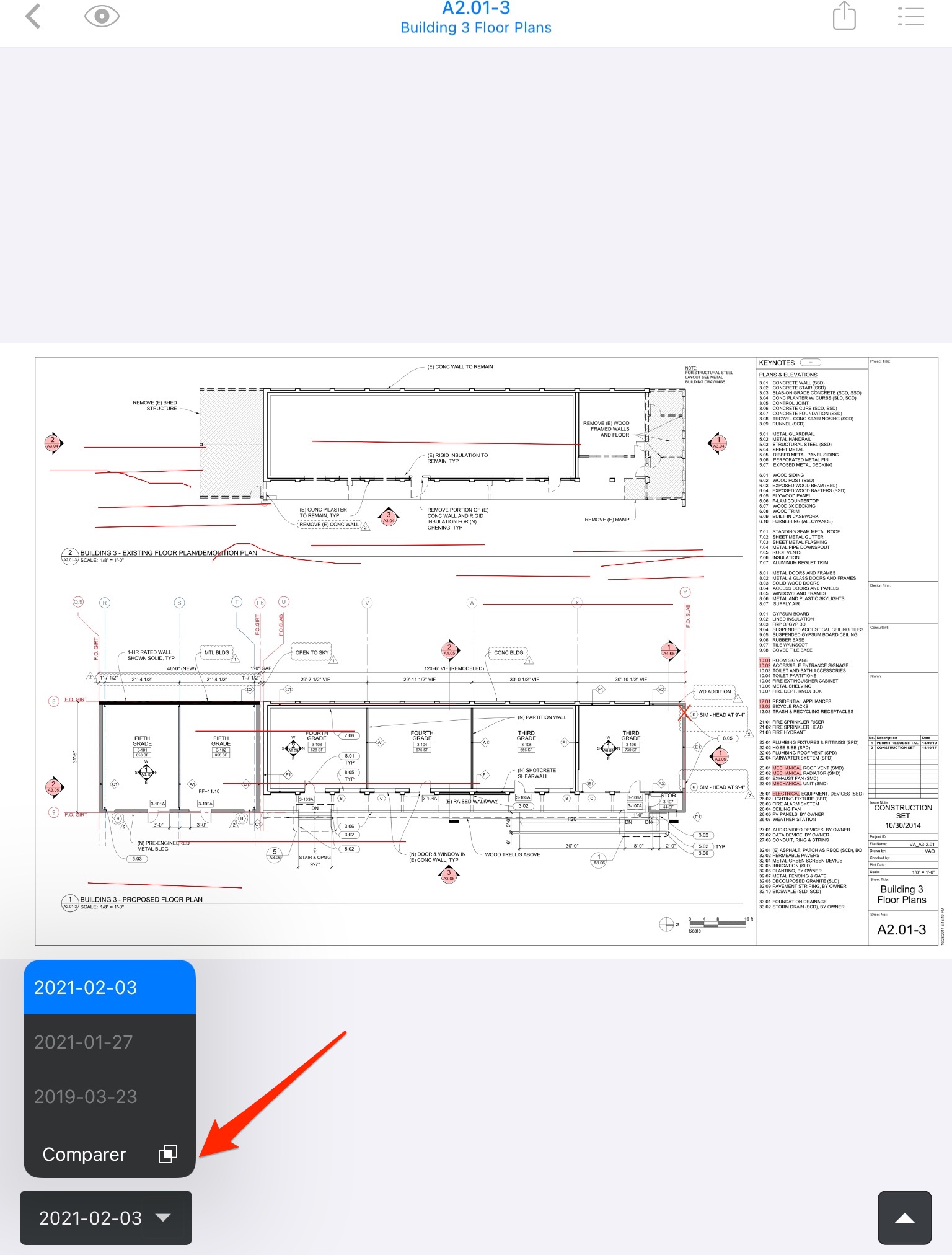

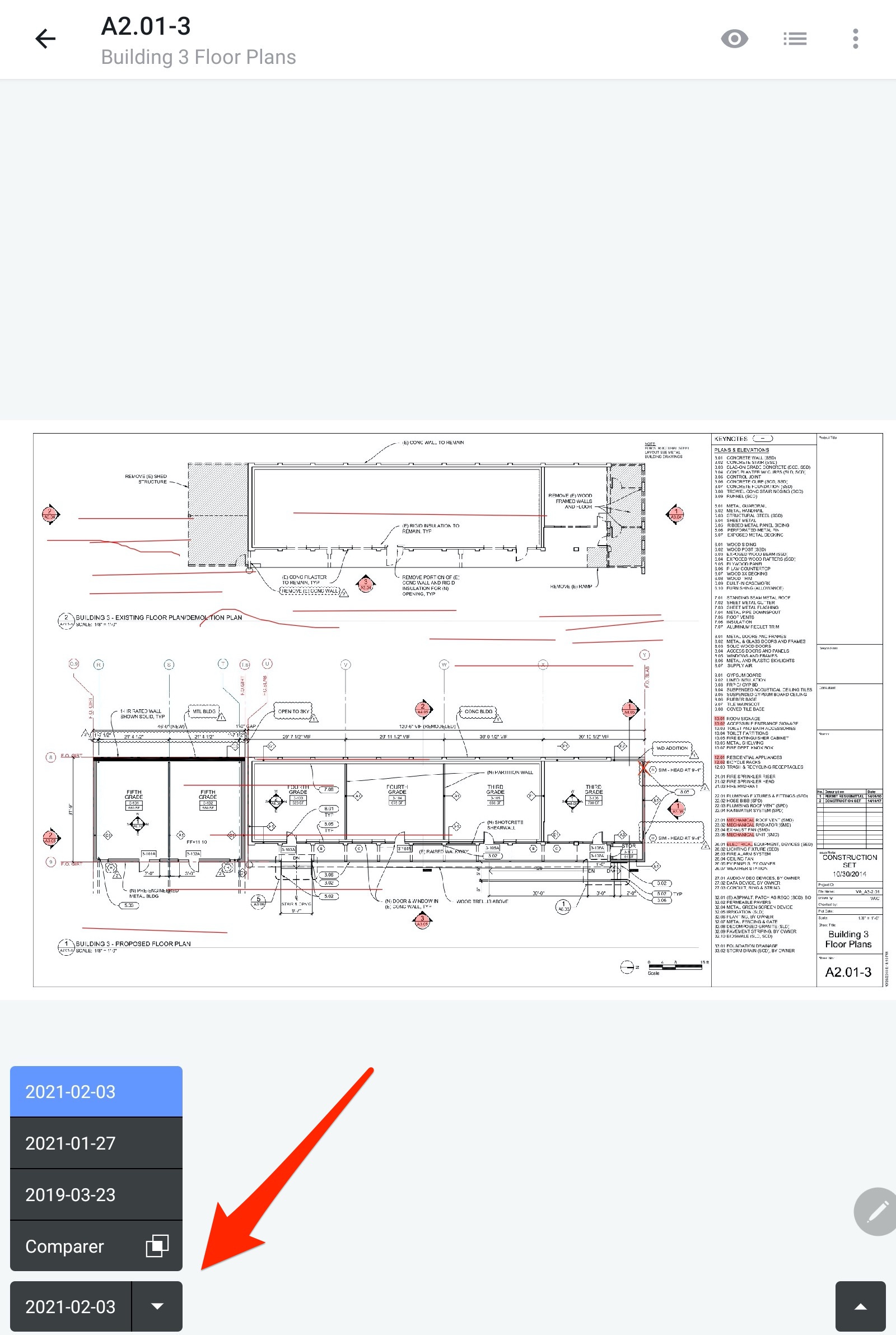

Vous pouvez également comparer vos plans sur votre appareil iOS ou Android. Pour ce faire, ouvrir un plan, sélectionnez la version souhaitée et cliquez sur « Comparer » en bas à droite de l’écran.
| iOS | Android |
 |
 |
Vous serez ensuite emmené à choisir le plan à y comparer. Alignez les plans et cliquez sur "Comparer" en haut à droite de l’écran.
Vous pouvez y ajouter des annotations ou des tâches lorsque vous avez la comparaison de plans activée. Ces annotations et tâches seront enregistrées sur la dernière version du plan ou le plan sélectionné en premier si vous comparer des plans différents.
N.B. : Si j’ajoute des annotations au plan ci-dessus, elles seront appliquées au plan E.4.
Mes plans ne se superposent pas correctement, que dois-je faire ?
Si vous trouvez qu’un plan n’est pas aligné dans la superposition ou qu’il est plus grand que l’autre plan, il est probable que vos deux plans ont des dimensions de page différentes. La comparaison peut ressembler à l’image ci-dessous, où le plan supérieur est beaucoup plus grand que le plan inférieur.
Si vous avez accès à vos fichiers de plans ou si vous exportez ces plans depuis Fieldwire, vous pouvez confirmer les dimensions dans une visionneuse de PDF comme Adobe Acrobat en vérifiant les propriétés du document.
L’outil de comparaison de plans de Fieldwire fonctionne au mieux lorsque les plans ont les mêmes dimensions. Si vos plans n’ont pas les mêmes dimensions et vous souhaitez les comparer, pensez à les envoyer au bureau d’études ou à l’architecte pour les redimensionner selon vos besoins. Vous pourrez ensuite les télécharger à nouveau sur Fieldwire. Vous pouvez également partager cet article qui vous donnera des conseils en ce qui concerne le format optimal des plans pour Fieldwire.
