Contexte

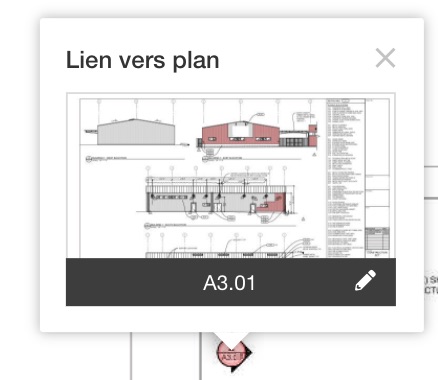

Après avoir importé vos plans dans Fieldwire, tous les repères de référence, de détails et de vues seront automatiquement repérés par notre logiciel de reconnaissance de caractères. Un hyperlien sera créé qui vous laissera naviguer facilement entre vos plans.
| Avant | Après | |
Si les hyperliens ne sont pas générés automatiquement lorsque vous téléchargez vos plans, veuillez vérifier les erreurs suivantes :
Comment résoudre les erreurs
|
Raison |
Explication |
Solution |
|
Le temps déroulé |
La création d’hyperliens pourrait prendre quelques minutes. Si vous avez importés beaucoup de plans en même temps, cela pourrait augmenter le temps d’attente de l’activation des hyperliens. |
Attendez 24 heures pour que les liens s’activent |
|
Le nom du plan |
Le numéro de plan doit impérativement correspondre au repère de référence (Voir exemple plus bas) |
Si les numéros ne correspondent pas, vous pouvez scanner er renommer vos plans par lot. |
|
Le nom du plan |
Fieldwire générera des hyperliens pour des plans nommés avec deux caractères si le nom est en lettres (A-Z) ou en chiffres (0-9). |
Si votre plan porte le nom « AA » ou 11, les hyperliens ne pourront pas être activés. Renommez vos plans pour qu’ils portent un nom alphanumérique tel A1 pour activer les hyperliens. |
Les erreurs liées au nom du plan
Exemple : Pour le repère suivant, Fieldwire recherchera un plan nommé « A1.01 »
| Correcte | Le numéro de plan correspond au repère, la description est à la ligne. | |
| Incorrecte | Le nom du plan ne correspond pas au repère car la description est sur la même ligne que le numéro. | |
| Incorrecte | Le numéro ne correspond pas au repère, le numéro inclut la version de plan. |
Comment corriger d’autres erreurs éventuelles
| Le repère n'est pas net |
Vos plans auraient pu être téléchargés avec des parties floues qui empêche notre outil de reconnaissance de caractères de reconnaître ces repères. Cela peut arriver lorsque des lignes barrent le repère ou si les lignes ou les marques des plans eux-mêmes se chevauchent sur les détails du lien hypertexte. |
Corrigez vos documents et importer à nouveau vos plans |
|
Les documents scannés de mauvaise qualité |
Des documents scannés sont de moindre qualité que des documents originaux. L'import de documents scannés peuvent entraîner des problèmes de création d’hyperlien L'outil de reconnaissance de caractères de Fieldwire fonctionne au mieux lorsque le texte du PDF peut être sélectionné. Veuillez à exporter vos plans en PDF depuis AutoCAD sous format texte. |
Choisissez d’exporter des fichiers PDF vectoriels et à base de texte depuis Revit ou AutoCAD et ne téléchargez que ces fichiers-là dans Fieldwire |
|
Le type de polices |
Si la police du libellé de la référence n’est pas une police TrueType à espacement fixe, Fieldwire ne pourra pas les scanner. |
Vérifiez que le texte sur vos plans est une police TrueType à espacement fixe et les importez à nouveau dans votre projet. |
Si vous avez écarté ces possibilités et vos hyperliens ne sont toujours pas activés, veuillez contacter le support à support@fieldwire.com afin que nous puissions vous aider.
