Contexte

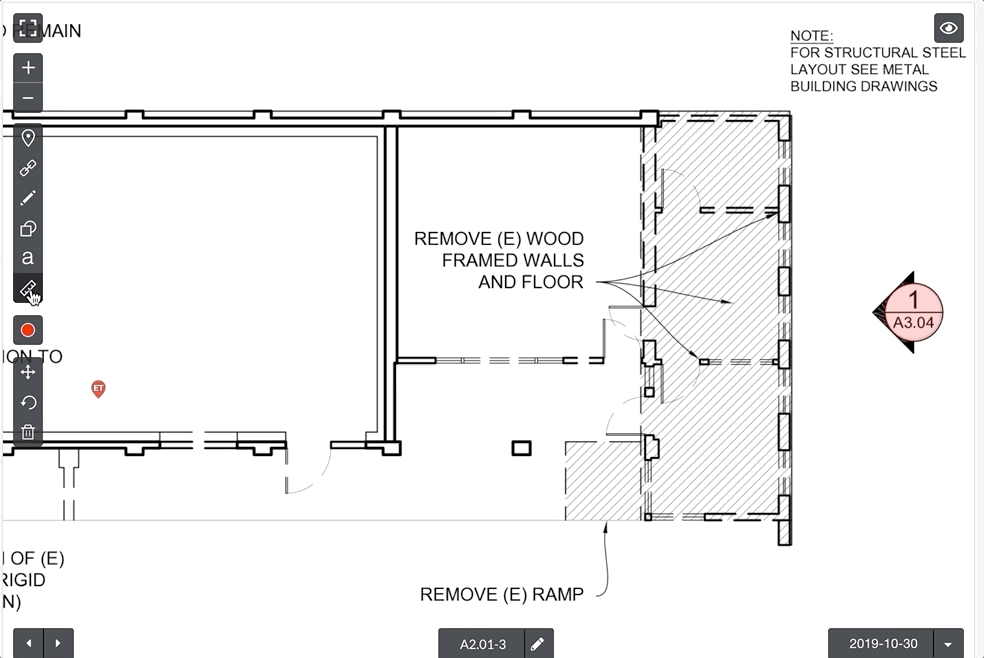

Les outils de mesure se trouvent dans la barre principale d'outils d'annotations disponible lorsque vous ouvrez l'un de vos plans. Ces outils de mesure vous permettent de calibrer la distance, d'indiquer la longueur et d'enregistrer la surface directement sur vos plans.

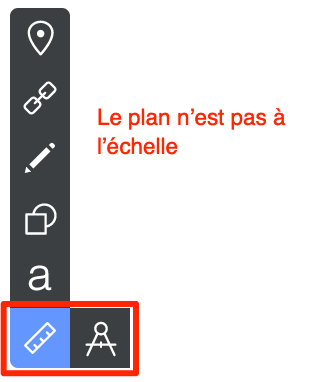

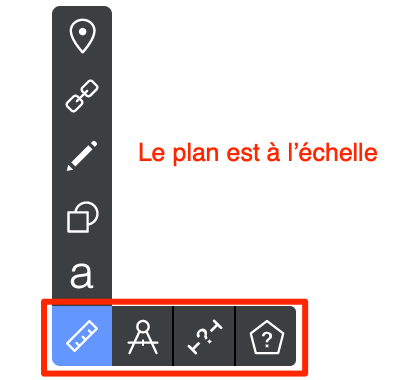

Si une échelle apparaît sur vos plans, notre système la lira et l'appliquera automatiquement. Cela fonctionnera si l’échelle est écrit dans un texte ou un format vectoriel. Pour vérifier si le système de reconnaissance optique des caractères (ROC) a reconnu et a calibré l’échelle du plan, cliquez sur l’icône de Mesure et vous verrez les options des outils de Distance et d’Aire. Si vous ne les voyez pas, vous devez calibrer l’échelle de votre plan.
Note : Pour le moment, nous n’avons pas la capacité de prendre les mésures en millimètres à l’aide du système métrique. Si vous souhaitez avoir cette fonctionnalité dans Fieldwire, veuillez nous contacter à support@fieldwire.com, car nous prenons en compte chaque "vote" de nos utilisateurs pour notre feuille de route de développement de notre software.
Table de matières
Outil de calibrage

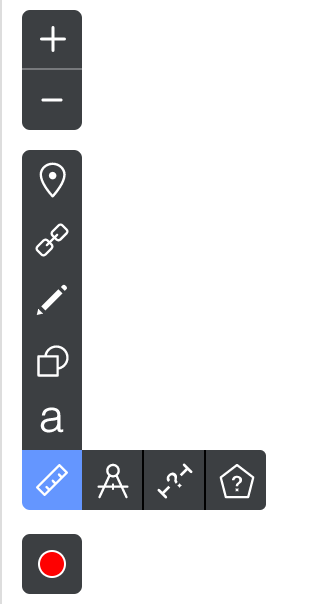

Utilisez cet outil pour créer la première mesure de longueur et déterminer l'échelle standard pour la distance sur votre plan. Le symbole de cet outil est un compas.
Remarque: si vos plans sont déjà imprimés à l'aide d'une échelle, notre logiciel lira automatiquement cette échelle et étalonnera les dessins pour vous. Cette opération ne fonctionne que si l'échelle est basée sur du texte/des vecteurs.

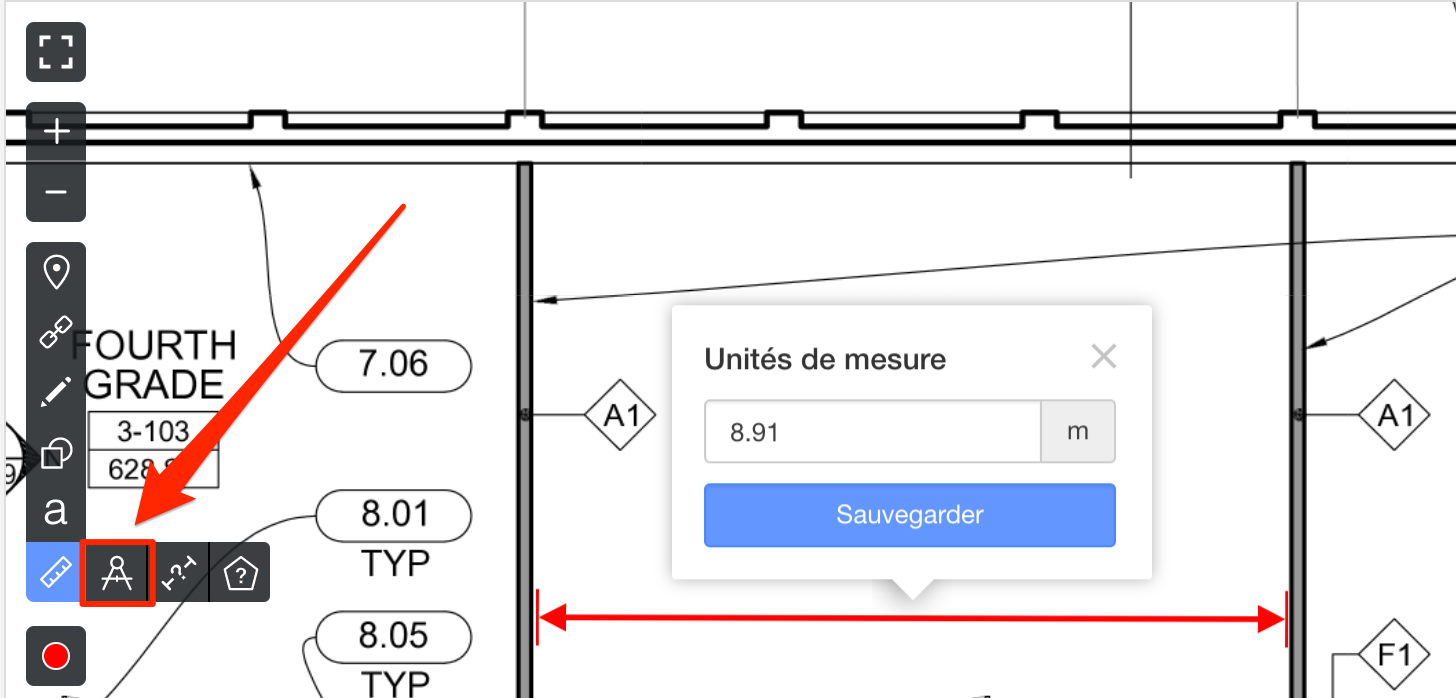

Pour calibrer la distance, cliquez une fois sur le plan et faites glisser la ligne jusqu'à ce que vous ayez atteint la longueur souhaitée. Cliquez à nouveau pour terminer, et vous verrez apparaître une fenêtre dans laquelle vous pourrez entrer la distance en pieds, en pouces ou en mètres. Une fois que vous aurez enregistré cette mesure, chaque mesure de distance que vous ajouterez par la suite sera automatiquement déterminée en fonction de ce calibrage initial.
Note: si vous changez l'échelle de votre plan, alors toutes les mesures existantes seront ajustées pour se conformer à l'échelle.
Astuce : sur le Web, en maintenant la touche « Majuscule » enfoncée pendant que vous utilisez les outils de mesure, vous pouvez afficher la ligne en degrés précis afin de créer des mesures à des angles spécifiques.
Calibrez l'échelle de plusieurs plans à la fois

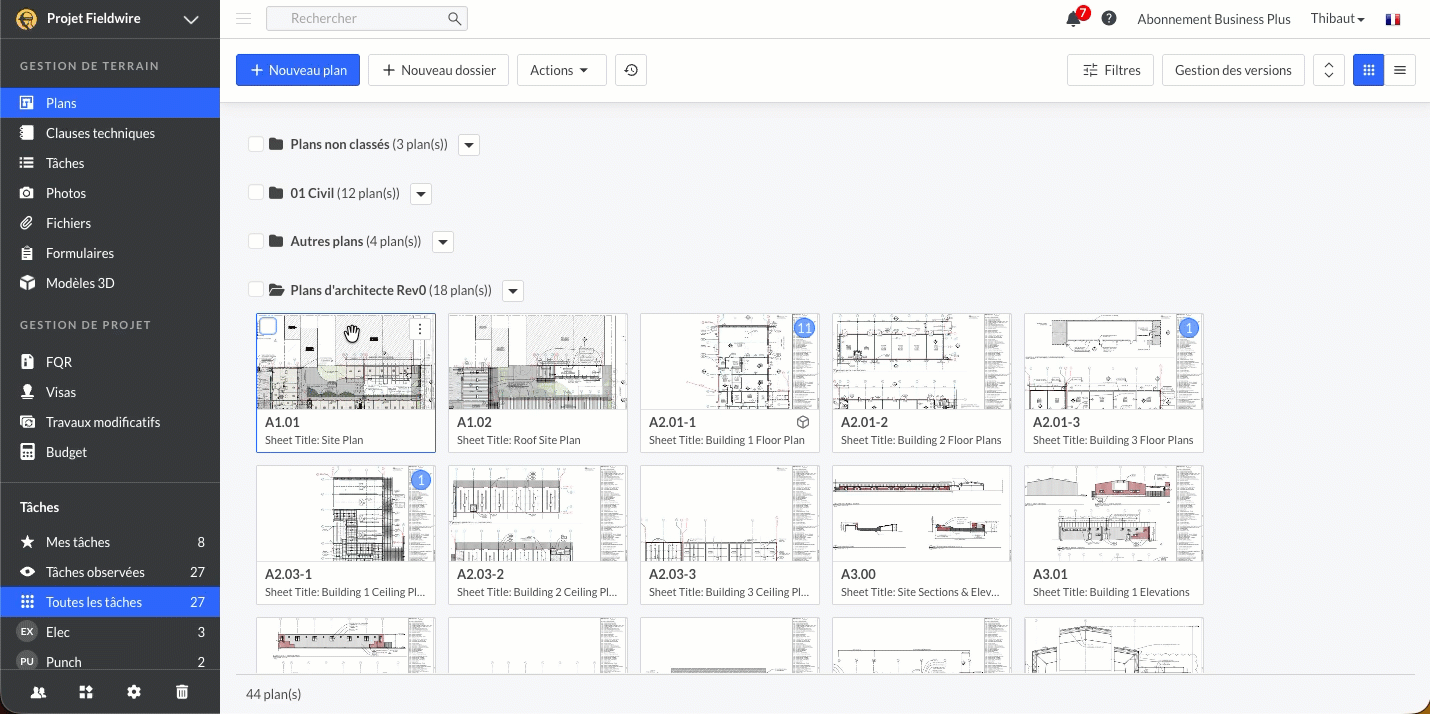

Pour le faire sur le Web, cochez la case qui apparaît sur la vignette pour chaque plan que vous souhaitez mettre à l'échelle. Si vous souhaitez sélectionner l'ensemble, il vous suffit de cliquer sur la case à cocher située à côté du dossier du plan.

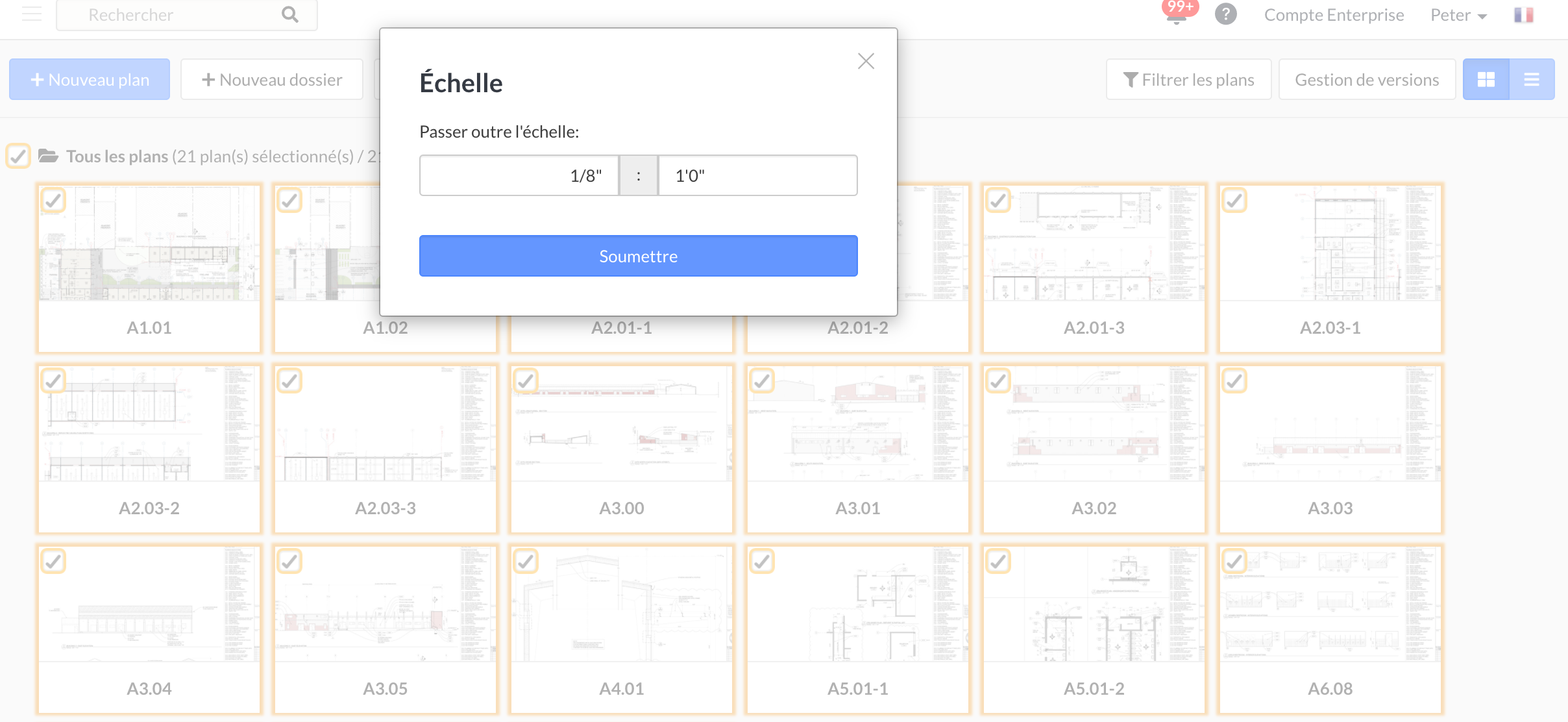

Une fois que vos plans sont sélectionnés, cliquez sur le bouton rouge « Actions » en haut de la page principale des plans et sélectionnez « Modifier l'échelle ». Vous pouvez alors saisir le rapport d'échelle que vous souhaitez donner aux plans:
Note : Assurez-vous d’utiliser les guillemets (") pour les pouces tenant la touche shift + apostrophe :
Utiliser une apostrophe (') pour les pieds en tapant la touche apostrophe :
Si vous utilisez des apostrophes doubles pour les pouces, le bouton soumettre ne deviendra pas bleu.
Outil de distance
Utilisez cet outil pour laisser les mesures de distance directement sur vos plans. La longueur est automatiquement calculée sur la base de la mesure initiale effectuée avec l'outil de calibrage. Le symbole de cet outil est une règle.

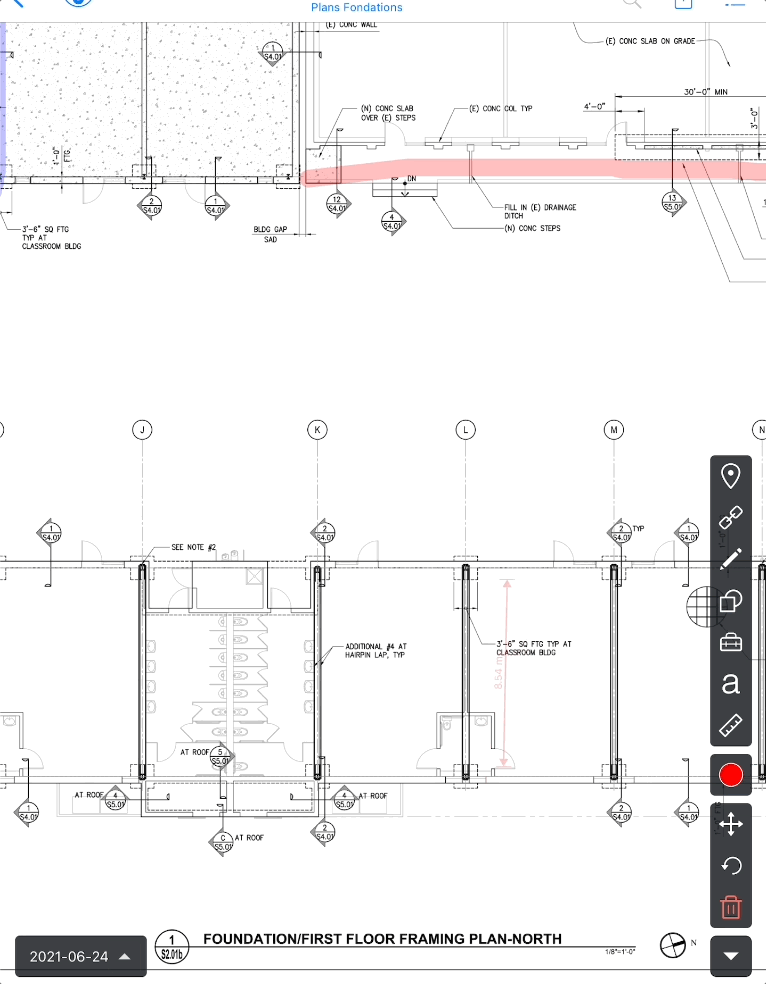

Sur les appareils mobiles, lorsque vous créez une mesure de distance, vous pouvez utiliser l’outil d’agrandissement pour vous assurer qu’ils soient précis :
Outil de superficie
Utilisez cet outil pour mesurer la surface à l'intérieur d'une forme. Le symbole de cet outil est un polygone rempli. Lorsque vous sélectionnez cet outil, cliquez d'abord sur votre plan et déplacez la ligne qui apparaît le long du bord de la zone que vous souhaitez mesurer ; chaque fois que vous cliquez, un nouveau point est créé dans la forme.
Vous devez avoir un minimum de trois points dans votre forme pour déterminer la mesure de la zone, mais vous pouvez avoir autant de points que nécessaire pour englober la zone souhaitée. Double-cliquez pour terminer la création de la forme. La mesure apparaîtra automatiquement au centre de la forme.
Outil de mesure en ligne brisée (multi-ligne)

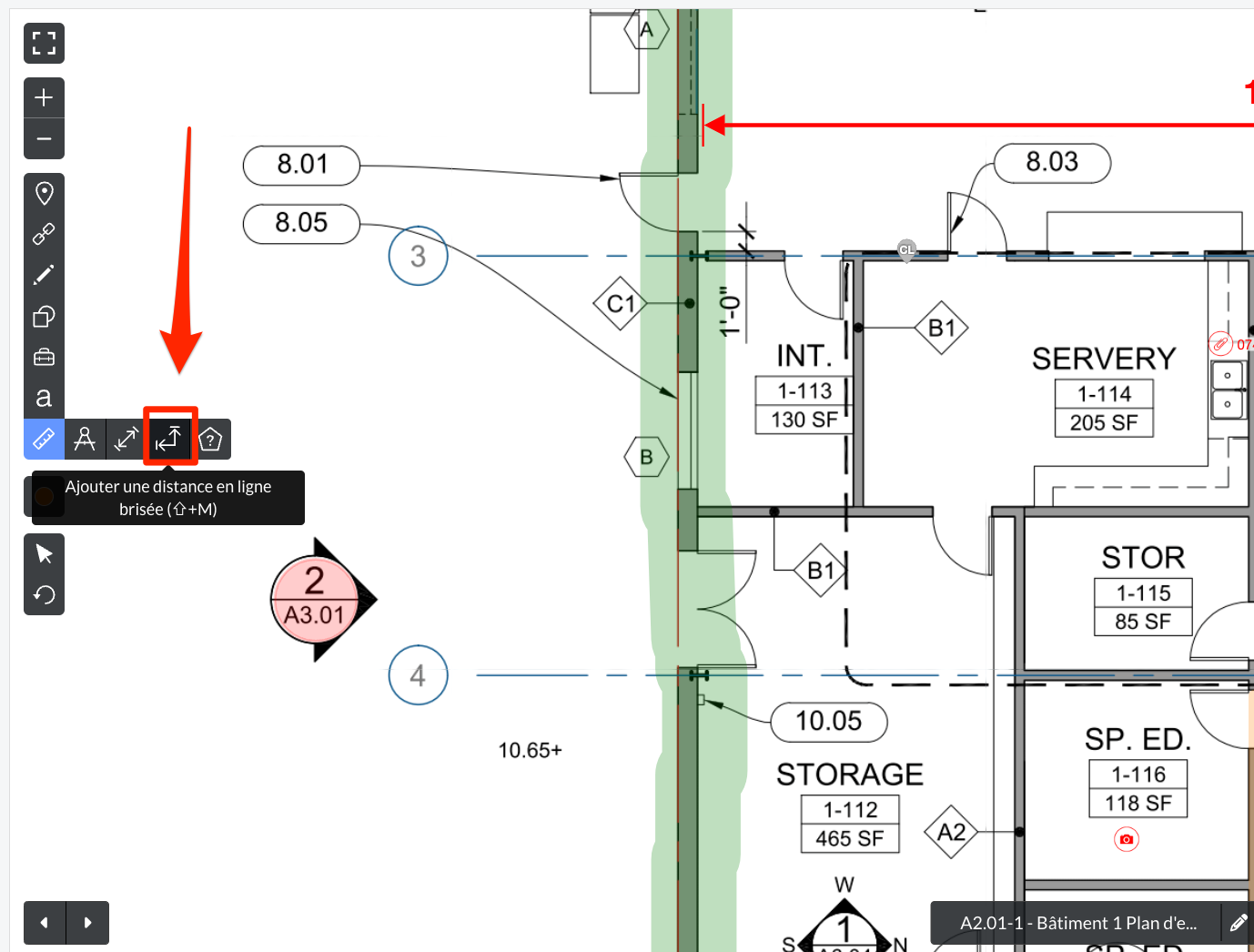

Utilisez cet outil de mesure en ligne-brisée (multi-ligne) pour mesurer les chemins, les périmètres ou d’autres lignes multi-points continues. La distance est calculée automatiquement en fonction de la mesure initiale effectuée avec l’outil de mise à l'échelle. Le symbole de cet outil est deux flèches créant un angle de 90 degrés. Lorsque vous créez l’une de ces mesures sur le Web, assurez-vous de double-cliquer sur la mesure pour la terminer. Vous pouvez également cliquer sur le dernier point de la mesure pour la terminer.
Modifier les unités de mesure

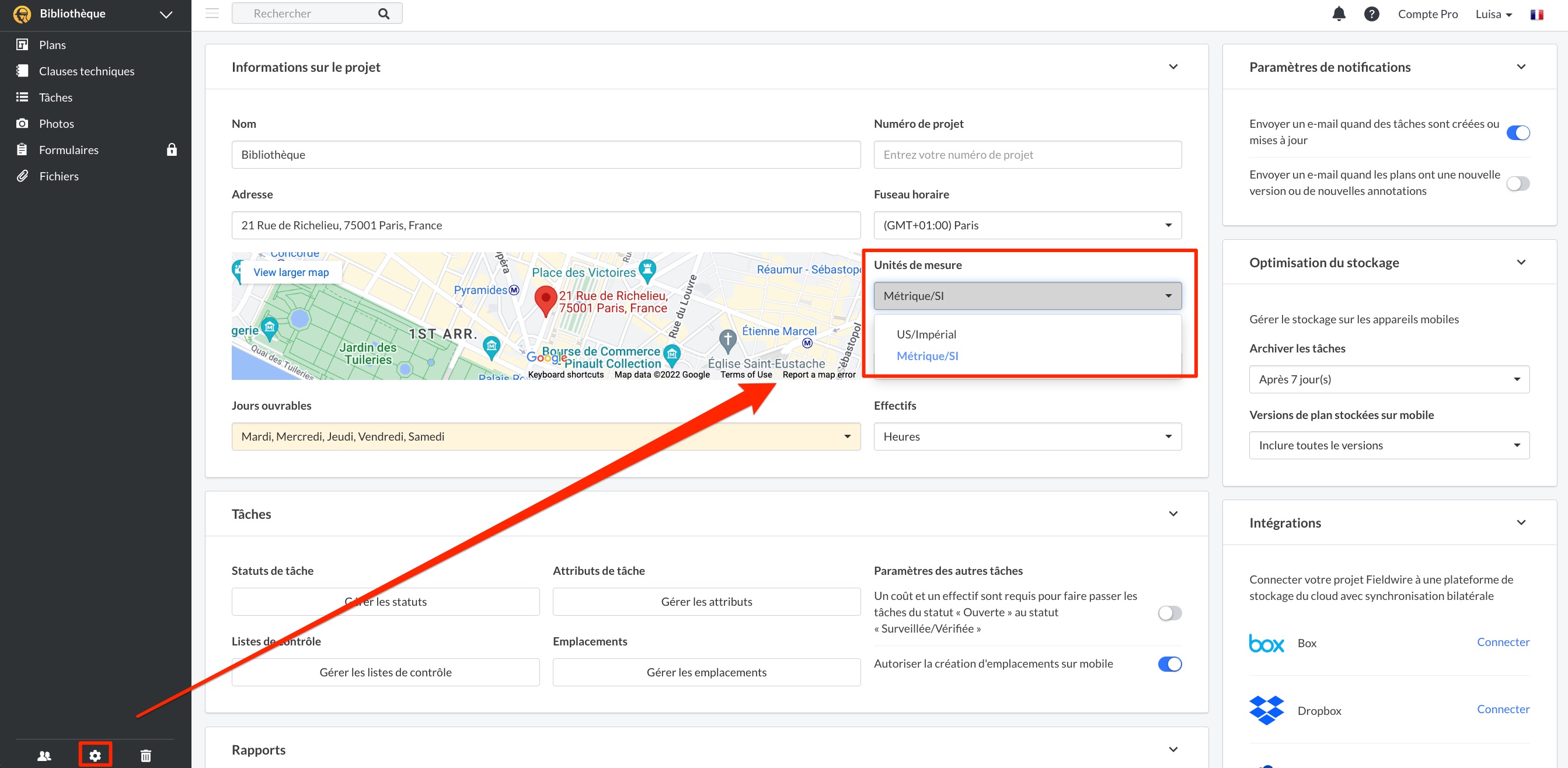

Vous pouvez modifier les unités de mesure dans Fieldwire en vous rendant sur la page « Paramètres du projet ». Vous y trouverez une section « Unités de mesure » où vous pourrez choisir entre « États-Unis/impériales » (pieds et pouces) ou « métrique/SI » (mètres). Ce choix aura une incidence sur toutes les mesures que vous avez prises précédemment et sur toutes celles que vous prendrez après dans le projet.
