Contexte
Les plans recadrés sont un excellent moyen de mettre en évidence une zone spécifique d’un plan dans une Tâche, une FQR ou un Formulaire. Ils vous permettent de désigner précisément la zone du plan à laquelle vous faites référence et de réduire considérablement les risques de confusion ou de mauvaise communication entre collègues ou équipes consultant ces éléments dans Fieldwire ou dans les exportations.
Comment ajouter un plan recadré à une tâche sur le Web

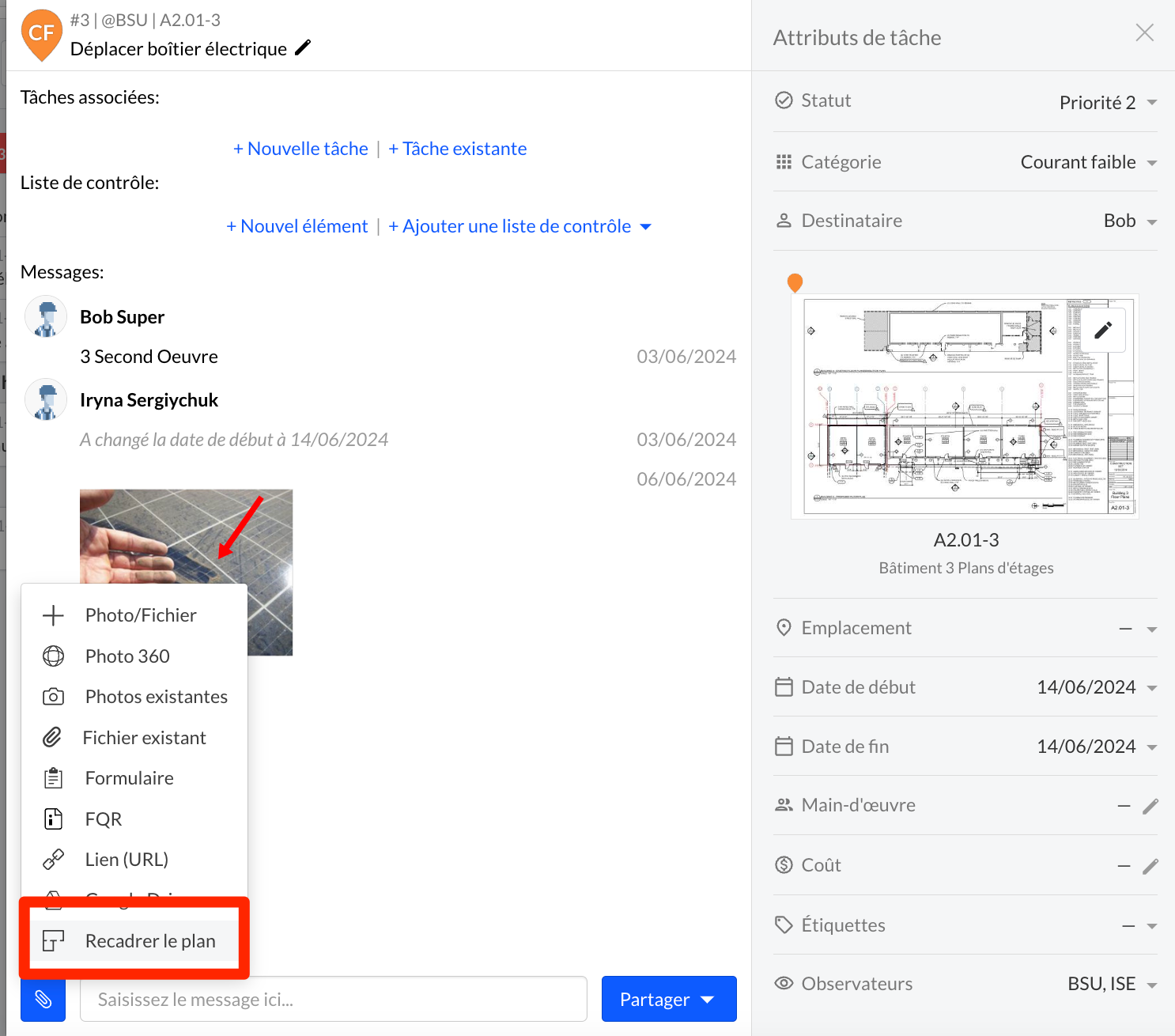

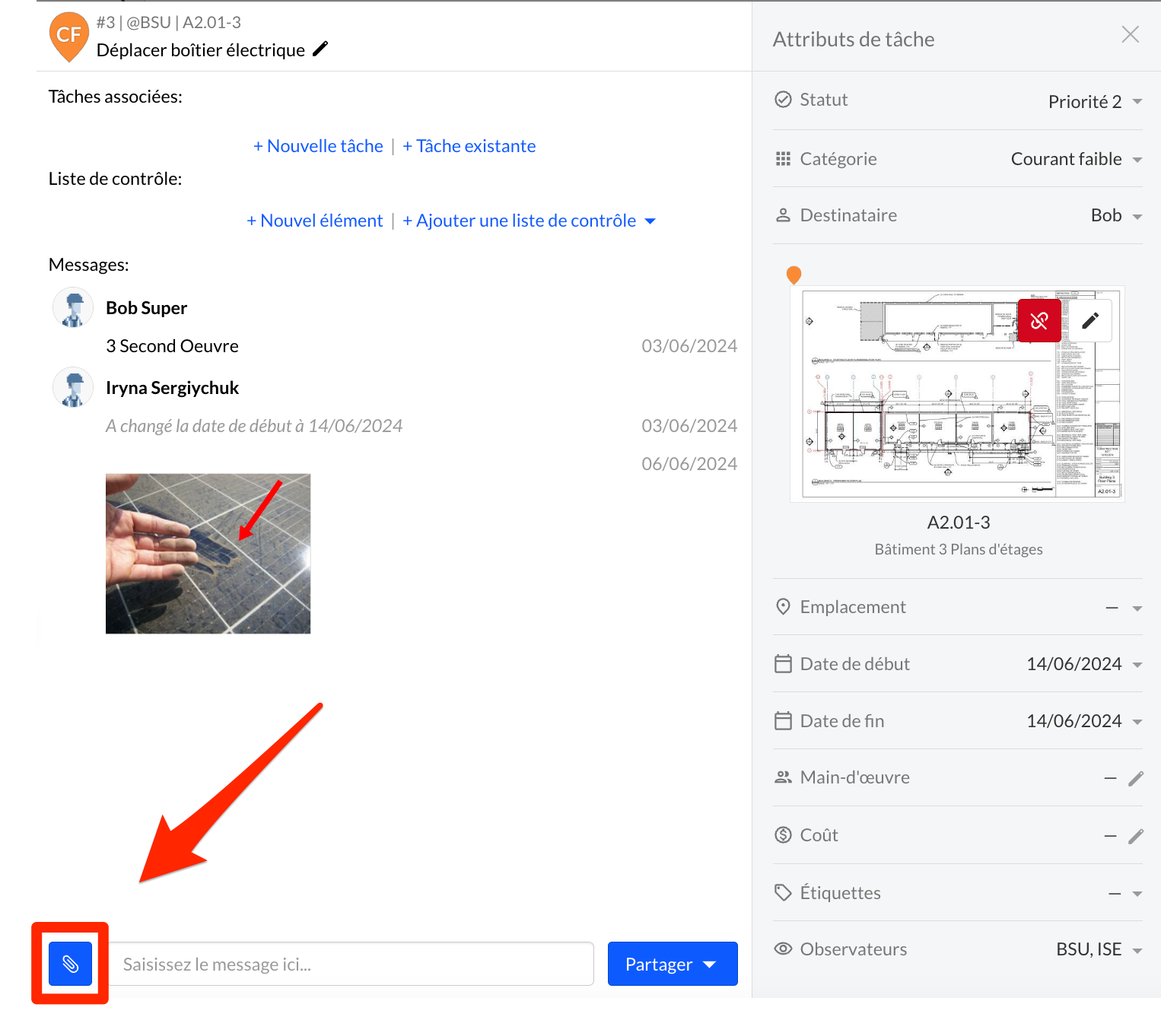

- Ouvrez la tâche associée à un plan, puis cliquez sur l’icône de trombone.
- Sélectionnez l’option Recadrer le plan.
- Remarque : Cette option n’apparaît que si la tâche est associée à un plan.
- Effectuez un zoom avant à l’aide de la molette de votre souris, du pavé tactile de votre ordinateur portable ou des boutons « + » et « - » situés dans le coin supérieur gauche de l’écran afin de choisir avec précision la zone du plan à recadrer.
- Facultatif : Cliquez sur le bouton Inclure les annotations dans le coin inférieur gauche.

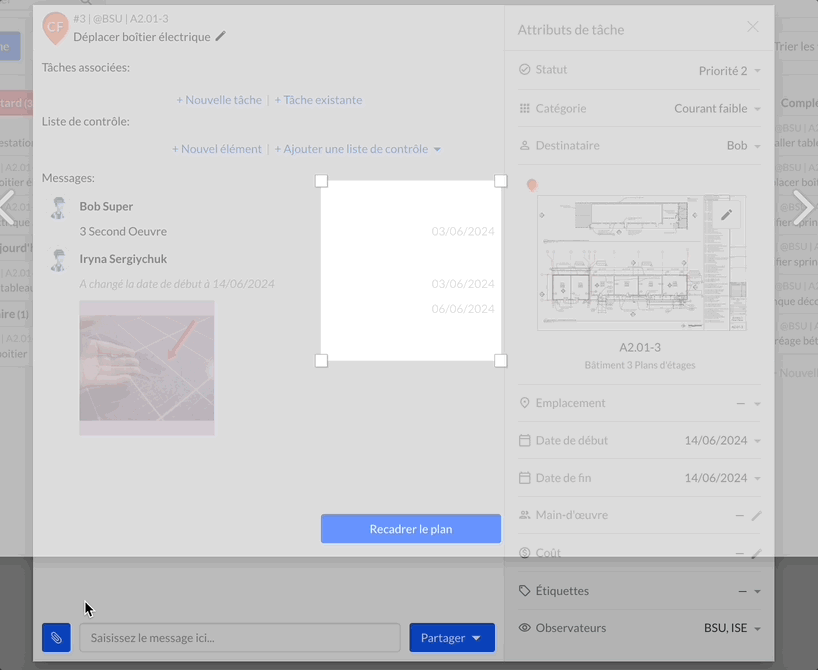

- Sélectionnez Recadrer le plan pour capturer cette partie du plan.

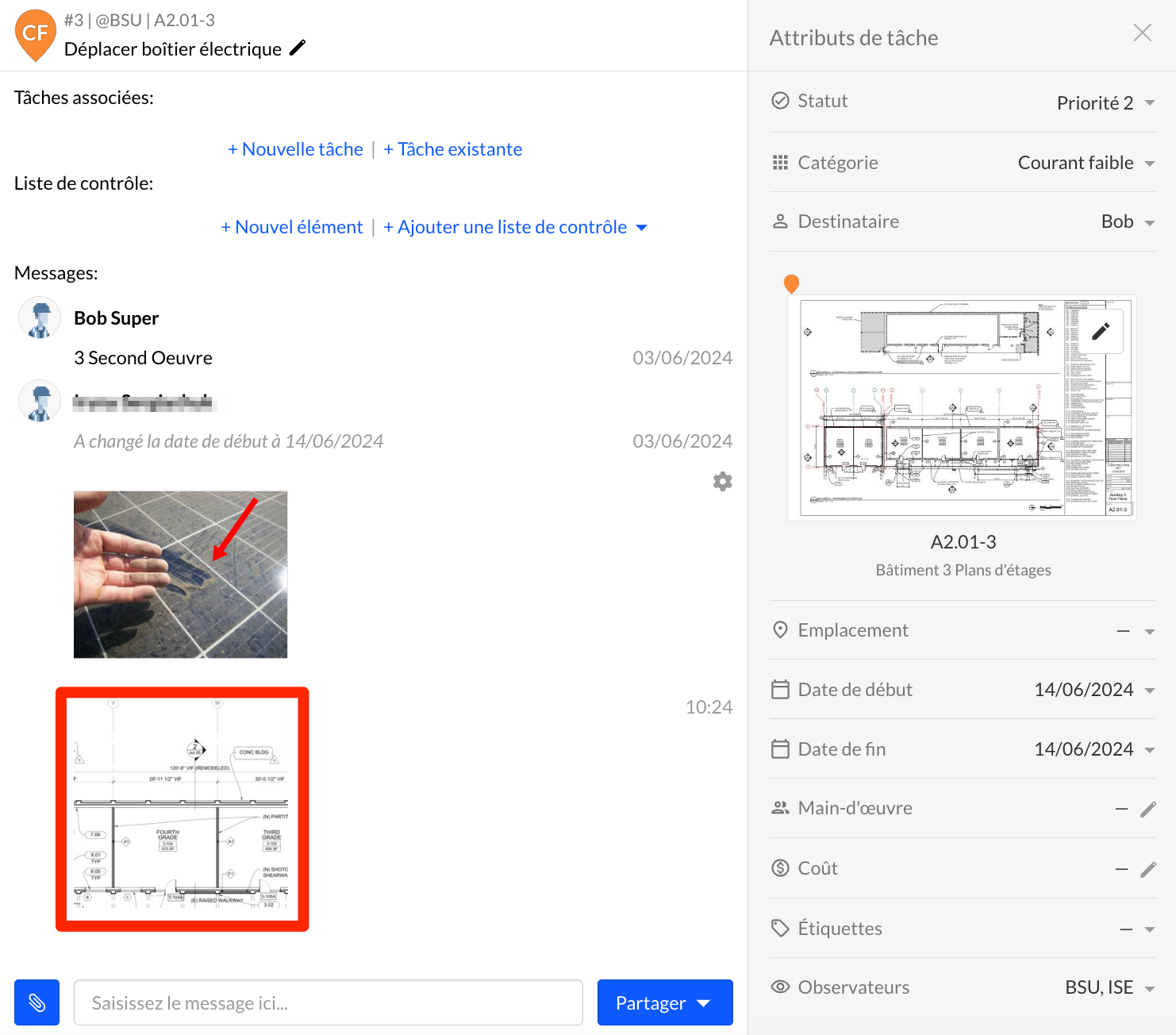

- Le plan recadré sera alors inséré dans votre tâche.
Vous pouvez ensuite télécharger le plan recadré ou y ajouter des annotations supplémentaires. Le plan recadré sera également disponible pour consultation et téléchargement dans l’onglet Photos.
IMPORTANT : Les hyperliens, les épingles de tâche et les liens de formulaire ne sont jamais inclus dans les plans recadrés, même lorsque les annotations sont activées.
Comment ajouter un plan recadré à une FQR
Dans le module Gestion de projet des FQR, vous pouvez ajouter un plan recadré à une FQR lorsque celle-ci est au statut Brouillon ou Ouvert.

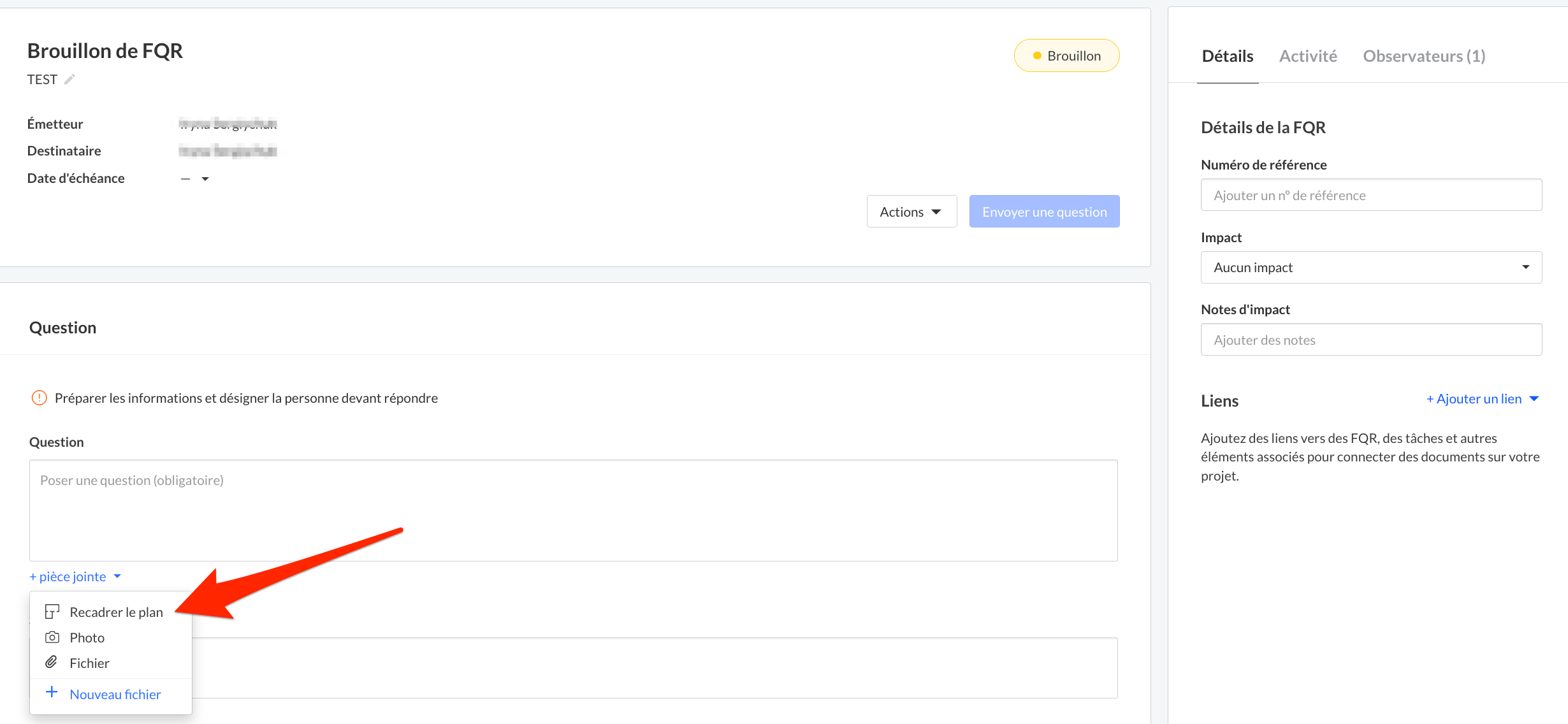

- Cliquez sur le lien des pièces jointes, puis sélectionnez Recadrer le plan.

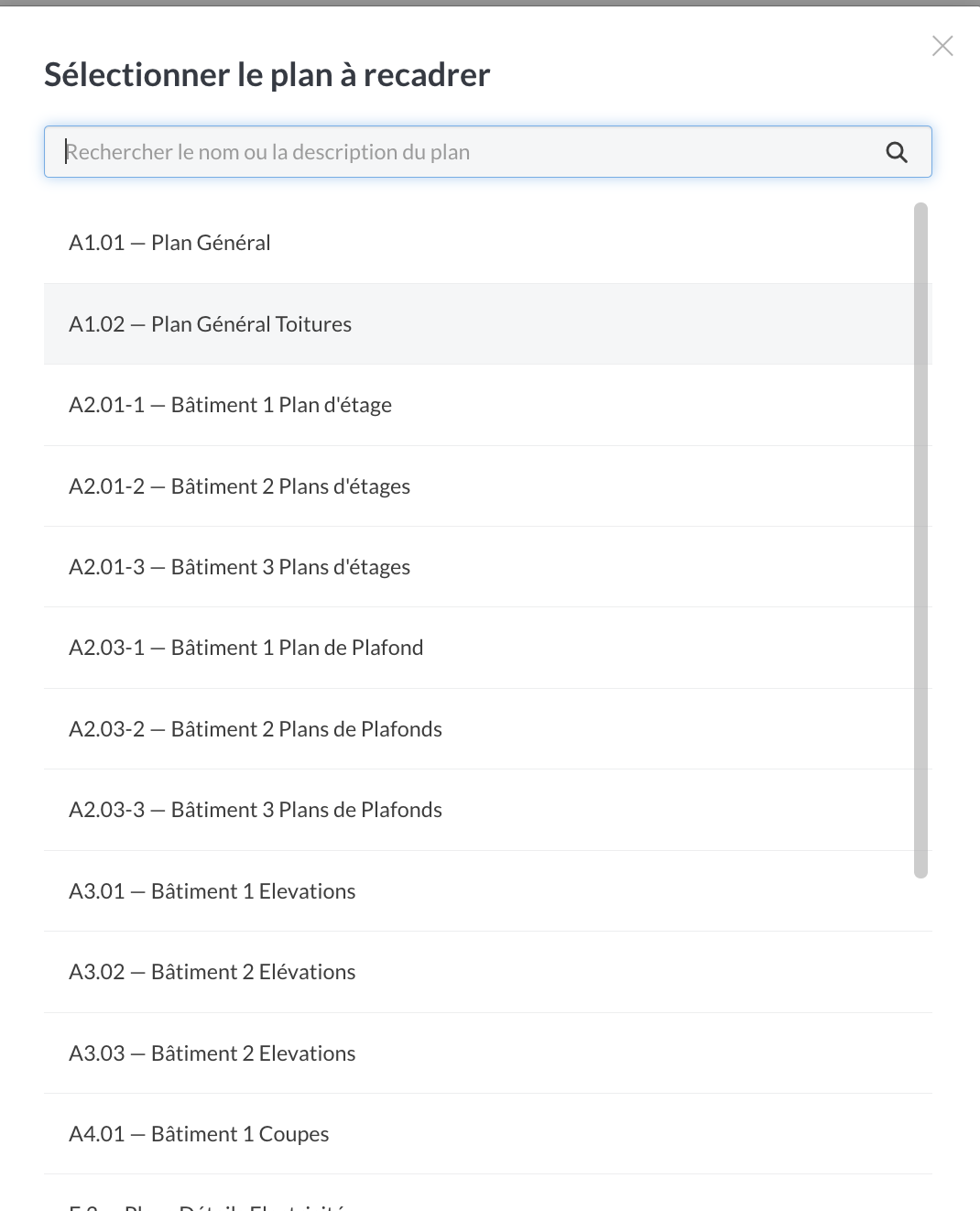

- Sélectionnez le plan que vous souhaitez recadrer.

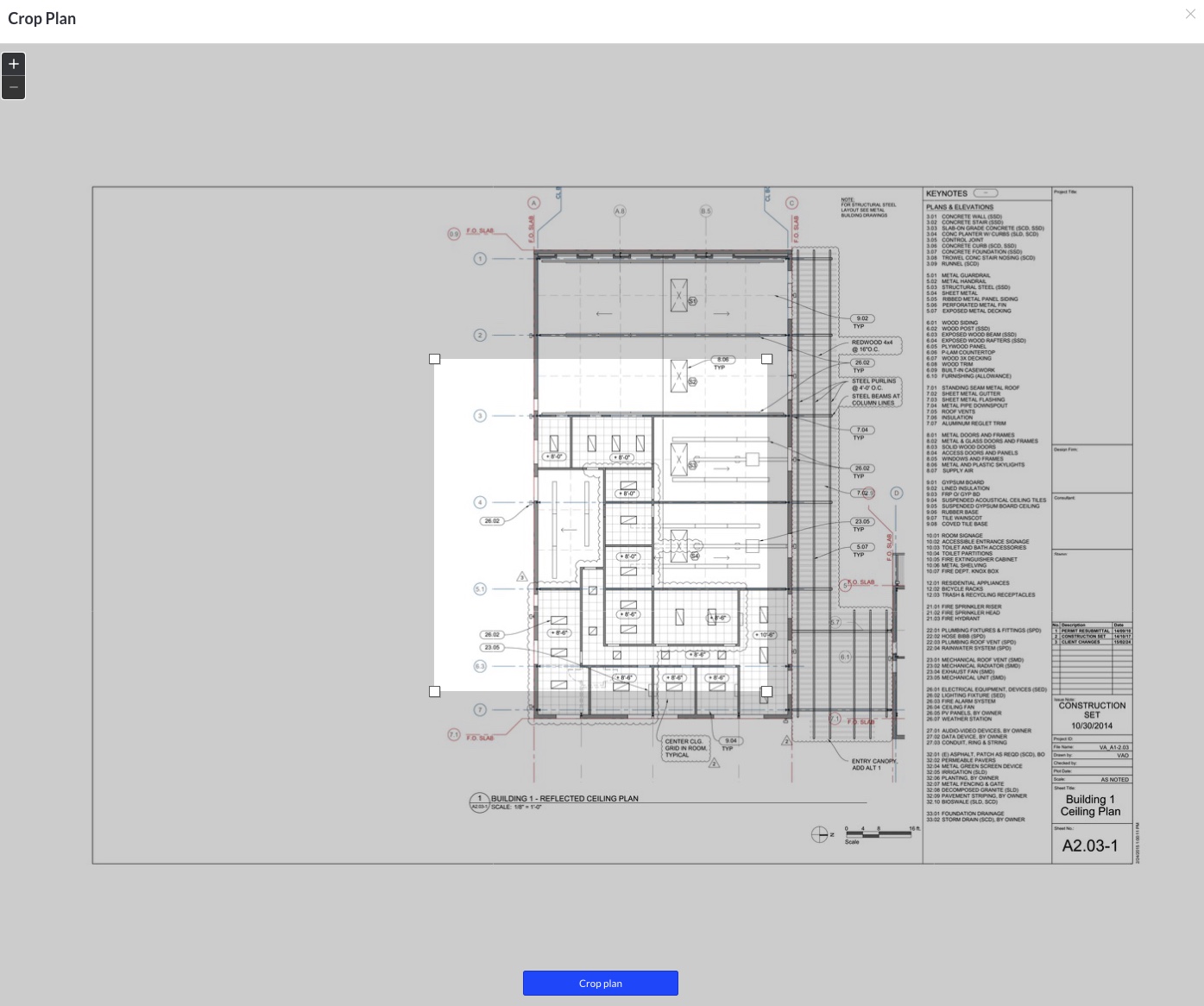

- Positionnez votre curseur sur la zone à recadrer, puis sélectionnez Recadrer le plan au bas de l’écran.

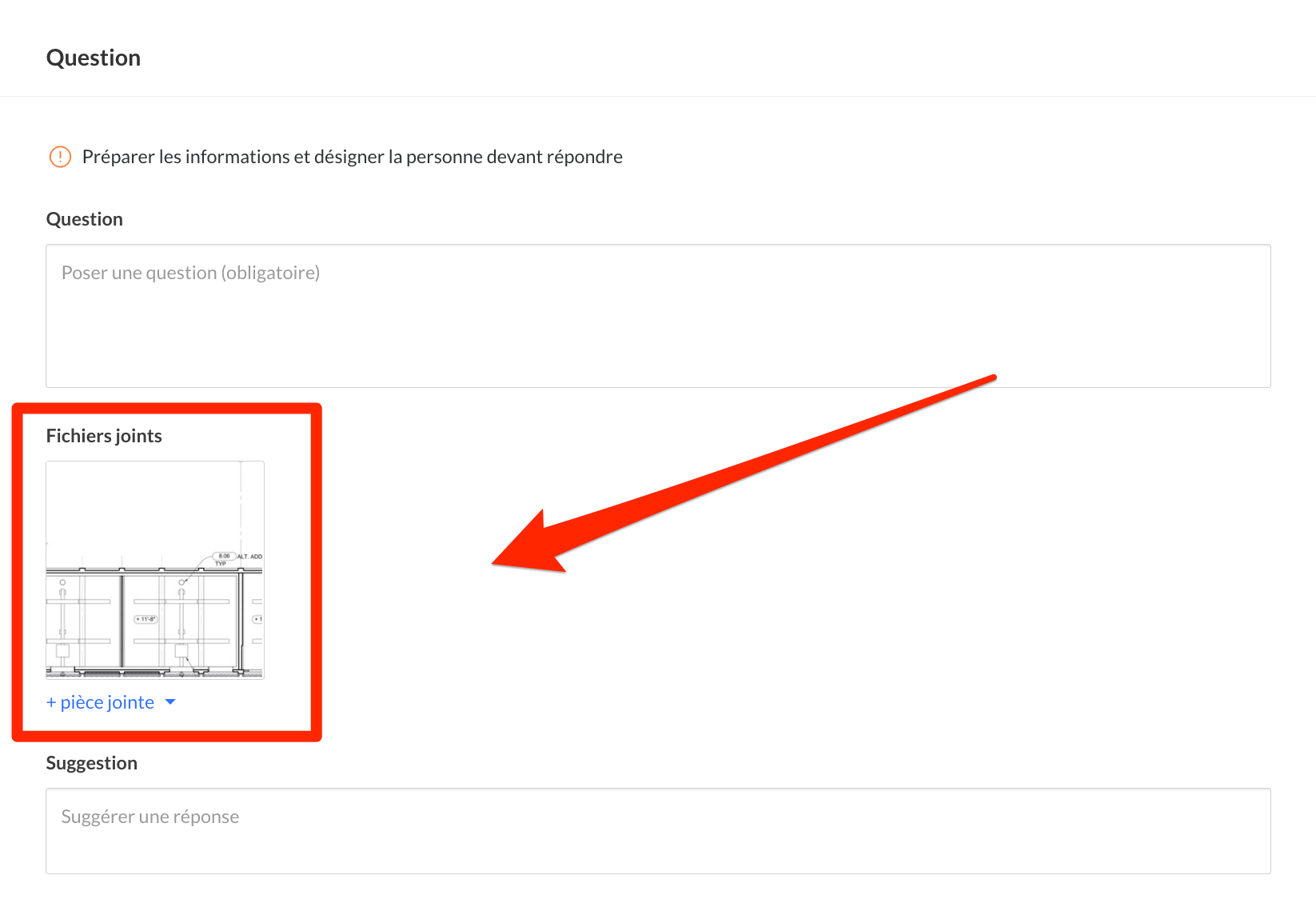

- Le plan recadré apparaîtra alors dans la FQR sous la section Pièces jointes.
Comment ajouter un plan recadré à un formulaire
Dans le module Formulaires, vous pouvez ajouter un plan recadré à un formulaire individuel comportant une section Pièces jointes, tant que le formulaire est dans un statut modifiable. Pour ce faire :
- Cliquez sur le formulaire concerné pour l’ouvrir.
- Repérez la section Pièces jointes.
- Cliquez sur + Nouveau fichier.
- Sélectionnez Recadrer le plan.
- Recherchez le plan souhaité.
- Facultatif : Cliquez sur le bouton Inclure les annotations dans le coin inférieur gauche.
- Sélectionnez Recadrer le plan pour capturer cette partie du plan.
- Le plan recadré sera alors inséré dans votre formulaire.
Ajouter un plan recadré à une tâche sur mobile
Une fois qu'une tâche est associée à un plan (c’est-à-dire que la tâche comporte une épingle de tâche plutôt qu’une icône carrée ou en losange), vous pouvez ajouter un plan recadré à cette tâche.
Remarque : Vous ne pouvez pas joindre un plan recadré à une tâche avec une icône carrée

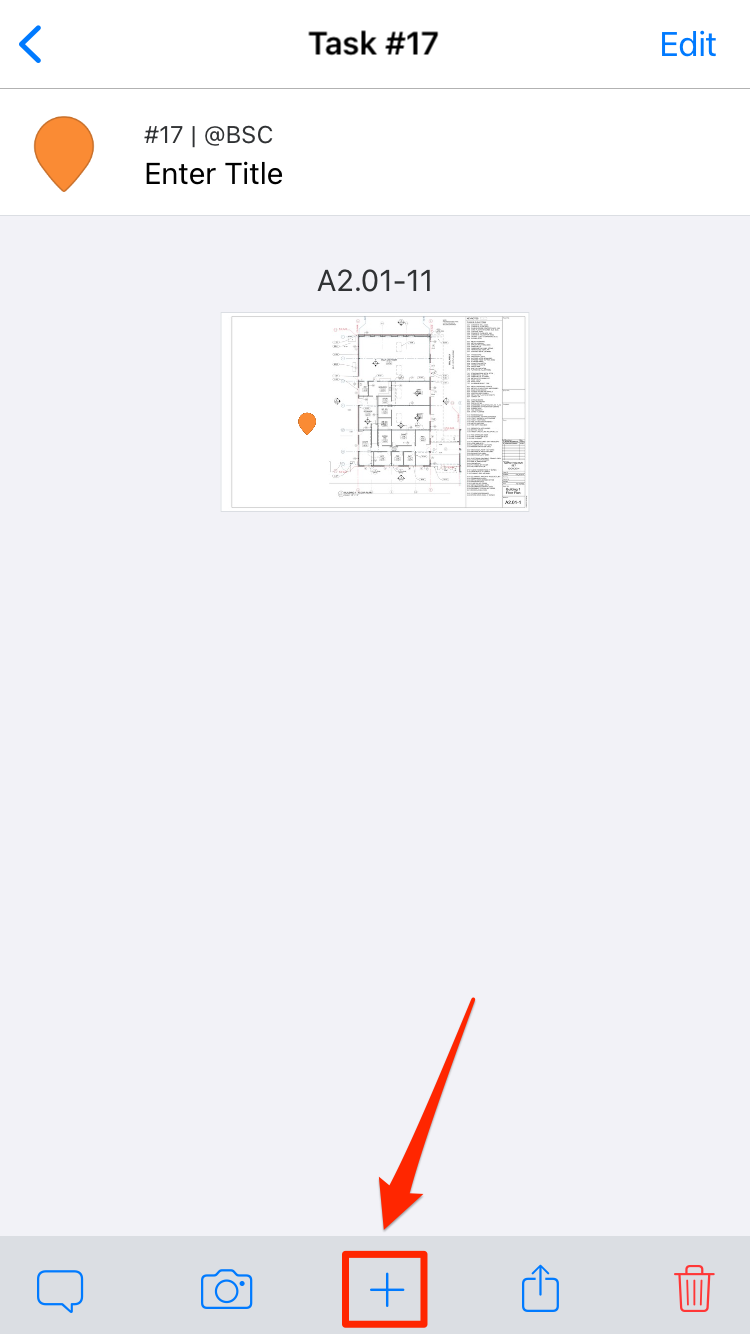

1. Ouvrez la tâche et appuyez sur le symbole « + ».
Remarque : Sur Android et sur le Web, sélectionnez l’icône du trombone.

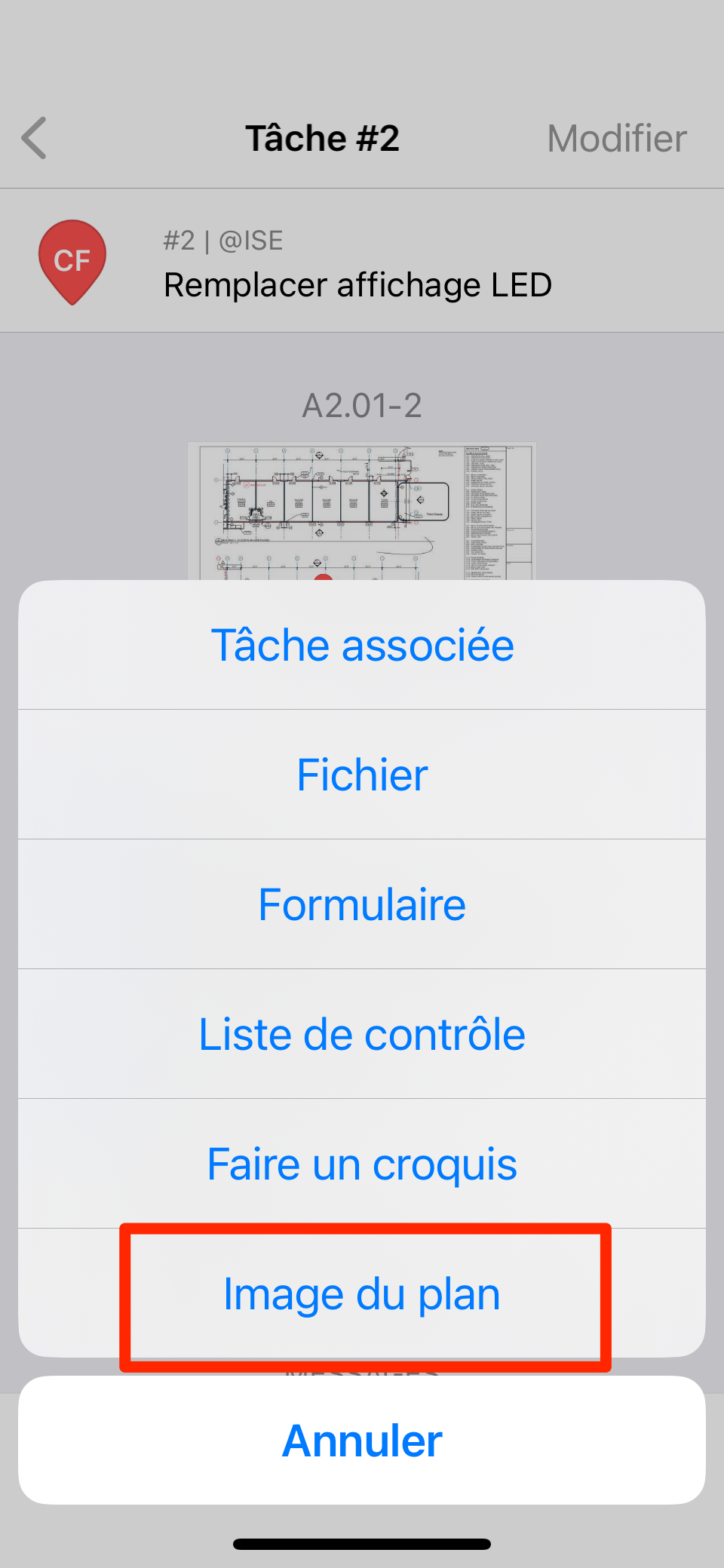

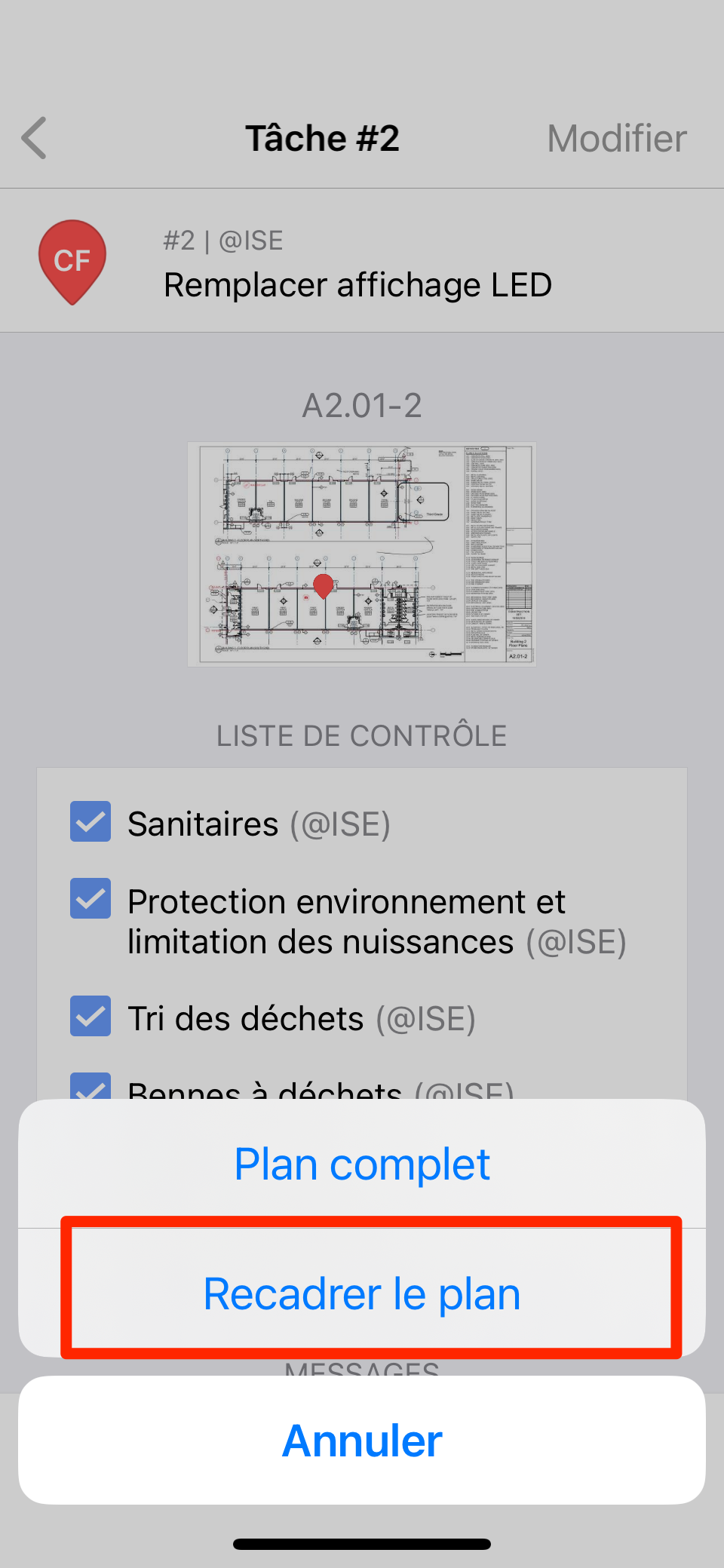

2. Sélectionnez « Image du plan »
Remarque : cette option n'apparaîtra que si la tâche a été associée à un plan.

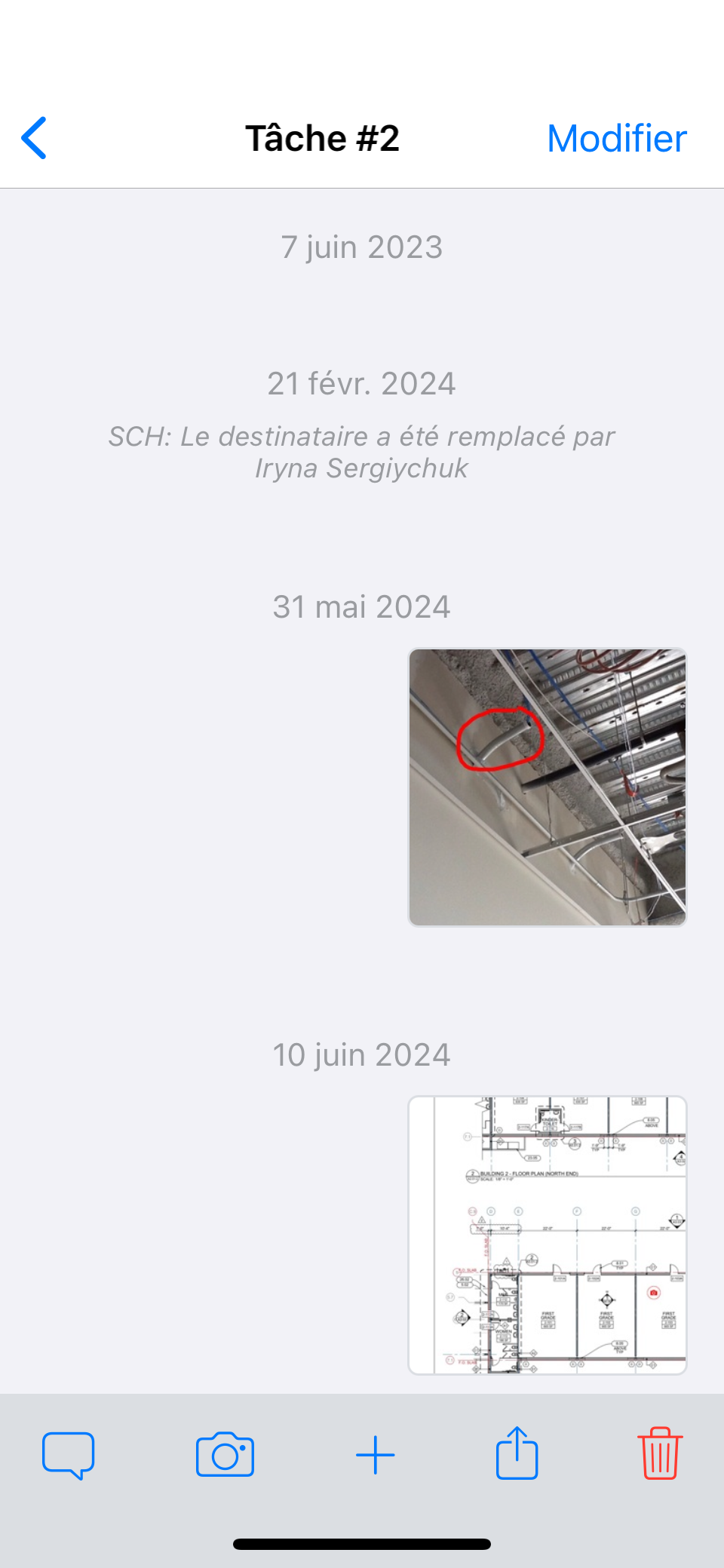

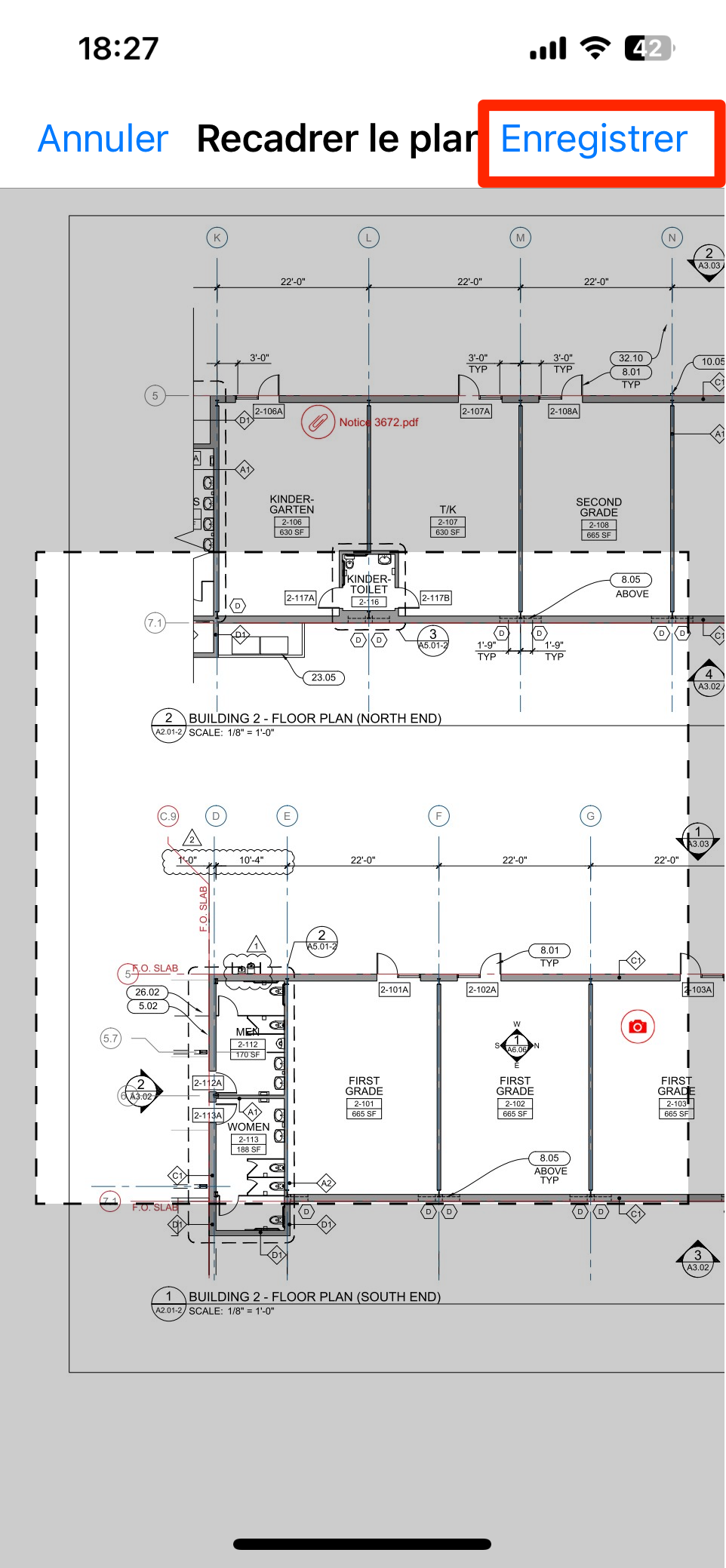

5. Le image du plan sera alors intégré à votre tâche et ajouté à votre bibliothèque de photos.

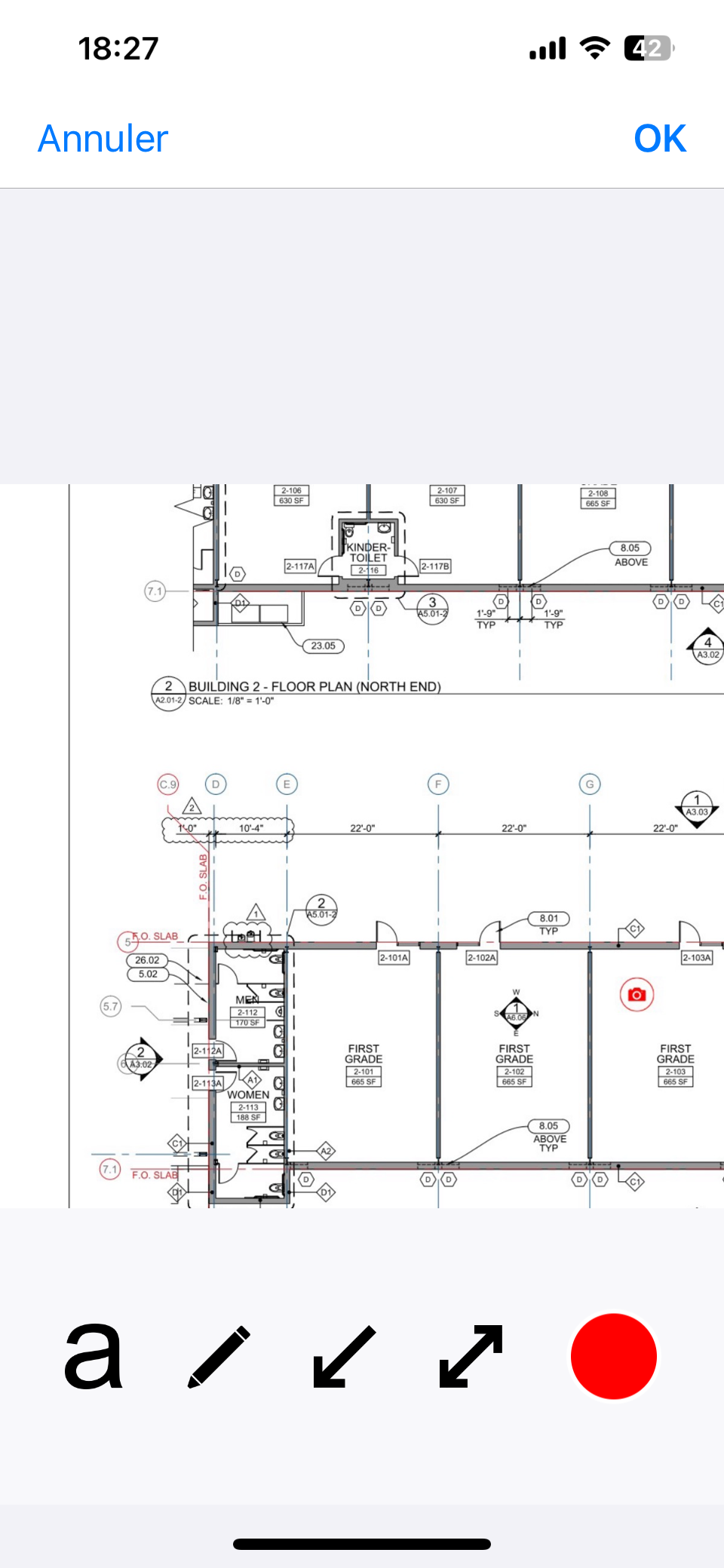

6. Une fois le image du plan ajouté à la tâche, vous pouvez cliquer dessus pour afficher une version agrandie. Sur cette version agrandie, vous pourrez ajouter des annotations.
