Contexte
Lorsque vous créez un nouveau projet sur Fieldwire une des premières étapes est d’importer vos plans sur la plateforme. Télécharger des plans sur Fieldwire est facile – que vous les importez depuis un fichier local sur votre ordinateur ou en synchronisant votre projet avec un compte Box, Dropbox ou OneDrive.
Seules des fichiers PDF (multipage ou une seule page), PNG ou JPEG peuvent être téléchargés sur l’onglet Plans dans Fieldwire. Vous ne pouvez pas importer un fichier de plus de 1 gigaoctet.
Dans certains cas, Fieldwire va nommer vos plans selon le nom du fichier ou des signets dans le document. Ainsi, la façon dont vous nommez vos fichiers peut impacter la façon dont les plans seront nommés dans Fieldwire. Il existe quatre scénarios de téléchargement courants, voici donc comment sont nommés les plans selon les différents cas.
- PDF, une seule page, sans signets
- PDF, une seule page, avec signets
- PDF multipage, sans signets
- PDF multipage, avec signets
PDF, une seule page, sans signets (marque-pages)
Lorsque vous téléchargez un PDF d’une seule page sans signets sur votre projet Fieldwire, notre logiciel va utiliser le nom du fichier pour nommer le plan. Si vous avez un PDF d’une seule page sans signet, nommez le fichier PDF avec le nom du plan pour éviter de modifier par la suite le nom du plan dans Fieldwire.
Exemple :
Si vous téléchargez un fichier nommé A101-rez de chaussée.pdf sans signets, Fieldwire va nommer le plan « A101-rez de chaussée » sans une description.

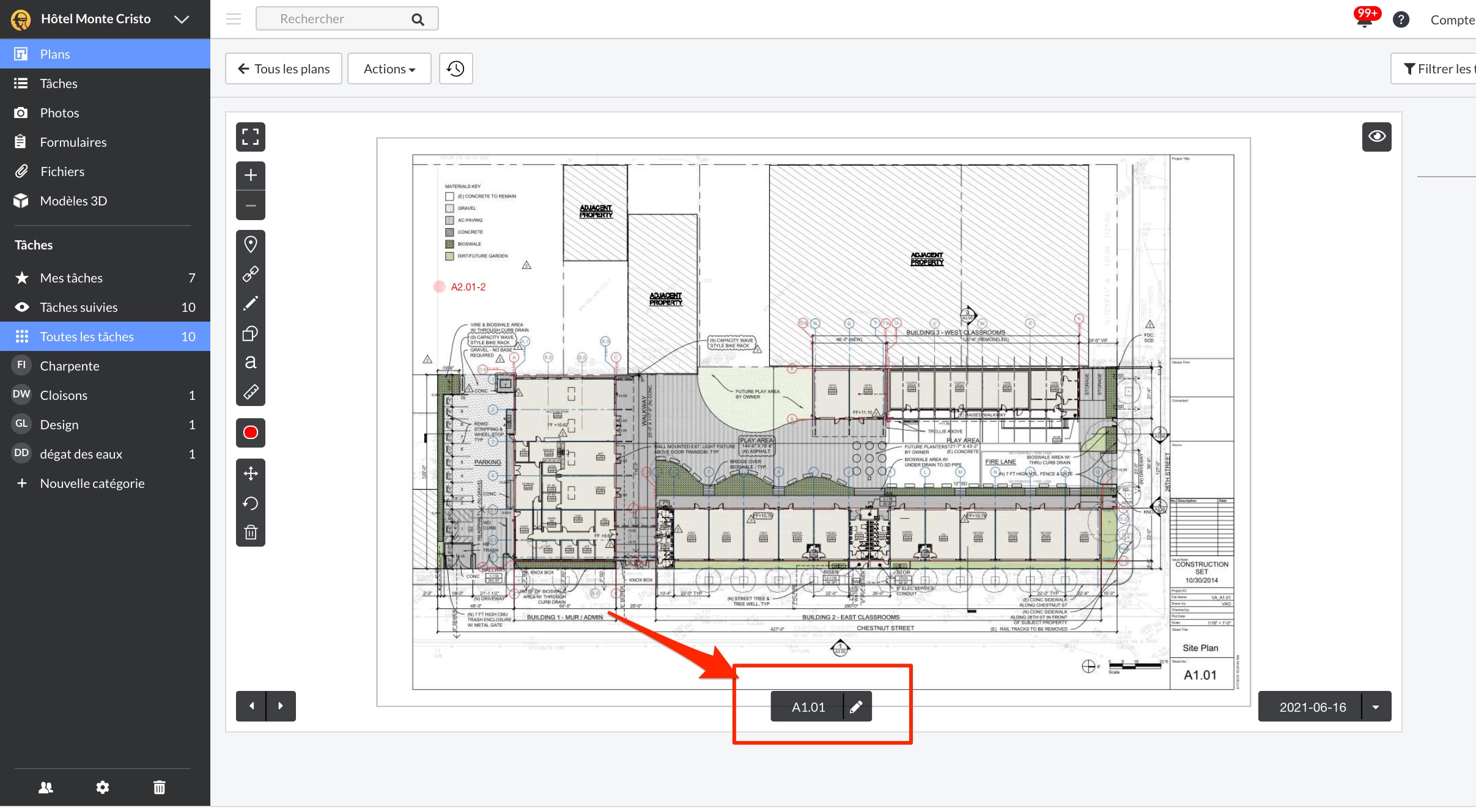

Si vous téléchargez un fichier nommé A1.01.pdf sans signets, Fieldwire nommera le plan A1.01 sans une description.
PDF d’une page avec signets (marque-pages)
Lorsque vous téléchargez un fichier PDF d’une page avec signets, Fieldwire va nommer le plan selon un signet formaté selon des critères spécifiques. Le numéro de plan est le texte d’un signet qui précède le tiret et la description est le texte suivant le tiret. Seuls des signets du premier niveau seront pris en compte pour nommer un plan dans Fieldwire.
Le signet doit être au format suivant : « X – Y » où X : Numéro de plan et Y : Description. Vous devez insérer un espace entre le tiret et le texte dans le signet.
Si le signet ne contient pas de tiret et des espaces, le nom du fichier est priorisé dans Fieldwire et le plan sera nommé comme si le PDF n’avait aucun signet.
Exemple :
Si je télécharge un fichier nommé A101-éléctricité.pdf avec le signet « 10084 – FF », le plan dans Fieldwire sera nommé « 10084 » avec la description « FF ».

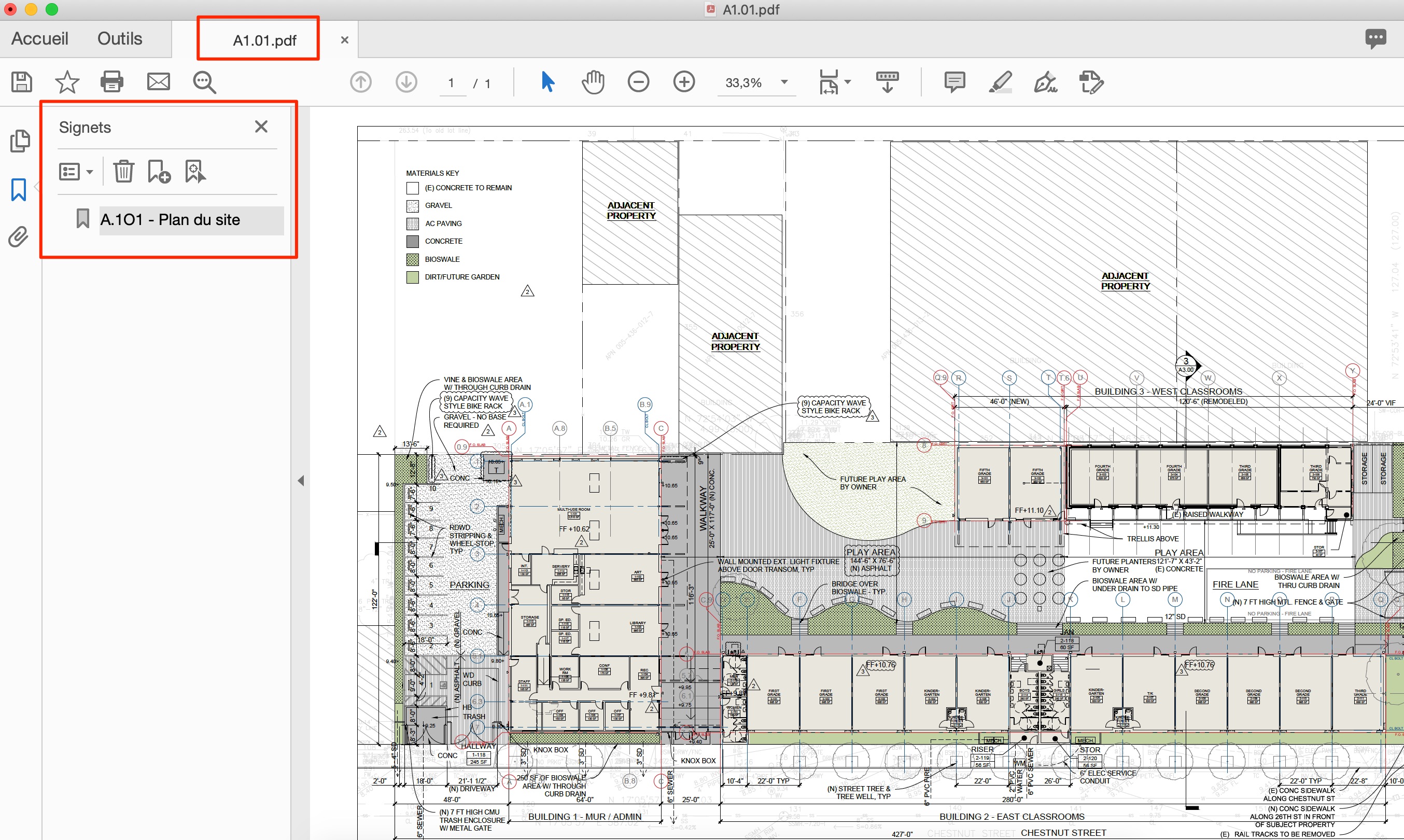

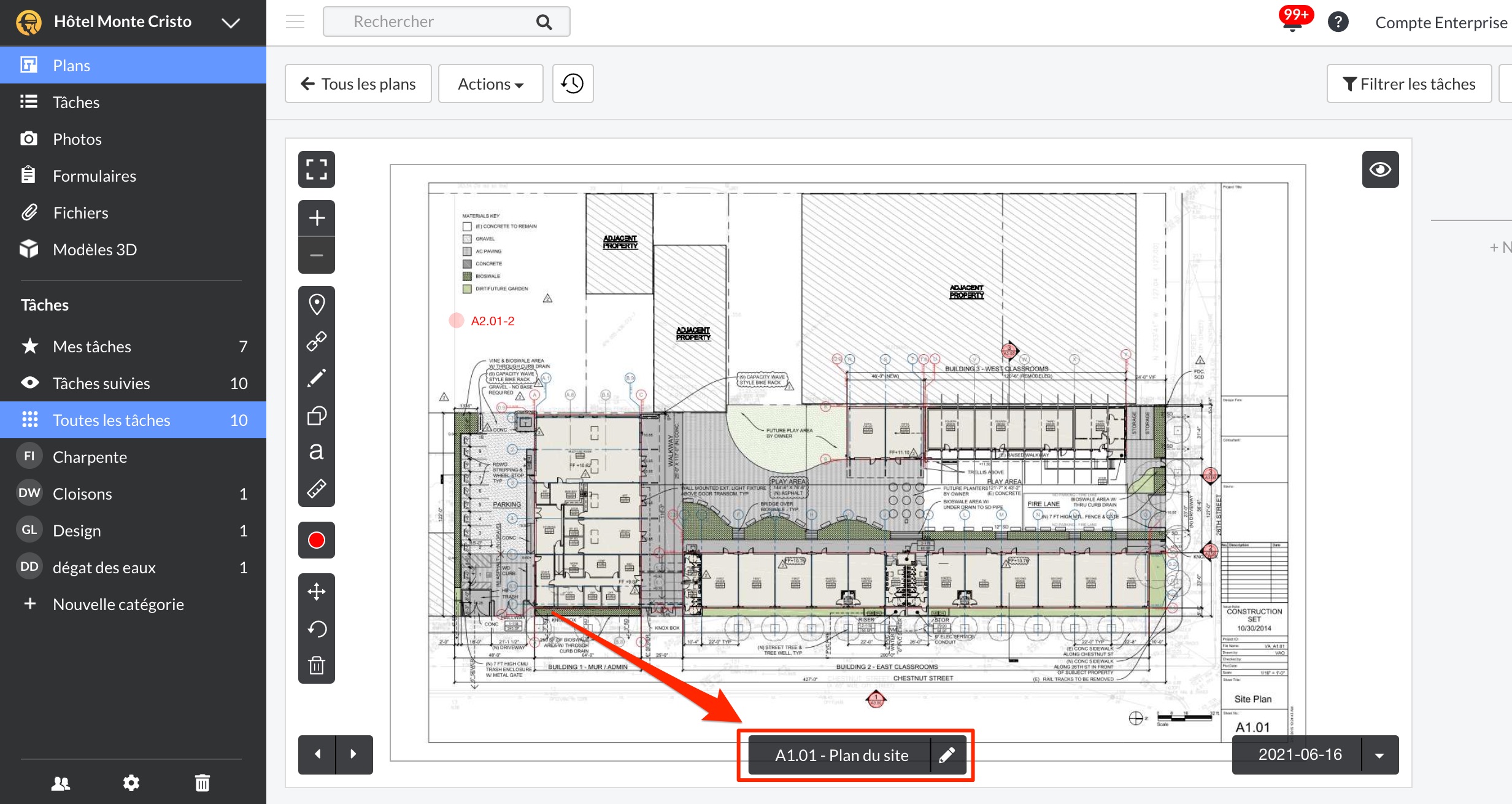

Si je télécharge un fichier nommé A1.01.pdf avec le signet « A1.01 – Plan du site », le plan sera nommé « A1.01 » avec la description « Plan du site ».
PDF multipage sans signets (marque-pages)

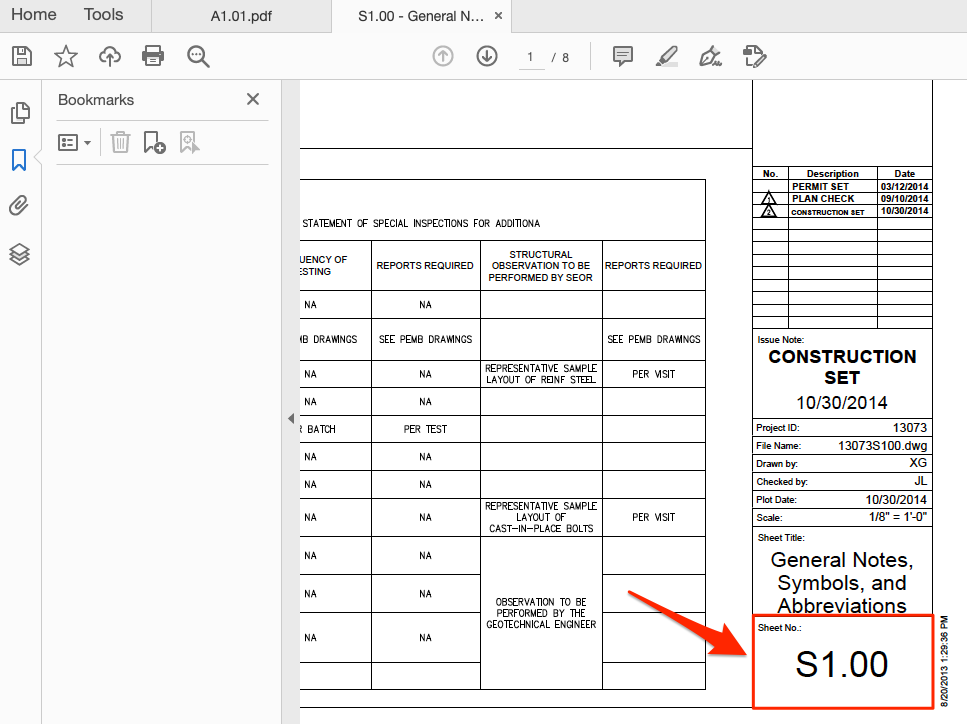

Lorsque vous téléchargez un PDF multipage, Fieldwire va utiliser notre outil de reconnaissance de caractères pour scanner les noms de plans. Cet outil numérise la zone de texte où se trouve le numéro de plan et nomme le plan ainsi. Aucune description est ajoutée aux plans téléchargés depuis un PDF multipage sans signets.
Le fichier doit avoir un texte vectoriel pour que l’outil de reconnaissance optique de caractères fonctionne correctement et que des liens hypertexte soient établis entre vos plans. Cela veut dire que vous pouvez sélectionner (surligner) le texte lorsque le fichier est sous format PDF. Veuillez consulter l’article ci-dessous pour plus d’informations sur les fichiers acceptés dans Fieldwire :

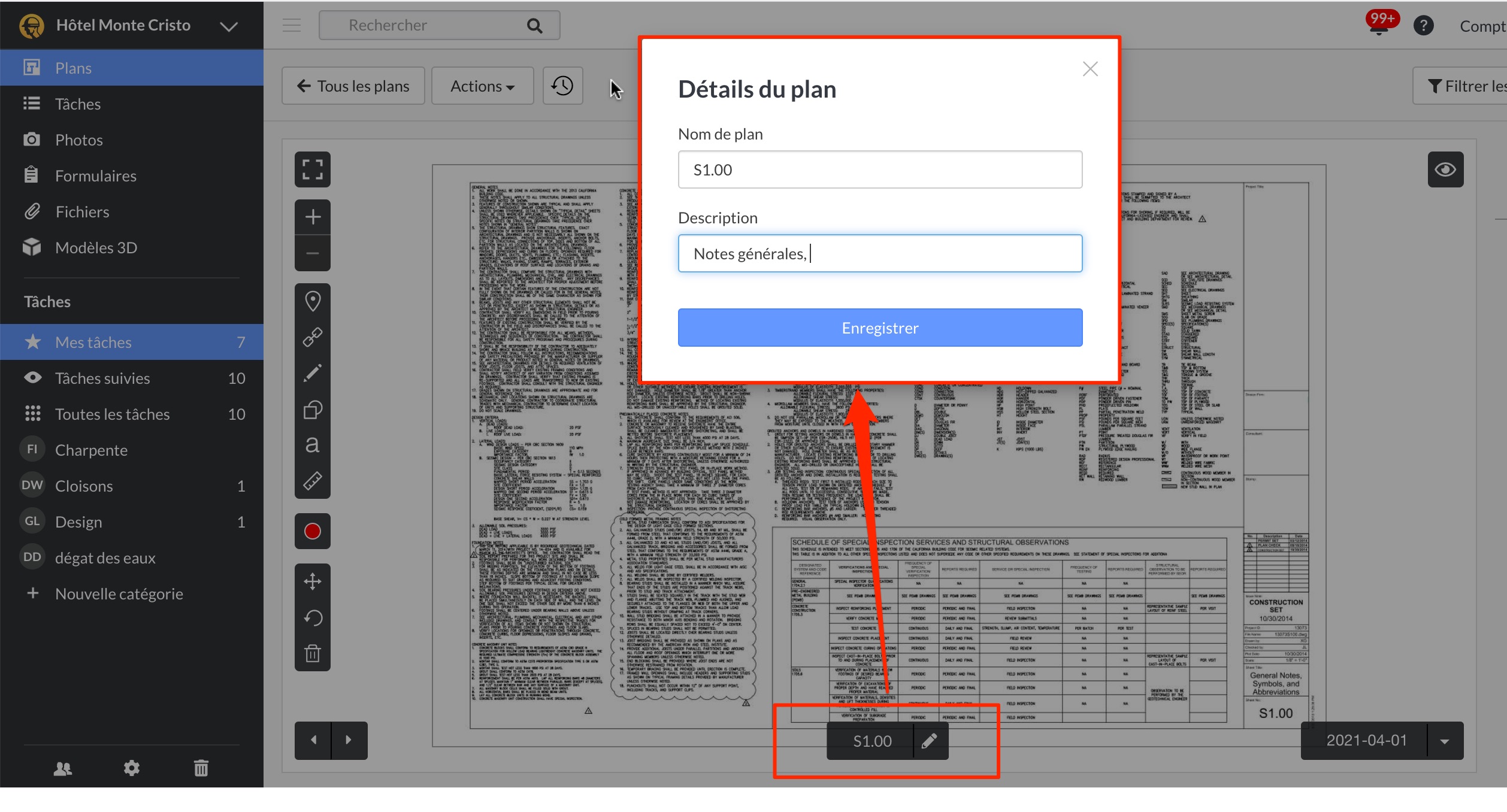

Si vos fichiers sont des images (ex. des scans ou des photos), vous devriez les convertir en PDF avec texte vectoriel avant de les importer dans Fieldwire pour pourvoir nommer vos fichiers automatiquement. Néanmoins, vous pouvez également nommer vos fichiers de plans manuellement.
PDF multipage avec signets (marque-pages)

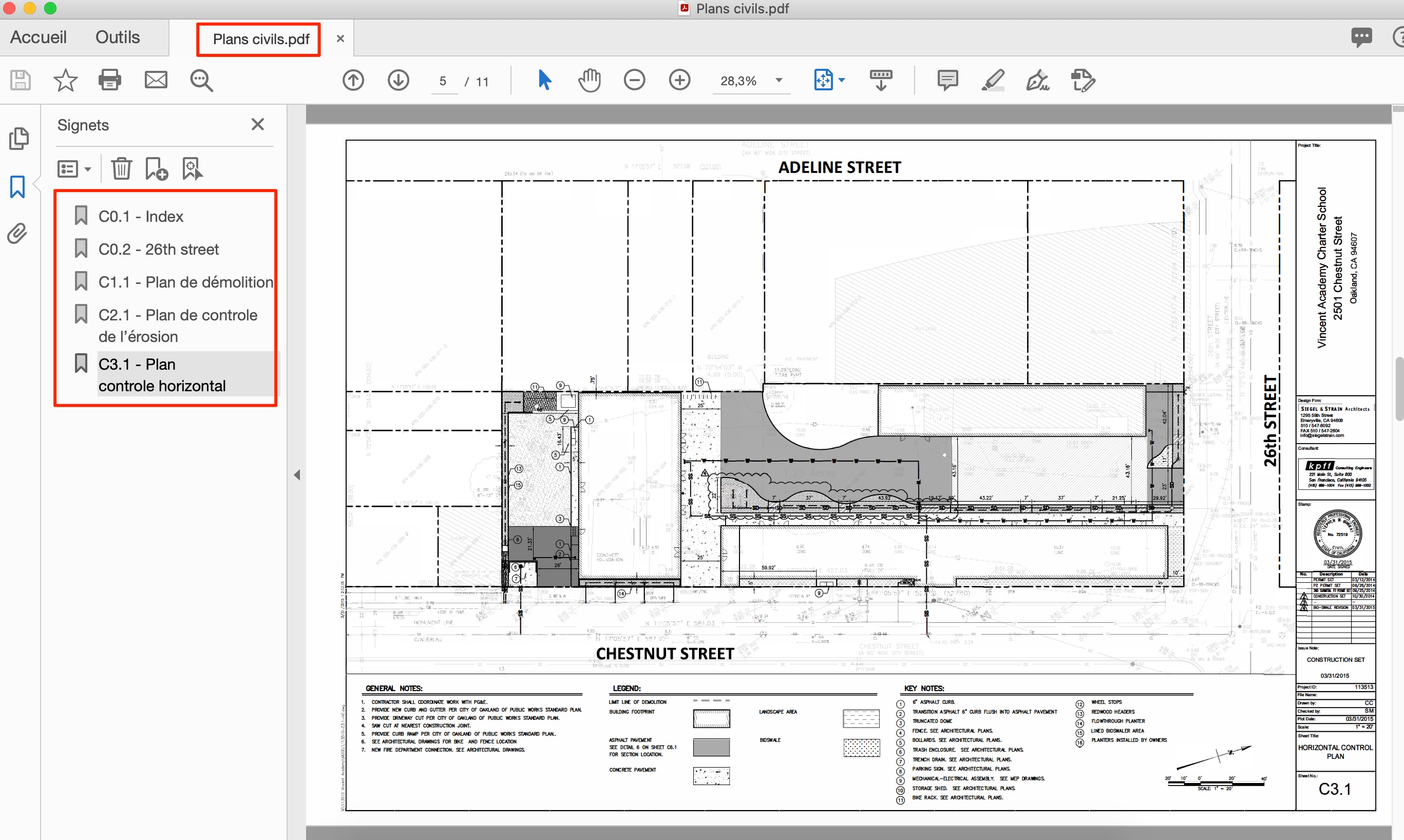

Lorsque vous téléchargez un PDF multipage avec des signets, Fieldwire va nommer chaque page selon le signet (formaté correctement). Comme pour vos PDF d’une seule page, vous devez vous assurer que les signets sont formatés correctement avec un tier et des espaces. Des signets correctement formatés sont priorisés lorsque Fieldwire nomme des plans et seront pris en compte plutôt que le numéro de plan scanné par l’outil de reconnaissance optique de caractères. Seuls des signets correctement formatés et du premier niveau seront pris en compte en nommant des plans et en les attribuant une description.
Le numéro de plan est dérivé du texte du signet. Si un signet a un trait d'union et un espace, la description du plan correspondant provient du texte du signet qui suit le trait d'union.
Exemple :

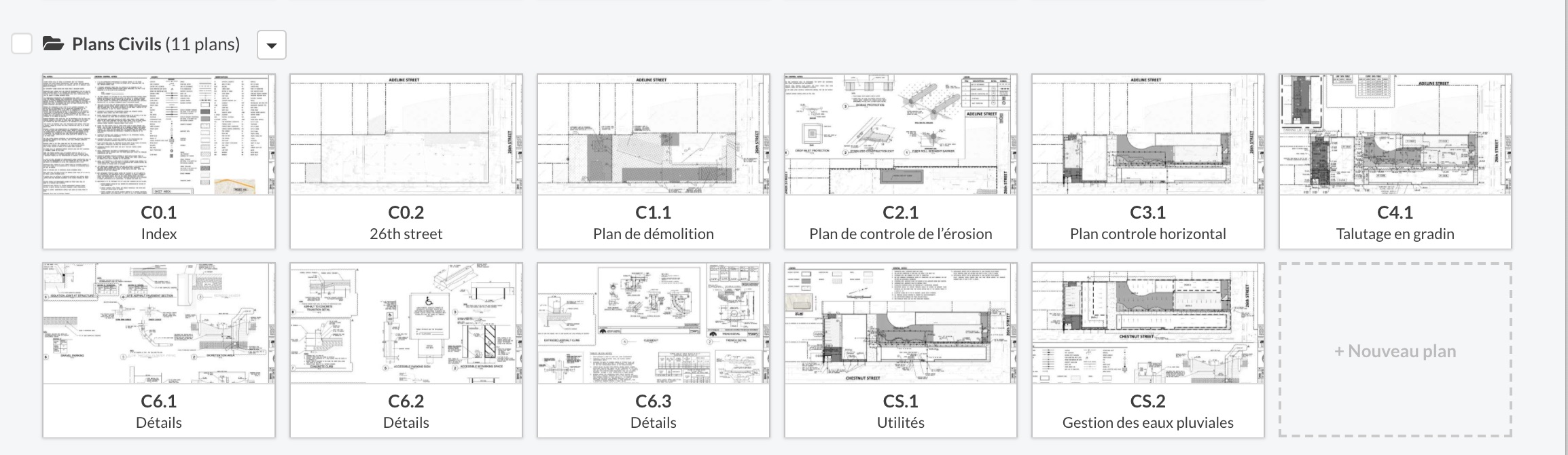

Si vous télécharger un fichier intitulé « Révisions1.pdf » avec les signets « “10084 - FF”, “10085 - 2F", “10086 - 3F,”etc., Fieldwire va nommer la page « 10084 » avec la description FF, la page 10085 avec la description 2F et ainsi de suite.
Astuce : Supprimer des signets qui ne sont plus à jours, des duplicatas ou qui ne sont pas complets avant de télécharger vos plans sur la plateforme.
Comment Fieldwire détermine les noms et descriptions des plans (en l'absence de signets)
Lorsque vous téléchargez des feuilles de plan (à une ou plusieurs pages) sans signets correctement formatés, Fieldwire suit un processus structuré pour déterminer le nom et la description de chaque feuille. Ce processus garantit que les plans sont étiquetés aussi précisément que possible en fonction du contenu du fichier.
Étape 1 : recherche d'un cartouche
Fieldwire vérifie d'abord si le PDF téléchargé contient un cartouche avec les informations suivantes :
- Nom (ou numéro) de la feuille
- Description de la feuille
Si ces informations sont trouvées dans le cartouche, Fieldwire les utilise pour nommer le plan et remplir la description. Une fois ces informations capturées, aucun traitement supplémentaire n'est nécessaire.
Étape 2 : si aucun cartouche n'est détecté
Si aucun bloc-titre n'est trouvé, Fieldwire détermine si le fichier contient une seule page ou plusieurs pages.
PDF d'une seule page
- Fieldwire utilise le nom du fichier (sans l'extension) comme nom de la feuille.
- La description de la feuille reste vide.
PDF de plusieurs pages
- Fieldwire utilise la reconnaissance optique de caractères (OCR) pour rechercher le nom et la description de la feuille sur chaque page.
Étape 3 : Résultats de l'OCR (PDF de plusieurs pages)
Si l'OCR détecte avec succès un nom et une description de feuille sur une page :
- Le texte détecté est utilisé pour le nom et la description de la feuille.
Si l'OCR ne détecte pas de nom ou de description de feuille :
- Fieldwire attribue le numéro de page comme nom de feuille.
- La description reste vide.
Cas particulier : le cartouche existe mais les informations sont incomplètes
Si un cartouche est présent mais que le nom ou la description de la feuille est manquant :
- Tout texte disponible est utilisé pour le nom et/ou la description de la feuille.
- Si aucun texte utilisable n'est trouvé, le numéro de page est utilisé comme nom de feuille.
Résumé de la logique de comment les plans sont nommés
En l'absence de signets, Fieldwire applique la priorité suivante :
- Informations du cartouche → Utiliser le nom et la description de la feuille détectés.
- PDF d'une seule page sans cartouche → Utiliser le nom du fichier.
- PDF de plusieurs pages sans cartouche → Utiliser l'OCR.
- Si l'OCR échoue → Utiliser le numéro de page comme nom de la feuille.
Ce processus garantit que vos plans sont nommés de manière cohérente tout en minimisant le besoin de renommer manuellement après le téléchargement.
