Panoramica e introduzione
Il confronto fogli è una funzione disponibile per gli account Fieldwire a pagamento. Questa funzione permette di confrontare due fogli, sia che si tratti di due versioni della stessa planimetria che di due planimetrie completamente diverse. Le differenze tra i disegni costruttivi vengono mostrate usando colori diversi, velocizzando e agevolando la verifica delle modifiche e il coordinamento tra i team.
Coordinamento e controllo delle modifiche
Attenzione: le corrispondenze tra i disegni costruttivi sono indicate in grigio, le differenze in rosso e blu.
Come confrontare i fogli
Per confrontare i fogli, apri il progetto e seleziona la o le planimetrie da confrontare. Seleziona "Azioni" e poi "Confronta" per selezionare le versioni da confrontare.

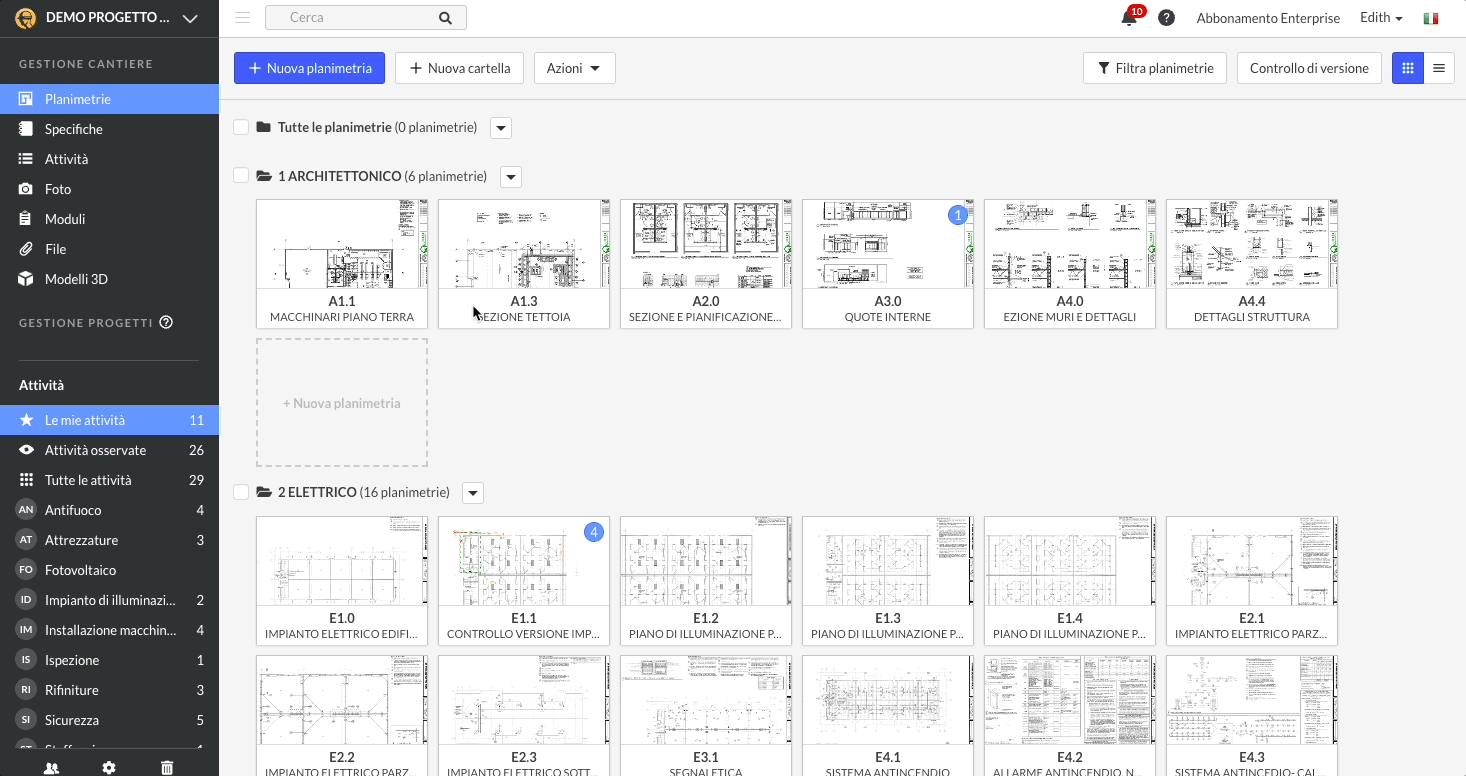

Come procedere al confronto dal menu "Azioni"
Attenzione: è possibile confrontare due versioni dello stesso foglio o due fogli completamente diversi.

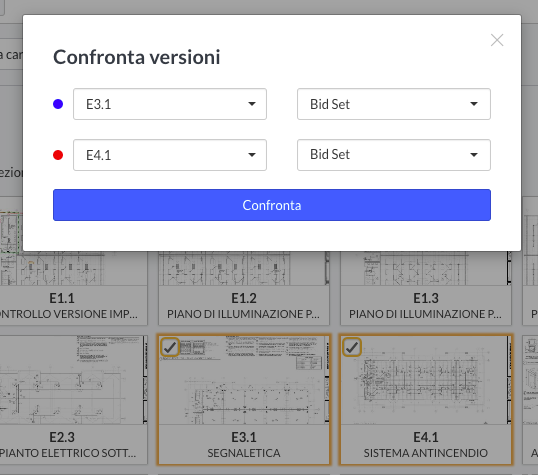

Come confrontare le planimetrie
Attenzione: qui si può vedere quale planimetria sarà mostrata in rosso (A4.01) e quale in blu (A5.01).
Quando clicchi su "Confronta", una finestra di dialogo si apre chiedendo di allineare i fogli per ottenere una sovrapposizione perfetta. Clicca di nuovo su "Confronta" e al termine dell'operazione (una barra di avanzamento ne indicherà il progresso) vedrai il primo foglio in rosso e il secondo in blu.
Confronto tra due versioni di una stessa planimetria
Confrontare due versioni diverse di una stessa planimetria è utile per tenere traccia delle modifiche apportate e rilevare eventuali incongruenze.

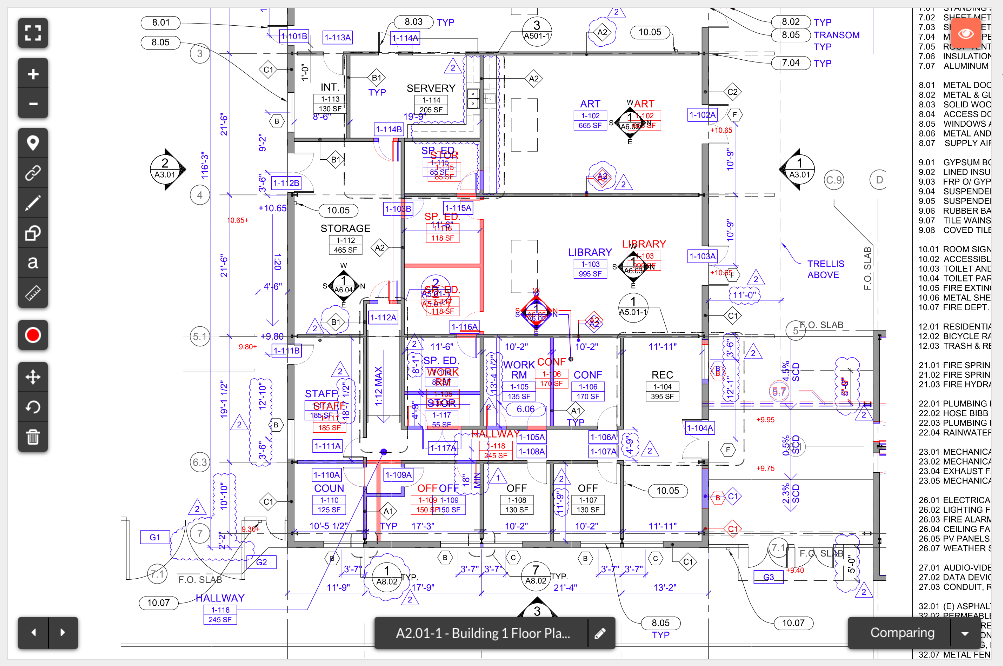

Due versioni della stessa planimetria a confronto
Suggerimento: sovrapporre due planimetrie diverse è utile per coordinare le diverse specializzazioni al lavoro in cantiere; esempio: quando si desidera confrontare lo schema delle luci con i piani architettonici.
Suggerimento: è possibile esportare il confronto delle planimetrie sotto forma di immagine facendo clic su "Azioni" direttamente sopra le planimetrie e poi su "Esporta". Il file immagine verrà scaricato sul computer.

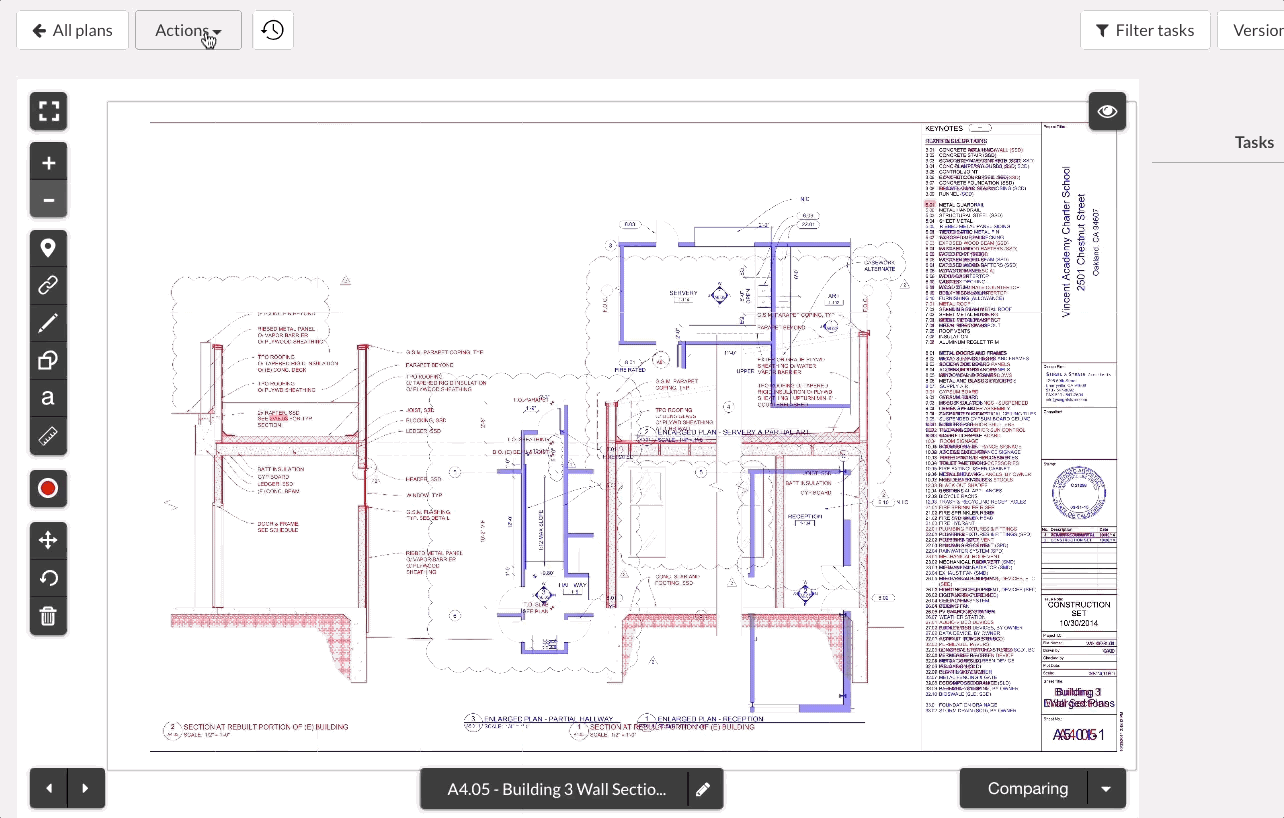

Esportare come immagine i fogli messi a confronto
Suggerimento: se l'immagine risulta troppo densa, è possibile nascondere le annotazioni, le attività, gli allegati, i link alle planimetrie e/o le foto facendo clic sull'icona dell'occhio in alto a destra dello schermo:
Se questa icona appare in rosso, un filtro è stato applicato all'immagine
Confronto dei fogli su dispositivi mobili (iOS e Android)
Il confronto dei fogli è possibile anche sui dispositivi mobili iOS o Android.

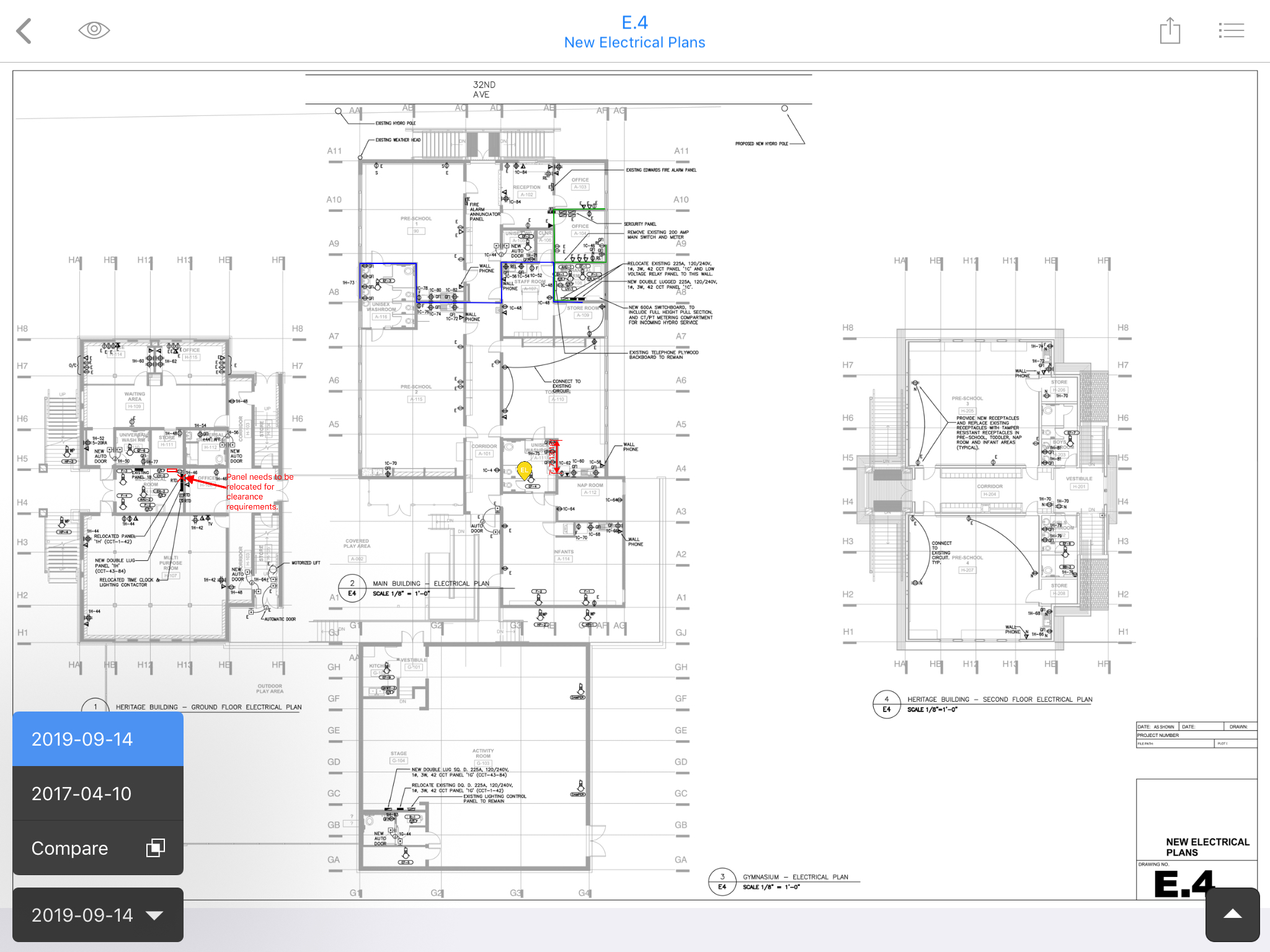

Per farlo, apri una planimetria, seleziona la versione desiderata e fai clic su "Confronta" in basso a sinistra.
A questo punto dovrai selezionare il foglio o la versione con cui effettuare il confronto. Allinea i fogli in modo da dar loro il corretto orientamento e clicca su "Confronta" nell'angolo in alto a destra.

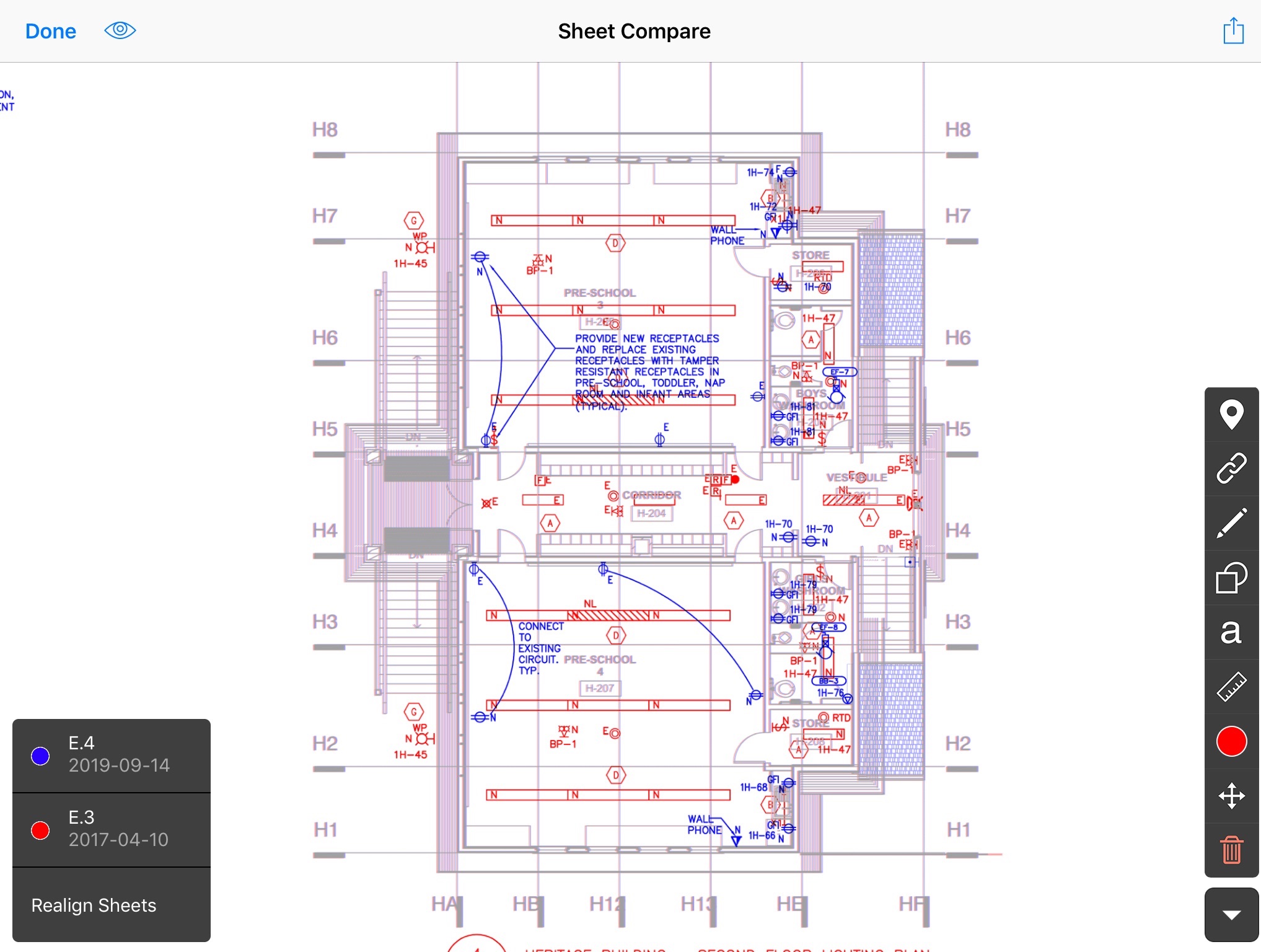

Nella schermata del confronto puoi aggiungere annotazioni o attività alla planimetria.
Queste annotazioni e attività saranno salvate sul foglio primario, cioè quello superiore.
Nota: se si aggiungono annotazioni nell'esempio sopra, queste verranno applicate al foglio E.4
I fogli delle planimetrie non si allineano correttamente, cosa devo fare?
Se noti che due fogli di planimetria non si allineano nella sovrapposizione o che uno è molto più grande dell'altro, è probabile che i due fogli abbiano dimensioni di pagina diverse. Il confronto può così apparire come nell'immagine che segue, dove vediamo il foglio superiore che è molto più grande di quello inferiore:
Se hai accesso ai file delle planimetrie o stai esportando i fogli da Fieldwire, puoi confermare le dimensioni delle pagine in un visualizzatore / editor di PDF come Adobe Acrobat controllando le proprietà del documento.
Lo strumento di confronto delle planimetrie di Fieldwire funziona solo con planimetrie che hanno le stesse dimensioni. Se le planimetrie non hanno le stesse dimensioni e vuoi confrontarle, puoi valutare la possibilità di inviarle allo studio di progettazione o all'architetto per farne adattare le dimensioni in base tue esigenze. Dovrai poi caricare i nuovi file su Fieldwire per poterli usare. Questo articolo descrive più in dettaglio come formattare i file delle planimetrie per Fieldwire.
Maggiori informazioni
Questi articoli dell'help center spiegano più in dettaglio le funzioni offerte nella scheda "Planimetrie".
