Panoramica

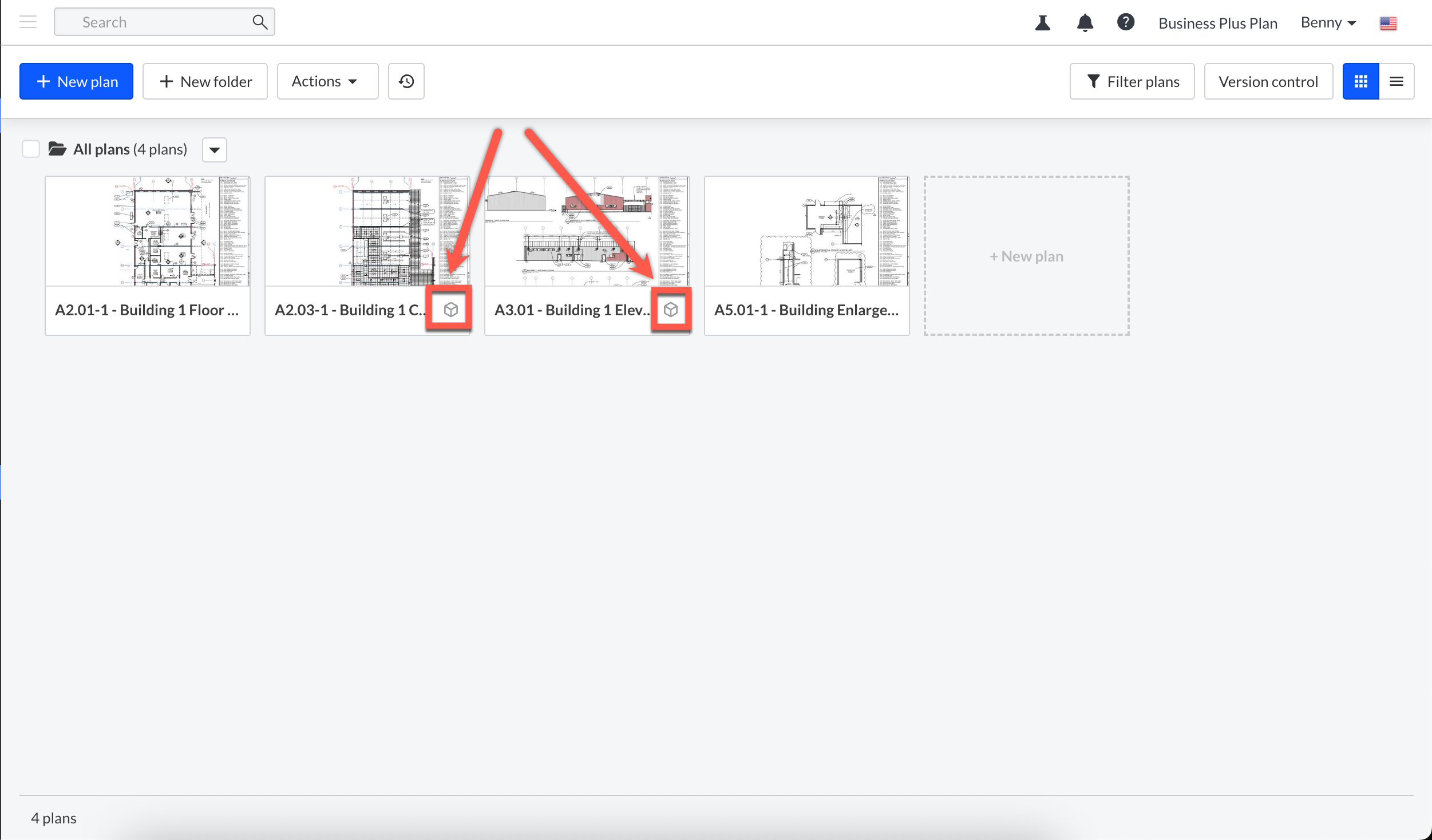

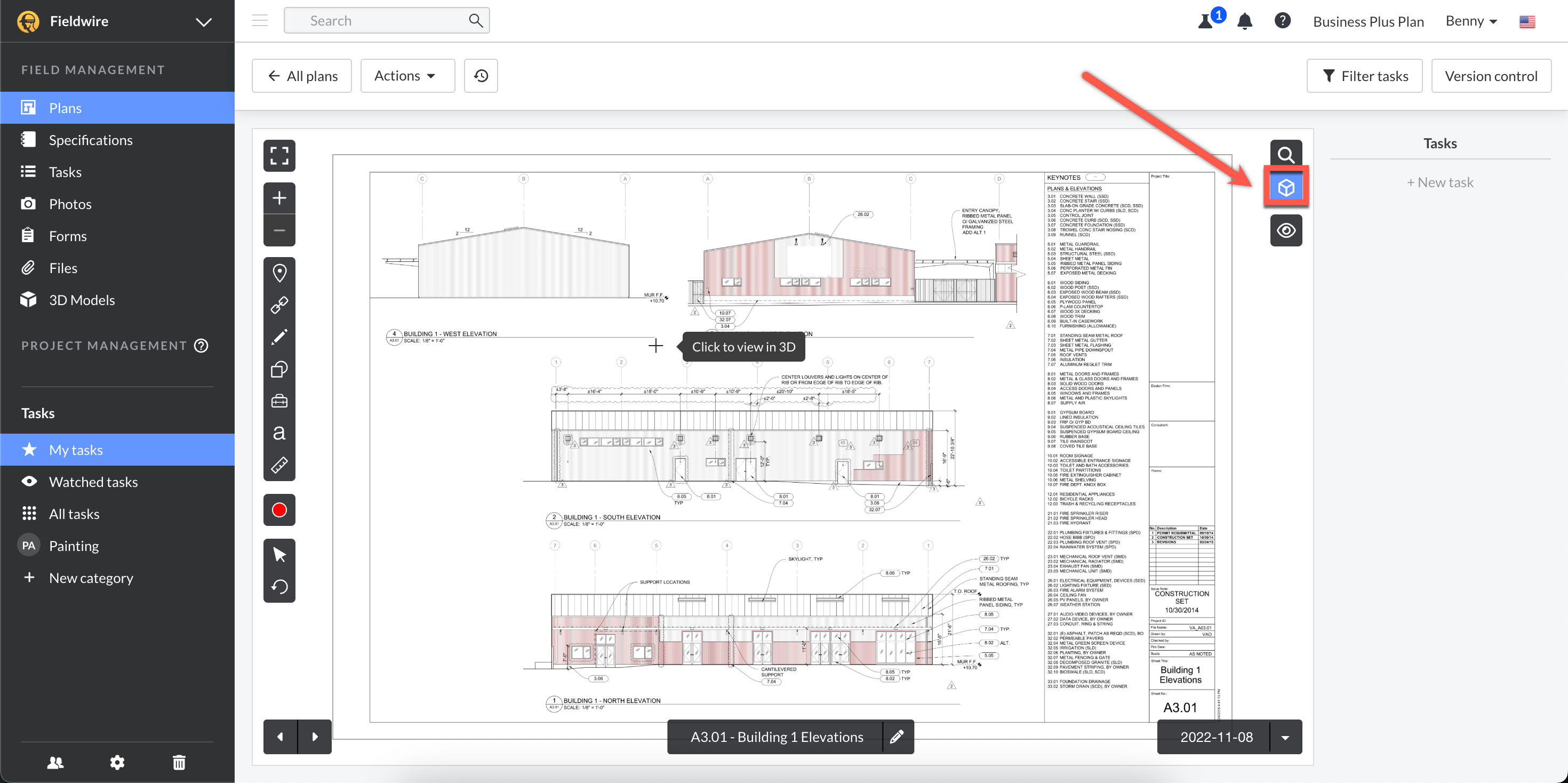

La sezione Planimetria è il luogo in cui avviene la magia. Quando si fa clic su una planimetria specifica, viene ingrandita e vengono rese disponibili una serie di opzioni importanti relative a attività, annotazioni e collegamenti ipertestuali.
Contenuto
- Barra degli strumenti di annotazione
- Definizioni degli strumenti di annotazione
- Allegare foto / file / moduli / planimetrie / RFI
- Simboli di annotazione
- Modifica in blocco delle annotazioni e strumenti di selezione
- Rinomina planimetria/descrizione
- Filtri per categorie e attività
- Controllo della versione
- Visualizzazione delle versioni precedenti
- Visualizzazione delle attività
- Confronto planimetrie
- Scheda Azioni
- Cliccando con il tasto destro del mouse sul piano, sulle attività e sui markup
- Riempimento forma
- Copiare e incollare attività e revisioni
- Ulteriori informazioni

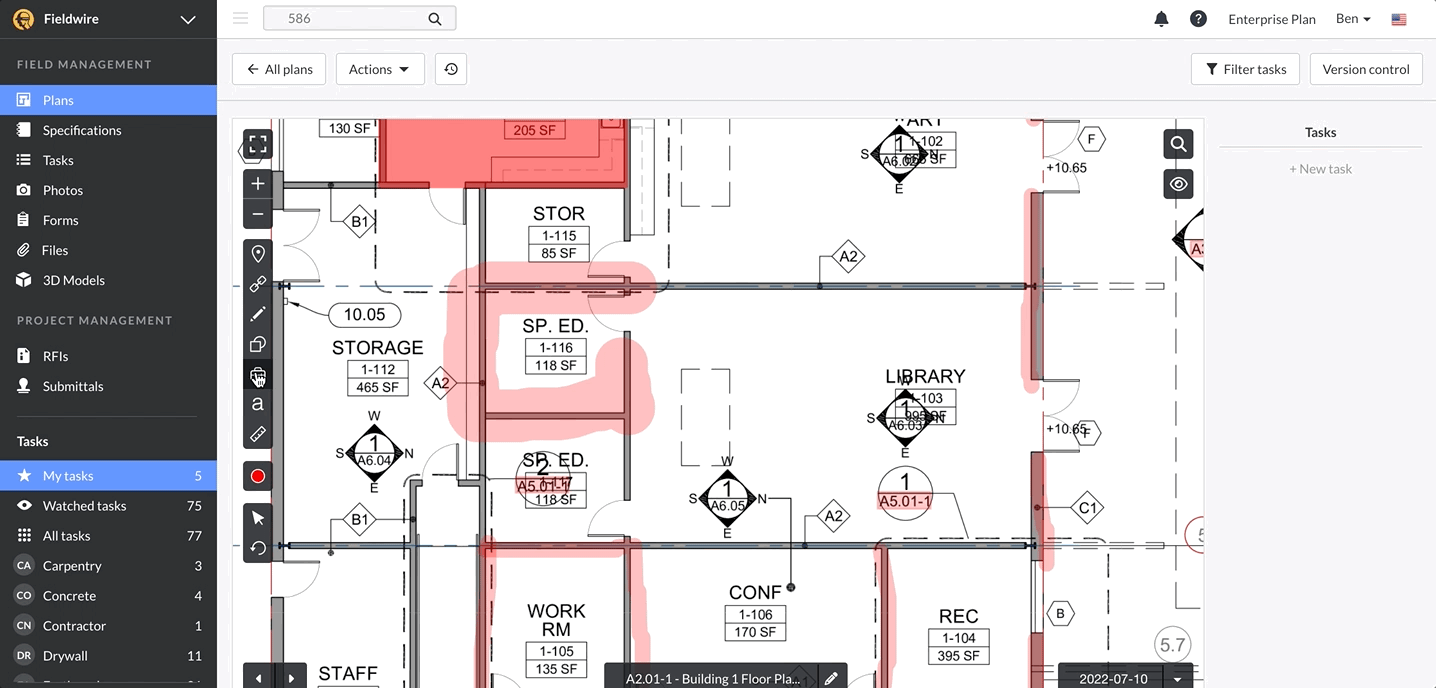

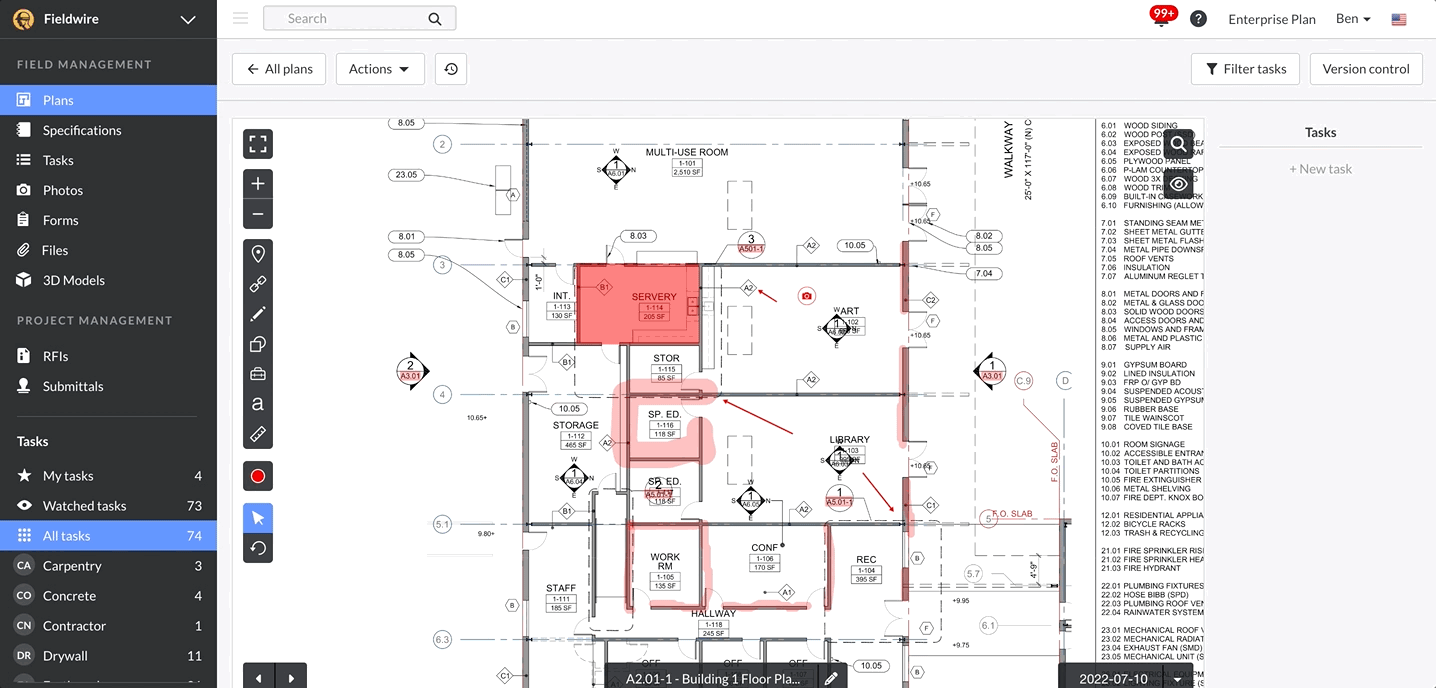

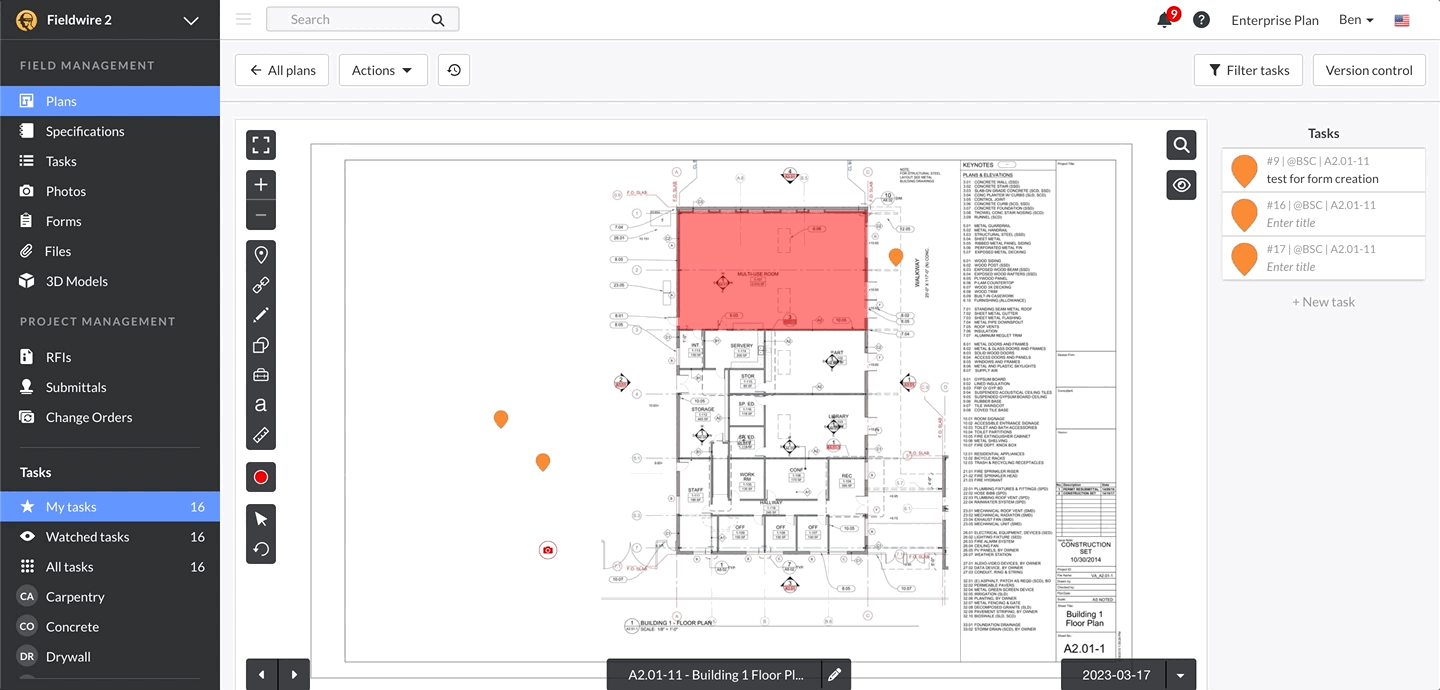

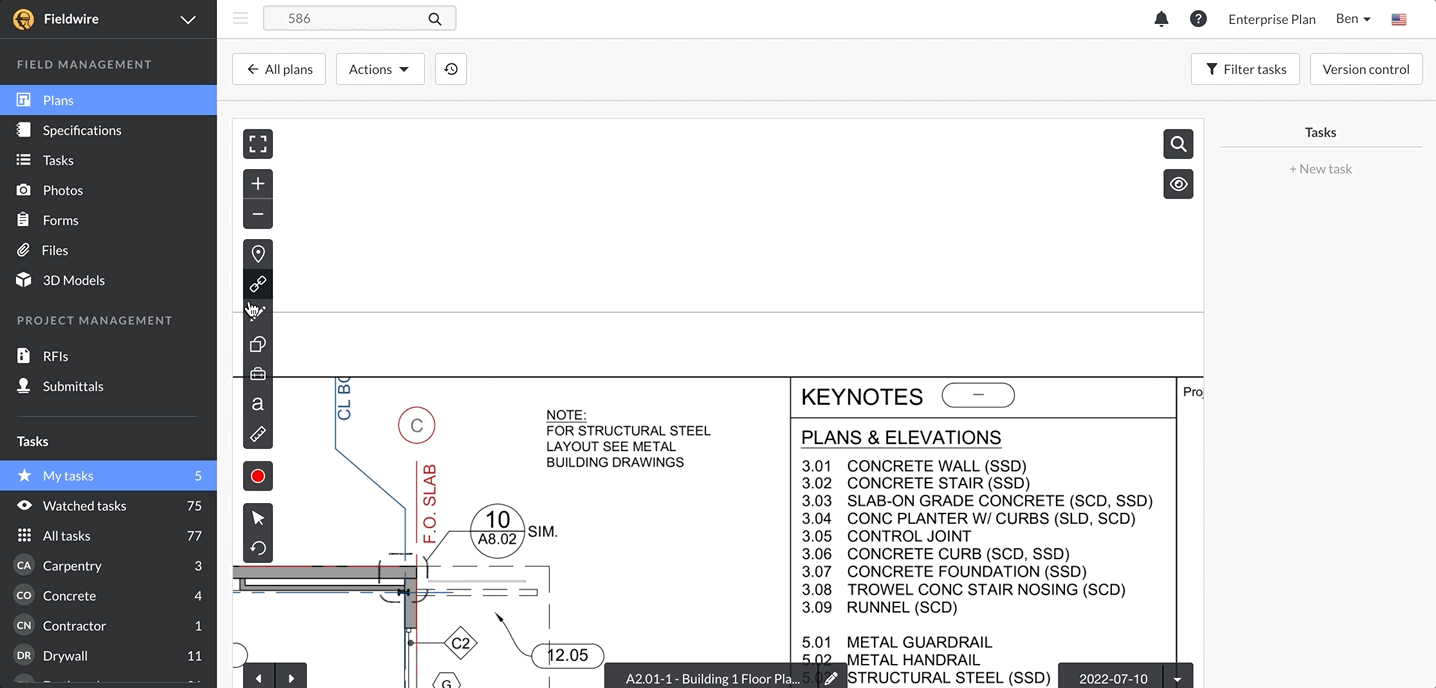

Barra degli strumenti delle annotazioni:
La barra degli strumenti è il menu verticale che si trova a sinistra della planimentrie

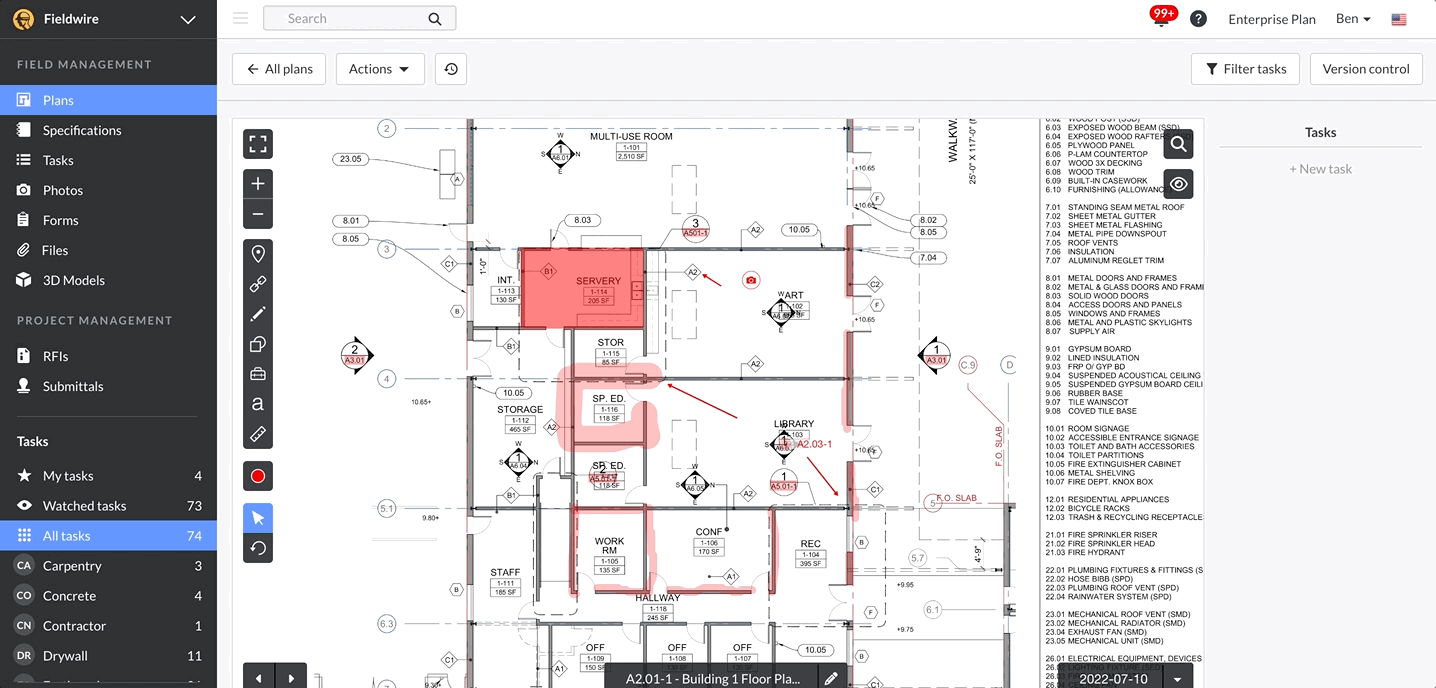

Tutti i simboli di markup sono descritti nel seguente screenshot
Definizione degli strumenti di annotazione
| 1. Espandi a schermo intero | Vedi la planimetria a tutto schermo |
| 2. Zoom in/Zoom out | Zoom della planimetria |
| 3. Pin:Aggiungi un'attività |
Per creare una nuova attività, fare innanzitutto clic sull'icona della spilla e poi sull'area della mappa in cui si desidera inserire la nuova attività. Apparirà quindi la schermata di modifica dell'attività. |
| 4. Catena: (Crea hyperlink) |
Fare clic sull'icona della catena e poi sull'area del piano in cui si desidera inserire il collegamento. Con questa funzione è possibile collegarsi ad altri fogli, allegati, moduli e aggiungere foto di avanzamento. |
| 5. Matita (Disegna) |
Facendo clic sull'icona della matita si possono tracciare linee, frecce e segnalazioni generali sulla pianta. Una volta fatto clic, è possibile scegliere tra una linea normale o diverse opzioni di evidenziazione traslucida. È disponibile anche una linea multipunto. Tenendo premuto il tasto Maiuscole si possono tracciare linee e frecce con angoli precisi (nota: il tasto Maiuscole per creare linee rette è disponibile solo per la matita e non per gli evidenziatori). |
| 6. Forme (Delimita un'area) | Facendo clic su questa opzione è possibile utilizzare le forme per circondare un'area su cui si desidera attirare l'attenzione. Può essere una forma definita (come un cerchio o un triangolo), oppure si può creare un poligono personalizzato. È anche possibile utilizzare la forma a nuvola intorno a qualsiasi cosa si desideri, trascinando il cursore sullo schermo fino alla dimensione appropriata (simile alla funzione casella di testo). |
| 7. Simboli annotazione |
Fare clic su questa icona per scegliere tra un'ampia selezione di simboli di markup. Questi simboli sono suddivisi in varie categorie. Una volta individuato il simbolo che si desidera utilizzare, fare clic per selezionarlo e continuare a fare clic in qualsiasi punto del piano per continuare ad aggiungere il simbolo. |
| 8. "a" (Testo) |
Fare clic su questa icona per aggiungere una casella di testo. È possibile fare clic e trascinare per creare una casella di testo delle dimensioni desiderate. Una volta terminato, apparirà l'opzione per aggiungere un commento o una descrizione all'interno della casella. È anche possibile selezionare la dimensione del carattere. |
| 9. Righello (Misurazioni) |
Fare clic su questa icona per aprire gli strumenti di misura. È possibile calibrare la distanza, registrare nuove misure di lunghezza e scalare un'area. Tenendo premuto il tasto Maiuscole, le linee di misura vengono fissate ad angoli precisi mentre vengono disegnate. Inoltre, è possibile creare una misura multilinea, che consente di misurare percorsi, perimetri o altre linee continue a più punti. |
| 10. Colori (Cerchio rosso) |
Facendo clic su questa icona è possibile scegliere tra diversi colori. Questo influisce sul colore degli strumenti penna, evidenziatore, freccia, testo e nuvola. È possibile creare marcature private cambiando questo colore in viola. |
| 11. Selezione (Icona mouse) | Facendo clic su questa icona è possibile spostare sulla planimetria qualsiasi marcatura effettuata con gli strumenti precedenti. Una volta cliccato, è necessario selezionare il markup che si desidera spostare/modificare. Inoltre, è possibile fare clic + trascinare il cursore del mouse sulla planimetria o tenere premuto il tasto Maiusc + Clic per selezionare più markup e modificarli in batch! |
| 12. Torna indietro (Freccia) |
Facendo clic su questa opzione si cancella immediatamente l'ultima marcatura effettuata sul piano durante la sessione corrente. |

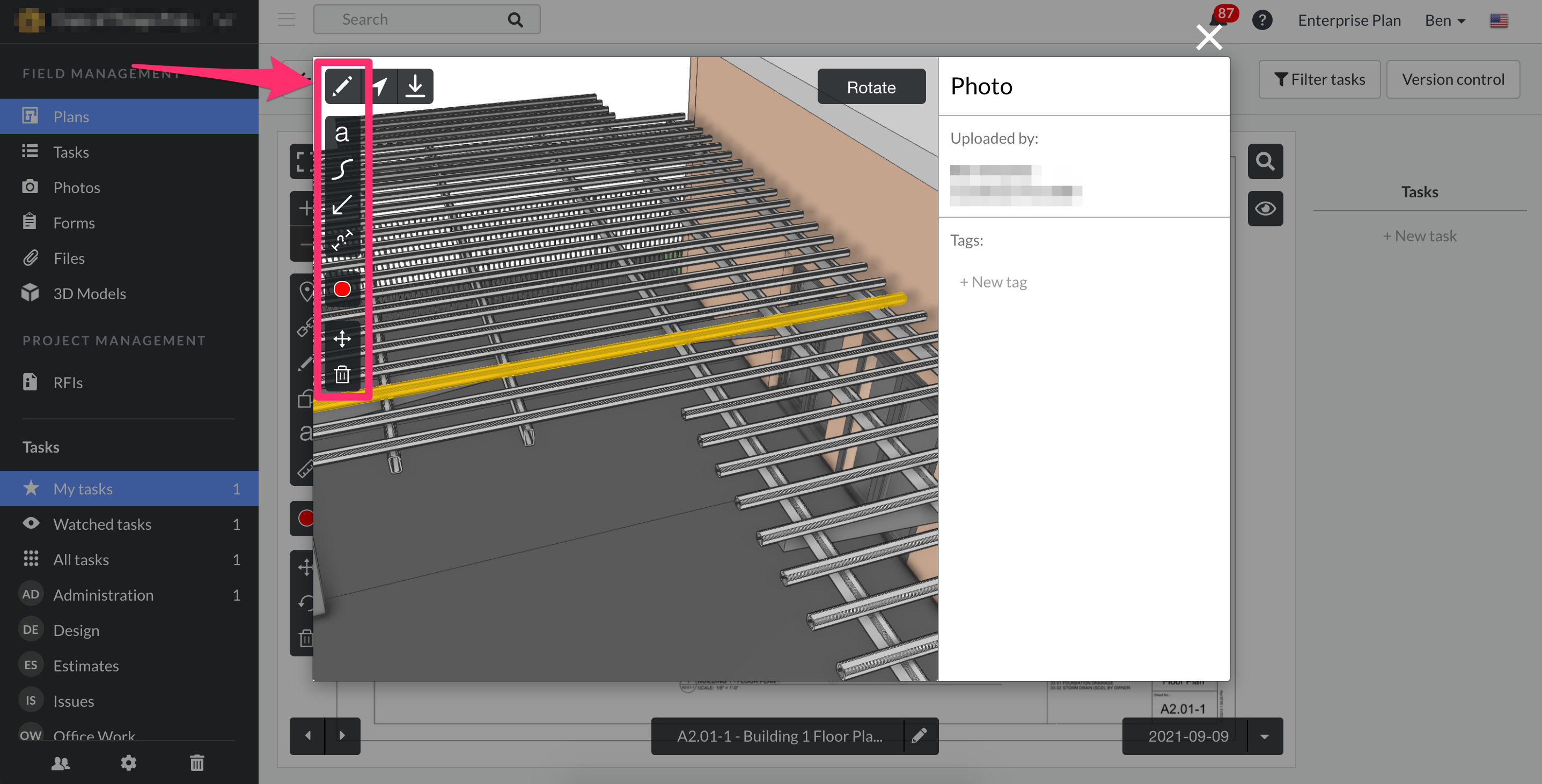

Nota: Le foto allegate alle planimetrie/RFI possono essere annotate
Allegare foto / file / moduli / planimetrie / RFI

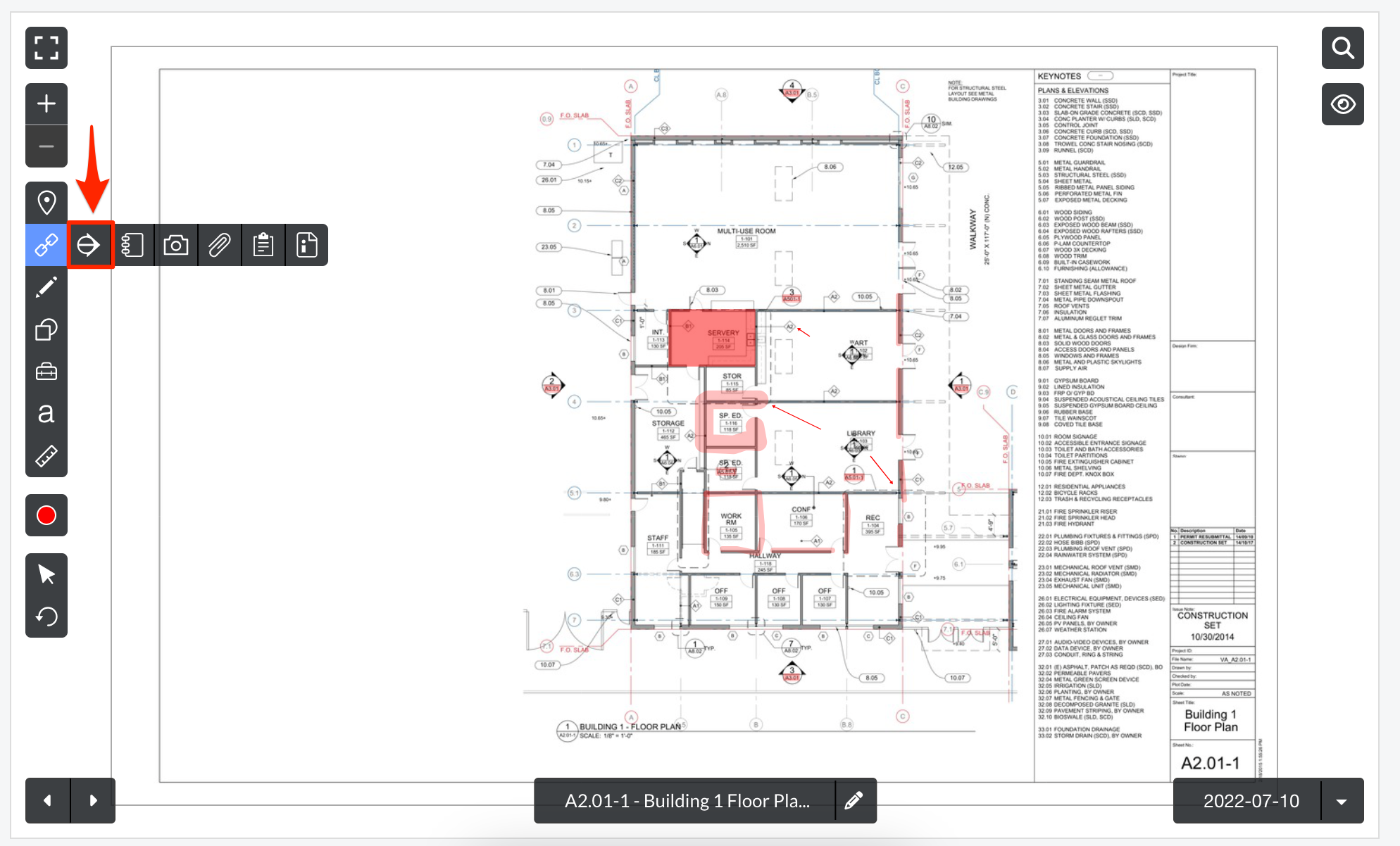

Facendo clic sull'icona "Catena" nella barra degli strumenti di annotazione, è possibile collegare una serie di documenti alle planimetrie.

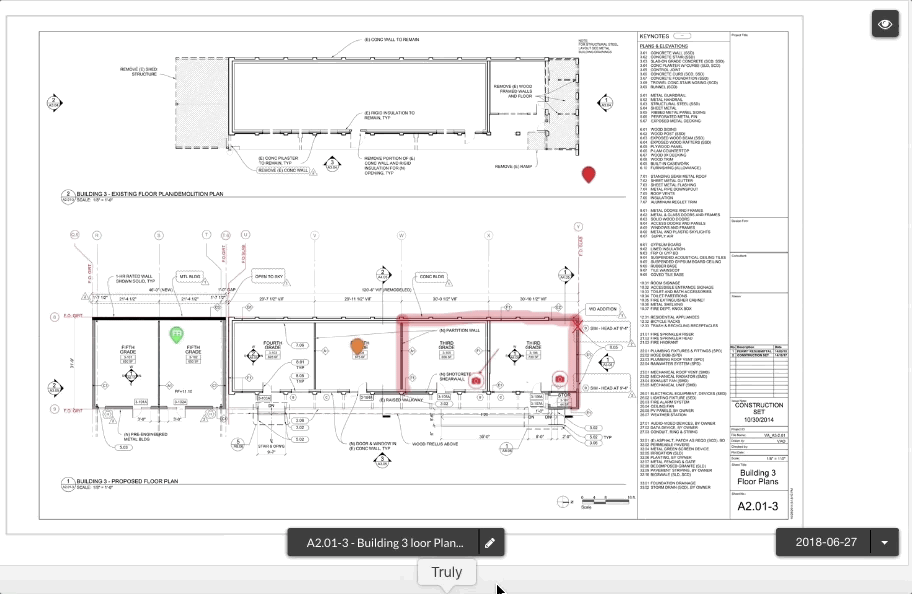

La prima opzione consente di aggiungere un collegamento a un altro foglio di planimetria:
Selezionando questa opzione potrai collegare direttamente due planimetrie, presenti in Fieldwire, tra di loro.

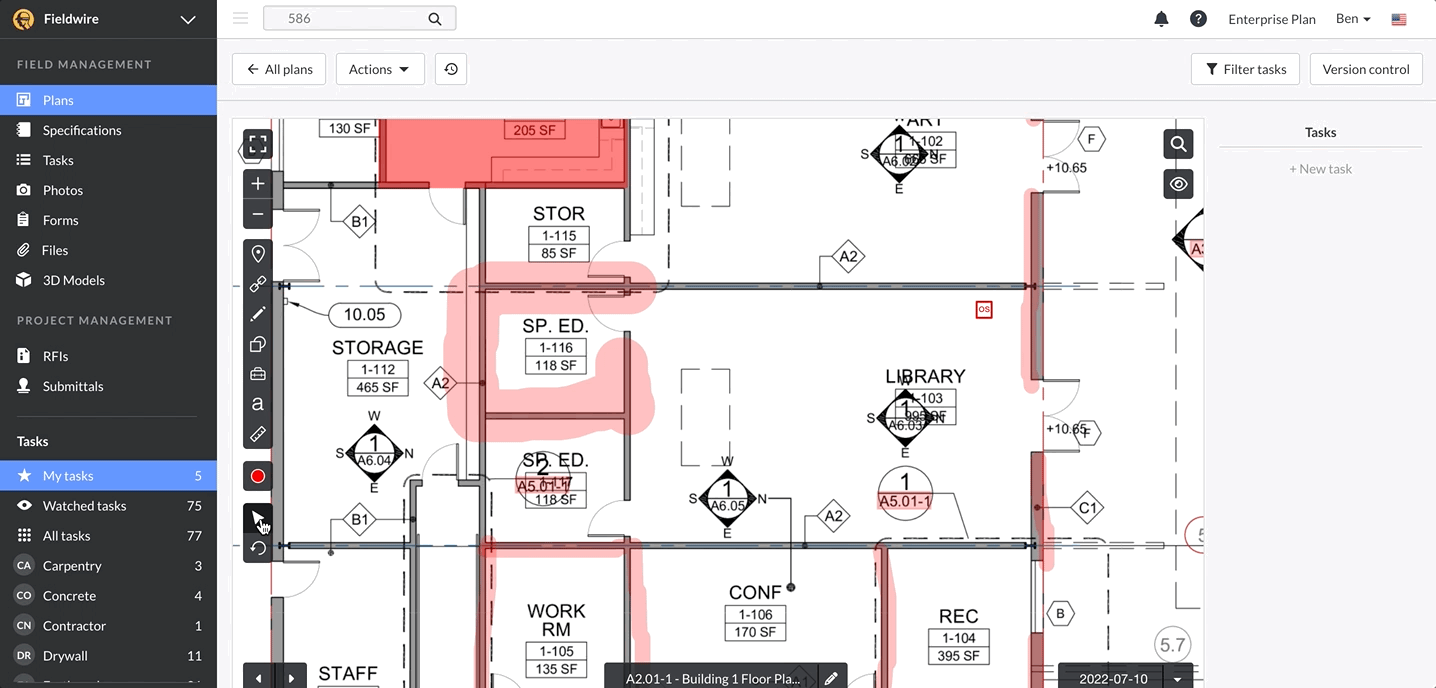

La seconda opzione ti permette di collegare alla planimetria una specifica che è stata precedentemente caricata nella sezione specifiche.

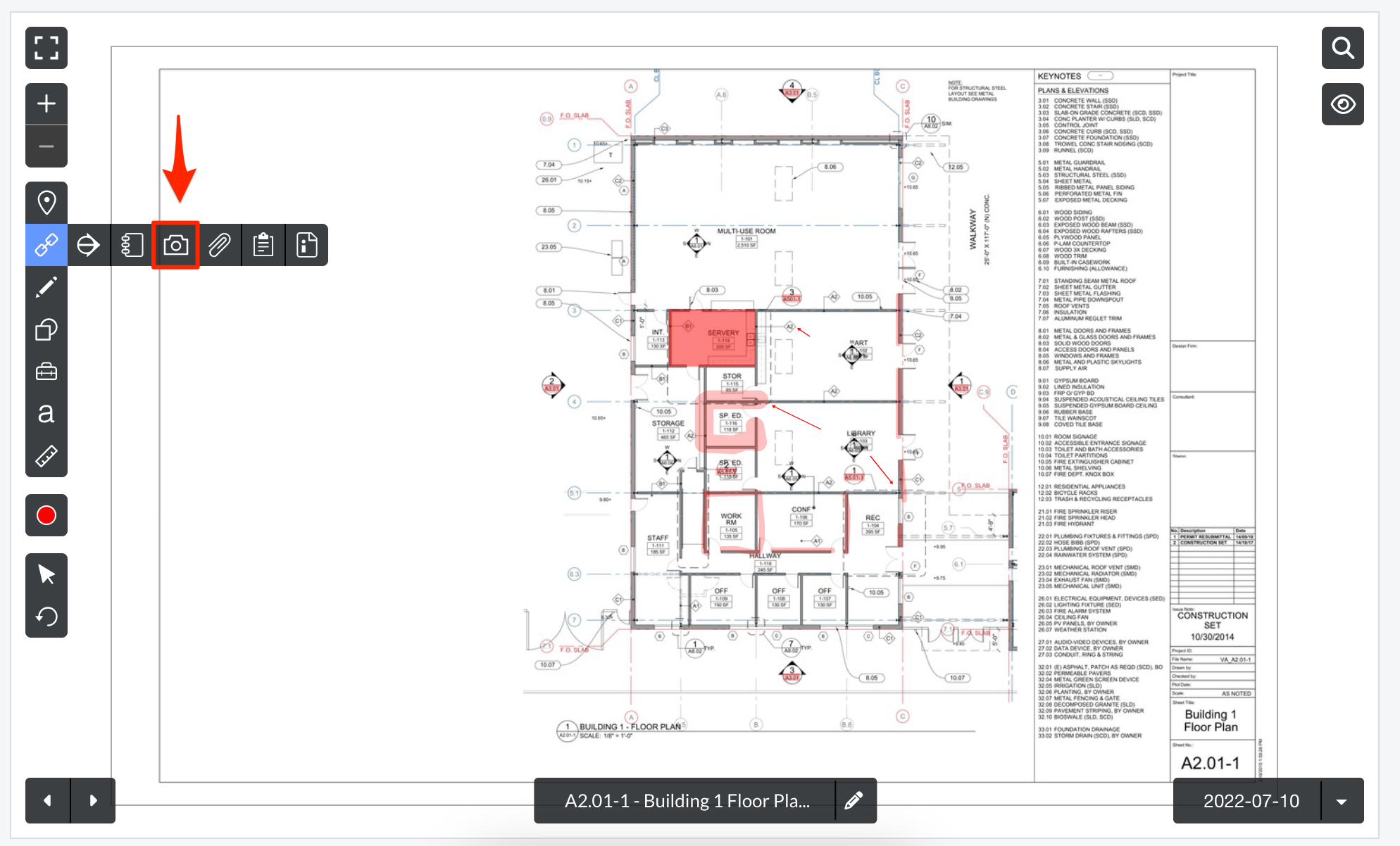

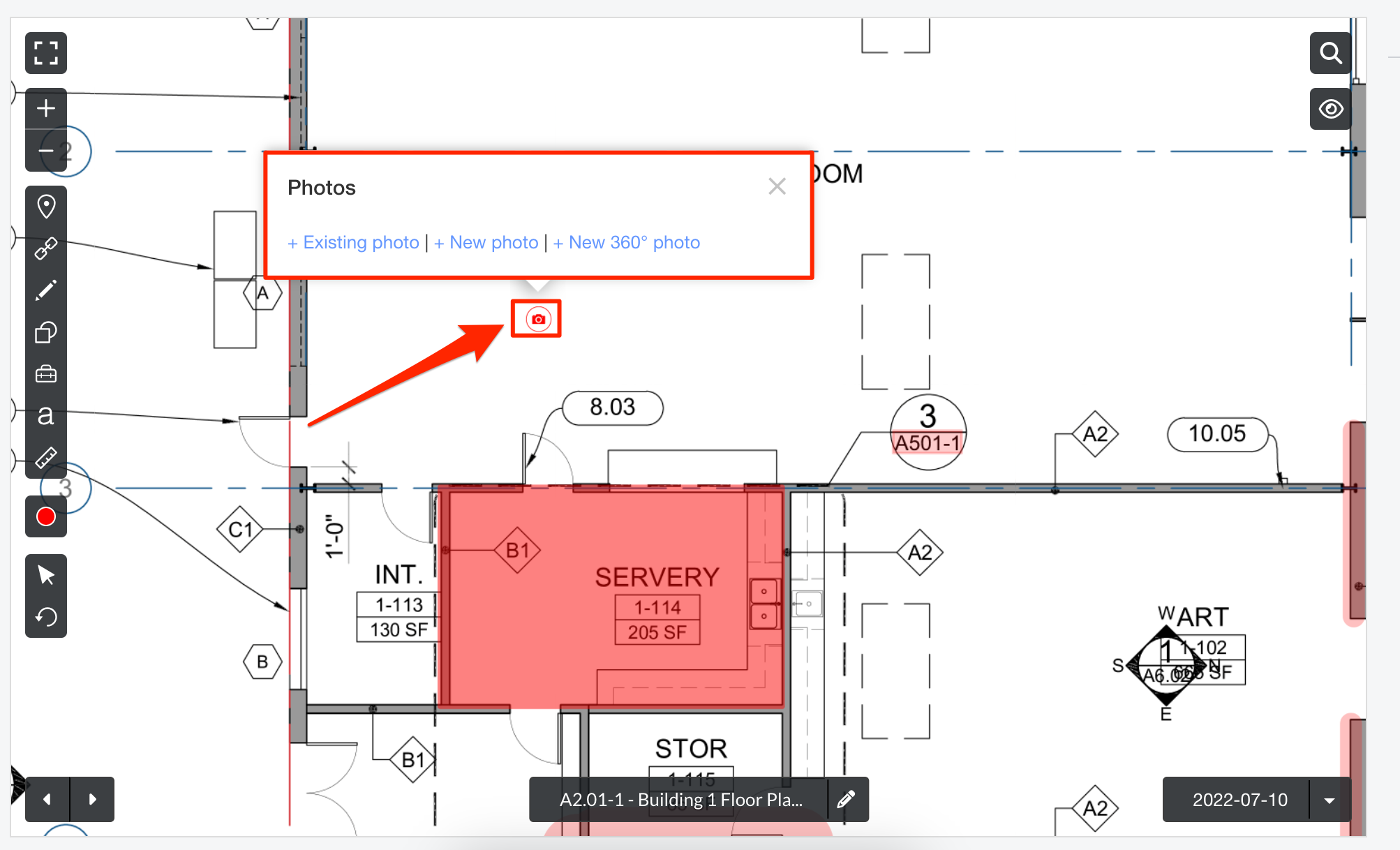

La terza opzione ti permette di allegare alla planimetria una foto
La foto che è possibile allegare può essere presa dalla sezione foto di Fieldwire o dal PC. è possibile scattare anche foto di 360°

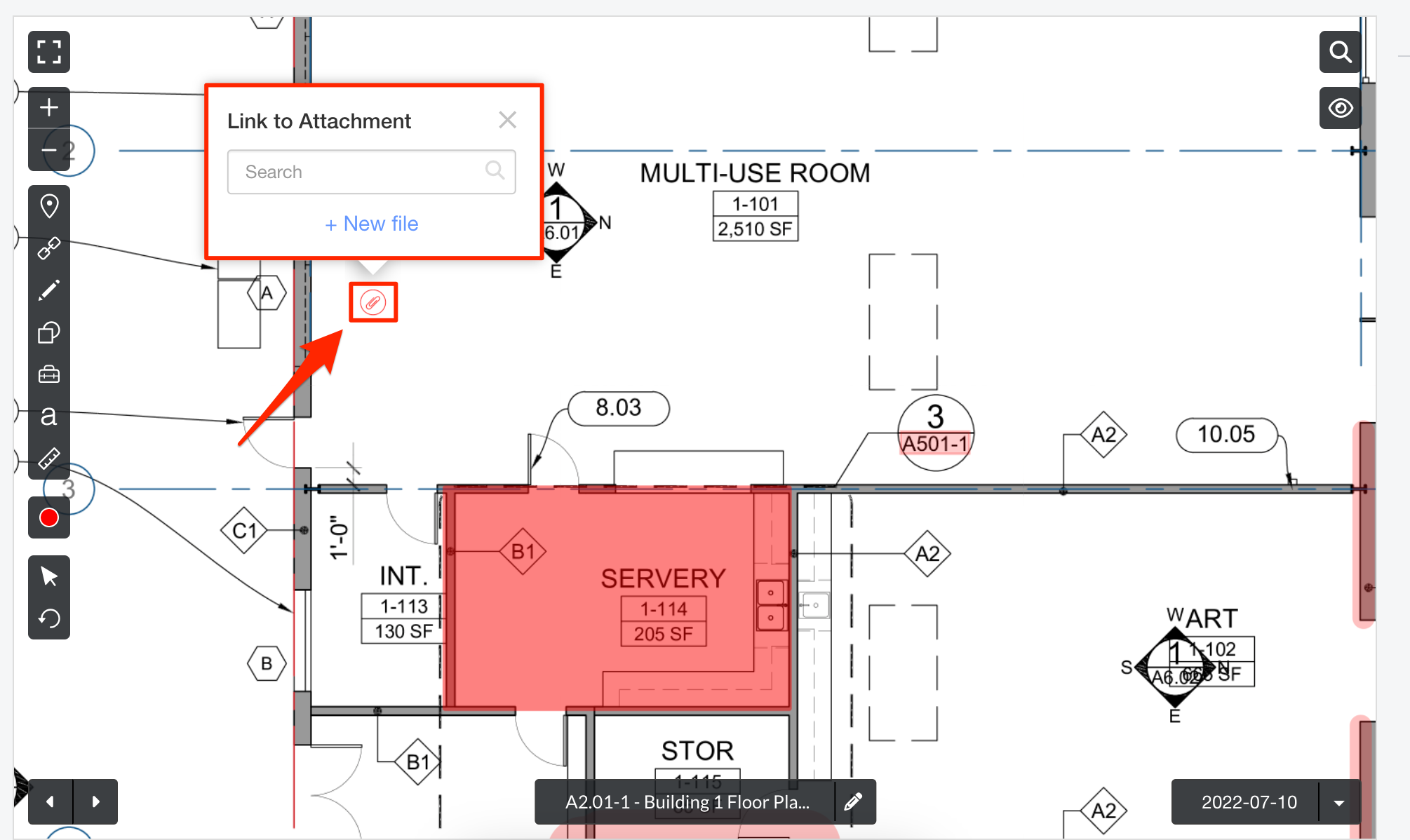

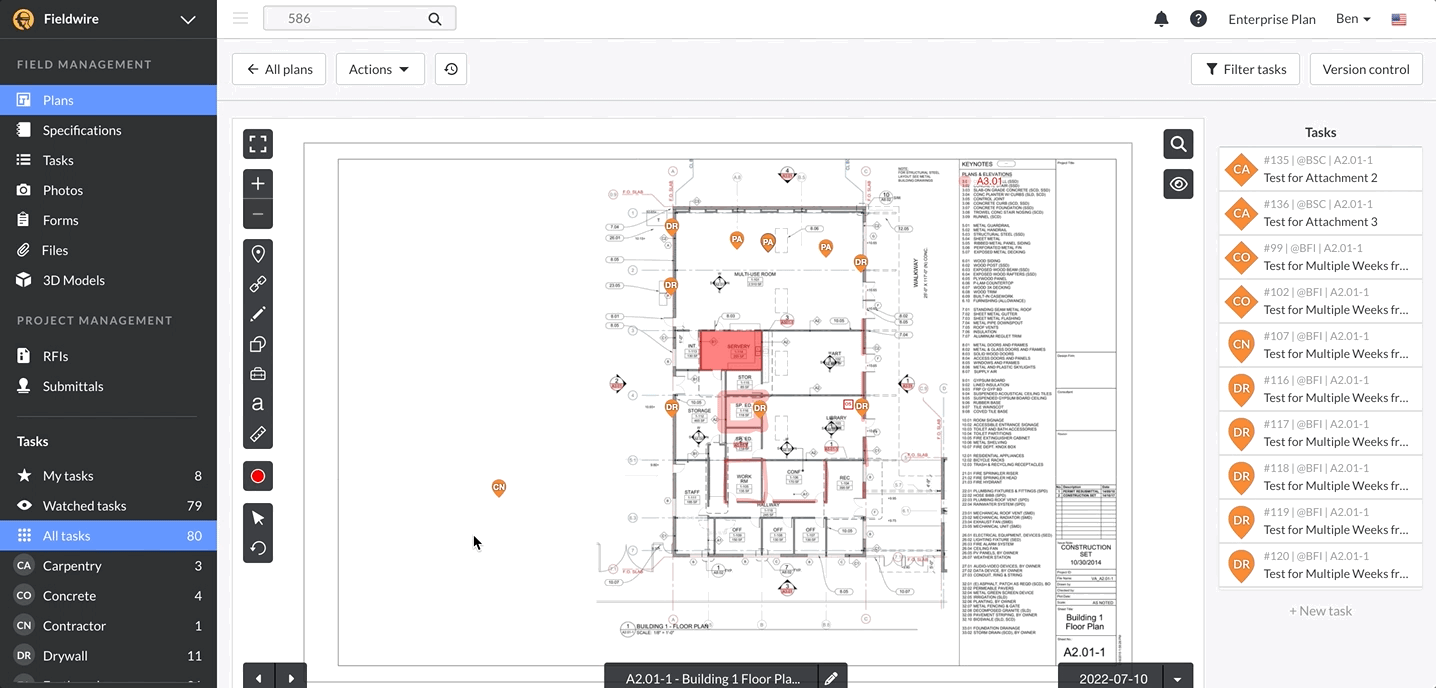

La quarta opzione, l'allegato ti permette di inserire allegati nella planimetria
È possibile allegare sia file esistenti dalla scheda File, sia nuovi file dal computer.
Nota: è possibile cercare i file esistenti in Fieldwire, sia PDF che CSV. Tuttavia, quando si seleziona e si fa clic sul file, è possibile aprire solo i PDF. I CSV verranno scaricati sul computer.

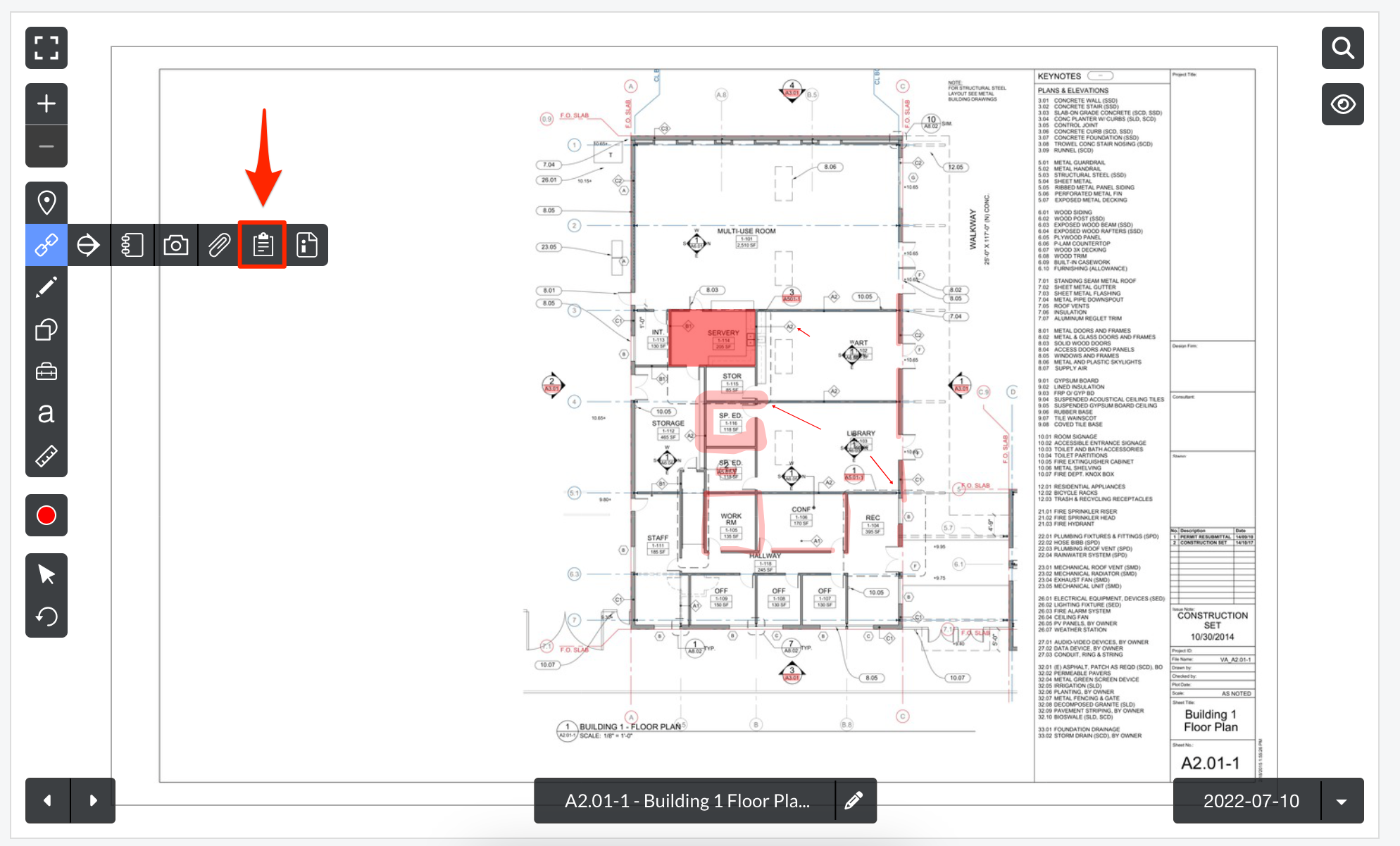

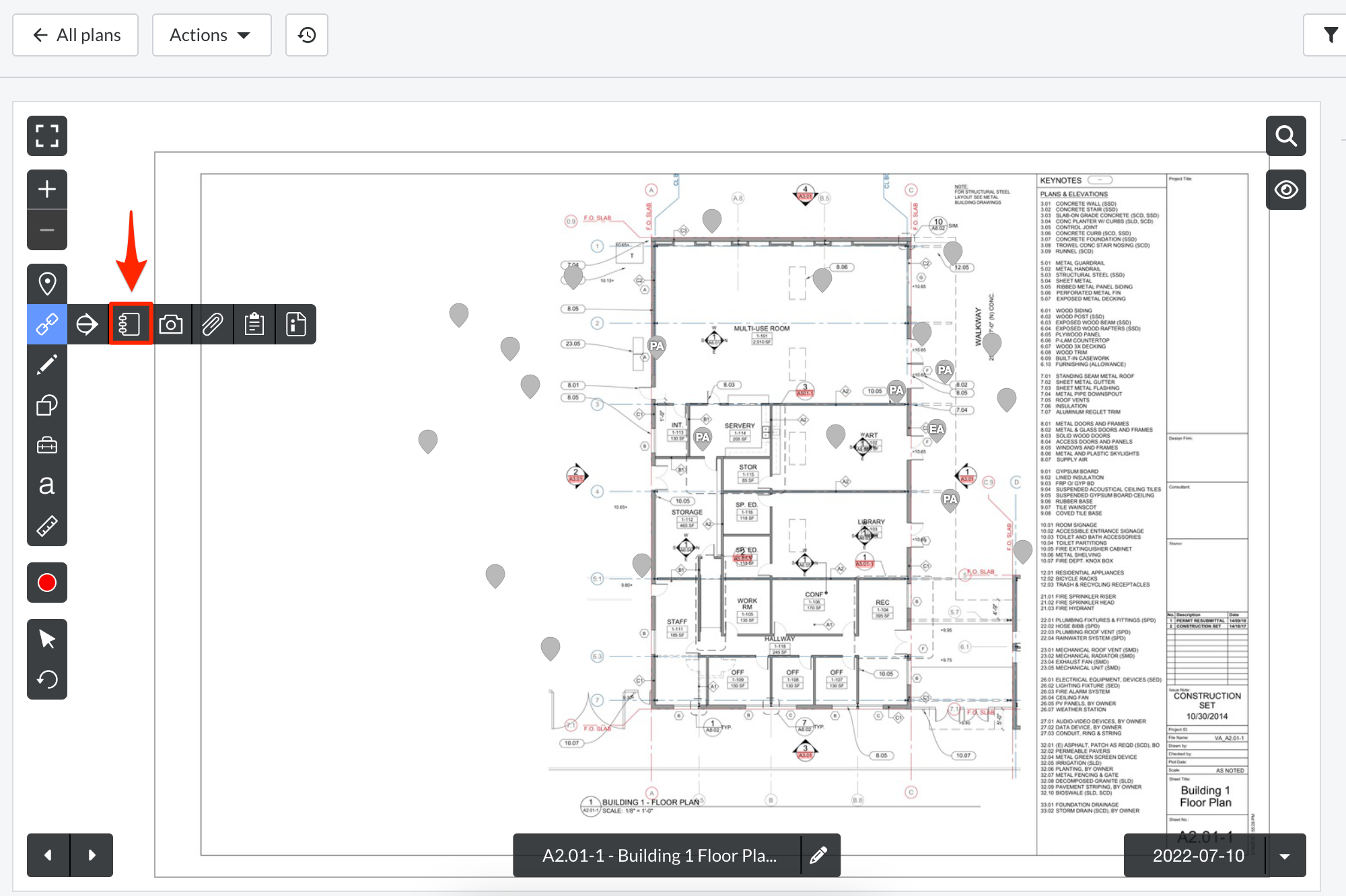

La quinta opzione, l'icona degli appunti, consente di allegare i moduli ai fogli del piano se si è utenti di Business Plan.
È possibile allegare entrambi i moduli esistenti, oppure scegliere di creare un nuovo modulo da un modello esistente.
La sesta opzione, mostrata nell'immagine sottostante, consente di allegare una richiesta di rimborso alle schede di progetto. Per ottenere questa funzione, potete effettuare l'aggiornamento a Business Plus o programmare una demo con il nostro team di vendita.
Con questa opzione è possibile allegare una richiesta di informazioni esistenti o creare una bozza di una nuova richiesta di informazioni.

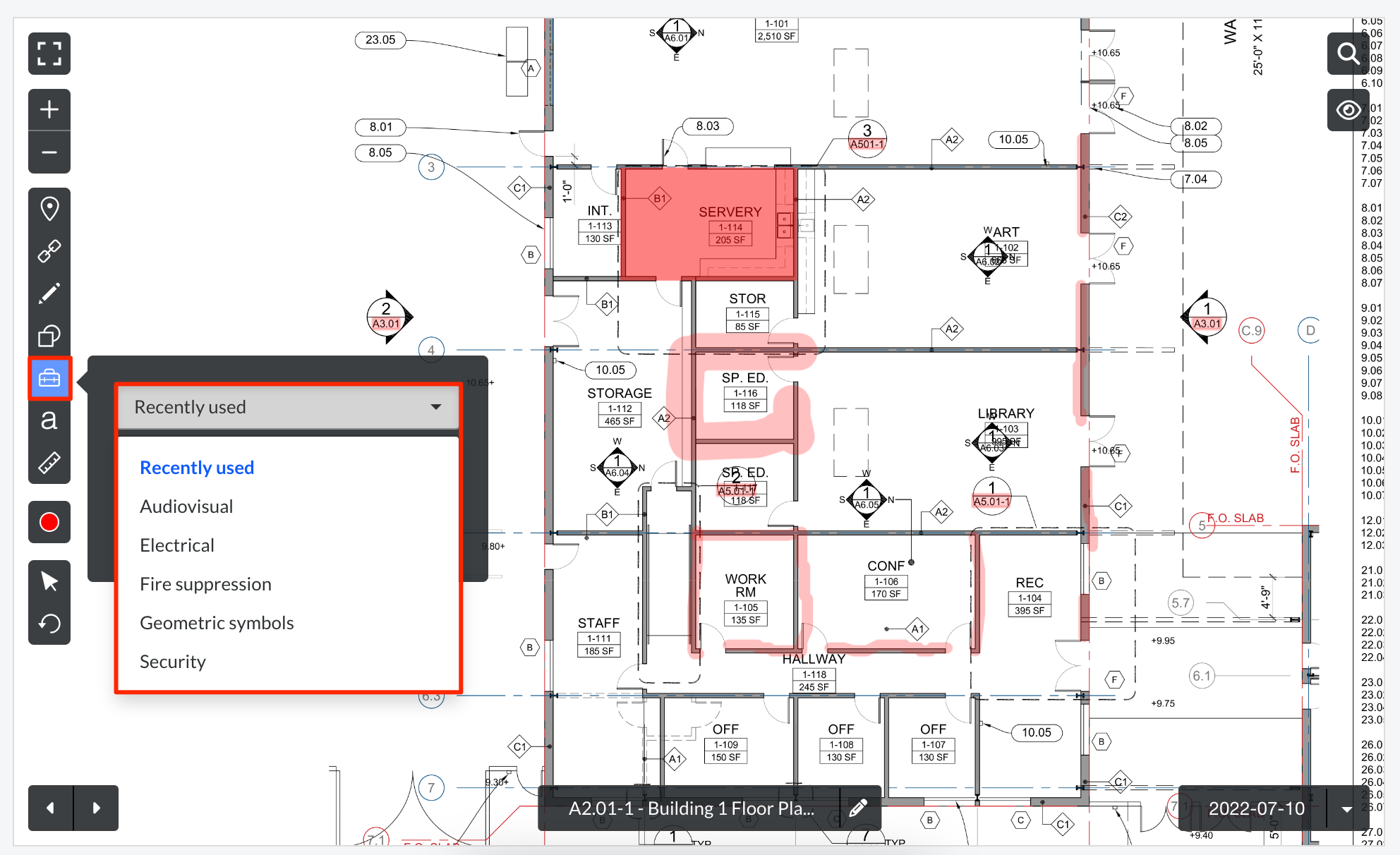

Simboli annotazioni
Fieldwire offre ora agli utenti la possibilità di aggiungere simboli di markup sulle planimetrie.
Questa nuova funzione è disponibile per tutti gli utenti e i simboli di markup sono separati in queste categorie: Audiovisivi, Elettrici, Antincendio, Simboli geometrici e Sicurezza. È presente anche un'opzione "Utilizzati di recente" che consente di accedere rapidamente ai simboli utilizzati più di recente. Per utilizzare i simboli di markup, è sufficiente scegliere la categoria desiderata, selezionare un simbolo e fare clic sul foglio di progetto. Continuare a fare clic in qualsiasi punto del piano per continuare ad aggiungere il simbolo!
Note: For information about Markup Symbols on mobile, please check out our article here!
Oltre a posizionare i simboli di markup sui fogli di progetto, è ora possibile ridimensionarli! Per farlo è sufficiente posizionare il simbolo di markup sul foglio di pianta, selezionare lo strumento Sposta (frecce incrociate) e trascinare un angolo del simbolo di markup fino alla dimensione desiderata.
Si noti qualche altro elemento relativo ai simboli di annotazione.
- Al momento non è possibile creare simboli personalizzati. Abbiamo aggiunto la categoria Forme geometriche in modo da poter aggiungere queste forme come segnaposto/simboli generici. Abbiamo iniziato con una piccola libreria di simboli e siamo aperti a richieste per aggiungerne altri! Se desiderate che vengano aggiunti altri simboli, inviate un'e-mail a support@fieldwire.com con un esempio del simbolo. Siamo ansiosi di sapere quali altri simboli dovrebbero esistere in Fieldwire!
- I simboli di markup sono presenti solo nelle planimetrie, non nelle foto.

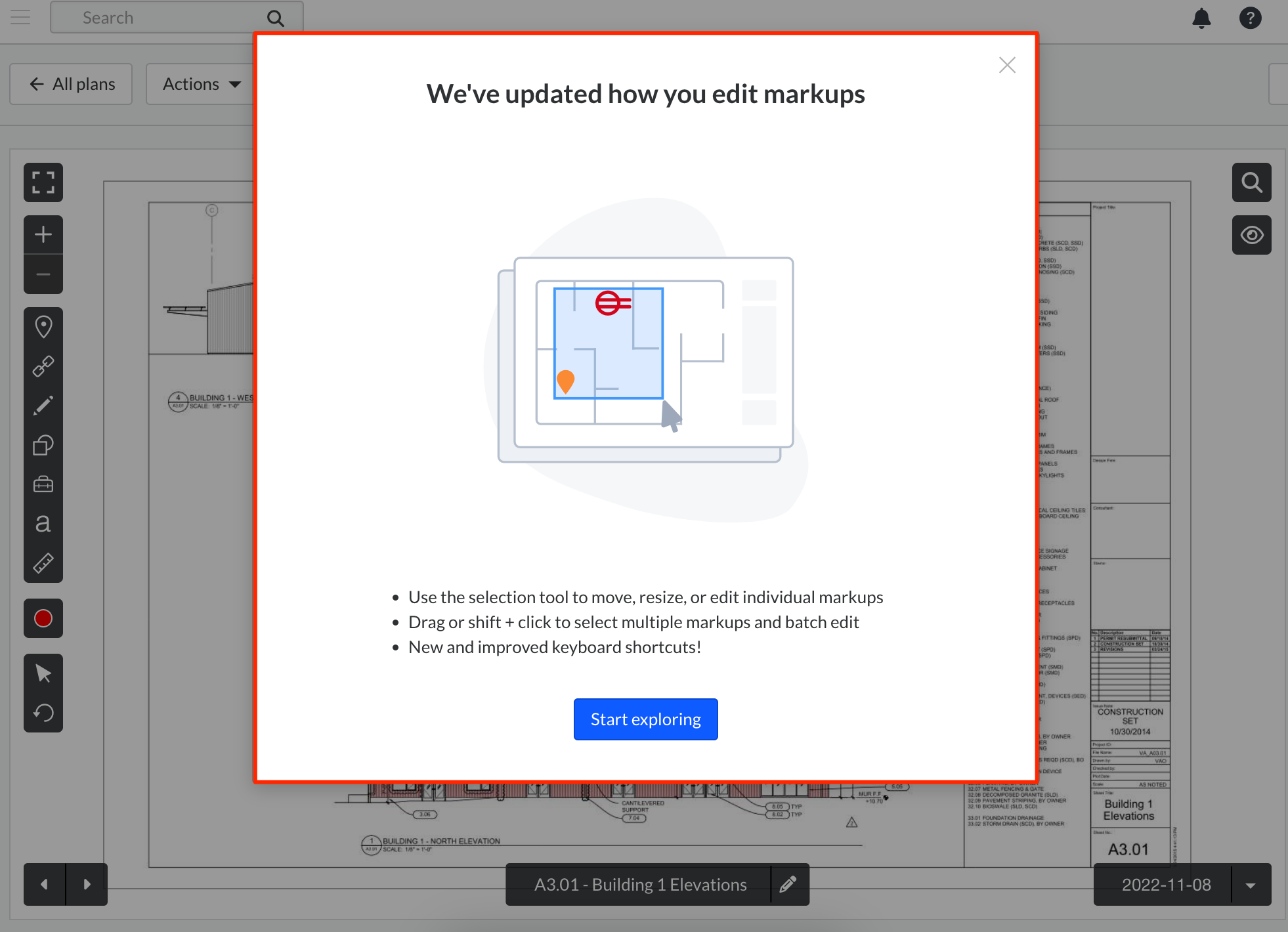

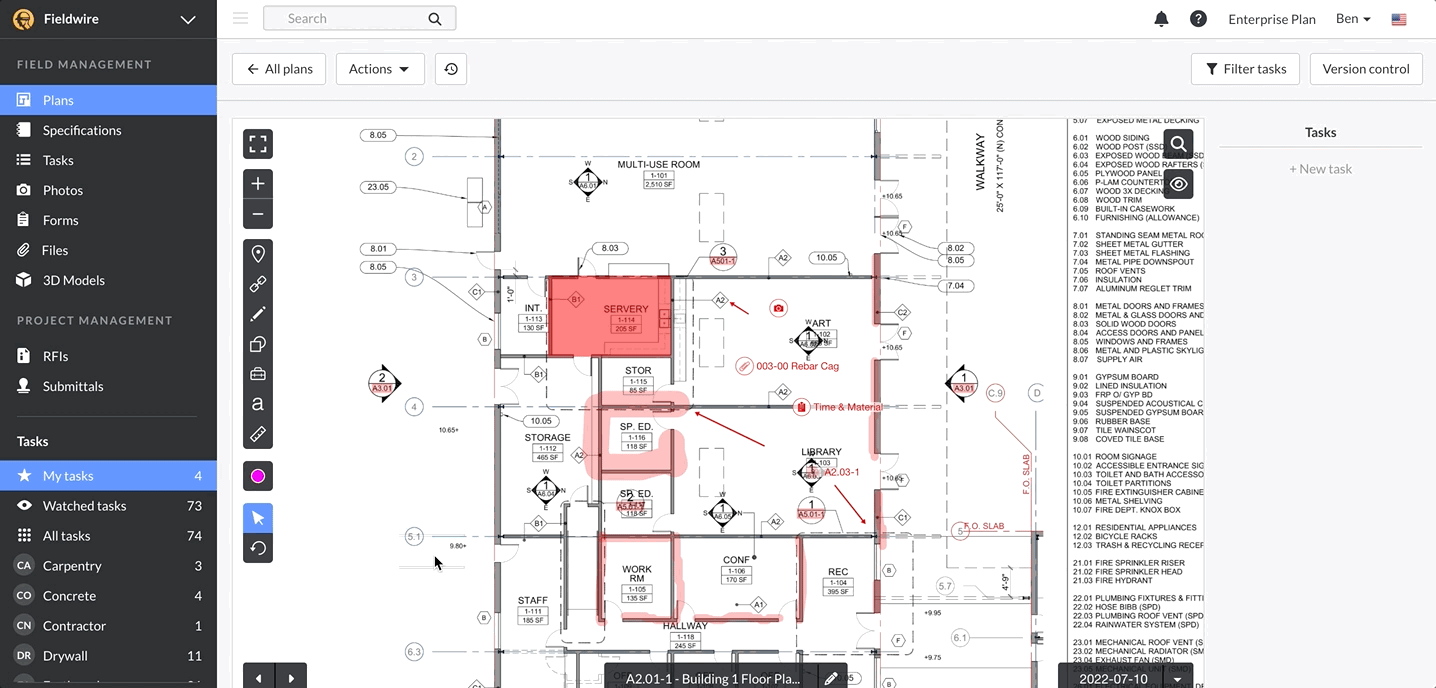

Modifica in blocco delle annotazioni e strumenti di selezione
Quando si utilizzava Fieldwire, era necessario spostare e modificare i markup uno alla volta. Ora è possibile utilizzare lo Strumento di selezione per spostare e selezionare più markup e modificarli in batch.

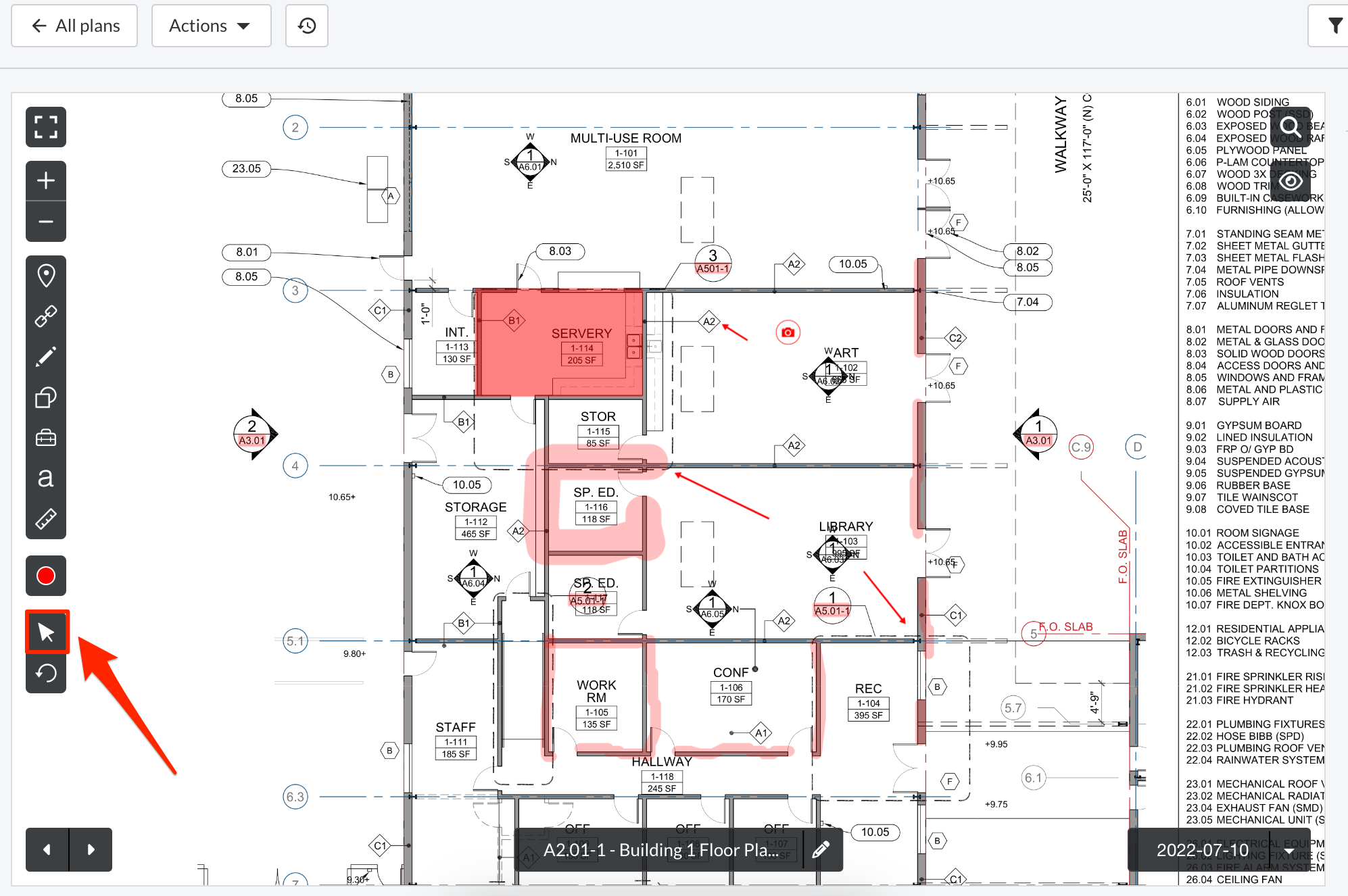

Per prima cosa, è necessario fare clic sullo strumento Selezione, che è l'icona del cursore del mouse nella barra degli strumenti di markup.
Se si desidera modificare più revisioni contemporaneamente, è necessario fare clic + trascinare il cursore del mouse sulla pianta. Una volta selezionati i markup da modificare, è sufficiente fare clic con il tasto destro del mouse all'interno del riquadro di evidenziazione, come mostrato nel breve video qui sotto, per visualizzare le opzioni di modifica del numero di markup selezionati o di eliminazione dei markup. Nell'esempio che segue, stiamo modificando in batch il colore di più revisioni.
Inoltre, se si desidera modificare più revisioni, ma non si desidera modificare tutte le revisioni in una determinata sezione del foglio di piano, è possibile tenere premuto il tasto Maiusc + Fare clic.
Lo strumento Selezione consente anche di selezionare e spostare più marcatori contemporaneamente. Si noti che i collegamenti ipertestuali automatici del piano non sono interessati da questa funzione, ma i collegamenti ipertestuali aggiunti dall'utente, compresi i collegamenti a foto, moduli, file e così via, si sposteranno.
Oltre a spostare, ridimensionare e modificare altri aspetti di più revisioni contemporaneamente, è ora possibile eliminare in batch le revisioni. Come indicato in precedenza, per selezionare più markup contemporaneamente, fare clic + trascinare il cursore del mouse sulla pianta. In alternativa, se si desidera modificare più revisioni, ma non si desidera modificare tutte le revisioni in una determinata sezione del foglio di pianta, è possibile tenere premuto il tasto Maiusc + fare clic sulle revisioni che si desidera eliminare. Una volta selezionati i markup da eliminare, è sufficiente fare clic con il tasto destro del mouse all'interno del riquadro di evidenziazione, come mostrato nel breve video sottostante, per visualizzare il numero di markup selezionati e l'opzione "Elimina". Dopo aver fatto clic su "Elimina", verrà richiesto un'altra volta di confermare l'eliminazione dei markup.
Nota: se si eliminano i markup per sbaglio, è possibile fare clic sul pulsante "Annulla" o usare CTRL + Z (su Windows) o Command + Z (su Mac) per recuperare i markup eliminati. Tuttavia, è necessario farlo subito dopo aver eliminato i markup, altrimenti non sarà possibile recuperarli o ripristinarli.
Filtri per categorie e attività
Facendo clic su attività/le mie attività/tutte le attività per categoria, è possibile selezionare le categorie e le attività da visualizzare sulla planimetria. Queste opzioni sono utili quando si desidera visualizzare solo contenuti specifici e rimuovere il resto dal piano.
Rinomina planimetria/descrizione

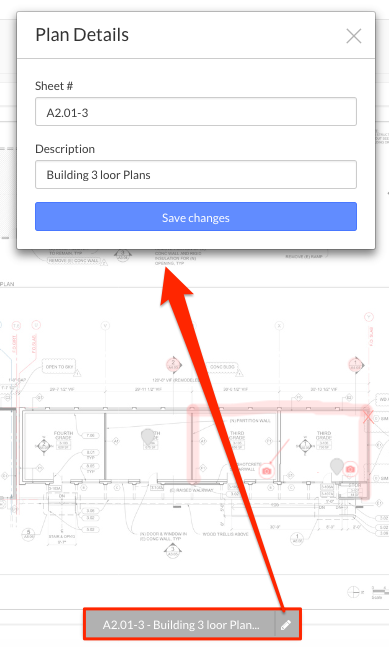

È possibile rinominare la planimetria o modificare la descrizione facendo clic sul titolo.
Versione di controllo
Se si fa clic sul pulsante 'Controllo versione' in un foglio specifico, si vedranno tutte le note individuali della planimetria e si potranno modificare le note e la descrizione della versione. È anche possibile riordinare le versioni per determinare quale versione verrà visualizzata per prima e sarà la versione attiva della planimetria.
È inoltre possibile visualizzare e modificare la descrizione della versione per più planimetrie contemporaneamente. Consultare questo articolo per maggiori informazioni.

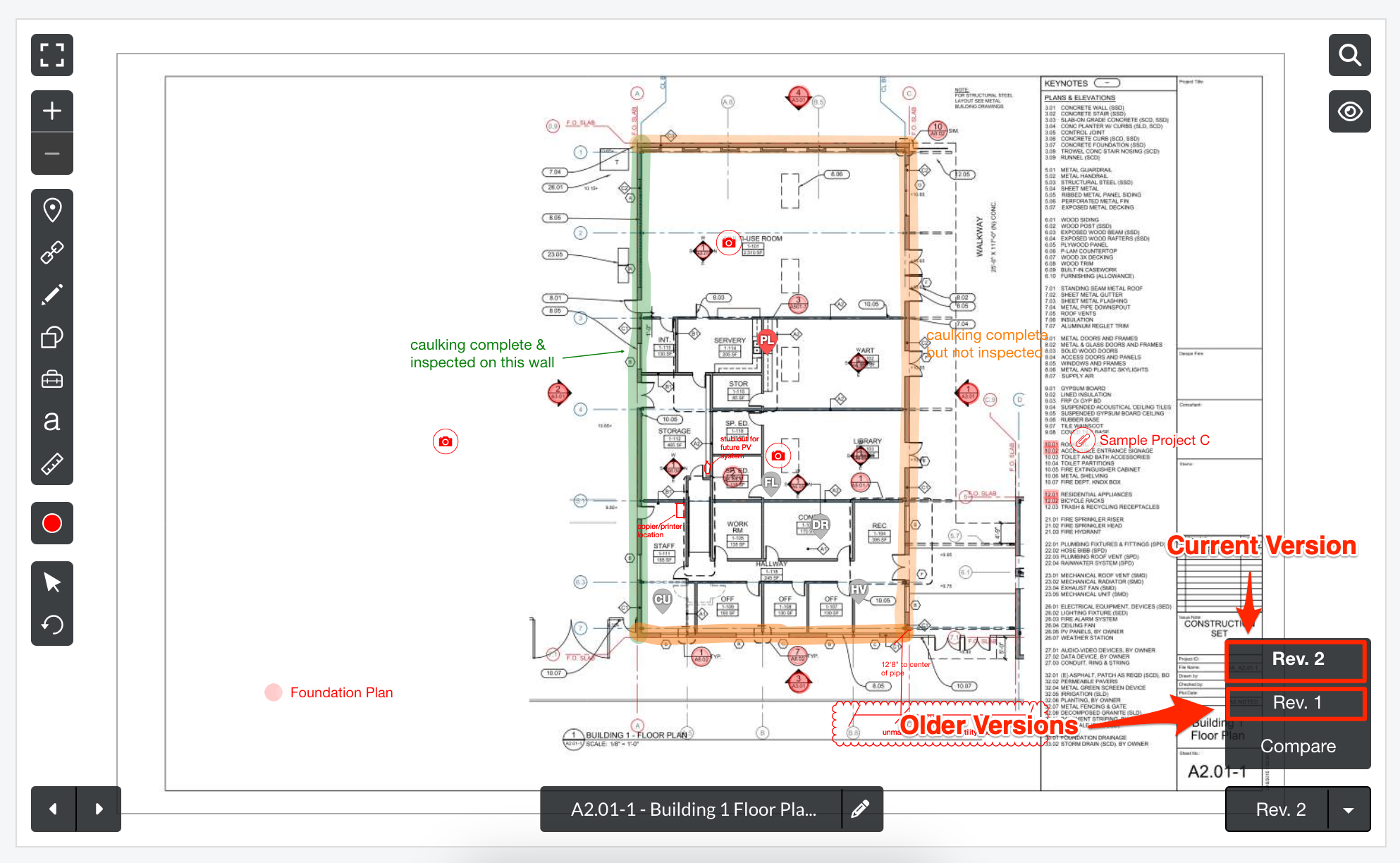

Visualizzare versioni precedenti
Ogni versione caricata è contrassegnata dalla data di caricamento (è possibile modificare la descrizione in Controllo versione). Le attività, i collegamenti ipertestuali e i markup migrano da una versione all'altra.

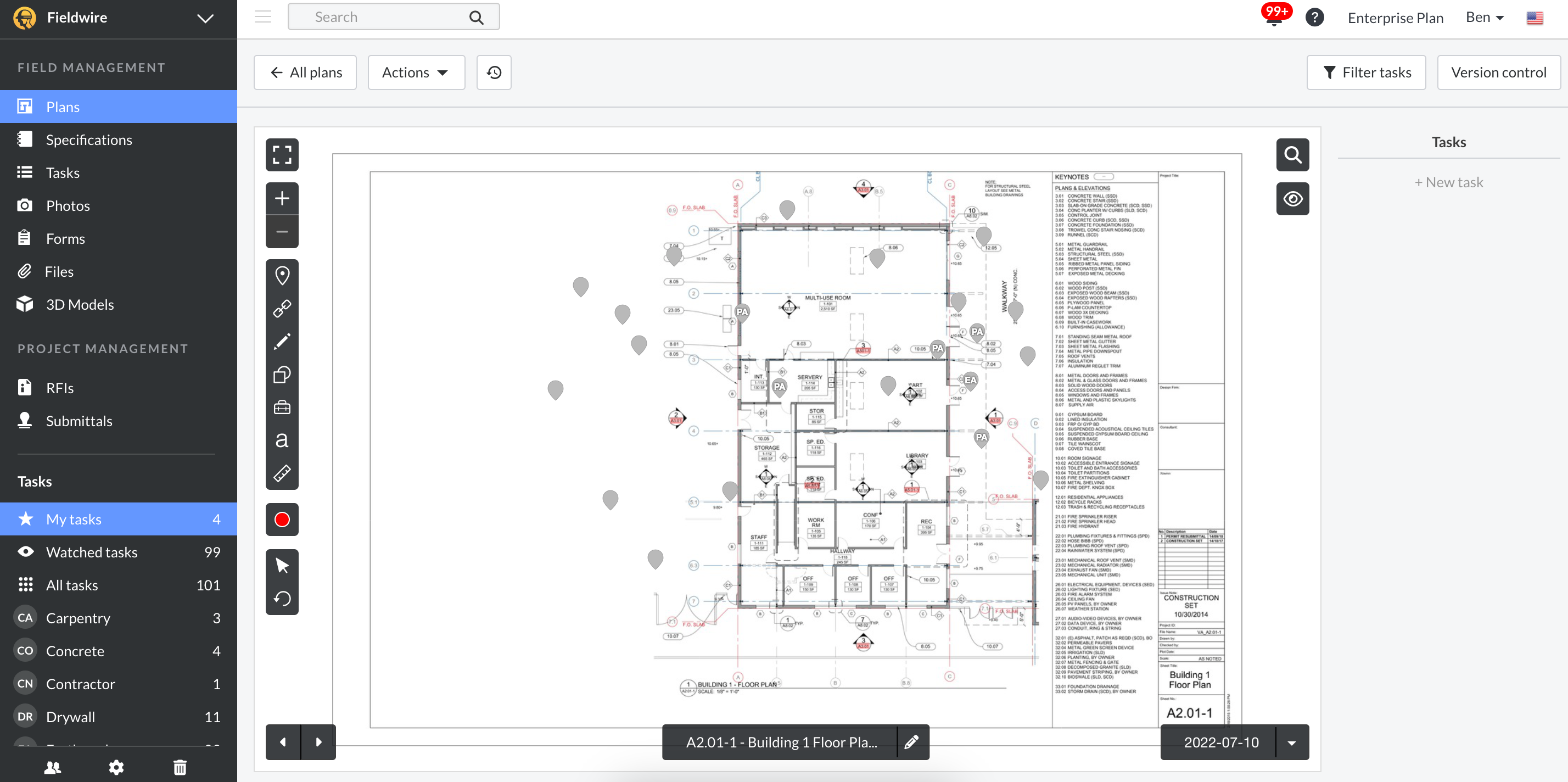

Visualizzazione delle attività

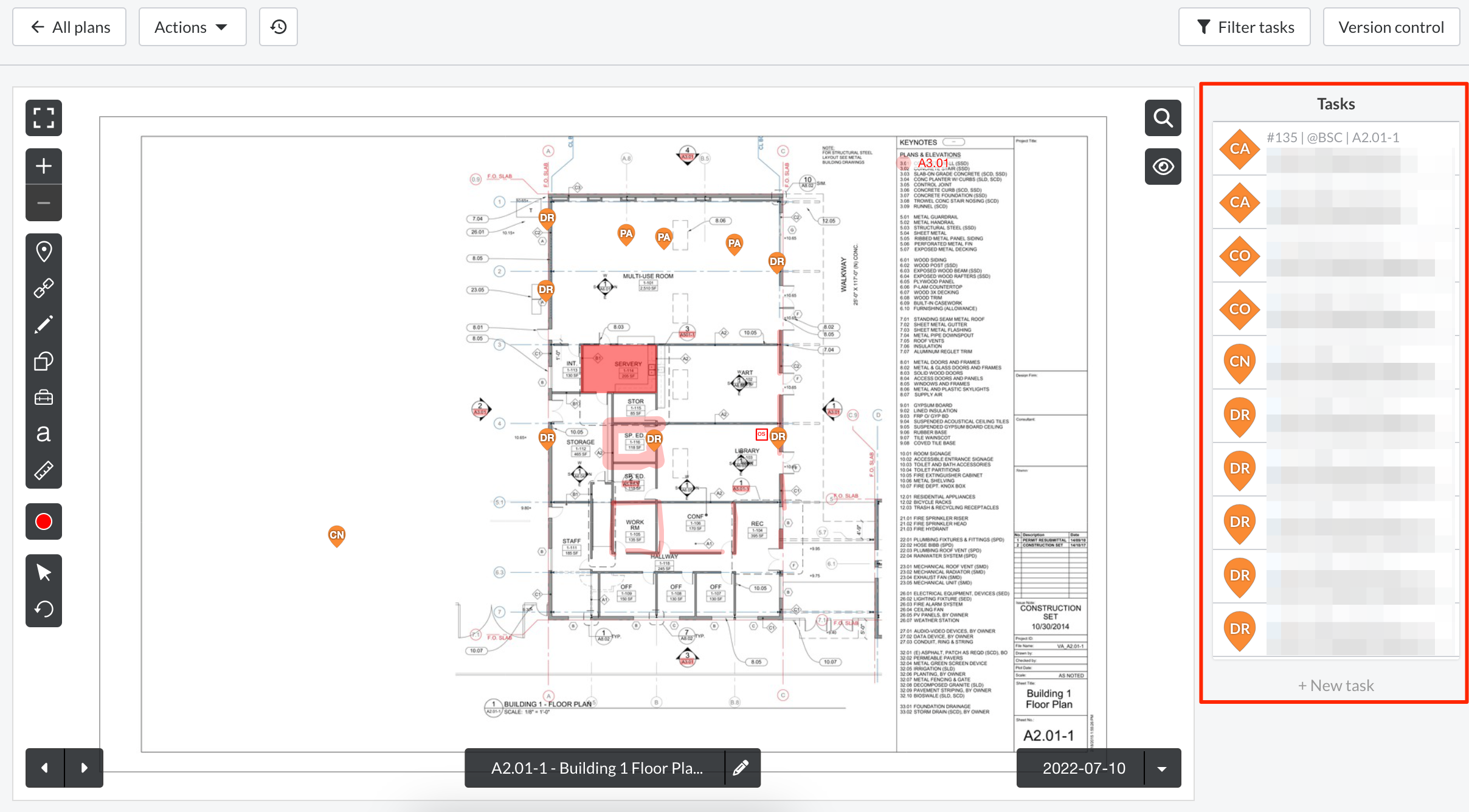

Le attività associate al foglio sono elencate sul lato destro della pagina. È possibile modificare le attività all'interno di ciascun pin o dalla colonna sul lato destro dello schermo. È sufficiente fare clic sul pin o sull'attività per aprirli e interagire con essi.

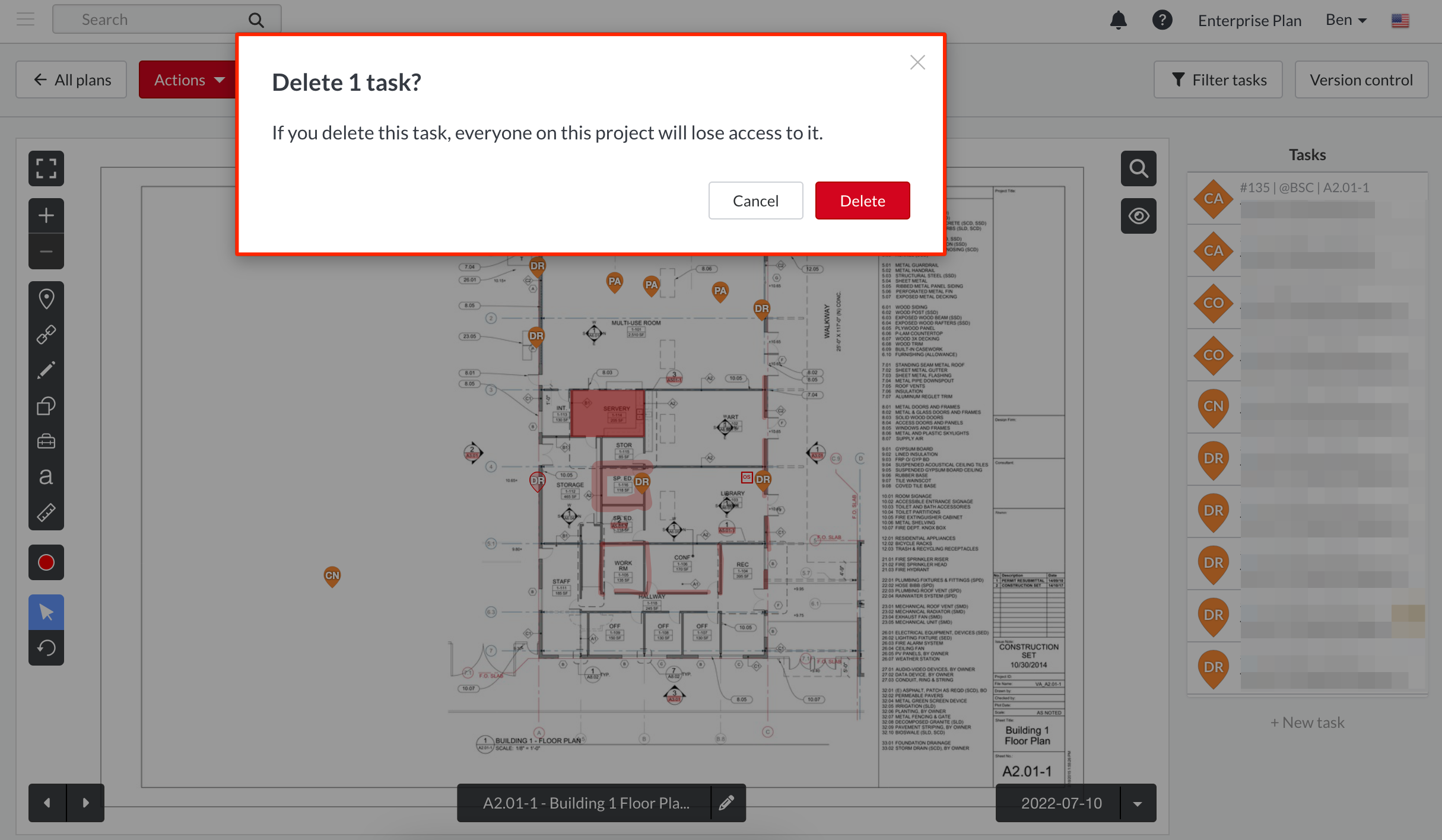

Se si tenta di eliminare un'attività associata a un foglio di piano, si riceve un messaggio di avviso, come mostrato nella schermata seguente. Questo messaggio di avvertimento chiede di confermare l'eliminazione dell'attività, poiché una volta eliminata, l'attività sarà eliminata per tutti i partecipanti al progetto. Se si elimina un'attività per sbaglio, è possibile recuperarla entro 30 giorni dalla scheda Cestino da un amministratore del progetto. Per ulteriori informazioni, consultare questo articolo: A cosa serve la scheda cestino?.

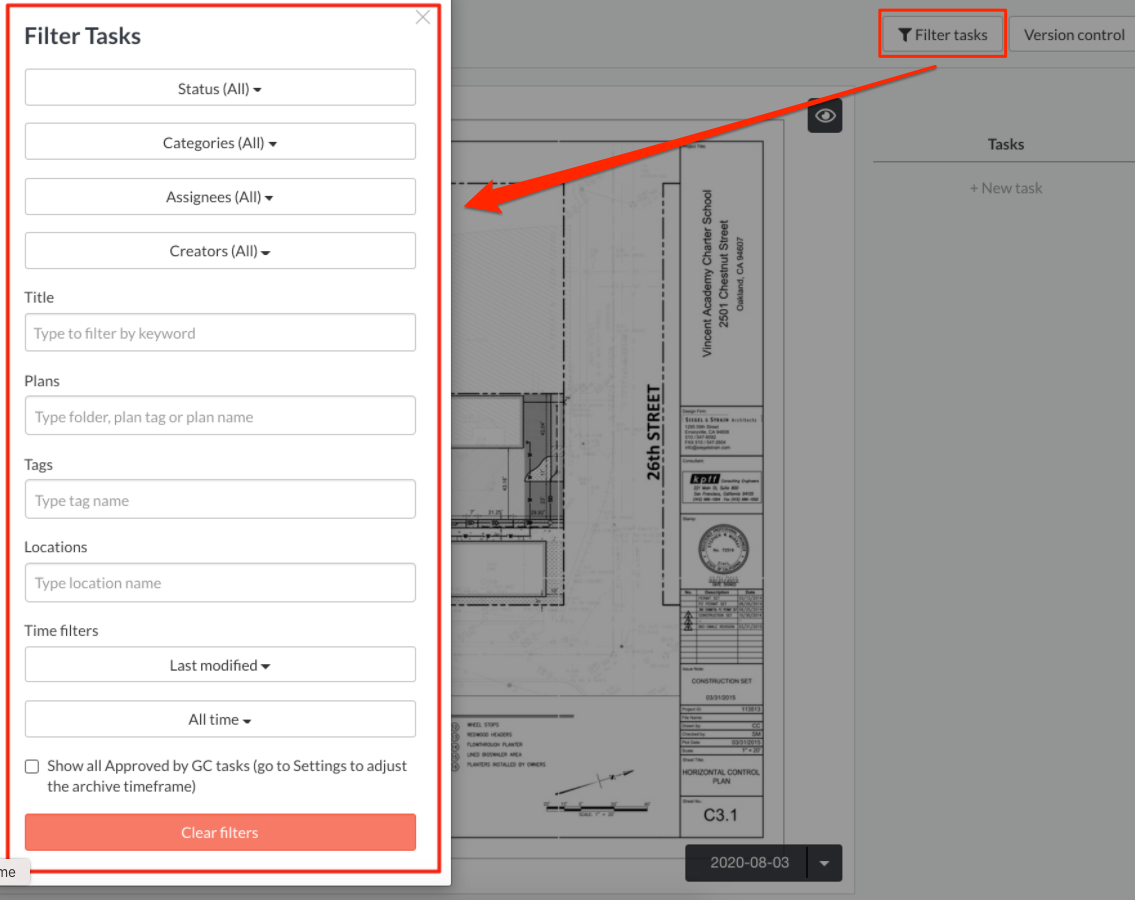

Filtra attività
È possibile filtrare le attività del piano in base a diversi attributi:
Suggerimento: Consulta questo articolo sulle posizioni nidificate
Icona occhio

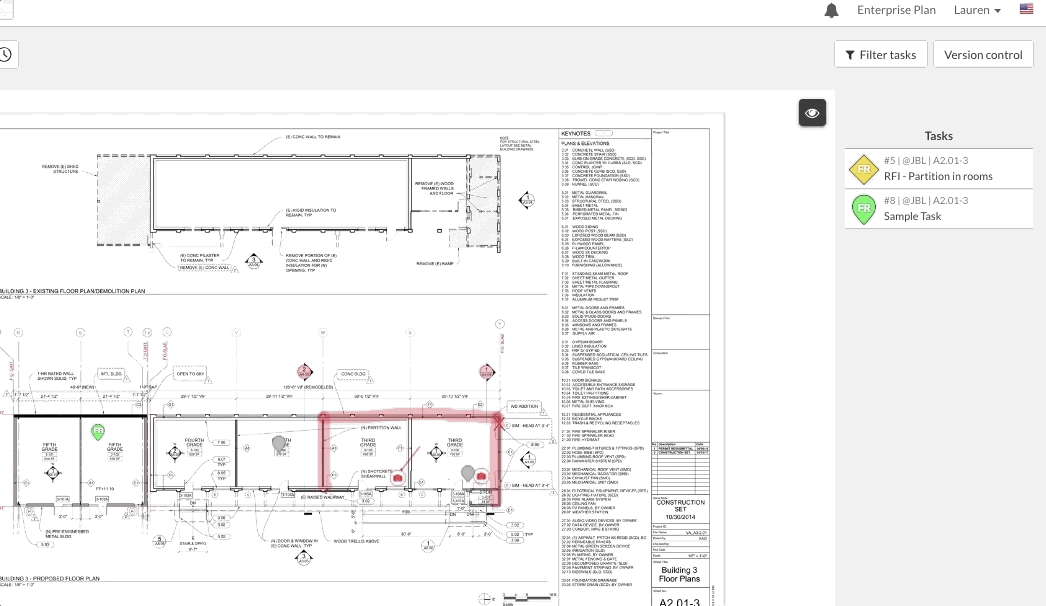

L'icona dell'occhio nell'angolo in alto a destra consente di nascondere temporaneamente i markup e le attività del piano. Facendo clic su di essa, è possibile selezionare i livelli del piano (attività, revisioni, allegati, collegamenti o foto) che si desidera nascondere, oppure scegliere di nascondere tutti i livelli. È possibile riportarli tutti facendo nuovamente clic su di essi.
Planimetrie aperte di recente

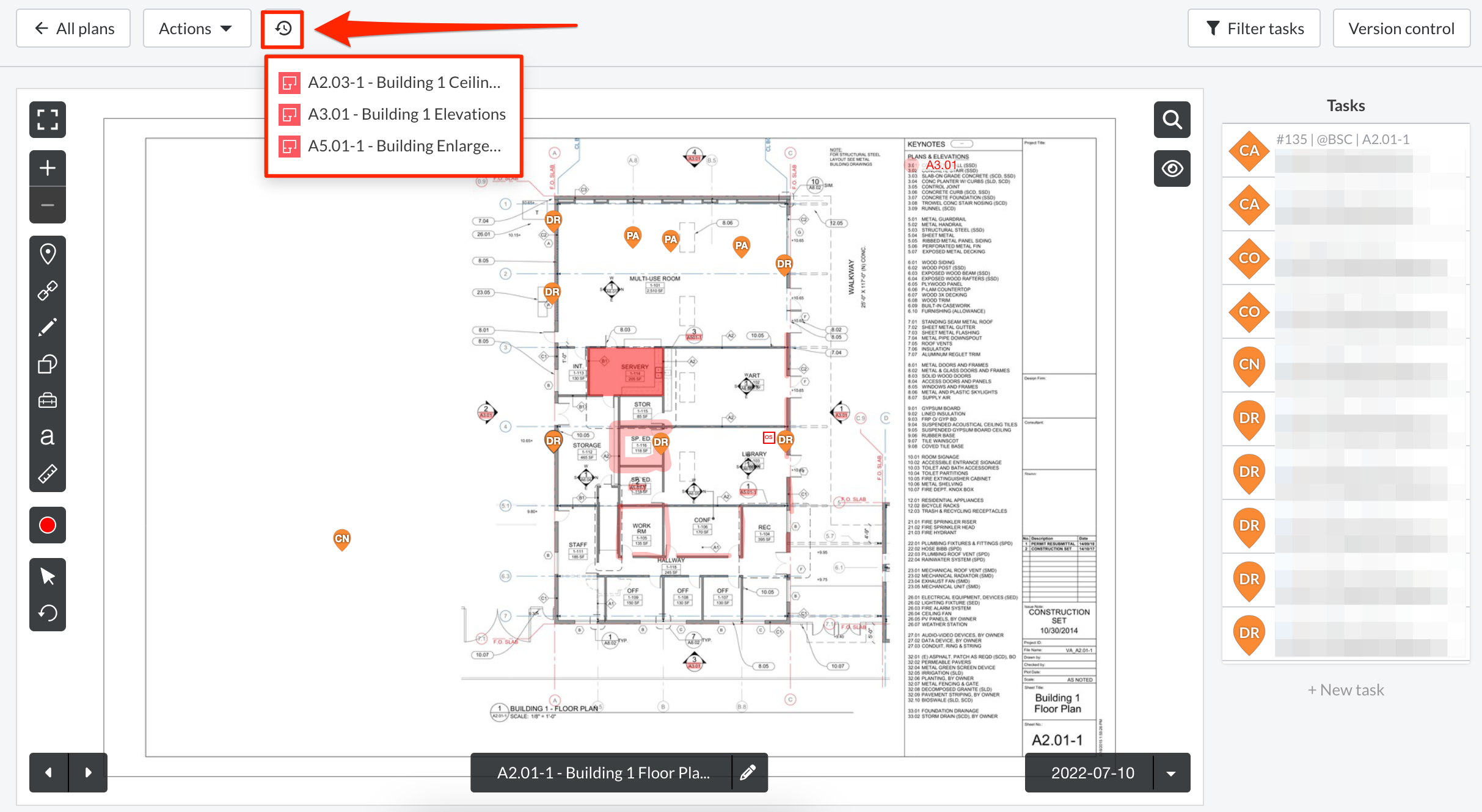

Il pulsante dell'orologio evidenziato nella schermata precedente consente di visualizzare gli ultimi 10 fogli di progetto visualizzati in Fieldwire. Questo può essere utile se si deve passare da un foglio di progetto all'altro che non sono sequenziali nella loro denominazione.

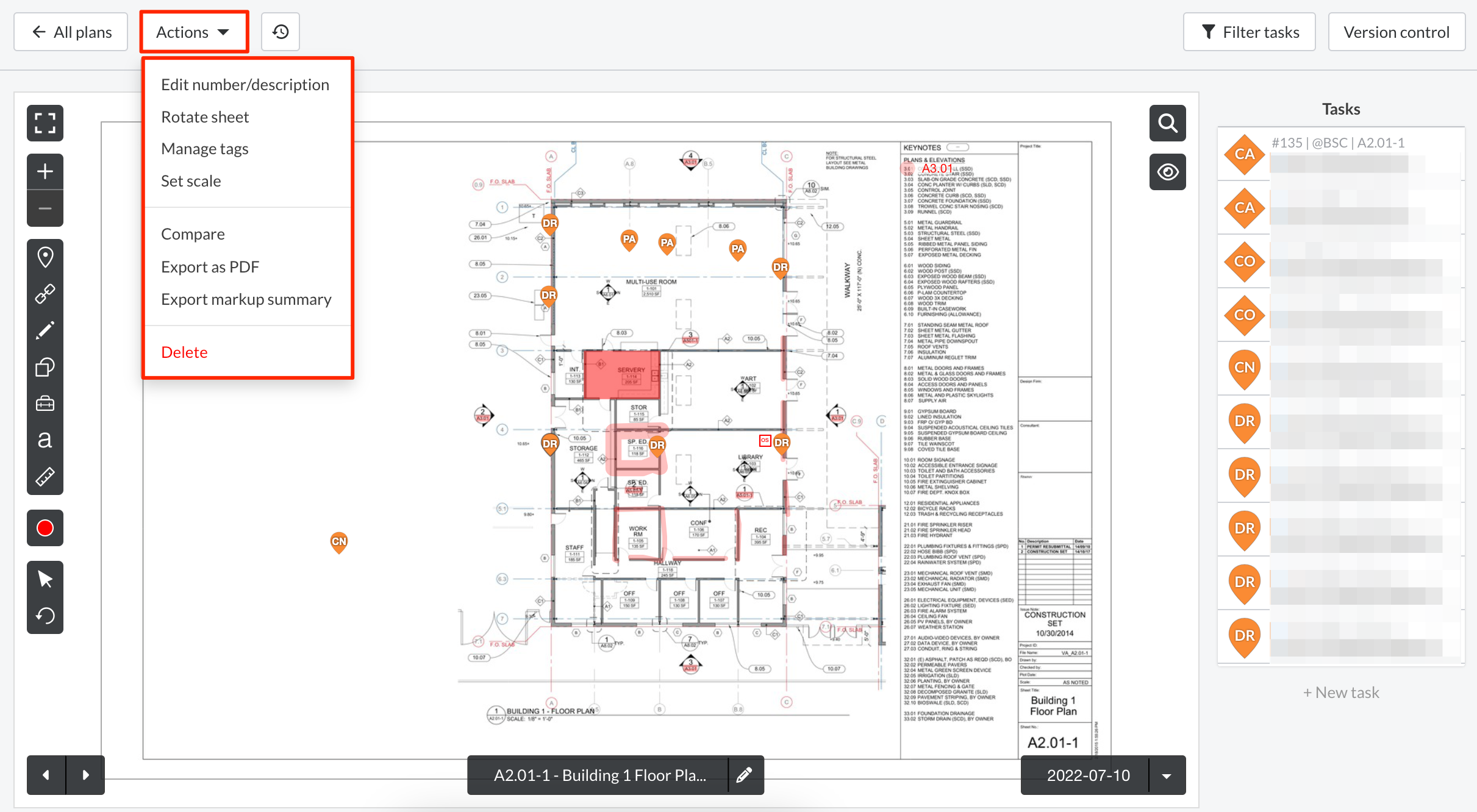

Scheda azioni
La scheda "Azioni" consente di modificare diverse proprietà della planimetria, tra cui il numero e la descrizione, la scala per le misure ed eventuali tag per l'organizzazione del documento. I progetti coperti da un abbonamento pro o business hanno anche la possibilità di esportare la planimetria in formato PDF o di confrontarla con altri fogli, nonché di esportare sommari di marcatura.
Action tab options
| 1. Modifica numero e descrizione |
È possibile modificare il nome del piano e la descrizione. |
|||||||||||||||||||||||||||
| 2. Ruota planimetria | 90 gradi a sinistra, 180 gradi o 90 gradi a destra. | |||||||||||||||||||||||||||
| 3. Gestisci Tag | ||||||||||||||||||||||||||||
| 4. Imposta scala |
È possibile inserire manualmente la scala e sovrascrivere qualsiasi altro dato associato al piano. Se si selezionano più piani, è possibile modificare in blocco la scala per tutti i piani selezionati. |
|||||||||||||||||||||||||||
| 5. Compara |
Confrontare le versioni degli stessi piani o di due piani diversi. Nota: vedere "Confronto dei piani" sopra. |
|||||||||||||||||||||||||||
| 6. Esporta come pDF |
Solo i clienti Premium possono esportare un PDF con i markup. Nota: per esportare un piano con le attività, è necessario generare un report e selezionare "Planimetrie". Nota: la tabella seguente mostra quali collegamenti ipertestuali sono presenti nell'esportazione di un piano e quali no.
|
|||||||||||||||||||||||||||
| 7. Esporta riepilogo annotazioni |
I clienti di Pro, Business e superiori possono esportare un CSV, che conterrà un riepilogo di tutte le modifiche apportate a quel foglio di piano. Nota: per esportare un CSV con un riepilogo delle revisioni da più fogli di piano, accedere al menu a tendina "Azioni" dalla scheda Piani nelle viste miniature o elenco. |
|||||||||||||||||||||||||||
| 8. Elimina |
Gli amministratori possono eliminare i piani facendo clic sul pulsante rosso di eliminazione. Per procedere, viene chiesto di confermare l'eliminazione. Nota: se si sceglie di eliminare il piano dal progetto, verranno eliminati anche tutti i markup associati al foglio. Tutte le attività associate al foglio diventeranno attività quadrate, visibili nella dashboard principale delle attività.
|
Cliccando con il tasto destro del mouse sul piano, sulle attività e sui markup
Di seguito si può notare che è possibile fare clic con il tasto destro del mouse sul piano, su qualsiasi attività e su alcuni contrassegni del piano per visualizzare un menu di opzioni di azione.

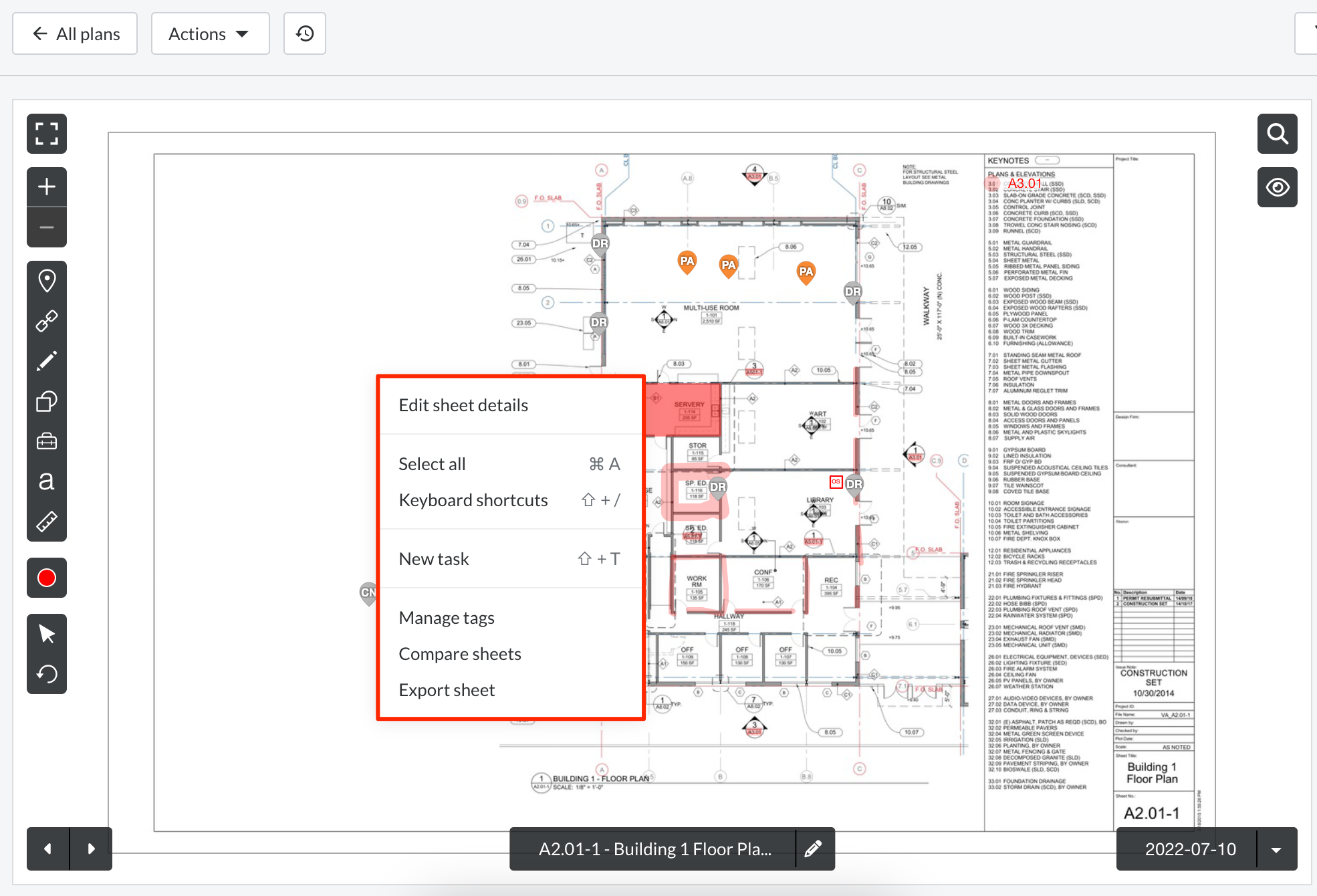

Click con il tasto destro sulla planimetria
Quando si fa clic con il pulsante destro del mouse su un punto qualsiasi della planimetria, ad eccezione delle attività o delle revisioni, è possibile visualizzare un menu di opzioni, tra cui "Modifica dettagli foglio", "Seleziona tutto", "Scorciatoie da tastiera", "Nuova attività", "Gestisci tag", "Confronta fogli" ed "Esporta foglio".
Nota: il pulsante "Seleziona tutto" selezionerà automaticamente tutte le revisioni sul foglio del piano.
Click con il tasto destro sull'attività

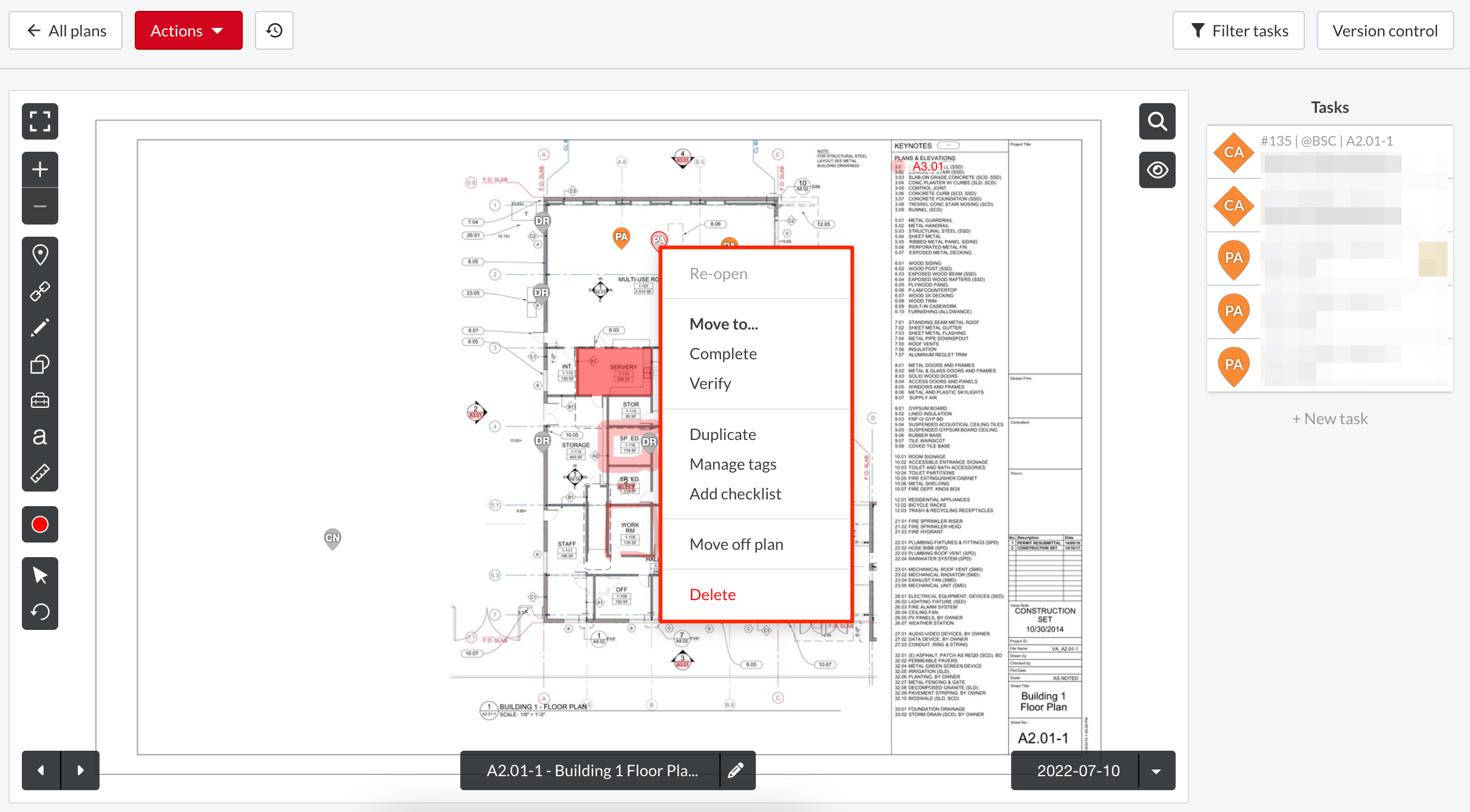

Facendo clic con il tasto destro del mouse su un'attività, è possibile visualizzare un menu di opzioni, tra cui "Completa", "Verifica", "Duplica", "Gestisci tag", "Aggiungi lista di controllo", "Sposta dal piano" o "Elimina".
Click con il tasto destro sulle annotazioni

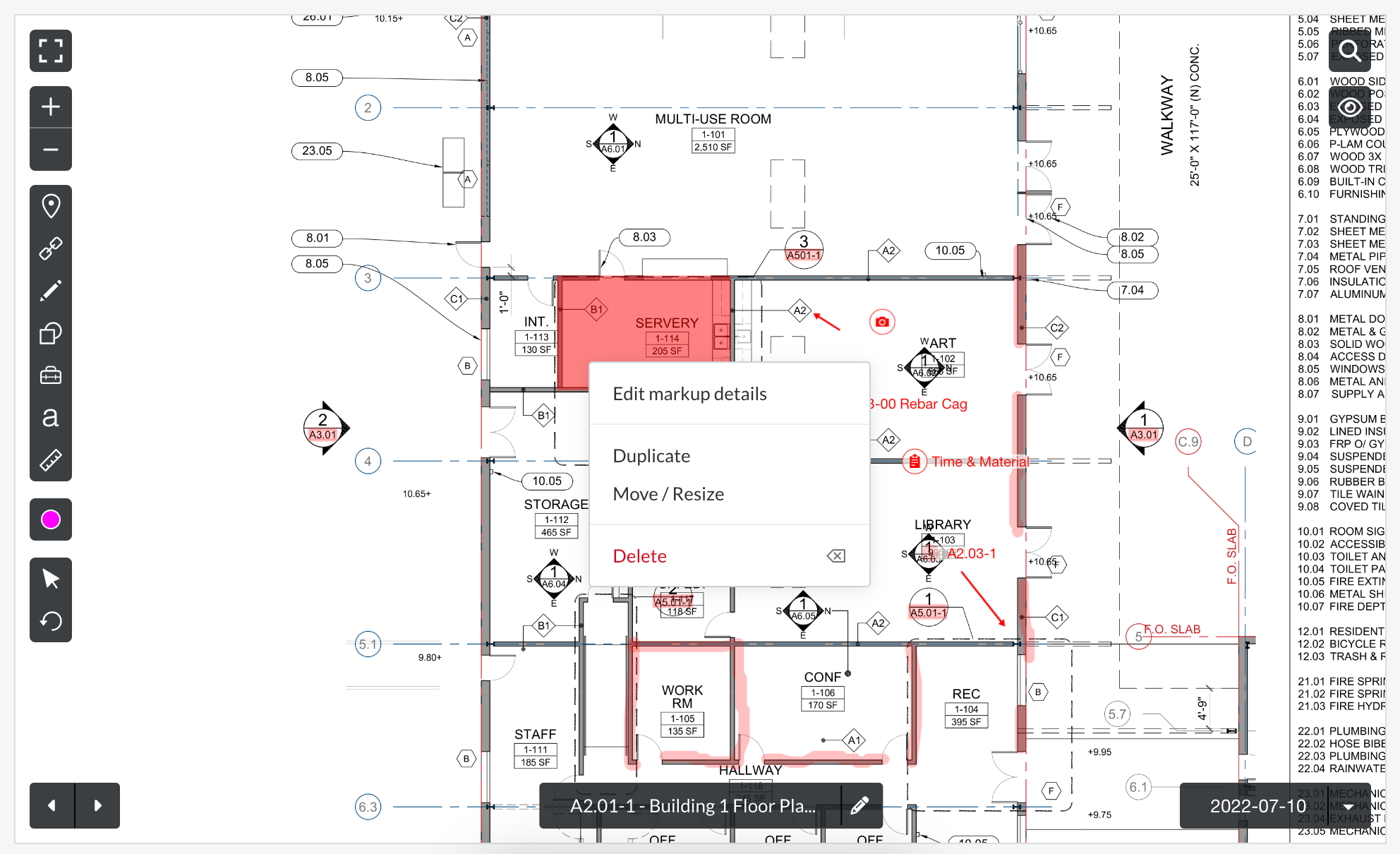

Quando si fa clic con il pulsante destro del mouse su alcuni marcatori, tra cui evidenziatore, linea e forma, viene visualizzato un menu di opzioni. Queste opzioni includono: 'Modifica i dettagli del markup', 'Duplica', 'Sposta/ridimensiona' e 'Elimina'.

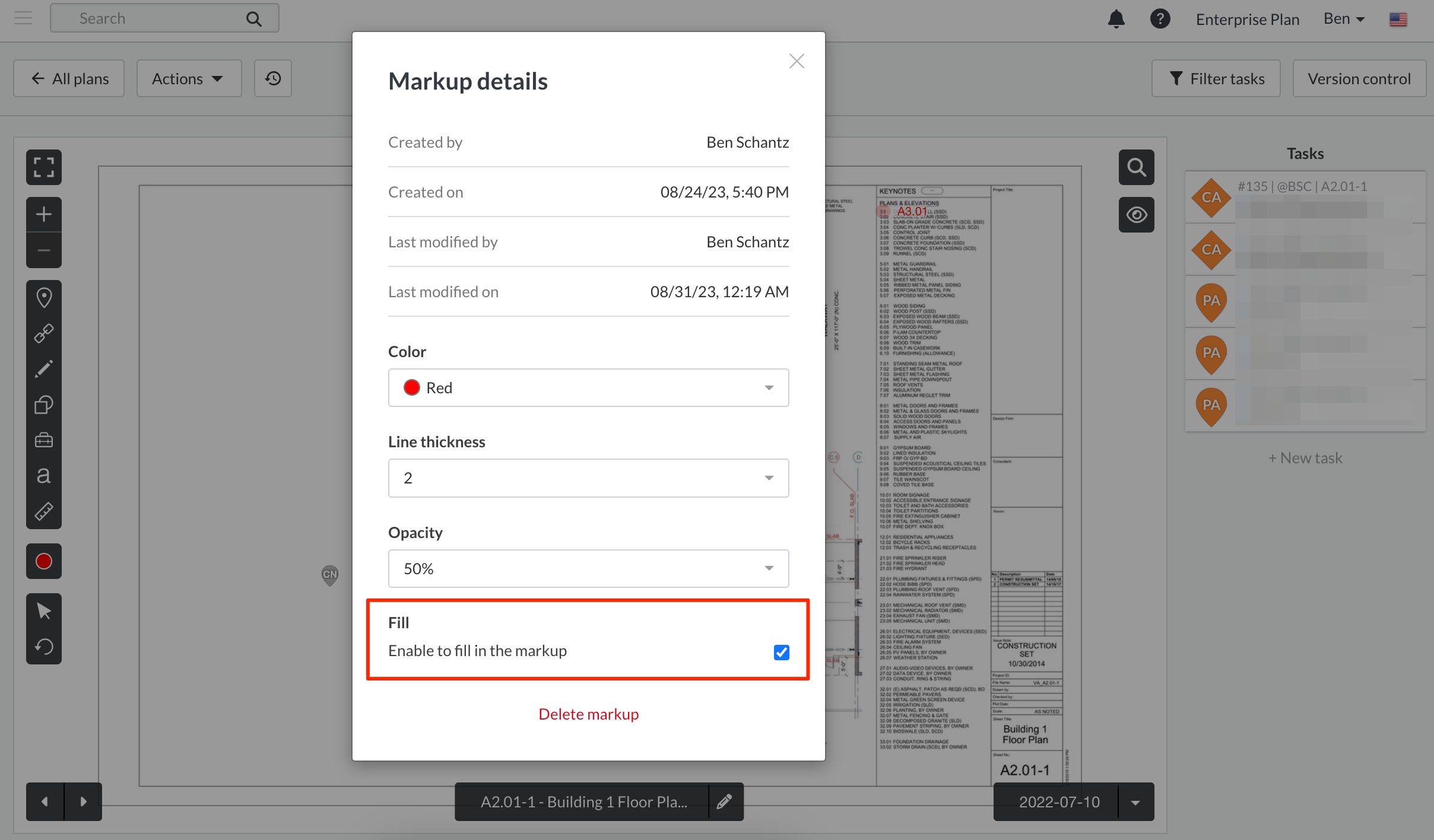

Riempimento di forme

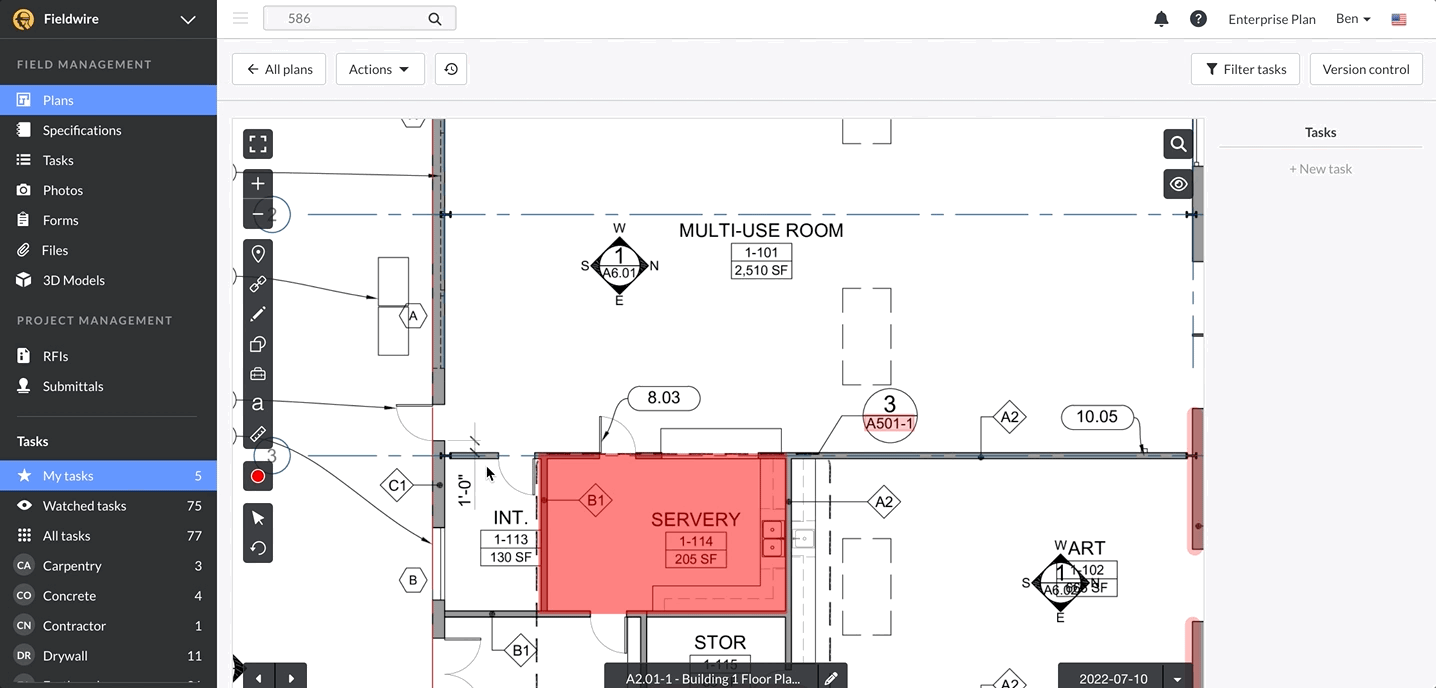

Fieldwire consente agli utenti di riempire i markup delle forme. Facendo clic con il pulsante destro del mouse sui markup di forma, gli utenti vedranno ora l'opzione "Abilita il riempimento del markup". Per abilitare il riempimento della forma, gli utenti devono semplicemente fare clic sulla casella di controllo. Dopo aver fatto clic sulla casella di controllo, la forma sarà un colore solido, ma gli utenti possono renderla più trasparente modificando la percentuale di opacità. Più bassa è la percentuale, più trasparente (meno opaca) sarà la forma.
Copiare e incollare attività e revisioni

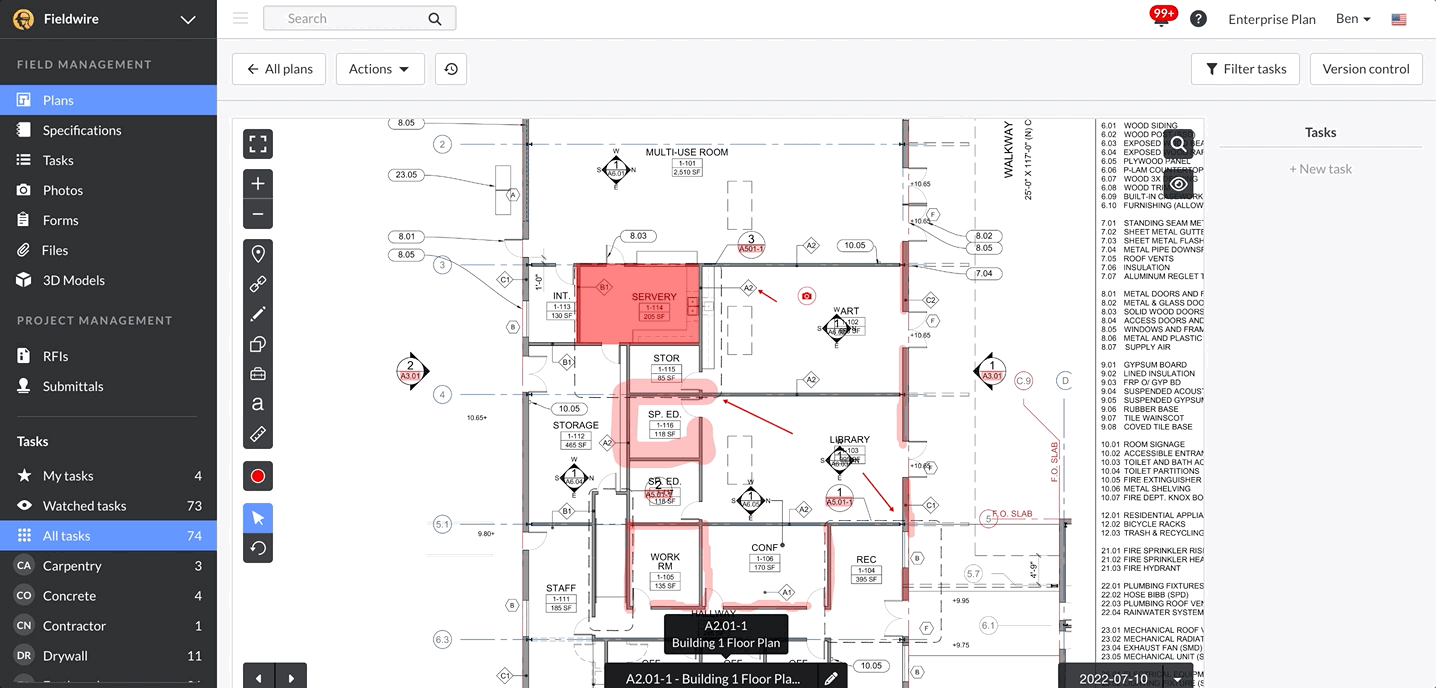

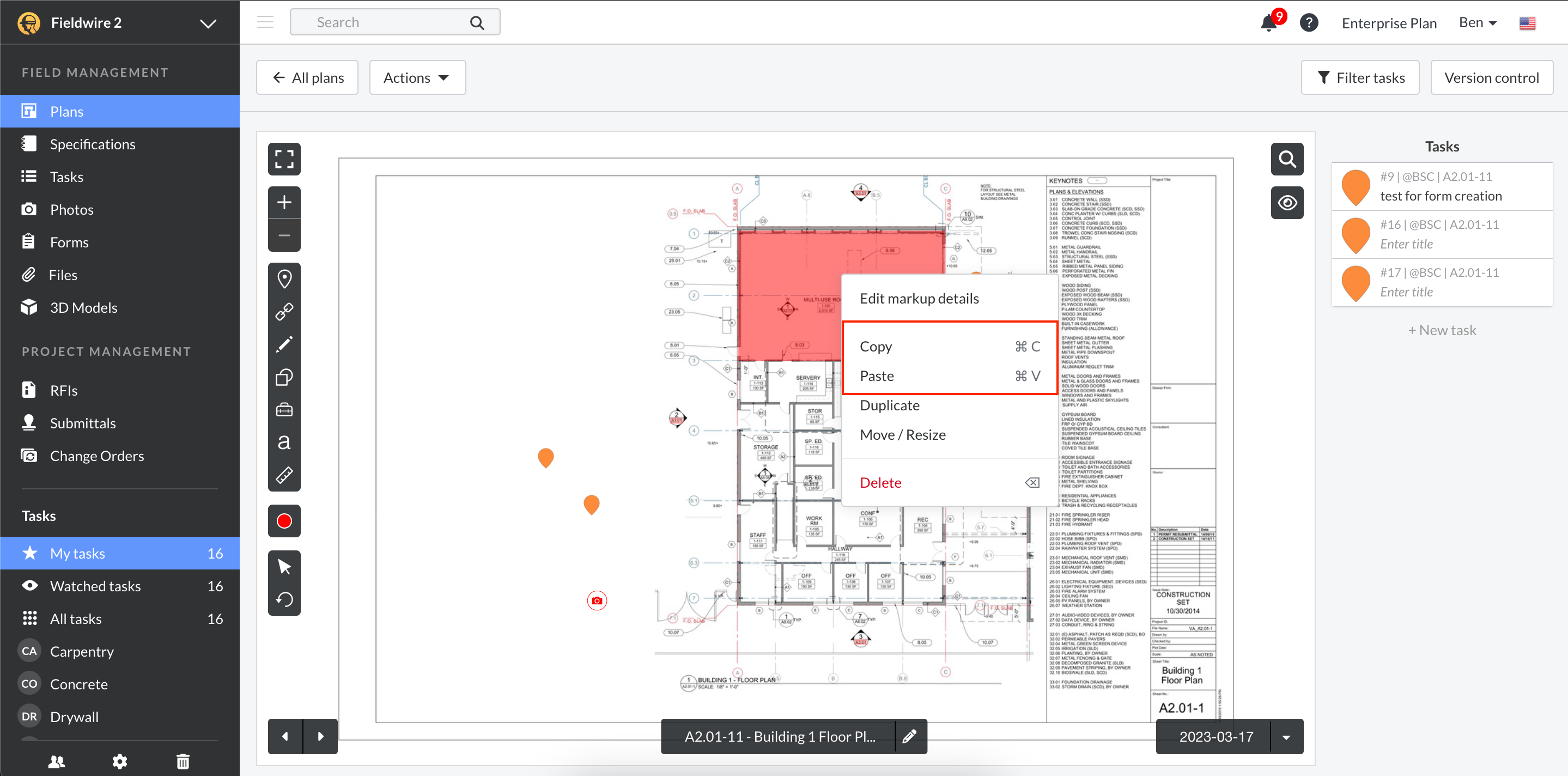

Fieldwire consente ora di copiare/incollare le attività e le revisioni tra i diversi fogli di planimetria di un progetto! Con questo aggiornamento, sarà anche possibile copiare/incollare una selezione di più revisioni e attività contemporaneamente tra i piani dello stesso progetto. I markup possono essere copiati anche su progetti diversi! Questo può essere utile se si hanno markup simili su più piani o se si lavora con più stanze/pavimenti che potrebbero richiedere gli stessi markup.
Nota: le attività e tutti i markup dei collegamenti ipertestuali non possono essere copiati tra progetti diversi perché si riferiscono ad altri oggetti all'interno del progetto che potrebbero non esistere in un progetto diverso.
Nota: questa funzionalità è disponibile solo sul Web.
Copiare e incollare attività e revisioni è un processo relativamente semplice, che può essere eseguito in due modi diversi. La prima opzione consiste nel fare clic con il pulsante destro del mouse sul markup o sull'attività che si desidera copiare e selezionare "Copia". Quindi, passare al nuovo foglio di piano, fare clic con il pulsante destro del mouse sul nuovo foglio di piano e selezionare "Incolla". Un altro modo per farlo è utilizzare lo strumento di selezione (icona della freccia) e selezionare il markup o l'attività che si desidera copiare. Quindi, si può usare la comune scorciatoia da tastiera ctrl+C (cmd+C su Mac) per copiare il markup o l'attività, spostarsi sul nuovo foglio di piano e usare ctrl+V (cmd+V su Mac) per incollare il markup o l'attività sul nuovo foglio di piano.

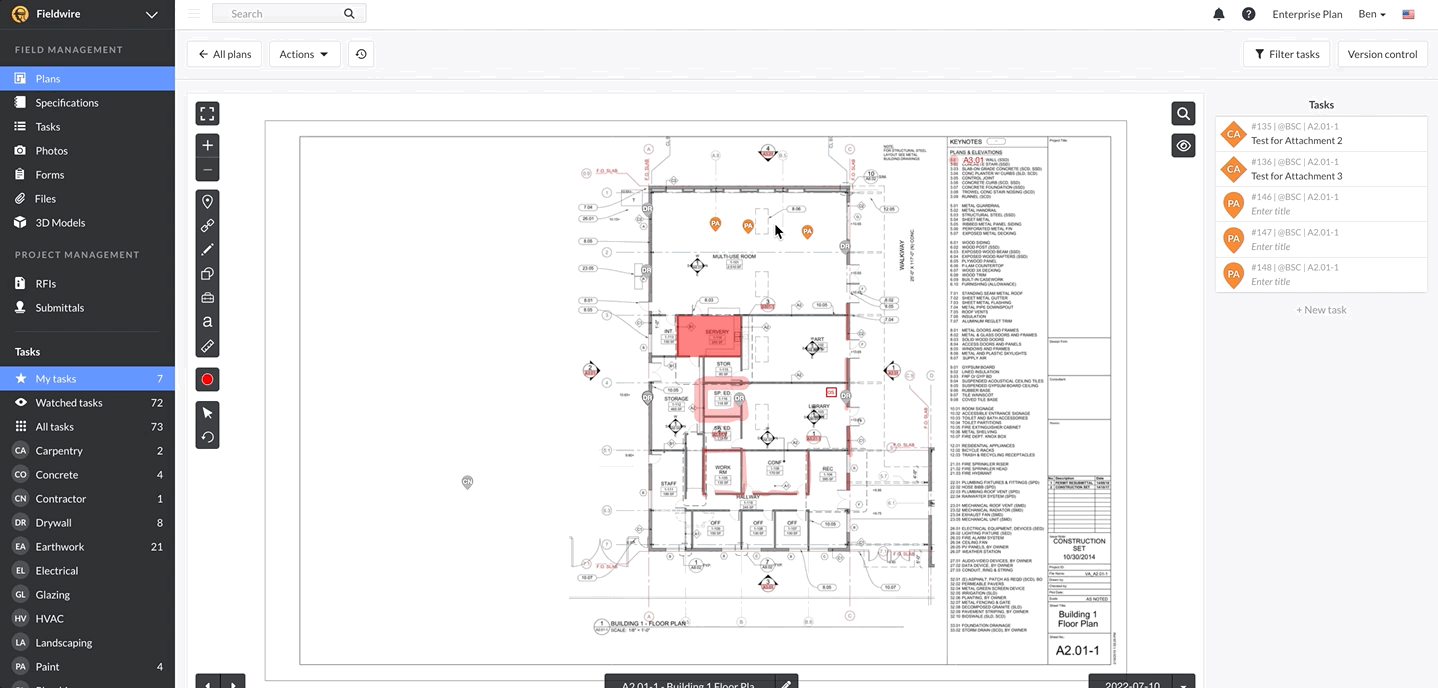

Come già detto, è possibile anche copiare e incollare più attività e marcature in un nuovo foglio di piano, come mostrato nel breve video qui sotto. Per farlo, si può utilizzare lo stesso metodo del clic destro o della scorciatoia da tastiera descritto sopra.
