Panoramica e introduzione
Gli utenti Fieldwire con abbonamenti Pro, Business, e Business Plus possono esportare le planimetrie in formato PDF insieme a tutte le foto, i collegamenti ipertestuali e le annotazioni che vi hanno aggiunto in Fieldwire. Questa funzione è particolarmente utile per archiviare localmente le copie di backup dei file, condividerle con destinatari che non hanno accesso ai progetti Fieldwire o stamparne copie cartacee.
Attenzione: per visualizzare e accedere a note, annotazioni e collegamenti ipertestuali, è necessario aprire i file PDF esportati con Adobe Reader o con un altro lettore di file PDF. A causa della formattazione con cui vengono generati, questi file e i collegamenti ipertestuali che contengono non vengono aperti correttamente con i normali browser (funzione anteprima).
Per stampare o condividere il PDF esportato, fai clic su "Salva con nome" in Adobe Reader (o in qualsiasi altro lettore PDF) e salva il documento con un nuovo nome. In questo modo si ha la garanzia che il file risultante è perfettamente "leggibile" e che quindi tutte le annotazioni e i collegamenti ipertestuali siano riportati correttamente.
Sommario
- Esportare planimetrie dalla scheda "Planimetrie"
- Esportare una planimetria dalla "Vista in pianta"
- Esportare planimetrie nei report
- Esportare il registro dei disegni costruttivi
- Esportazione delle planimetrie con le raccolte
-
Problemi comuni con le esportazioni
Esportare planimetrie dalla scheda "Planimetrie"
Con qualsiasi abbonamento - Pro, Business o Business Plus a Fieldwire - è possibile esportare contemporaneamente più planimetrie dalla scheda "Planimetrie".
Per farlo:

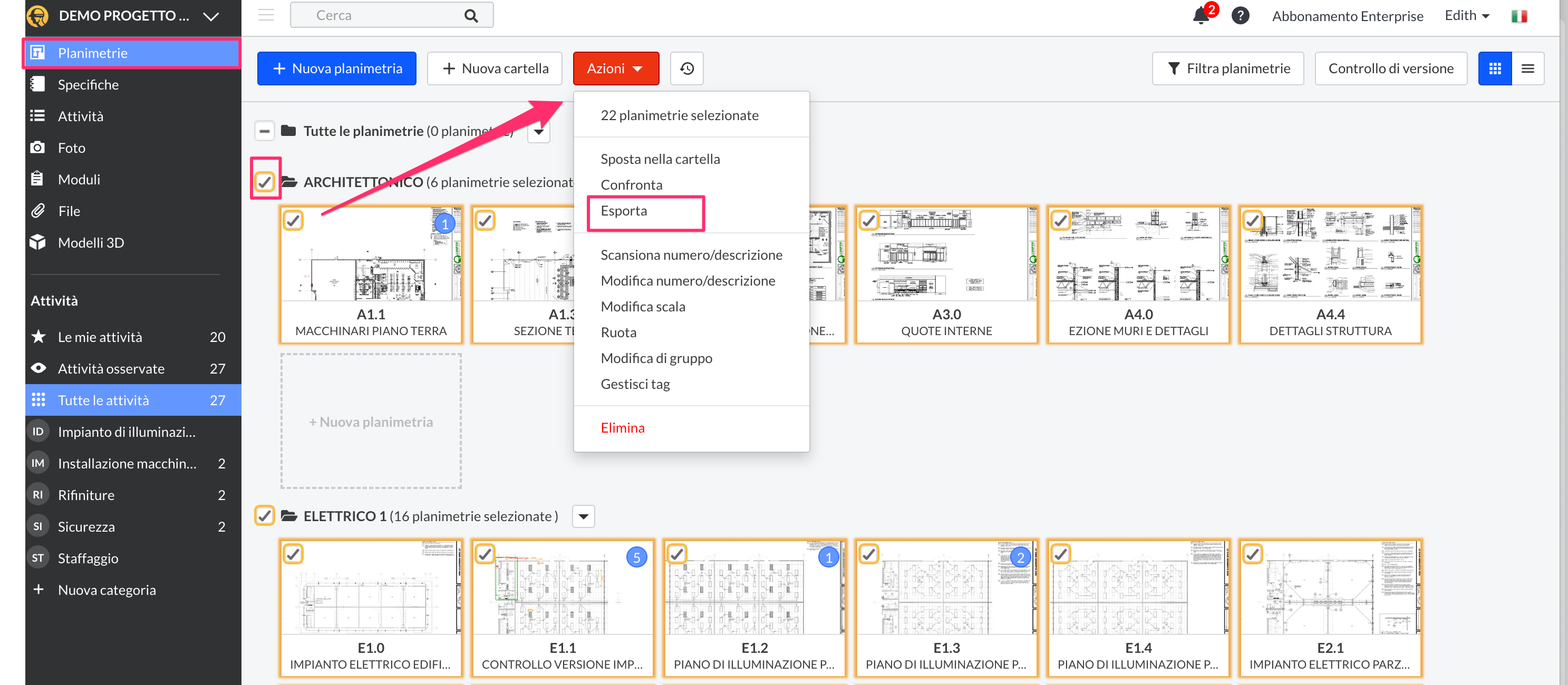

- Selezionare le caselle di controllo relative alle planimetrie che si desidera esportare.
- Nota: è anche possibile selezionare la casella di controllo accanto a qualsiasi cartella per selezionare tutte le planimetrie contenute in quella cartella.
- Fare clic sul pulsante a discesa "Azioni"
- Selezionare "Esporta piani".
Dopo aver selezionato "Esporta" dal pulsante a discesa "Azioni":

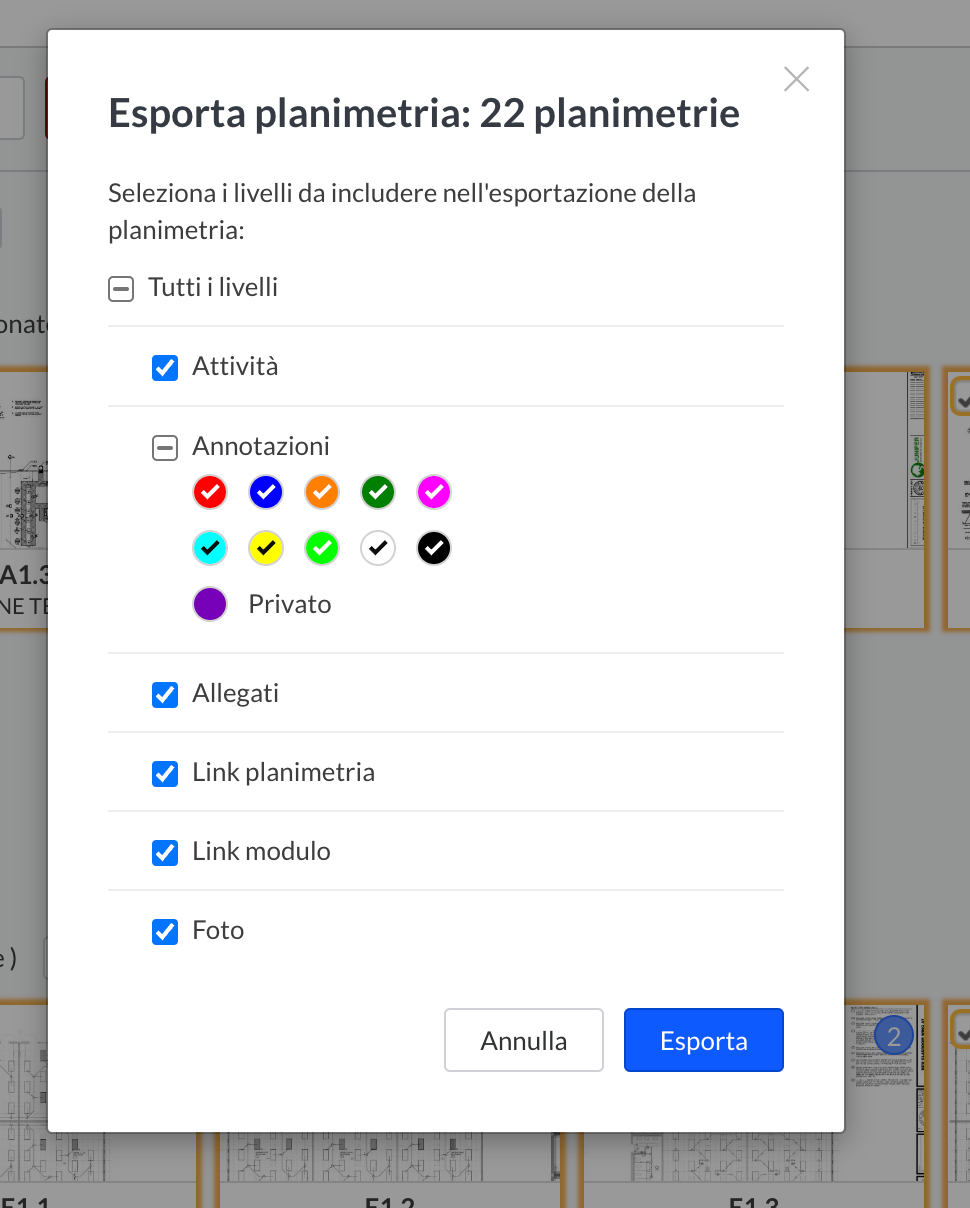

- Scegliere i "livelli" che si desidera includere nell'esportazione.
- È possibile includere/escludere ciascuno dei diversi colori di marcatura, nonché allegati, collegamenti ipertestuali e attività
- Fare clic su Esporta
- Scegliere tra Un unico PDF o PDF separati (.zip)
- Un unico PDF: questa opzione creerà un PDF multipagina in cui tutti i progetti selezionati per l'esportazione saranno raggruppati in un unico file.
- PDF separati (.zip): questa opzione creerà un numero "x" di file PDF separati all'interno di una cartella .zip. Il numero di file dipenderà dal numero di progetti selezionati per l'esportazione.
Cliccando su "Esporta", il PDF viene elaborato e inviato via email come file ZIP all'indirizzo di posta elettronica associato al tuo account Fieldwire. Clicca sul link per aprire il file ZIP e scaricare le planimetrie in formato PDF:

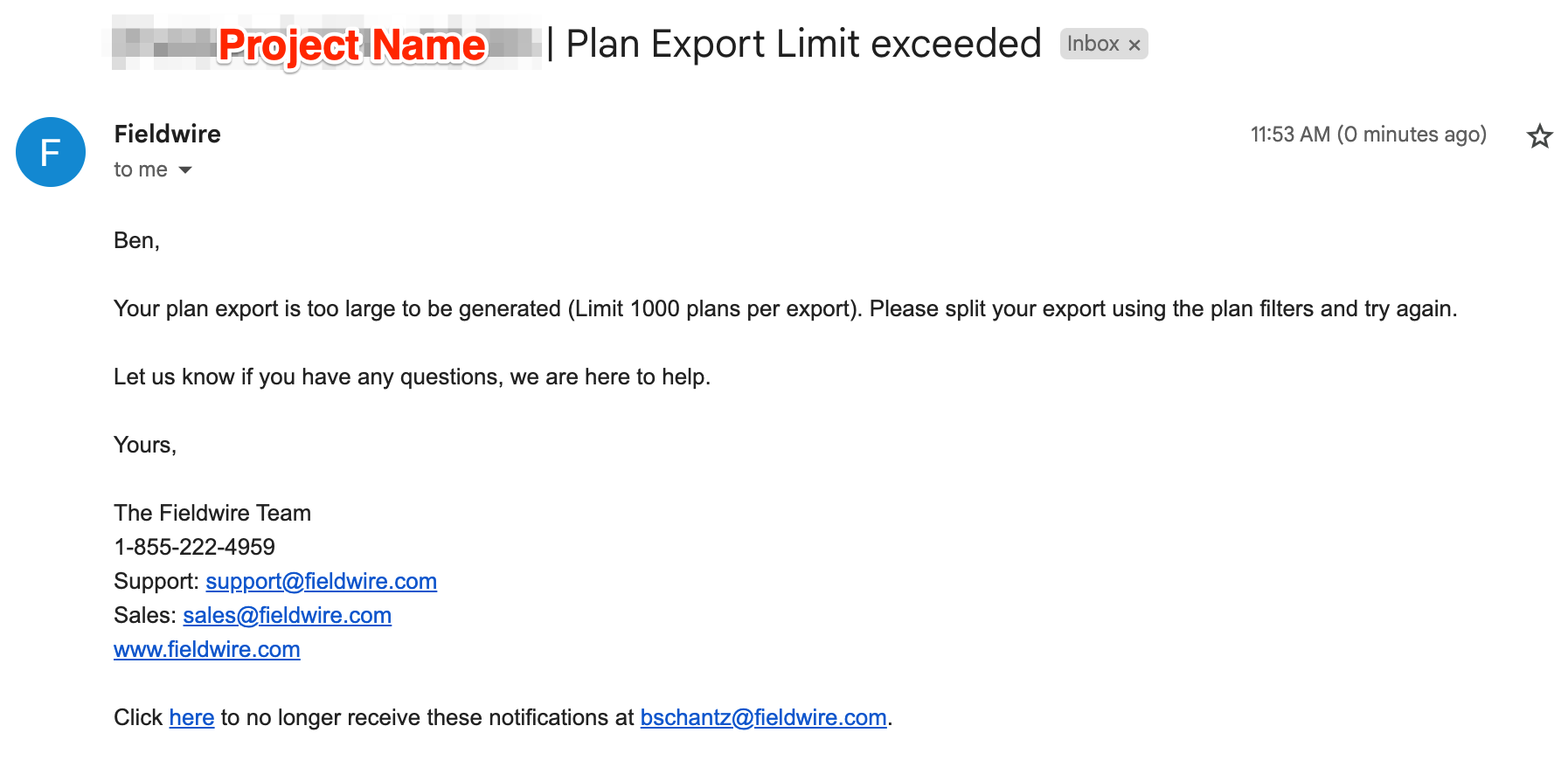

Attenzione: non è possibile esportare più di 1000 fogli di planimetria contemporaneamente. Se provi a esportare più di 1000 fogli di planimetria riceverai una notifica via e-mail.

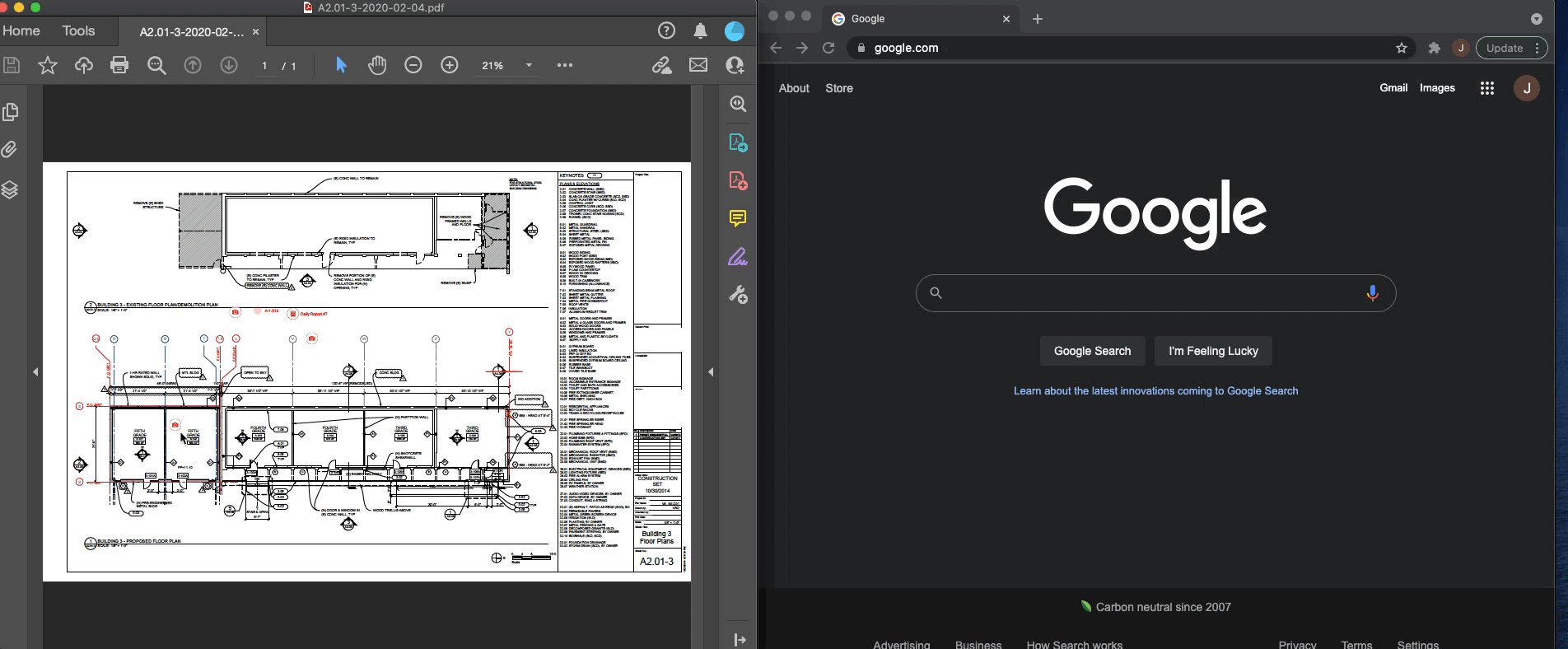

Aprendo il file ricevuto con un visualizzatore PDF, come Adobe Acrobat, è possibile vedere tutte le annotazioni che contiene e aprire tutti i collegamenti ipertestuali inseriti nella planimetria.
Altri visualizzatori PDF, come Bluebeam o l'anteprima del browser, si limitano invece ad aprire solo le più recenti delle foto di avanzamento dei collegamenti ipertestuali. Adobe Acrobat apre tutte le foto di avanzamento come schede individuali del browser.
Esportare una planimetria dalla "Vista in pianta"
È possibile aprire ed esportare le singole planimetrie anche dal visualizzatore di planimetrie singole.
Prima di esportare la planimetria, seleziona i filtri da applicare alle annotazioni da includere nell'esportazione:

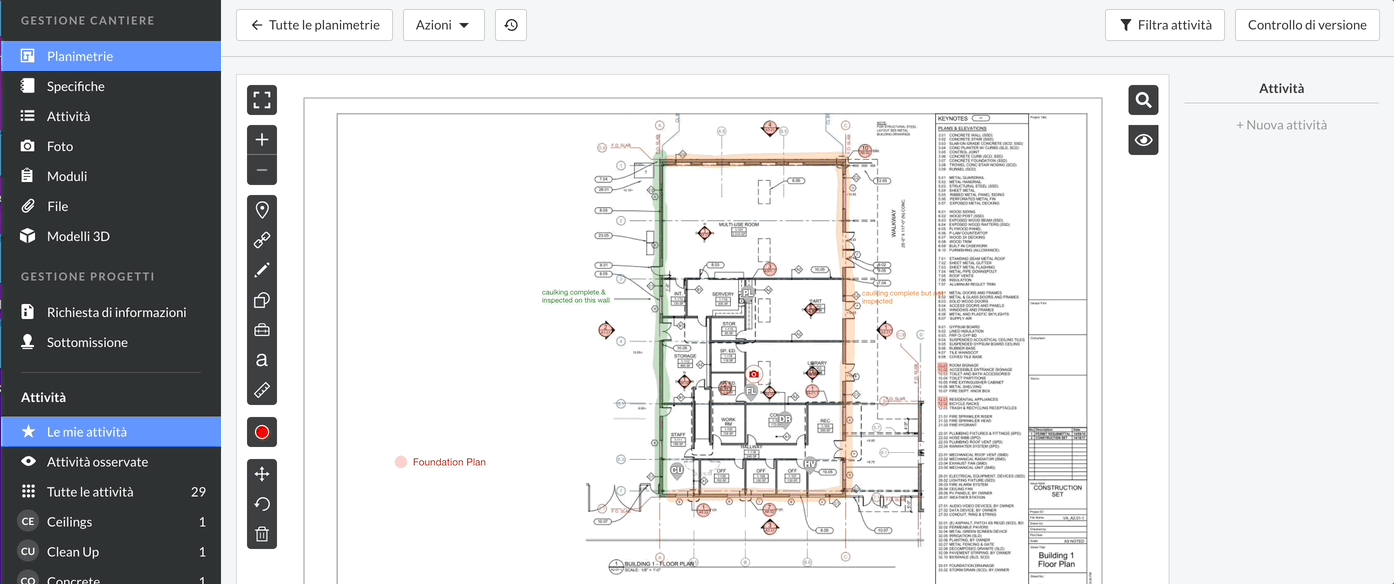

Seleziona prima "Azioni" e poi "Esporta come PDF". Il file PDF si aprirà in una nuova finestra del browser e potrai scaricarlo e stamparlo per condividerlo:
Se la planimetria non si apre automaticamente, clicca su "Scarica":
Attenzione: le esportazioni delle planimetrie a pagina singola non contengono i segnaposto delle attività. Se vuoi esportare una copia delle planimetrie con i segnaposto delle attività, devi creare un report PDF dettagliato o riepilogativo e scegliere di includervi le planimetrie.
Attenzione: le planimetrie di dimensioni superiori a 100 MB non possono essere esportate dalla vista in pianta. Dovranno essere esportate da "Tutte le planimetrie".
Esportare planimetrie nei report
Le planimetrie associate alle attività possono essere incluse in coda ai report PDF riepilogativi o dettagliati. Le planimetrie allegate in coda a questi report conterranno le icone dei segnaposto delle attività con i numeri delle attività a cui si fa riferimento nel report.

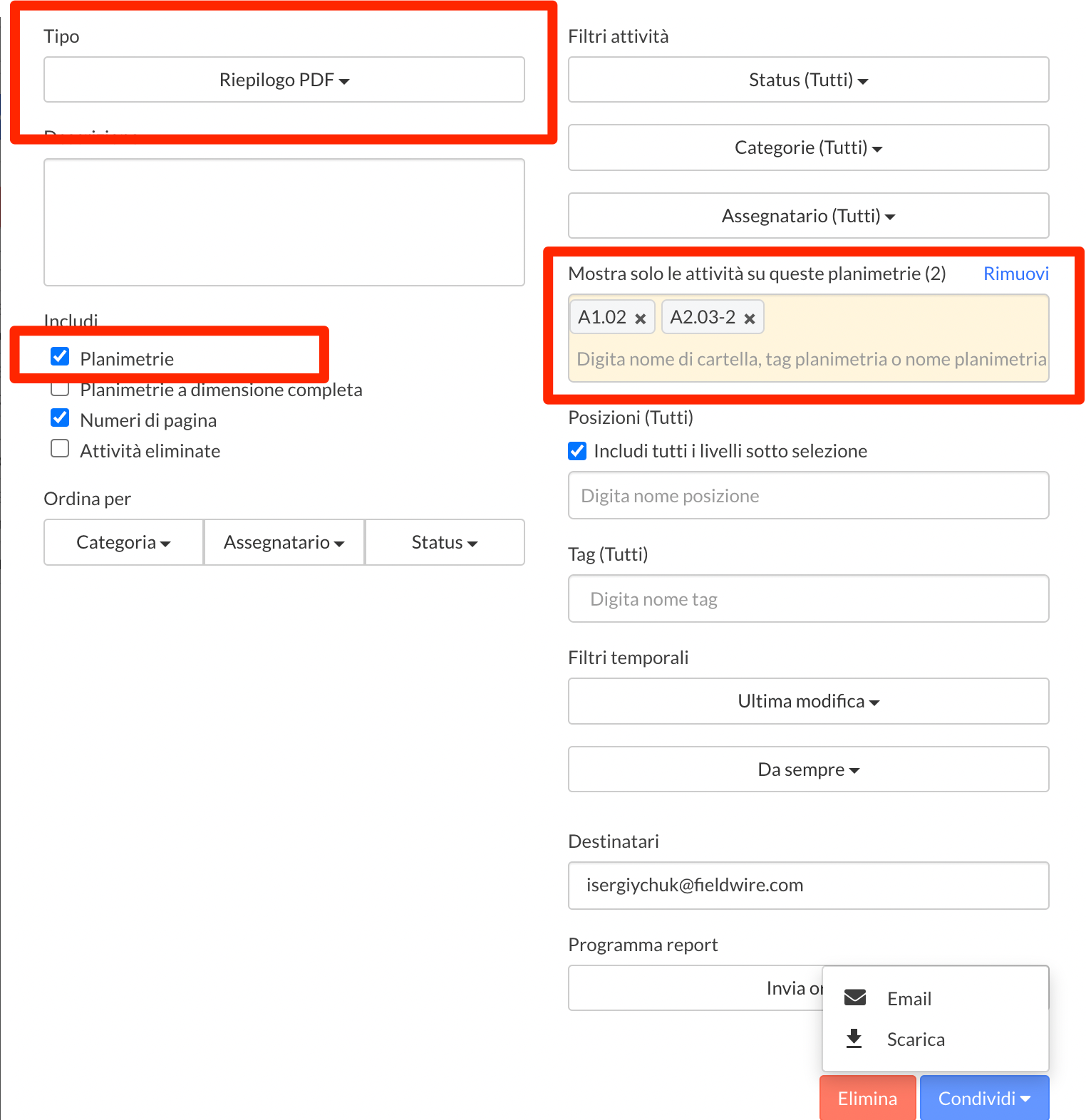

Per includere le planimetrie in coda ai report PDF riepilogativi o dettagliati, devi spuntare la casella "Planimetrie". È anche possibile sfruttare la casella "Mostra solo le attività su queste planimetrie" per isolare planimetrie specifiche che si desidera esportare in PDF:

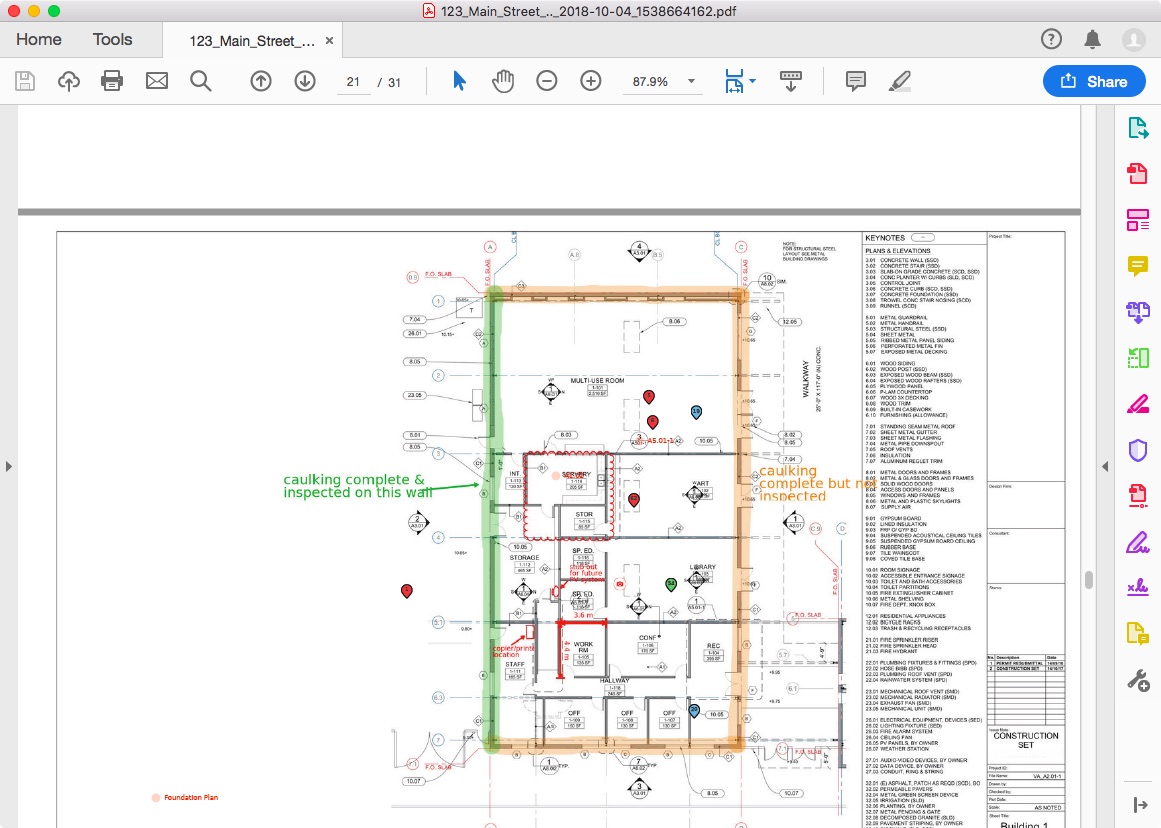

Dopo aver scaricato il report, aprilo in un visualizzatore di PDF e scorri fino alla fine per vedere le planimetrie che hai deciso di includere:
Per una guida più dettagliata sull'esportazione delle planimetrie con i segnaposto delle attività, vedi questo articolo:
Esportare il registro dei disegni costruttivi
È possibile ottenere un elenco di esportazione delle planimetrie.

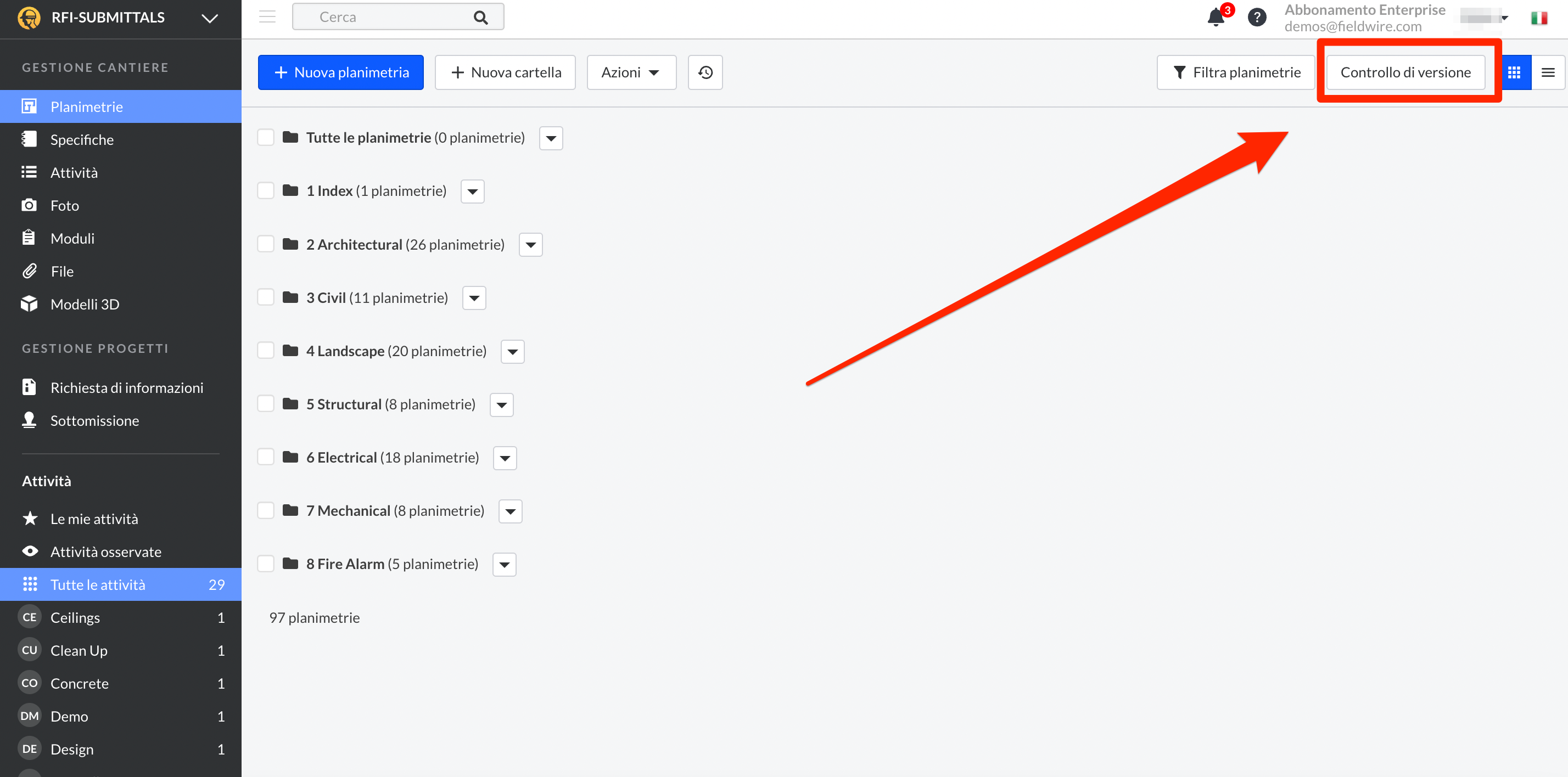

1. Vai alla scheda "Planimetrie" e poi clicca su "Controllo di versione":
2. Clicca su "Esporta registro disegni":

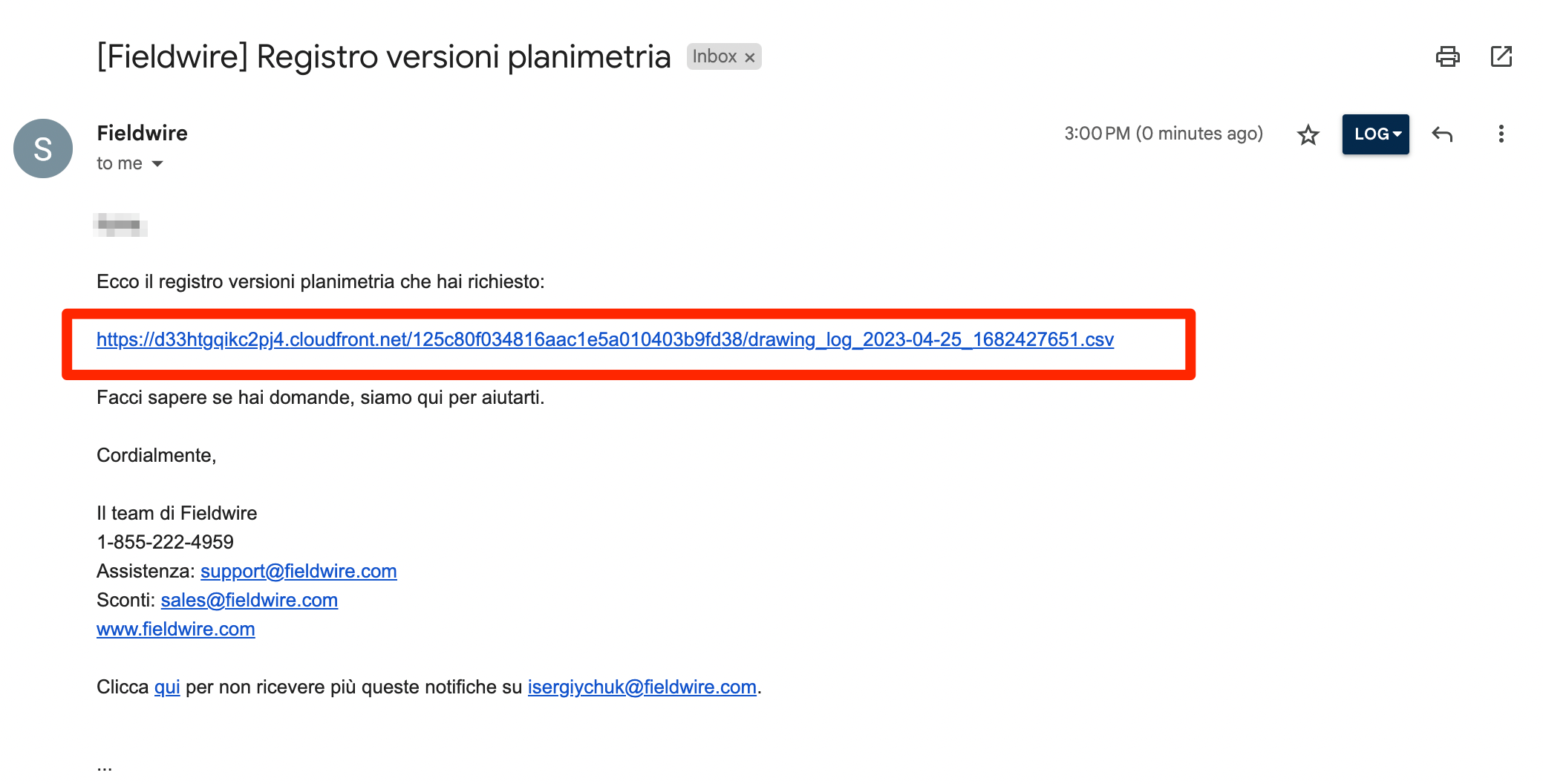

3. Riceverai un'email con un link per scaricare un file CSV contenente i registri di esportazione dei disegni costruttivi.
Esportazione delle planimetrie con le raccolte
Se hai attivato le raccolte nei tuoi progetti, puoi comunque seguire i passaggi sopra indicati per esportare le tue planimetrie. Tuttavia, le raccolte aggiungono un ulteriore livello per accedere alle viste illustrate sopra, oltre a offrire un nuovo modo per esportare le planimetrie dell'intera raccolta.

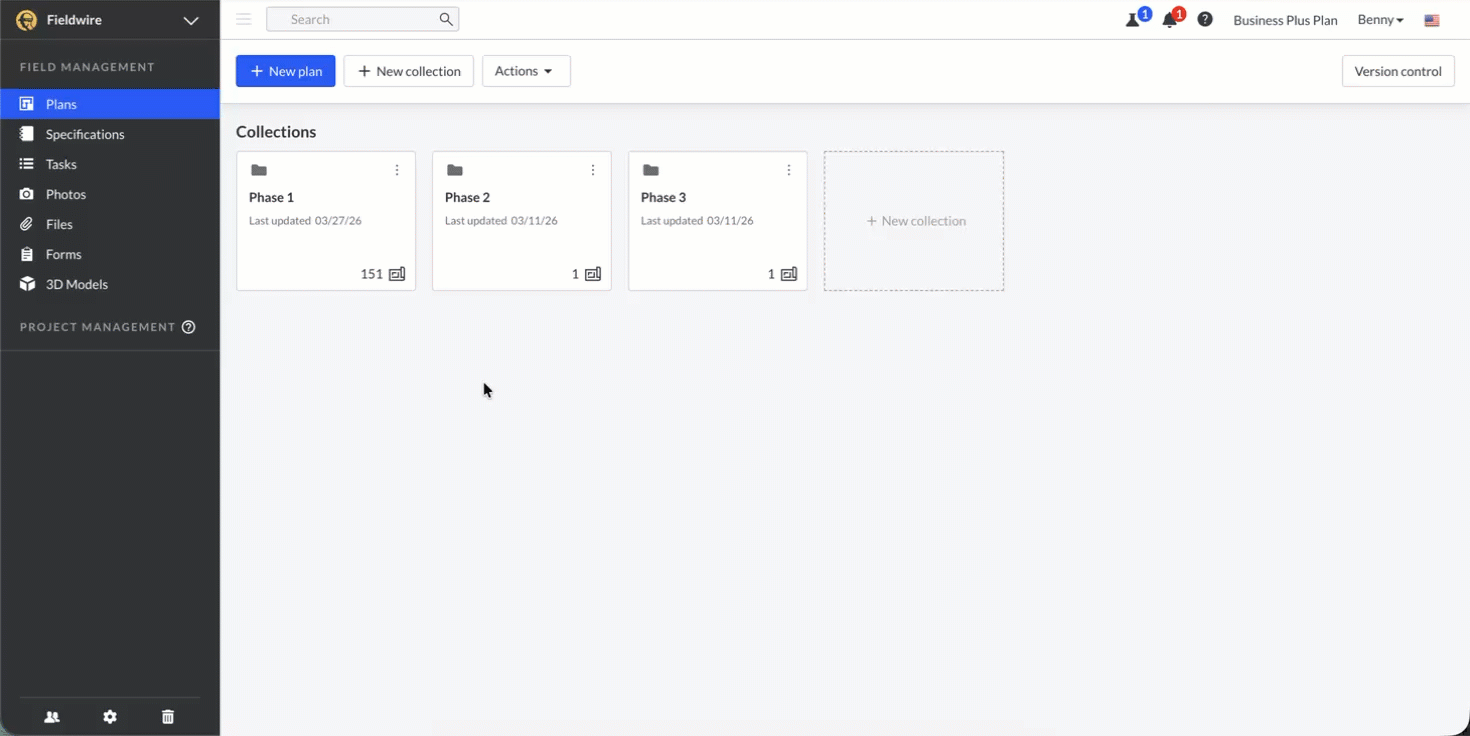

Per esportare tutte le planimetrie della raccolta:
- Fai clic sulla casella di controllo nell'angolo in alto a sinistra del riquadro della raccolta
- Fai clic sul menu a discesa Azioni
- Seleziona Esporta progetti
- Scegli gli allegati o le annotazioni che desideri includere nell'esportazione
- Fai clic su Esporta
- Scegli tra Un unico PDF o PDF separati (.zip)
Problemi comuni con le esportazioni
Come indicato nelle sezioni precedenti, esportare le planimetrie è un processo relativamente semplice che richiede solo un paio di passaggi.

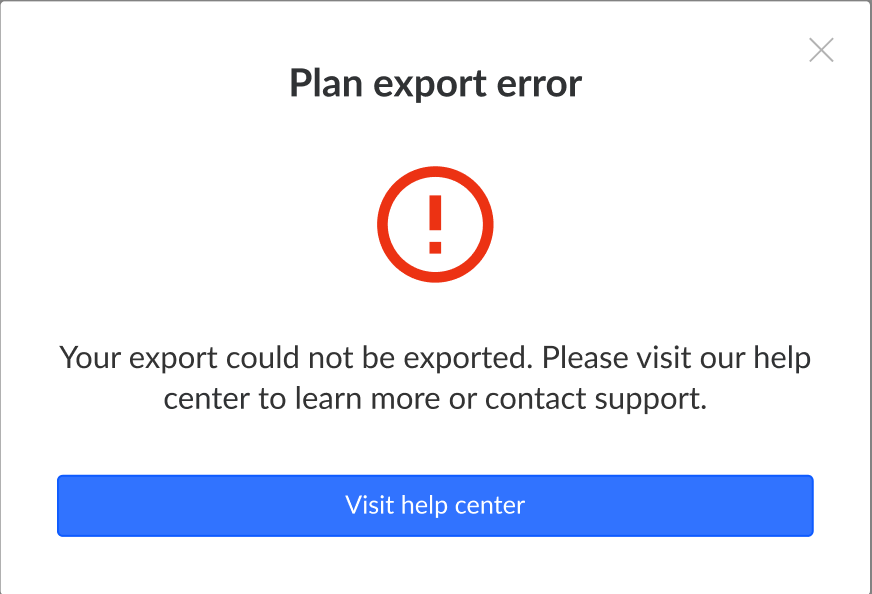

Ci sono però condizioni che possono generare un messaggio di errore quando si cerca di esportare singole planimetrie. In genere, questo messaggio indica che il file che si sta cercando di esportare supera i 100 MB.
Se il file della planimetria singola che si sta cercando di esportare supera effettivamente i 100 MB, sarà necessario ridurne le dimensioni. Per ridurre le dimensioni del file da esportare, è necessario comprimere la planimetria originale a meno di 100 MB. Per sapere come comprimere i PDF, vedi questo articolo.
Se il foglio di planimetria in Fieldwire contiene attività e annotazioni, segui questi passaggi per assicurarti che tutte le informazioni pertinenti possano essere esportate:
- Comprimi la planimetria originale a meno di 100 MB
- Caricala come una nuova versione (in modo che le attività/annotazioni siano in cima)
- Quindi esporta le nuove versioni compresse del foglio o dei fogli di planimetria
Maggiori informazioni
Gli articoli che seguono forniscono ulteriori informazioni sull'esportazione delle planimetrie e sulla generazione dei report:
- Come aggiornare l'account Fieldwire
- Come generare report in Fieldwire
- Come utilizzare la scheda "Planimetrie" in Fieldwire
