Panoramica e introduzione
Gli strumenti di misurazione si trovano nella barra principale degli strumenti, che appare quando apri una planimetria. Questi strumenti ti consentono di calibrare le distanze, indicare lunghezze e calcolare la superficie, tutto direttamente sulle planimetrie.
Se la planimetria è in scala, in formato testuale o vettoriale il software sarà in grado di leggerlo e applicare la misurazione nella planimetria.
Per verificare se il software OCR ha riconosciuto e calibrato la planimetria in scala, clicca l’icona "Misurazione" e controlla che gli strumenti "Distanza" e "Area" vengano visualizzate.
Se questi strumenti non compaiono, è necessario calibrare planimetria in scale.
Nota: la misurazione in millimetri con il sistema metrico al momento non è ancora possibile. Se desideri che questa funzione sia aggiunta a Fieldwire, contattaci all’indirizzo support@fieldwire.com: prendiamo sempre in considerazione il feedback dei nostri utenti per stabilire le priorità di sviluppo del prodotto.
Sommario:
- Strumento di calibrazione
- Calibrare la scala di più planimetrie contemporaneamente
- Strumento di distanza
- Strumento area
- Strumento di misura multilinea
- Modificare l'unità di misura
.
Strumento di calibrazione

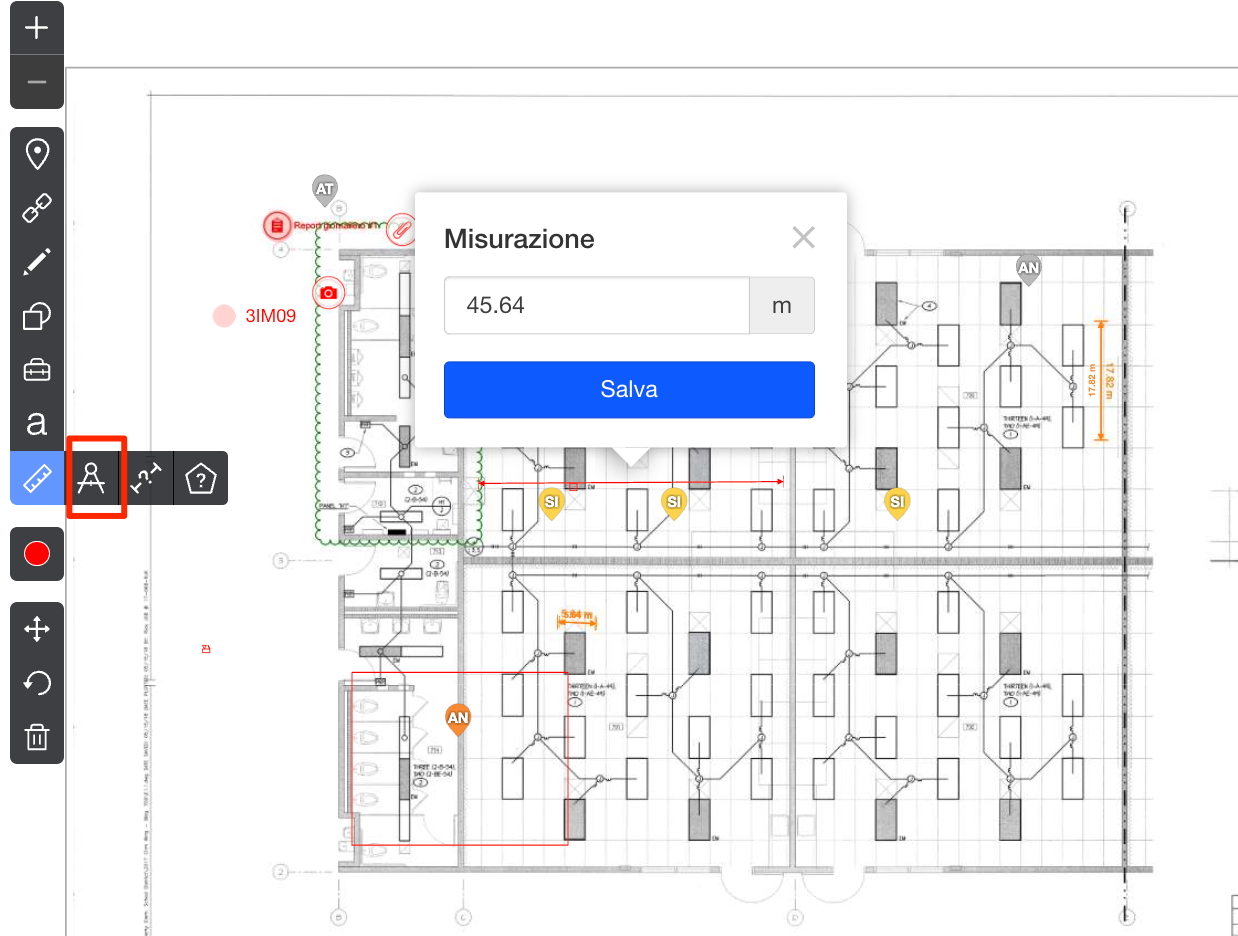

Usa questo strumento per creare una prima misurazione della lunghezza e determinare così la scala standard per le distanze presenti sulla planimetria. Il simbolo di questo strumento è un punto interrogativo posto tra due frecce opposte. Finché non calibri la planimetria, questo sarà l’unico strumento visibile nel menu (gli altri strumenti diventano disponibili dopo la calibrazione).

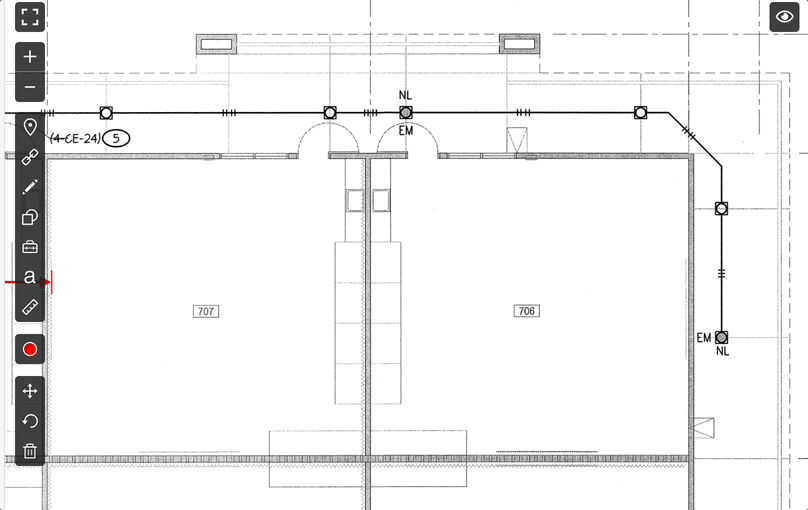

Nel calibrare la distanza, clicca una volta sulla planimetria e trascina la linea sulla planimetria fino a raggiungere la lunghezza desiderata. Clicca nuovamente per terminare: comparirà una finestra in cui inserire la distanza in piedi, pollici o metri. Una volta salvata la misurazione, tutte le misure di distanza aggiunte in seguito saranno automaticamente calcolate a partire dalla calibrazione iniziale.
Suggerimento: nella versione web, tenendo premuto il tasto "Maiusc" mentre usi gli strumenti di misurazione puoi creare linee di misurazione ad angoli specifici.
Nota: se la scala della planimetria viene modificata, tutte le misure esistenti vengono aggiornate alla nuova scala.
Calibrare la scala di più planimetrie contemporaneamente
Nella versione web, seleziona la casella di controllo riportata sulla miniatura delle singole planimetrie da calibrare. Se vuoi selezionare l’intero set, clicca sulla casella di controllo accanto alla cartella delle planimetrie.

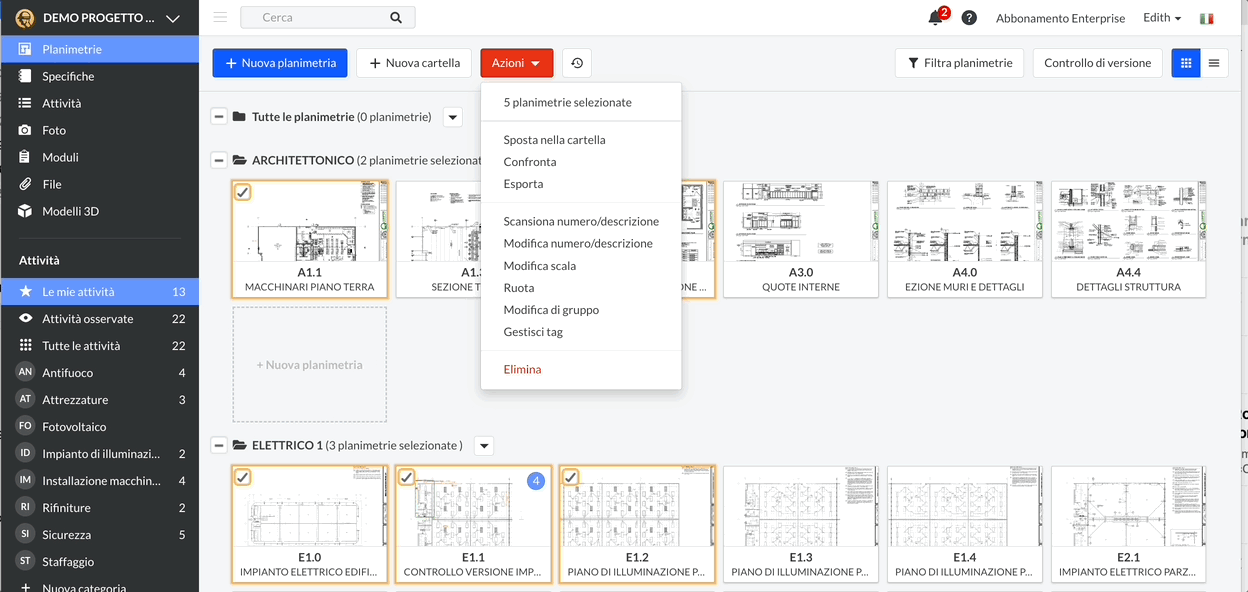

Una volta selezionate le planimetrie, clicca sul pulsante rosso "Azioni", nella parte superiore della pagina principale delle planimetrie e seleziona "Modifica scala". A questo punto puoi inserire il rapporto di scala da applicare alle planimetrie:
Strumento distanza

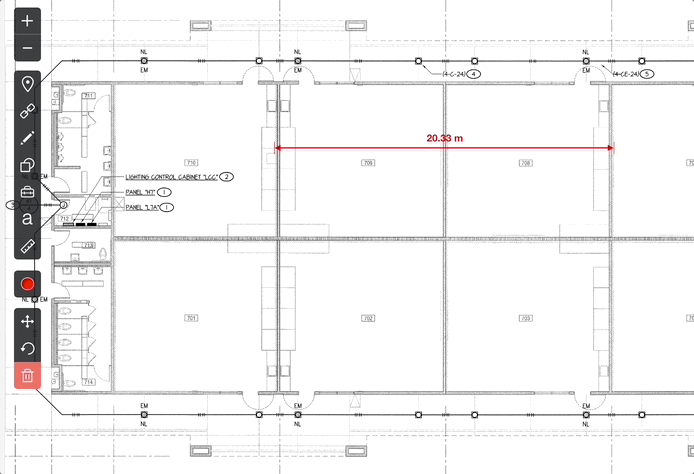

Usa questo strumento per inserire misurazioni della distanza direttamente sulle planimetrie. La lunghezza è calcolata in automatico in base alla misurazione iniziale fatta con lo strumento di calibrazione. Il simbolo di questo strumento è un righello.

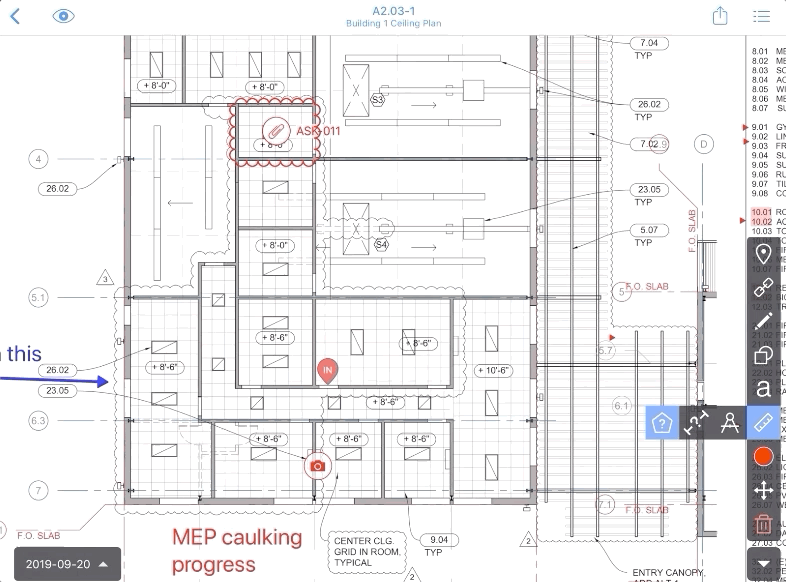

Da dispositivo mobile, creando una misurazione della distanza, puoi usare lo strumento della lente di ingrandimento per verificarne la precisione:
Strumento area
Usa questo strumento per misurare l’area all’interno di una forma. Il simbolo di questo strumento è un poligono pieno. Quando usi questo strumento, clicca prima sulla planimetria e muovi la linea che appare lungo il bordo dell’area che vuoi misurare. Clicca più volte per aggiungere nuovi punti al poligono.
Per determinare la misura dell’area sono necessari almeno tre punti nella forma, ma puoi applicare tutti i punti necessari a delineare con precisione l’area da misurare. Fai doppio clic per terminare la creazione della forma. La misurazione sarà visualizzata in automatico al centro della forma.

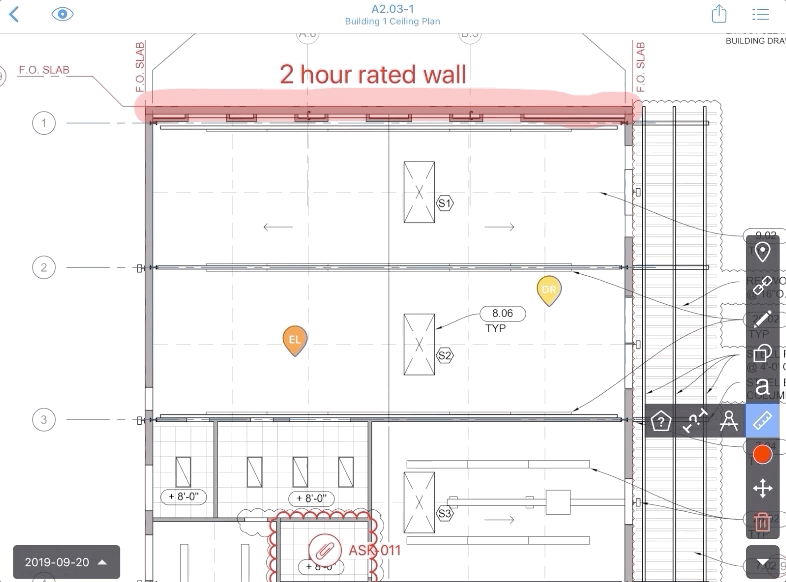

Da dispositivo mobile, puoi inoltre usare lo strumento della lente di ingrandimento per verificare di aver delimitato con precisione l’area da misurare. Una volta terminata la delimitazione del poligono, tocca due volte per confermare:
Strumento di misura multilinea

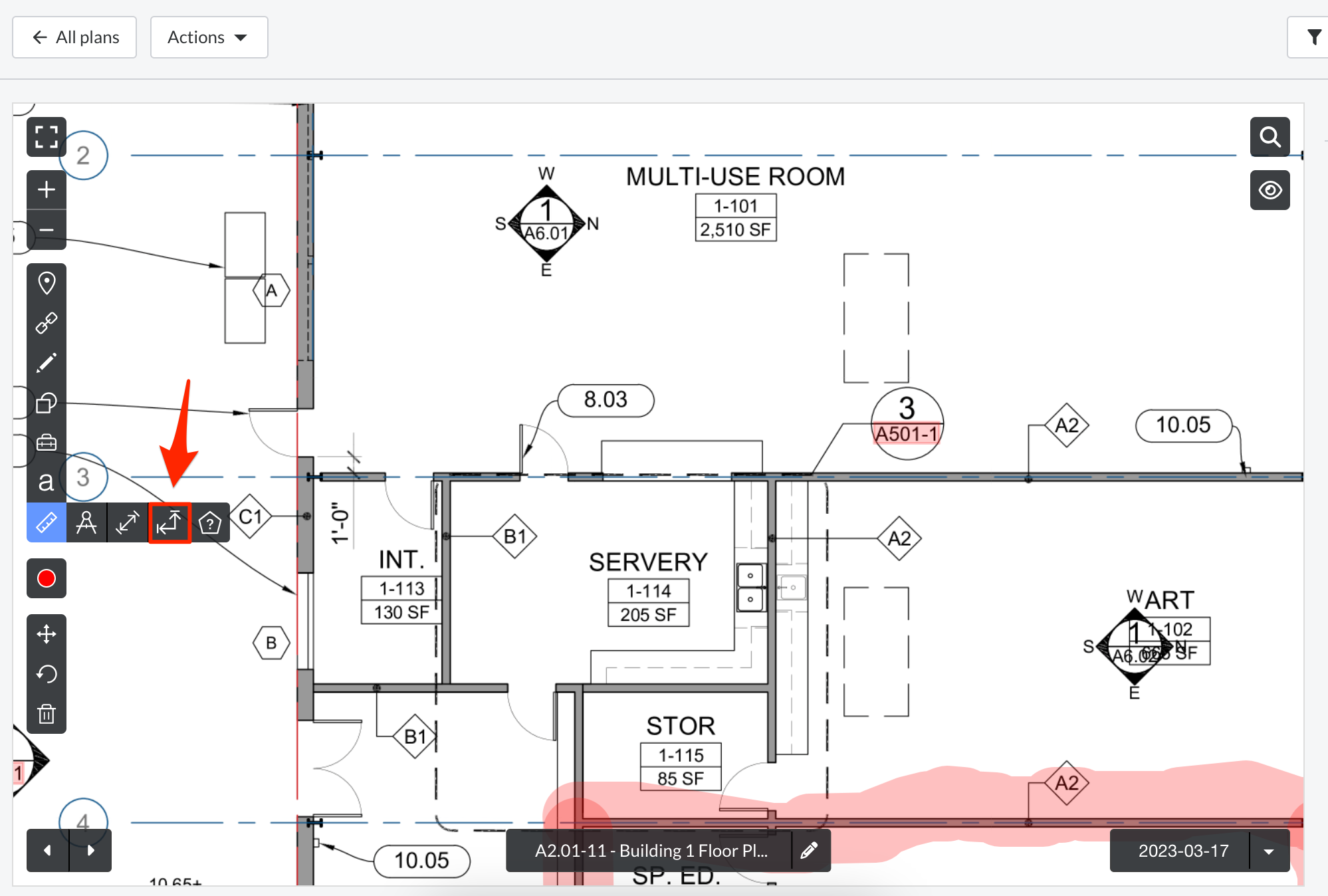

Utilizzate questo strumento di misura multilinea per misurare percorsi, perimetri o altre linee continue a più punti. La distanza viene calcolata automaticamente in base alla misura iniziale effettuata con lo strumento di calibrazione. Il simbolo di questo strumento è rappresentato da due frecce che creano un angolo di 90 gradi. Quando si crea una di queste misure sul web, assicurarsi di fare doppio clic sulla misura per completarla. È anche possibile fare clic sull'ultimo punto della misura per terminarla.
Modificare l’unità di misura

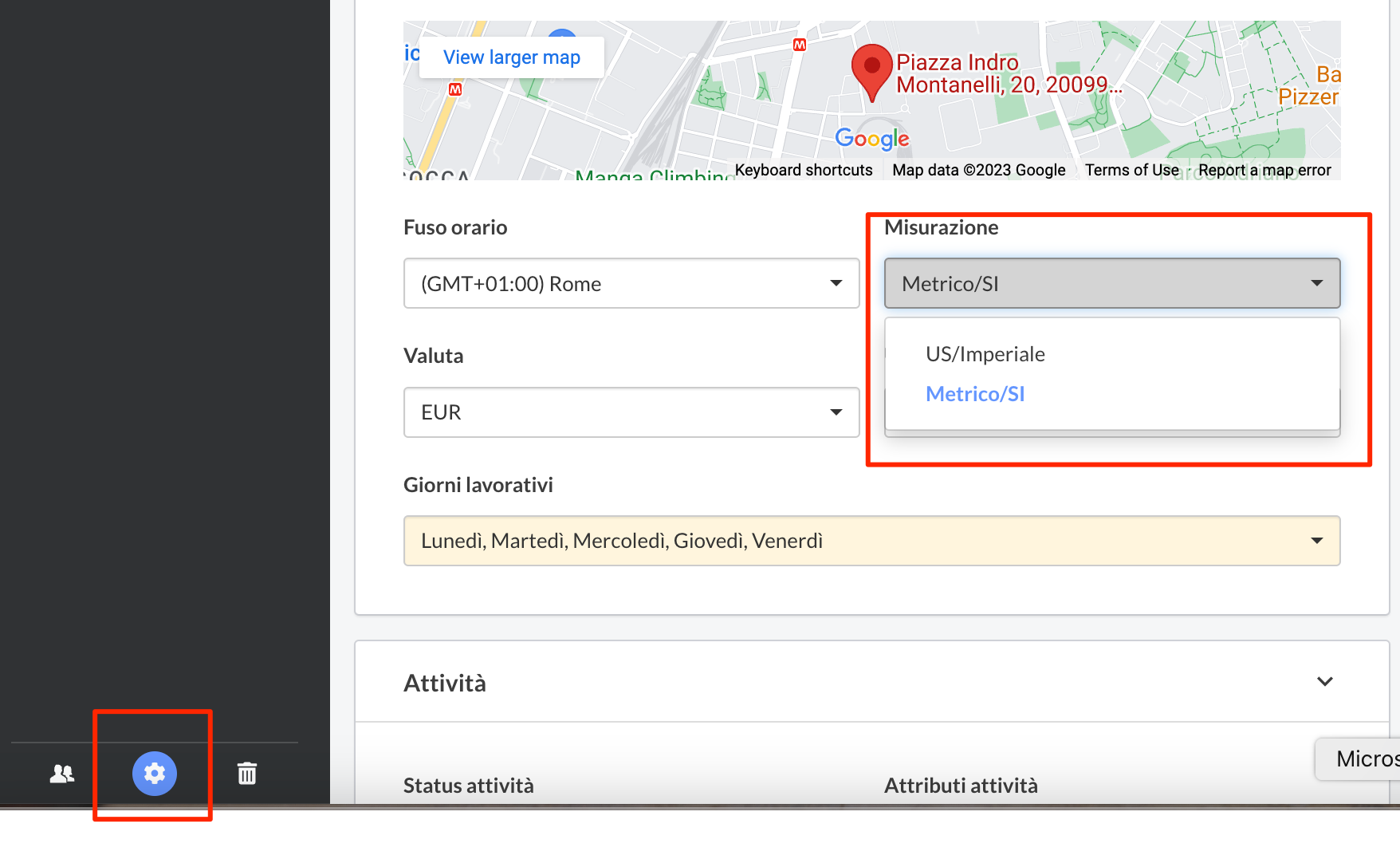

Puoi modificare le unità di misura da usare nella pagina "Impostazioni" del progetto. In questa pagina trovi la sezione "Misurazione" dove è possibile scegliere tra "US/Imperiale" (piedi e pollici) e "Metrico/SI" (metri). Questa scelta viene applicata a tutte le misurazioni, sia quelle già fatte che a quelle che saranno fatte in seguito.
