Panoramica e introduzione
Quando si crea un nuovo progetto in Fieldwire, uno dei primi passi da fare è caricare le planimetrie.
Caricare i file è molto semplice, sia direttamente dal tuo computer che tramite la sincronizzazione con Box, Dropbox o OneDrive.
Nella scheda "Planimetrie" è possibile caricare solo file PDF (monopagina o multipagina), PNG e JPEG. Non è possibile caricare planimetrie di più di 1 GB.
In alcuni casi, Fieldwire utilizza i nomi dei file e i segnalibri delle planimetrie per attribuire numeri e descrizioni ai fogli. È per questo che il nome che assegni ai tuoi file può influire sul nome che Fieldwire attribuirà alle planimetrie. Gli scenari di caricamento più comuni sono quattro. Vediamo come ottimizzarli.
- PDF a singola pagina, senza segnalibri
- PDF a singola pagina, con segnalibri
- PDF multipagina, senza segnalibri
- PDF multipagina, con segnalibri
PDF a singola pagina, senza segnalibri

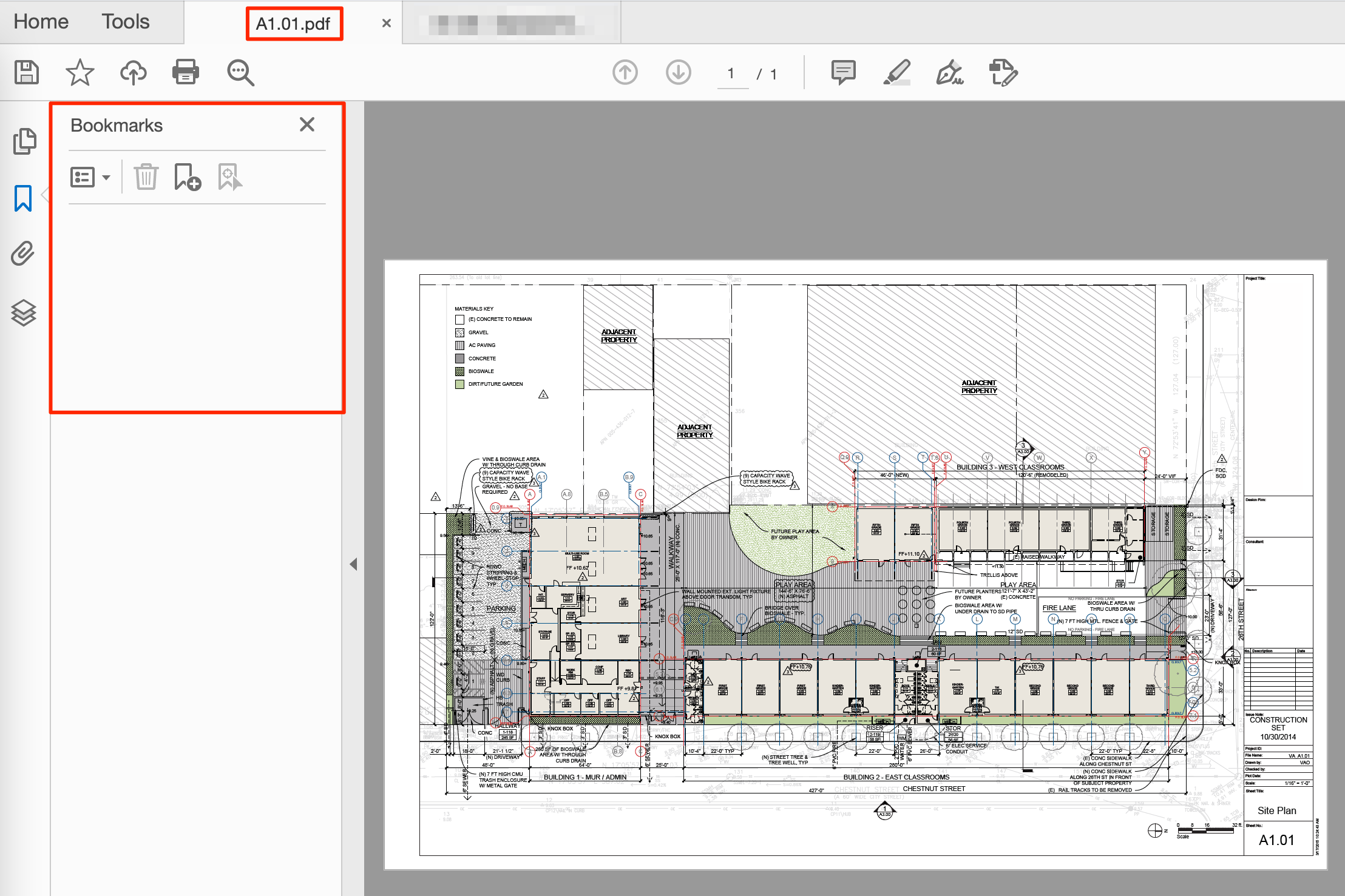

Quando carichi un PDF monopagina senza segnalibri, Fieldwire utilizza il nome del file come nome per la planimetria. Se hai un PDF monopagina senza segnalibri, è meglio lasciare il numero del foglio come nome del file per evitare di dover rinominare la planimetria in Fieldwire.
Esempio:

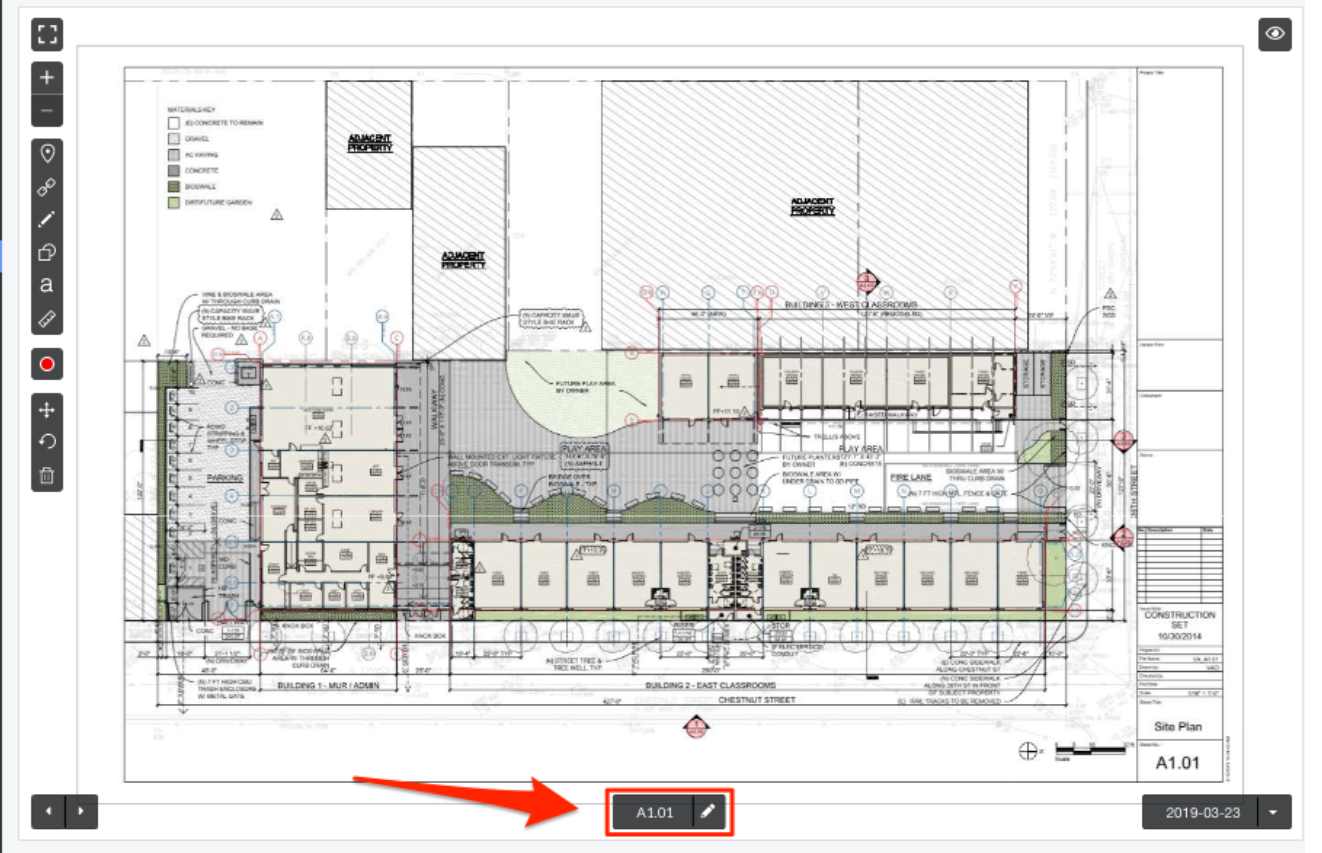

Se carichi un file che si chiama A101-piano terra.pdf, senza segnalibri, Fieldwire attribuirà al foglio il nome "A101-piano terra" senza aggiungervi alcuna descrizione.

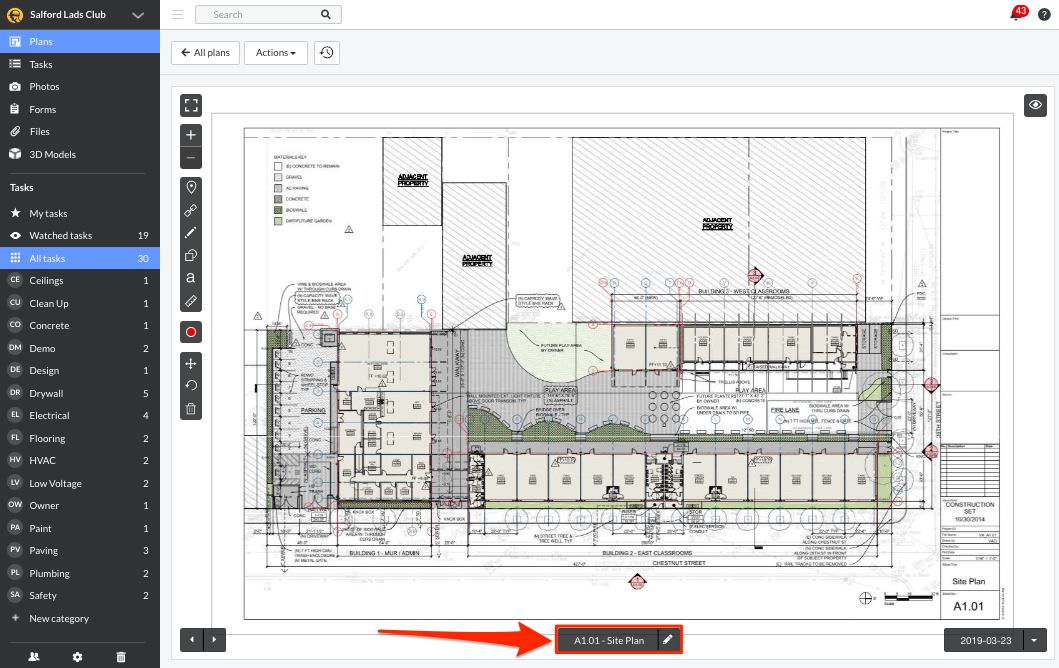

Se carichi un file che si chiama A101.pdf, senza segnalibri, Fieldwire attribuirà al foglio il nome "A101", senza aggiungervi alcuna descrizione:
PDF a singola pagina, con segnalibri

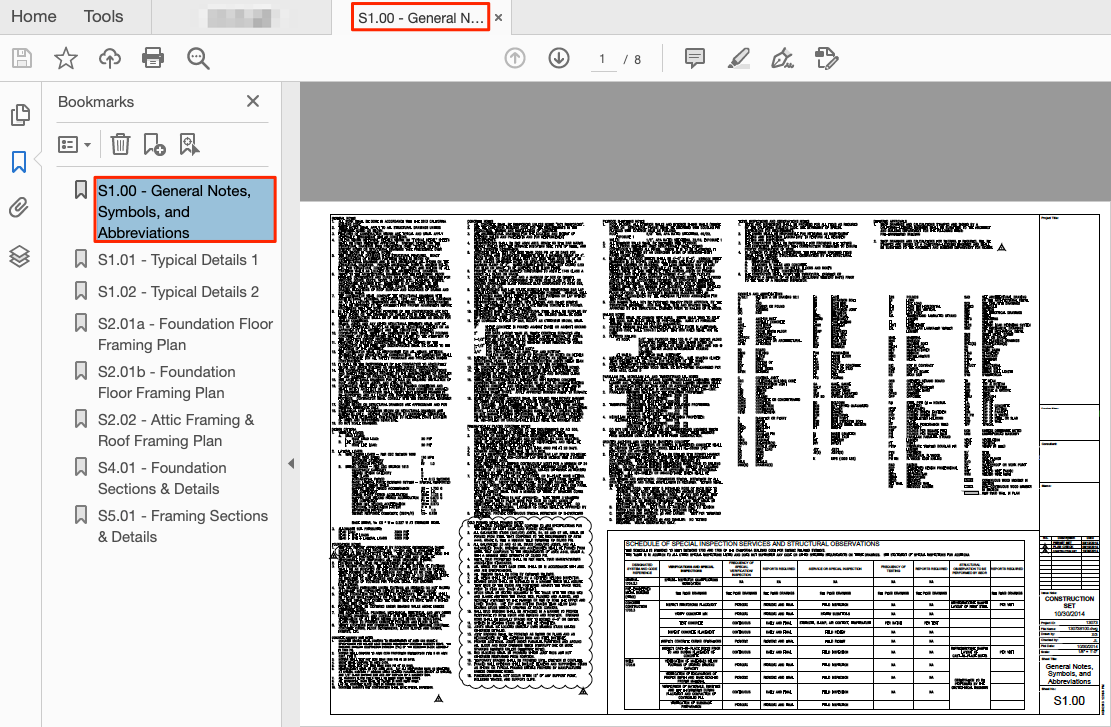

Se carichi una PDF monpagina con segnalibri, Fieldwire attribuirà al foglio o ai fogli un nome basato su un segnalibro opportunamente formattato. I numeri dei fogli sono ricavati dal testo che nel segnalibro precede i trattini, mentre le descrizioni dei fogli sono ricavate dal testo che nel segnalibro segue i trattini. Soltanto i segnalibri di primo livello formattati correttamente vengono utilizzati da Fieldwire per assegnare nomi e descrizioni delle planimetrie nei progetti.
Il segnalibro deve rispettare il seguente formato: "X - Y", dove X sta per il numero del foglio e Y per la descrizione. Tra il trattino e il testo deve esserci uno spazio.
Se il segnalibro non contiene né trattini né spazi, la priorità viene data al nome del file - La planimetria verrà quindi nominata come se il PDF non avesse segnalibri.
Esempio:
Se carichi un file che si chiama "A101-piano terra.pdf" con il segnalibro "10084 - PT", il foglio si chiamerà "10084" con la descrizione "PT."

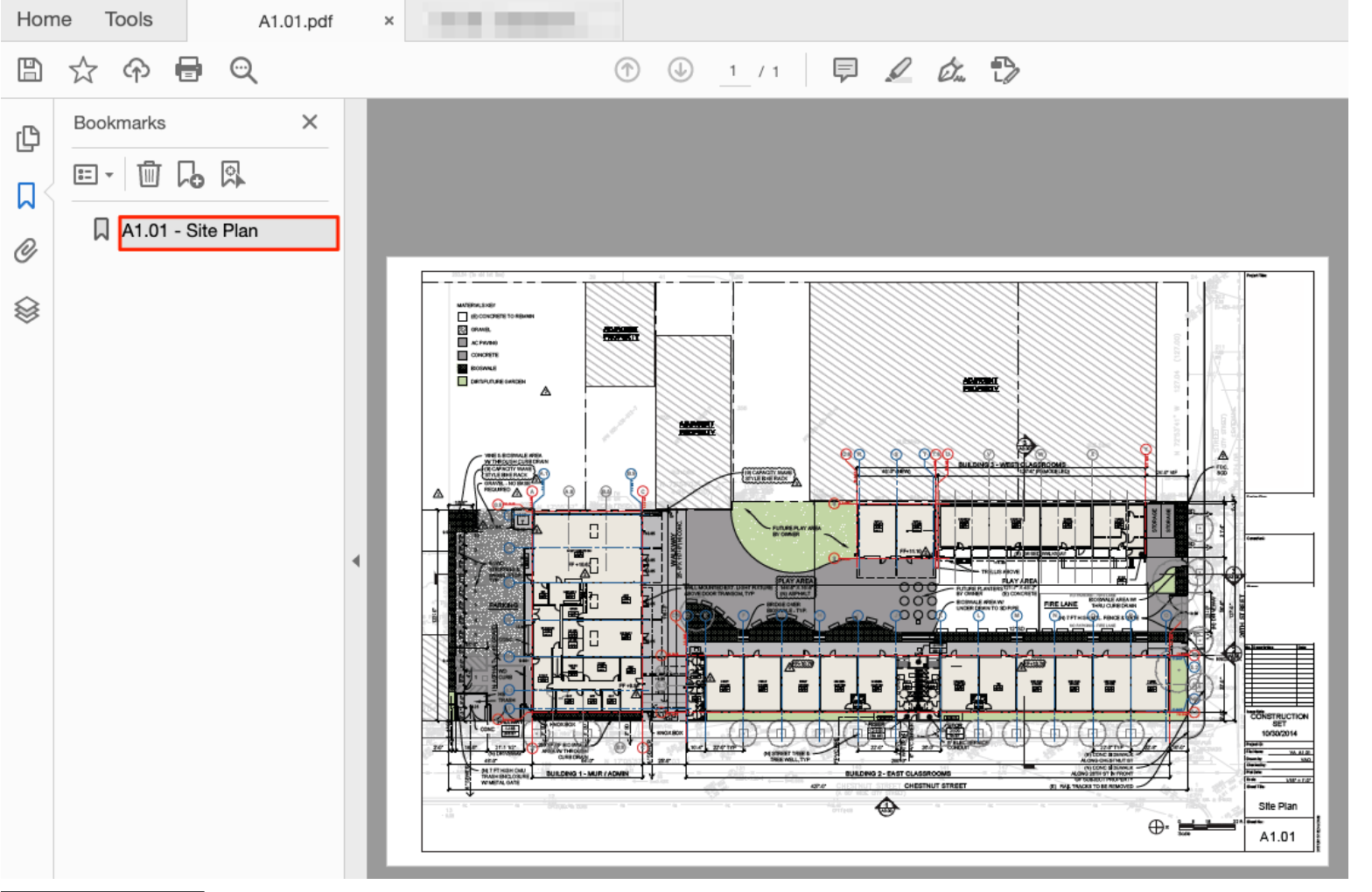

Se carichi un file che si chiama "A1.01.pdf" con il segnalibro "A1.01 - Planimetria Sito", il foglio si chiamerà "A1.01" con la descrizione "Planimetria Sito".
PDF multipagina, senza segnalibri

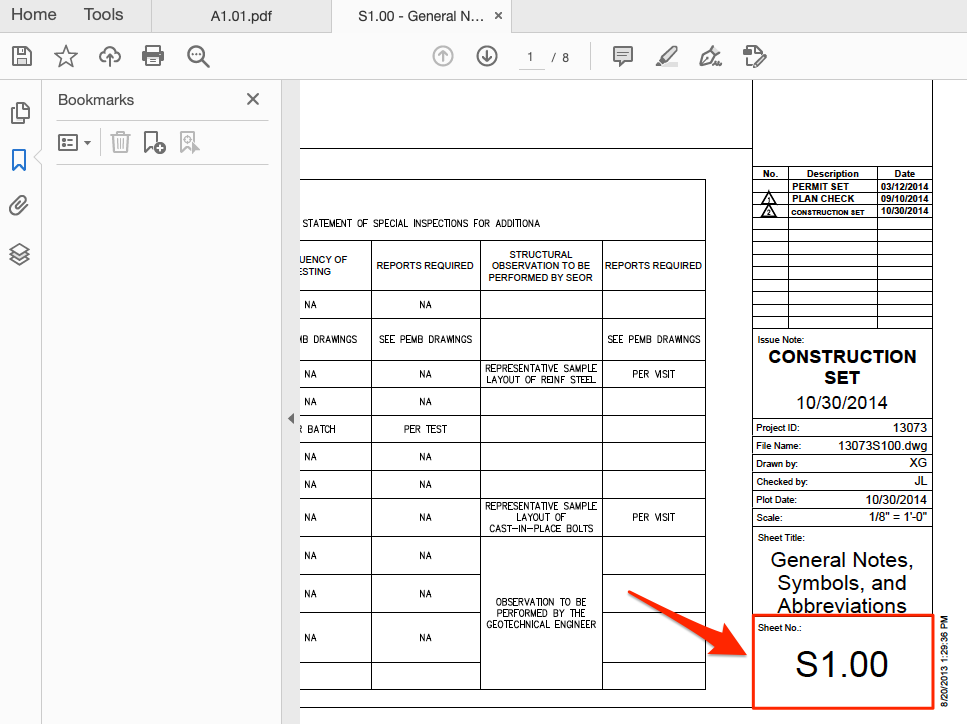

Quando carichi un file PDF multipagina, Fieldwire utilizza il riconoscimento ottico dei caratteri (OCR) per scansionare e attribuire i nomi ai fogli. L’OCR di Fieldwire legge i titoli all’interno del PDF e li usa per attribuire i nomi ai fogli. Ai fogli caricati a partire da PDF multipagina senza segnalibri non viene aggiunta alcuna descrizione.
Perché l’OCR possa eseguire la scansione e assegnare i nomi alle planimetrie (e attribuire automaticamente i link ipertestuali) il file deve contenere testo selezionabile. Per maggiori informazioni sulla formattazione delle planimetrie per Fieldwire, leggi questo articolo:
Se i file sono delle immagini (scansioni o foto, per esempio) dovrai convertirli in file PDF di testo prima di poterli caricare. Ricorda che puoi modificare manualmente i nomi e le descrizioni delle planimetrie dopo aver caricato i file.
PDF multipagina, con segnalibri
Quando carichi un PDF multipagina con segnalibri, Fieldwire assegna ai fogli un nome ricavato dai segnalibri opportunamente formattati. Proprio come per i PDF con una sola pagina, dovrai assicurarti che i segnalibri abbiano la giusta formattazione, con spazi e trattini. I segnalibri formattati correttamente hanno precedenza sul riconoscimento ottico quando si tratta di numerare i fogli e di aggiungervi una descrizione. Soltanto i segnalibri di primo livello formattati correttamente vengono utilizzati da Fieldwire per assegnare nomi e descrizioni delle planimetrie nei progetti.

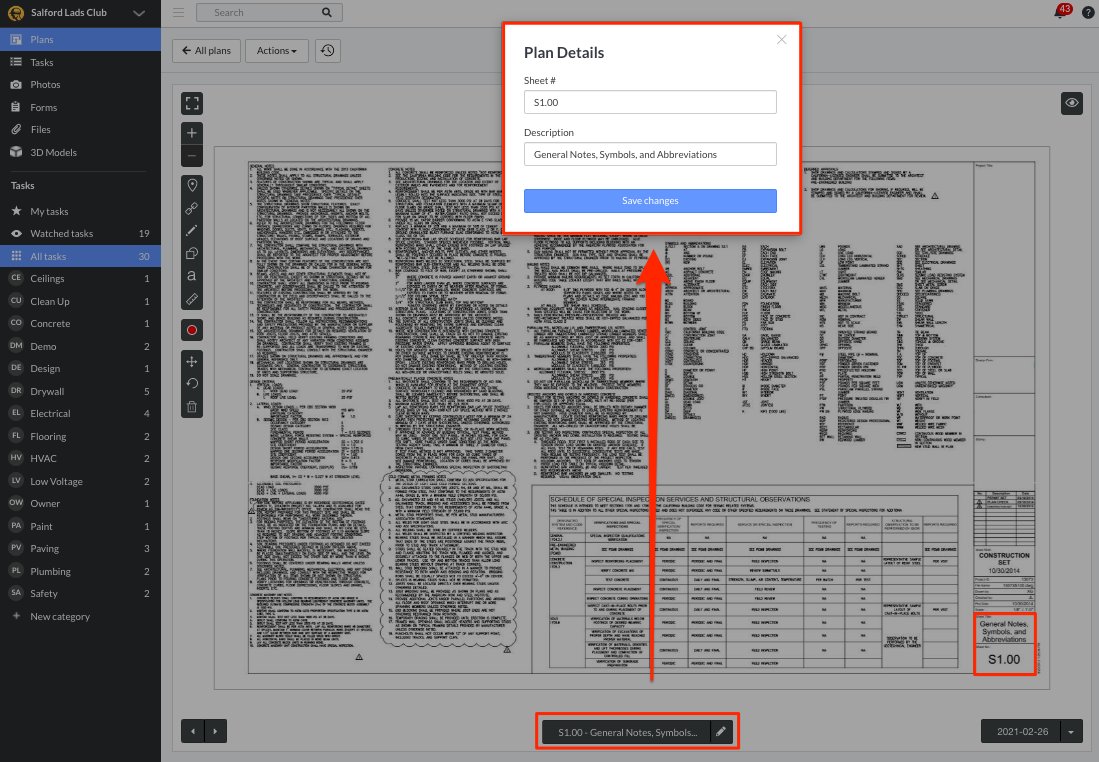

I numeri dei fogli sono generati a partire dal testo dei segnalibri. Se un segnalibro contiene un trattino e uno spazio, la descrizione del foglio viene generata a partire dal testo che segue il trattino.
Esempio:
Se carichi un file che si chiama "Elaborato1.pdf" con i segnalibri "10084 - PT", "10085 - P1", "10086 - P2," ecc., Fieldwire attribuirà al foglio "10084" la descrizione"PT", al "10085" la descrizione "P1" e così via.
Suggerimento: elimina i segnalibri obsoleti, duplicati o incompleti prima di caricare il PDF.
