Domanda:
Come posso visualizzare e navigare i modelli 3D dei miei progetti in Fieldwire?
Risposta

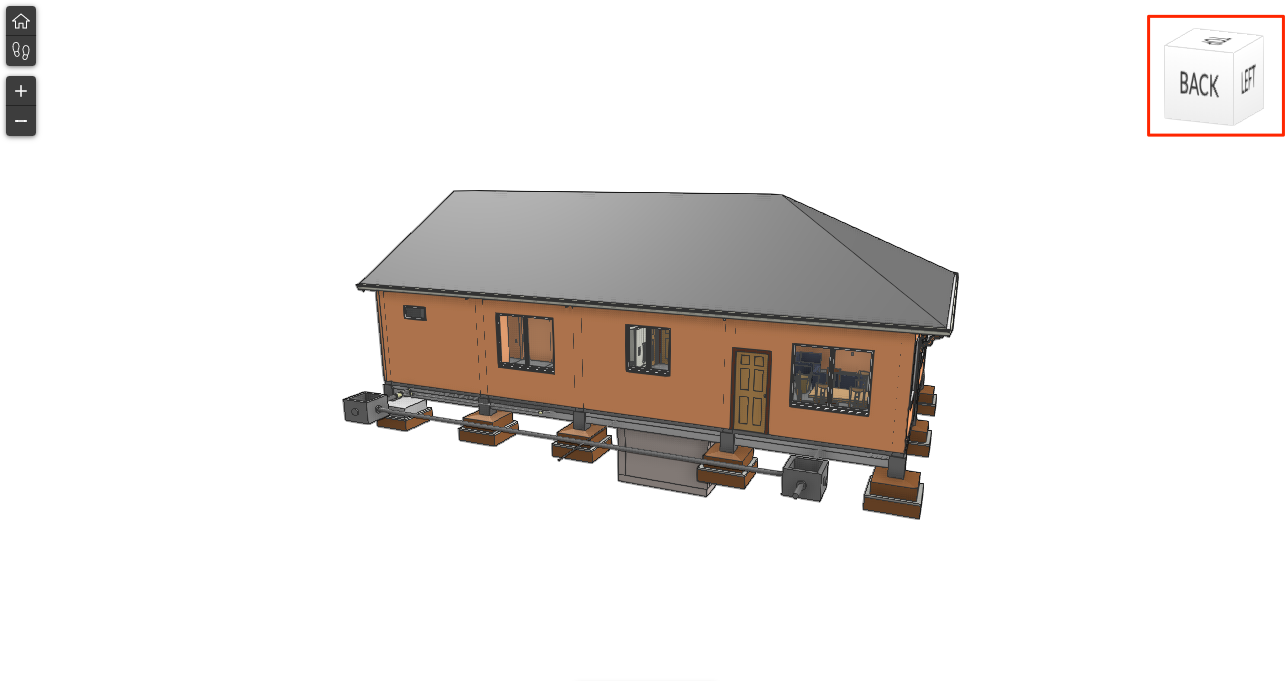

Esistono diversi modi per navigare nei modelli 3D nel visualizzatore BIM di Fieldwire. Il visualizzatore 3D include per impostazione predefinita un cubo di navigazione nell'angolo superiore destro. Gli utenti possono usare in alternativa gli strumenti Orbita e Camminata per navigare nei modelli 3D usando combinazioni di tasti e cursore.
Pulsante Home
L'opzione "Home" riporta alla "Vista predefinita". Gli oggetti che erano nascosti vengono così riportati in vista e quelli che prima erano stati selezionati vengono deselezionati.

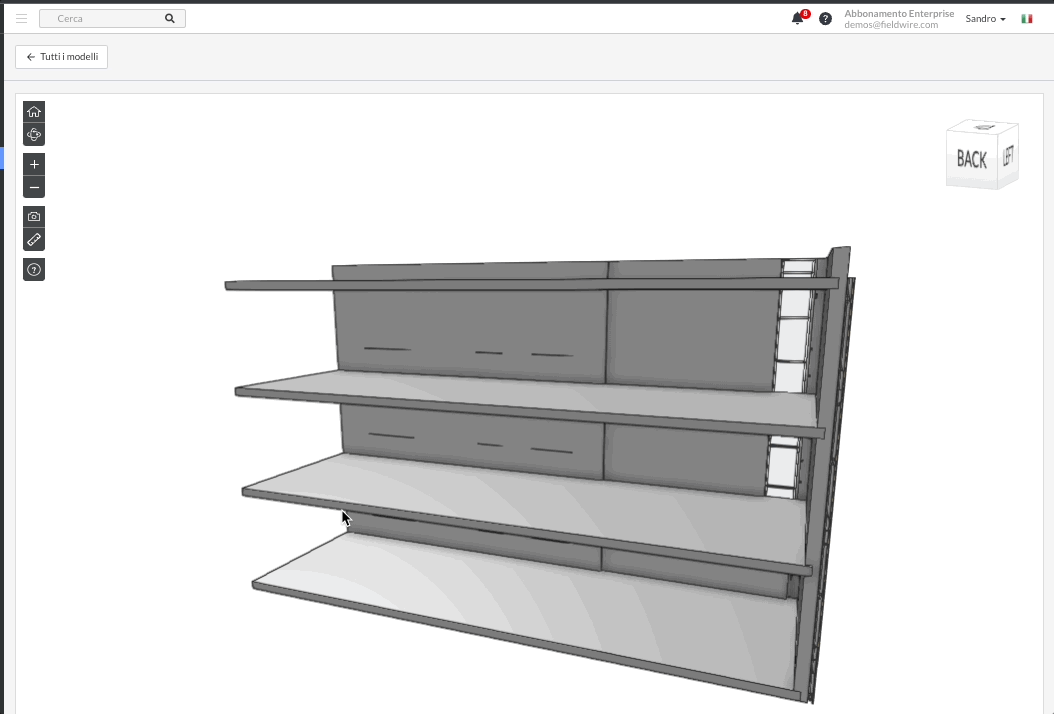

Selezionare l'opzione "Home" è il modo migliore per tornare al punto di partenza:
Strumenti Orbita e Camminata

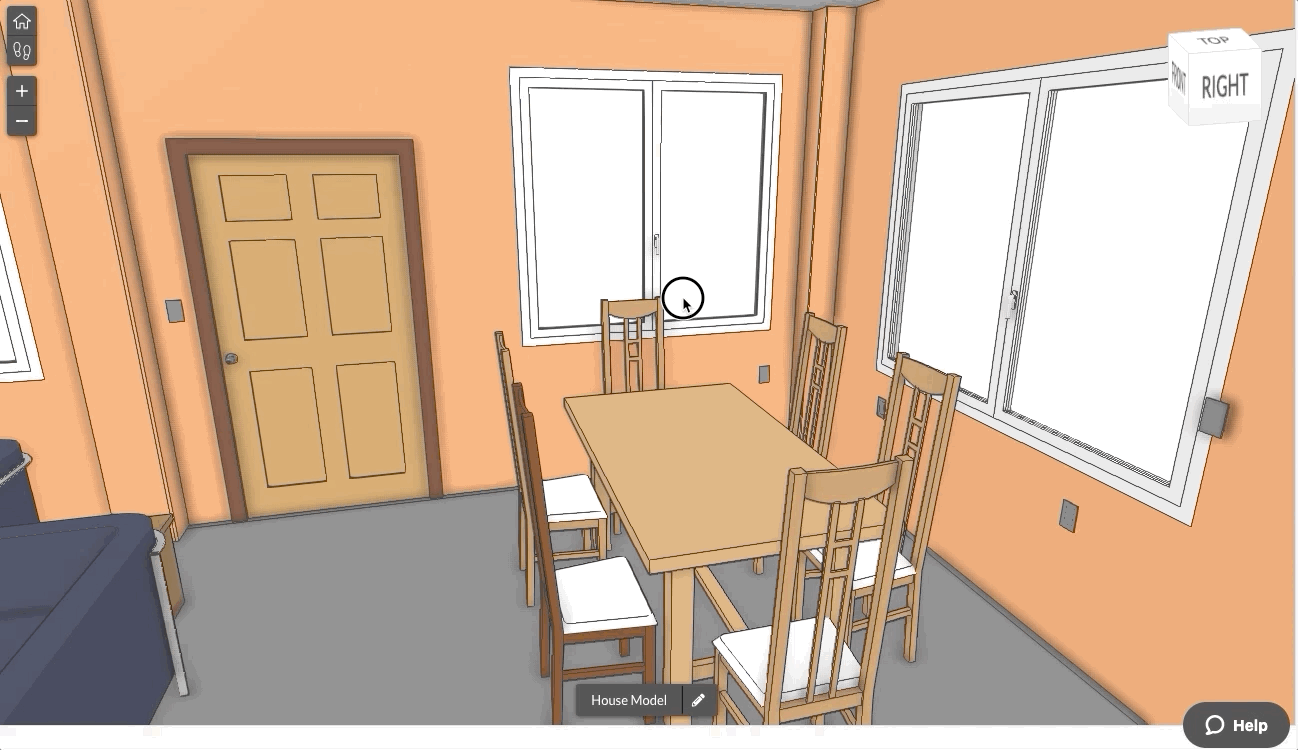

Lo strumento Orbita include lo strumento Camminata:
Attenzione: è possibile selezionare solo uno strumento alla volta.
Lo strumento Orbita

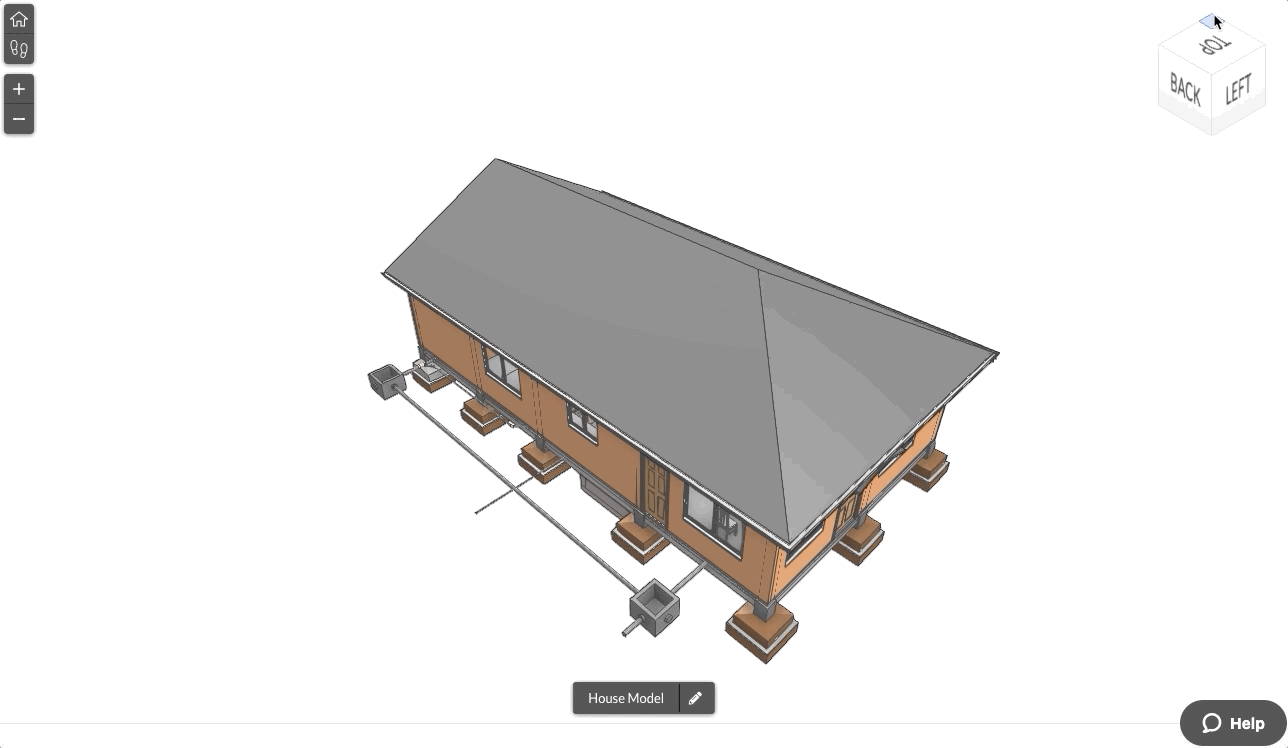

Selezionando lo strumento Orbita, l'utente può fare clic su un punto qualsiasi del modello e trascinarlo per ruotarlo.
Per ruotare:
|
Mouse |
Trackpad |
|
Clic col sinistro + trascinare (su, giù, sinistra, destra) |
Premere + trascinare col dito (su, giù, sinistra, destra) |
Per fare una panoramica:
|
Mouse |
Trackpad |
|
Tasto Maiuscolo + clic col sinistro e trascinare (su, giù, sinistra, destra) |
Tasto Maiuscolo + trascinare col dito (su, giù, sinistra, destra) |
Per ingrandire/rimpicciolire:
|
Mouse |
Trackpad |
|
Scorrere la rotella del mouse su/giù |
Scorrere con 2 dita verso l'alto/basso |

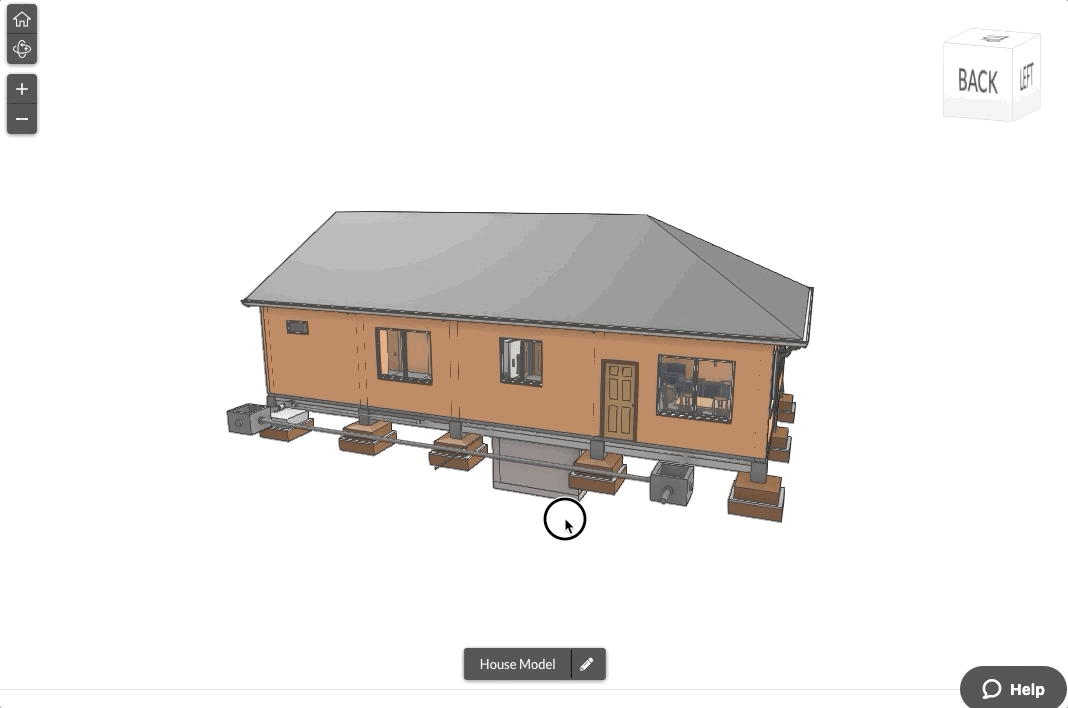

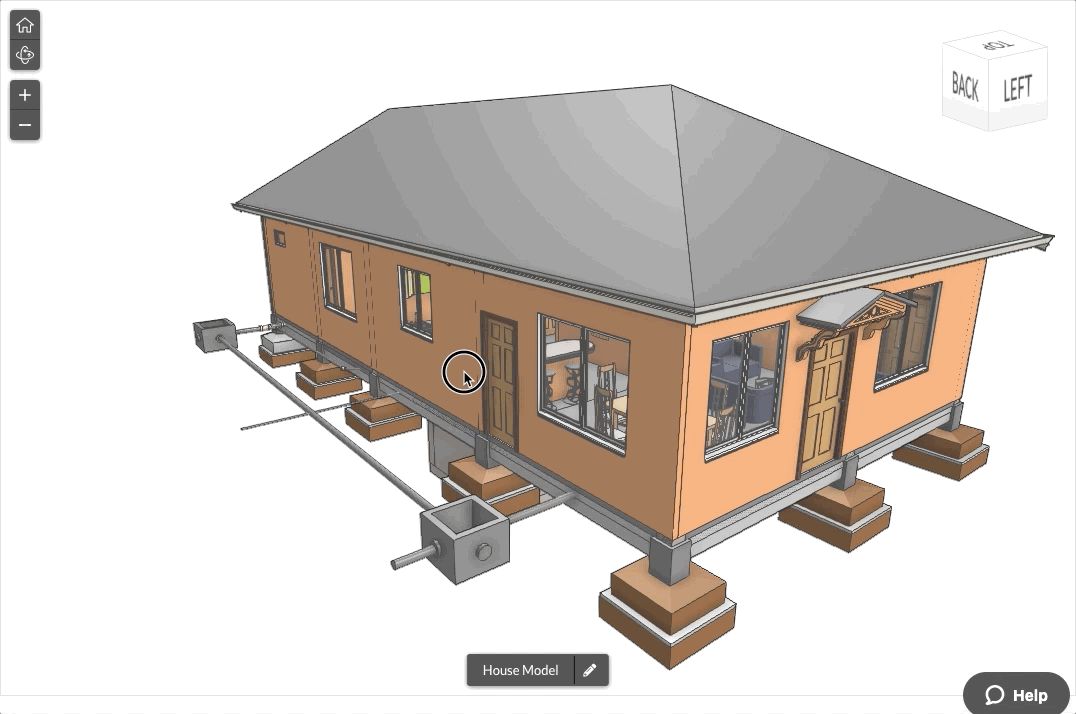

Nota: la telecamera può fare zoom fino a dove si trova il cursore:

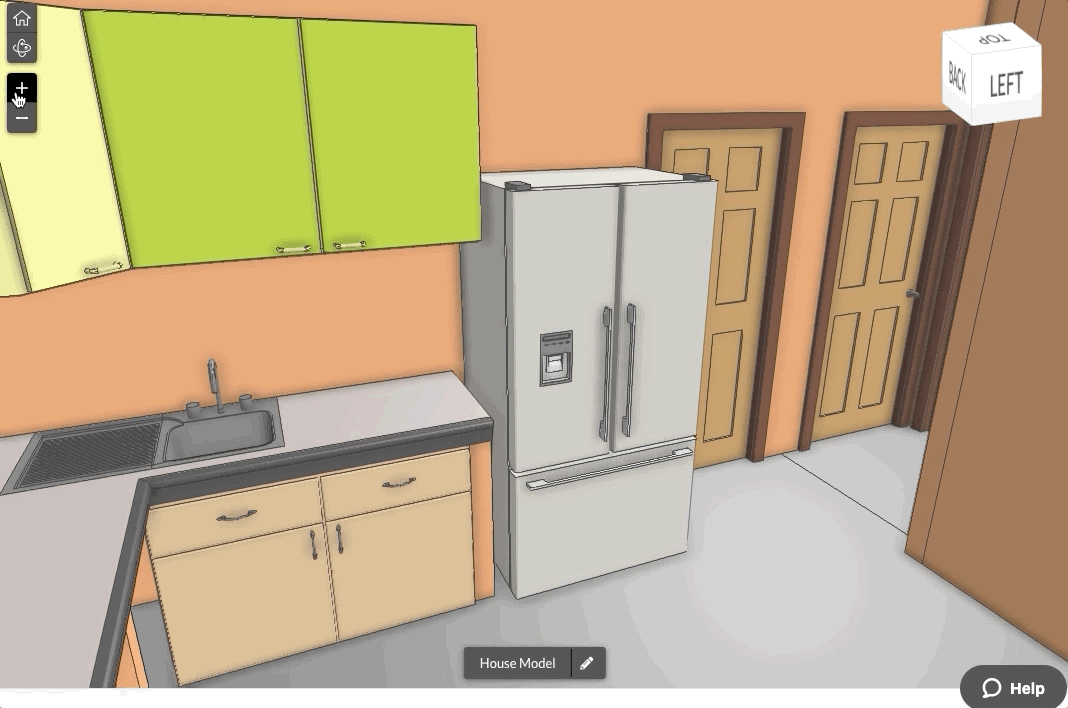

È anche possibile utilizzare il "+" e il "-" per ingrandire e ridurre i modelli in modo incrementale:
Lo strumento Camminata

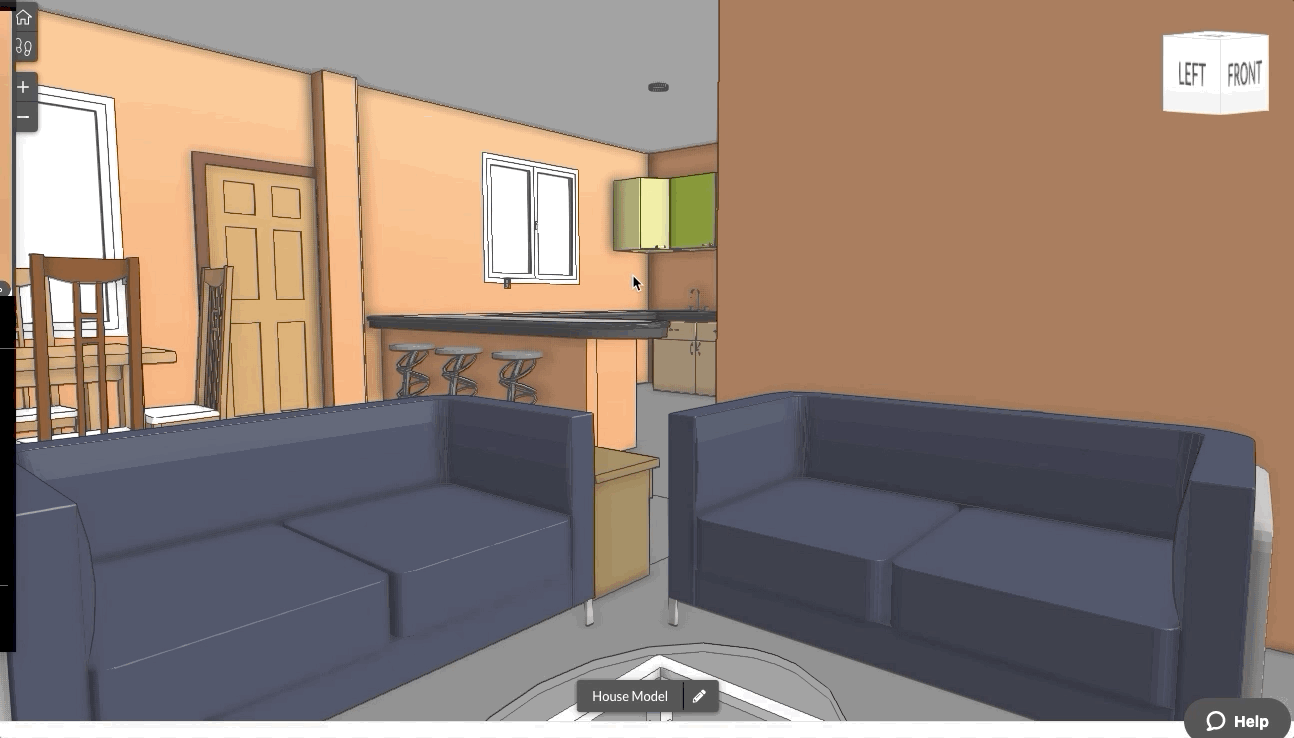

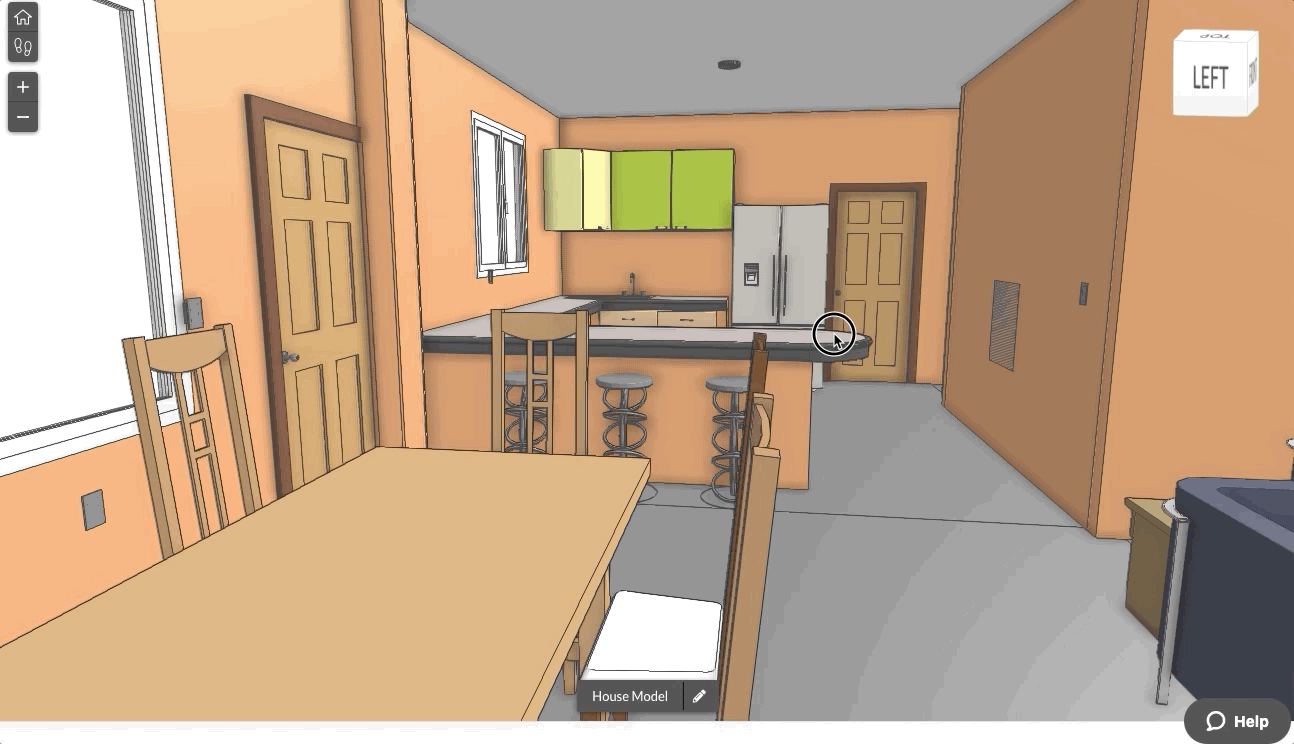

Selezionando lo strumento Camminata, l'utente può navigare nel modello facendo clic e poi trascinando verso una direzione.
Per guardarsi intorno:
| Mouse | Trackpad | Tastiera |
| Clic col sinistro + trascinare (su, giù, sinistra, destra) | Premere + trascinare col dito (su, giù, sinistra, destra) | Selezionare i tasti freccia destra o sinistra. |
Per fare una panoramica:
| Mouse | Trackpad | Tastiera |
| Tasto Maiuscolo + clic col sinistro e trascinare (su, giù, sinistra, destra) | Maiuscolo + trascinare col dito (su, giù, sinistra, destra) | Selezionare "Q" o "E" per spostarsi verso l'alto o verso il basso. Selezionare "A" o "D" per spostarsi a sinistra o a destra. |
Per entrare/uscire o andare a sinistra/destra del modello:
| Mouse | Trackpad | Tastiera |
|
Clic sulla rotella di scorrimento + trascinare: su/giù per entrare/uscire sinistra/destra per andare a sinistra/destra |
Control + trascinare col dito: su/giù per entrare/uscire sinistra/destra per andare a sinistra/destra |
Utilizzare i tasti "W" e "S" o i tasti freccia su e giù per entrare/uscire. |
Per ingrandire/rimpicciolire:
| Mouse | Trackpad |
| Scorrere la rotella del mouse su/giù | Scorrere con 2 dita verso l'alto/basso |

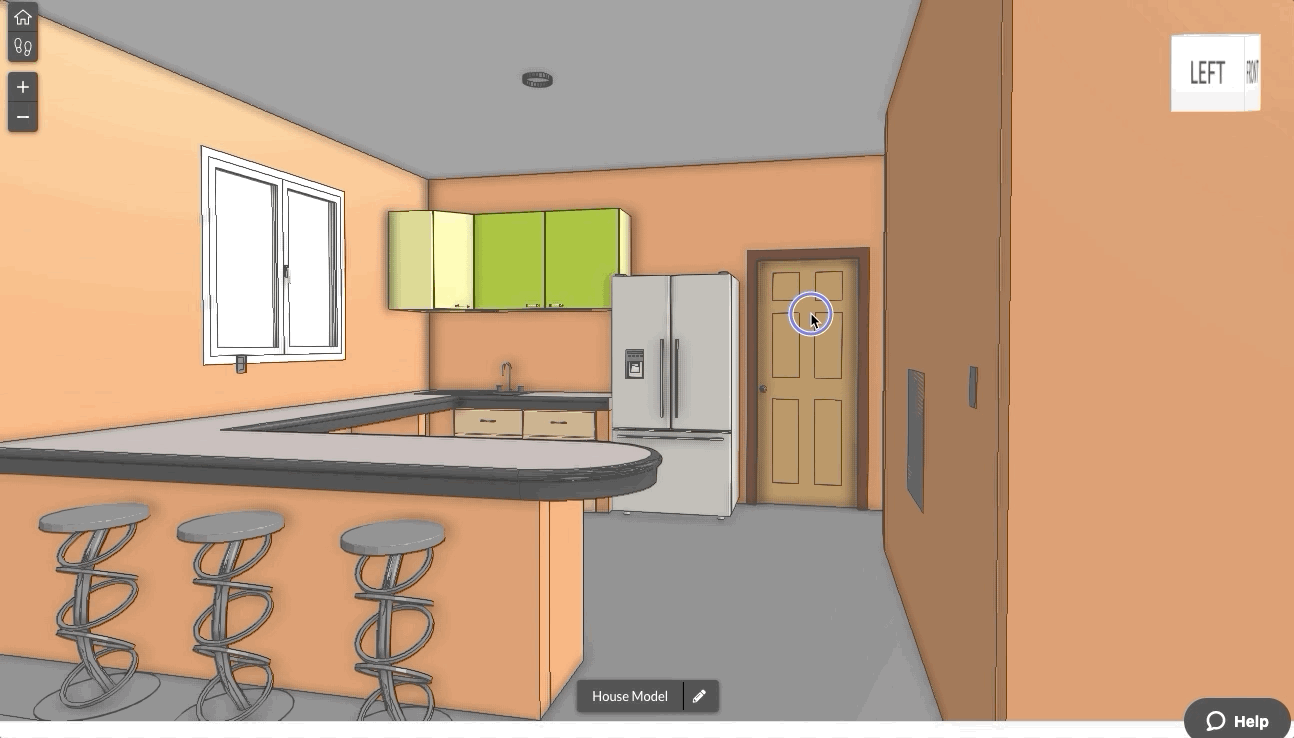

Nota: la telecamera zooma fino a dove si trova il cursore:
Utilizzo del cubo di navigazione
Il cubo di navigazione nell'angolo in alto a destra è un'altra modalità di visualizzazione offerta dal sistema.
Il cubo funziona in modo diverso a seconda dello strumento (orbita o camminata) selezionato.
Il cubo di navigazione e lo strumento Orbita

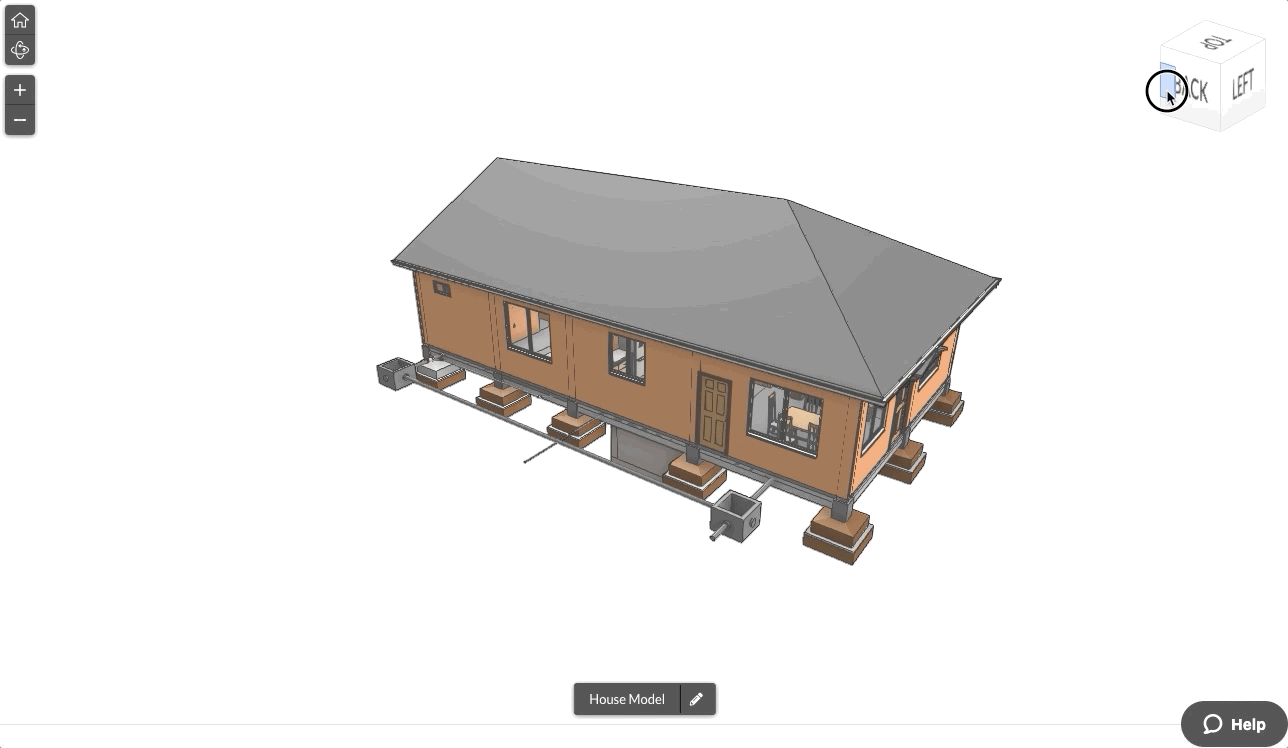

Se lo strumento selezionato è Orbita, il cubo di navigazione fa ruotare il modello.
|
Mouse |
Trackpad |
|
Clic col sinistro + trascinare (su, giù, sinistra, destra) |
Premere + trascinare col dito (su, giù, sinistra, destra) |
Il cubo di navigazione e lo strumento Camminata

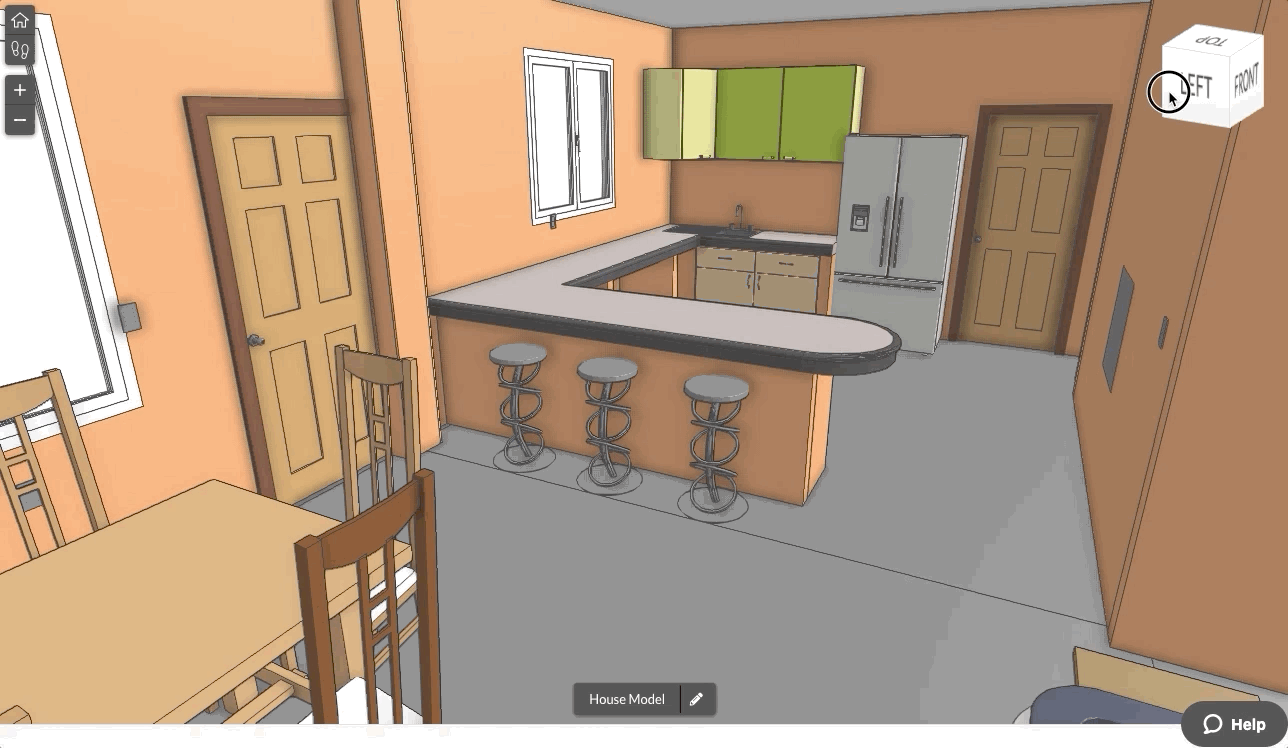

Se lo strumento selezionato è Camminata, il cubo di navigazione muove il punto di vista.
|
Mouse |
Trackpad |
|
Clic col sinistro + trascinare (su, giù, sinistra, destra) |
Premere + trascinare col dito (su, giù, sinistra, destra) |
I lati del cubo di navigazione

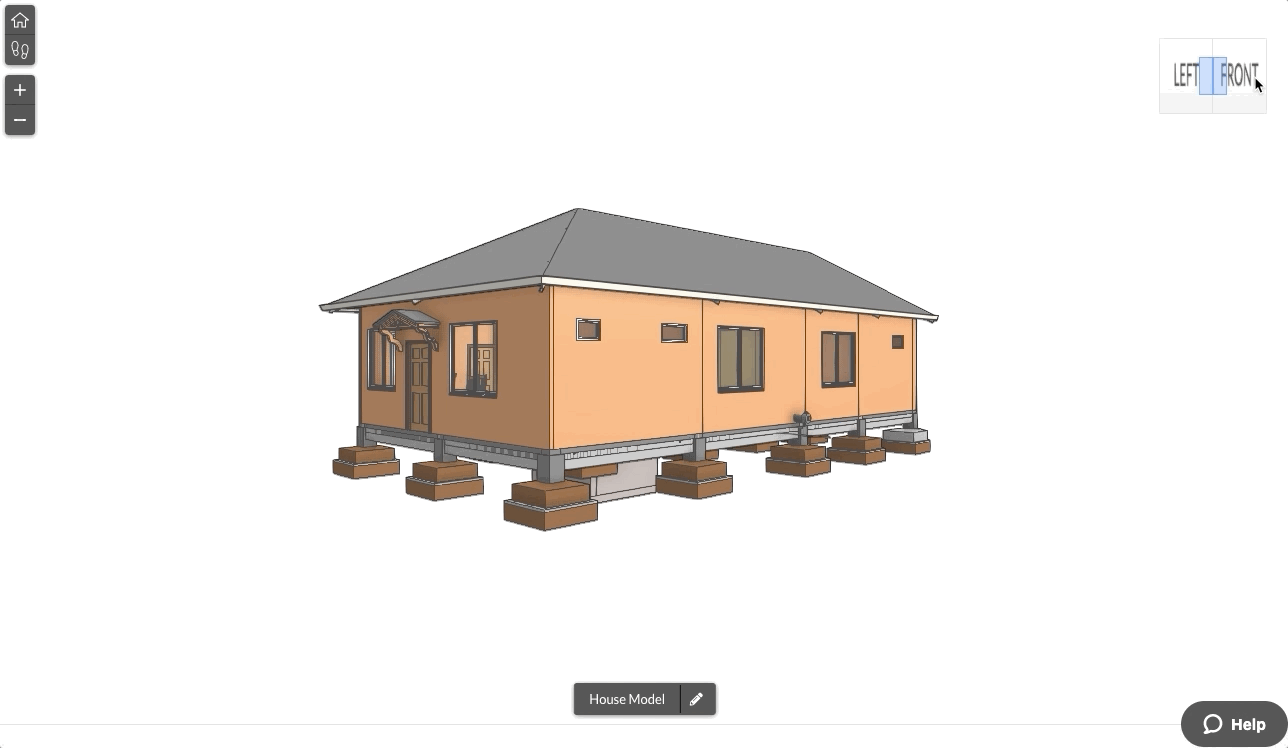

Se l'utente seleziona un lato del cubo di navigazione, il modello si riorienta costantemente in modo da mostrare sempre il lato selezionato, indipendentemente dal fatto che sia selezionato lo strumento Orbita o Camminata:

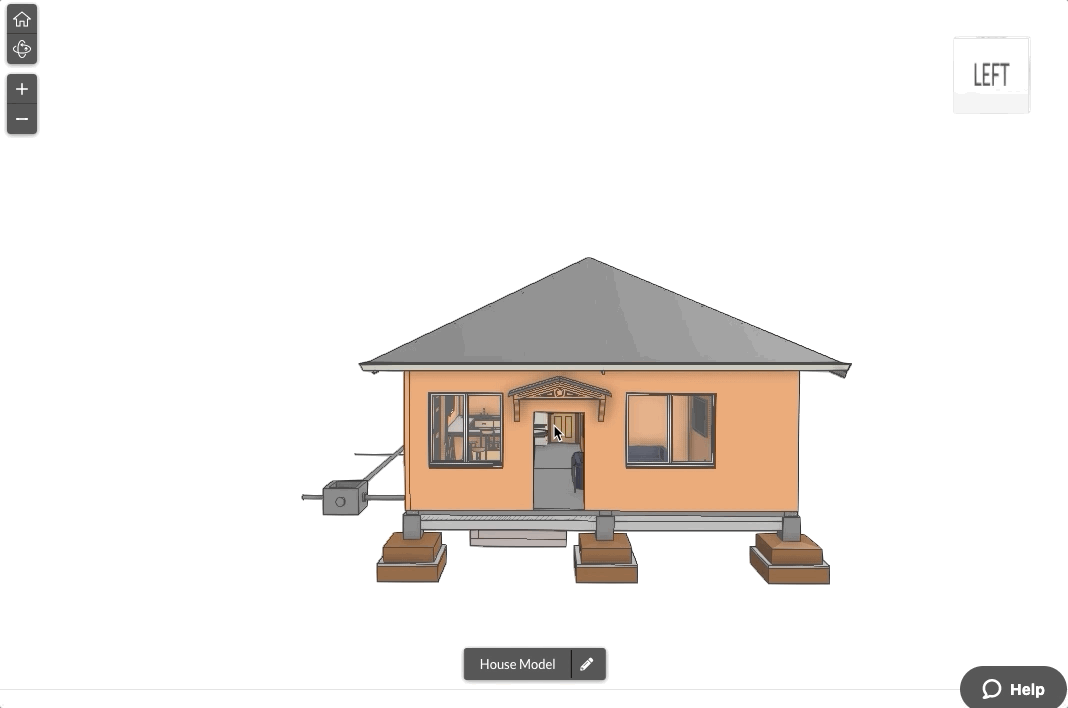

Gli utenti possono anche selezionare la parte superiore e inferiore, nonché gli angoli del cubo per riorientare la vista:
Icona aiuto
Per ripassare i comandi di navigazione del visualizzatore BIM, seleziona l'icona di aiuto in fondo agli strumenti di navigazione. Si apre così una pagina con la descrizione delle combinazioni dei comandi di mouse e tastiera da utilizzare quando nelle modalità di navigazione Orbita o Camminata. Per tornare al visualizzatore BIM, seleziona il tasto "Esc" o la "x" nell'angolo in alto a destra:
