Panoramica e introduzione
Dopo aver caricato i modelli 3D sul visualizzatore BIM, gli utenti possono selezionare qualsiasi oggetto del modello. Da qui, gli utenti possono nascondere, isolare o vedere le proprietà di qualsiasi oggetto del modello. Il team può così sfruttare l'accesso alle proprietà del modello - come il materiale, l'altezza, il tipo e così via - per ottenere approfondimenti su modello e progetto completi di indicazioni sulla posizione.
Selezionare un oggetto

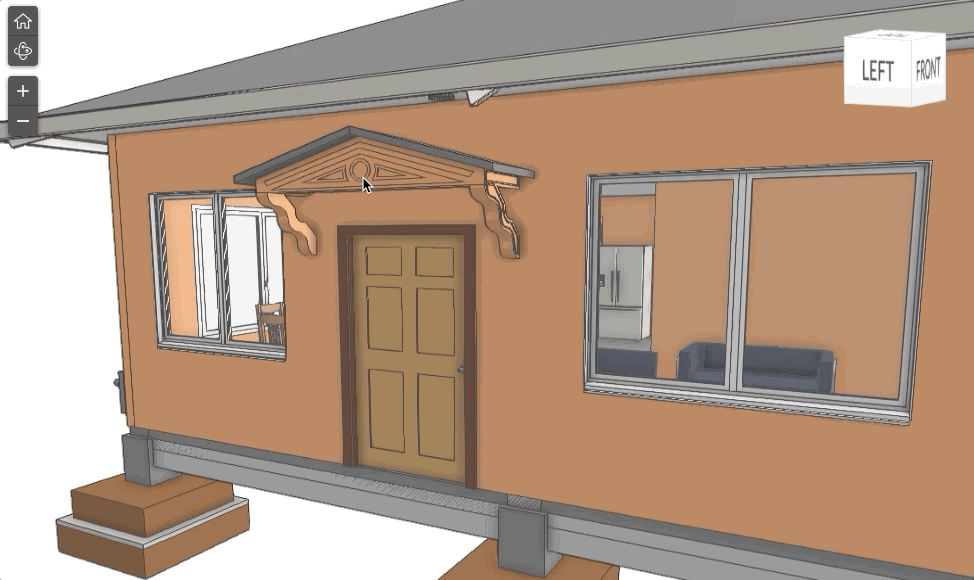

Per selezionare un oggetto, cliccaci sopra con il tasto sinistro del mouse. L'oggetto selezionato diventa giallo:
Il visualizzatore passa alla modalità di navigazione, se tieni premuto il tasto sinistro del mouse per più di 2 secondi.
Visualizzazione delle proprietà

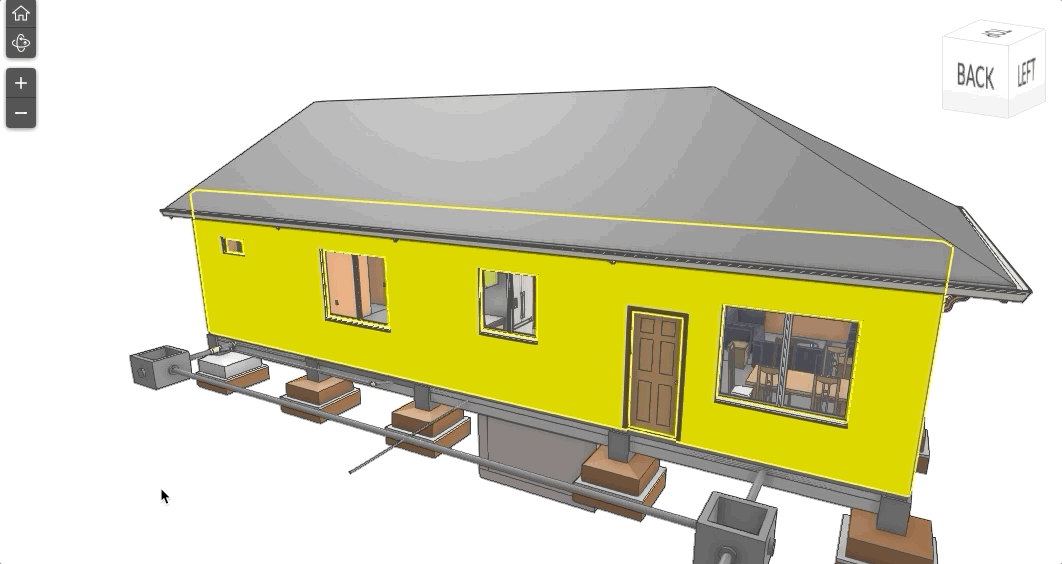

Per visualizzare le proprietà di un oggetto, clicca sull'oggetto con il tasto destro del mouse:

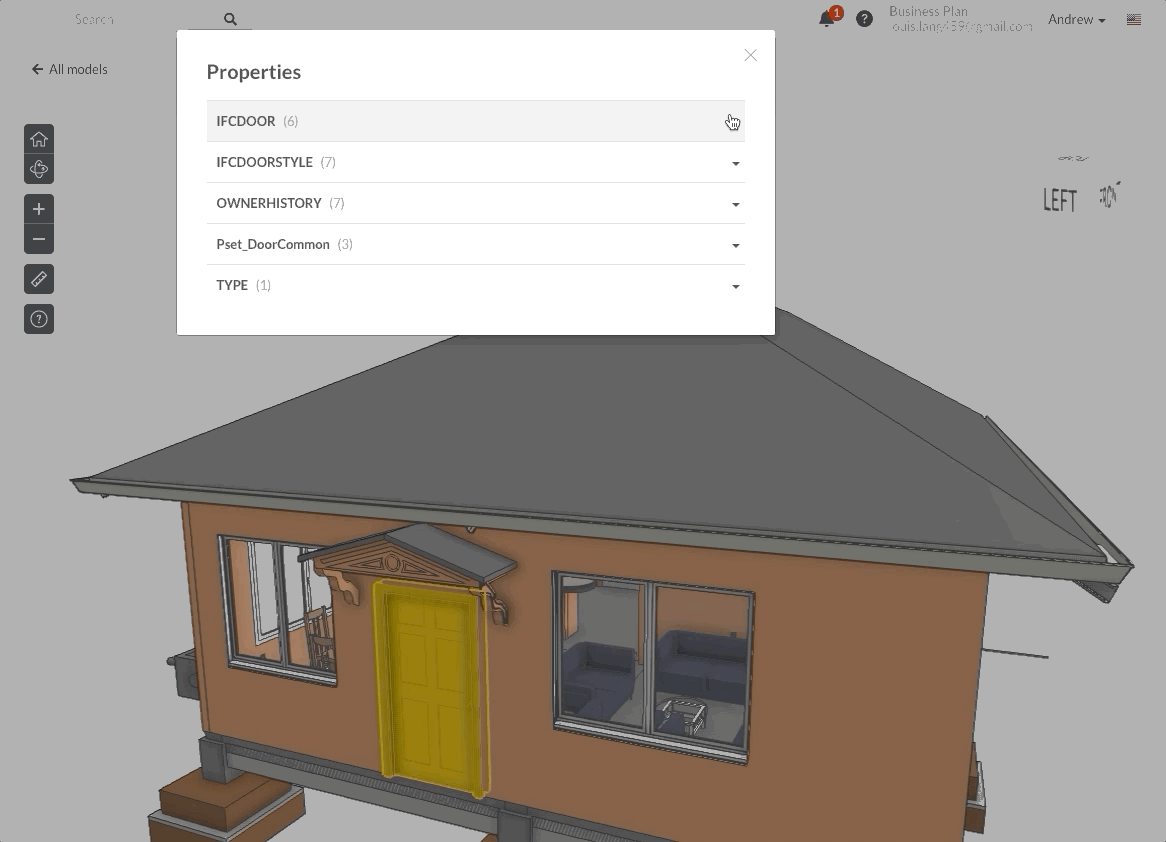

Selezionando "Proprietà" si ottengono ulteriori metadati sull'oggetto selezionato. Fieldwire visualizzerà tutte le proprietà incluse nel modello per quell'oggetto. Ciò dipende in ultima analisi dal tipo di oggetto e dalla piattaforma in cui è stato creato il modello:

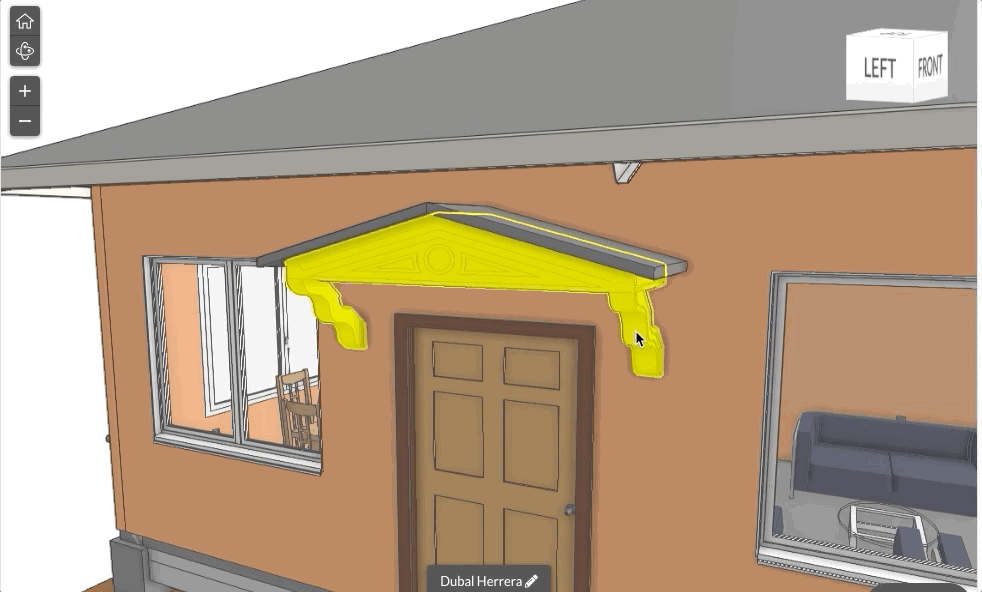

Se selezioni "Isola" sull'oggetto, il visualizzatore lo ingrandisce e nasconde tutti gli altri oggetti.

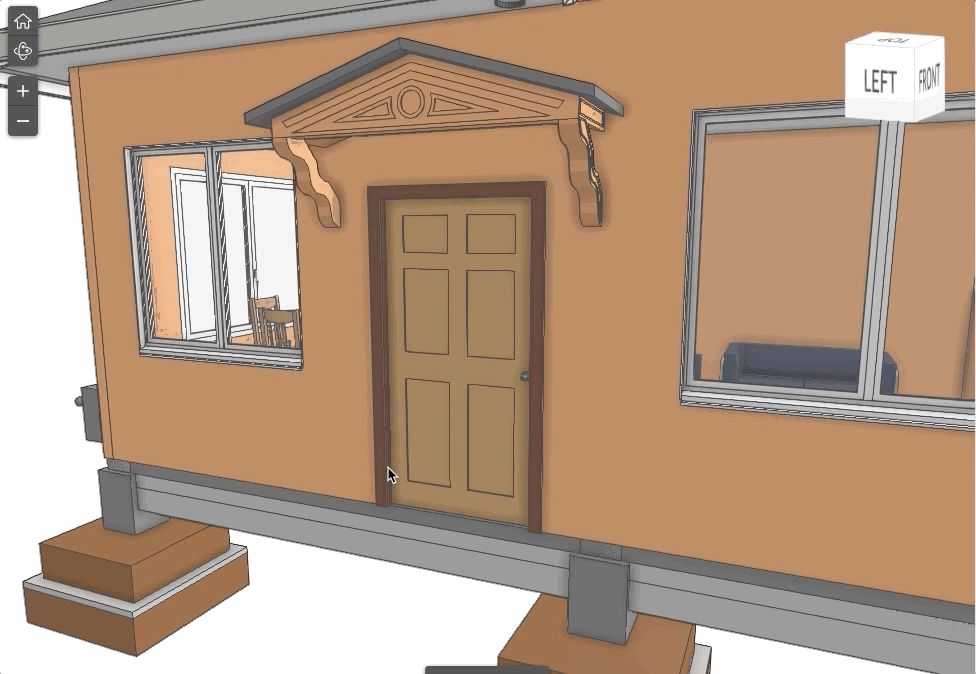

Al contrario, se selezioni "Nascondi", viene nascosto solo l'oggetto selezionato, mentre il resto del modello rimane visibile:

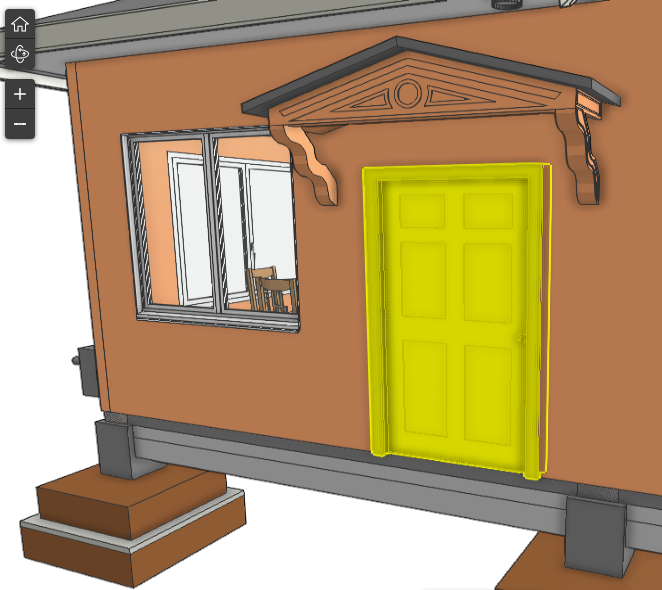

"Mostra tutto" mostra tutti gli oggetti nascosti nel modello. Se clicchi con il tasto destro del mouse su un punto qualsiasi della finestra di Fieldwire, ma fuori del modello, l'unica opzione selezionabile nel menu è "Mostra tutto":
Per deselezionare un oggetto, clicca nello spazio bianco all'esterno del modello.
Nota: se hai fatto zoom su una sezione del modello, dovrai prima rimpicciolire il modello.
