Panoramica e introduzione
Il visualizzatore BIM di Fieldwire consente di visualizzare e navigare nei modelli 3D in Fieldwire. Fieldwire offre la possibilità di visualizzare i modelli 3D via web e tramite dispositivo mobile (iOS e Android).
Questo articolo descrive come navigare nella scheda dei modelli 3D sul web, come caricare un modello 3D e come organizzare i modelli 3D che sono stati caricati.

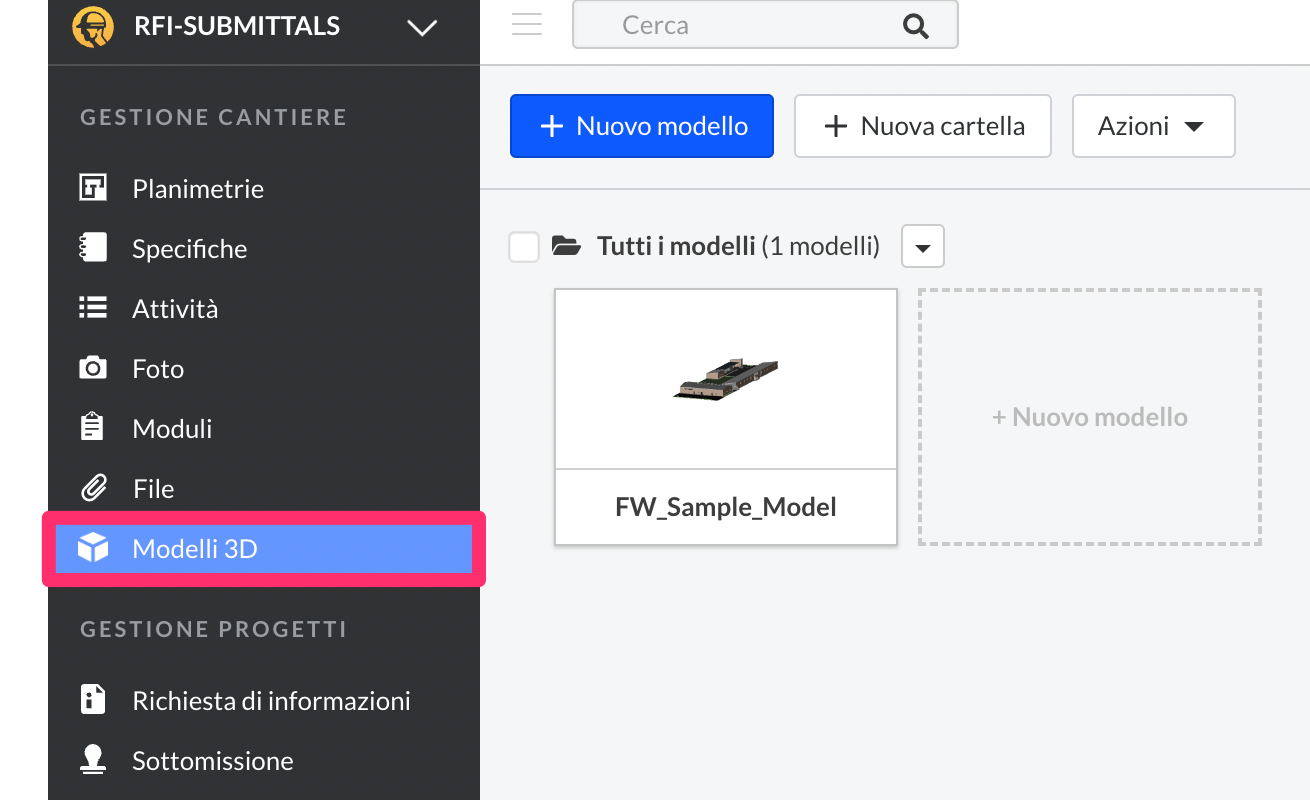

La scheda dei modelli 3D
La scheda "Modelli 3D" è presente in tutti i progetti coperti da abbonamento Business o business plus.
Tutti gli utenti progetto hanno accesso alla scheda dei modelli 3D nella versione web di Fieldwire (l'applicazione mobile seguirà a breve), indipendentemente dalle autorizzazioni di cui dispongono.
Come caricare i modelli 3D
Solo gli admin di progetto possono caricare e creare cartelle per i modelli 3D.

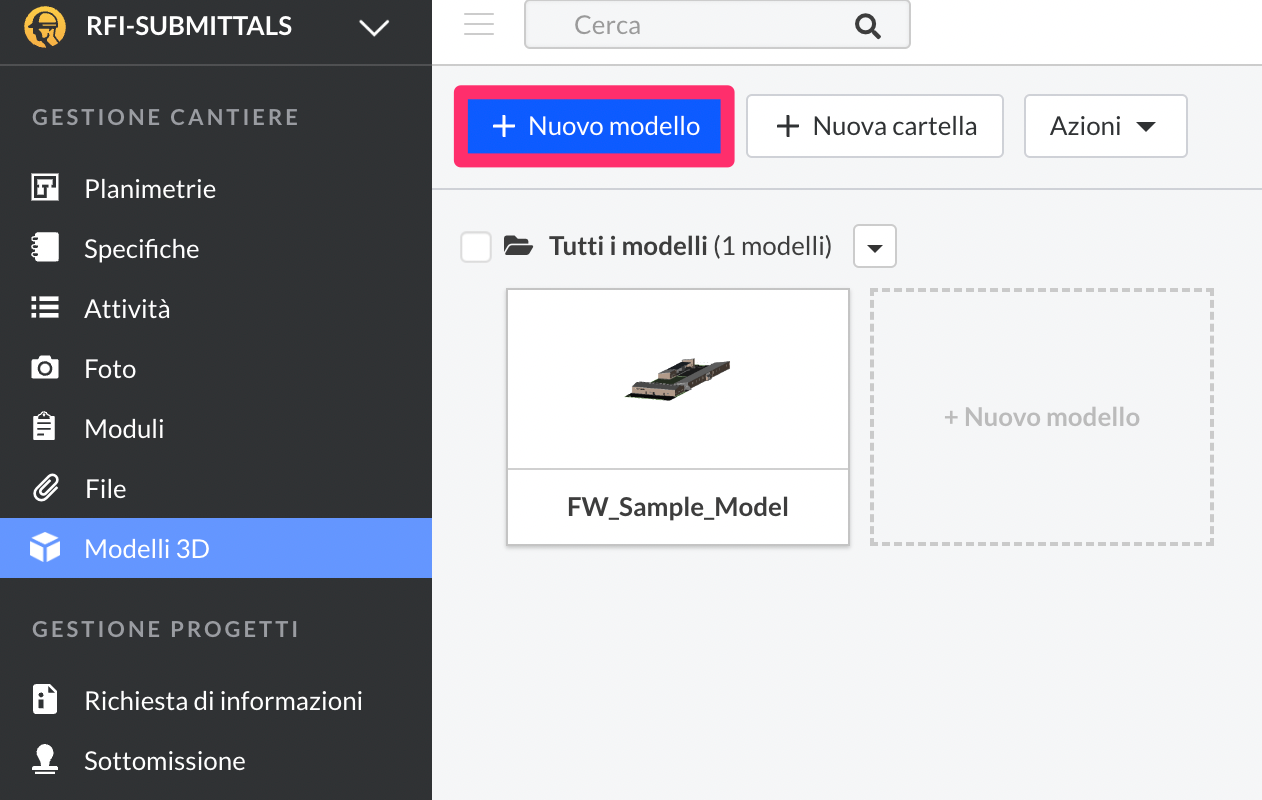

Seleziona il pulsante "+ Nuovo modello" per caricare un nuovo modello 3D nel progetto.
Attenzione: nella scheda dei modelli 3D è possibile aggiungere solo file .IFC versione 2x edizioni 2, 3 e 4. Consulta questo articolo per maggiori informazioni sulle versione dei file .IFC.
Nota: possono essere caricati e visualizzati solo file .IFC di dimensioni non superiori a 500 MB.
Come organizzare i modelli 3D
Gli admin di progetto possono creare cartelle per ordinare e organizzare i modelli 3D.

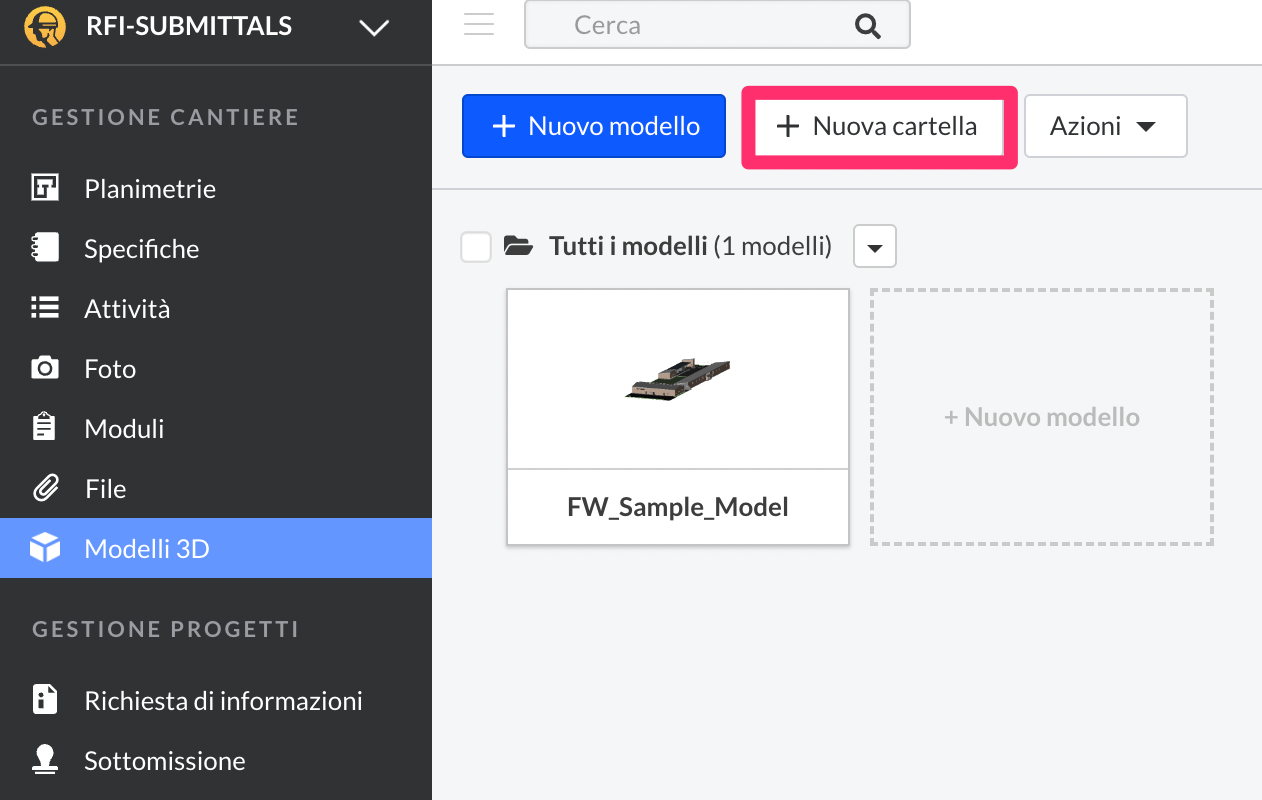

Seleziona il pulsante "+Nuova cartella" per creare una nuova cartella, poi inserisci il nome della cartella e seleziona "Crea".
I modelli 3D sono ordinati nella loro scheda in ordine alfanumerico.

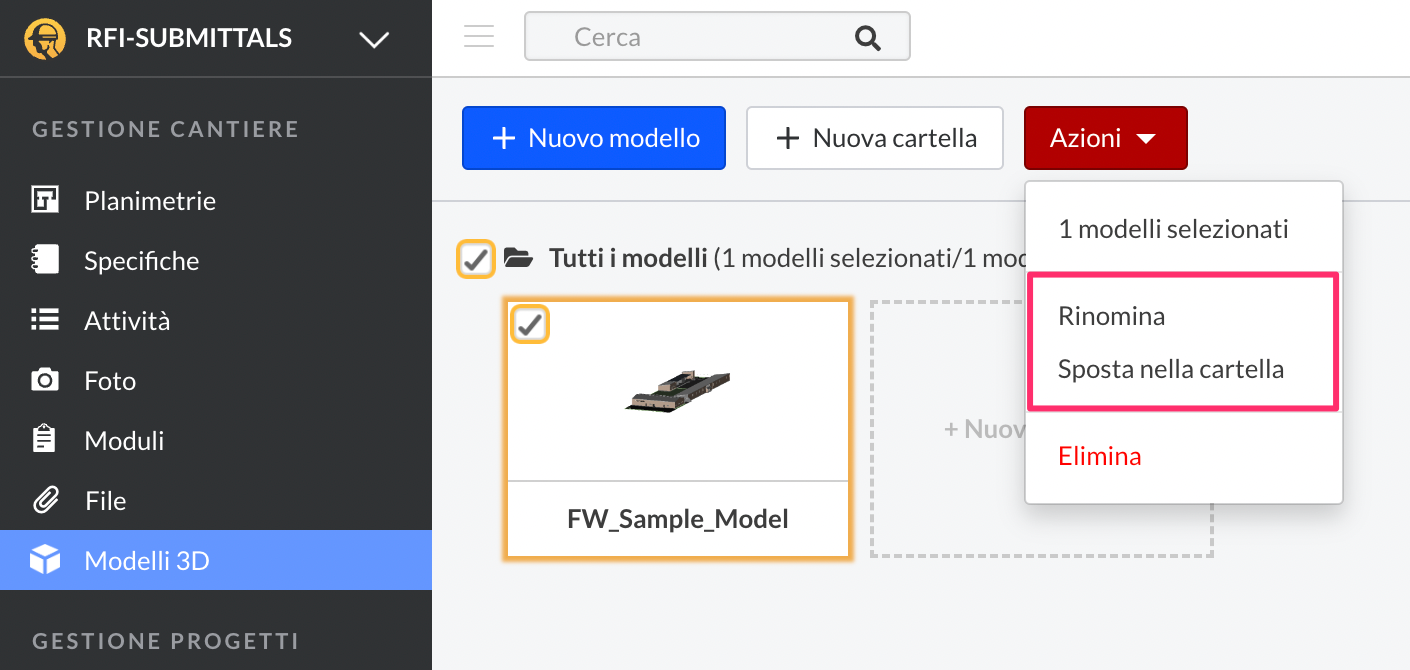

Per rinominare un modello, selezionalo e scegli "Azioni" e poi "Rinomina".
Per spostare un modello in un'altra cartella, selezionalo e scegli "Azioni" e poi "Sposta nella cartella".

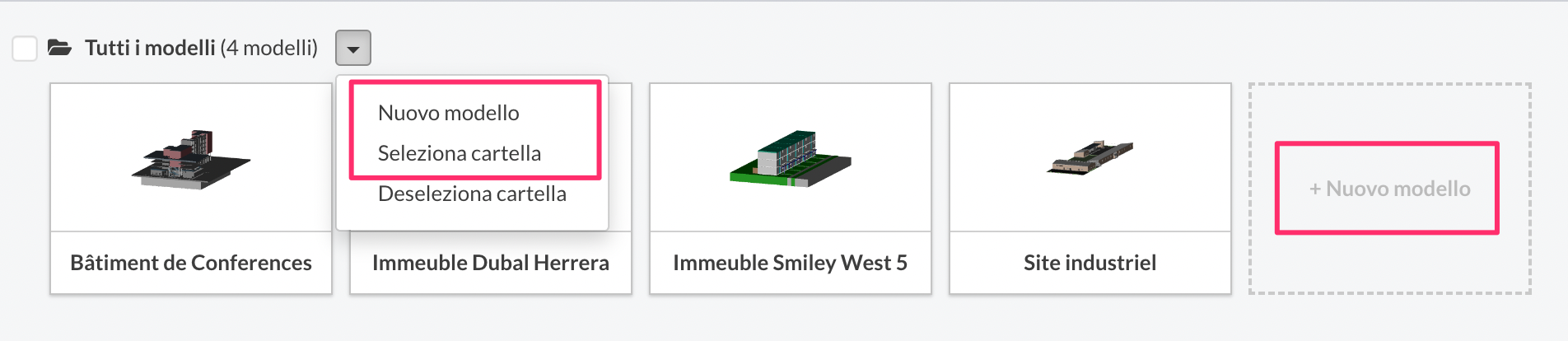

Gli admin di progetto possono aggiungere modelli 3D a una cartella e possono rinominare o eliminare la cartella dal menu a tendina della cartella:
Seleziona "Nuovo modello" per aggiungere un modello a questa cartella dal menu a tendina.
Seleziona il rettangolo trasparente "+Nuovo modello" per aggiungere un nuovo modello alla cartella selezionata.
Seleziona "Rinomina cartella" per rinominare la cartella.
Attenzione: le cartelle, come i modelli e le planimetrie, vengono ordinate automaticamente in ordine alfanumerico.
Rinominare i modelli 3D
Gli admin di progetto possono rinominare i modelli 3D. Poiché i modelli sono elencati in ordine alfanumerico, è possibile riorganizzarli semplicemente rinominandoli.

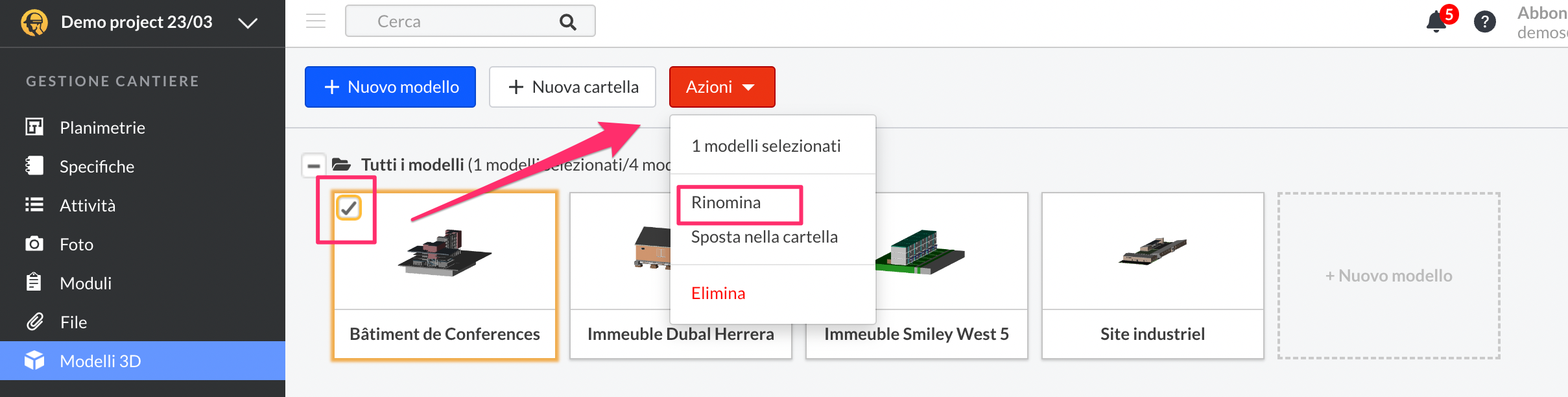

Per modificare i nomi dalla scheda dei modelli 3D, seleziona il modello da rinominare, poi "Azioni" e infine "Rinomina".
Modifica quindi il nome e poi premi "Salva".
È possibile rinominare i modelli anche dal visualizzatore BIM.

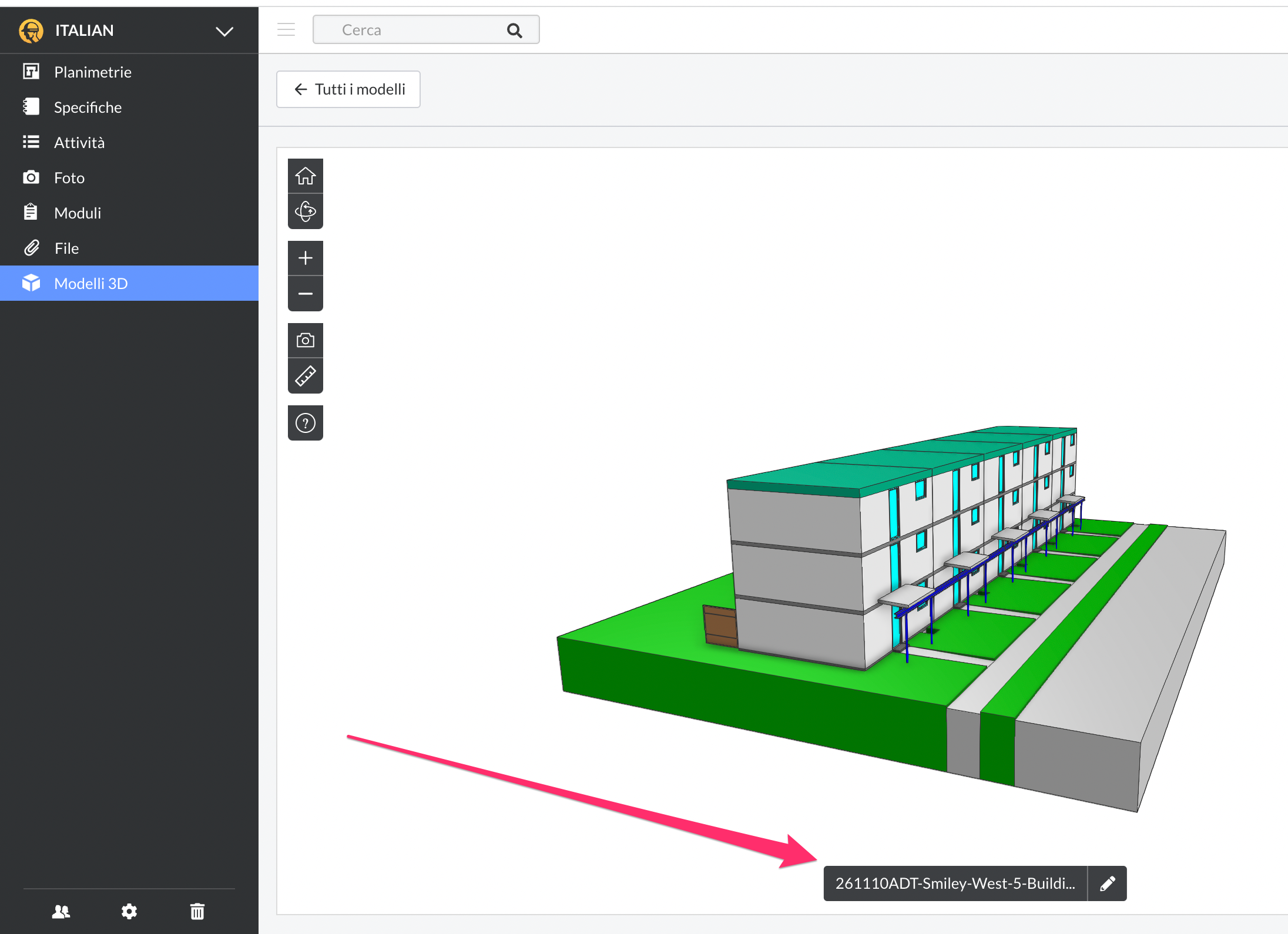

Come con le planimetrie, seleziona il nome del modello quando questo è aperto nel visualizzatore BIM:

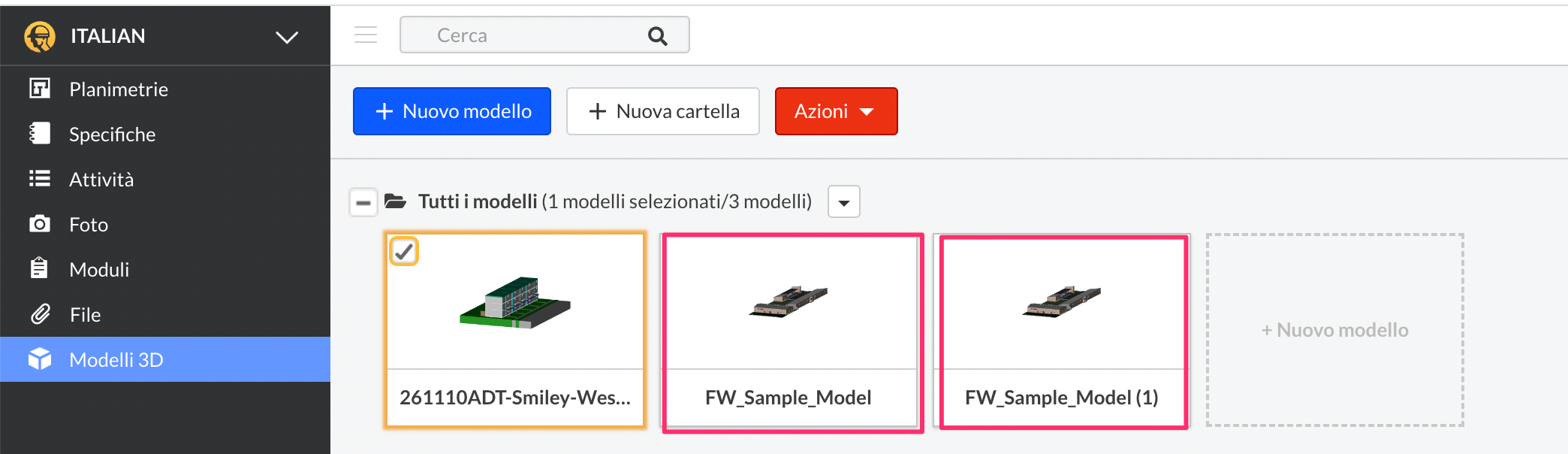

Attenzione: se viene caricato un nuovo modello con lo stesso nome di un modello esistente, il nome del nuovo modello sarà modificato aggiungendovi un numero. Per esempio, se carichiamo il file "Modello architettonico" ma nel sistema esiste già un altro modello con lo stesso nome, il nuovo modello sarà denominato "Modello architettonico (1)"
Eliminazione di modelli 3D

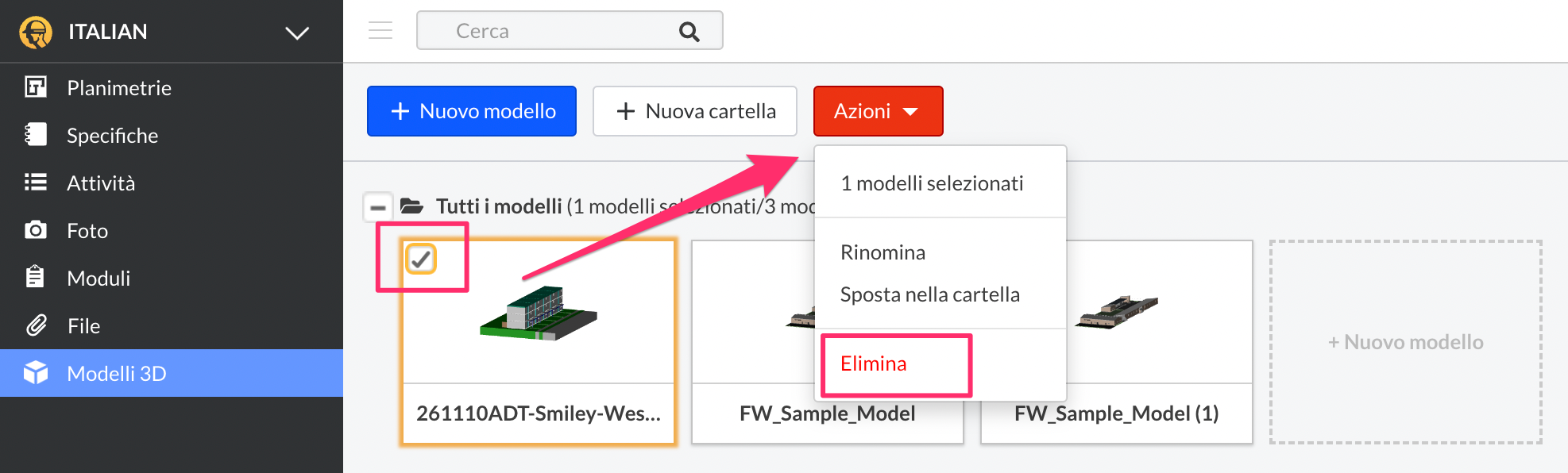

Per eliminare un modello 3D si procede in modo analogo a come si fa per eliminare un qualsiasi altro contenuto in Fieldwire. Gli admin di progetto possono selezionare i modelli da eliminare ed eliminarli facendo clic su "Azioni" e poi su "Elimina".
Attenzione: solo gli admin di progetto possono cancellare i modelli 3D.
Attenzione: l'eliminazione di un modello 3D è un'azione permanente. I modelli eliminati non possono essere recuperati dal cestino.
Maggiori informazioni
Questi articoli forniscono ulteriori informazioni sul visualizzatore di modelli 3D:
