Panoramica e introduzione
Una delle maggiori difficoltà delle planimetrie 2D è l'impossibilità di misurare le distanze reali.
Per default, la maggior parte delle planimetrie non indica le misure di altezza. Le misure X e Y tra gli elementi di impiantistica elettrica, impianti meccanici e architettonici nelle planimetrie 2D sono difficili da misurare perché le diverse discipline specialistiche sono riportate su fogli separati.
Lo strumento di misurazione BIM di Fieldwire sopperisce a questa situazione aiutando a misurare con precisione l'altezza e le distanze tra tutti gli elementi del modello
Panoramica della funzione
Lo strumento di misurazione consente di misurare le distanze X, Y, Z tra due punti del modello. Le unità di misura visualizzate nei singoli modelli (piedi/pollici o metri) sono direttamente derivate dalle impostazioni del modello. Se il modello è stato esportato con unità di misura imperiali o metriche, le misure saranno visualizzate, rispettivamente, in piedi e frazioni di pollici (0'0") o metri (m).
Creare una misurazione

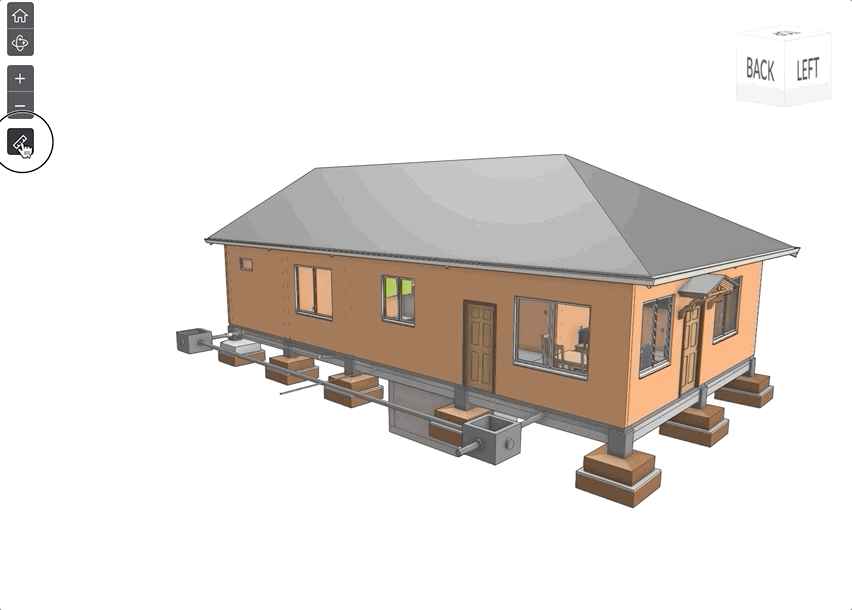

Per creare una misurazione, apri un modello 3D dalla scheda "Modelli 3D".
1. Seleziona lo strumento "Misurazione".
Nota: possono accedere allo strumento di misurazione gli utenti di progetto di qualsiasi livello di autorizzazione (admin, member e follower).
2. Clicca su punto da cui vuoi iniziare la misurazione. Le misure vengono calcolate e aggiornate dinamicamente seguendo il movimento del mouse. Clicca sul secondo punto del modello per fissare la misura.
Nota: se il mouse passa sullo sfondo mentre si misura il secondo punto, questo verrà automaticamente ancorato al bordo più vicino del modello.

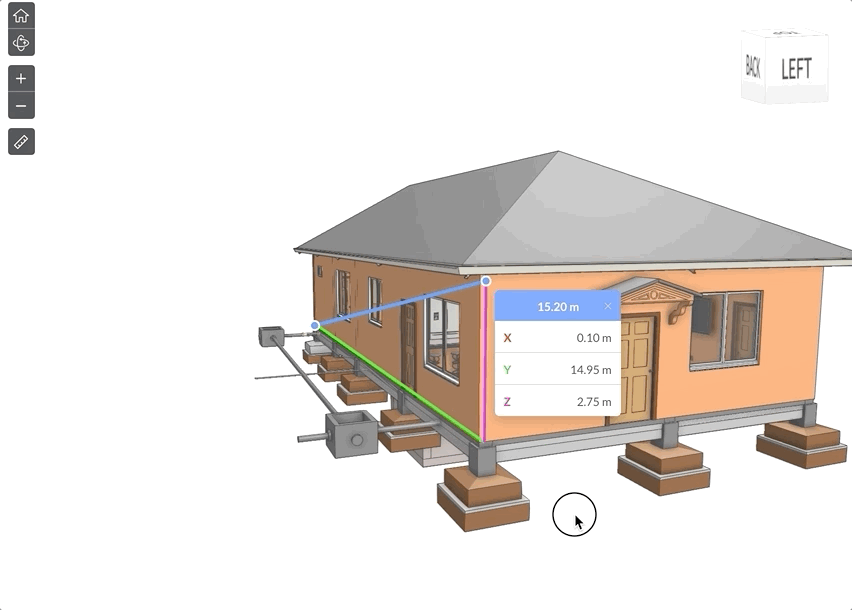

Nota: il menu di misurazione e le linee di guida hanno la precedenza in termini di sovrapposizione visuale sul modello finché non vengono rimosse. È possibile navigare all'interno del modello e la misura aggiunta rimarrà statica:
Eliminare una misurazione
Esistono diversi modi per eliminare una misurazione. Puoi:
- Cliccare sulla "x" nel menu di misurazione.
- Premere il tasto ESC della tastiera.
- Selezionare il pulsante "Home".
- Selezionare di nuovo lo strumento "Misurazione".

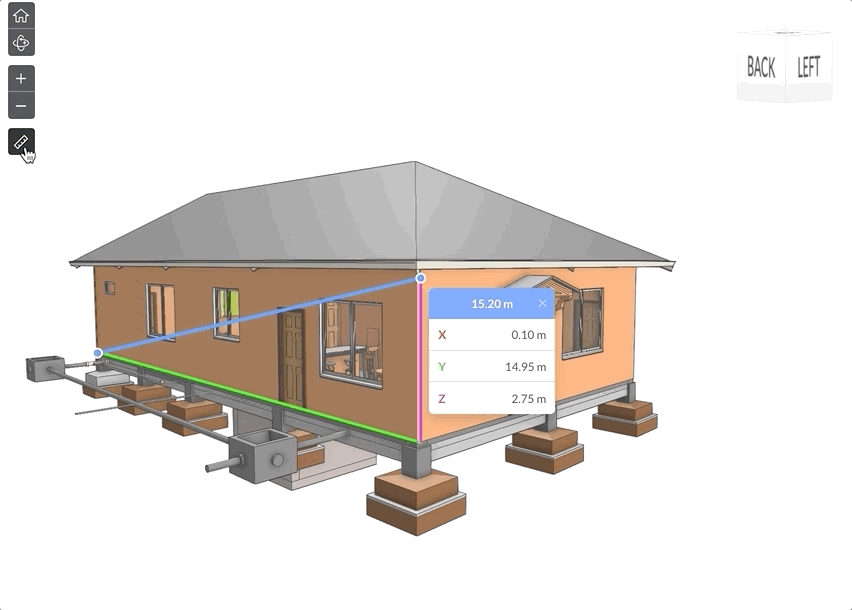

Nota: è possibile creare una sola misurazione alla volta; se selezioni lo strumento una seconda volta, la misurazione originale viene cancellata:
Nota: le misurazioni sono preimpostate per essere temporanee e quindi non vengono salvate quando si esce dal modello. Sono inoltre specifiche per l'utente che le fa. Due utenti che visualizzano contemporaneamente lo stesso modello, non vedranno l'uno le misurazioni dell'altro.
