Introduzione
Questo articolo spiega come calibrare i piani 2D con un modello 3D in Fieldwire, permettendo agli utenti di allineare con precisione i documenti contrattuali ai dati BIM. Calibrare le viste 2D e 3D aiuta gli utenti BIM a navigare facilmente tra planimetria e modello, assicurando che i team possano fare riferimento alle informazioni corrette nel giusto contesto, senza bisogno di altri strumenti avanzati.
Indice
Come calibrare
Per calibrare i modelli 2D con quelli 3D, sono necessari i seguenti requisiti:
- Devi essere un Amministratore del progetto
-

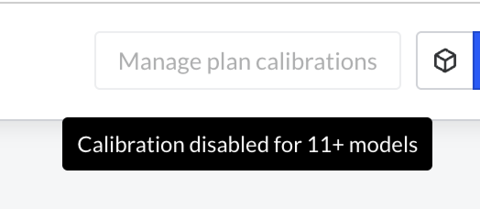

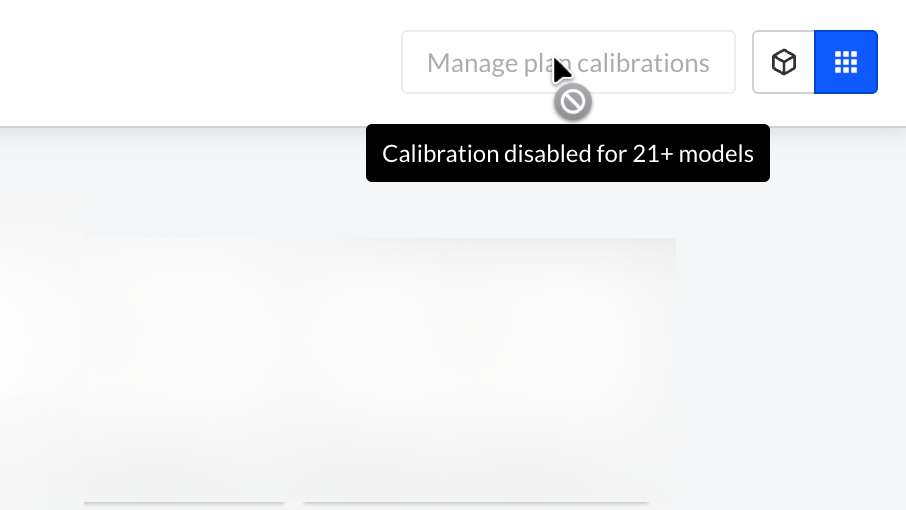

Puoi avere fino a 10 modelli 3D nel tuo progetto Nota: Se hai caricato 11 o più modelli nel modulo 3D, la calibrazione viene disattivata. Vedrai una nota passando il mouse sopra il pulsante disattivato "Gestisci calibrazioni planimetrie".
Inoltre, devi seguire questi passaggi:
Vai alla scheda Modelli 3D, dove verrai automaticamente indirizzato nella vista federata.
Nota: per poter calibrare, devi prima aspettare che tutti i modelli siano completamente caricati.Clicca sul pulsante Gestisci calibrazione piani

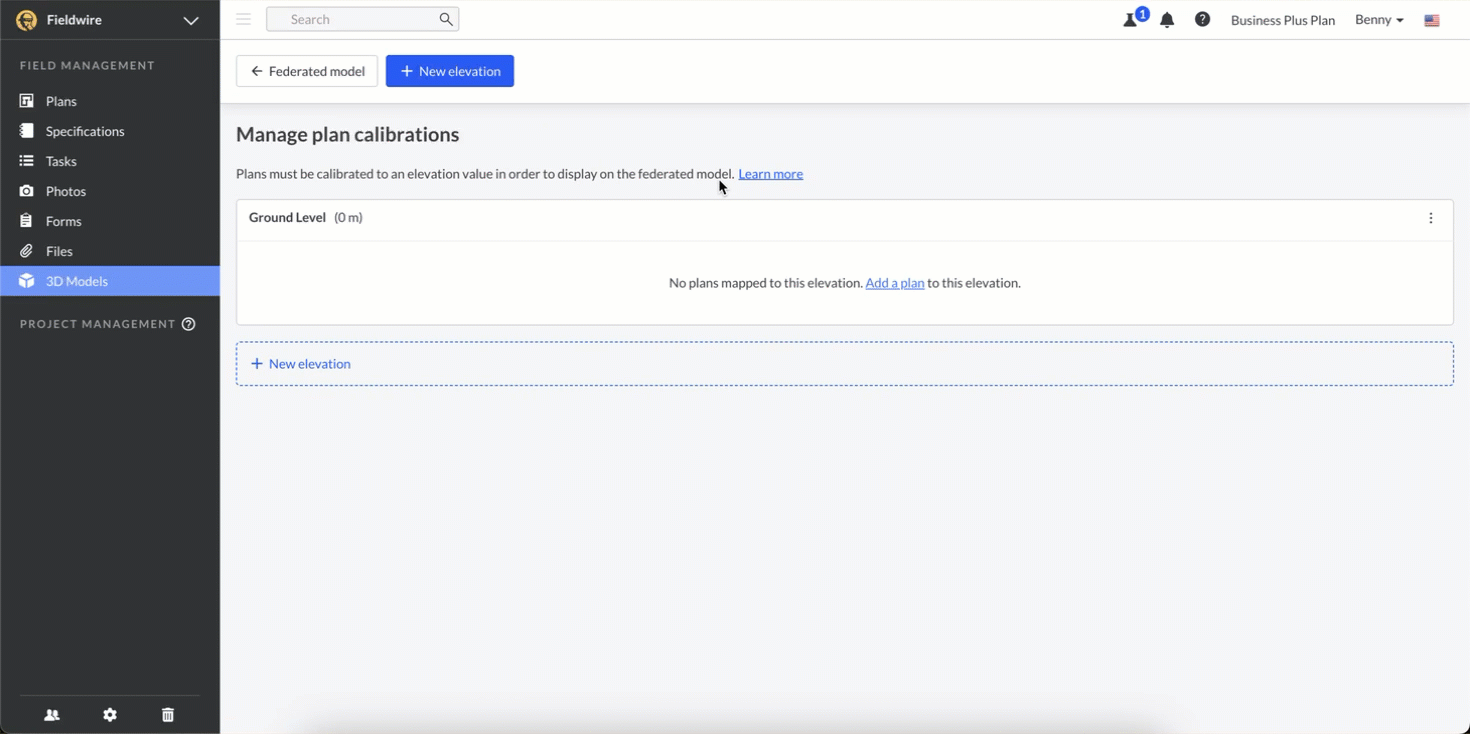

Clicca sul pulsante + Nuova elevazione
Inserisci un nome per l’elevazione
Inserisci un valore per l’elevazione
Questo valore si trova nel tuo modello o nelle planimetrie e si riferisce all’altezza dal suolo.Clicca su Crea elevazione

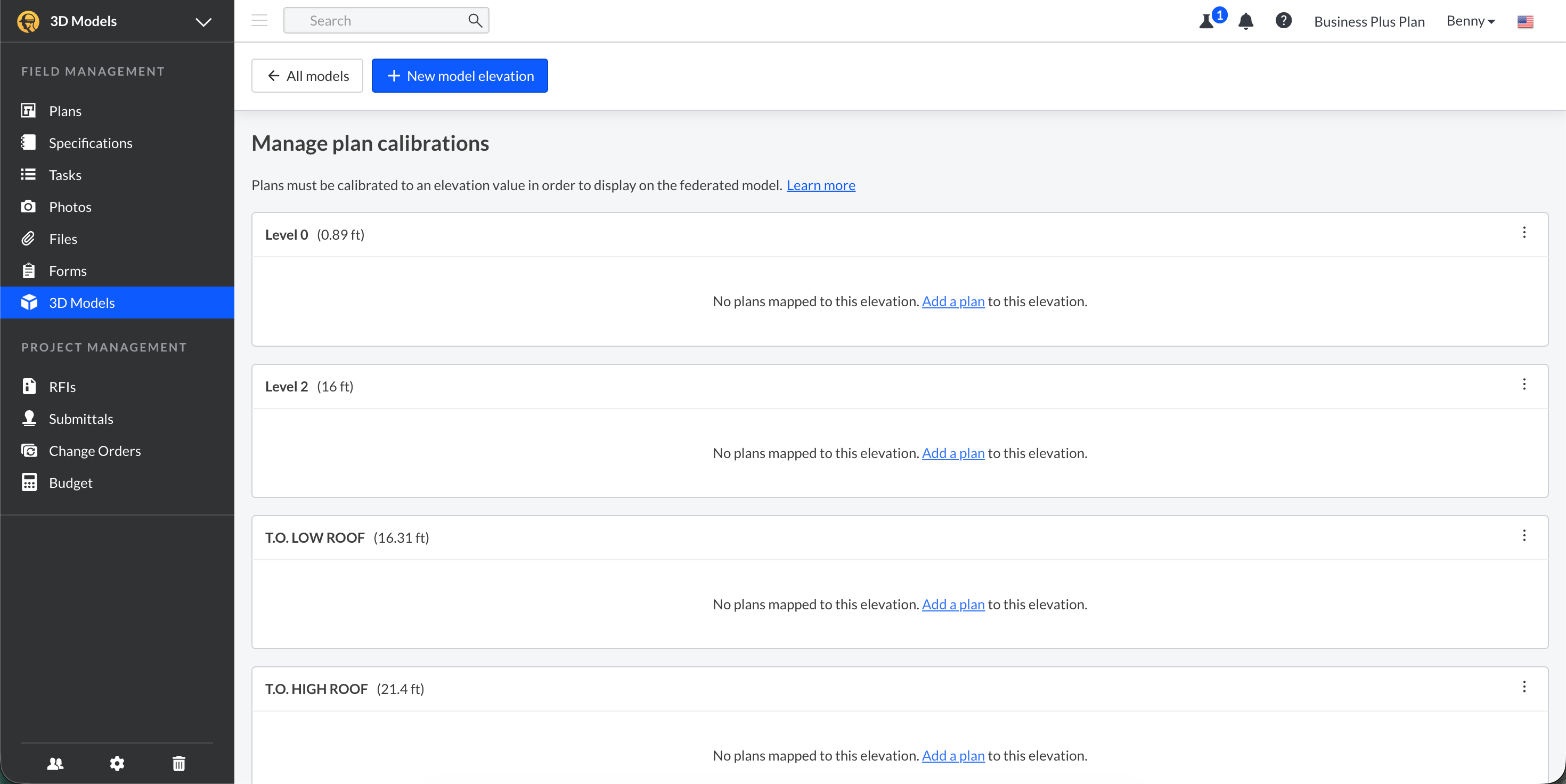

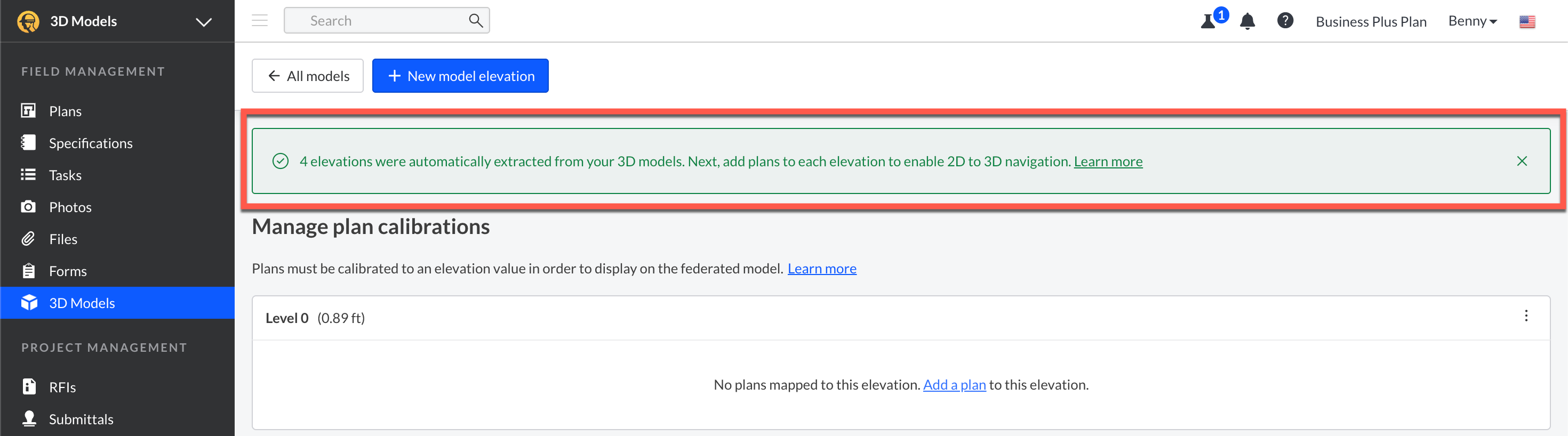

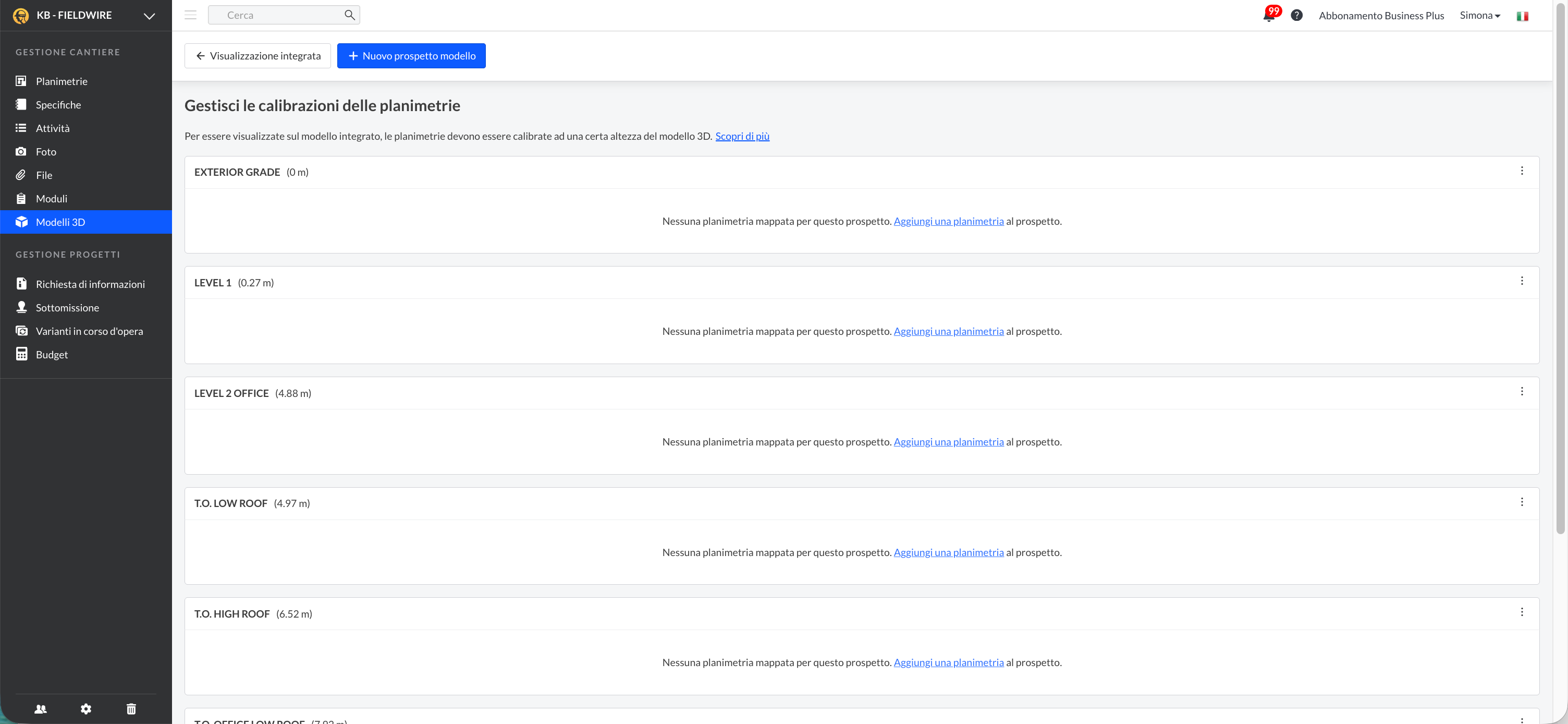

L’elevazione verrà quindi salvata nella vista Gestisci calibrazione piani.
Aggiungere piani al modello
Per aggiungere un piano, procedi come segue:
Clicca sul testo collegato Aggiungi un piano
Seleziona i fogli di piano da calibrare
Clicca sul pulsante Calibra [x] piano/i
Allineare i piani al modello
Una volta calibrato, segui questi passaggi per allineare i piani al modello:
Seleziona l’angolo in alto a sinistra del disegno
Sposta il disegno nello stesso punto del modello

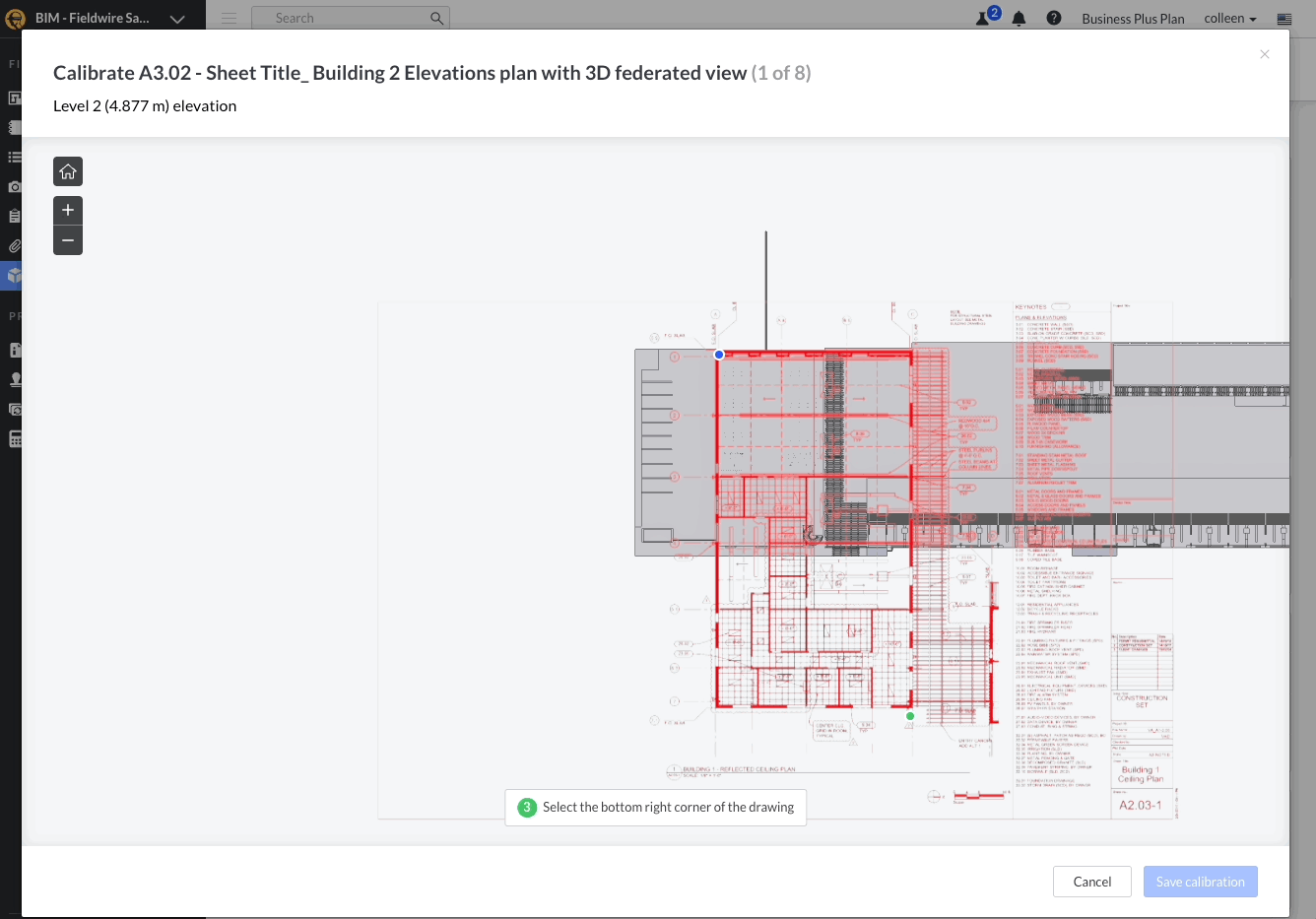

Seleziona l’angolo in basso a destra del disegno
Ridimensiona e ruota per allineare il disegno con il modello
Clicca su Salva calibrazione

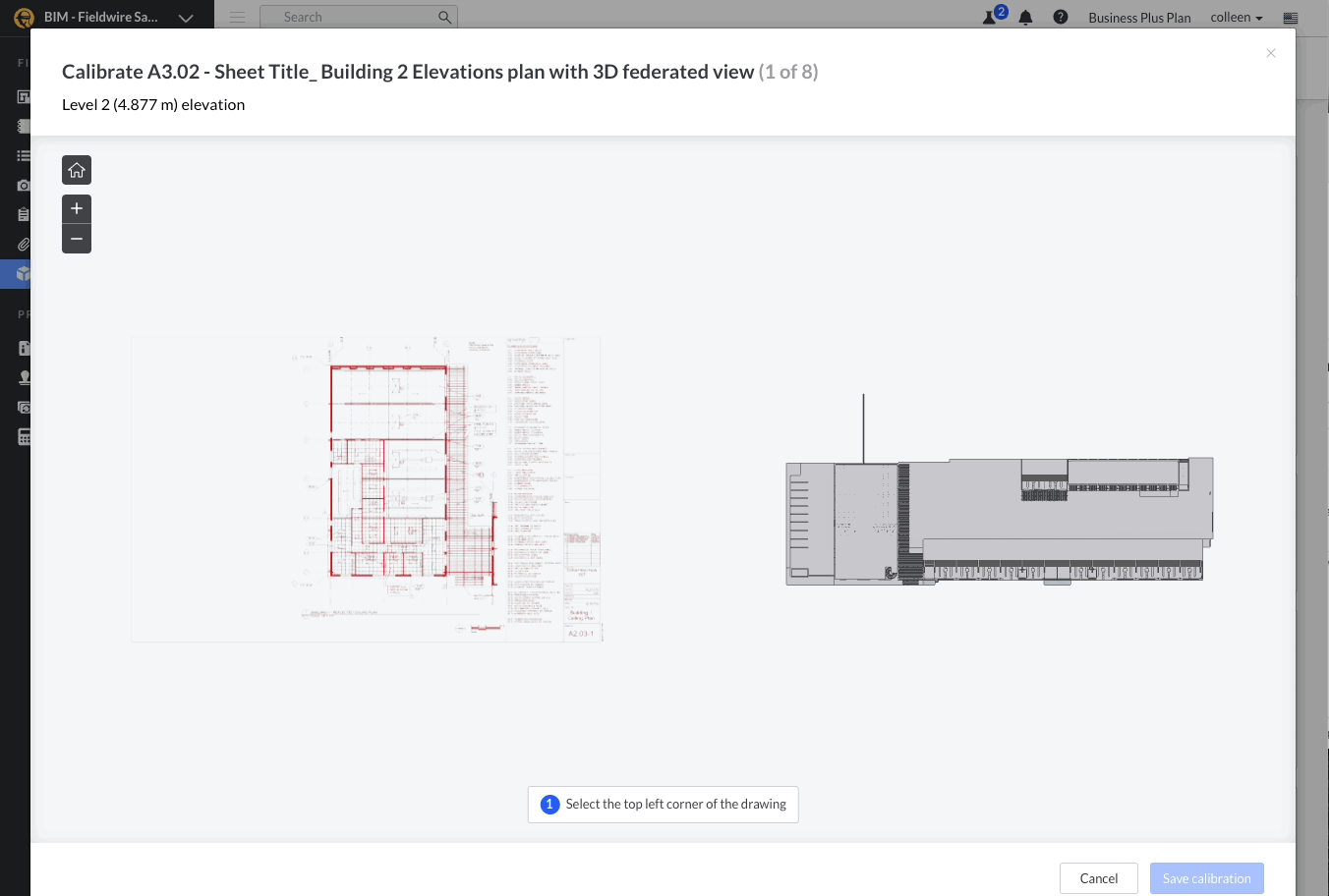

Passaggi 1-2:

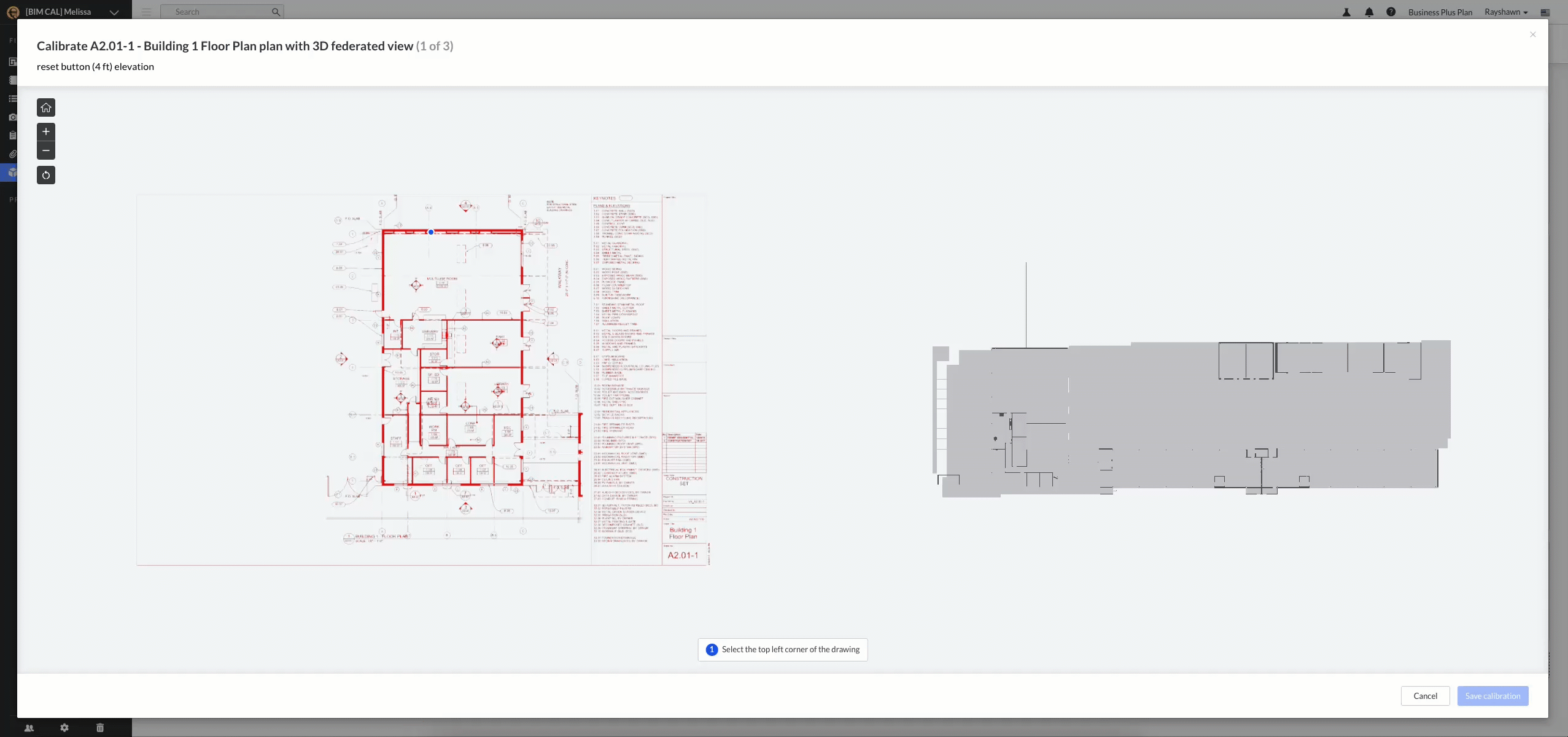

Passaggi 3-4:
Durante il processo di calibrazione, puoi rapidamente ricominciare da capo o ricentrare istantaneamente il piano/modello per una navigazione più veloce e fluida.
Per farlo, clicca semplicemente sul pulsante Reimposta calibrazione, che si trova in basso a sinistra.
Navigare tra modelli 2D e 3D
Una volta calibrate e collegate le tue tavole planimetriche ai modelli 3D, potrai passare facilmente da una vista all’altra. Per farlo:

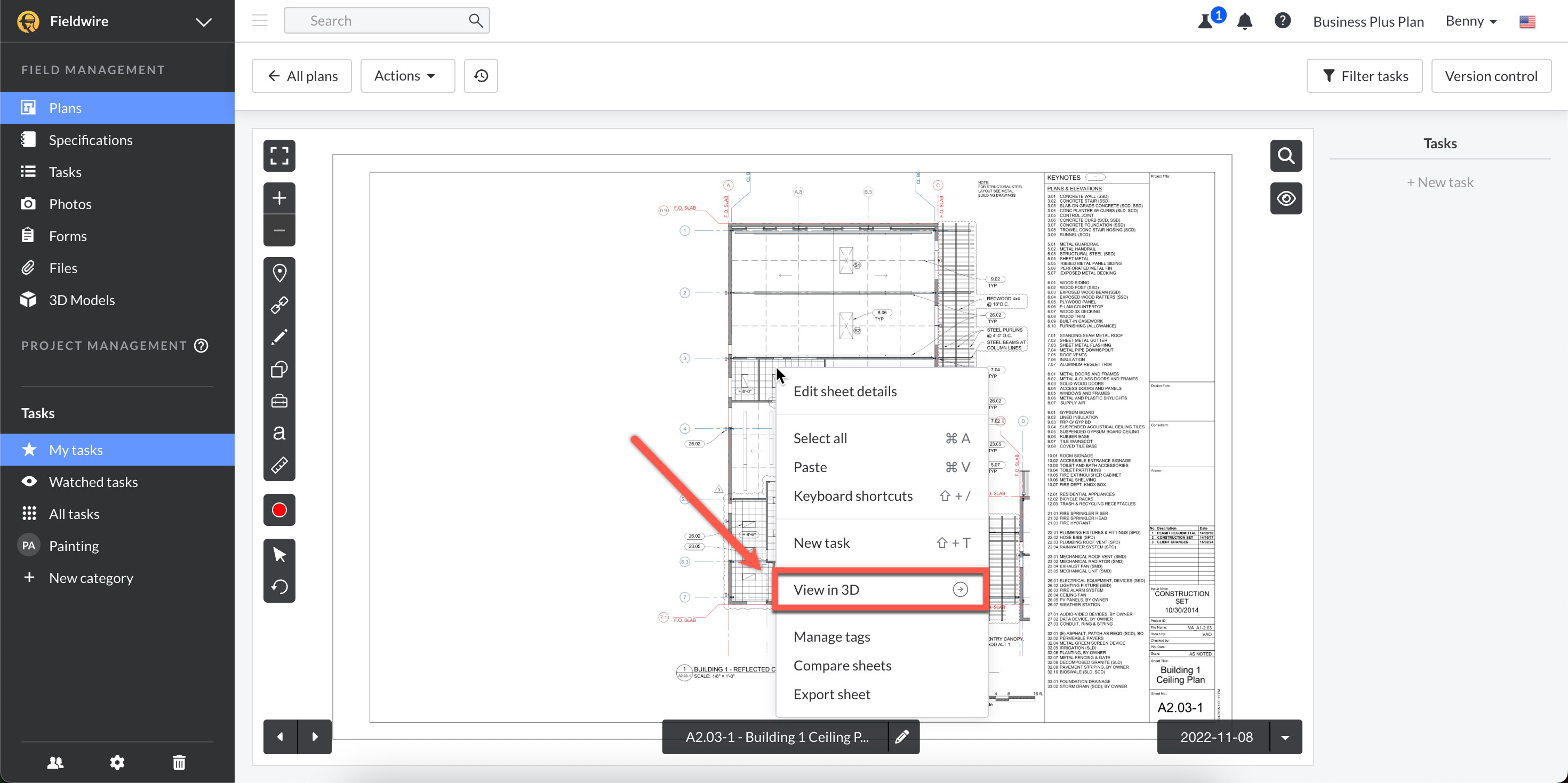

Fai clic con il tasto destro sulla tavola planimetrica
Clicca su Visualizza in 3D
OPPURE

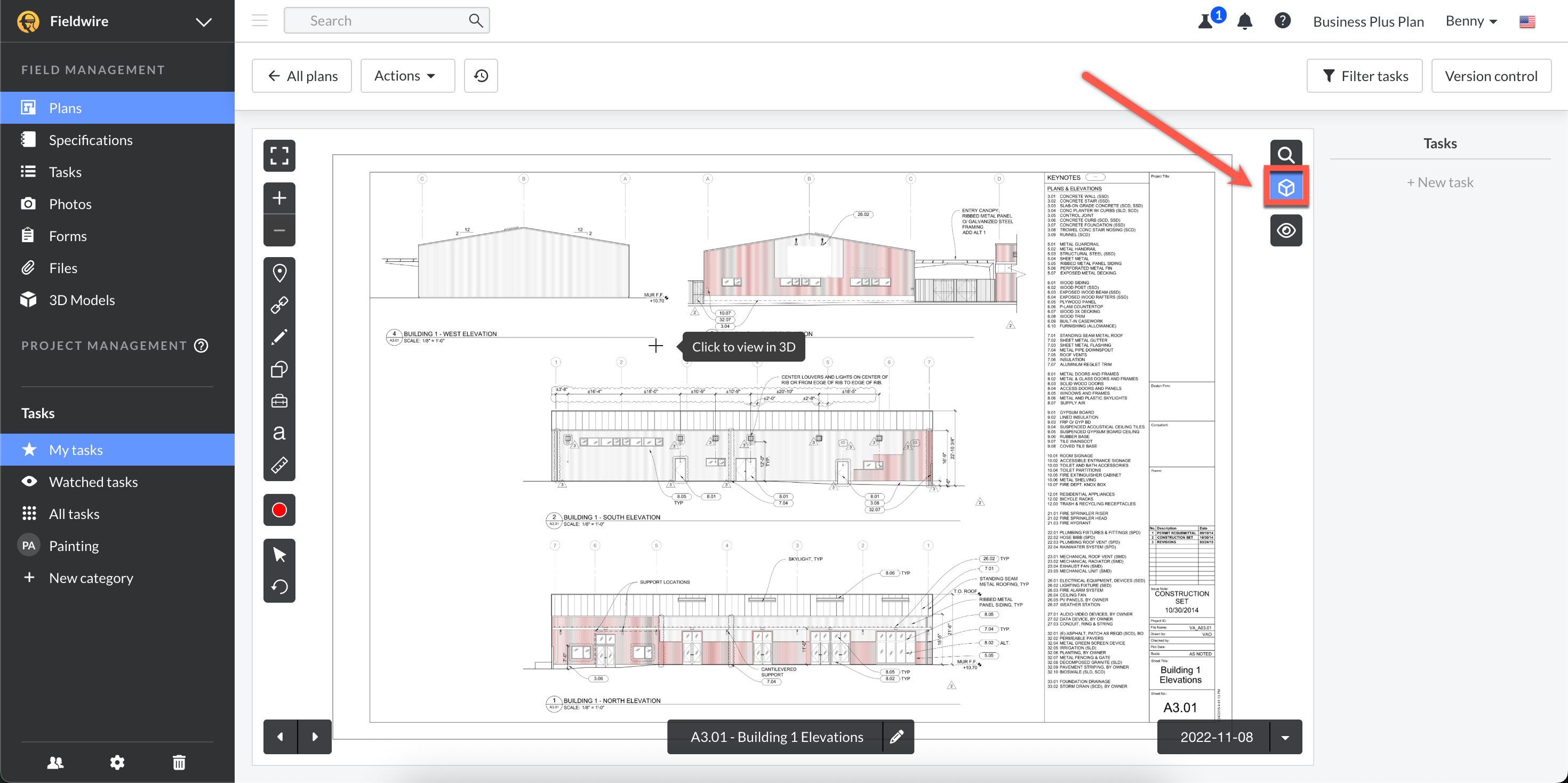

Seleziona l’icona a forma di cubo mostrata nella schermata qui sotto
Nota: se non vedi questa icona, significa che non hai calibrato e collegato quella tavola planimetrica ai modelli 3D.Clicca sull’area della tavola planimetrica che desideri visualizzare in 3D
Verrai quindi reindirizzato al modello 3D.
Una volta terminata la visualizzazione del modello 3D, torna al piano cliccando sulla freccia indietro accanto al nome della tavola planimetrica.

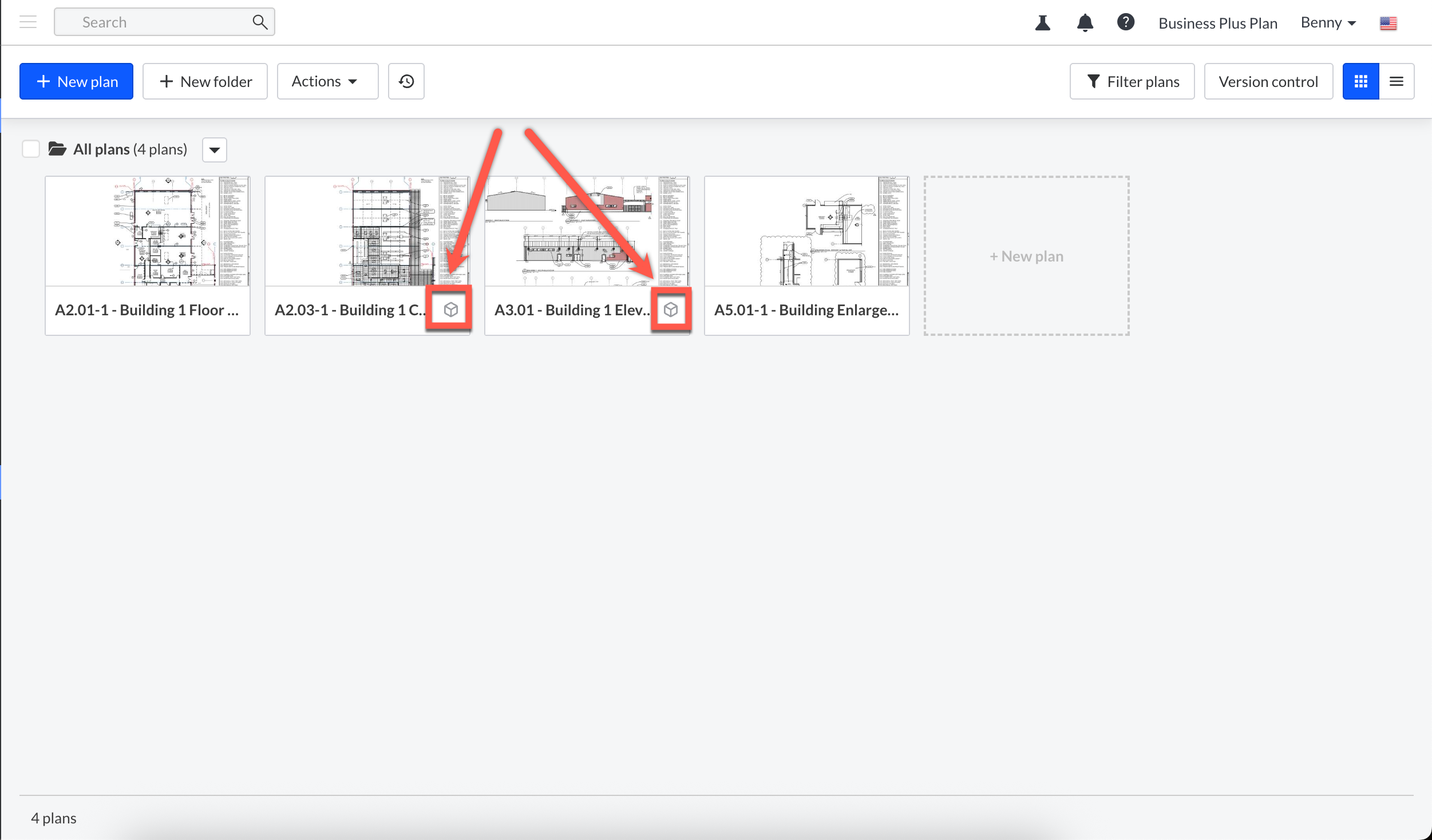

Inoltre, potrai facilmente riconoscere quali fogli di piano sono collegati a un modello 3D dalla vista miniature della scheda principale Piani, poiché avranno un’icona a forma di cubo direttamente sulla miniatura del piano. Questo riduce le incertezze e semplifica i flussi di lavoro.
All’interno di un’attività individuale, puoi anche navigare verso un modello 3D.
L’attività fissata deve essere associata a un piano calibrato. Per accedere al modello 3D, devi:
- Cliccare sull’attività fissata

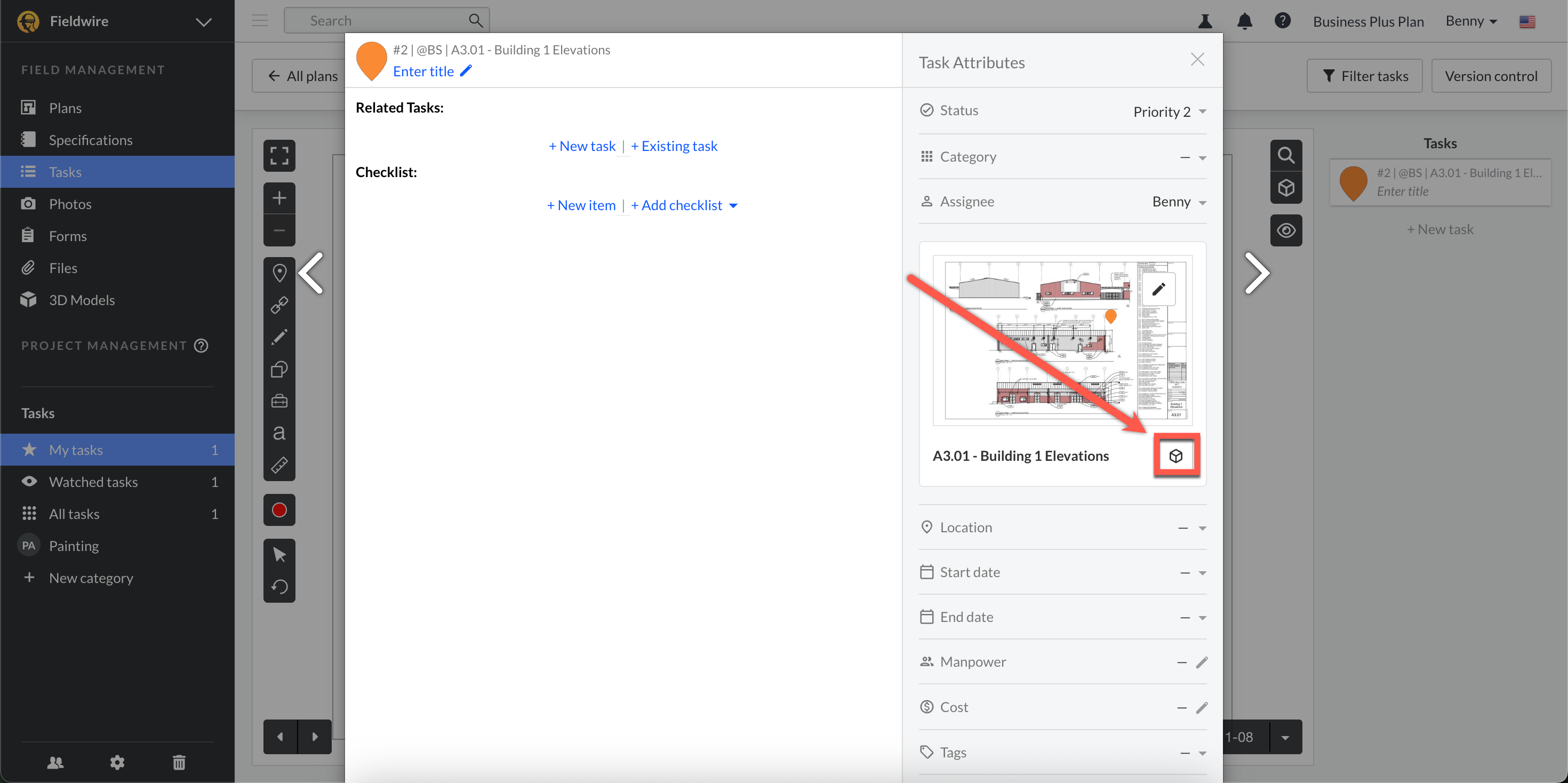

- Selezionare il pulsante a forma di cubo sul foglio del piano (vedi screenshot), che ti reindirizzerà alla stessa posizione nella vista 3D.
Risoluzione dei problemi
I modelli possono essere configurati in modi infinitamente diversi nei software di progettazione come Revit e Tekla. La maggior parte dei modelli imposta la base delle coordinate in (0,0,0), ma alcuni posizionano il modello altrove. Se un modello (o tutti i modelli nel progetto) non è posizionato in (0,0,0) — cioè utilizza coordinate globali — e i tuoi valori di elevazione riflettono coordinate locali, il modello non verrà tagliato correttamente per la calibrazione.
Esempio
Un modello utilizza coordinate globali ed è spostato di 71 m sull’asse z, ovvero la base delle coordinate è (0,0,71), o terreno = 71 m.
I livelli in Revit sono visualizzati in coordinate locali (terreno = 0).
L’utente inserisce “Piano terra” e “0 m” come nome e valore di elevazione.
Poiché il modello non interseca 0 m nello spazio 3D, verrà visualizzato il seguente messaggio:
Quando ciò accade, hai due opzioni:
Riesportare i modelli da Revit
Puoi riesportare i modelli da Revit modificando una sola impostazione.

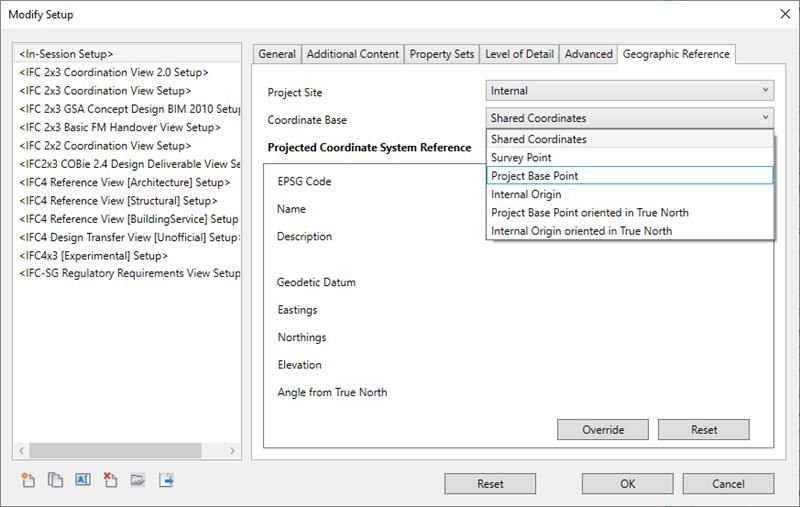

Nella finestra di esportazione (esempio mostrato qui sotto), dovresti cambiare la Base delle Coordinate in Punto Base del Progetto (Project Base Point). Questo posizionerà il modello in (0,0,0).
2 . Fai i calcoli
Se non vuoi riesportare il modello o non ne hai la possibilità, puoi fare i calcoli manualmente, a patto di conoscere il valore Z del suo posizionamento.
Ad esempio, se il modello si trova a 100 m sul livello del mare, puoi tenerne conto quando crei le tue elevazioni.
Dove normalmente il « Livello terreno » sarebbe a 0 m, puoi invece impostare 100 m, e la sezione sarà posizionata correttamente.
