Panoramica
Le attività create in 3D si comportano allo stesso modo delle attività create su planimetrie 2D. Possono essere assegnate, categorizzate, monitorate, filtrate e riportate, ma forniscono un contesto aggiuntivo ancorando l'attività a una posizione precisa all'interno del modello 3D.
Fieldwire supporta progetti che:
- Lavorano interamente in 2D
- Lavorano interamente in 3D
- Usano insieme planimetrie 2D e modelli 3D
Questa flessibilità consente ai team di adottare il 3D al proprio ritmo senza interrompere i flussi di lavoro 2D esistenti.
Casi d'uso comuni per le attività in 3D
Le attività in 3D sono particolarmente utili per lavorazioni come:
- Installazioni
- Ispezioni di qualità
- Osservazioni
- Difetti e interferenze
Ad esempio, se un problema coinvolge sia sistemi meccanici che elettrici, creare un'attività in 3D consente di mostrare chiaramente come quegli elementi si relazionano tra loro. Questo è qualcosa di difficile da interpretare da una singola planimetria 2D.
Riferimento ad un modello 3D da un'attività creata in 2D
Se il tuo progetto utilizza principalmente planimetrie 2D, puoi comunque fare riferimento al modello 3D per un contesto aggiuntivo.
Quando un'attività viene creata su una planimetria 2D calibrata su un modello 3D:
- L'attività include un'opzione per saltare alla posizione corrispondente sulla planimetria nel modello 3D
- Questo apre il modello 3D alle coordinate corrispondenti
- Il puntatore dell'attività non viene visualizzato nel modello 3D per le attività create in 2D
Perché non viene mostrato un puntatore dell'attività in 3D per le attività create in 2D?
Le planimetrie 2D sono legate a un'unica elevazione. Visualizzare un puntatore direttamente in 3D spesso lo posizionerebbe ad un'altezza errata (ad esempio, sul pavimento finito invece che su un apparecchio del soffitto). Per evitare confusione e posizionamenti inaccurati, Fieldwire non rende i puntatori delle attività create in 2D nel modello 3D.
Creare attività direttamente nel modello 3D
Per progetti che lavorano principalmente (o esclusivamente) in 3D, le attività possono essere create direttamente all'interno del modello 3D.
Quando crei un'attività in 3D:
- Un puntatore dell'attività viene posizionato nella posizione selezionata nel modello
- Una miniatura 3D viene generata automaticamente per l'attività
- L'attività si comporta come qualsiasi altra attività di Fieldwire (assegnatari, categorie, tag, date di scadenza, ecc.)
Come creare un'attività in un modello 3D
Puoi creare attività direttamente nel modello 3D per catturare problemi che beneficiano di un contesto spaziale attraverso specializzazioni o elevazioni.
IMPORTANTE: Prima di iniziare
- Assicurati che il tuo progetto contenga non più di 20 modelli 3D caricati contemporaneamente. Una volta aggiunto il 21° modello al tuo progetto, perdi la vista federata, che è dove aggiungi le attività.
- Il tuo progetto deve avere un modello 3D caricato
- (Opzionale) Per vedere le attività 3D sulle planimetrie 2D, queste devono essere calibrate al modello 3D
Passaggi
- Apri il modello 3D
- Vai alla scheda 3D nel tuo progetto.
- Naviga nella posizione
- Naviga, usa lo zoom, ruota e taglia il modello per trovare l'area esatta in cui si verifica il problema.
- Crea l'attività
- Clicca sullo strumento Attività.
- Clicca direttamente sul modello per posizionare il puntatore dell'attività.
- Compila i dettagli dell'attività
- Aggiungi un titolo e una descrizione.
- Assegna l'attività, imposta una data di scadenza, categoria, priorità e tag secondo necessità.
- Salva l'attività
- Fieldwire cattura automaticamente una miniatura 3D della posizione.
- L'attività è ora collegata al modello 3D.
Cosa succede dopo
- Se il tuo progetto include planimetrie 2D calibrate, l'attività apparirà su tutte le planimetrie rilevanti all'elevazione corrispondente.
- L'attività può essere visualizzata, filtrata e riportata proprio come qualsiasi altra attività.

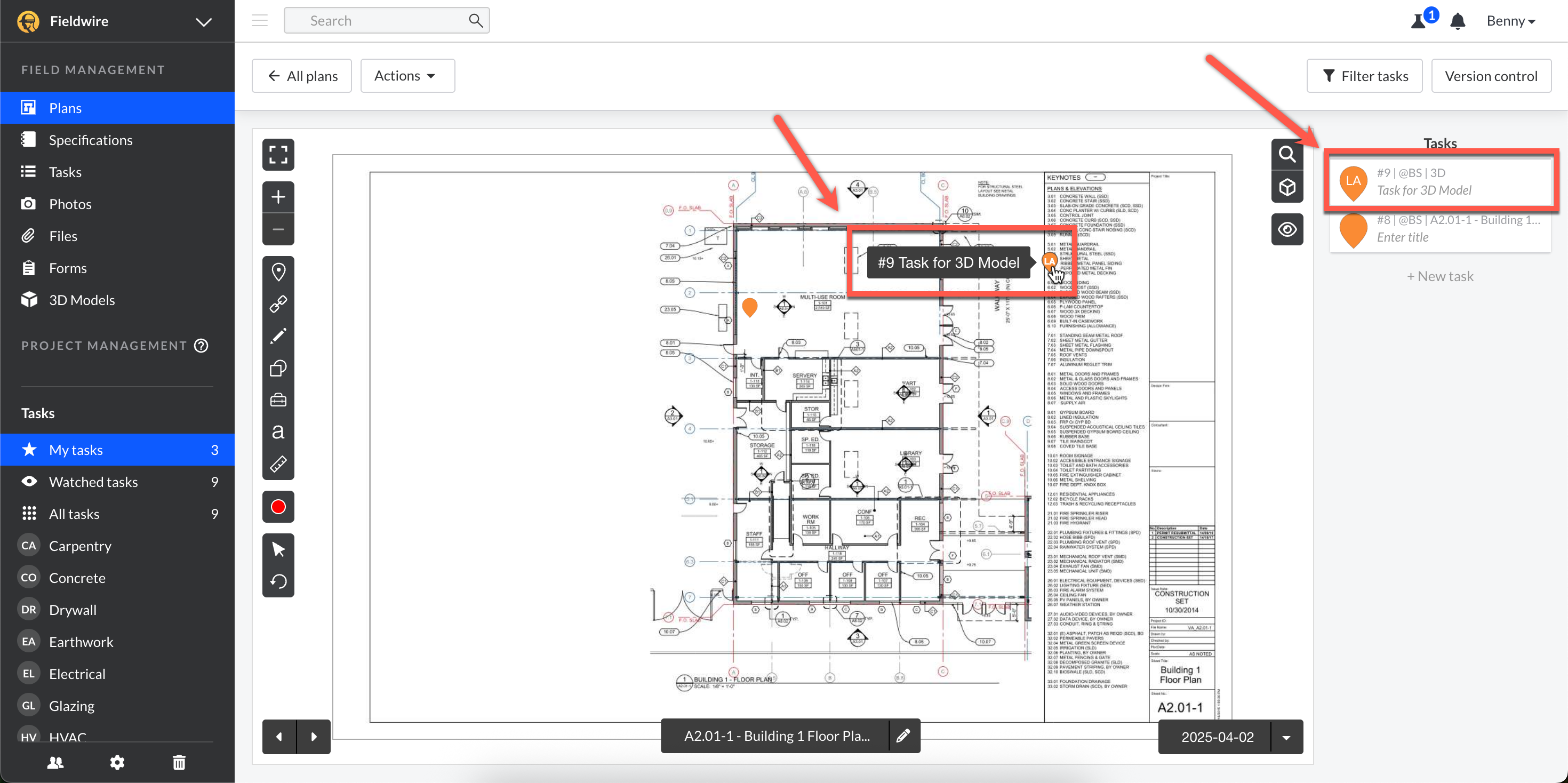

Come appaiono le attività 3D sulle planimetrie 2D
Se il tuo progetto include planimetrie 2D calibrate al modello 3D, le attività create in 3D appariranno automaticamente su tutte le planimetrie rilevanti all'elevazione più vicina e inferiore al puntatore dell'attività.
Tipicamente, lo standard del settore è impostare l'elevazione al livello AFF (sopra il pavimento finito). Quindi, per qualsiasi attività creata al secondo piano, corrisponderebbe all'elevazione al livello sopra il pavimento finito per il 'Secondo piano'.
Ciò significa:
- Un'unica attività può apparire su più planimetrie di specializzazione (ad esempio, sia meccanica che elettrica)
- Gli utenti sul campo possono visualizzare l'attività in un layout familiare basato sulla planimetria
- Le attività non sono più limitate a una singola planimetria quando il problema coinvolge più sistemi
Se una planimetria diventa troppo affollata, puoi usare filtri (come categoria, assegnatario o specializzazione) per controllare quali attività sono visibili.

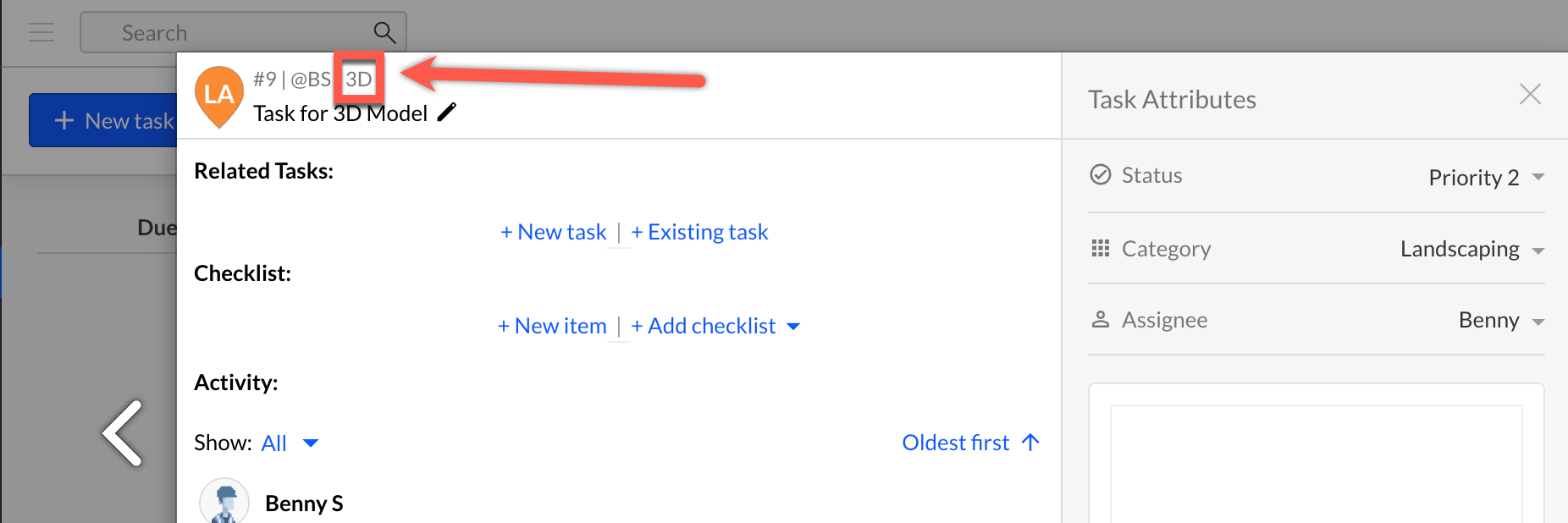

Dettagli dell'attività quando collegata a un modello 3D
Per le attività create in 3D:

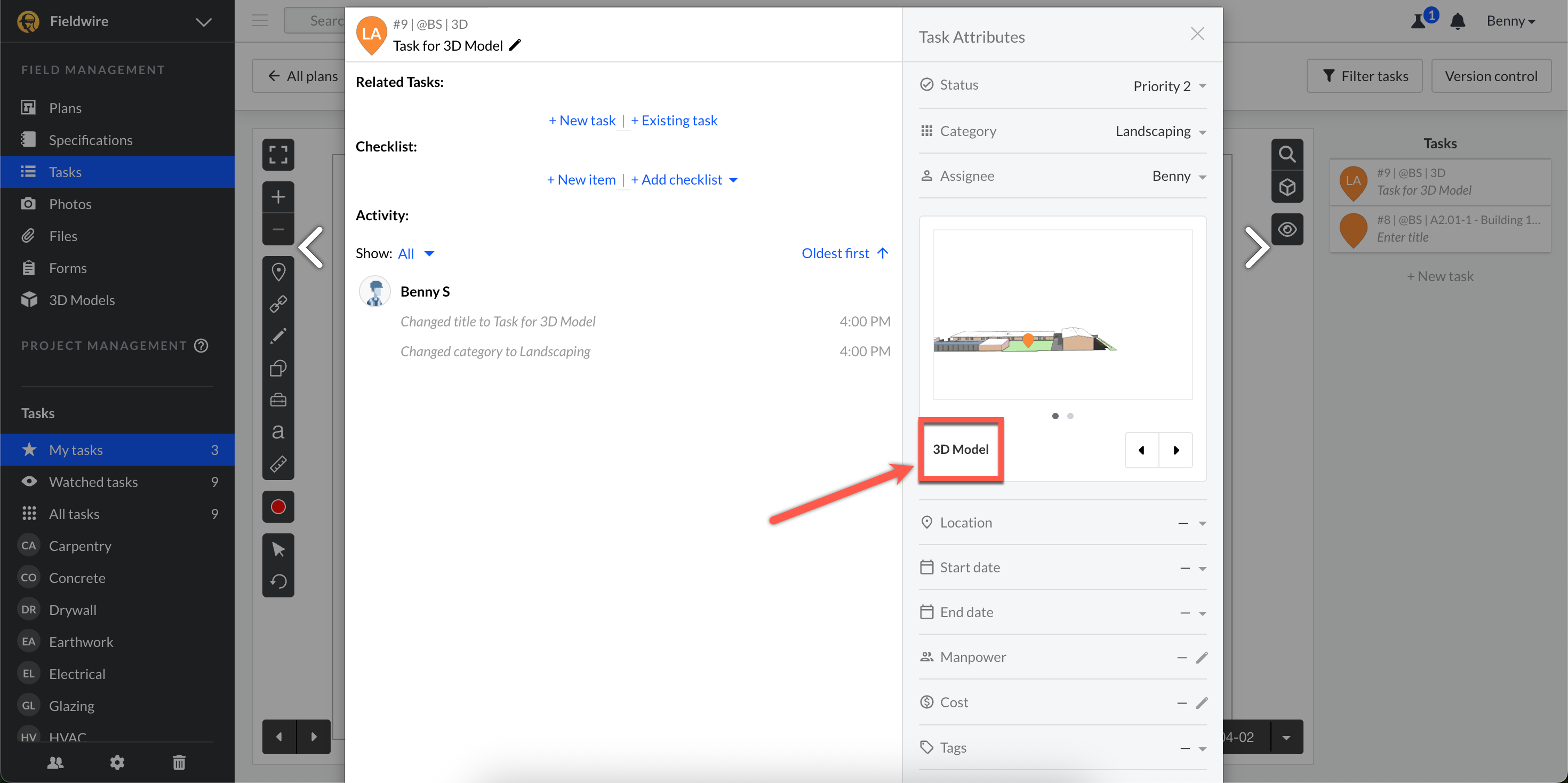

- Il riferimento alla planimetria dell'attività mostra “modello 3D” invece di un numero di foglio
- La miniatura dell'attività mostra un'istantanea della posizione nel modello 3D
- L'attività riflette che è associata al modello 3D
Visualizzazione e gestione delle attività nel modello 3D
Fieldwire consente di gestire le attività direttamente all'interno del modello 3D tramite una barra laterale delle attività aggiornata. Ciò permette di visualizzare rapidamente tutte le attività correlate e di interagire con esse senza uscire dalla vista 3D.

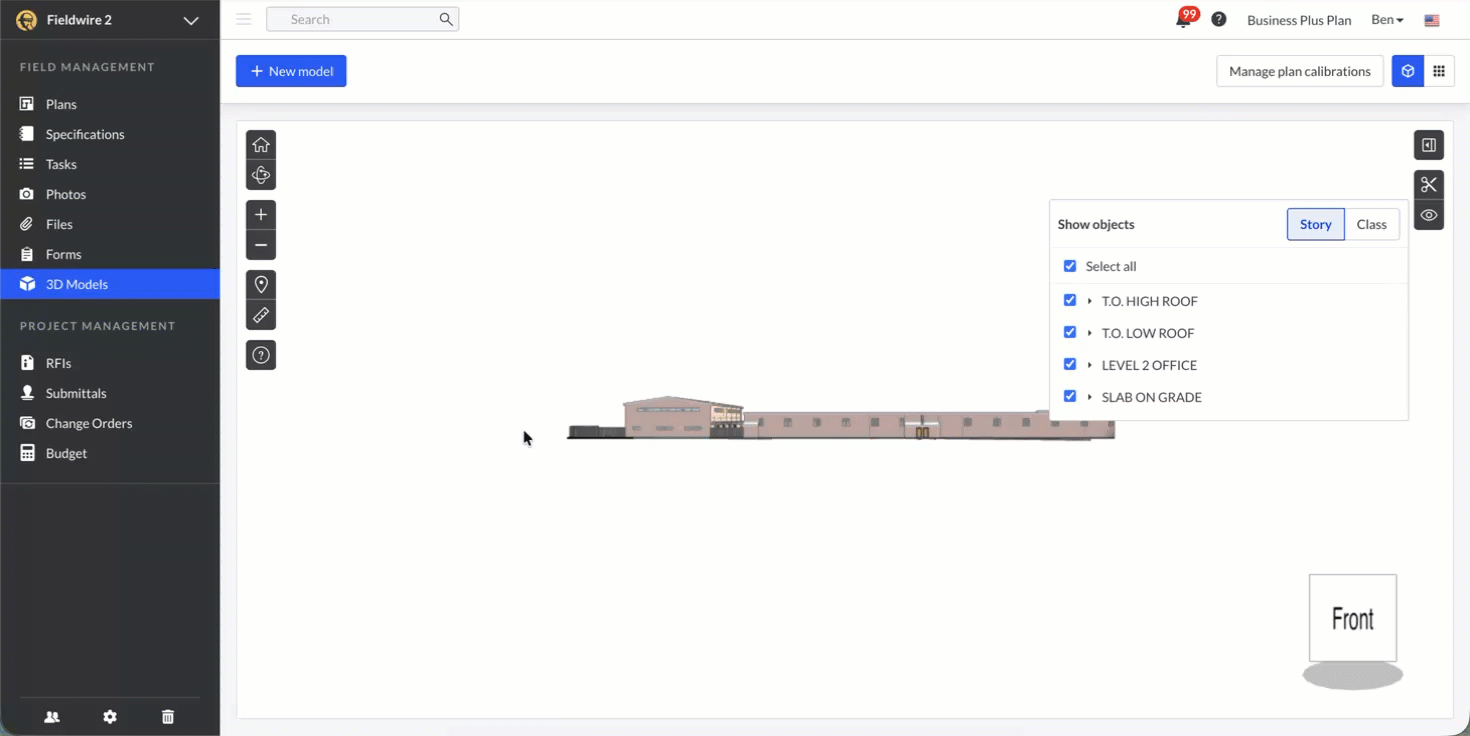

Mostrare o nascondere le attività nel modello 3D

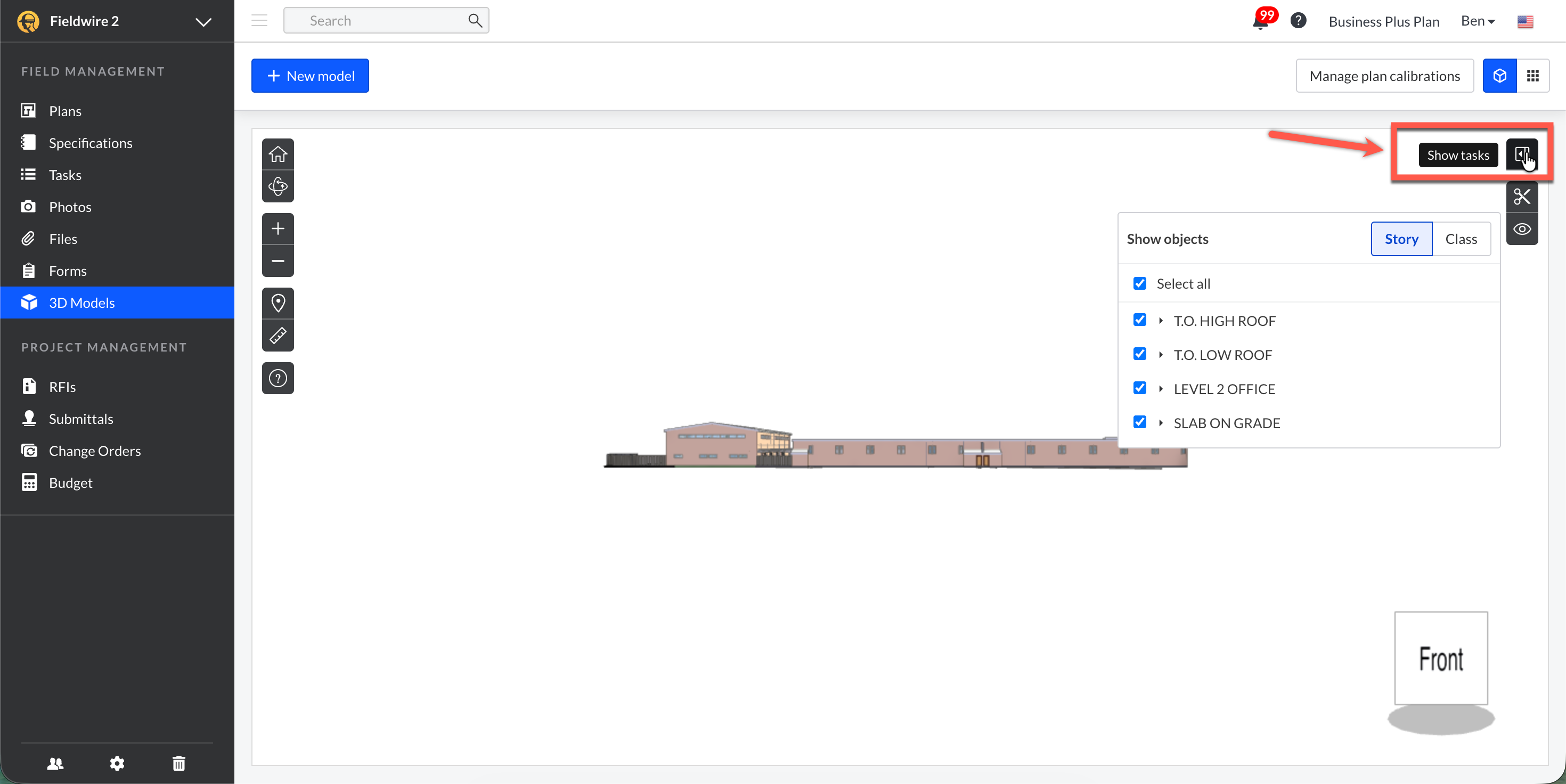

Durante la visualizzazione di un modello 3D, è possibile attivare o disattivare la visibilità delle attività utilizzando il pulsante della barra laterale a destra:
- Passare il mouse sul pulsante della barra laterale quando è chiuso per visualizzare "Mostra attività"
- Fare clic sul pulsante per:
- aprire la barra laterale
- Visualizzare tutte le attività collegate direttamente al modello 3D
- Passare il mouse sul pulsante della barra laterale quando è aperta per visualizzare "Nascondi attività"
- Fare nuovamente clic sul pulsante per:
- Nascondere la barra laterale
- Nascondere tutti i pin delle attività dal visualizzatore 3D
Vengono mostrati solo i pin delle attività visibili davanti agli oggetti del modello, contribuendo a ridurre l'ingombro visivo.
Elenco delle attività nella barra laterale 3D
Quando la barra laterale è aperta:
- Vengono visualizzate tutte le attività collegate al modello 3D
- Le attività sono raggruppate e ordinate in base allo stato, seguendo lo stesso ordine da sinistra a destra utilizzato nella vista Kanban
- Se non esistono attività nel modello 3D, nella barra laterale viene visualizzato uno stato vuoto
Facendo clic su qualsiasi attività nella barra laterale si apre la finestra modale dei dettagli dell'attività.
Interagire con le attività nella vista 3D
- Facendo clic su un segnaposto di attività direttamente nel modello 3D si apre la finestra modale dell'attività
- Facendo clic sulla miniatura 3D di un'attività si apre anche la barra laterale e vengono visualizzate tutte le attività correlate
- Se la barra laterale è chiusa e si fa clic su + Nuova attività, la barra laterale si apre automaticamente
Ciò rende più facile passare dalla visualizzazione spaziale delle attività nel modello alla revisione dei loro dettagli.
Report ed esportazioni
Le attività create in 3D sono completamente supportate nei report e nelle esportazioni.

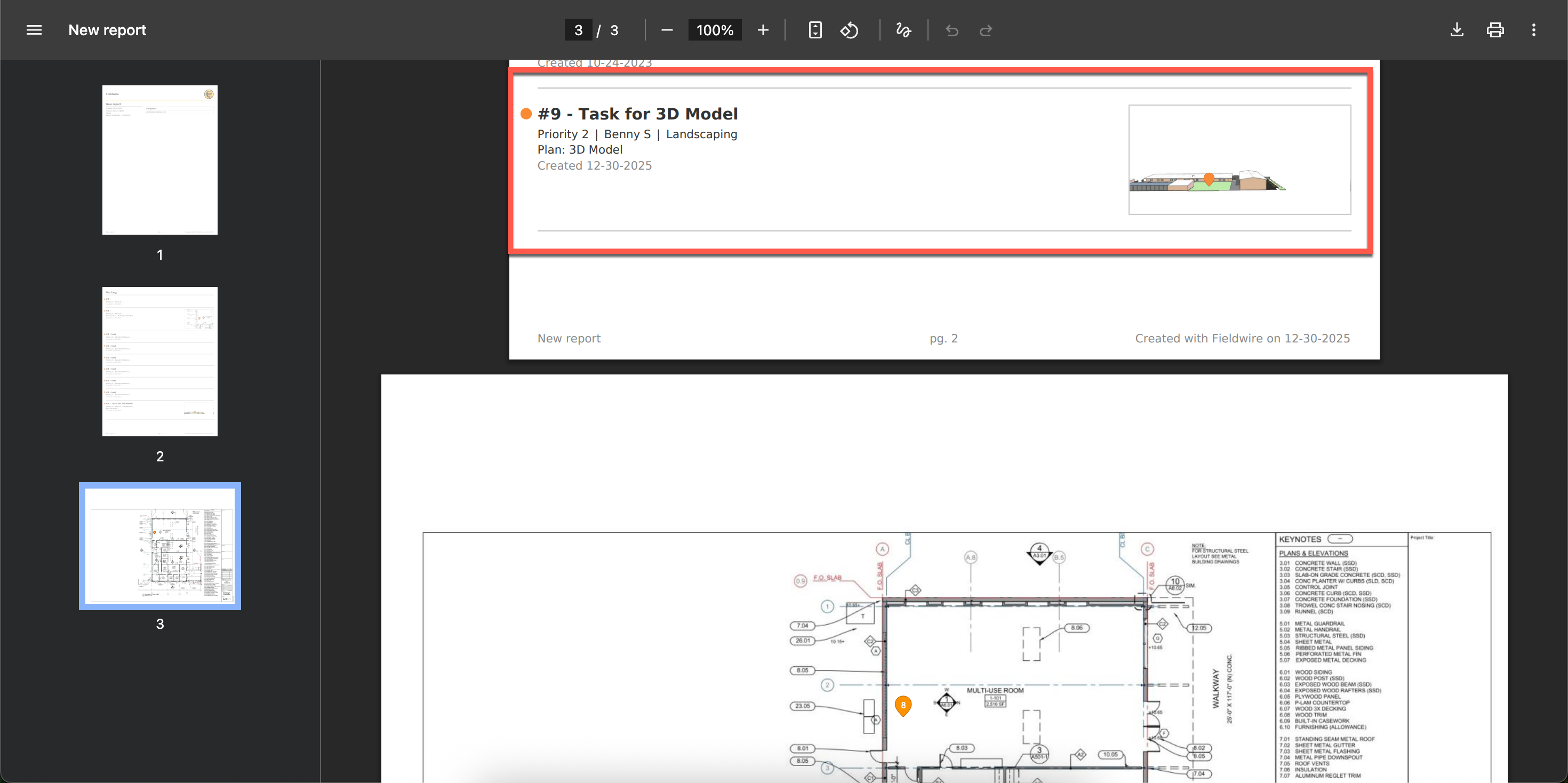

Report PDF
- La colonna Planimetria mostra “modello 3D” per le attività create in 3D
- La miniatura della mappa ridotta è sostituita da una miniatura 3D
- Attività 2D e 3D possono apparire insieme nello stesso report

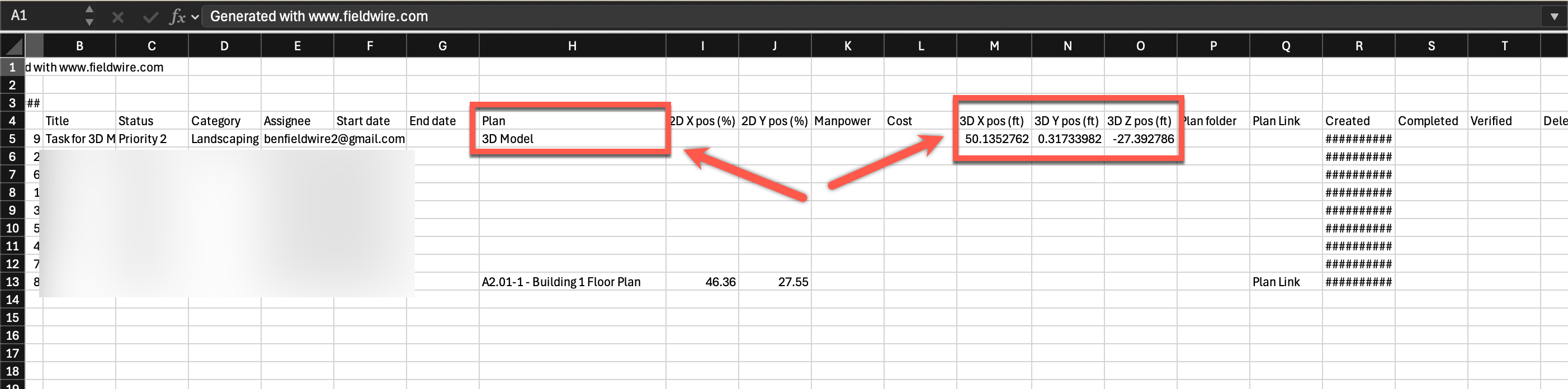

Report CSV
- La colonna Planimetria mostra “modello 3D”
- Colonne aggiuntive includono le coordinate X, Y e Z dell'attività
Non sono necessarie modifiche ai modelli di report esistenti.
Comportamento da dispositivo mobile
Le attività create in 3D si sincronizzano con i dispositivi mobili mantenendo molti dettagli dell'attività.
- Le attività create in 3D appaiono come attività quadrate
- La miniatura della planimetria non viene visualizzata sul dispositivo mobile
Punti chiave
- Le attività possono essere create su planimetrie 2D, modelli 3D o entrambi
- Le attività create in 2D possono passare alla loro posizione in 3D (senza puntatore)
- Le attività create in 3D possono apparire su più planimetrie calibrate
- Report ed esportazioni supportano completamente le attività 3D
- I flussi di lavoro 2D esistenti continuano a funzionare senza modifiche
Risoluzione problemi e FAQ
Perché non vedo un puntatore dell'attività nel modello 3D per un'attività creata su una planimetria 2D?
Le attività create su planimetrie 2D non mostrano un puntatore nel modello 3D.
Ciò è dovuto al fatto che le planimetrie 2D sono legate a un'unica elevazione, il che può causare un posizionamento impreciso in 3D (ad esempio, mostrare un problema al soffitto al livello del pavimento).
Invece, le attività create in 2D includono un'opzione per saltare alla posizione corrispondente nel modello 3D come riferimento.
Perché la mia attività creata in 3D appare su più planimetrie?
Le attività create in 3D sono associate a una posizione nello spazio, non a una singola planimetria.
Se più planimetrie 2D sono calibrate alla stessa elevazione (come planimetrie meccaniche ed elettriche), l'attività apparirà su tutte.
Questo aiuta a evidenziare problemi che coinvolgono più specializzazioni o sistemi.
Le mie planimetrie sembrano troppo affollate. Come posso ridurre il disordine delle attività?
Puoi usare i filtri delle attività per controllare cosa è visibile, inclusi:
- Categoria
- Assegnatario
- Tag
- Stato
Filtrare ti permette di concentrarti sulle attività rilevanti per la tua specializzazione o flusso di lavoro.
Perché l'attività mostra “modello 3D” invece di un numero di foglio?
Le attività create nel modello 3D non sono legate a un singolo foglio di planimetria. Per riflettere ciò, l'attività mostra “modello 3D” nel campo Planimetrie invece di un numero di foglio.
Le attività 3D appaiono nei report?
Sì. Le attività create in 3D sono completamente supportate in:
- Report riepilogativi PDF
- Report dettagliati PDF
- Esportazioni CSV
Nei report:
- La colonna Planimetrie mostra “modello 3D”
- La miniatura dell'attività mostra un'istantanea 3D
- Le esportazioni CSV includono le coordinate X, Y e Z
Devo cambiare il mio flusso di lavoro per usare le attività in 3D?
No. Le attività in 3D sono opzionali e progettate per estendere, non sostituire, i flussi di lavoro 2D esistenti. Puoi continuare a lavorare interamente in 2D, interamente in 3D o usare entrambi insieme nello stesso progetto.
