Porovnávání stránek je funkce dostupná pro placené předplatné Fieldwire. Tato funkce vám pomáhá porovnat dvě stránky, abyste mohli zjistit, jestli se jedná o dvě verze stejného plánu, nebo o dva zcela odlišné plány. Rozdíly ve výkresech se zobrazí barevně, což je velmi užitečné pro koordinaci a kontrolu změn.
Koordinace a kontrola změn
Poznámka: Prvky, které jsou ve výkresech stejné, se zobrazí v odstínech šedi, zatímco rozdíly se zobrazí červeně/modře.
Jak porovnávat stránky

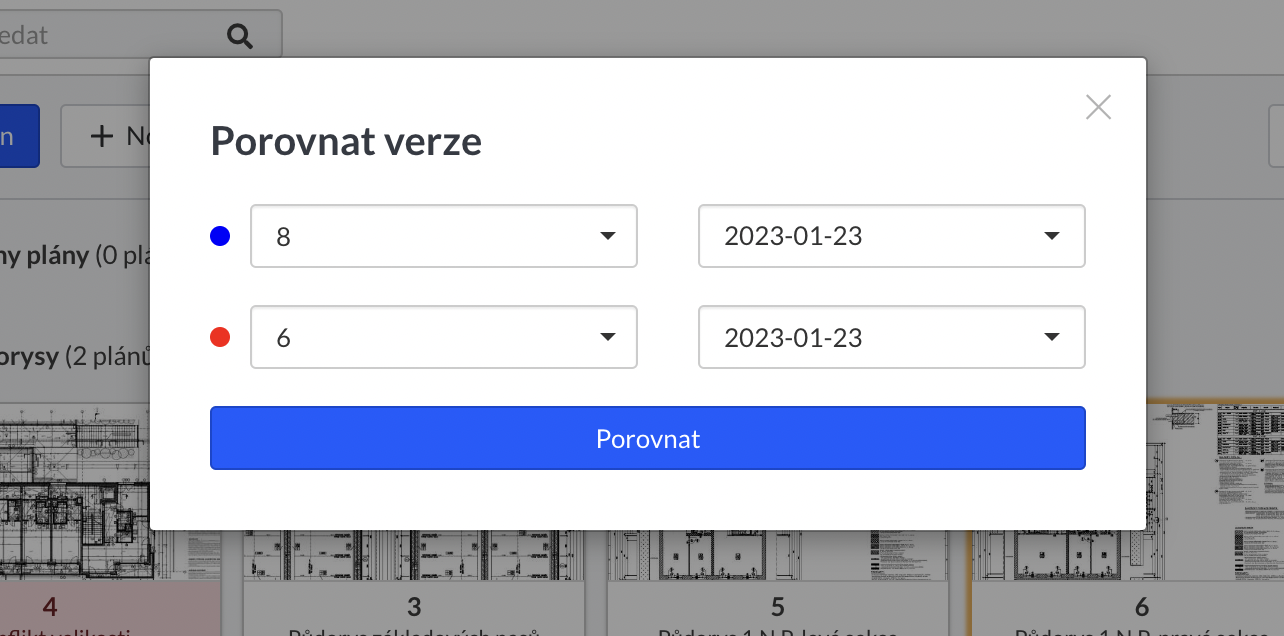

Pro porovnání stránek otevřete projekt a vyberte plán/plány, které chcete porovnat. Po kliknutí na možnost „Akce“ budete moci vybrat verze, které si přejete porovnat.

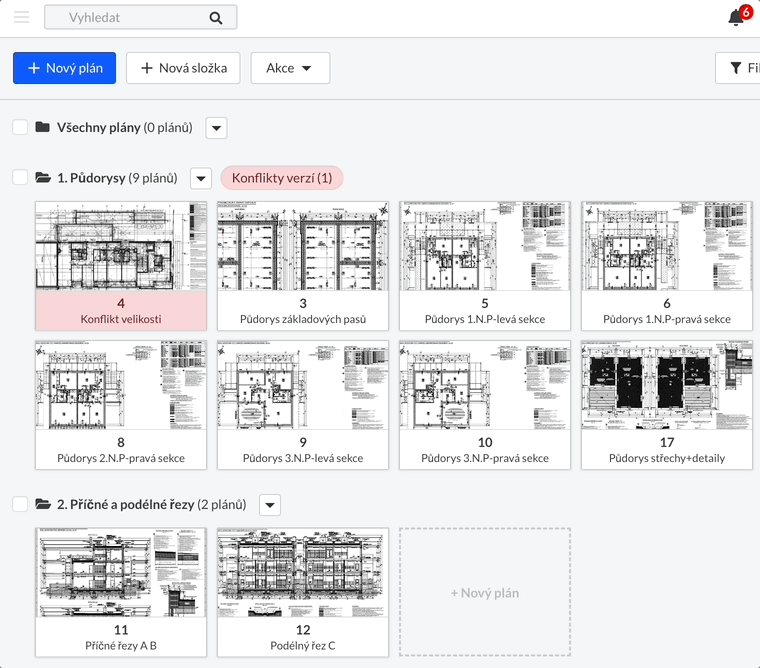

Jak porovnávat stránky pomocí nabídky „Akce“
Poznámka: Můžete porovnávat buď dvě verze stejné stránky, nebo dvě zcela odlišné stránky.
Porovnávání odlišných plánů
Poznámka: Zde vidíte, který plán bude vyznačen červeně (A4.01) a který modře (A5.01).

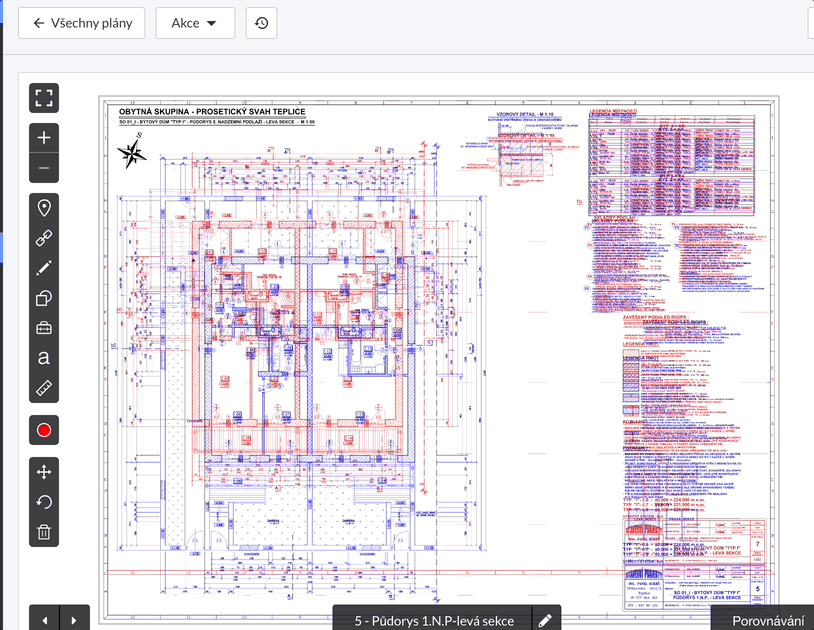

Klikněte na „Porovnat“ a budete vyzváni k vyrovnání stránek tak, aby se dokonale překrývaly. Klikněte znovu na „Porovnat“ (zobrazí se lišta, která znázorňuje, kolik zbývá k dokončení překrytí) a až se budou stránky dokonale překrývat, zobrazí se první stránka v červené a druhá stránka v modré barvě.
Porovnávání dvou verzí stejného plánu
Porovnávání dvou verzí je skvělý způsob, jak mít pod kontrolou změny. Zvýrazní také nesrovnalosti mezi verzemi.

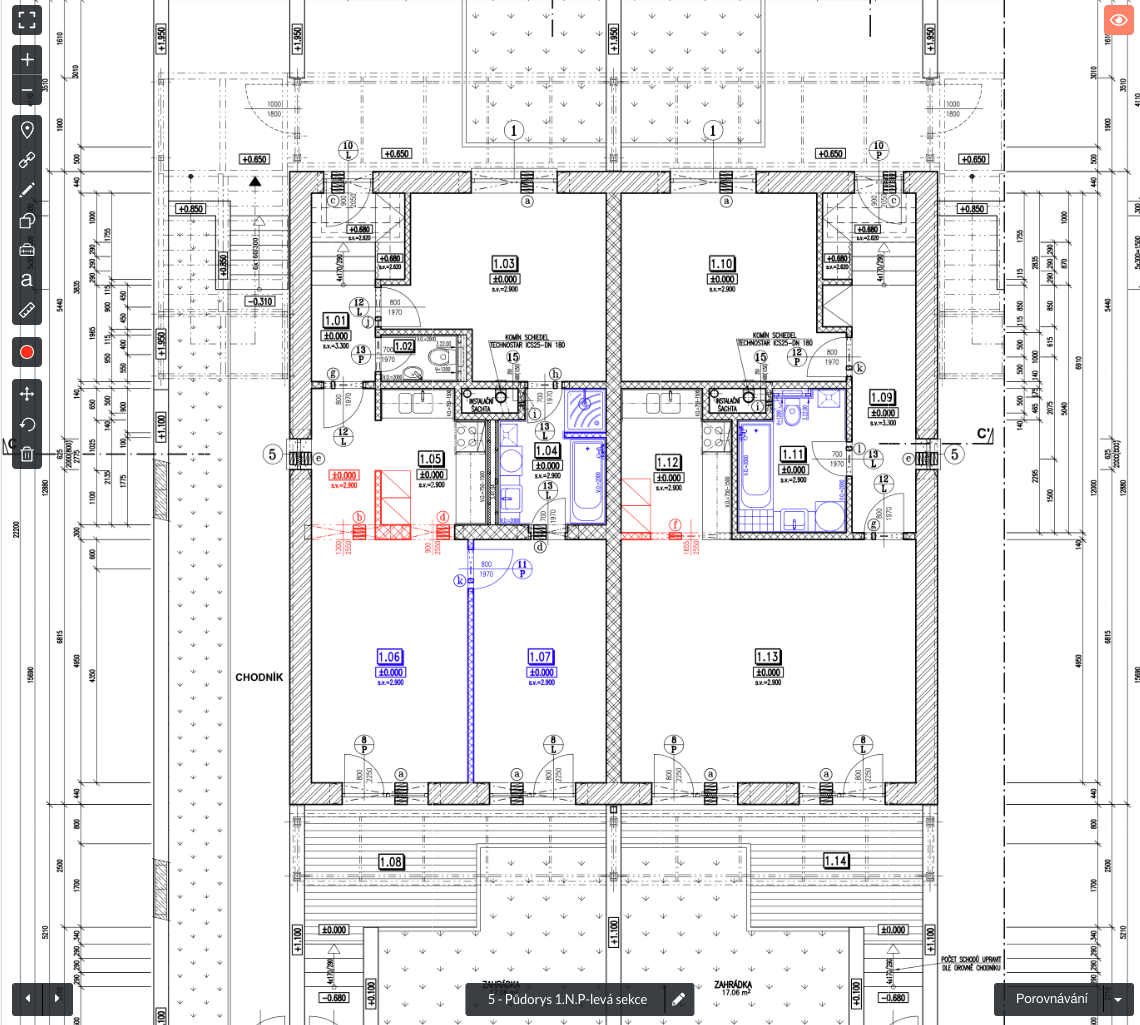

Obrázek porovnání dvou verzí stejného plánu

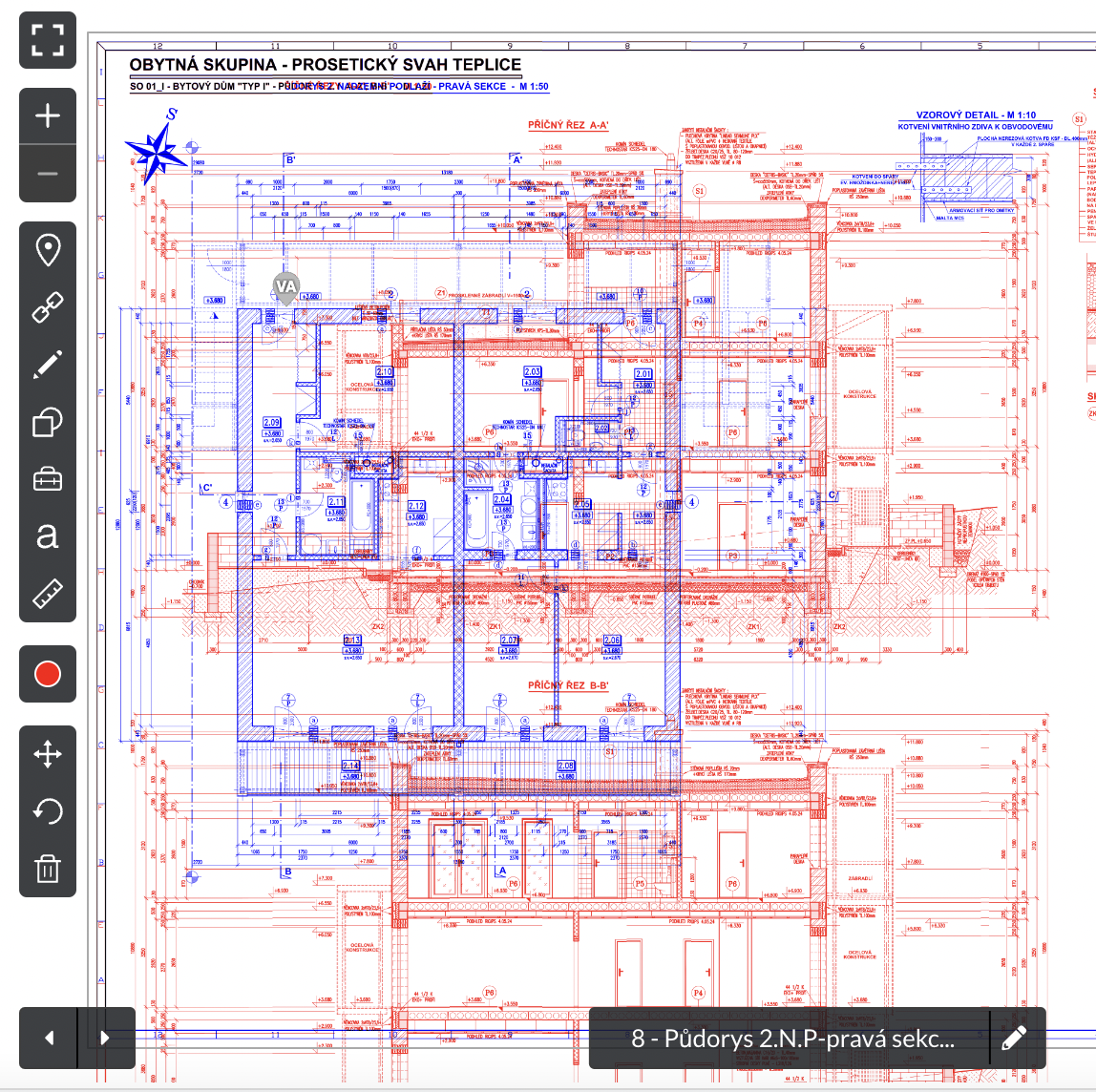

Poznámka: Porovnání dvou odlišných plánů je skvělé pro koordinaci mezi odlišnými obory, například, potřebujete-li porovnat rozmístění osvětlení s architektonickým plánem.
Tip: Můžete také exportovat obrázek tohoto porovnání tak, že rovnou kliknete na možnost „Akce“ nad porovnávanými plány a následně na možnost „Exportovat“. Soubor s obrázkem se vám uloží do počítače.
Export porovnání stránek ve formě obrázku
Tip: Pokud je znázornění nepřehledné, můžete skrýt úkoly, označení, přílohy, odkazy a/nebo fotografie kliknutím na ikonu oka v pravém horním rohu obrazovky:
Červená ikona oka znázorňuje, že je použit filtr
Porovnávání stránek v mobilu (iOS a Android)
Stránky můžete porovnávat také na svém zařízení iOS nebo Android.

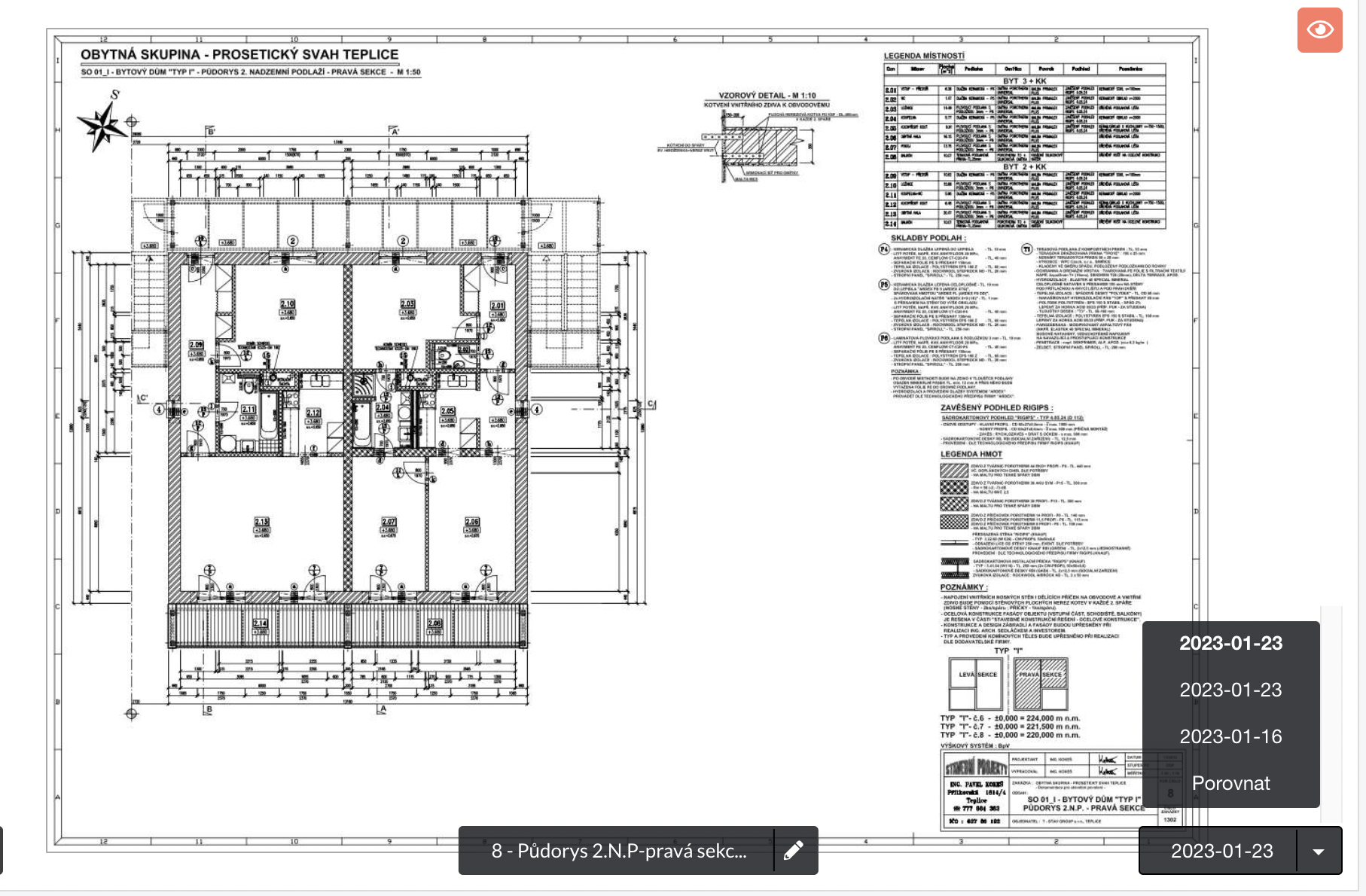

Pro porovnání plánů otevřete plán, vyberte verzi a v levém spodním rohu klikněte na „Porovnat“.
Následně budete vyzváni k výběru stránky nebo verze, kterou si přejete porovnat. Stránky vyrovnejte tak, aby byly správně orientovány, a klikněte na „Porovnat“ v pravém horním rohu.
Do zobrazení porovnání můžete přidat označení nebo úkoly.
Tato označení a úkoly se uloží do první, tedy horní, stránky.
Poznámka: Kdybychom přidali označení do výše uvedeného příkladu, zobrazila by se na stránce E.4
Stránky plánů se správně nepřekrývají, co mám dělat?
Pokud při porovnávání dvou stránek plánu zjistíte, že jedna ze stránek není správně zarovnaná nebo je mnohem větší než ta druhá, je velmi pravděpodobné, že stránky mají odlišné rozměry. Porovnání pak může vypadat takto, kdy vrchní stránka je mnohem větší než ta spodní:
Pokud máte přístup přímo k souborům plánů, nebo pokud stránky exportujete z aplikace Fieldwire, takže soubory máte, můžete ověřit rozměry stránky ve čtečce/editoru PDF, jako například Adobe Acrobat, zkontrolováním „Vlastností dokumentu“.
Nástroj aplikace Fieldwire pro porovnávání funguje pouze tehdy, mají-li plány stejné rozměry. Mají-li plány, které chcete porovnat, odlišné rozměry stránky, musíte poslat soubory vašemu projektantovi nebo týmu designerů, aby rozměry plánů změnili. Následně kopie znovu nahrajte do aplikace Fieldwire. Můžete také sdílet tento článek, který se podrobněji zabývá tím, jak formátovat pro aplikaci Fieldwire soubory plánů.
Další informace
Tyto články centra nápovědy více přibližují funkce dostupné v záložce „Plány“.
