Přehled

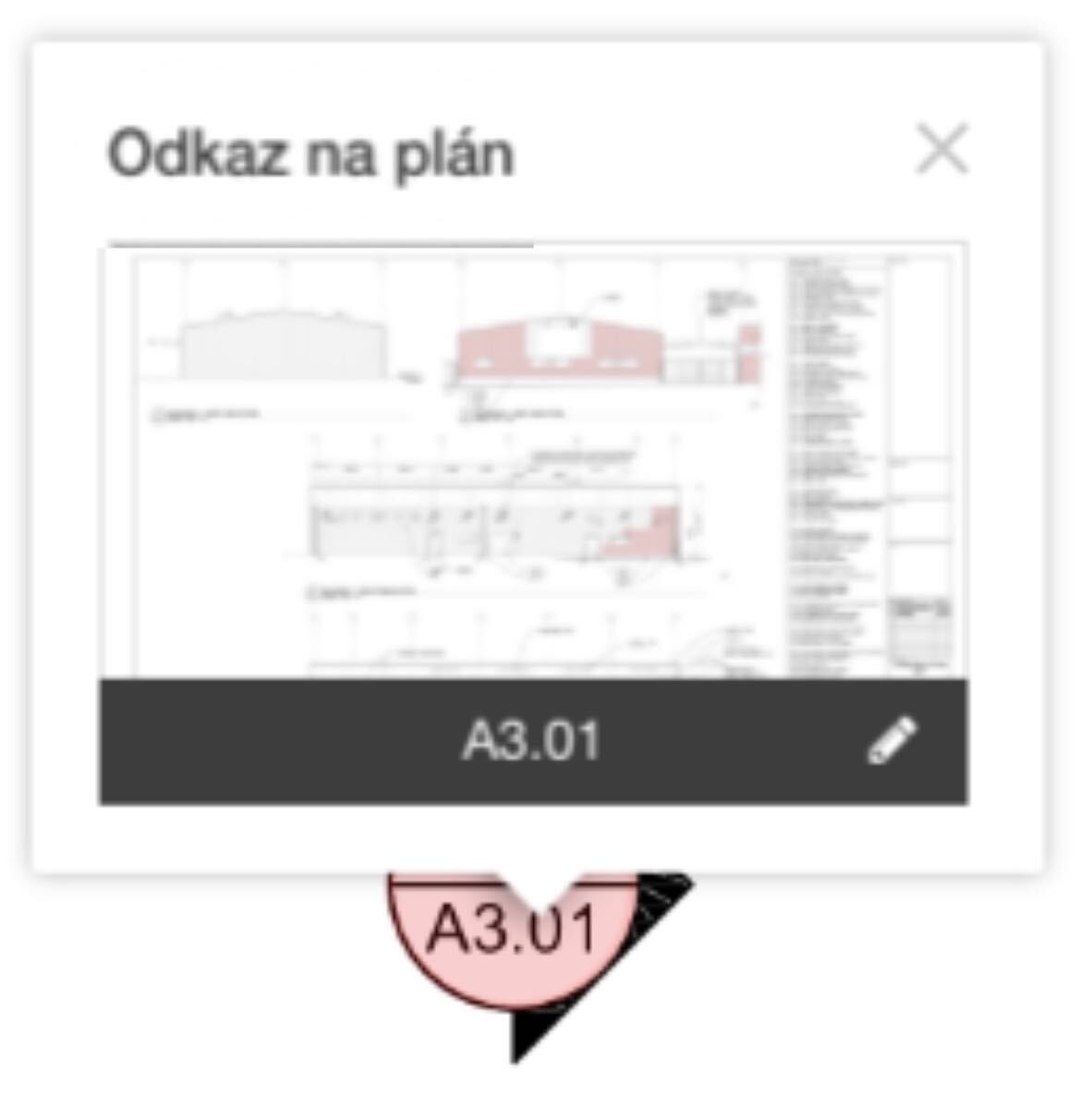

Poté, co nahrajete plány, veškeré popisky detailů, sekcí a pohledů by se v plánech měly automaticky aktivovat a měly by se vytvořit červené hypertextové odkazy. To umožní komukoli, kdo si plány zobrazí, mezi nimi snadno přecházet.
| PŘED | PO |
Pokud se vaše hypertextové odkazy automaticky neaktivují, zkontrolujte prosím následující.
Jak opravit chyby v hypertextových odkazech
| Důvod: | Vysvětlení: |
Řešení: |
| Čas: | Pokud jste plány právě nahráli, může trvat i několik minut, než se hypertextový odkaz aktivuje. Nahrání velkého množství plánů najednou může prodloužit dobu, která je potřeba, aby se hypertextové odkazy vyplnily. |
Počkejte 24 hodin, aby se odkazy nahrály. |
| Název plánu: | Číslo stránky v aplikaci Fieldwire musí přesně odpovídat popisku. (Viz příklad níže) | Pokud tomu tak není, můžete velmi rychle oskenovat čísla a popisy stránek najednou. Můžete také změnit názvy stránek a hypertextové odkazy by se měly vygenerovat. |
| Název plánu: | Aplikace Fieldwire pojmenuje a automaticky vygeneruje hypertextové odkazy pro plány, jejichž název sestává ze dvou znaků ve formátu písmeno (A-Z) + číslice(0-9). |
Plány s názvy jako „AA“, nebo „11“ se neaktivují. Upravte název stránky tak, aby obsahoval písmeno a číslici. Například „A1“ se aktivuje. |
Chyby v hypertextových odkazech způsobené názvem plánu
Příklad: V následujícím popisku bude aplikace Fieldwire hledat stránku očíslovanou „A1.01“.
| SPRÁVNĚ |
Číslo stránky: odpovídá popisku Popis: na druhém řádku |
|
| NESPRÁVNĚ |
Číslo stránky: neodpovídá popisku Popis: na stejném řádku jako číslo stránky |
|
| NESPRÁVNĚ |
Číslo stránky: neodpovídá popisku Číslo stránky: obsahuje verzi |
Jak opravit další chyby v hypertextových odkazech
| Nečitelný popisek nebo číslo stránky | Plány mohly být nahrány s chybami nebo rozostřenými poli, a proto nástroj OCR není schopen rozpoznat jejich názvy. To může nastat také v případě, že řádky nebo označení v plánech samotných zasahují do hypertextového odkazu. | Plány opravte a nahrajte je znovu. |
| Oskenované dokumenty | Oskenované dokumenty ve formátu PDF jsou, co se hypertextových odkazů týče, přirozeně problematické, protože tento formát bývá nižší kvality. Nástroj OCR aplikace Fieldwire funguje nejlépe se soubory PDF s textovou (strojově čitelnou) vrstvou, takže musíte své plány exportovat z aplikace AutoCAD do textového formátu PDF. |
Nahrajte sady plánů ve strojově čitelném formátu PDF (s textovou vrstvou), tj. nastavte jako formát pro export z aplikace CAD nebo REVIT vektorový soubor PDF. |
| Druh písma | Pokud písmo použité pro tisk hypertextových odkazů není TrueType, písmo s pevnou šířkou, tj. strojově čitelné písmo, OCR skener aplikace Fieldwire je nebude moci oskenovat. Více informací o druzích písma naleznete v tomto článku: Jak mám pro aplikaci Fieldwire formátovat soubory plánů? | Ujistěte se, že je ve vašem plánu použito písmo s pevnou šířkou, TrueType, a znovu jej nahrajte do aplikace Fieldwire. |
Poznámka: Pokud jste výše uvedené možnosti vyloučili a vaše hypertextové odkazy stále nejsou aktivní, napište nám na support@fieldwire.com, abychom vám mohli pomoci.
Další informace
V těchto článcích zaměřených na řešení problémů se dozvíte bližší informace o tom, jak upravit názvy plánů, aby se hypertextové odkazy mohly aktivovat.
