Přehled
Nástroje pro měření jsou po otevření jednoho z vašich plánů dostupné na hlavní liště s nástroji označení. Tyto nástroje vám umožňují kalibrovat vzdálenost, určit délku a plochu rovnou zaznamenat do plánů.
Pokud máte na plánech vytištěné měřítko, náš software automaticky měřítko přečte a výkres pro vás zkalibruje. Funguje to ovšem pouze v případě, že měřítko je textové či vektorové.

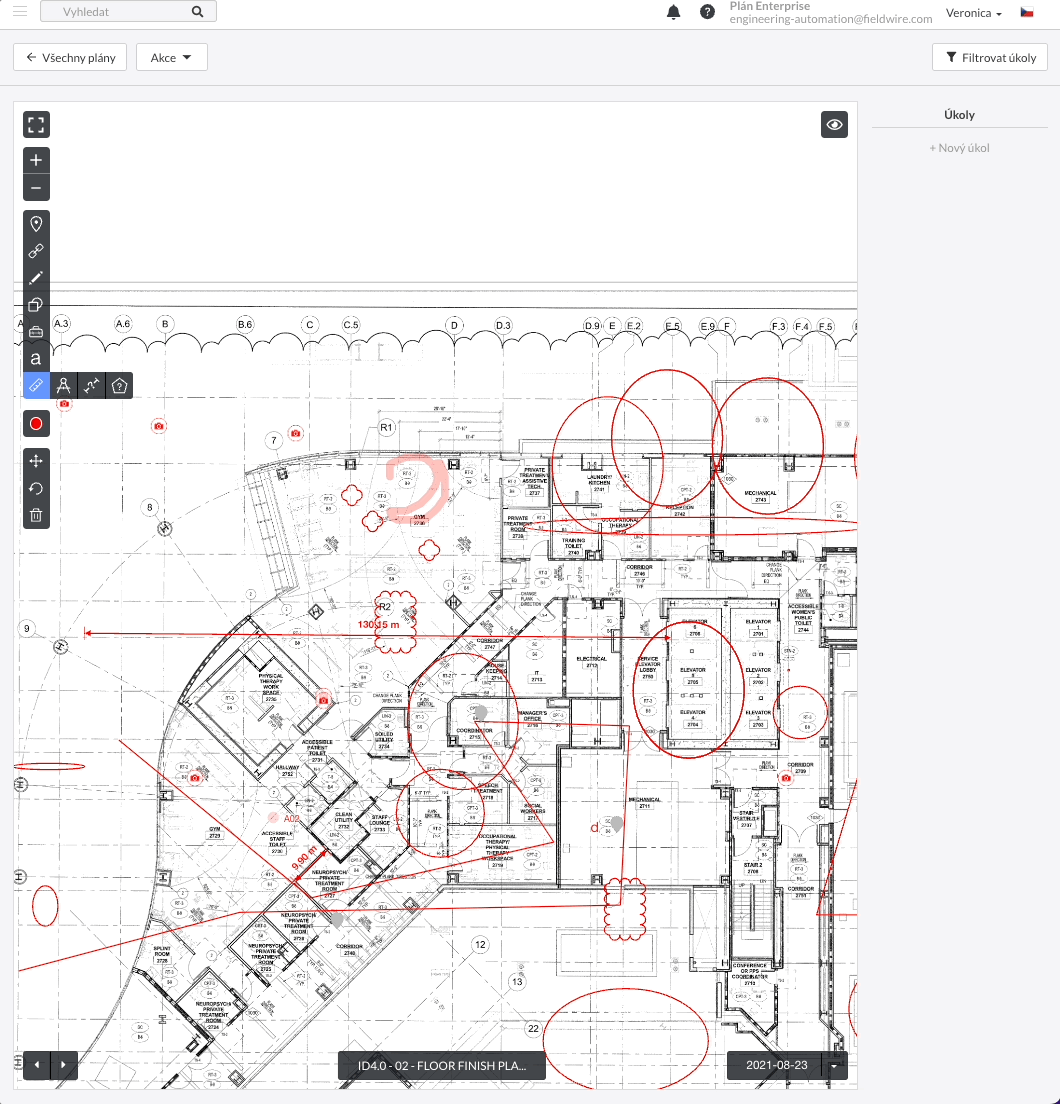

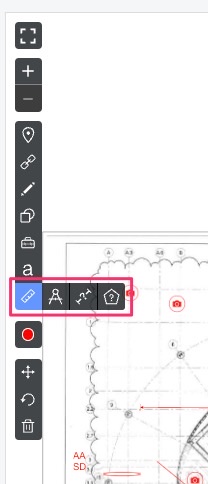

Potvrdit si, že se softwaru OCR podařilo rozpoznat a zkalibrovat měřítko stránky plánu, můžete tak, že kliknete na ikonu měření a zobrazí se vám možnosti nástrojů pro vzdálenost a plochu.
Pokud se nezobrazí, měřítko stránky plánu bude třeba zkalibrovat.
.
Kalibrační nástroj

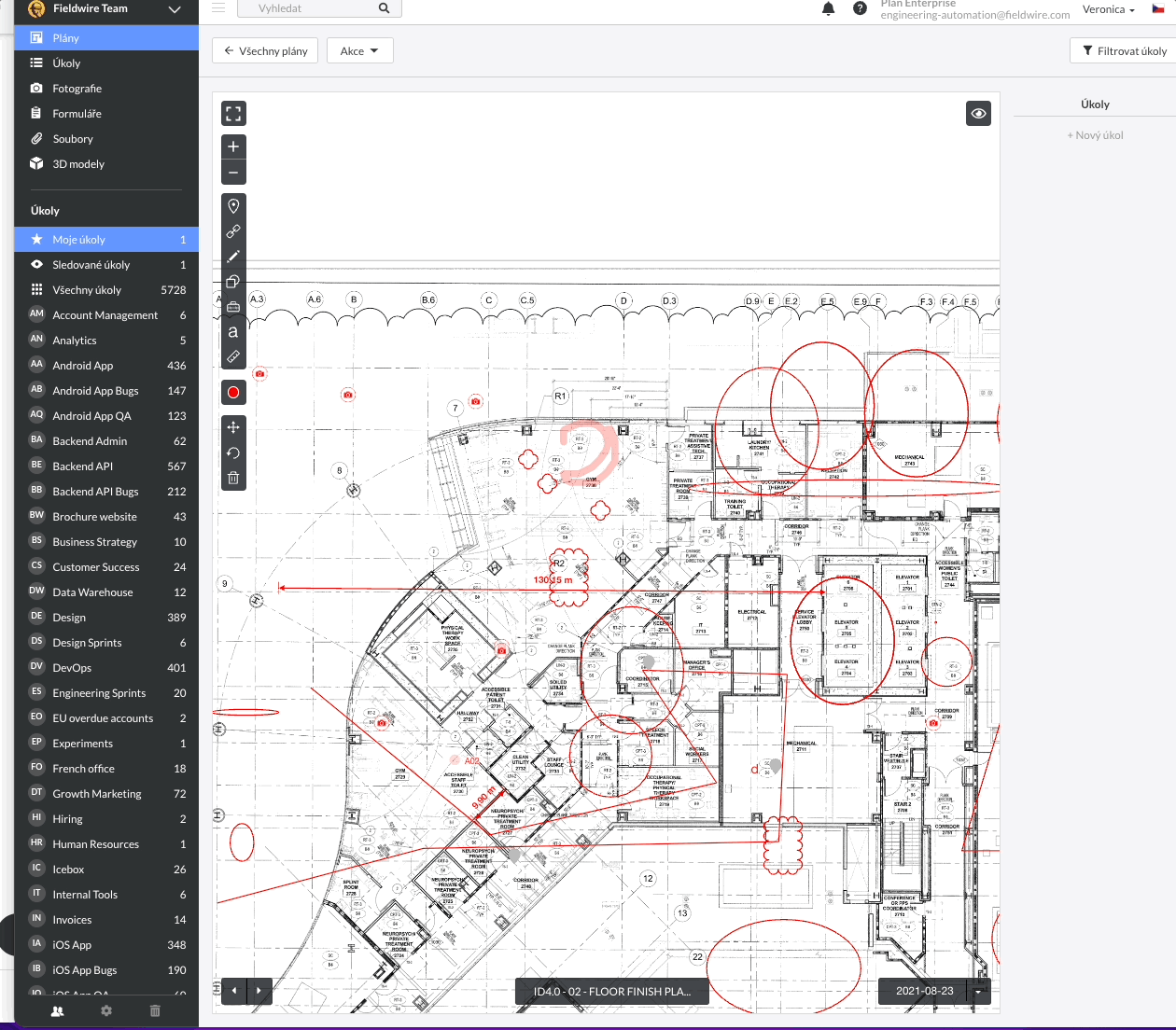

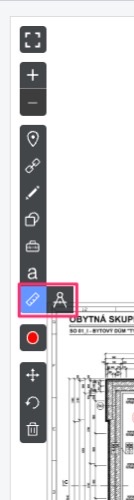

Tento nástroj použijte k vytvoření první délkové kóty a určení standardního měřítka vzdálenosti na plánu. Nástroj je označen symbolem otazníku mezi dvěma protichůdnými šipkami. Než plán zkalibrujete bude to jediný nástroj, který v této nabídce uvidíte (jakmile zkalibrujete měřítko plánu, zobrazí se vám i další měřicí nástroje).

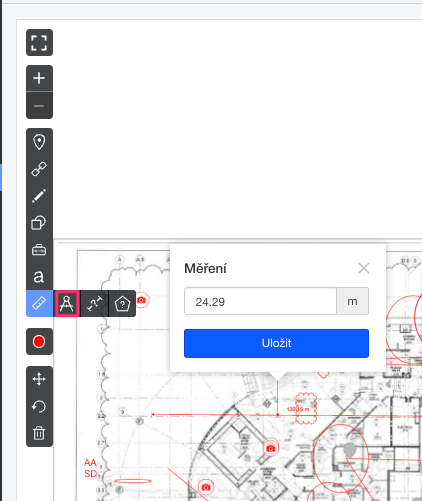

Při kalibrování vzdálenosti klikněte jednou na plán a táhněte přes něj linku, dokud nedosáhnete požadované délky. Pro ukončení znovu klikněte a zobrazí se vám okno, do kterého můžete zadat míru ve stopách/palcích nebo metrech. Jakmile máte míru uloženou, každé měření vzdálenost, které následně přidáte, bude automaticky určeno dle této počáteční kalibrace.
Tip: Když na webu podržíte při používání měřicích nástrojů klávesu „Shift“, linka se vykreslí pod přesným úhlem, takže můžete zadávat i konkrétní úhly.
Poznámka: Pokud změníte měřítko plánu, stávající míry budou novému měřítku uzpůsobeny.
Kalibrace měřítka na několika plánech najednou
Na webu vyberte u každého plánu, u kterého chcete kalibrovat měřítko zaškrtávací pole vedle miniatury plánu. Pokud chcete vybrat celou sadu, stačí zakliknout zaškrtávací pole vedle složky plánu.

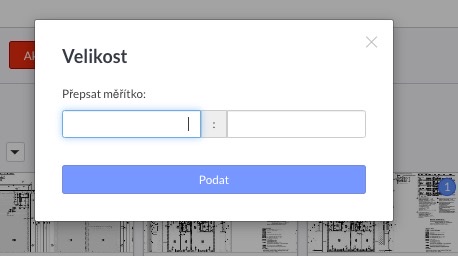

Jakmile máte plány vybrané, klikněte na červené tlačítko „Akce“ v horní části hlavní stránky „Plány“ a vyberte „Úprava rozměrů“. Zde můžete zadat poměr měřítka, které plány mají mít:
Nástroj pro vzdálenost
Tento nástroj použijte, pokud chcete míry vzdáleností zaznamenat přímo na plány. Délka je automaticky vypočítána podle prvotního měření provedeného kalibračním nástrojem. Tento nástroj je symbolizován pravítkem.
Když měříte vzdálenost na mobilním zařízení, budete moci použít lupu, aby vaše měření bylo přesné.
Nástroj plochy
Tento nástroj použijte pro změření plochy v určitém tvaru. Symbolem tohoto nástroje je vyplněný mnohoúhelník. Pro vybrání tohoto nástroje klikněte nejprve na plán a použijte linii, která se objeví na kraji měřené oblasti. Pokaždé když kliknete, vytvoří se v tvaru nový bod.
Váš tvar musí mít minimálně tři body, aby byla vymezena měřená plocha. Bodů ale můžete použít tolik, kolik k vymezení požadované plochy potřebujete. Dvojitým kliknutím ukončíte vymezení tvaru. Měření se následně automaticky zobrazí ve středu tvaru.
Na mobilním zařízení můžete opět použít lupu, abyste měli jistotu, že vymezení plochy je přesné. Jakmile ji máte vymezenou, dvojím klepnutím označení ukončíte:
Změny jednotek měření

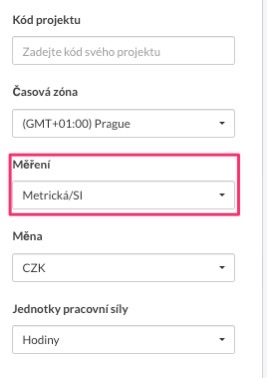

Používané jednotky měření u těchto nástrojů můžete změnit na stránce „Nastavení“ v jakémkoli projektu. Tam najdete sekci „Měření“, kde si můžete vybrat mezi možnostmi „US/imperiální“ (stopy a palce) nebo „Metrická/SI“ (metry). Toto nastavení bude mít dopad na všechna měření na plánech, která jste v minulosti provedli, i ta, která provedete v budoucnu.
Poznámka: V současné době není možné používat v metrickém systému míry v milimetrech. Pokud byste tuto funkci potřebovali, obraťte se na nás na e-mailu support@fieldwire.com. Každý „hlas“ od uživatelů bereme v potaz při rozhodování o tom, jak produkt do budoucna vylepšit.
