Frage
Ich habe soeben meine Planblätter in Fieldwire hochgeladen, aber ich sehe keine Hyperlinks wie erwartet. Was ist passiert, und wie kann ich das Problem lösen?
Antwort
Nachdem Sie Ihre Pläne hochgeladen haben, sollten alle Detail-, Schnitt- und Höhenbeschriftungen auf den Plänen automatisch aktiviert werden und rote Hyperlinks erzeugen. Diese dem Benutzer, der auf die Pläne zugreift, ermöglichen ein einfaches Navigieren zwischen den Plänen.
| VORHER | NACHHER |
Wenn Ihre Hyperlinks jedoch nicht automatisch aktiviert werden, gibt es einige mögliche Ursachen dafür. Im Folgenden finden Sie einige konkrete Beispiele und Erläuterungen.
Behebung von Hyperlink-Fehlern
| Ursache: | Erklärung: |
Lösung: |
| Zeit: | Wenn Sie die Pläne gerade hochgeladen haben, kann es einige Minuten dauern, bis die Hyperlinks aktiviert sind. Das gleichzeitige Hochladen einer großen Anzahl von Plänen kann dazu führen, dass die Hyperlinks länger benötigt werden, um angezeigt zu werden. |
Warten Sie 24 Stunden, bis Ihre Hyperlinks geladen sind. |
| Planbezeichnung: | Die Blattnummer in Fieldwire muss genau mit dem Callout übereinstimmen. (Siehe Beispiele unten) | Ist dies nicht der Fall, können Sie sehr schnell die Blattnummern und Beschreibungen im Set scannen. |
| Planbezeichnung: | Fieldwire verfügt über automatische Hyperlinks für zweistellige Plannamen, wenn die Plannamen im Format Buchstabe (AZ) + Ziffer (0-9) vorliegen. |
Pläne mit Namen wie „AA“ oder „11“ werden nicht aktiviert. Passen Sie das Blatt so an, dass es einen Buchstaben und eine Zahl enthält. Zum Beispiel wird „A1“ aktiviert. |
Fehler bei der Verknüpfung von Plannamen
Beispiel: Im folgenden Aufruf wird Fieldwire nach einem Blatt mit der Nummer „A1.01“ suchen.
| KORREKT |
Blatt Nr.: entspricht dem Aufruf Beschreibung: in der zweiten Zeile |
|
| INKORREKT |
Blatt Nr.: stimmt nicht mit dem Aufruf überein Beschreibung: in derselben Zeile wie Blatt Nr. |
|
| INKORREKT |
Blatt Nr.: stimmt nicht mit dem Aufruf überein Blatt Nr.: enthält die Version |
So beheben Sie zusätzliche Hyperlink-Fehler
| Unsichtbare Beschriftung oder Blattnummer | Möglicherweise wurden Ihre Pläne mit Fehlern oder unscharfen Bereichen hochgeladen, sodass die OCR die Plannamen beim Scannen nicht erkennen kann. Dies kann auch passieren, wenn Linien oder Markierungen aus den Plänen selbst die Hyperlink -Details überlagern. | Korrigieren Sie die Pläne und laden Sie sie erneut hoch. |
| Gescannte Dokumente | Eingescannte PDF-Dateien haben naturgemäß Probleme mit Hyperlinks, da die Qualität der PDF-Dateien in der Regel geringer ist. Die OCR von Fieldwire funktioniert am besten mit textbasierten (lesbaren) PDF-Dateien. Stellen Sie außerdem sicher, dass Sie Ihre Pläne im Textformat aus AutoCAD in PDF exportieren. |
Laden Sie lesbare (textbasierte) PDFs Ihrer Plansätze hoch, dh wählen Sie Vektor-PDFs als das Format, das aus CAD oder REVIT exportiert wird. |
| Schriftart | Wenn die Schriftart, mit der Sie Ihre Hyperlink- Angaben drucken, keine TrueType-Schriftart ist, dh eine lesbare Schriftart, dann kann der OCR-Scanner von Fieldwire sie nicht scannen. Weitere Informationen über Schriftarten finden Sie in diesem Artikel: Wie sollte ich meine Plandateien für Fieldwire formatieren? | Vergewissern Sie sich, dass Ihre Pläne eine TrueType-Schriftart (nicht proportional (monospaced) verwenden, und laden Sie sie erneut in Fieldwire hoch. Wenn Sie aus AutoCAD exportieren, sollten Ihre Exporteinstellungen auf "Explodierter Text" (_EXPLODE) eingestellt sein. |

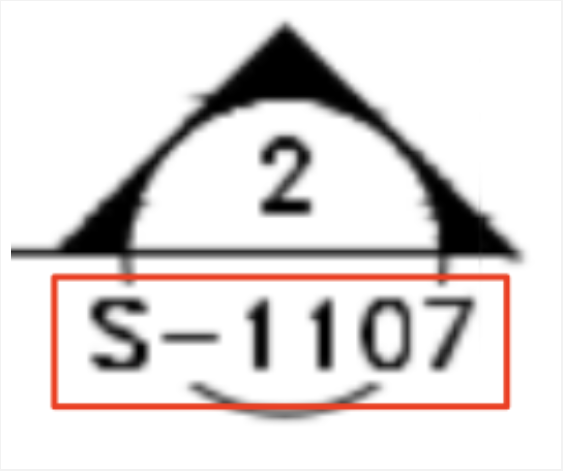

| Der Text wird außerhalb des Kreises angezeigt |
Stellen Sie sicher, dass sich der Text innerhalb des Markierungskreises befindet. |
Hinweis: Wenn Sie diese Möglichkeiten ausgeschlossen haben und Ihre Hyperlinks nicht aktiviert sind, kontaktieren Sie uns bitte unter support@fieldwire.com , damit wir Ihnen helfen können.
