Überblick und Hintergrund

Das Ansehen und Markieren von Plänen ist eine integrierte Funktion von Fieldwire. Nutzen Sie Markierungen für Bestandsaufnahmen, zur Kennzeichnung bestimmter Arbeitsbereiche und zur Verfolgung des Arbeitsfortschritts.

Jeder, der an Ihrem Fieldwire-Projekt arbeitet, kann dieselben öffentlichen Markierungen auf Ihren Plänen sehen, egal ob er sich über die Fieldwire-Website oder unsere mobilen Apps anmeldet. Außerdem werden Markierungen automatisch auf neue Versionen von Plänen übertragen, wenn Sie diese hochladen, so dass Sie in der Lage sind, einen Überblick darüber zu behalten, wann die Markierungen hinzugefügt wurden.

In diesem Artikel geht es um die Nutzung von Markierungen in der mobilen Version von Fieldwire.

Abonnements: Basic, Pro, Business und Business Plus
Berechtigungen: Projektadministratoren und -mitglieder können öffentliche und private Markierungen erstellen, Projektmitarbeiter können nur private Markierungen erstellen.
Plattformen: iOS/Android, aber im Web ist es dasselbe.

Inhaltsverzeichnis

Planansicht

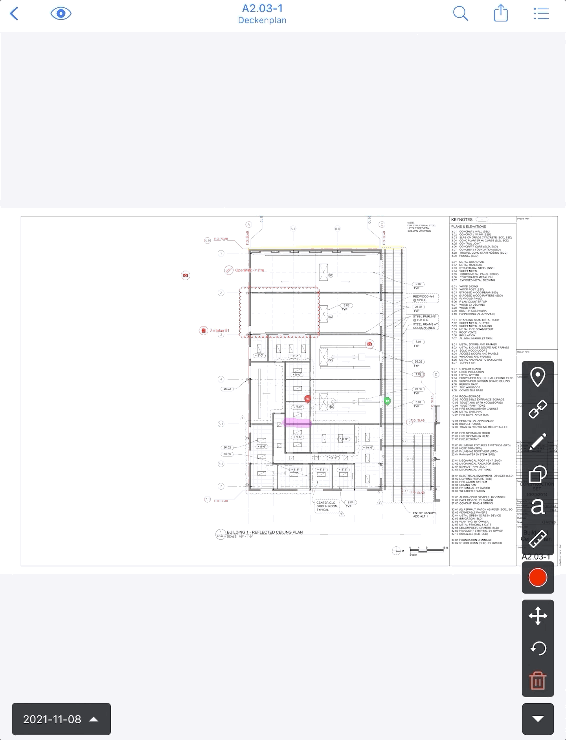

Nachdem die Pläne in die Kontingentprojekte hochgeladen wurden, können Sie sie in der mobilen Version von Fieldwire unter der Registerkarte "Pläne" einsehen. Wählen Sie eine der Plan-Kacheln aus, um die Planansicht zu öffnen:

Hinweis: Die blaue Zahl in der unteren rechten Ecke der Plan-Kachel zeigt die Anzahl der Aufgaben auf dem Plan selbst an. Sie können die Kategorieauswahl anpassen, dadurch werden Ihnen nur die Aufgaben angezeigt, die dieser Kategorie zugeordnet sind.

Ältere Versionen anzeigen

Um die älteren Versionen des Plans anzuzeigen, wischen Sie nach oben - in der Mitte der Seite befindet sich ein Wasserzeichen, das anzeigt, dass es sich um eine veraltete Version handelt:

Sie können auch die angezeigte Version ändern oder Versionen vergleichen (oder andere Pläne), indem Sie den Versionswähler in der unteren rechten Ecke anklicken:

Hinweis: Die Option, einen Plan zu vergleichen, ist für Projekte verfügbar, die unter die Pro- und Business-Abonnements fallen.

Plan teilen

Nutzen Sie die Option "Teilen", um einen "PDF-Export" oder ein "beschnittenes Bild" des Blattes per E-Mail zu versenden. Beachten Sie, dass Sie unter iOS in der "Mail"-App angemeldet sein müssen, um den Plan per E-Mail zu versenden, während Sie unter Android nicht in der Mail-App angemeldet sein müssen, um den Plan per E-Mail zu versenden:

Symbolleiste für die Markierung

Wählen Sie das Pfeilsymbol in der unteren rechten Ecke, um die Symbolleiste für die Markierung zu erweitern. Projekt Admins und Mitglieder können dann alle Markierungswerkzeuge sehen:

Projekt-Follower haben Zugang zu Aufgaben und können private Markierungen erstellen:

Hinweis: Fotos, die direkt an Pläne, Formulare und Leistungsanfragen angehängt sind, können jetzt markiert werden. Um die Markierung zu löschen, müssen Sie auf die Markierung selbst auf dem Foto drücken, woraufhin ein Popup-Fenster erscheint. So können Sie die Markierung löschen.

Aufgaben

Aufgaben sind ein neutraler, transparenter Weg, um Fragen, Beobachtungen und Probleme auf sichtbare und einfache Weise zu dokumentieren. Sie können Aufgaben direkt aus der Symbolleiste für die Markierung erstellen und sie an bestimmten Stellen in Ihren Plänen zuweisen:

In der rechten Seitenleiste können Sie alle mit dem Plan verbundenen Aufgaben anzeigen. Sie können die Aufgaben nach Kategorie, Empfänger oder Status filtern und die Aufgaben nach gemeinsamen Attributen sortieren. Wenn Sie möchten, dass eine Aufgabe mit einem Plan verknüpft wird, aber nicht unbedingt an einen Bereich des Plans "angeheftet" ist, können Sie die linke Seitenleiste nutzen, um hier eine Aufgabe zu erstellen:

Hinweis: Die Form der Aufgabe ist ein Hinweis auf ihre Verbindung mit einem Plan. Die Aufgabennadeln bedeuten, dass die Aufgaben mit einer bestimmten Stelle auf dem Plan verbunden sind. Eine "Diamantaufgabe" hingegen bedeutet, dass die Aufgabe mit einem Blatt verbunden ist, aber nicht unbedingt mit einer bestimmten Stelle auf einem Plan.

Hinweis: Bei geschachtelten Orten werden Orte im Kontext anderer geschachtelter Orte geordnet, im Gegensatz zur Gruppierung von Orten nach ähnlichen Namen.

Lesen Sie mehr über Aufgaben in diesen Artikeln:

Anhänge

Mit dem Link-Tool können Sie Hyperlinks zu Plänen, Fotos, Dateien und Formularen direkt auf dem gewünschten Plan hinzufügen:

Anmerkung: Fortschrittsfotos dienen nur der Dokumentation. Wenn es ein Problem oder eine Aktion gibt, die weiterverfolgt werden muss, oder wenn Sie den Abschluss verfolgen, fügen Sie stattdessen eine Aufgabe mit Fotos hinzu. Wie bei Foto-Hyperlinks können Aufgaben beliebig viele Bilder enthalten.

Die erste Möglichkeit besteht darin, einen Link zu einem anderen Planblatt hinzuzufügen.

Mit der zweiten Option, dem Kamerasymbol, können Sie ein Foto an Ihren Plan anhängen.

Hinweis: In der mobilen Version von Fieldwire können Sie auf diese Weise kein bereits vorhandenes Foto aus der Registerkarte Fotos mit dem Planblatt verknüpfen. Sie können jedoch Fotos mit der Kamera Ihres Mobilgeräts aufnehmen, was durch das Kamerasymbol in der oben hervorgehobenen Abbildung angezeigt wird. Diese Fotos werden dann auf der Registerkarte Fotos in Fieldwire gespeichert.

Mit der dritten Option, dem Büroklammer-Symbol, können Sie Dateien an Ihre Planblätter anhängen. By selecting this option, you are able to add new and existing Files to your plan sheets.

Wenn Sie "Neue Datei" wählen, können Sie eine PDF-Datei von Ihrem Gerät oder von Box / Dropbox / Google Drive hochladen, wenn Sie diese mit Fieldwire verknüpft haben.

Wenn Sie "Vorhandene Datei" wählen, können Sie aus der Liste der Dateien wählen, die Sie bereits auf der Registerkarte "Dateien" in Fieldwire haben.

Die vierte Option, das Symbol für die Zwischenablage, ermöglicht es Ihnen, Formulare an Ihre Planblätter anzuhängen, wenn Sie ein Businessplan-Benutzer sind.

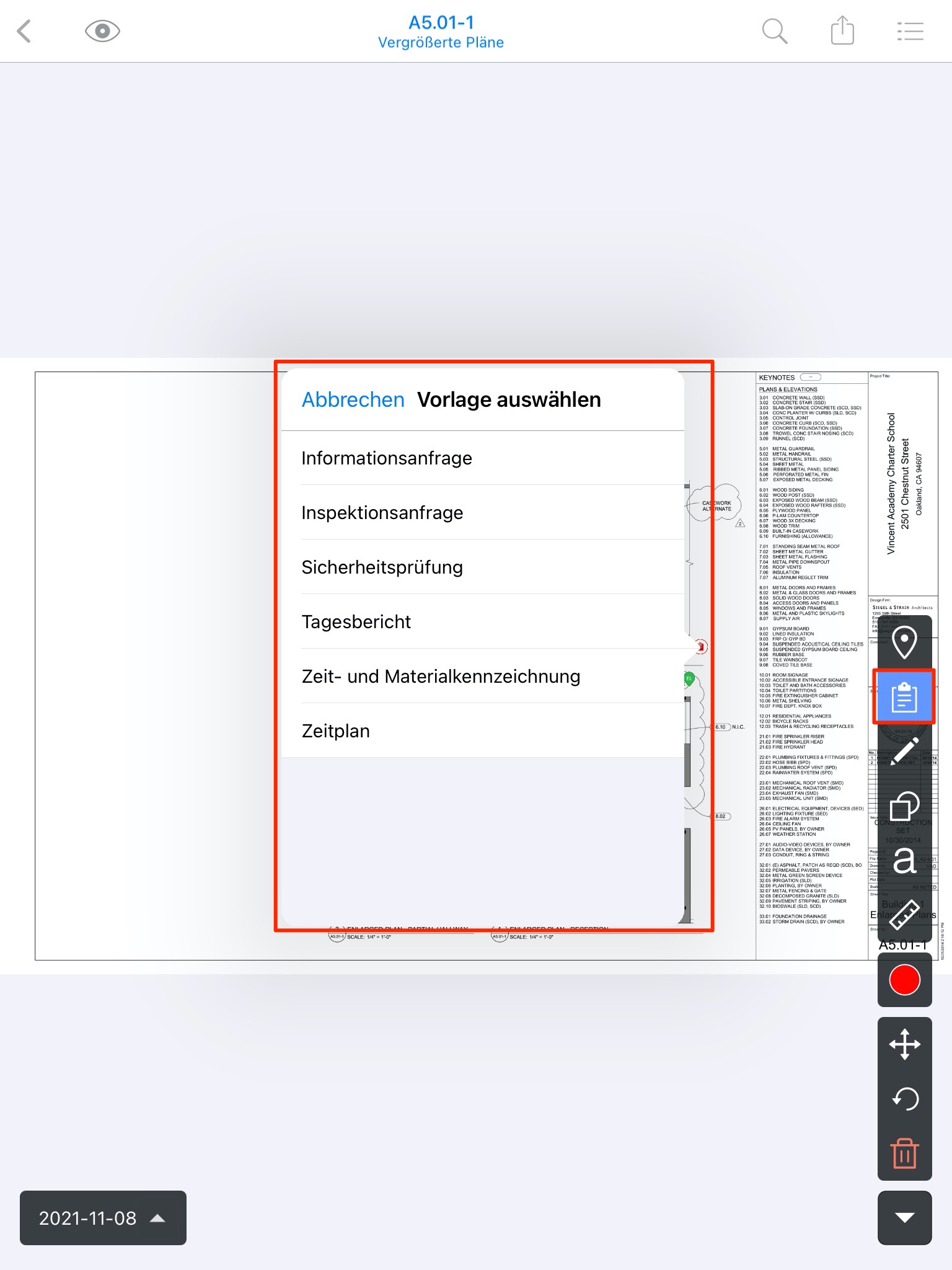

Wenn Sie das Symbol zum Planblatt hinzufügen, können Sie wählen, ob Sie ein neues Formular hinzufügen oder ein bereits vorhandenes Formular verwenden möchten. Wenn Sie "Neues Formular" wählen, werden Sie aufgefordert, die gewünschte Vorlage auszuwählen, und können dann ein neues Formular erstellen und ausfüllen.

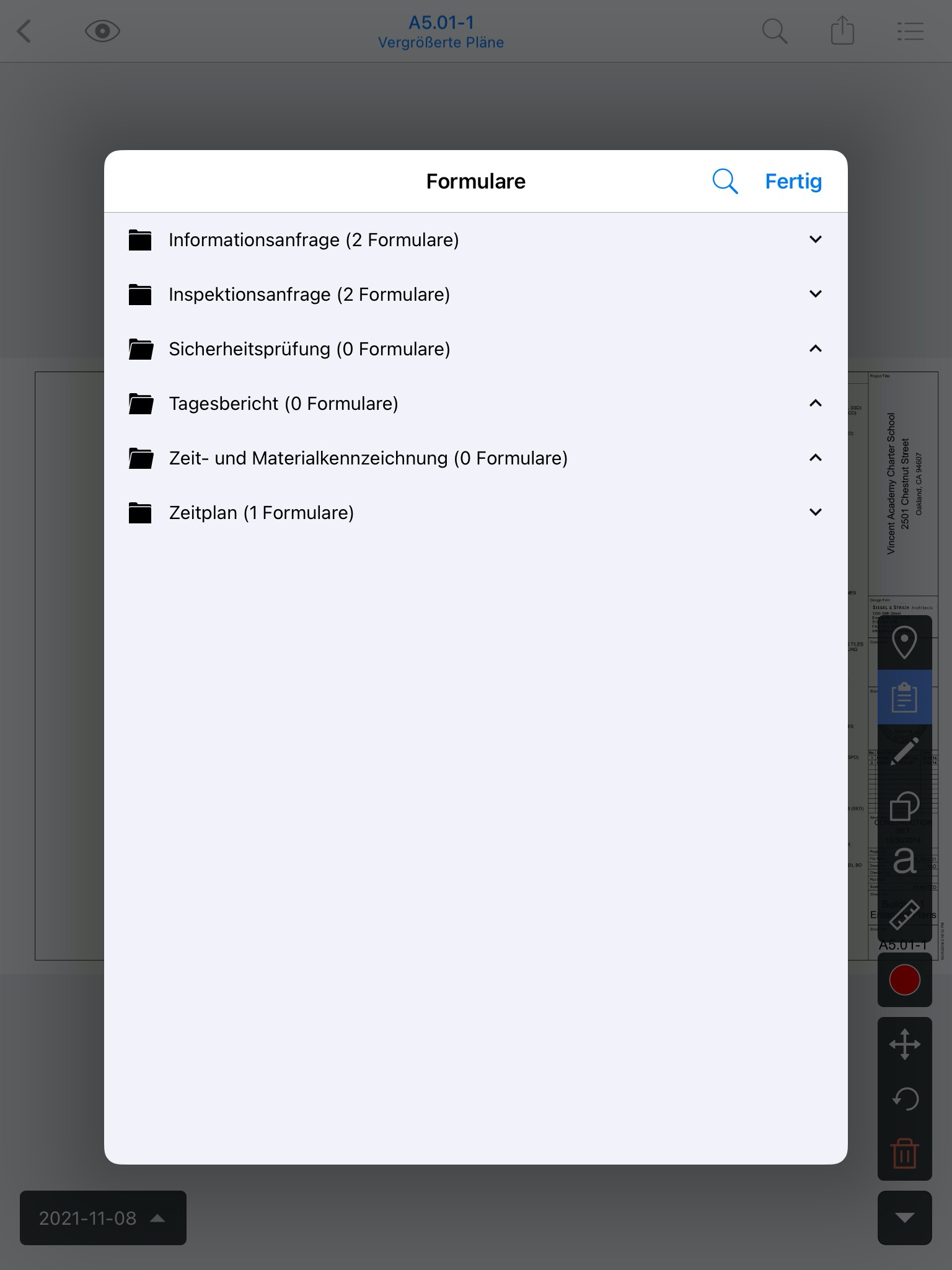

Wenn Sie "Vorhandenes Formular" wählen, können Sie alle Formulare anhängen, die bereits erstellt wurden und sich auf der Registerkarte Formulare befinden.

Markierungen

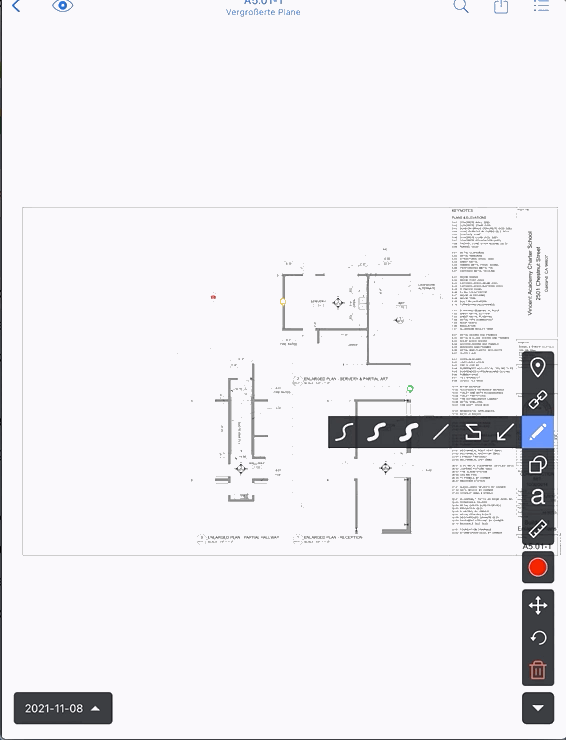

Nutzen Sie die Markierungstools, um Freiformlinien und Hervorhebungen in verschiedenen Dicken und Farben zu erstellen. Sie können auch gerade Linien, eine mehrzeilige Linie oder Pfeile hinzufügen. Sie können auch eine Vielzahl von Formen hinzufügen, darunter Wolken, Rechtecke, Kreise und ein Werkzeug für mehrzeilige Formen:

Wann immer Sie eine gerade Linie, mehrere Linien oder einen Pfeil verwenden, können Sie eine Lupe einsetzen, um sicherzustellen, dass Ihre Markierungen genau sind:

Sie können auch Textmarkierungen hinzufügen, um Notizen zu den Plänen zu machen:

Admins und Mitglieder können auch lange auf bestimmte Markierungen drücken, um deren 'Details' zu sehen und zu ändern. Diese beinhalten den Ersteller der Markierung und die Möglichkeit, die Farbe und Dicke anzupassen, wenn es sich um eine gerade Linie oder eine Scribble-Markierung handelt. Wenn es sich um eine Textmarkierung handelt, können Sie auch die Farbe, die Dicke, die Schriftgröße oder sogar den Text selbst anpassen:

Admins und Mitglieder können diese Markierungen auch duplizieren oder in der Größe verändern.

Hinweis: Projekt-Follower können nur die Details anpassen oder ihre eigenen privaten Markierungen duplizieren/vergrößern. Lesen Sie mehr darüber in diesem Artikel: Was kann ich als Projekt-Follower tun?

Markierungen löschen

Kürzlich erstellte Markierungen können durch Klicken auf die Schaltfläche "Löschen" entfernt werden. Wenn Sie auf diese Schaltfläche klicken, wird die letzte Markierung, die Sie während der aktuellen Sitzung auf dem Plan vorgenommen haben, sofort gelöscht.

Markierungswerkzeuge

Fieldwire bietet seinen Nutzern jetzt die Möglichkeit, auf ihren iOS- und Android-Mobilgeräten Symbole zu ihren Plänen hinzuzufügen!

iOS:

Android:

Diese neue Funktion steht allen Nutzern zur Verfügung. Die Markierungswerkzeuge sind in folgende Kategorien unterteilt:

Audiovisuell, Elektrisch, Feuerlöschsysteme, Geometrische Symbole und Sicherheit.

Um die Markierungssymbole zu verwenden, klicken Sie auf das unten links im Screenshot hervorgehobene Symbol, wählen Sie die gewünschte Kategorie aus, wählen Sie ein Symbol und klicken Sie auf das Planblatt, um das Symbol zu platzieren. Klicken Sie weiter auf eine beliebige Stelle des Plans, um das Symbol einzufügen.

iOS:

Android:

Hinweis: Informationen über Markierungswerkzeuge im Web finden Sie in unserem Artikel hier!

Noch ein paar Anmerkungen zu den Markierungswerkzeugen:

Zurzeit können Sie keine benutzerdefinierten Symbole erstellen. Wir haben die Kategorie "Geometrische Formen" hinzugefügt, damit Sie diese Formen als Platzhalter/generische Symbole hinzufügen können. Wir haben mit einer kleinen Bibliothek von Symbolen begonnen und sind offen für zusätzliche Wünsche! Wenn Sie möchten, dass weitere Symbole hinzugefügt werden, senden Sie bitte eine E-Mail mit einem Beispiel des Symbols an support@fieldwire.com. Wir freuen uns darauf, wenn Sie uns mitteilen, welche weiteren Symbole es in Fieldwire geben sollte!
Markierungssymbole gibt es nur auf Plänen, nicht auf Fotos.

Messungen

Fieldwire kalibriert Ihren Plan automatisch, wenn Sie ihn hochladen, sofern es sich um eine vektor- oder textbasierte PDF-Datei mit einem Maßstab handelt. Sie können Ihre Pläne auch manuell kalibrieren, indem Sie das Werkzeug "Winkelmesser" verwenden. Sobald der Plan kalibriert ist, können Sie die Werkzeuge zur Flächen- und Längenmessung nutzen, um Messungen zu Ihrem Plan hinzuzufügen:

Wenn Sie eine Flächen- oder Abstandsmessung erstellen, können Sie das Vergrößerungswerkzeug nutzen, um sicherzustellen, dass diese genau sind:

Hinweis: Wenn Sie nur den Winkelmesser sehen, wenn Sie auf das Messwerkzeug klicken, bedeutet dies, dass Ihr Plan nicht kalibriert wurde. Sie müssen dann das Werkzeug "Winkelmesser" verwenden, um eine bekannte Abmessung zu skalieren und den Plan zu kalibrieren.

Farbe auswählen

Nutzen Sie den Farbselektor, um die Farbe Ihrer Markierungen zu ändern. Viele Benutzer neigen dazu, bestimmte Farben zu verwenden, um Notizen für bestimmte Gewerke zu kennzeichnen oder um bestimmte Arbeitsbereiche zu markieren:

Hinweis: Projekt-Follower können nur private Markierungen nutzen.

Verschieben und Löschen

Wenn die Werkzeuge "Verschieben" oder "Löschen" ausgewählt sind, können Sie die jeweiligen Markierungen natürlich auch verschieben oder "löschen". Bitte beachten Sie, dass es keine Möglichkeit gibt, eine gelöschte Markierung wiederherzustellen, wenn die Option "Löschen" ausgewählt wurde. Seien Sie also vorsichtig, wenn Sie das Tool "Löschen" verwenden:

"Drücken und halten" bei angepinnten Aufgaben und Markierungen

Beim Zugriff auf einen Plan auf Ihrem mobilen Gerät können Sie auf angepinnte Aufgaben und auf bestimmte Markierungen auf dem Plan "drücken und halten", um ein Menü mit verschiedenen Optionen aufzurufen.

"Drücken und Halten" bei Markierungen

Wenn Sie auf bestimmte Markierungen, z. B. Textmarker, Linien und Formen, "drücken und halten", wird ein Menü mit Optionen angezeigt. Zu diesen Optionen gehören: "Einzelheiten", "Duplizieren", "Verschieben/Größe ändern" und "Löschen".

Formen füllen

Mit Fieldwire können Sie Ihre Formmarkierungen bearbeiten. Wenn Sie auf die Formmarkierungen drücken und halten, wird die Option "Details" angezeigt. Nachdem Sie auf "Details" geklickt haben, sehen Sie den Schaltknopf für "Ausfüllen". Um die Formfüllung zu aktivieren, müssen Sie einfach klicken. Danach ist die Form einfarbig, aber Sie können sie transparenter machen, indem Sie den Prozentsatz der Deckkraft ändern. Je niedriger der Prozentsatz ist, desto transparenter wird die Form sein.

Wenn Sie auf "Details" klicken, können Sie nicht nur die Form ausfüllen, sondern auch die Farbe ändern und Details zur Markierung wie "Erstellt von", "Erstellt am", "Zuletzt geändert von" und "Zuletzt geändert am" sehen.

Markierungen filtern

Wenn Sie viele Aufgaben und Markierungen in Ihren Plänen haben, möchten Sie vielleicht die Möglichkeit haben, eine vollständig bereinigte Version zu sehen oder nur bestimmte Ebenen, d. h. Farben, von Markierungen anzuzeigen. In der oberen linken Ecke sehen Sie ein Augensymbol, mit dem Sie genau das tun können:

Deaktivieren Sie das Kontrollkästchen "Alle Ebenen", um Ihren Plan ohne ausgeblendete Markierungen anzuzeigen, oder wählen Sie die einzelnen Aufgabentypen, Markierungsfarben und Verknüpfungstypen aus, die Sie sehen möchten.

Weitere Informationen

In diesen Artikeln finden Sie weitere Informationen über den Einsatz von Markierungen in Fieldwire:
