Resumen
Este artículo explica cómo calibrar planos 2D con un modelo 3D en Fieldwire, permitiendo a los usuarios alinear con precisión los documentos del contrato con los datos BIM. Calibrar vistas 2D y 3D ayuda a los usuarios de BIM a navegar fácilmente entre el plano y el modelo, asegurando que los equipos puedan referenciar la información correcta en el contexto adecuado, sin necesidad de otras herramientas avanzadas.
Tabla de Contenidos
Cómo Calibrar
Para calibrar modelos 2D a 3D, necesitas los siguientes requisitos:
- Debes ser Administrador del proyecto
- Tener hasta 10 modelos 3D en tu proyecto.

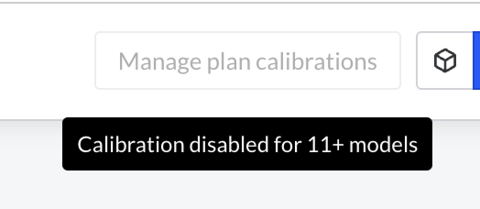

Nota: Si has subido 11 o más modelos al módulo 3D, la calibración está deshabilitada. Verás una nota al pasar el cursor sobre el botón "Administrar calibraciones de plano" desactivado.
Además, debes seguir estos pasos:
- Ve a la pestaña de modelos 3D donde se cargará automáticamente la vista federada
- Nota: Para calibrar, primero debes esperar a que todos tus modelos se carguen.
- Haz clic en el botón Administrar calibración de plano
- Haz clic en el botón + Nueva elevación
- Ingresa un Nombre de elevación
- Por ejemplo, piensa en lo que verías en los botones del ascensor: ‘Nivel de planta baja’, ‘Vestíbulo’, ‘Primer piso’, etc.
- Ingresa un Valor de elevación
- Esto es algo que encontrarías en tu modelo o en tus planos de planta.
- Se refiere a la altura sobre el suelo.
- Nota: Actualmente, estos valores solo pueden estar en metros
- Haz clic en Crear elevación
La elevación se guardará en la vista Administrar calibración de plano.
Elevaciones BIM Automáticas

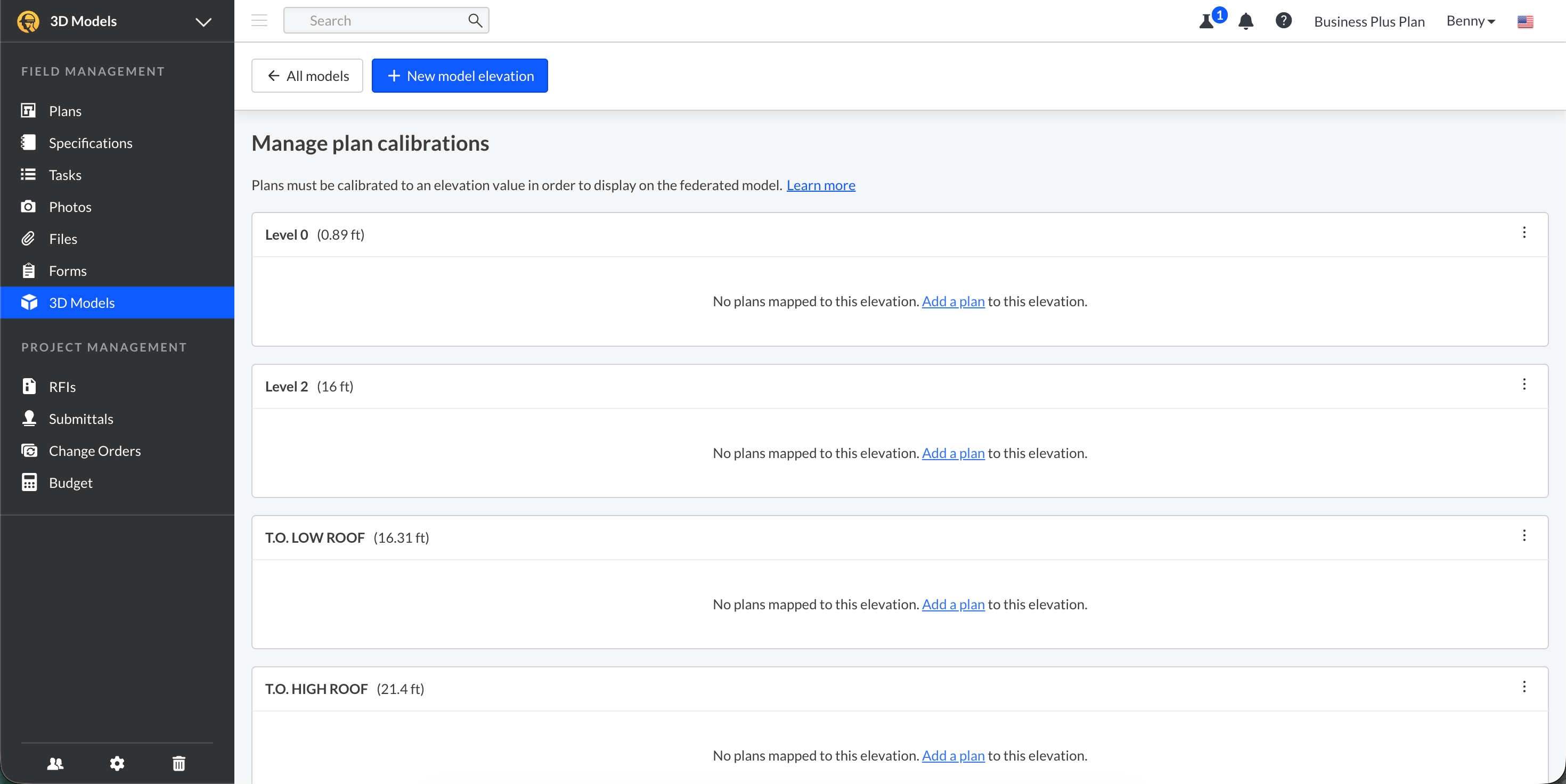

Fieldwire crea automáticamente Elevaciones BIM basadas en los datos de elevación encontrados en tus modelos 3D cargados. Estas elevaciones generadas por el sistema hacen que sea más rápido y fácil comenzar a calibrar planos, especialmente para proyectos grandes o de múltiples niveles.
Cómo Funcionan las Elevaciones Automáticas
Cuando cargas un modelo 3D que incluye metadatos de elevación:
- Fieldwire identifica los nombres de elevación y los valores de altura asociados.
- Las elevaciones se crean automáticamente y se agregan a la página Administrar calibraciones de plano.
- Si ya tienes elevaciones creadas, el sistema aún añadirá cualquier elevación nueva identificada del último modelo.
- No se crean valores duplicados de elevación.
- Ejemplo: Si tanto el Modelo A como el Modelo B contienen una elevación en 0.00m, Fieldwire solo generará esta elevación una vez.
Manejo de Unidades
Fieldwire asegura que los valores de elevación siempre coincidan con la configuración de unidades de tu proyecto:
- Si el modelo incluye unidades de elevación, se convierten automáticamente al sistema de unidades seleccionado para tu proyecto.
- Si el modelo no incluye información de unidades, Fieldwire creará las elevaciones asumiendo que el modelo coincide con las unidades del proyecto.

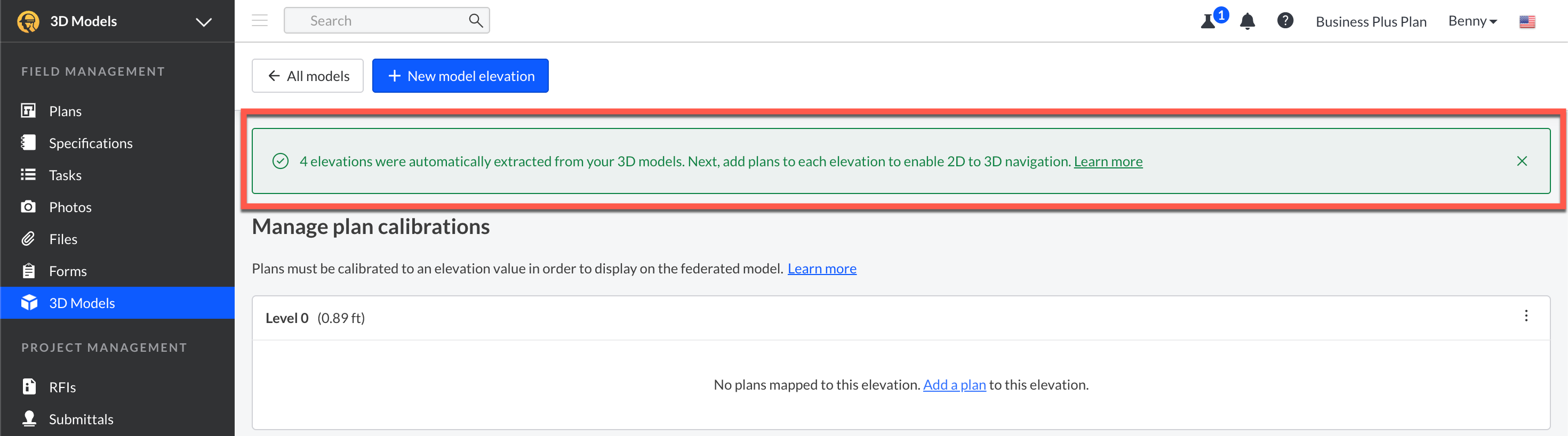

Banner de Éxito para Elevaciones Recientemente Creadas
Si se generan elevaciones nuevas automáticamente, aparecerá un banner de éxito en la página Administrar calibraciones de plano:
- El banner solo se muestra una vez, la próxima vez que abras la página de calibración en esa sesión.
- Puedes descartar el banner.
- El banner no volverá a aparecer en visitas posteriores durante la misma sesión.
Esto asegura que estés al tanto de las elevaciones recién creadas sin interrumpir los flujos de trabajo en curso.
Notas para Administradores
- Las elevaciones automáticas solo aparecen después de que se cargan modelos con metadatos de elevación.
- Si no se crean nuevas elevaciones, no aparecerá ningún banner.
- Todos los datos de elevación son completamente editables después de la creación: los administradores pueden renombrar, ajustar valores o eliminar elevaciones según sea necesario.

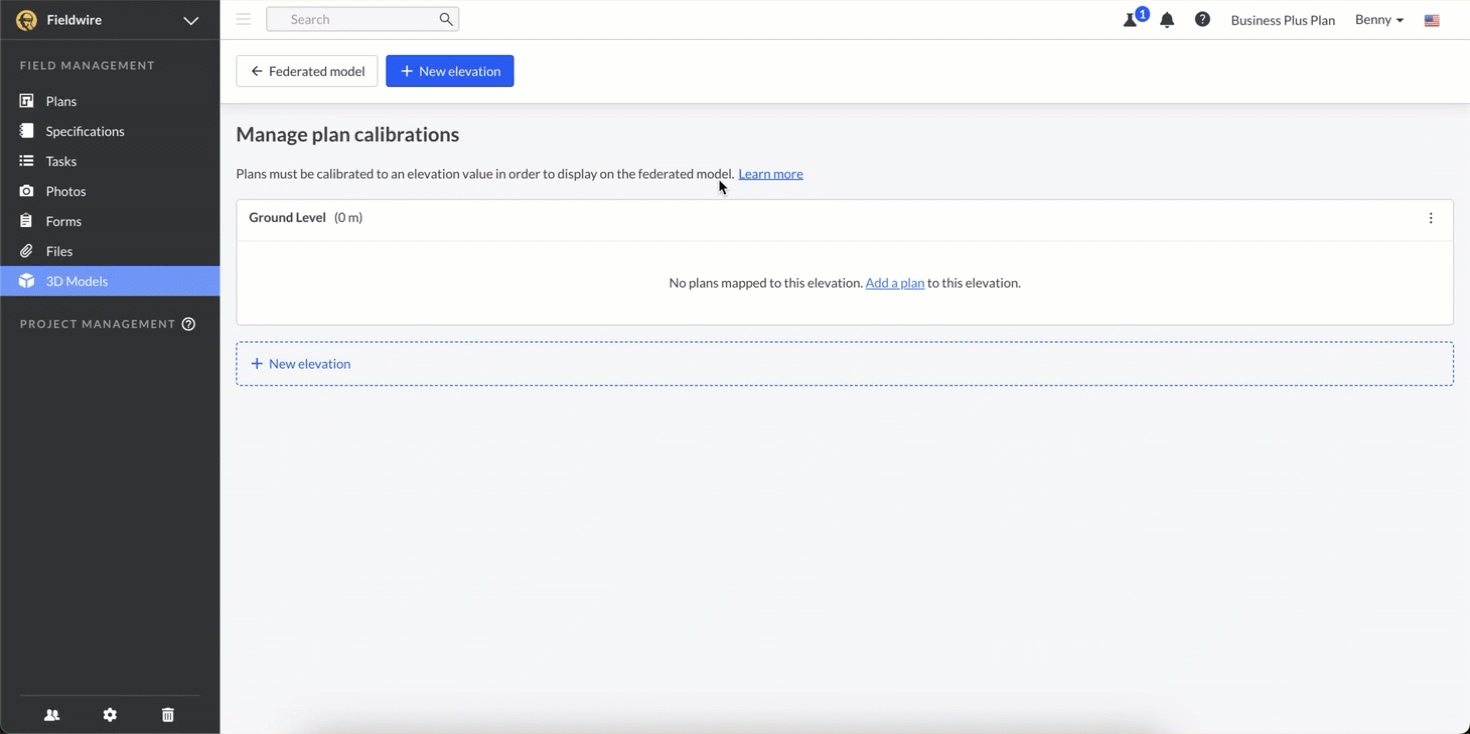

Agregar Planos a la Elevación
Para agregar un plano, haz lo siguiente:
- Haz clic en el texto hipervinculado Agregar un plano
- Elige la(s) hoja(s) de plano a calibrar
- Haz clic en el botón Calibrar [x] plano(s)

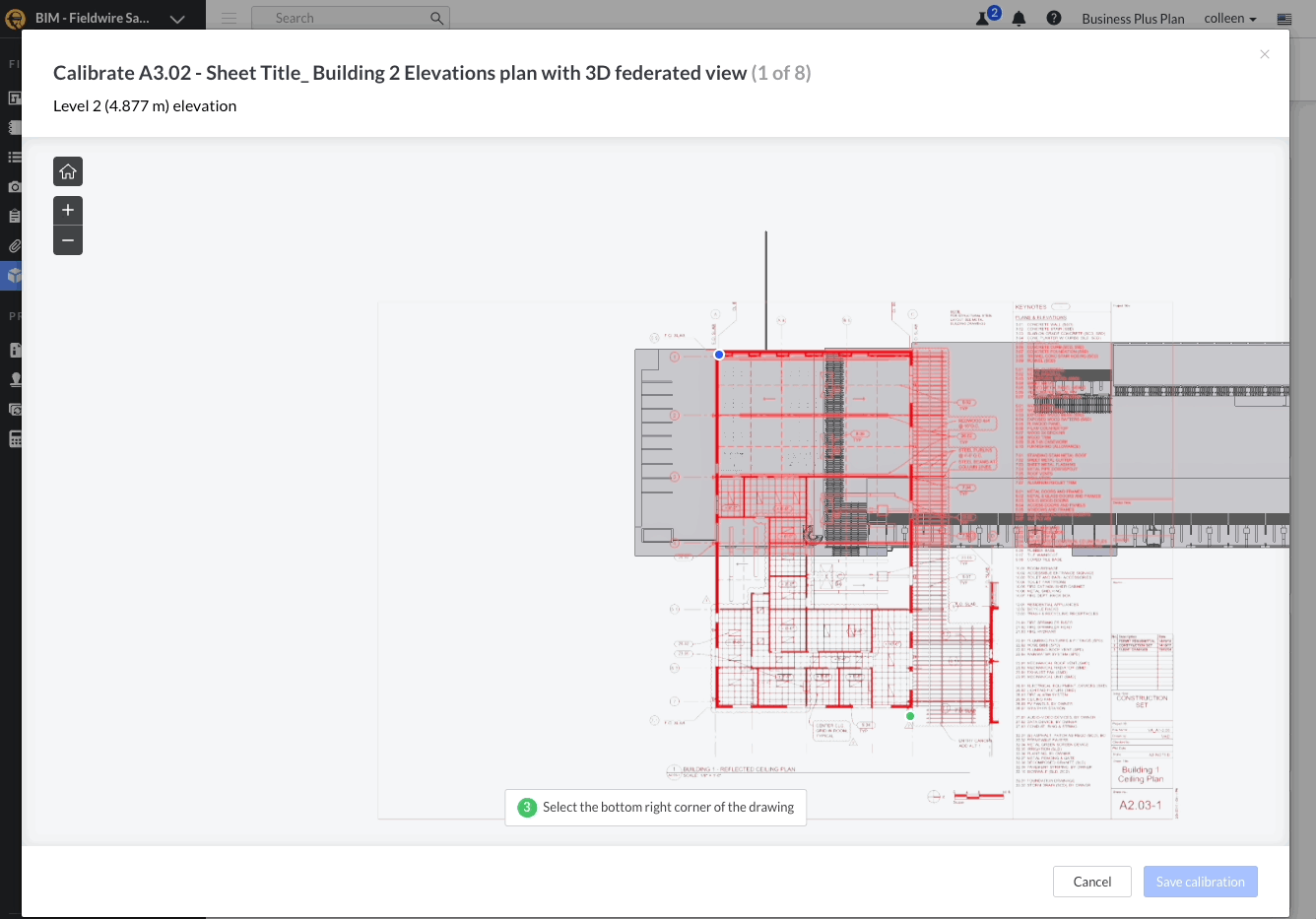

Alinear los Planos con el Modelo
Una vez calibrado el plano, sigue los pasos en pantalla:
- Selecciona la esquina superior izquierda del dibujo
- Mueve el dibujo al mismo punto que el modelo
- Selecciona la esquina inferior derecha del dibujo
- Redimensiona y rota para alinear el dibujo con el modelo
- Haz clic en Guardar calibración
Pasos 1-2:
Pasos 3-4:

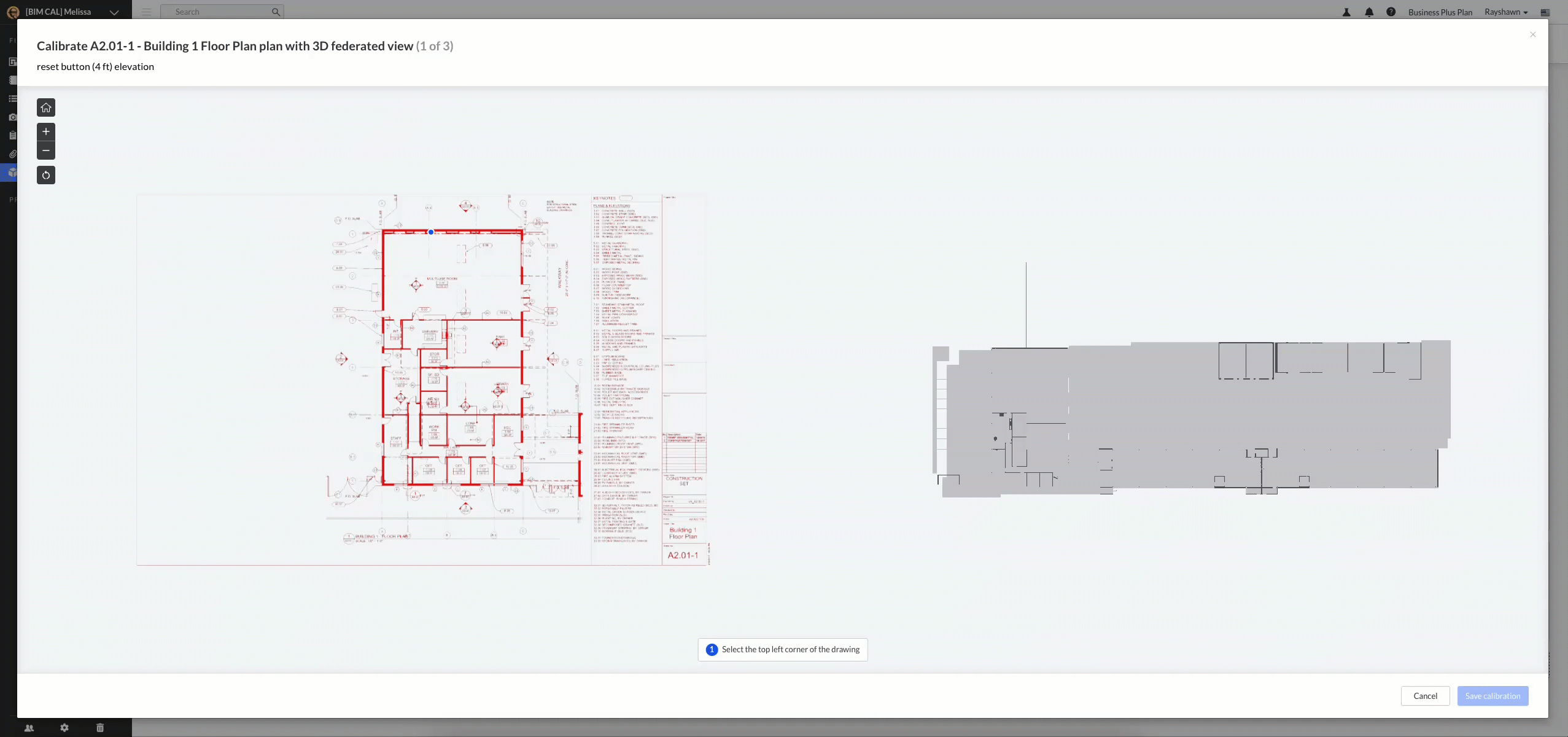

Durante el proceso de calibración, puedes empezar de nuevo rápidamente con la calibración o centrar instantáneamente tu plan/modelo para una navegación más rápida y fluida. Para ello, simplemente haz clic en el botón Restablecer calibración, que es el botón más abajo en el lado izquierdo.
Uso de Controles de Visibilidad del Modelo Durante la Calibración
Para darte más flexibilidad al alinear planos 2D con modelos 3D, la vista de calibración incluye controles de visibilidad del modelo y un comportamiento mejorado de ajuste. Estas herramientas te ayudan a calibrar con mayor precisión cuando los bordes exteriores del edificio no son los mejores puntos de referencia.
Mostrar/Ocultar Elementos del Modelo Mientras Calibras
En algunas situaciones, elementos estructurales, como columnas o muros núcleo, proporcionan puntos de calibración más confiables que la fachada del edificio. Debido a que estos elementos pueden estar ocultos dentro de pisos terminados, ahora puedes ocultar selectivamente partes del modelo directamente dentro de la vista de calibración.
Para usar los controles de visibilidad:
- Abre la vista Administrar calibración de plano
- Selecciona el plano que estás calibrando.
- Haz clic en el ícono del ojo en la barra de herramientas izquierda.
- Aparecerá el Árbol de Objetos, mostrando la misma jerarquía que normalmente verías en la vista Historia.
- No verás la opción para cambiar a la vista Clase.
- Si ninguno de tus modelos contiene metadatos de historia, los modelos aún aparecerán en el Árbol de Objetos pero no podrán expandirse.
- Activa o desactiva la visibilidad para modelos o grupos de historia según sea necesario.
- Por ejemplo, puedes elegir ocultar la losa del piso para revelar columnas estructurales y lograr una alineación más precisa.
Este control adicional te permite exponer la geometría de referencia más estable antes de seleccionar tus puntos de calibración.
Ajuste a los Bordes del Modelo Durante la Calibración
Al colocar o ajustar el plano, la herramienta de calibración ahora funciona de manera similar a la herramienta de medición de Fieldwire y se ajustará a los bordes del modelo 3D. Esto incluye el ajuste mientras:
- Mueves el plano a la posición
- Redimensionas el cuadro delimitador de calibración
- Rotas el plano para la alineación
El ajuste proporciona una colocación más precisa y reduce el tiempo de calibración, especialmente al apuntar a elementos estructurales más pequeños o parcialmente ocultos.
Optimización del Rendimiento en la Vista de Calibración
Algunos modelos 3D pueden contener geometría extremadamente detallada, lo que puede afectar la rapidez con que la vista de calibración se carga y responde. Para asegurar una experiencia de calibración fluida y estable, Fieldwire oculta automáticamente ciertos tipos de objetos no esenciales en la vista de calibración.
Estos objetos ocultos no afectan tu capacidad para calibrar, y toda la geometría estructural, arquitectónica y de referencia esencial necesaria para la alineación seguirá siendo visible. Esta optimización ocurre automáticamente y no requiere acción de tu parte.
Navegar entre Modelos 2D y 3D
Una vez que hayas calibrado y conectado tus hojas de plano con tus modelos 3D, podrás ir fácilmente entre ambos. Para hacerlo:

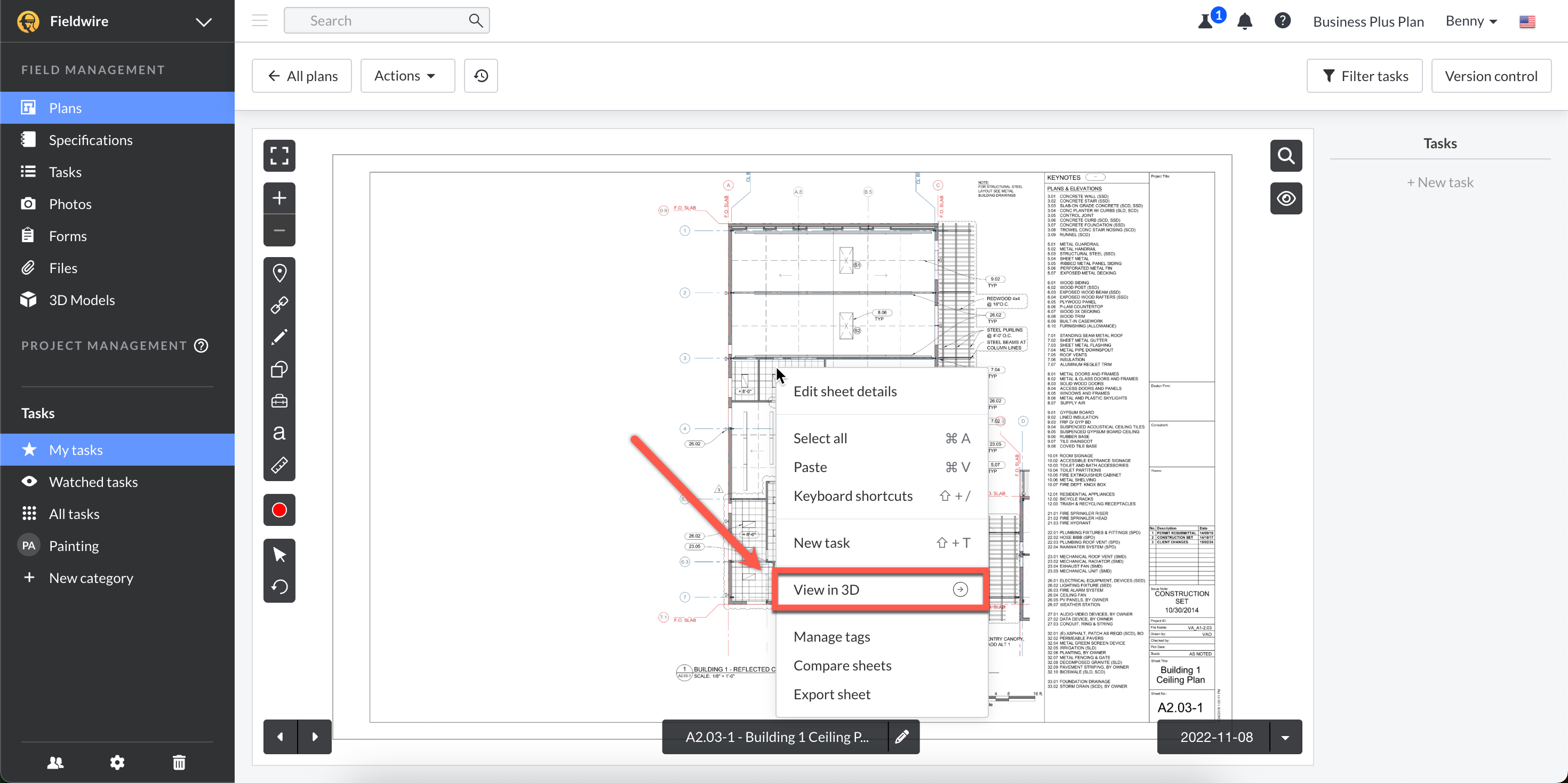

- Haz clic derecho en la hoja de plano
- Haz clic en Ver en 3D
O

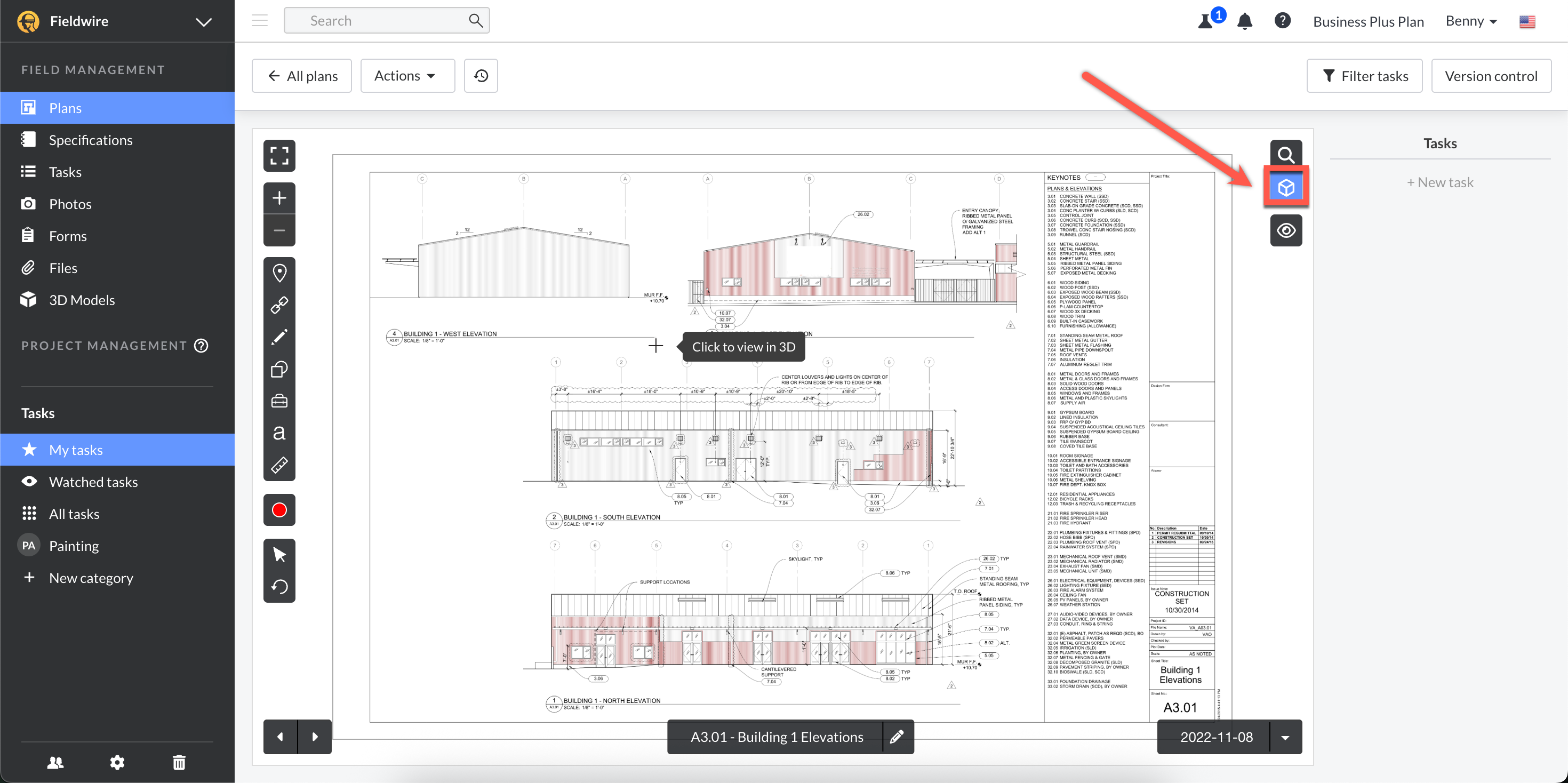

- Selecciona el ícono del cubo mostrado en la captura de pantalla a continuación
- Nota: Si no ves este ícono, entonces no has calibrado y conectado esa hoja de plano con tus modelos 3D
- Haz clic en el área del plano que deseas ver en 3D
Desde ahí, serás redirigido al modelo 3D.
Cuando termines de ver el modelo 3D, navega de regreso al plano haciendo clic en la flecha de retroceso con el nombre de la hoja de plano.

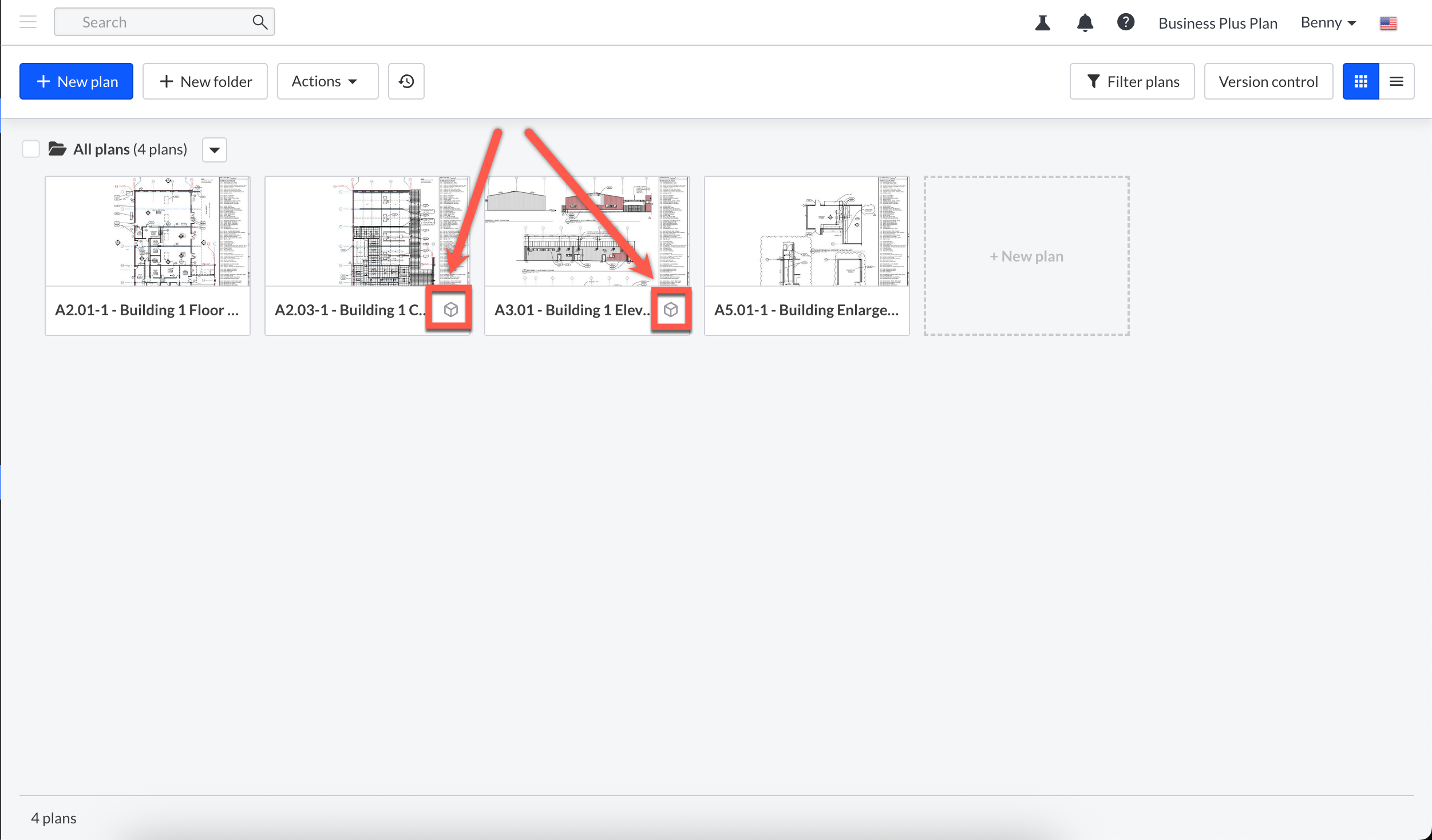

Además, podrás identificar fácilmente qué hojas de plano están conectadas con un modelo 3D desde la vista de miniaturas en la pestaña principal Planos, ya que tendrán un ícono de cubo directamente en la miniatura del plano. Esto reduce conjeturas y agiliza los flujos de trabajo.

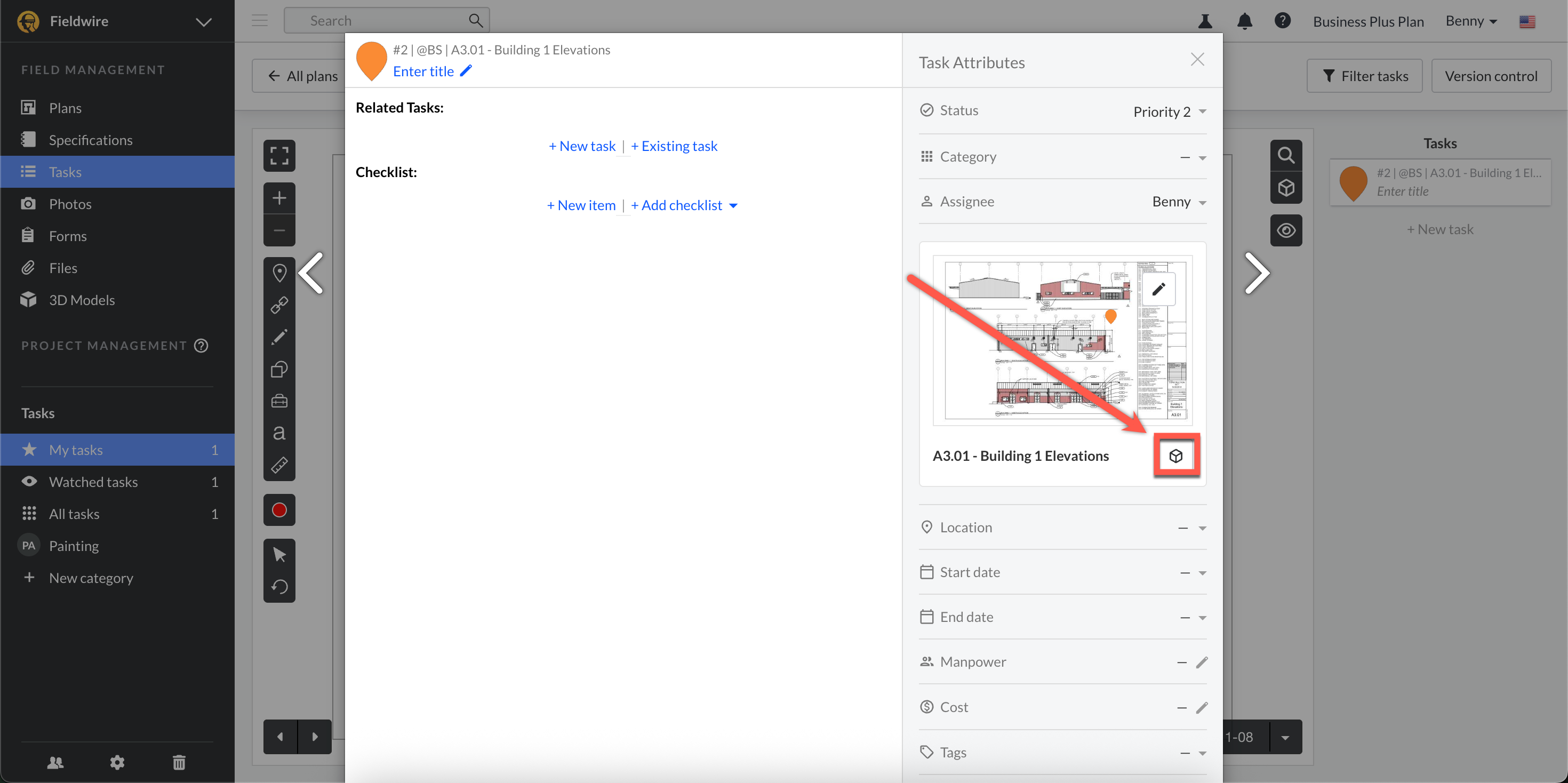

Dentro de una tarea individual, ¡también puedes navegar a un modelo 3D! La tarea anclada debe estar asociada con un plano calibrado. Para llegar al modelo 3D, debes
- Hacer clic en la tarea individual anclada
- Seleccionar el botón de cubo en la hoja de plano (ver captura), lo que te redirigirá a la misma ubicación en la vista 3D.
Solución de Problemas
Los modelos pueden configurarse de infinitas maneras diferentes en softwares de autoría de diseño, como Revit y Tekla. La mayoría de los modelos establecen su base de coordenadas en (0,0,0), pero algunos tienen el modelo colocado en otro lugar. Si un modelo (o todos los modelos del proyecto) no están colocados en (0,0,0) (es decir, están en coordenadas globales), y tus valores de elevación reflejan coordenadas locales, el modelo no se cortará con precisión para la calibración.
Ejemplo

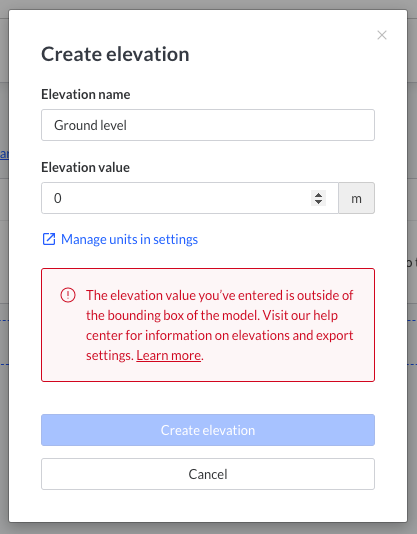

Un modelo usa coordenadas globales y está desplazado 71m en la coordenada z, es decir, la base de coordenadas es (0,0,71), o suelo = 71m. Sus niveles en Revit se muestran en coordenadas locales (suelo = 0). El usuario ingresa ‘Nivel de planta baja’ y ‘0m’ como nombre y valor de elevación. Debido a que el modelo no intersecta con 0m en el espacio 3D, verá el siguiente mensaje:
Cuando esto ocurre, tienes dos opciones:
1. Reexportar tus modelos desde Revit

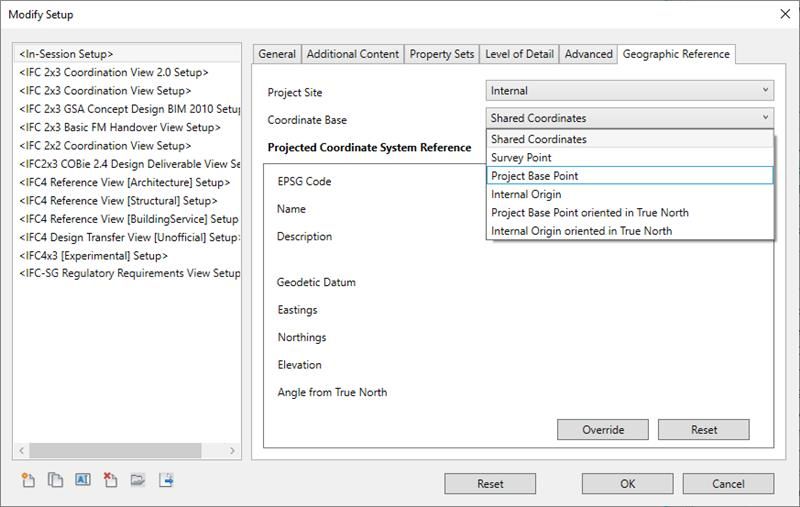

Puedes reexportar los modelos desde Revit si cambias una configuración. En el modal de exportación (ejemplo mostrado abajo), debes cambiar la Base de Coordenadas a Punto Base del Proyecto. Esto colocará el modelo en (0,0,0).
2. Hacer los cálculos
Si no quieres reexportar, o no tienes la posibilidad de hacerlo, puedes hacer los cálculos si puedes identificar el valor Z donde está colocado. Por ejemplo, si el modelo está 100m sobre el nivel del mar, puedes tener eso en cuenta al crear tus elevaciones. Donde tu ‘Nivel de planta baja’ normalmente estaría en 0m, puedes poner 100m y el corte se colocará con precisión.
