Question:
Comment visualiser les modèles 3D dans mon projet Fieldwire ?
Réponse :
Il existe plusieurs façons de naviguer dans les modèles 3D dans avec la visionneuse BIM de Fieldwire. La visionneuse 3D inclut par défaut un cube de navigation dans le coin supérieur droit. Vous pouvez également utiliser les outils Orbit et Walk pour examiner les modèles 3D à l’aide de combinaisons de clavier et de curseur.
Bouton d’accueil

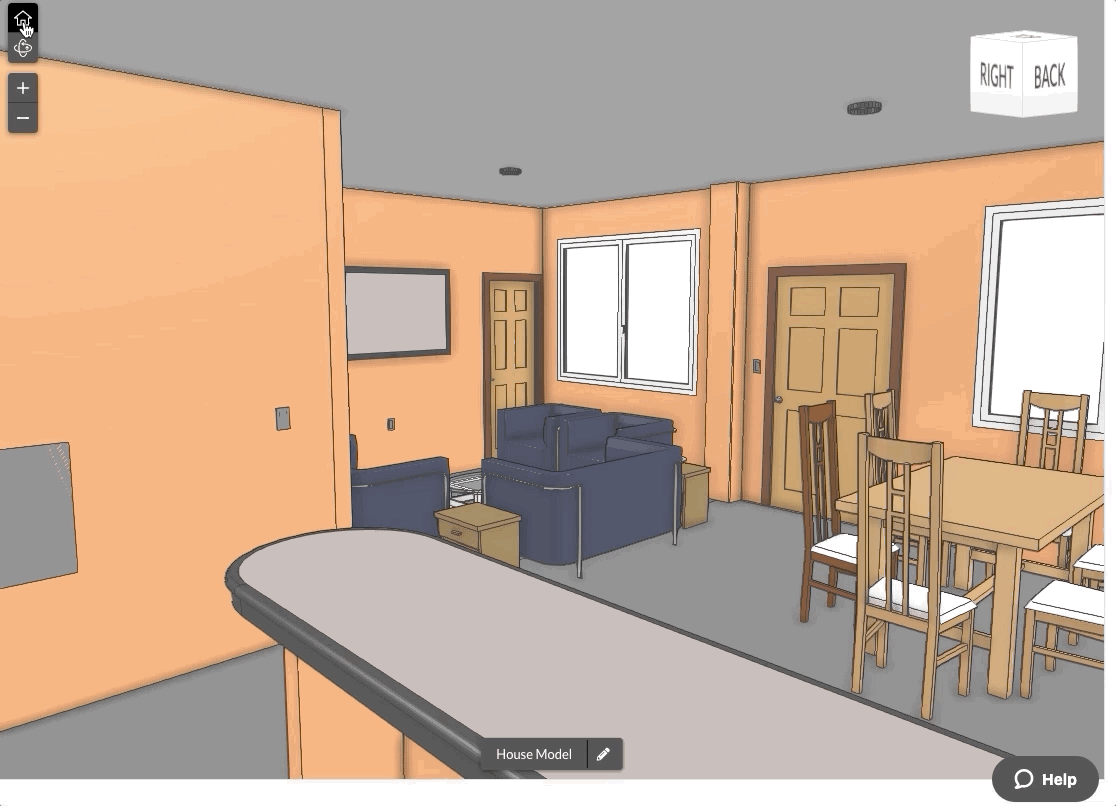

L’option 'Accueil' vous renverra à la 'Vue par défaut'. Cela exposera tous les objets qui ont été précédemment cachés, et désélectionnera tout ce que vous aviez précédemment sélectionné.
Choisir l’option « Maison » est la meilleure façon de revenir à l’endroit où vous avez commencé :
Outils de Pivotage et Navigation
L’outil de Navigation comprend l’outil qui permet "d'entrer" dans les projets en cliquant sur l'icône ci-dessous :
Note : Un seul outil peut être sélectionné à la fois.
L'outil de "Orbite"

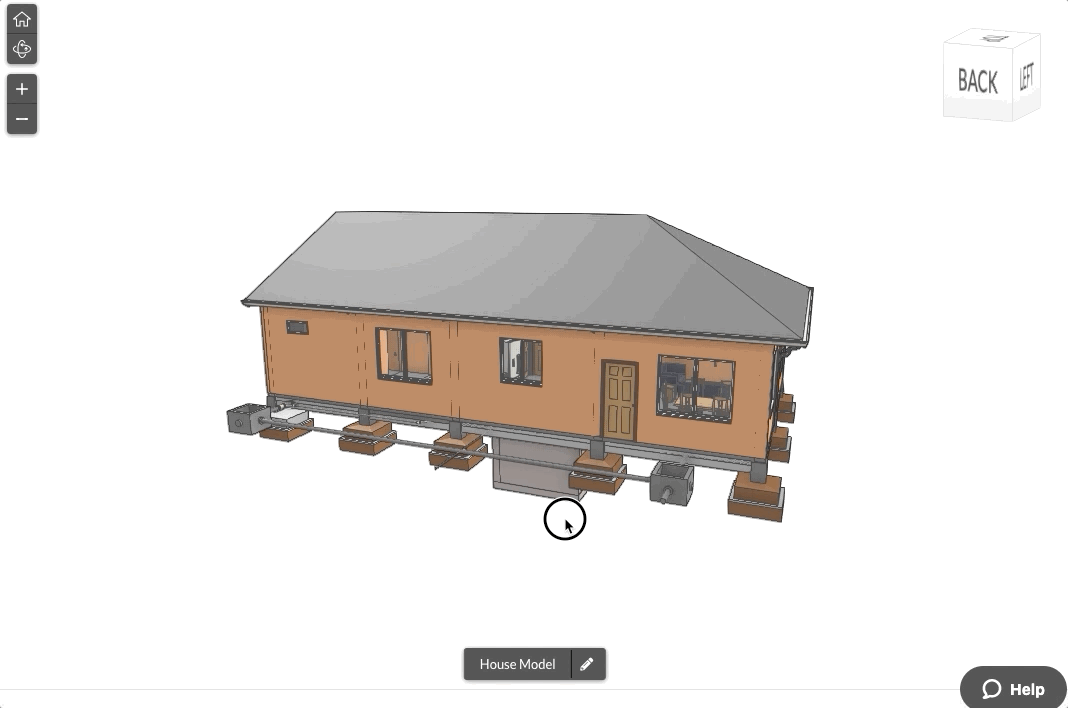

En sélectionnant l'outil il est possible de cliquer n’importe où sur le modèle et de faire glisser pour faire pivoter le modèle.
Pour Pivoter:
|
Souris |
Trackpad |
|
Click gauche + glisser (vers le haut/bas/gauche/droite) |
Appuyer + Glisser (vers le haut/bas/gauche/droite) |
Panoramiquer :
| Souris |
Trackpad |
|
Touche Maj + clic gauche et glisser (haut / bas / gauche / droite) |
Touche Maj + Glisser avec 1 doigt (Haut/Bas/Gauche/Droite) |
Zoomer :
|
Souris |
Trackpad |
|
Faire défiler la molette de la souris vers le haut/vers le bas |
Swipe w/ 2 Fingers Up/Down |
La caméra effectue un zoom sur l’endroit où se trouve votre curseur :

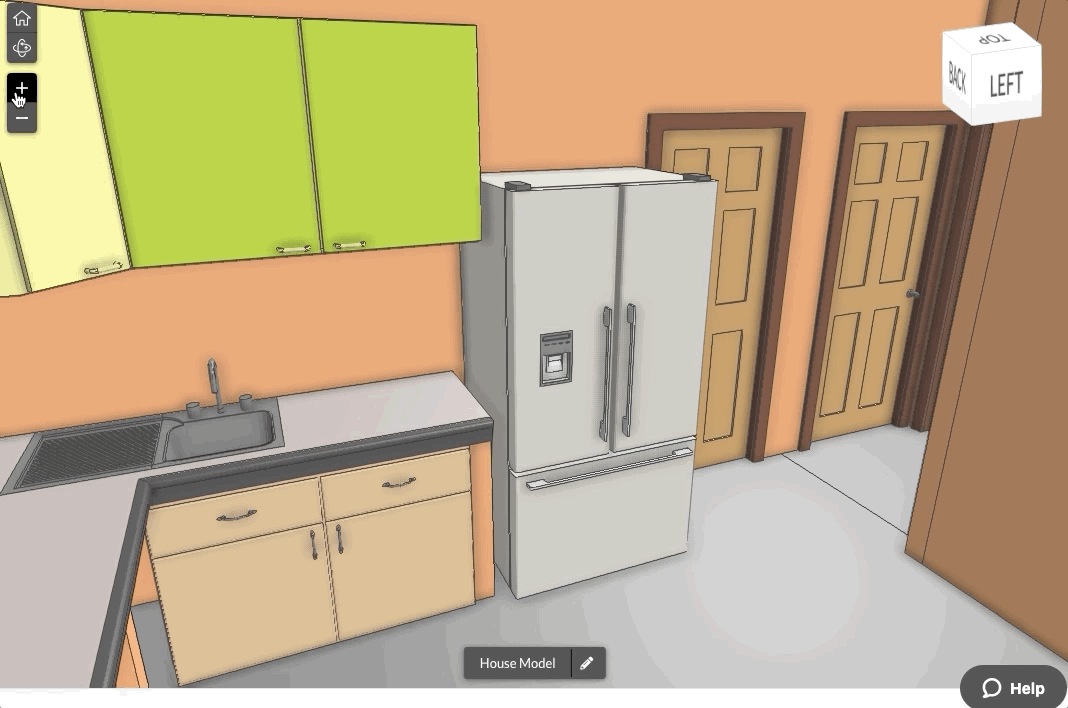

Vous pouvez également utiliser les options "+" et "-" pour effectuer un zoom avant et arrière sur les modèles :
L’outil "Marche"

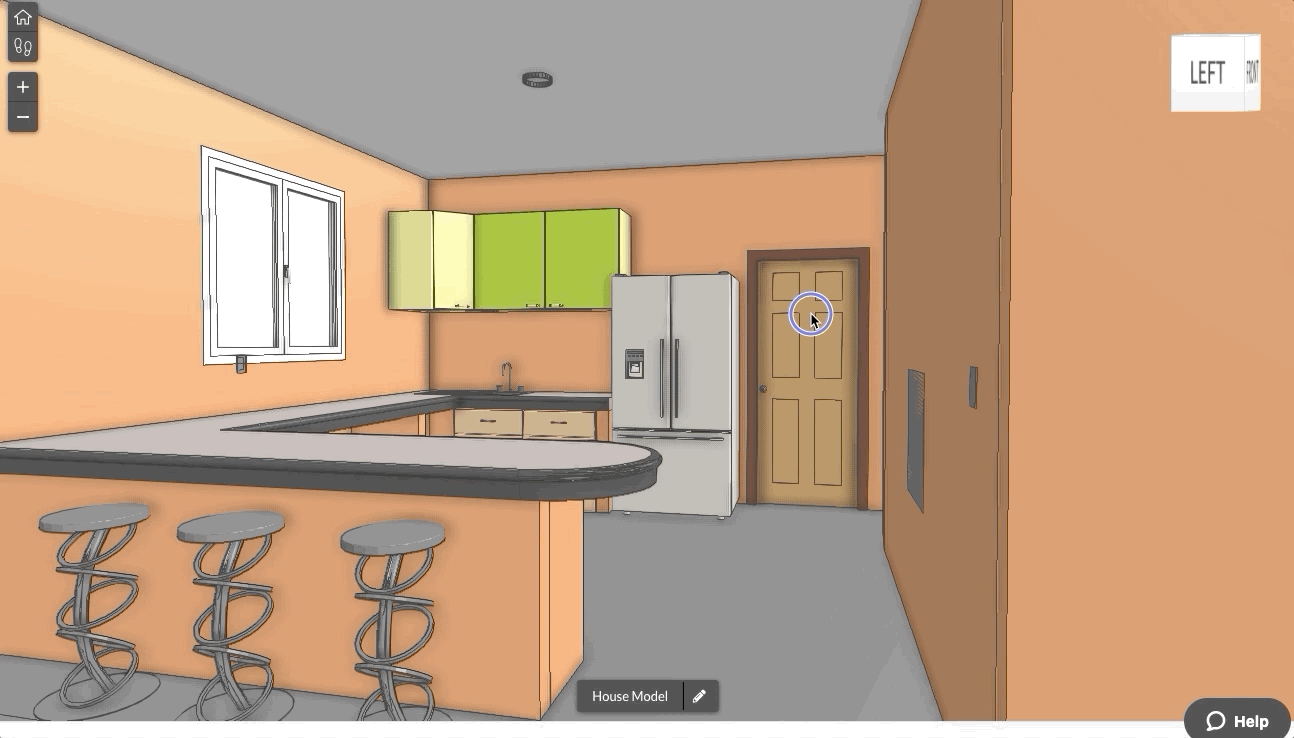

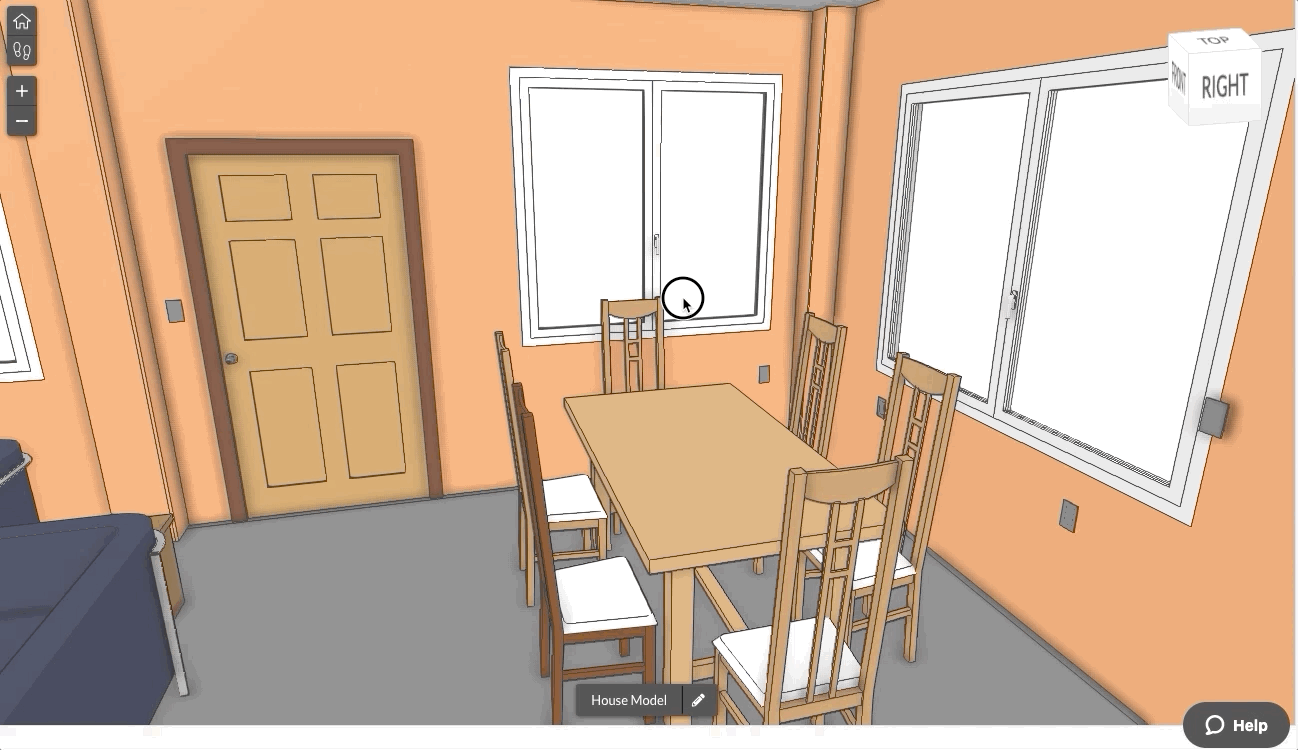

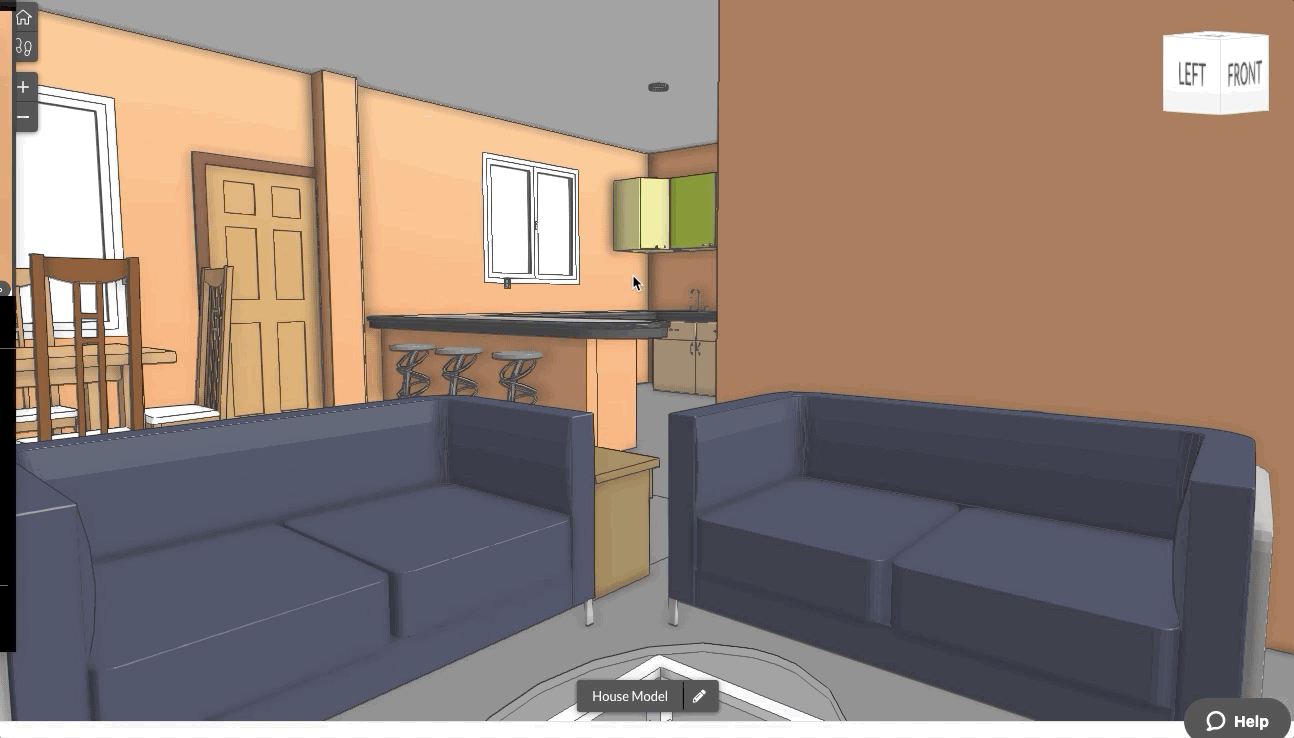

En sélectionnant la Marche , cet outil vous permet de naviguer dans le modèle à travers un mode de point de vue en cliquant et en faisant glisser vers la direction de votre choix.
Pour pivoter à l'intérieur :
| Souris | Trackpad | Clavier |
| Clic gauche + glisser (haut, bas, gauche, droite) | Appuyez + faites glisser w / 1 doigt (haut, bas, gauche, droite) | Sélectionnez les touches fléches droite ou gauche. |
Panoramiquer :
| Souris | Trackpad | Clavier |
| Touche Maj + clic gauche et glisser (haut / bas / gauche / droite) | Appuyez + faites glisser w / 1 doigt (haut, bas, gauche, droite) |
Sélectionnez 'Q' ou 'E' pour monter ou descendre. Sélectionnez 'A' ou 'D' pour vous déplacer à gauche ou à droite. |
Pour entrer / sortir ou gauche / droite du modèle :
| Souris | Trackpad | Clavier |
|
Molette de défilement Cliquer + Glisser : Monter/descendre pour entrer/sortir Gauche/droite pour aller à gauche/droite |
Contrôle + glisser avec 1 doigt : Monter/descendre pour entrer/sortir Gauche/droite pour aller à gauche/droite |
Utilisez les touches 'W et 'S' ou utilisez les touches fléchées haut et bas pour aller In / Out. Utilisez les touches 'A' et 'D' pour aller à gauche / droite.
|
Zoomer :
| Souris | Trackpad |
| Faire défiler la molette de la souris vers le haut/vers le bas | Balayez avec 2 doigts vers le haut/bas |
La caméra effectue un zoom sur l’endroit où se trouve votre curseur :
Utiliser le cube de navigation

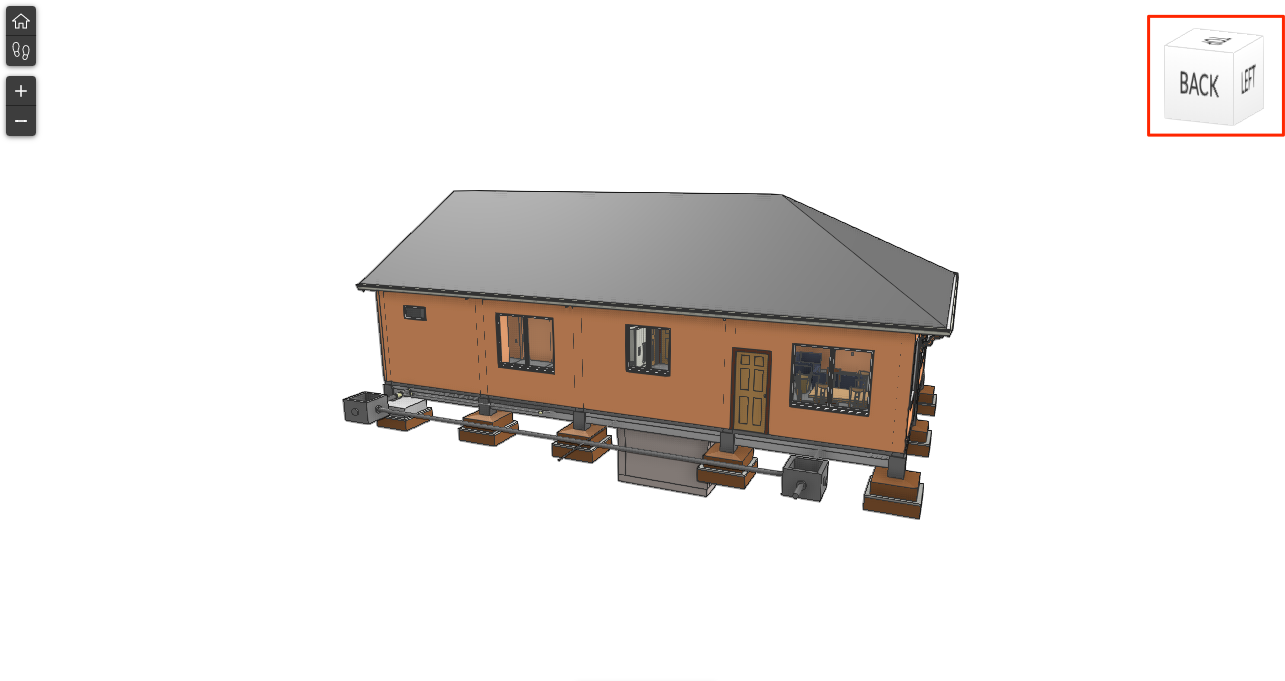

Le cube de navigation dans le coin supérieur droit est une autre façon de voir les différentes zones de votre modèle.
Le cube fonctionnera différemment selon l’outil (orbite ou marche) que vous avez sélectionné.
Le cube de navigation et l’outil "Orbite"

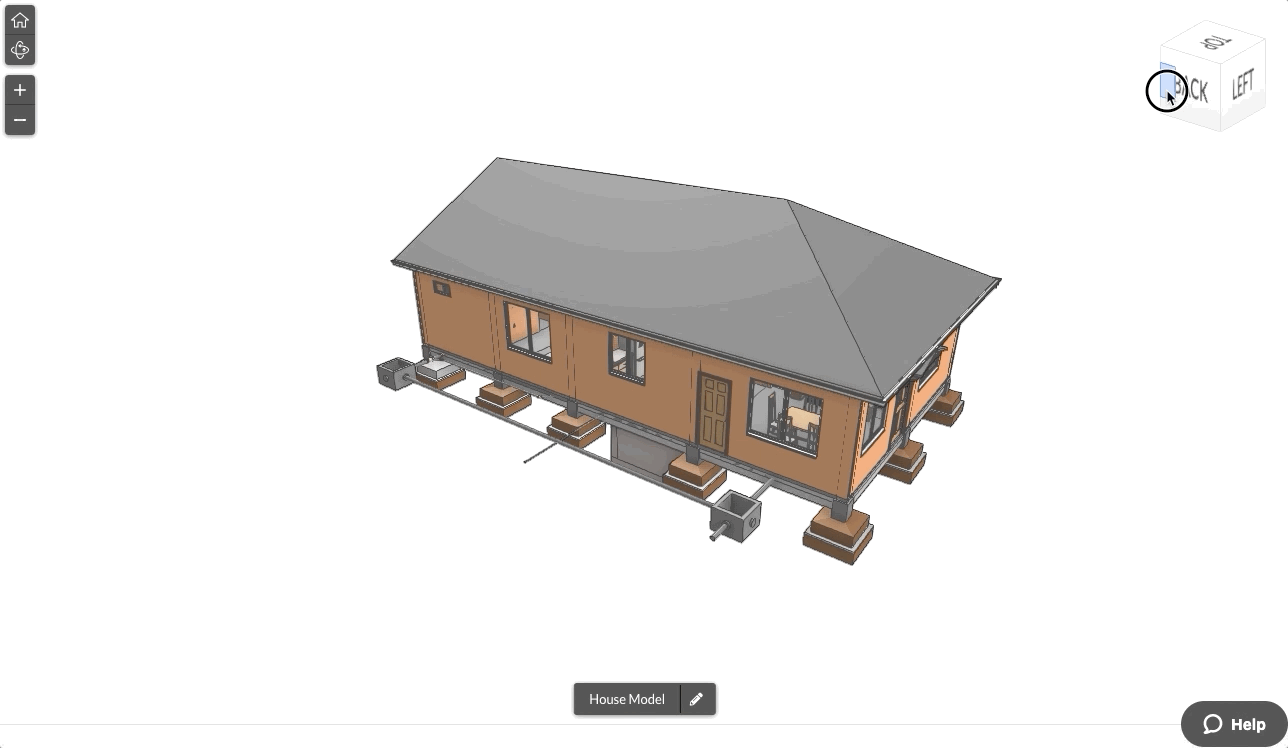

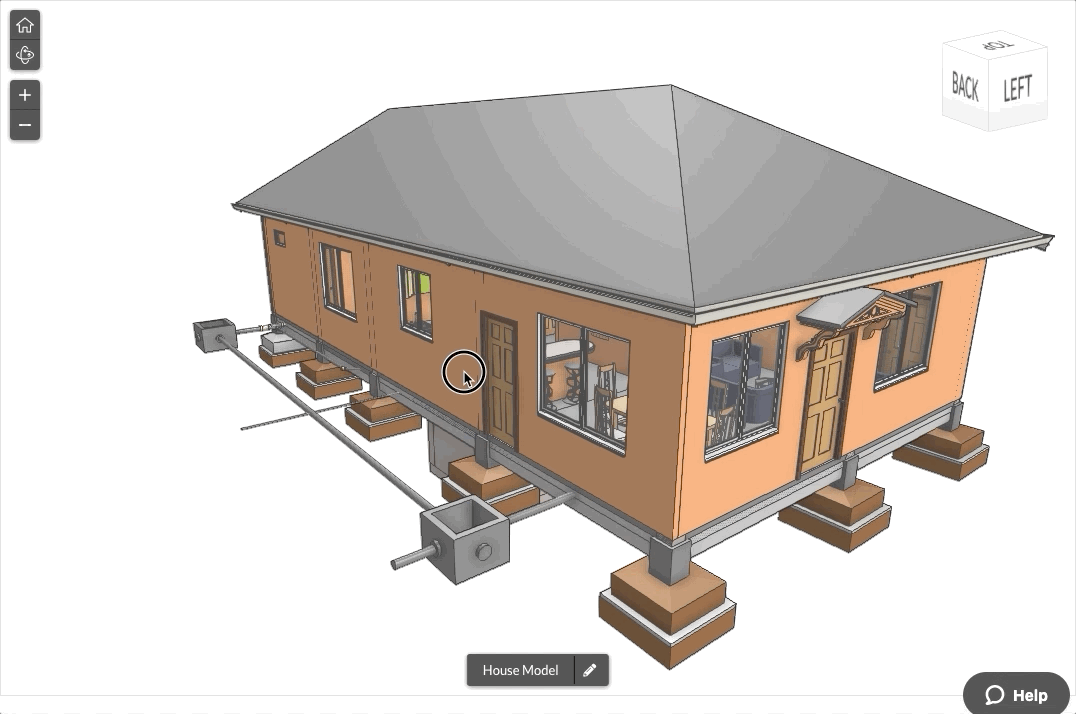

Le modèle pivote chaque fois que vous utilisez le cube de navigation alors que l’outil "Orbite" est sélectionné.
|
Souris |
Trackpad |
|
Clic gauche + glisser (haut / bas / gauche / droite) |
Appuyez + faites glisser w / 1 doigt (haut / bas / gauche / droite) |
Le cube de navigation et l’outil de marche

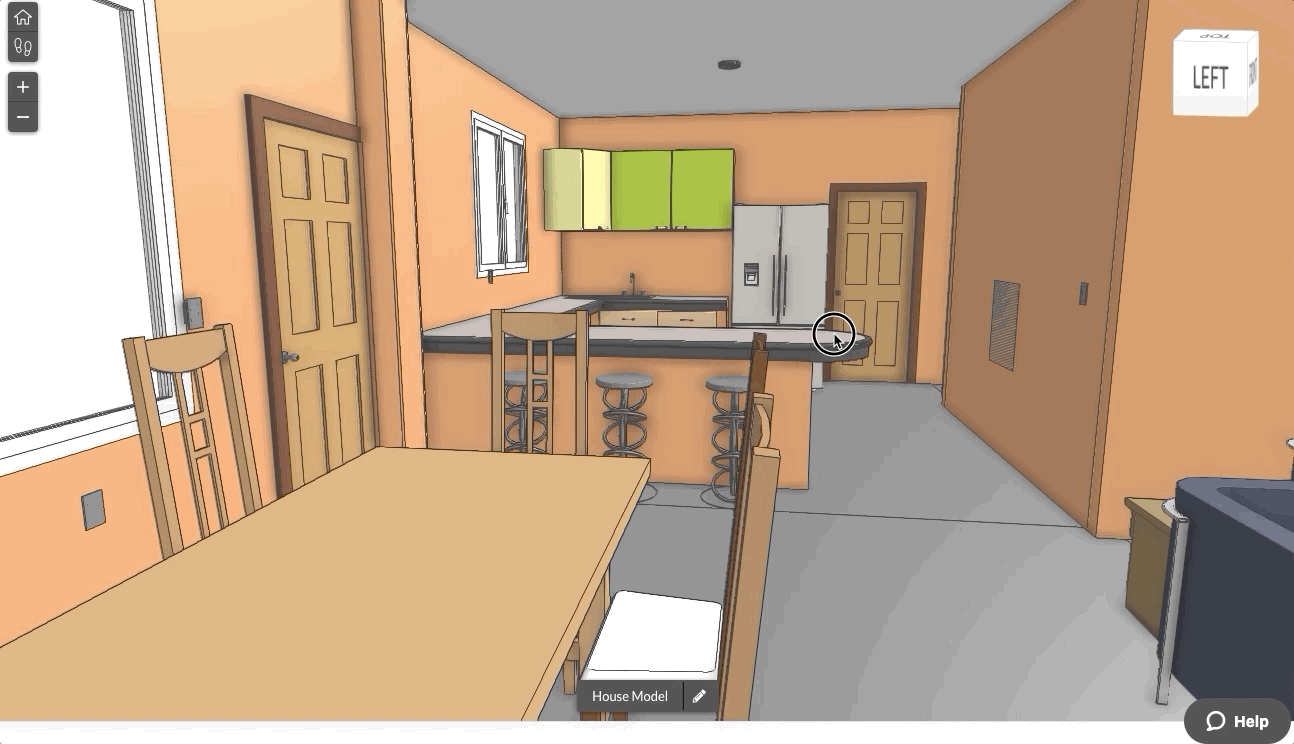

Chaque fois que vous utilisez le cube de navigation alors que l’outil Marche est sélectionné, vous pouvez modifier les perspectives dans le modèle.
|
Souris |
Trackpad |
|
Clic gauche + glisser (haut / bas / gauche / droite) |
Appuyez + faites glisser w / 1 doigt (haut / bas / gauche / droite) |
Les côtés du cube de navigation

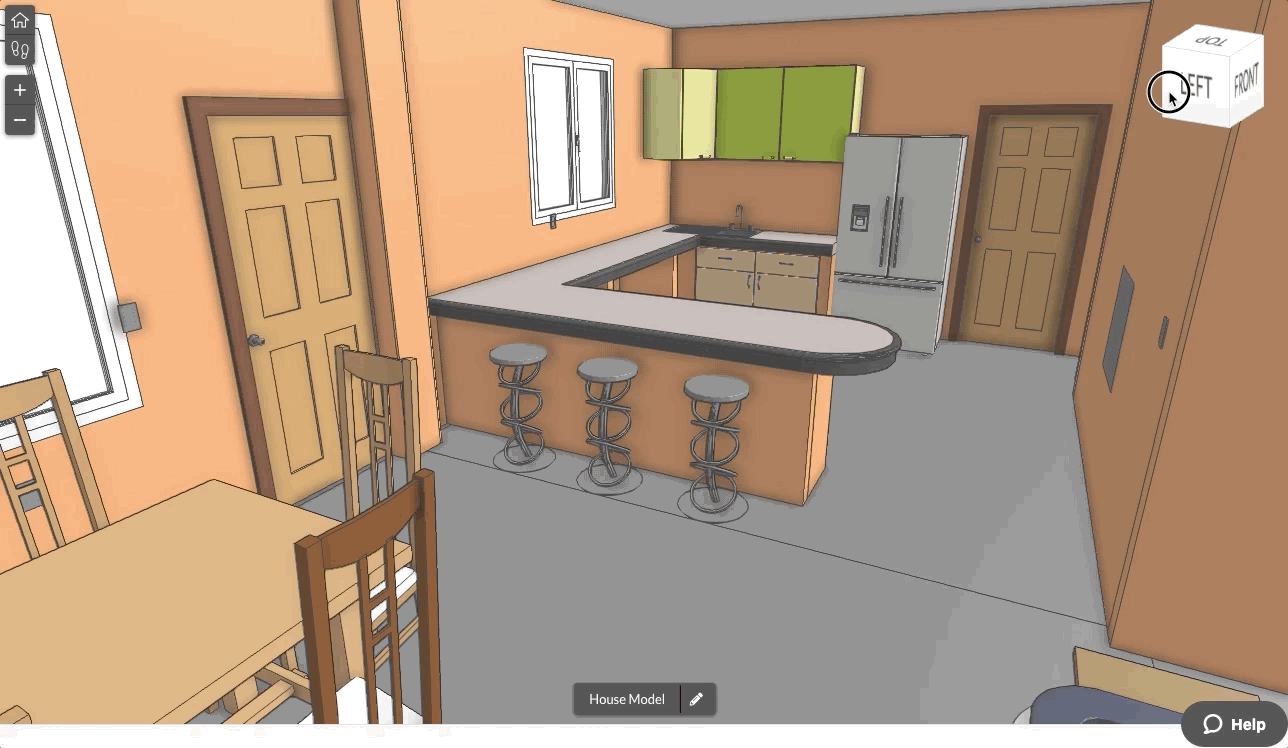

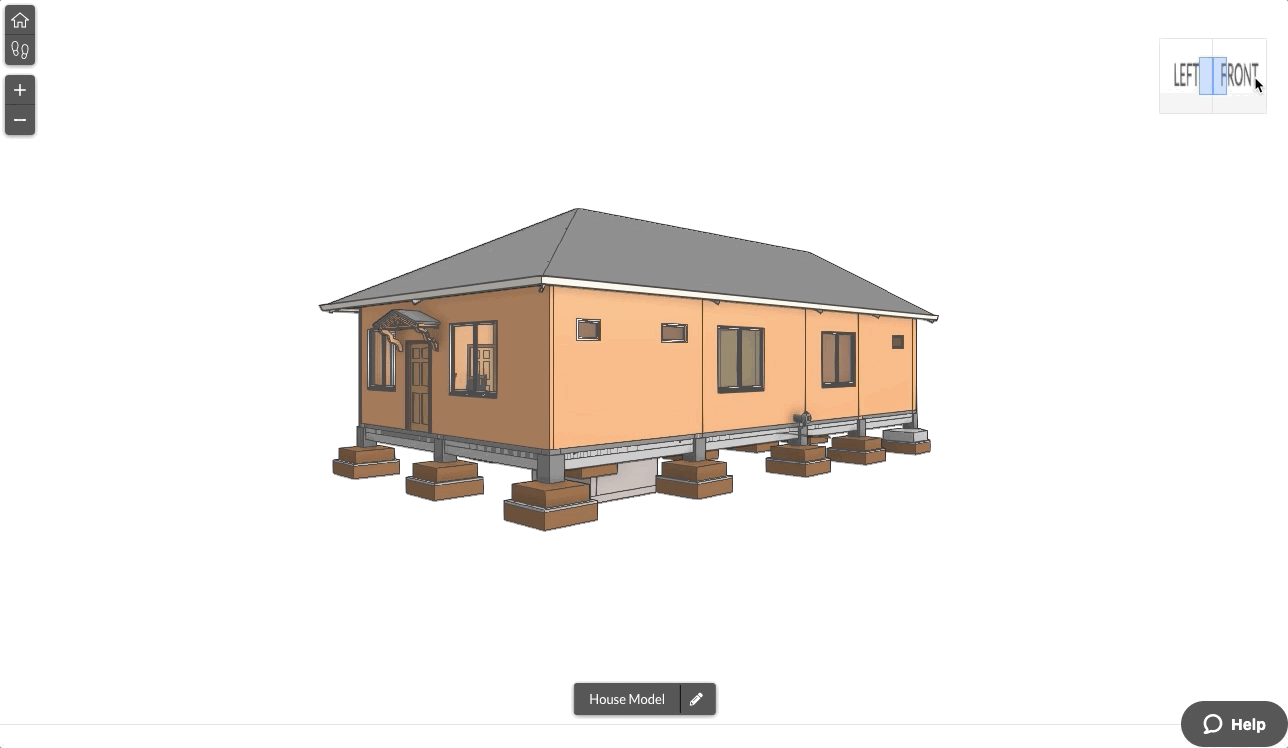

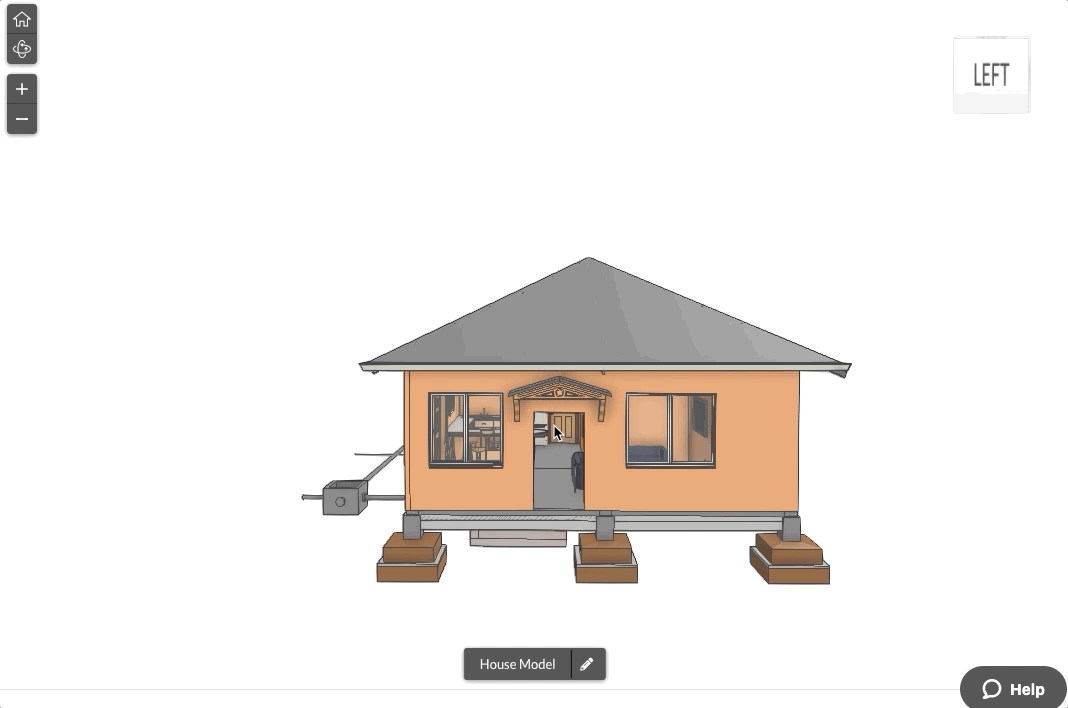

Si vous cliquez sur un côté du cube de navigation, le modèle se réorientera toujours pour afficher le côté sélectionné, que vous ayez sélectionné l’outil "Orbite" ou "Marche" :

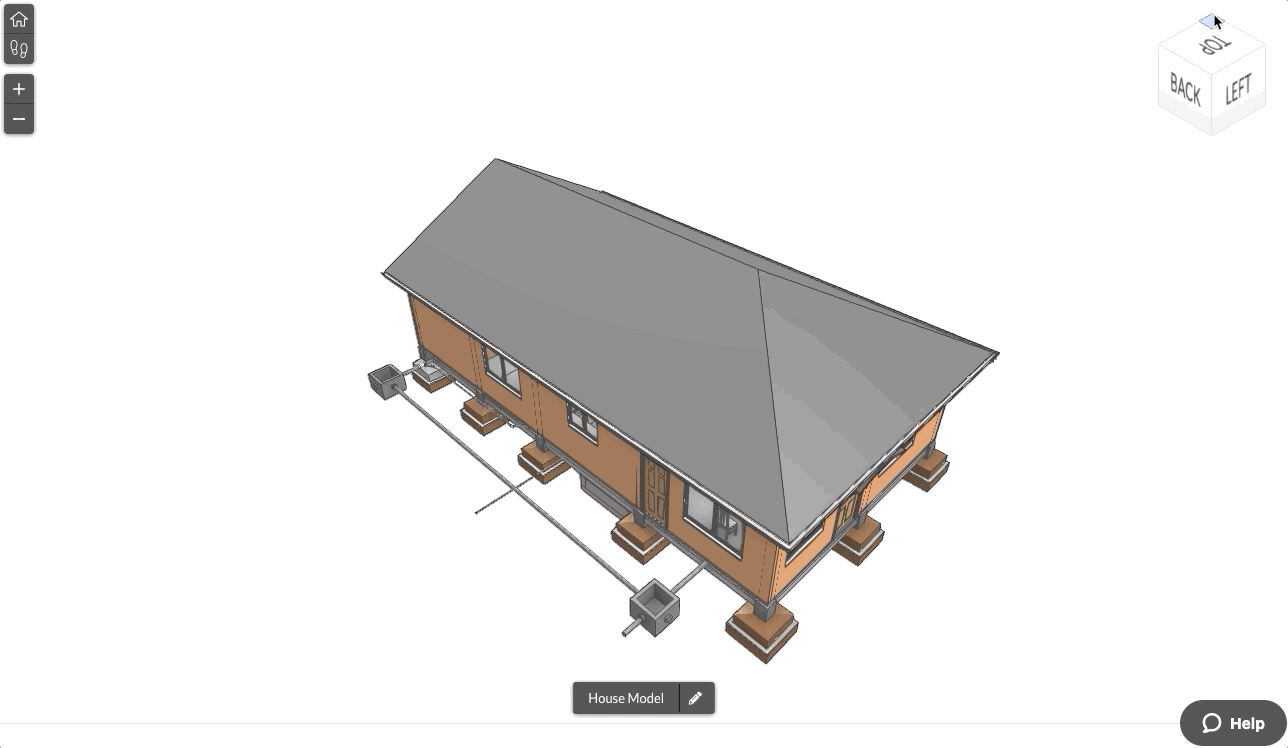

Vous pouvez également sélectionner le haut et le bas, ainsi que les coins du cube pour réorienter la vue :
Icône d’aide

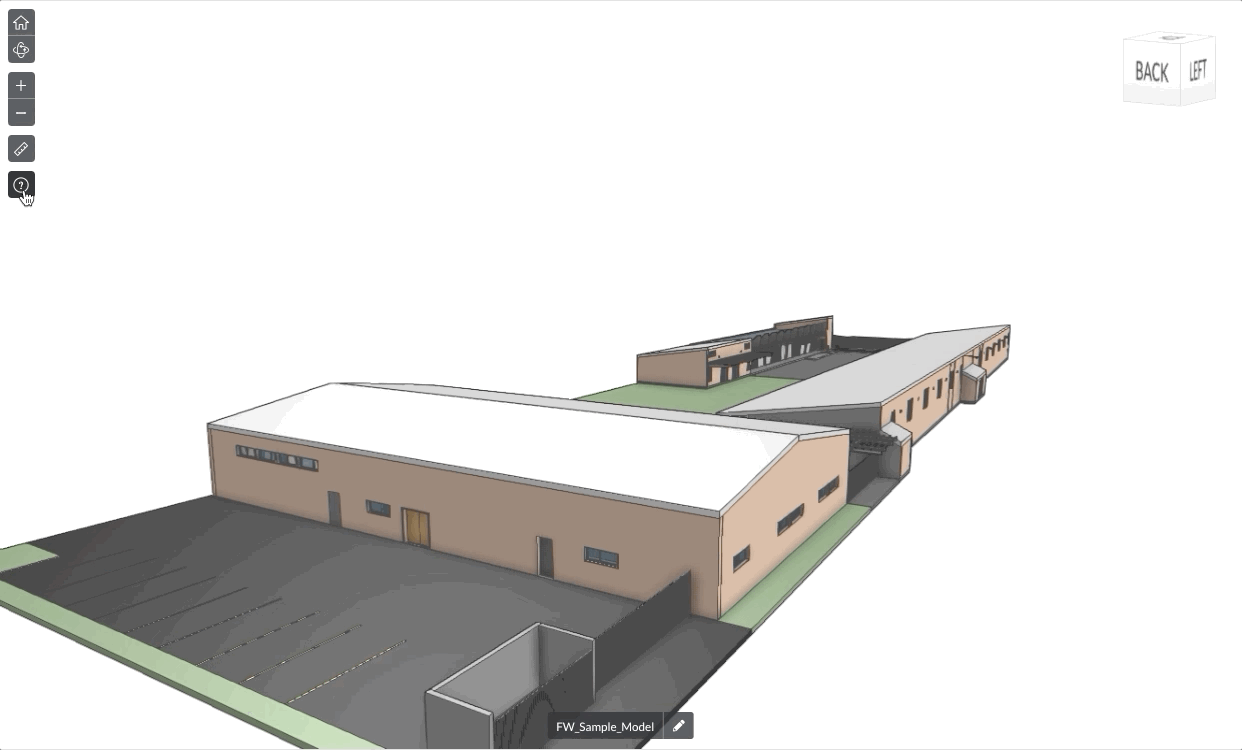

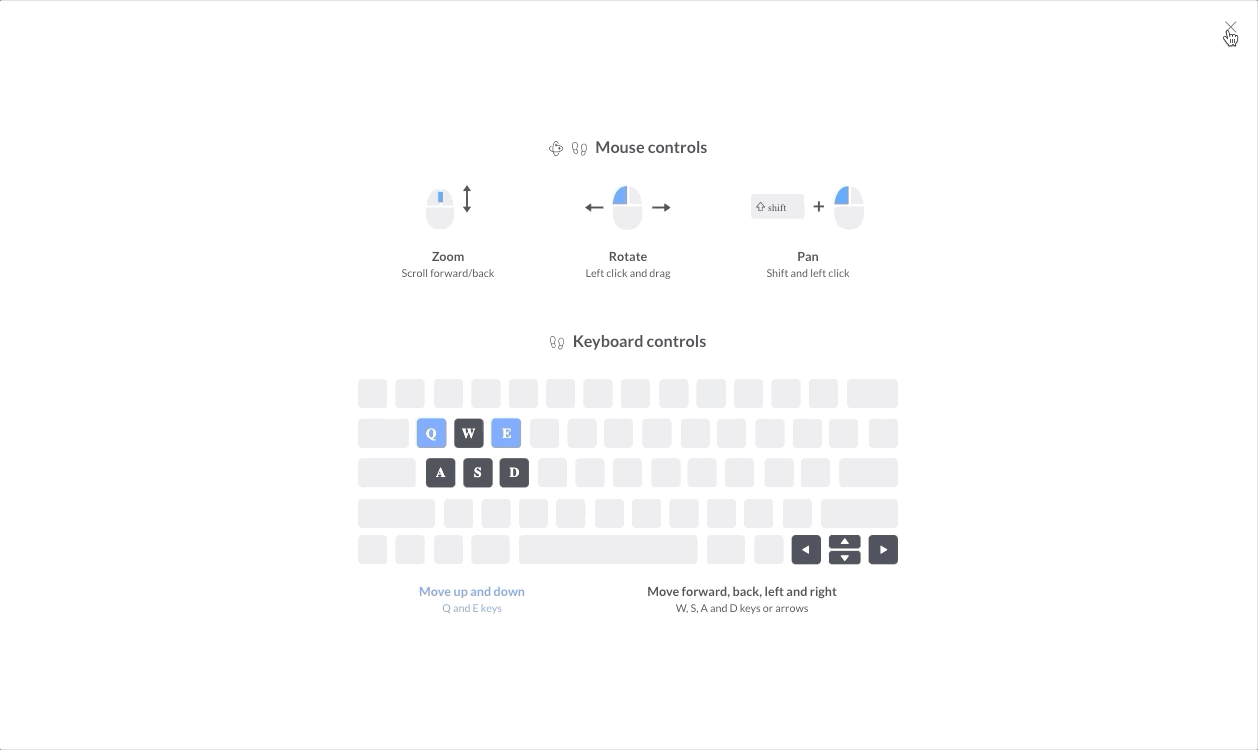

Si vous devez consulter les commandes de navigation du la visionneuse BIM, sélectionnez l’icône Aide "Help" au bas des outils de navigation.
Pour revenir à la visionneuse BIM, cliquez sur la touche 'Échap' ou choisissez le 'x' dans le coin supérieur droit :
