Contexte
La visionneuse BIM de Fieldwire vous permet de visualiser des modèles 3D sur web et mobile.
Cet article détaille comment naviguer l’onglet Modèles 3D sur web, comment télécharger un modèle 3D et comment organiser vos modèles 3D.
L'onglet Modèles 3D
L’onglet Modèles 3D est disponible pour tous les projets couverts par un abonnement Business.
Tous les utilisateurs du projet ont accès à l’onglet Modèles 3D dans l’application web quoique leurs permissions.
Comment télécharger des modèles
Seuls les administrateurs du projet ont la possibilité de télécharger et de créer des dossiers pour les modèles 3D

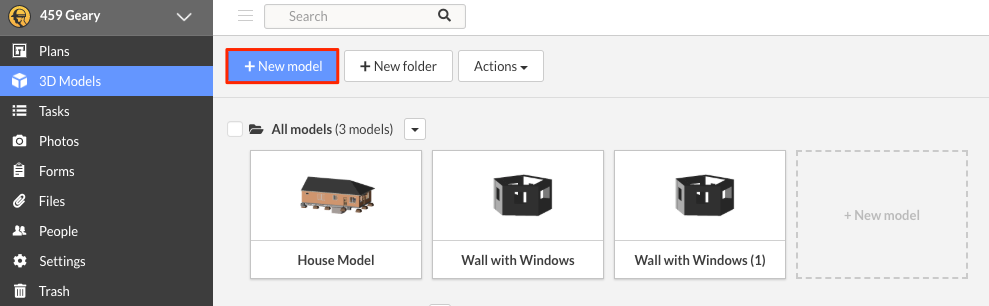

Sélectionner le bouton "+ Nouveau modèle" pour ajouter un nouveau modèle 3D au projet.
Note : Seuls les fichiers .IFC versions 2X et supérieures peuvent y être ajoutés. Veuillez consulter cet article pour plus d’informations sur les fichiers .IFC (article en anglais).
Note : Les fichiers doivent être de moins de 500 mbs pour être téléchargés et visualisés.
Comment organiser des modèles 3D
Les administrateurs du projet peuvent créer des dossiers pour trier et organiser leurs modèles 3D.

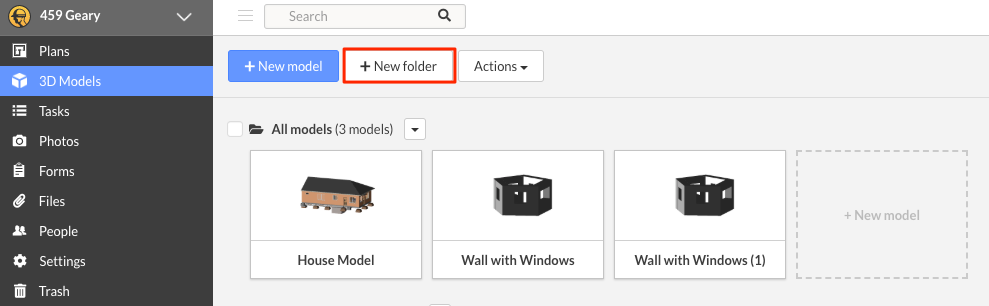

Sélectionner le bouton "+Nouveau dossier" pour créer un nouveau dossier et entrer le nom du dossier et choisir "Créer".
Les modèles 3D sont triés par ordre alphanumérique.
Pour renommer un modèle, sélectionner-le et choisir "Actions’ et ‘Renommer"
Pour déplacer un modèle dans un autre dossier, sélectionner-le et choisir "Actions" et "Transférer vers dossier"

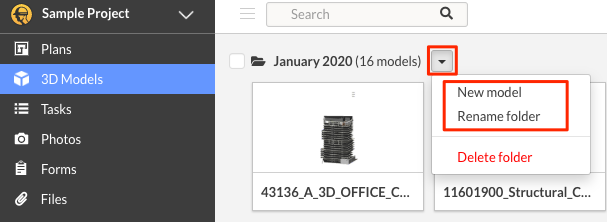

Les administrateurs du projet peuvent ajouter des modèles 3D à un dossier. Ils peuvent également le renommer ou le supprimer depuis le menu déroulant du dossier.

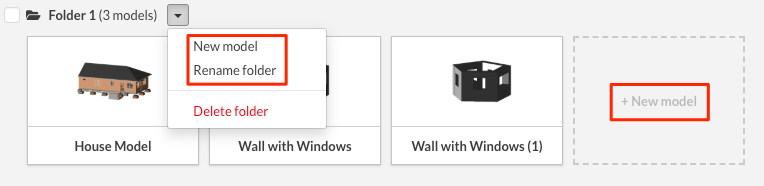

Vous pouvez sélectionner "Nouveau modèle" et ajouter un modèle à ce dossier depuis le menu déroulant ou sélectionner le rectangle transparent "Nouveau modèle" pour ajouter un nouveau modèle au dossier sélectionné.
Sélectionner "Renommer dossier" pour le renommer.
Nota : Les dossiers, comme les modèles et les plans, sont triés automatiquement par ordre alphanumérique.
Renommer les modèles 3D
Les administrateurs du projet peuvent renommer les modèles 3D. Puisque les modèles sont triés par ordre alphanumérique, vous pouvez facilement les réorganiser en les renommant.

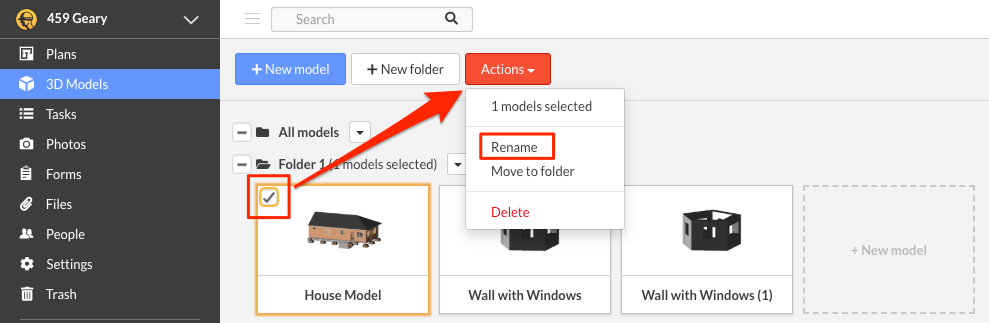

Sélectionnez le modèle que vous souhaitez renommer, sélectionnez ensuite "Actions" puis "Renommer". Après l’avoir renommé sélectionner "Soumettre".

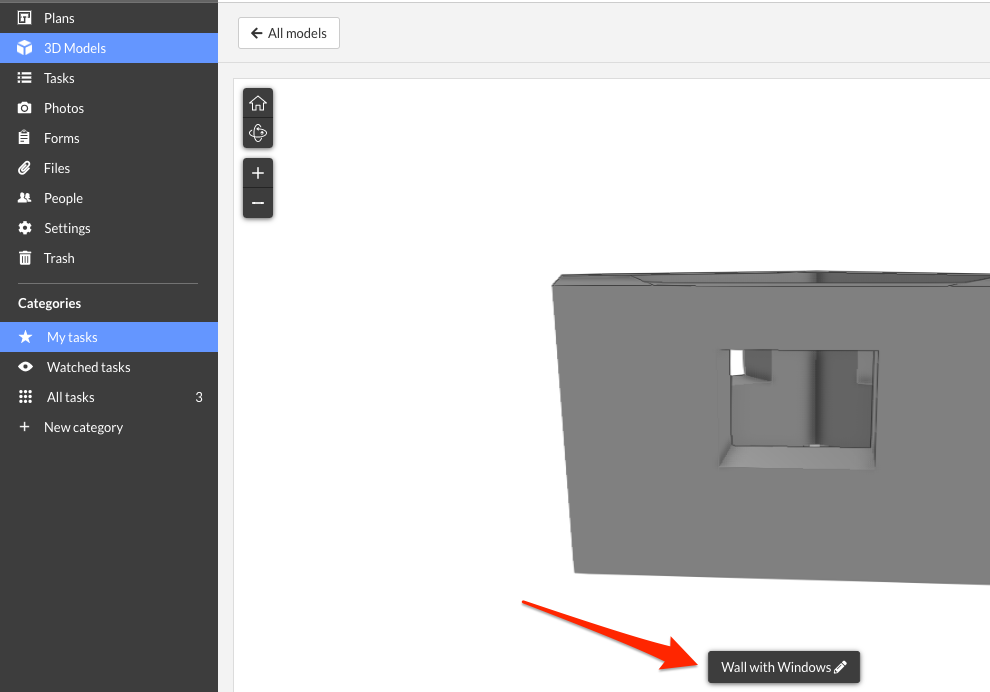

Vous pouvez également renommer le modèle depuis la visionneuse BIM.
Sélectionner le nom du modèle lorsqu’il est ouvert :

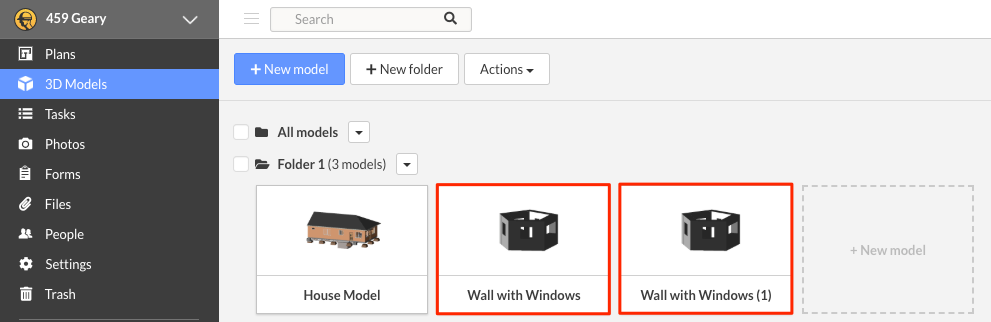

Nota : Si un nouveau modèle est téléchargé avec le même nom qu’un modèle existant, le nom du nouveau modèle sera suivi d’un numéro. Par exemple : si vous téléchargez "Modèle architectural" et un autre modèle du même nom existe déjà le nouveau modèle prendra le nom "Modèle architectural (1)".
Supprimer des modèles 3D

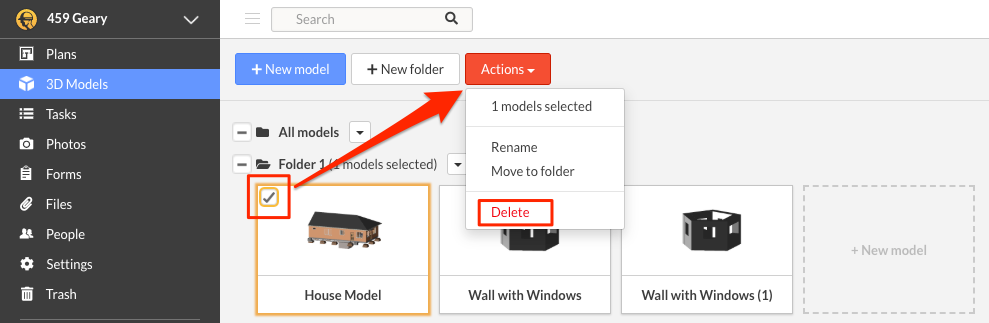

Les administrateurs du projet peuvent supprimer des modèles en sélectionnant le(s) modèle(s) voulu(s) et en cliquant sur "Actions" puis "Supprimer". Les membres et les suiveurs du projet ne peuvent pas supprimer de modèles 3D.
Nota : La suppression d’un modèle est une action permanente. Vous ne pouvez pas récupérer le fichier dans l’onglet "Poubelle".
