Q&R : Pourquoi mon modèle 3D tremble-t-il (vacille) et comment puis-je le réparer ?

Question

J’ai téléchargé un modèle 3D sur Fieldwire, et il tremble ou vacille lorsque je commence à naviguer. Pourquoi cela se produit-il, et comment puis-je le réparer?

Exemple:

Réponse

Bien que cela ne se produise pas avec la plupart des modèles, les fichiers BIM contiennent parfois des coordonnées GPS d’emplacements réels qui ne correspondent pas aux coordonnées de projet de votre modèle. Lorsque vous chargez votre modèle sur Fieldwire, vous rencontrez le "tremblement" si la différence entre ces deux ensembles de coordonnées dans votre fichier de modèle est significative.

Comment corriger ?

Vous devrez réexporter votre fichier de modèle 3D original au format IFC à partir du programme que vous avez utilisé pour le créer. Les captures d’écran suivantes proviennent de la plateforme de création de modèles la plus populaire, Revit; la séquence exacte de ces étapes peut varier si vous utilisez un programme différent, mais vous recherchez la même option ou une option similaire dans le logiciel de modélisation que vous utilisez.

1. Téléchargez le plugin (gratuit) IFC pour votre version de Revit depuis l’app store d’Autodesk. Vous pourrez télécharger le plugin avec l’année qui correspond à l’année de votre édition Revit (par exemple, télécharger IFC 2020 pour Revit 2020)..

2. Dans Revit, ouvrez votre modèle ; cliquez sur "Fichier", puis sur "Exporter" et choisissez "IFC" :

3. Cliquez "Modify setup..."

4. Sélectionnez  "Internal coordinates" option sousd "Project Origin" dans l'onglet "General" :

5. Exportez votre modèle mis à jour

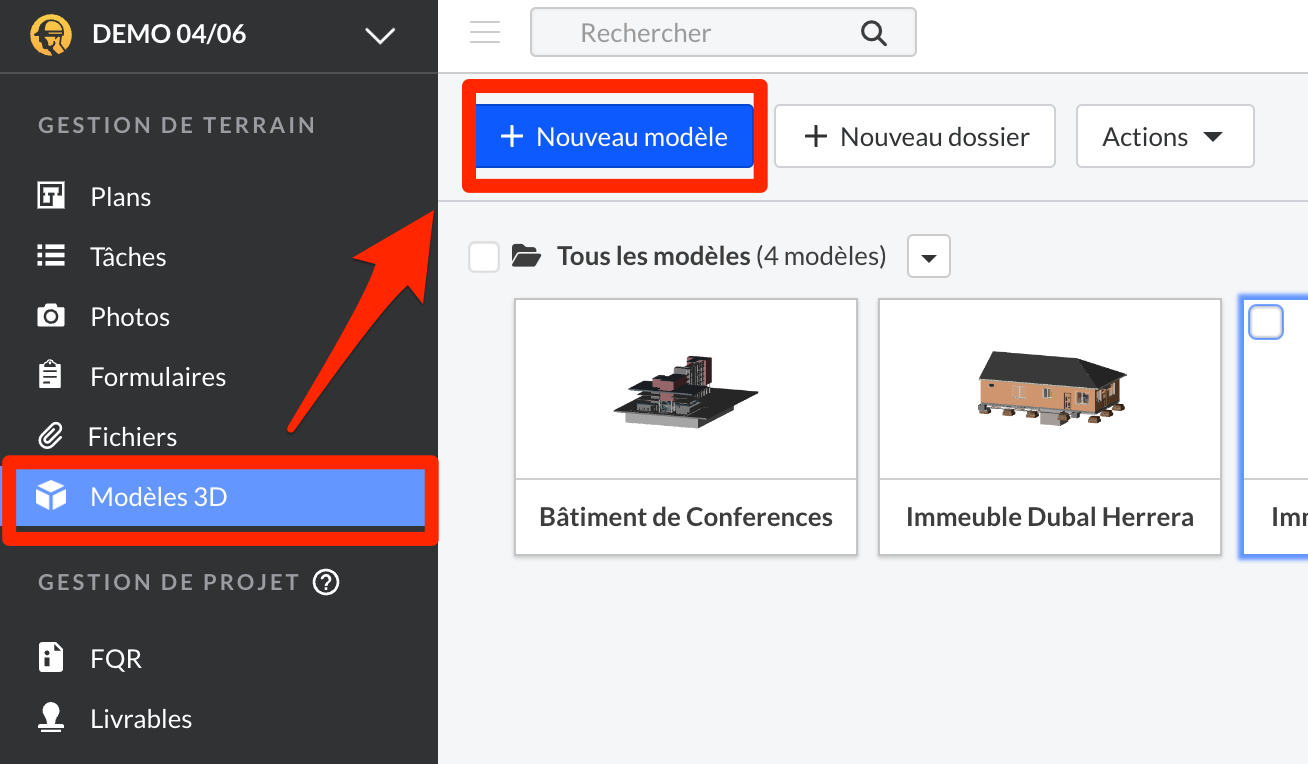

6. Allez à l'Ognlet Modèles 3D dans votre projet Fieldwire et téléchargez à nouveau le modèle :

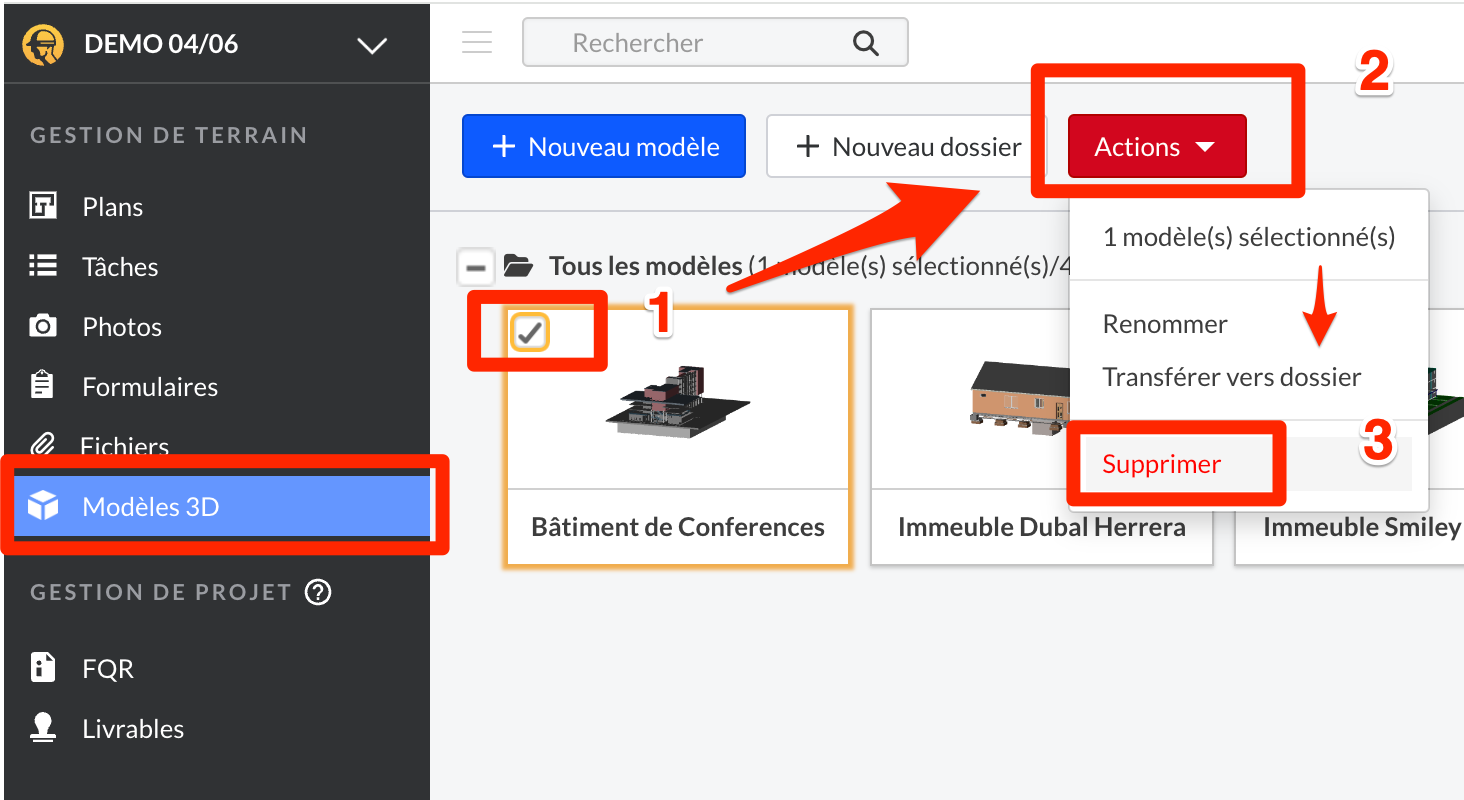

Nous vous recommandons de supprimer l’ancienne version pour éviter de la sélectionner accidentellement à l’avenir :

Si ces étapes ne permettent pas de résoudre le problème, veuillez envoyer un mail au support@fieldwire.com (ou utiliser le bouton « ? » dans le menu supérieur droit de votre application Fieldwire pour ouvrir notre widget de support et nous envoyer un message) avec une brève description du problème et le nom du modèle qui le rencontre.
