Introduction
L’un des plus grands défis des plans 2D est l’incapacité de mesurer les distances réelles.
Par défaut, la plupart des plans n’indiquent pas les mesures de hauteur. Les mesures X et Y entre les éléments mécaniques, électriques, de plomberie et architecturaux dans les plans 2D sont difficiles à mesurer parce que les disciplines pertinentes sont sur différentes feuilles.
L’outil de mesure BIM de Fieldwire permet de mesurer avec précision la hauteur et les distances entre tous les éléments du modèle
Aperçu des fonctions
L’outil de mesure vous permet de mesurer les distances X, Y, Z entre deux points que vous ajoutez au modèle. Les unités affichées dans chaque modèle (pieds/pouces ou mètres) sont déterminées par le modèle lui-même. Si le modèle a été exporté avec des unités impériales ou métriques, les mesures seront affichées en pieds et en fractions de pouces (0’0”) ou en mètres (m), respectivement.
Créer une mesure
Pour créer une mesure, ouvrez un modèle 3D dans l’onglet 'Modèles 3D'.

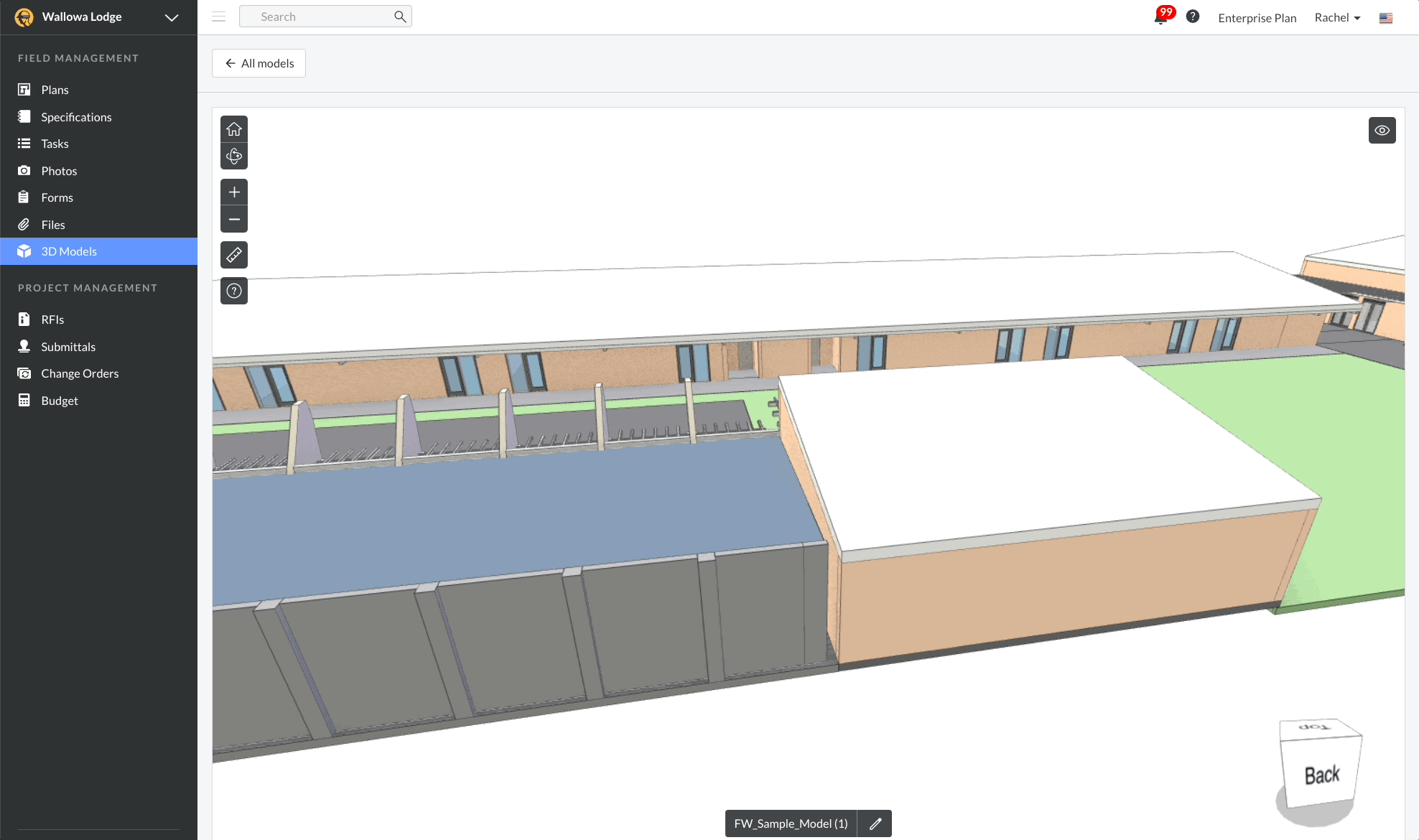

1. Sélectionnez l’outil « Mesure ».
Note : Tous les niveaux d’autorisation de projet (administrateur, membres et abonnés) peuvent accéder à l’outil de mesure.

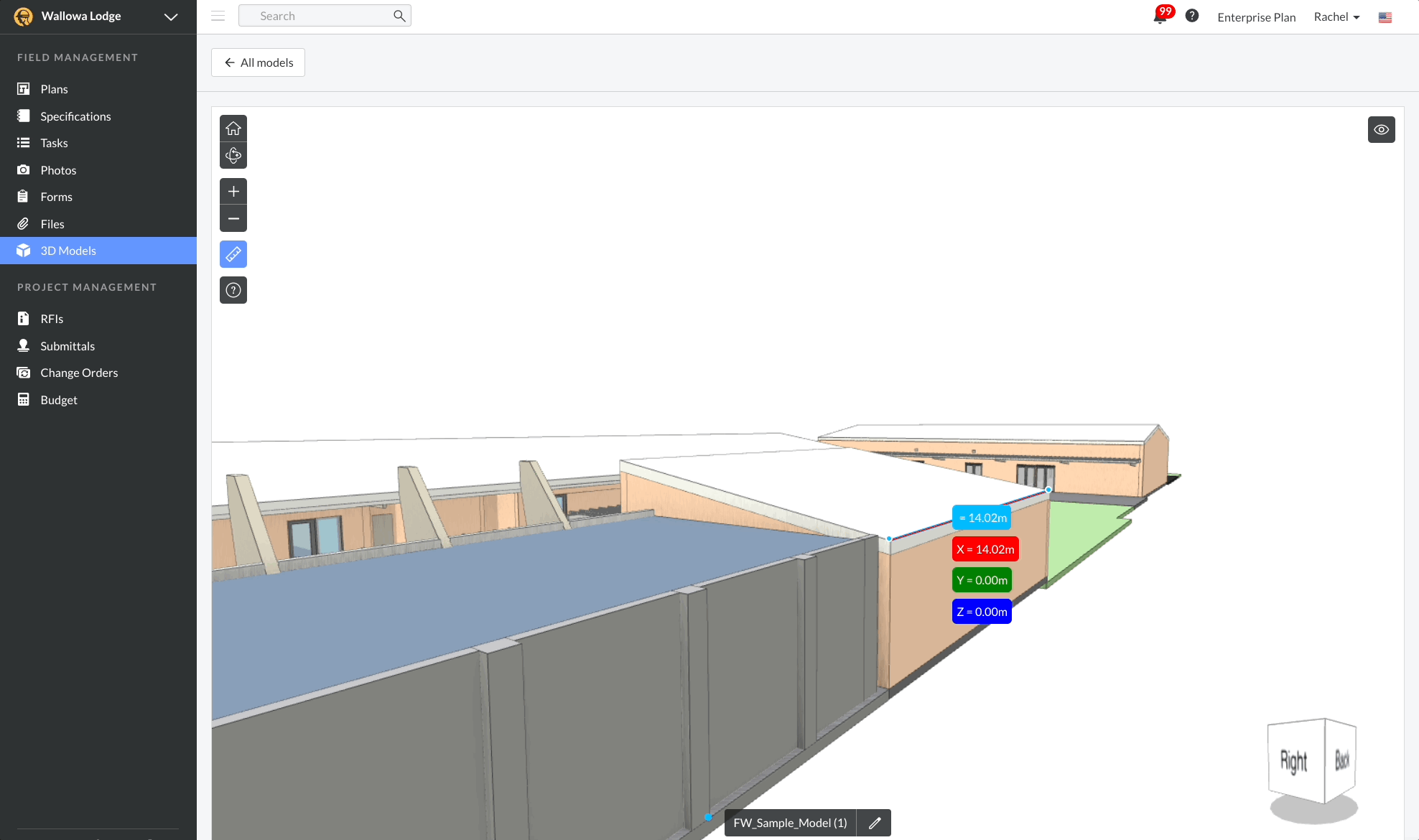

2. Cliquez sur le premier point à partir duquel vous souhaitez mesurer. Les mesures sont calculées dynamiquement lorsque vous déplacez votre souris. Cliquez sur le deuxième point du modèle pour créer la mesure.
Note : si votre souris survole l’arrière-plan tout en mesurant le deuxième point, il sera automatiquement ancré au bord du modèle le plus proche.

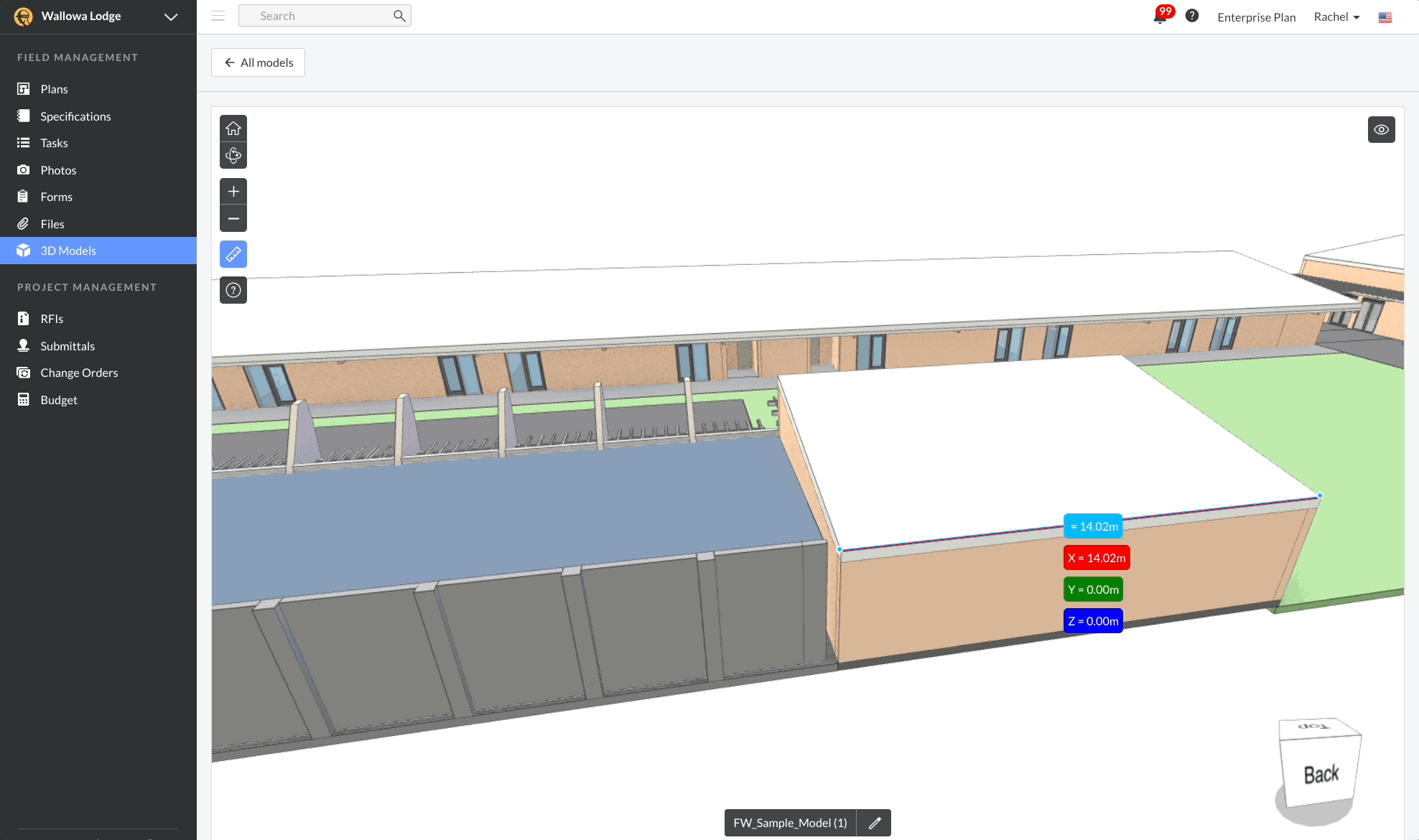

Note : Le menu de mesure et les directives ont préséance visuelle sur le modèle jusqu’à ce qu’il soit supprimé. Vous pouvez naviguer dans le modèle et la mesure ajoutée restera statique :
Effacer une mesure
Il existe plusieurs façons d’effacer une mesure. Vous pouvez :
- Cliquez sur le 'x' dans le menu de mesure.
- Appuyez sur la touche ESC de votre clavier.
- Sélectionnez le bouton « Accueil ».
- Sélectionner à nouveau l’outil de mesure.
Note : Vous ne pouvez créer qu’une mesure à la fois ; si vous sélectionnez à nouveau l’outil Mesure, la mesure initiale sera effacée :
Note : les mesures, par défaut, sont temporaires ; les mesures ne sont pas enregistrées lorsque vous quittez le modèle. Les mesures sont également spécifiques aux utilisateurs. Si deux utilisateurs visualisent le même modèle, ils ne verront pas les mesures de l’autre.
