Introduction
Cet article explique comment étalonner ou calibrer des plans 2D avec un modèle 3D dans Fieldwire, permettant aux utilisateurs d’aligner avec précision les documents contractuels avec les données BIM. L'étalonnage des vues 2D et 3D aide les utilisateurs BIM à naviguer facilement entre le plan 2D et le modèle 3D, garantissant que les équipes puissent consulter la bonne information dans le bon contexte, sans avoir besoin d’outils avancés supplémentaires..
Table des matières
Comment étalonner
Pour étalonner un plan 2D avec un modèle 3D, vous devez être Administrateur sur le projet. De plus, vous devez suivre les étapes suivantes :
-
Accédez à l’onglet Modèles 3D, où vous serez automatiquement dirigé vers la vue fédérée.
Remarque : pour pouvoir étalonner, vous devez d’abord attendre que tous vos modèles soient entièrement chargés.

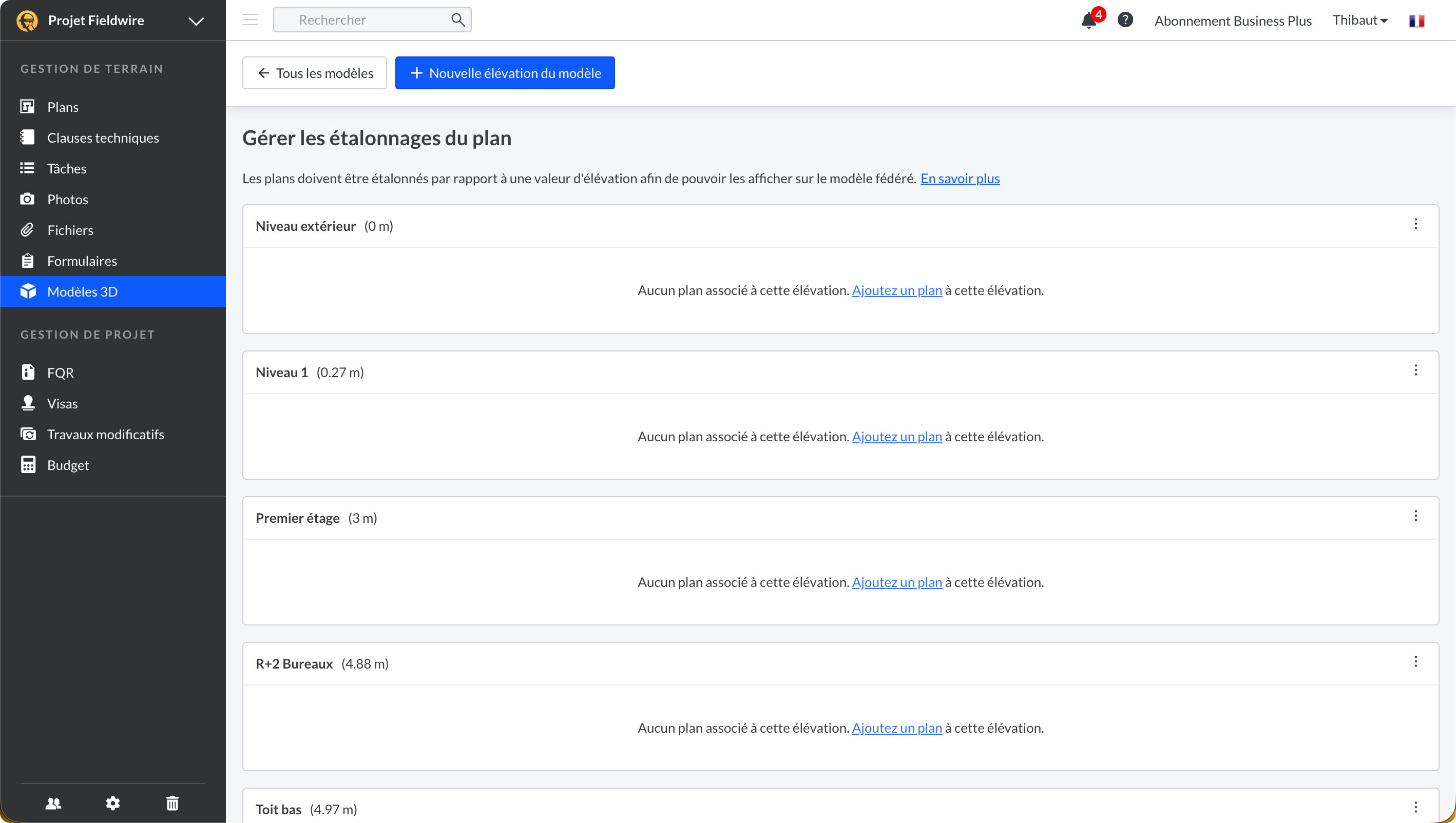

Cliquez sur le bouton Gérer les étalonnages des plans

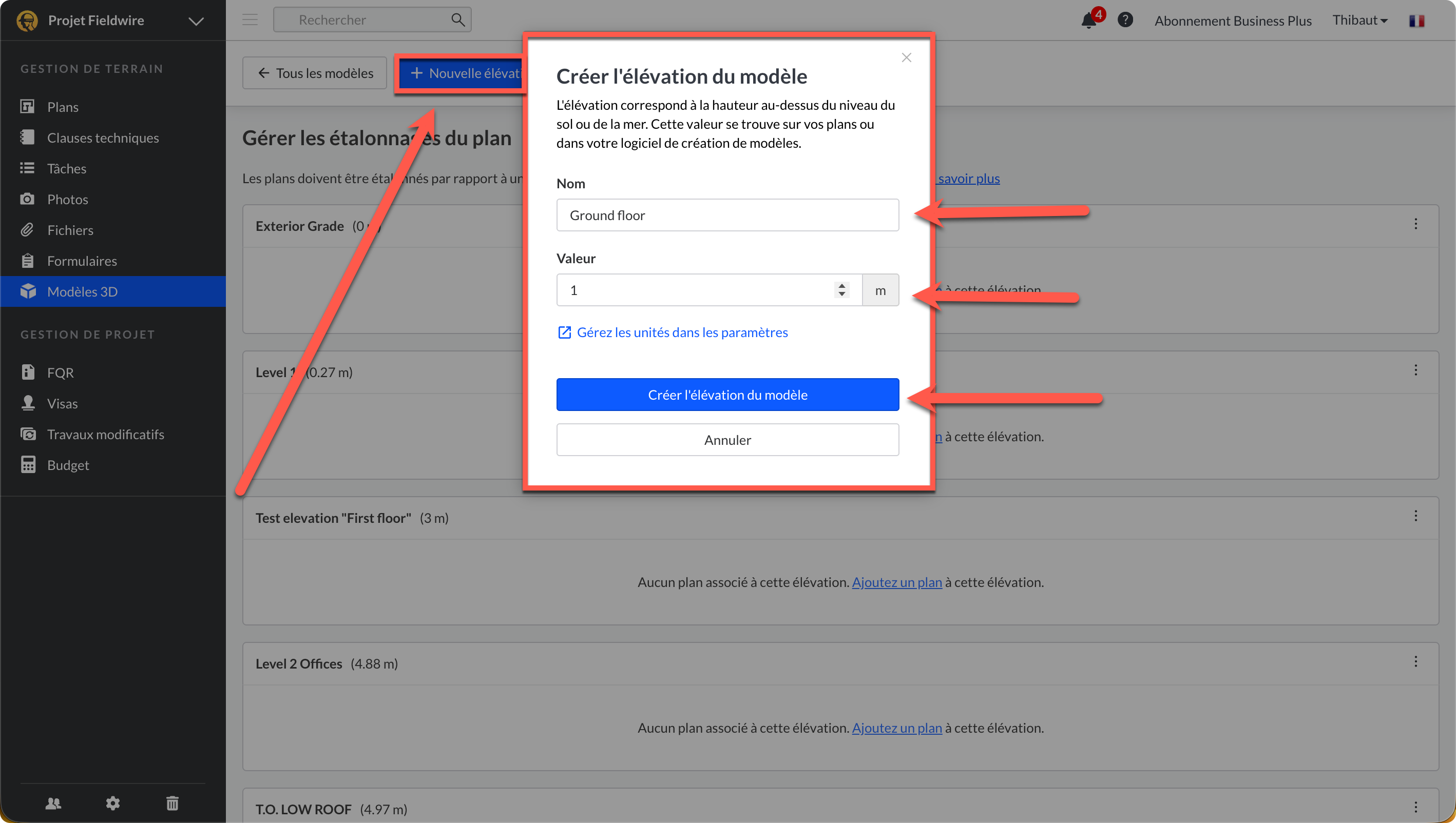

Cliquez sur le bouton + Nouvelle élévation du modèle
Saisissez un nom d’élévation
Par exemple, imaginez les boutons dans un ascenseur – « Niveau sol », « Hall », « Premier étage », etc.Saisissez une Valeur d’élévation
Cette valeur se trouve généralement dans votre modèle ou sur vos plans d’étage.
Elle correspond à la hauteur par rapport au sol.
Note : pour le moment, ces valeurs doivent être saisies en mètres.Cliquez sur Créer l’élévation du modèle
L’élévation sera ensuite enregistrée dans la vue Gérer les étalonnages des plans.
Note : il est possible d'étalonner 20 modèles au maximum.
Élévations BIM automatiques
Fieldwire crée automatiquement des élévations de modèles à partir des données d’élévation présentes dans les modèles 3D que vous chargez. Ces élévations générées par le système permettent de démarrer plus rapidement et plus facilement l'étalonnage des plans, en particulier pour les projets de grande taille ou comportant plusieurs niveaux.
Fonctionnement des élévations automatiques
Lorsque vous chargez un modèle 3D contenant des métadonnées d’élévation :
- Fieldwire identifie les noms d’élévation et leurs valeurs de hauteur associées.
- Les élévations sont automatiquement créées et ajoutées à la page Gérer les étalonnages des plans.
- Si vous avez déjà créé des élévations, le système ajoutera tout de même les nouvelles élévations détectées dans le dernier modèle.
- Les valeurs d’élévation en doublon ne sont pas créées.
- Exemple : Si le Modèle A et le Modèle B contiennent tous deux une élévation à 0,00 m, Fieldwire ne générera cette élévation qu’une seule fois.
Gestion des unités
Fieldwire veille à ce que les valeurs d’élévation correspondent toujours aux unités définies dans votre projet :
- Si le modèle contient des unités d’élévation, elles sont automatiquement converties vers le système d’unités sélectionné pour votre projet.
- Si le modèle ne fournit aucune information d’unité, Fieldwire créera les élévations en supposant que les unités correspondent à celles du projet.

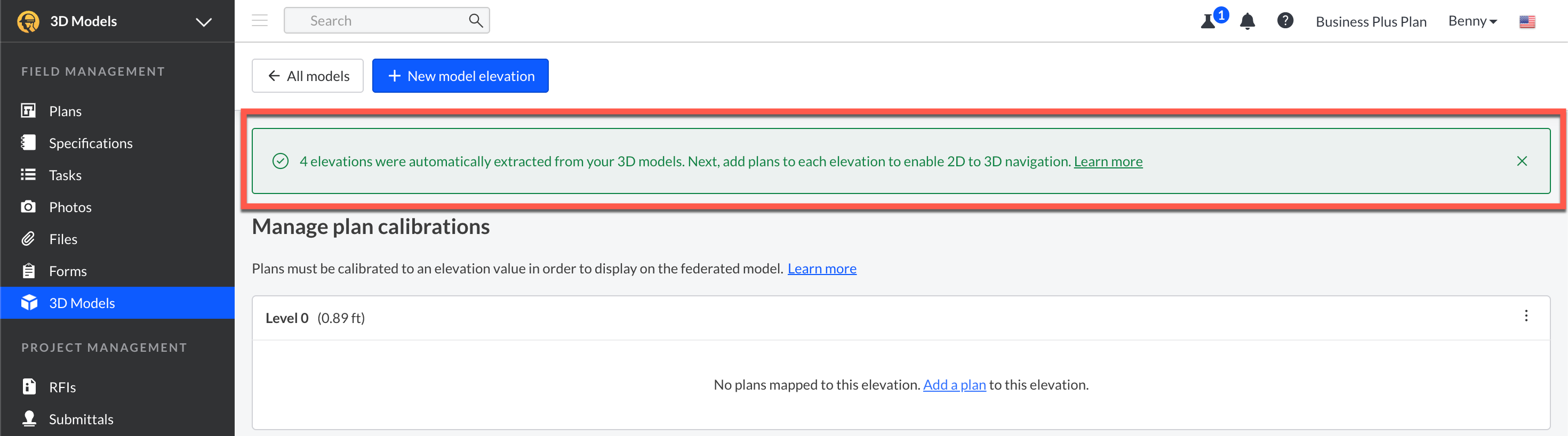

Bannière de confirmation pour les nouvelles élévations créées
Si de nouvelles élévations sont générées automatiquement, une bannière de confirmation apparaîtra sur la page Gérer les étalonnages des plans :
- La bannière n’apparaît qu’une seule fois, lors de la prochaine ouverture de cette page dans la même session.
- Vous pouvez fermer la bannière.
- Elle ne réapparaîtra pas lors des visites suivantes pendant cette même session.
Cela vous permet d’être informé des nouvelles élévations créées sans interrompre votre travail.
Notes pour les administrateurs
- Les élévations automatiques apparaissent uniquement après le chargement de modèles contenant des métadonnées d’élévation.
- Si aucune nouvelle élévation n’est créée, aucune bannière n’apparaît.
- Toutes les données d’élévation sont entièrement modifiables après leur création — les administrateurs peuvent renommer, ajuster les valeurs ou supprimer des élévations selon les besoins.
Ajouter des plans à une élévation
Pour ajouter un plan, procédez comme suit :

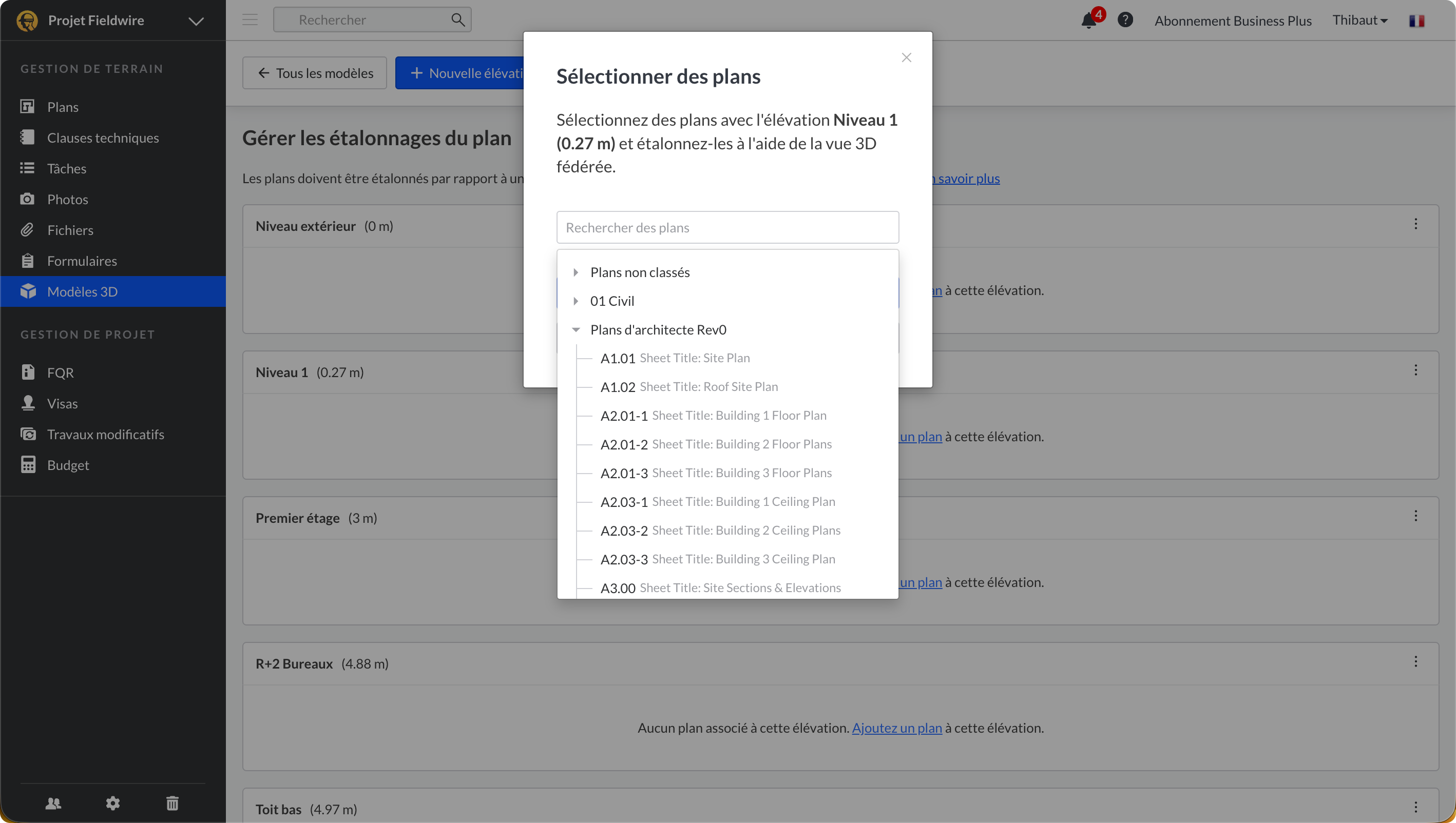

Cliquez sur le lien Ajouter un plan
Sélectionnez la ou les feuilles de plan à étalonner
Cliquez sur le bouton Étalonner [x] plan(s)
Aligner les plans avec le modèle
Une fois le plan étalonné, suivez les étapes à l’écran :
Sélectionnez le coin supérieur gauche du plan
Déplacez le plan jusqu’au point correspondant dans le modèle
Sélectionnez le coin inférieur droit du plan
Redimensionnez et faites pivoter le plan pour l’aligner avec le modèle
Cliquez sur Enregistrer l'étalonnage
Étapes 1 à 2 :
Étapes 3 à 4 :
Lors du processus d'étalonnage, vous pouvez repartir rapidement de zéro ou recentrer instantanément votre vue sur votre plan/modèle pour une navigation plus rapide et fluide.
Pour ce faire, cliquez simplement sur le bouton Réinitialiser l'étalonnage, qui est le tout dernier bouton situé sur le côté gauche.
Utilisation des contrôles de visibilité du modèle lors d'étalonnage
Pour vous offrir davantage de flexibilité lors de l’alignement de plans 2D avec des modèles 3D, la vue de l'étalonnage inclut désormais des contrôles de visibilité du modèle ainsi qu’un comportement d’accroche amélioré. Ces outils vous permettent d’effectuer un étalonnage plus précis, notamment lorsque les bords extérieurs du bâtiment ne constituent pas les meilleurs points de référence.
Afficher ou masquer des éléments du modèle pendant l'étalonnage
Dans certaines situations, des éléments structurels, tels que des poteaux ou des voiles de noyau, offrent des points de référence plus fiables que la façade du bâtiment. Comme ces éléments peuvent être masqués dans des étages finis, vous pouvez désormais masquer sélectivement certaines parties du modèle directement dans la vue de l'étalonnage.
Pour utiliser les contrôles de visibilité :
- Ouvrez la vue « Gérer les étalonnages des plans ».
- Sélectionnez le plan que vous étalonnez.
- Cliquez sur l’icône représentant un œil dans la barre d’outils à gauche.
- L’arborescence d’objets apparaît, affichant la même hiérarchie que dans la vue des niveaux.
- L’option permettant de passer à la vue par classes n’est pas disponible.
- Si aucun de vos modèles ne contient de métadonnées de niveaux, les modèles apparaîtront tout de même dans l’arborescence, mais ne pourront pas être développés.
- Activez ou désactivez la visibilité des modèles ou des groupes de niveaux selon vos besoins.
- Par exemple, vous pouvez masquer la dalle pour faire apparaître les poteaux structurels et faciliter un alignement plus précis.
Ce contrôle supplémentaire vous permet d’afficher la géométrie de référence la plus stable avant de définir vos points d'étalonnage.
Accroche aux arêtes du modèle pendant l'étalonnage
Lors de la pose ou de l’ajustement du plan, l’outil d'étallonage fonctionne désormais de manière similaire à l’outil de mesure de Fieldwire et s’accroche automatiquement aux arêtes du modèle 3D. L’accroche intervient notamment lors des actions suivantes :
- Déplacement du plan
- Redimensionnement du cadre de l'étalonnage
- Rotation du plan pour l’alignement
Ce comportement d’accroche permet une position plus précise et réduit le temps d'étalonnage, en particulier lorsque vous utilisez comme référence des éléments structurels plus petits ou partiellement masqués.
Optimisation des performances dans la vue d'étalonnage
Certains modèles 3D peuvent contenir des géométries extrêmement détaillées, ce qui peut affecter la vitesse de chargement et de réponse de la vue d'étalonnage. Afin de garantir une expérience d'étalonnage fluide et stable, Fieldwire masque automatiquement certains types d'objets non essentiels dans la vue d'étalonnage.
Ces objets masqués n'affectent pas votre capacité à étalonner, et toutes les géométries structurelles, architecturales et de référence essentielles nécessaires à l'alignement resteront visibles. Cette optimisation se fait automatiquement et aucune action de votre part n'est requise.
Navigation entre les modèles 2D et 3D
Une fois que vous avez étalonné et associé vos feuilles de plan à vos modèles 3D, vous pourrez facilement passer de l’un à l’autre. Pour ce faire :

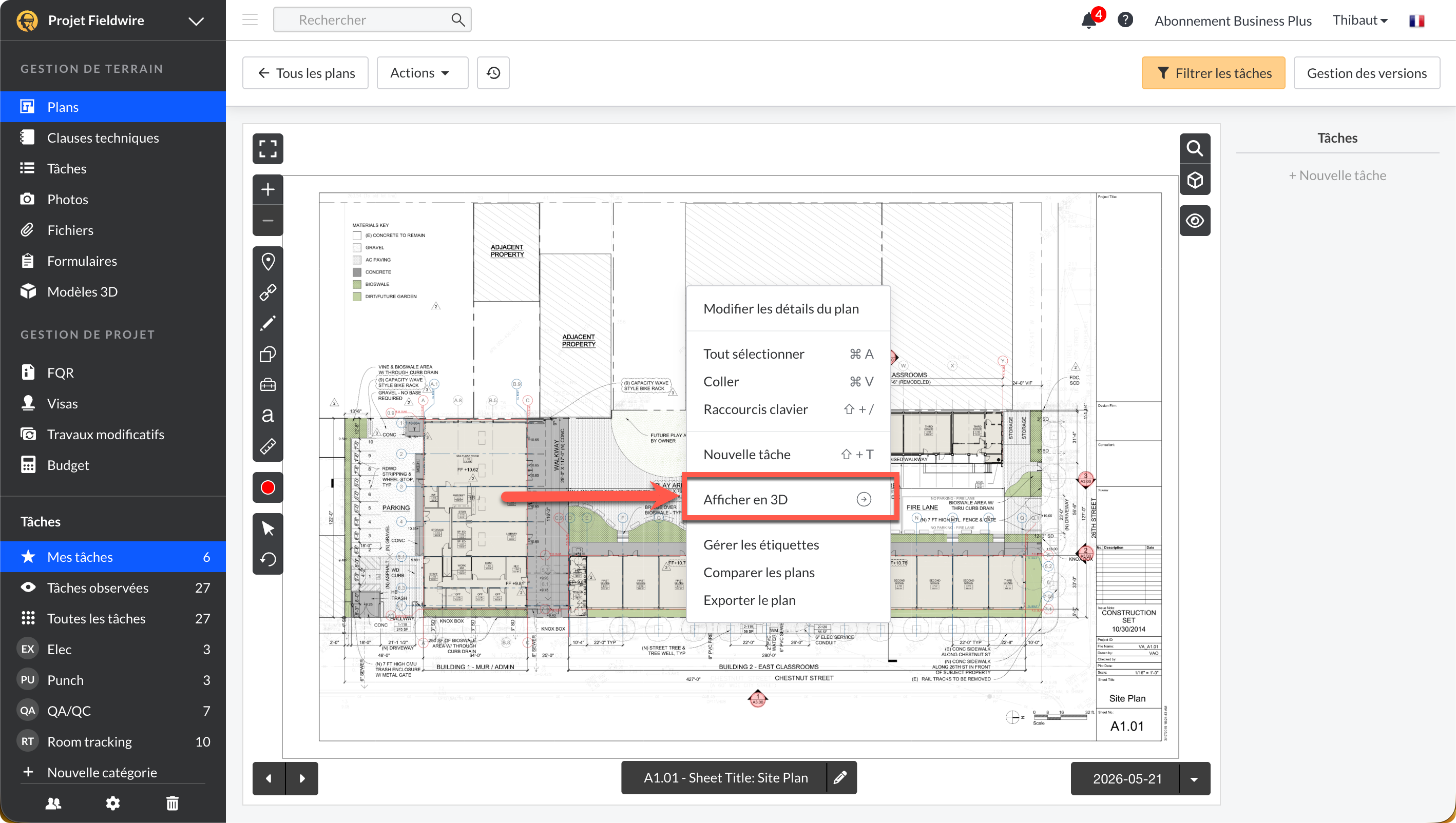

Faites un clic droit sur la feuille de plan
Cliquez sur Afficher en 3D
OU

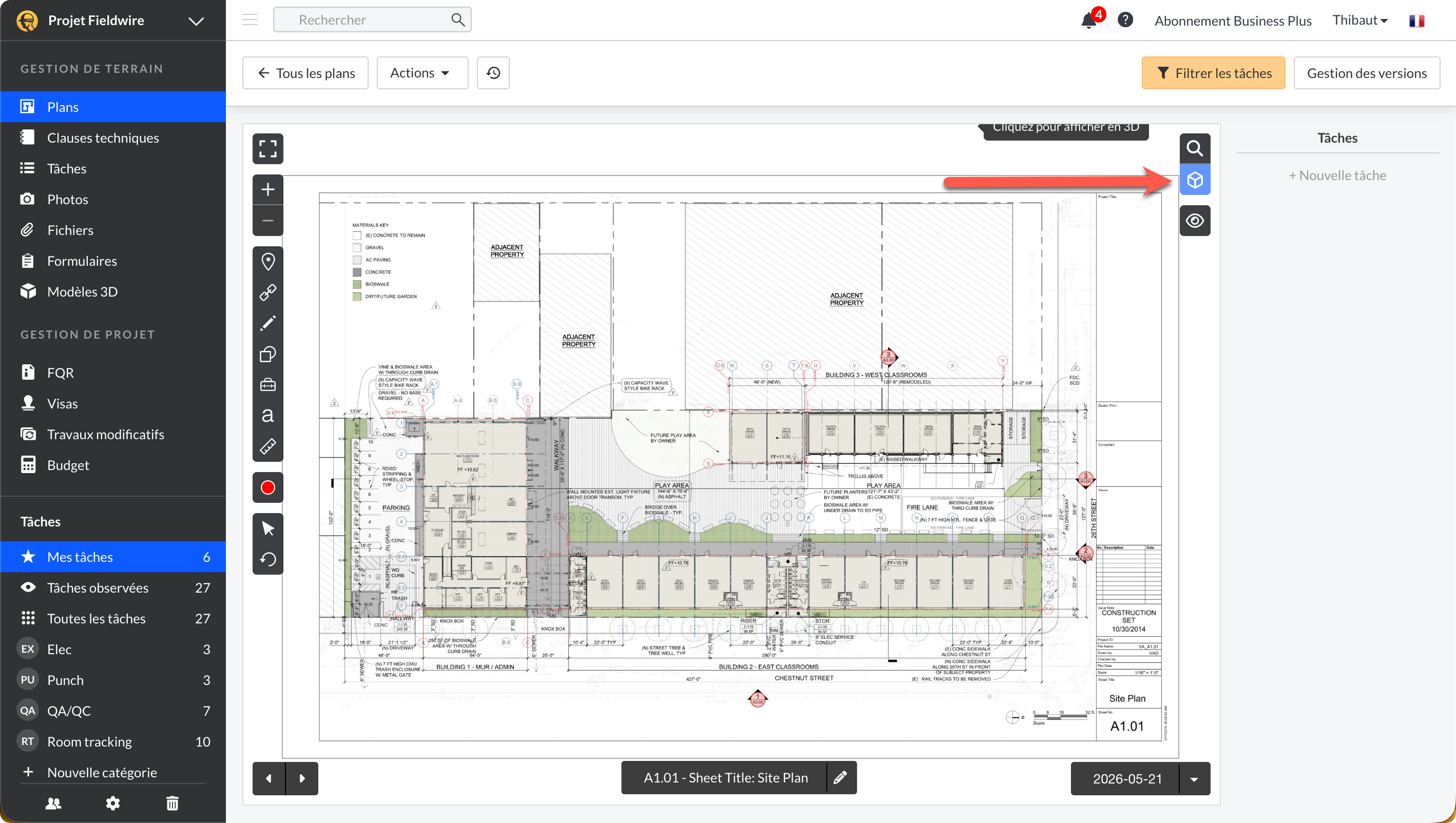

Sélectionnez l’icône en forme de cube, comme illustré dans la capture d’écran ci-dessous
Note : si cette icône n’apparaît pas, cela signifie que vous n’avez pas étalloné et associé cette feuille de plan à vos modèles 3D.Cliquez sur la zone du plan que vous souhaitez visualiser en 3D
Vous serez alors redirigé vers le modèle 3D.

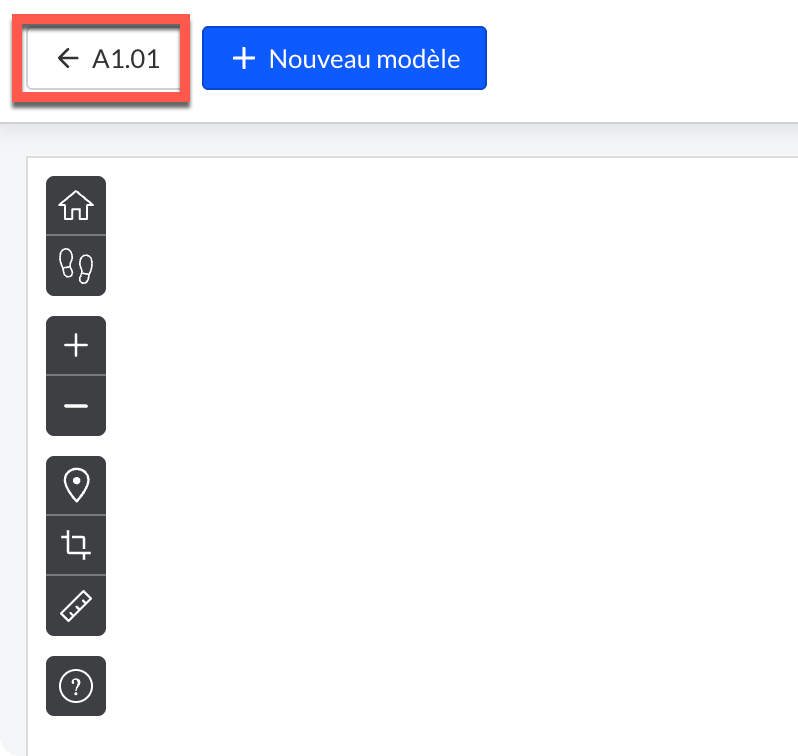

Une fois que vous avez terminé de visualiser le modèle 3D, revenez au plan en cliquant sur la flèche de retour accompagnée du nom de la feuille de plan.
Dépannage
Les modèles 3D peuvent être configurés de manière très variée dans les logiciels de conception comme Revit ou Tekla. La plupart des modèles définissent leur base de coordonnées à (0,0,0), mais certains placent le point de référence ailleurs. Si un modèle (ou tous les modèles du projet) n’est pas positionné à (0,0,0) — c’est-à-dire qu’il utilise des coordonnées globales — et que vos valeurs d’élévation reflètent des coordonnées locales, alors le modèle ne sera pas découpé correctement pour l'étalonnage.
Exemple
Un modèle utilise des coordonnées globales et est décalé de 71 m sur l’axe z, c’est-à-dire que sa base de coordonnées est (0,0,71), ou sol = 71 m.
Les niveaux dans Revit s’affichent en coordonnées locales (sol = 0 m).
L’utilisateur saisit alors « Niveau sol » et « 0 m » comme nom et valeur d’élévation.
Mais comme le modèle ne trouve pas le niveau 0 m dans l’espace 3D, le message suivant apparaîtra :
Lorsque cela se produit, vous avez deux options :
Réexporter vos modèles depuis Revit
Vous pouvez réexporter les modèles depuis Revit en modifiant un paramètre. Dans la fenêtre d’export (exemple ci-dessous), vous devez changer la base des coordonnées en Point de base du projet (Project Base Point). Cela placera le modèle à la position (0,0,0)
Faire le calcul manuellement
Si vous ne souhaitez pas réexporter le modèle, ou si vous n’en avez pas la possibilité, vous pouvez faire le calcul vous-même, à condition de connaître la valeur Z où il est positionné. Par exemple, si le modèle se trouve à 100 m au-dessus du niveau de la mer, vous pouvez en tenir compte lors de la création de vos élévations. Là où votre « Niveau sol » serait normalement à 0 m, vous pouvez mettre 100 m, et la découpe sera alors positionnée correctement.
Navigation entre les modèles 2D et 3D
Si vos plans sont étalonnés et connectés à vos modèles 3D, vous pouvez facilement passer de l’un à l’autre.
-
Sélectionnez l’icône du cube (comme indiqué sur la capture d’écran ci-dessous).
Note : si cette icône n’apparaît pas, cela signifie que le plan n’a pas été étalonné ni relié aux modèles 3D.
Cliquez sur la zone du plan que vous souhaitez afficher en 3D.
Vous serez alors redirigé vers le modèle 3D, centré sur la zone sélectionnée.

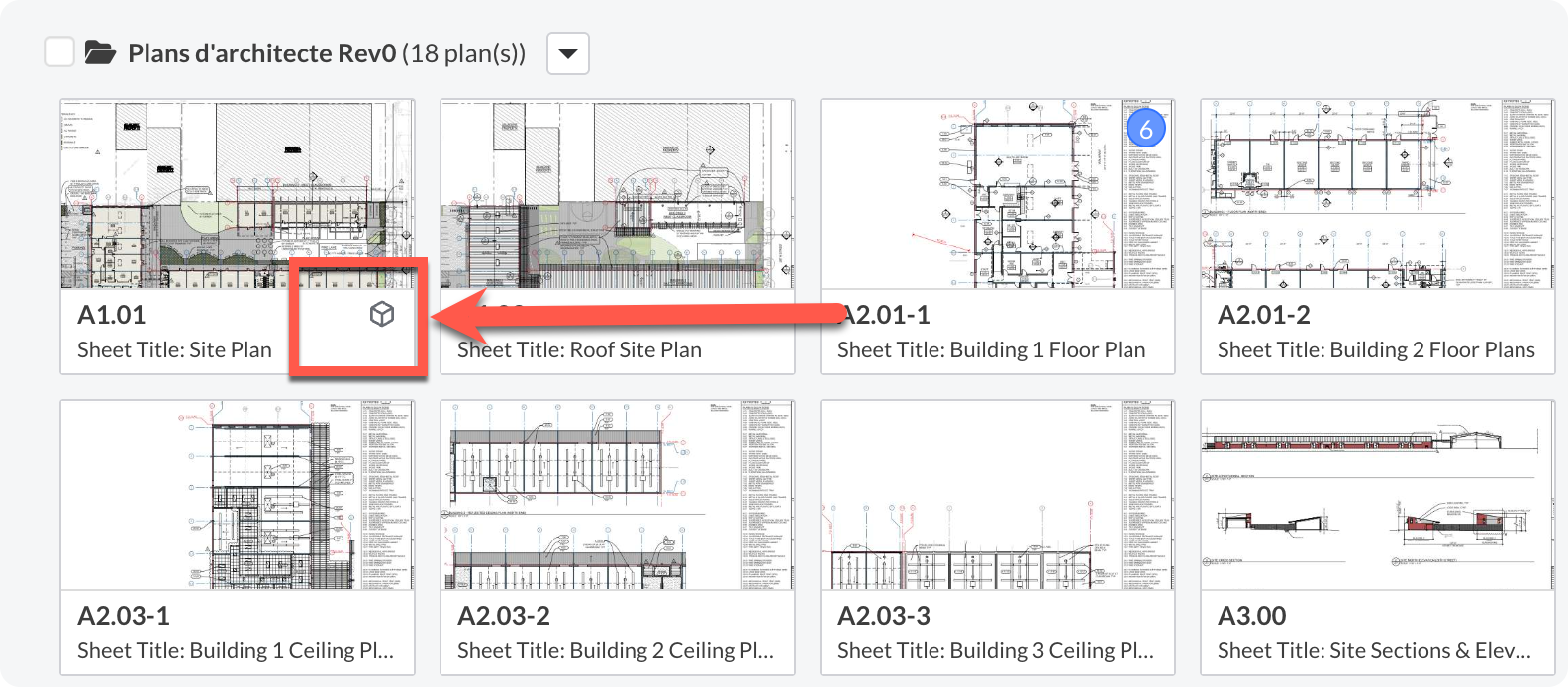

De plus, vous pourrez facilement identifier quels plans sont reliés à un modèle 3D depuis l’onglet Plans, dans la vue miniature.
Les vignettes de ces plans afficheront directement une icône en forme de cube.
Cela permet de réduire les incertitudes et de rendre les flux de travail plus fluides.
