Introduction
Cet article explique comment calibrer des plans 2D avec un modèle 3D dans Fieldwire, permettant aux utilisateurs d’aligner avec précision les documents contractuels avec les données BIM. La calibration des vues 2D et 3D aide les utilisateurs BIM à naviguer facilement entre le plan et le modèle, garantissant que les équipes puissent consulter la bonne information dans le bon contexte, sans avoir besoin d’outils avancés supplémentaires..
Table des matières
Comment calibrer
Pour calibrer un plan 2D avec un modèle 3D, vous devez être Administrateur sur le projet. De plus, vous devez suivre les étapes suivantes :
-

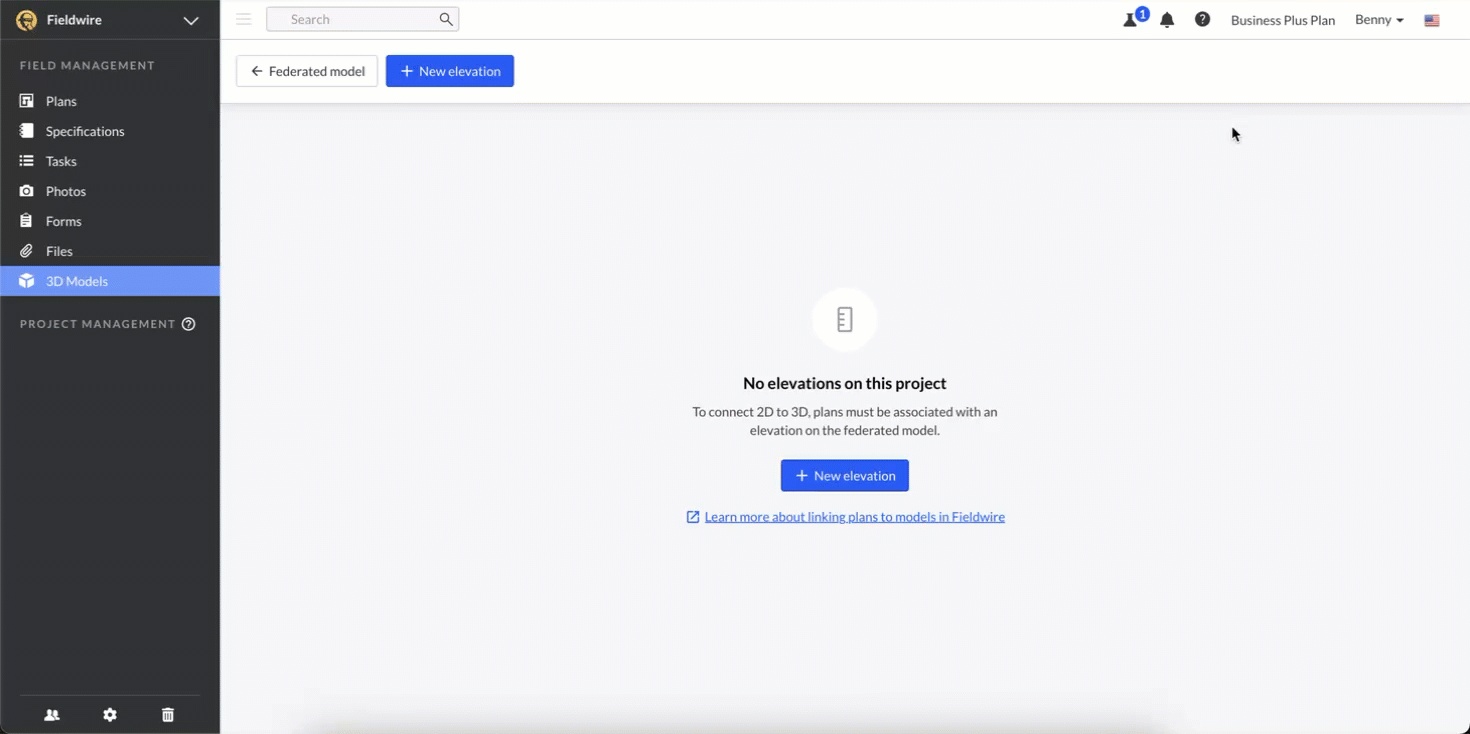

Accédez à l’onglet Modèles 3D, où vous serez automatiquement dirigé vers la vue fédérée.
Note : pour pouvoir calibrer, vous devez d’abord attendre que tous vos modèles soient entièrement chargés.

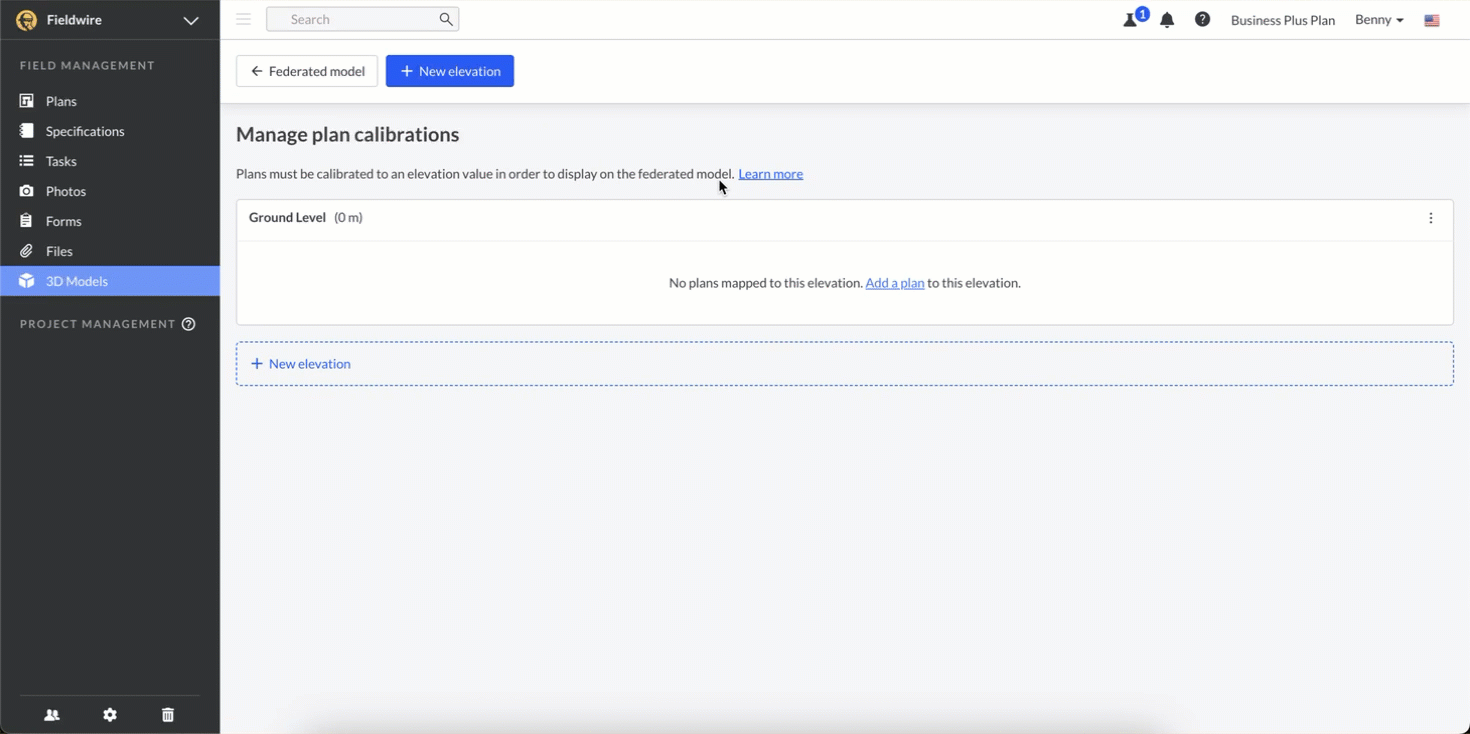

Cliquez sur le bouton Gérer la calibration du plan
Cliquez sur le bouton + Nouvelle élévation
Saisissez un nom d’élévation
Par exemple, imaginez les boutons dans un ascenseur – « Niveau sol », « Hall », « Premier étage », etc.Saisissez une valeur d’élévation
Cette valeur se trouve généralement dans votre modèle ou sur vos plans d’étage.
Elle correspond à la hauteur par rapport au sol.
Note : pour le moment, ces valeurs doivent être saisies en mètres.Cliquez sur Créer l’élévation
L’élévation sera ensuite enregistrée dans la vue Gérer la calibration du plan.
Note : il est possible de calibrer max 10 modèles.
Ajouter des plans à une élévation
Pour ajouter un plan, procédez comme suit :
Cliquez sur le lien Ajouter un plan
Sélectionnez la ou les feuilles de plan à calibrer
Cliquez sur le bouton Calibrer [x] plan(s)
Aligner les plans avec le modèle
Une fois le plan calibré, suivez les étapes à l’écran :
Sélectionnez le coin supérieur gauche du plan
Déplacez le plan jusqu’au point correspondant dans le modèle
Sélectionnez le coin inférieur droit du plan
Redimensionnez et faites pivoter le plan pour l’aligner avec le modèle
Cliquez sur Enregistrer la calibration

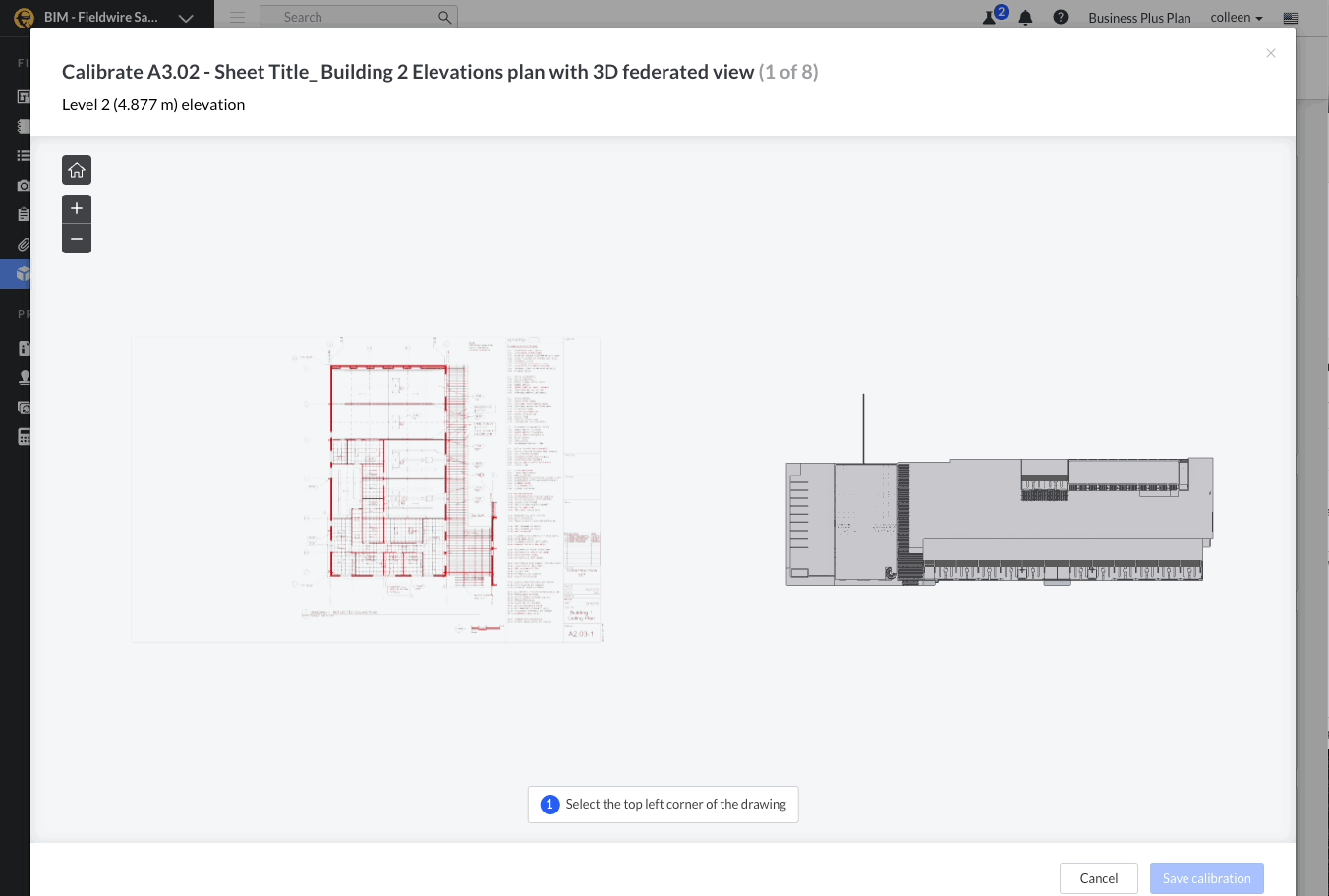

Étapes 1 à 2 :
(Sous-entendu : elles consistent à positionner correctement le plan par rapport au modèle.)

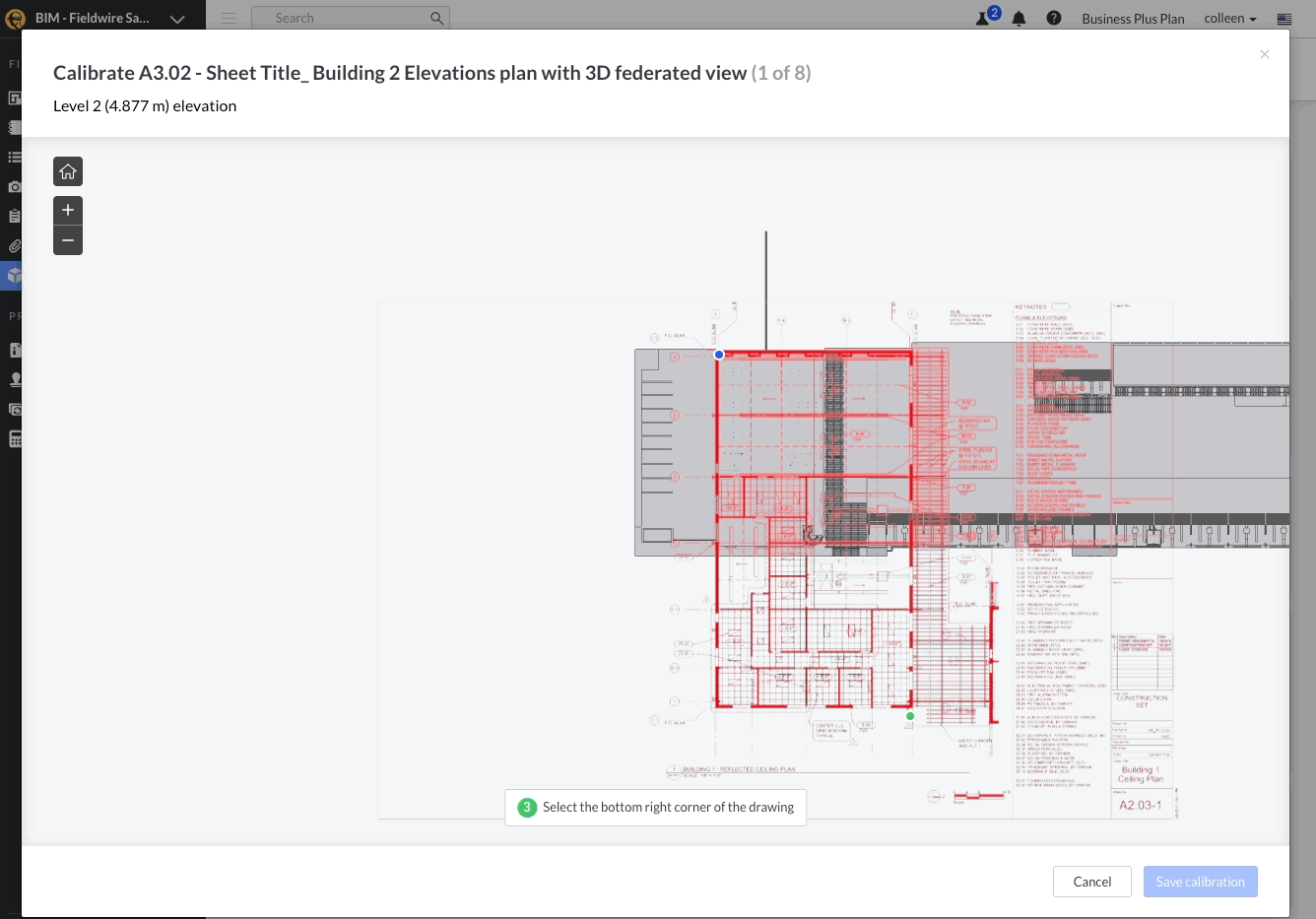

Etapes 3-4:

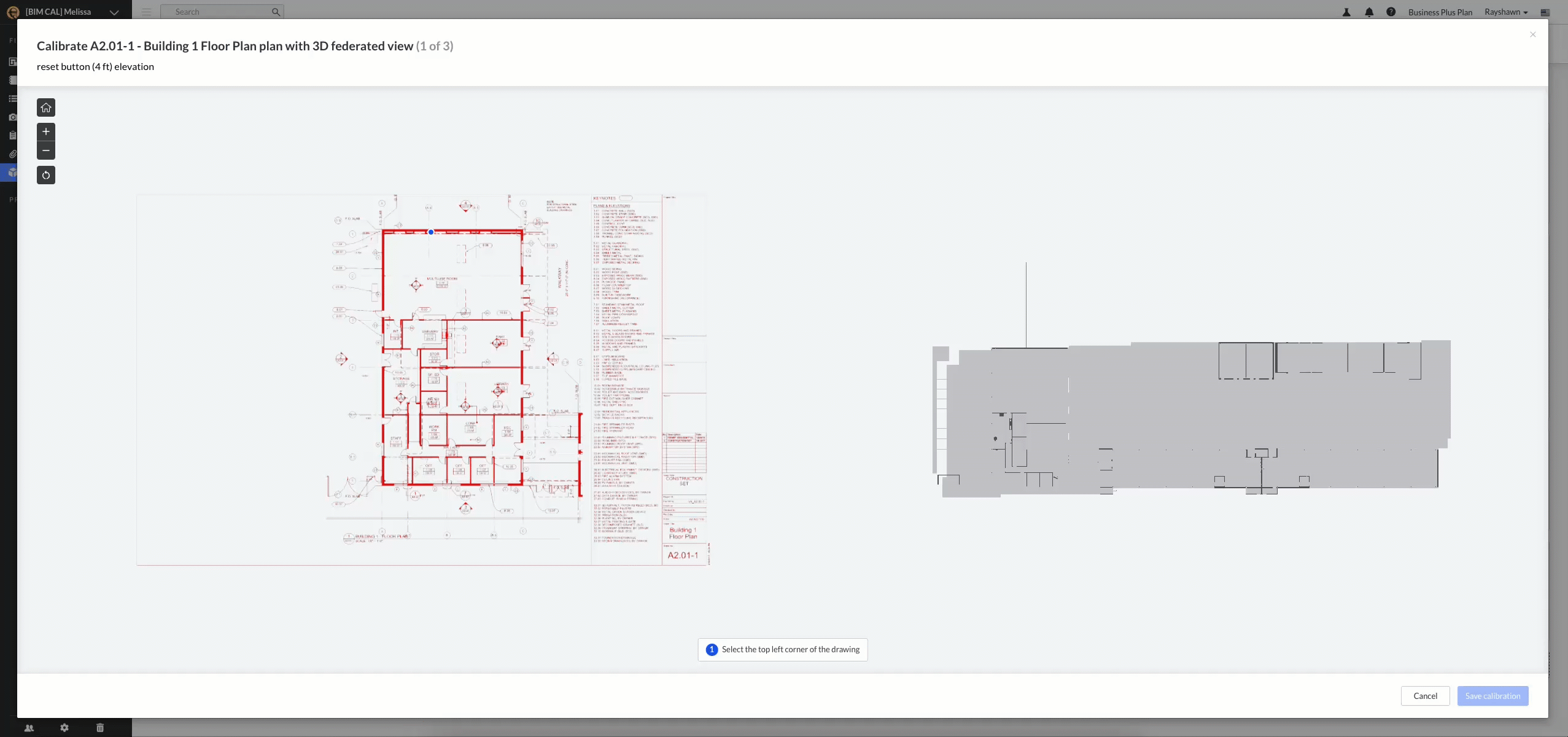

Lors du processus de calibration, vous pouvez repartir rapidement de zéro ou recentrer instantanément votre vue sur votre plan/modèle pour une navigation plus rapide et fluide.
Pour ce faire, cliquez simplement sur le bouton Réinitialiser la calibration, qui est le tout dernier bouton situé sur le côté gauche.
Navigation entre les modèles 2D et 3D
Une fois que vous avez calibré et associé vos feuilles de plan à vos modèles 3D, vous pourrez facilement passer de l’un à l’autre. Pour ce faire :

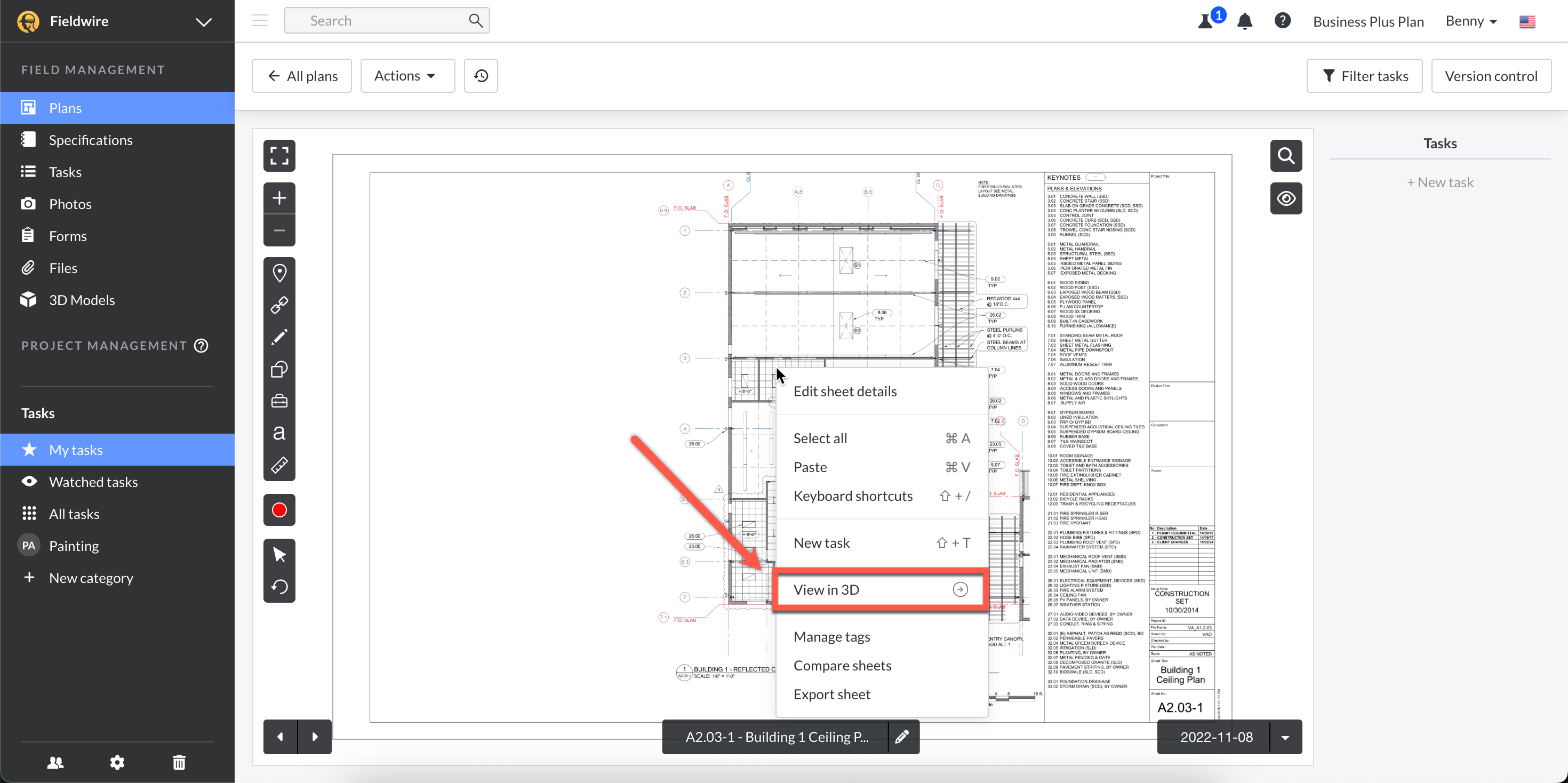

Faites un clic droit sur la feuille de plan
Cliquez sur Afficher en 3D
OU

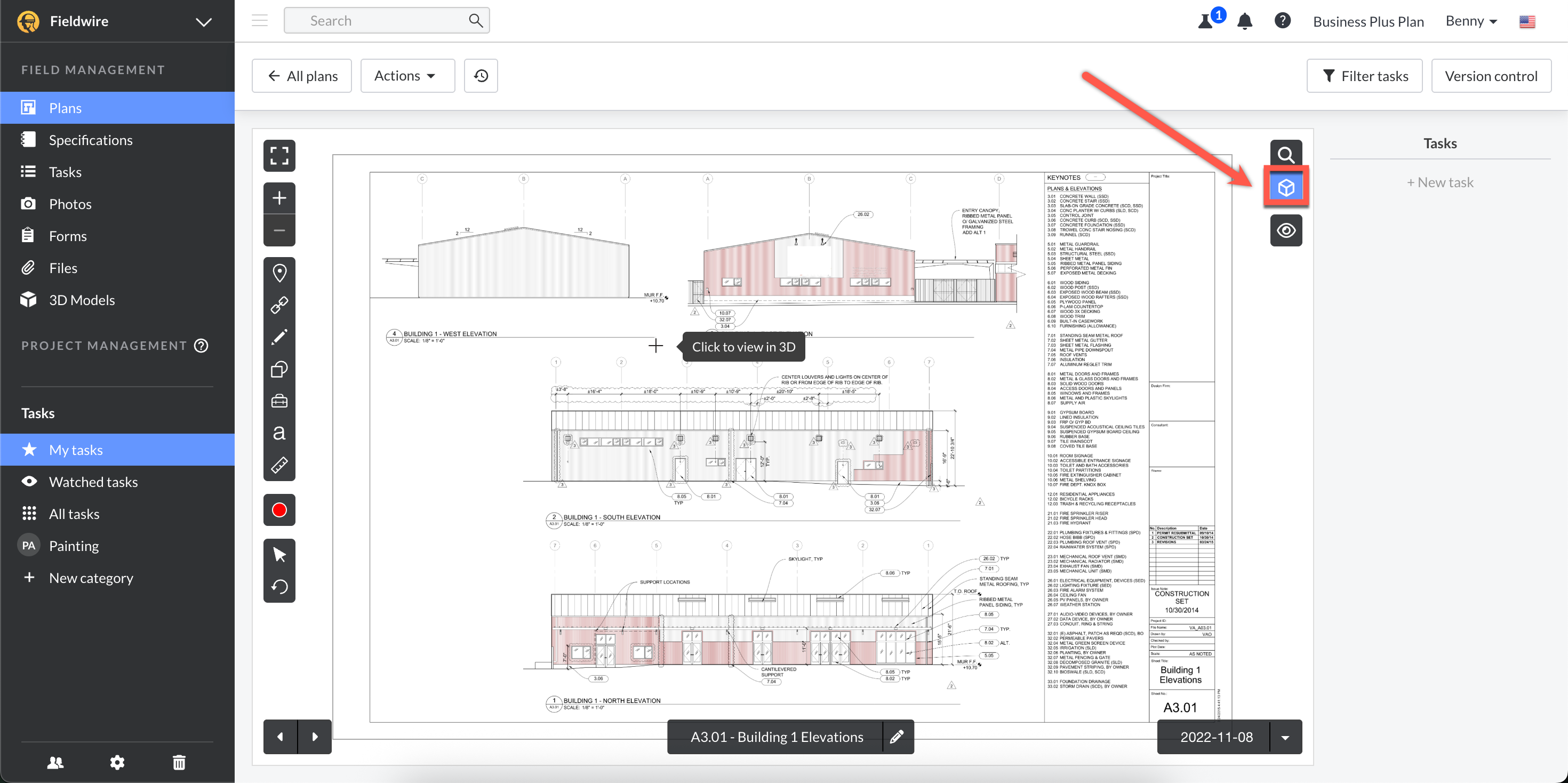

Sélectionnez l’icône en forme de cube, comme illustré dans la capture d’écran ci-dessous
Note : si cette icône n’apparaît pas, cela signifie que vous n’avez pas calibré et associé cette feuille de plan à vos modèles 3D.Cliquez sur la zone du plan que vous souhaitez visualiser en 3D
Vous serez alors redirigé vers le modèle 3D.

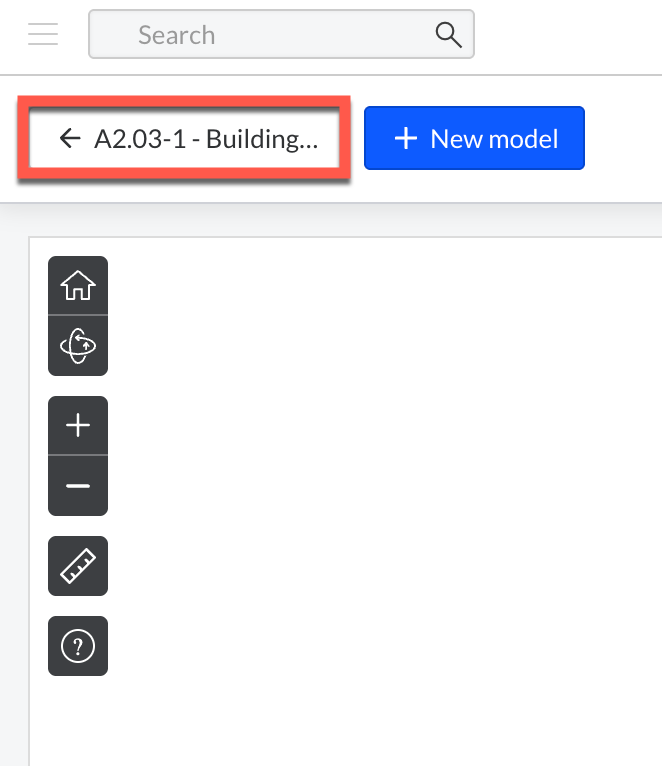

Une fois que vous avez terminé de visualiser le modèle 3D, revenez au plan en cliquant sur la flèche de retour accompagnée du nom de la feuille de plan.
Dépannage
Les modèles peuvent être configurés de manière très variée dans les logiciels de conception comme Revit ou Tekla. La plupart des modèles définissent leur base de coordonnées à (0,0,0), mais certains placent le modèle ailleurs. Si un modèle (ou tous les modèles du projet) n’est pas positionné à (0,0,0) — c’est-à-dire qu’il utilise des coordonnées globales — et que vos valeurs d’élévation reflètent des coordonnées locales, alors le modèle ne sera pas découpé correctement pour la calibration.
Exemple
Un modèle utilise des coordonnées globales et est décalé de 71 m sur l’axe z, c’est-à-dire que sa base de coordonnées est (0,0,71), ou sol = 71 m.
Les niveaux dans Revit s’affichent en coordonnées locales (sol = 0 m).
L’utilisateur saisit alors « Niveau sol » et « 0 m » comme nom et valeur d’élévation.

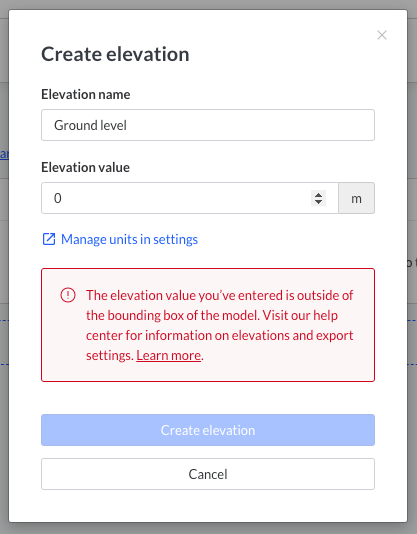

Mais comme le modèle n’intersecte pas le niveau 0 m dans l’espace 3D, le message suivant apparaîtra :
Lorsque cela se produit, vous avez deux options :
Réexporter vos modèles depuis Revit

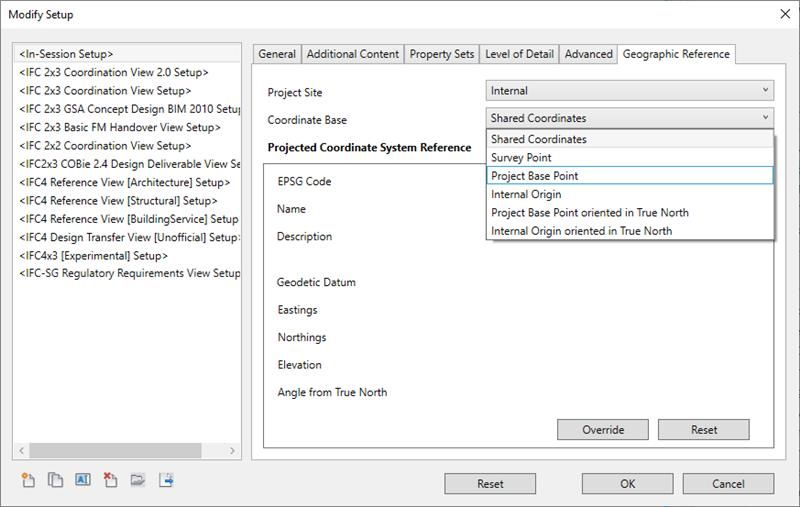

Vous pouvez réexporter les modèles depuis Revit en modifiant un paramètre. Dans la fenêtre d’export (exemple ci-dessous), vous devez changer la base des coordonnées en Point de base du projet (Project Base Point). Cela placera le modèle à la position (0,0,0)
Faire le calcul
Si vous ne souhaitez pas réexporter le modèle, ou si vous n’en avez pas la possibilité, vous pouvez faire le calcul vous-même, à condition de connaître la valeur Z où il est positionné. Par exemple, si le modèle se trouve à 100 m au-dessus du niveau de la mer, vous pouvez en tenir compte lors de la création de vos élévations. Là où votre « Niveau sol » serait normalement à 0 m, vous pouvez mettre 100 m, et la découpe sera alors positionnée correctement.
Navigation entre les modèles 2D et 3D
Si vos plans sont calibrés et connectés à vos modèles 3D, vous pouvez facilement passer de l’un à l’autre.
-
Sélectionnez l’icône du cube (comme indiqué sur la capture d’écran ci-dessous).
Note : si cette icône n’apparaît pas, cela signifie que le plan n’a pas été calibré ni relié aux modèles 3D.
Cliquez sur la zone du plan que vous souhaitez afficher en 3D.
Vous serez alors redirigé vers le modèle 3D, centré sur la zone sélectionnée.
De plus, vous pourrez facilement identifier quels plans sont reliés à un modèle 3D depuis l’onglet Plans, dans la vue miniature.
Les vignettes de ces plans afficheront directement une icône en forme de cube.
Cela permet de réduire les incertitudes et de rendre les flux de travail plus fluides.
