Aperçu
Les tâches créées en 3D fonctionnent de la même manière que les tâches créées sur des plans 2D. Elles peuvent être assignées, catégorisées, suivies, filtrées et rapportées, mais elles offrent un contexte supplémentaire en ancrant la tâche à un emplacement précis dans le modèle 3D.
Fieldwire prend en charge les projets qui :
- Travaillent entièrement en 2D
- Travaillent entièrement en 3D
- Utilisent à la fois des plans 2D et des modèles 3D
Cette flexibilité permet aux équipes d'adopter la 3D à leur propre rythme sans perturber les flux de travail 2D existants.
Cas d'utilisation courants des tâches en 3D
Les tâches en 3D sont particulièrement utiles pour les problèmes qui bénéficient d'un contexte spatial à travers plusieurs corps de métier ou systèmes, notamment :
- Installations
- Inspections de qualité
- Observations
- Défauts et conflits
Par exemple, si un problème implique à la fois les systèmes mécaniques et électriques, créer une tâche en 3D vous permet de montrer clairement comment ces éléments se rapportent les uns aux autres. C'est quelque chose qui peut être difficile à interpréter à partir d'un seul plan 2D.
Référencer un modèle 3D à partir d'une tâche créée en 2D
Si votre projet utilise principalement des plans 2D (par exemple, lorsque les plans 2D sont les dessins contractuels), vous pouvez toujours référencer le modèle 3D pour un contexte supplémentaire.
Lorsqu'une tâche est créée sur un plan 2D calibré sur un modèle 3D :
- La tâche inclut une option pour aller à l'emplacement correspondant dans le modèle 3D
- Cela ouvre le modèle 3D aux coordonnées correspondantes
- Une épingle de tâche n'est pas affichée dans le modèle 3D pour les tâches créées en 2D
Pourquoi une épingle de tâche n'est-elle pas affichée en 3D pour les tâches créées en 2D ?
Les plans 2D sont liés à une seule élévation. Afficher une épingle directement en 3D la placerait souvent à une hauteur incorrecte (par exemple, sur le sol fini au lieu d'un luminaire au plafond). Pour éviter toute confusion et un placement inexact, Fieldwire ne rend pas les épingles de tâches créées en 2D dans le modèle 3D.
Créer des tâches directement dans le modèle 3D
Pour les projets qui travaillent principalement (ou exclusivement) en 3D, les tâches peuvent être créées directement dans le modèle 3D.
Lorsque vous créez une tâche en 3D :
- Une épingle de tâche est placée à l'emplacement sélectionné dans le modèle
- Une miniature 3D est automatiquement générée pour la tâche
- La tâche se comporte comme toute autre tâche Fieldwire (assignations, catégories, étiquettes, dates d'échéance, etc.)

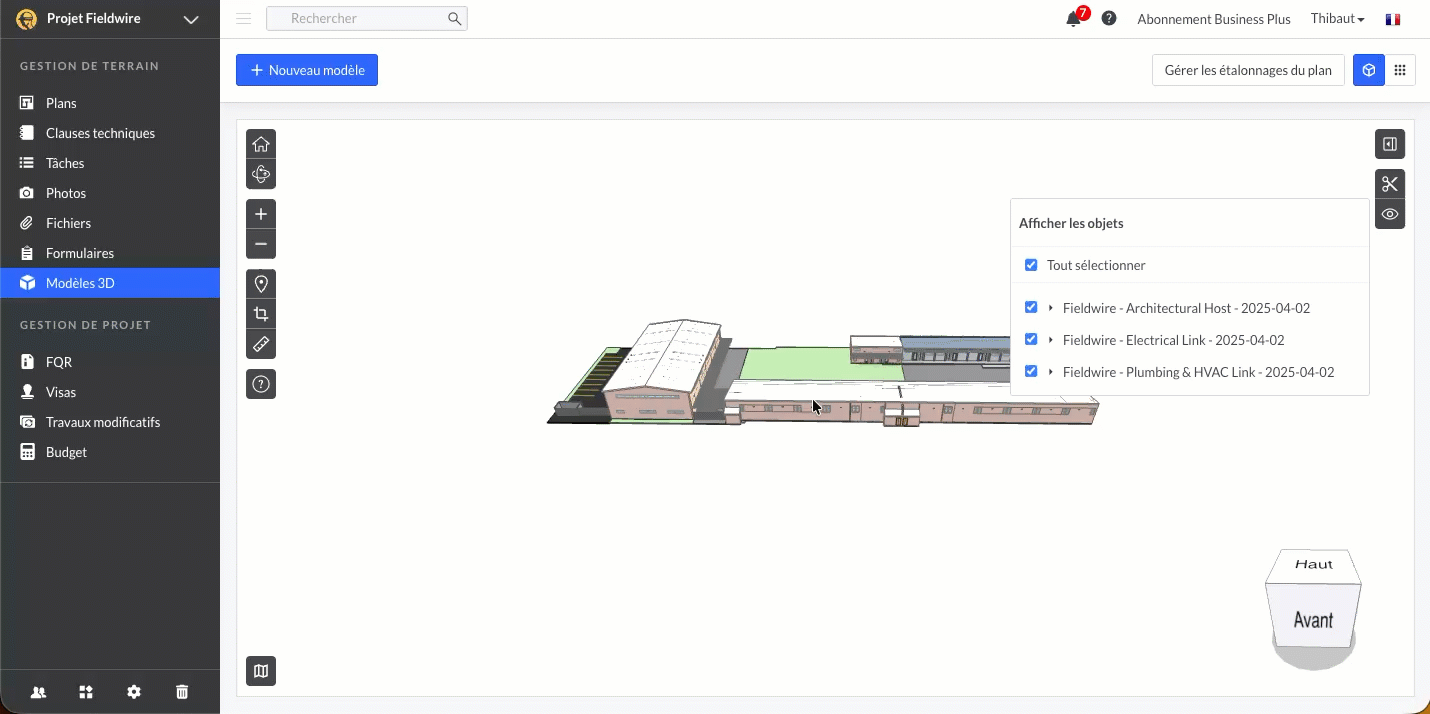

Comment créer une tâche dans un modèle 3D
Vous pouvez créer des tâches directement dans le modèle 3D pour capturer des problèmes qui bénéficient d'un contexte spatial à travers les corps de métier ou les élévations.
IMPORTANT : Avant de commencer
- Assurez-vous que votre projet ne contient pas plus de 20 modèles 3D téléchargés en même temps. Une fois que vous ajoutez le 21e modèle à votre projet, vous perdez la vue fédérée, qui est l'endroit où vous ajoutez les tâches.
- Votre projet doit avoir un modèle 3D téléchargé
- (Facultatif) Pour voir les tâches 3D sur les plans 2D, ces plans doivent être calibrés sur le modèle 3D
Étapes

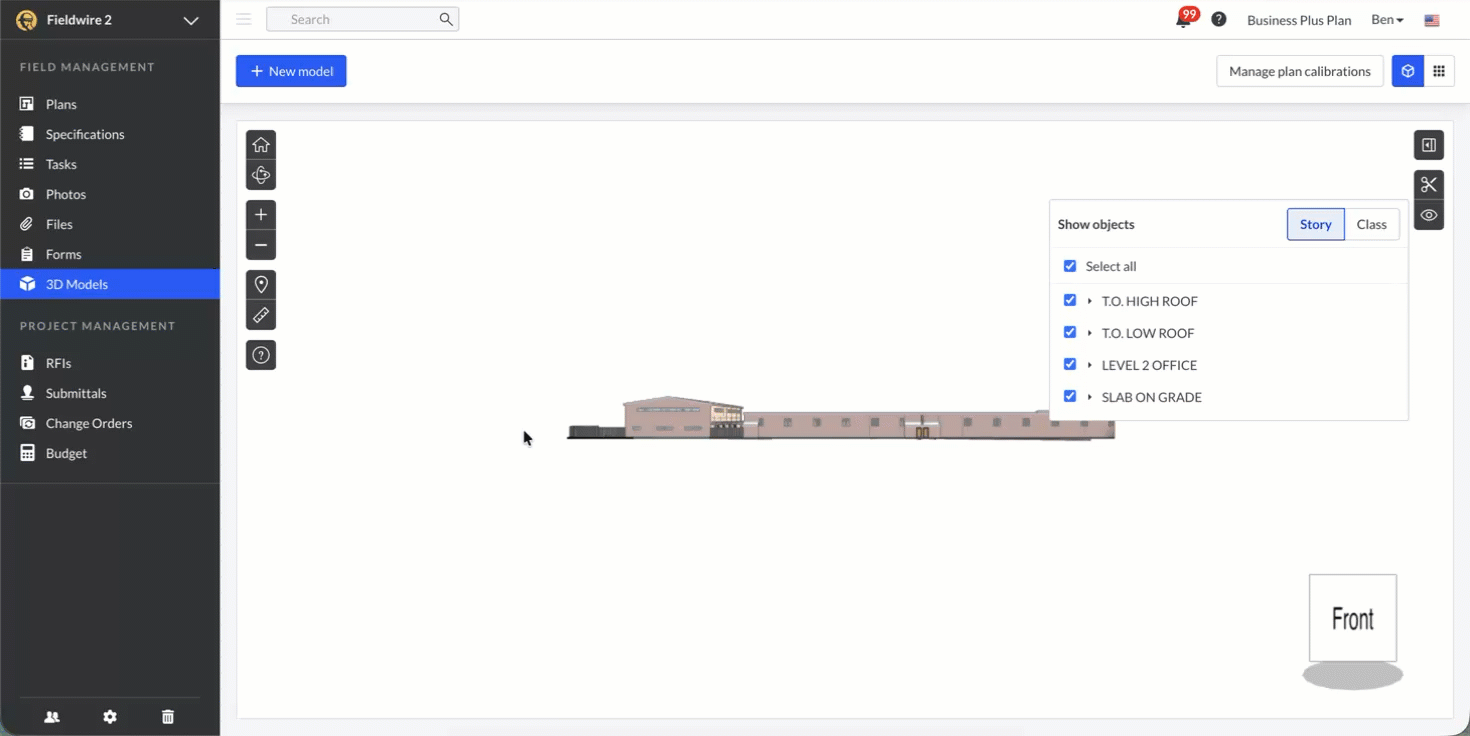

- Ouvrez le modèle 3D
- Naviguez vers l'onglet 3D dans votre projet.
- Naviguez vers l'emplacement
- Panorama, zoom, rotation et coupe du modèle pour trouver la zone exacte où le problème se produit.
- Créez la tâche
- Cliquez sur l'outil Tâche.
- Cliquez directement sur le modèle pour placer l'épingle de tâche.
- Remplissez les détails de la tâche
- Ajoutez un titre et une description.
- Assignez la tâche, définissez une date d'échéance, une catégorie, une priorité et des étiquettes selon les besoins.
- Enregistrez la tâche
- Fieldwire capture automatiquement une miniature 3D de l'emplacement.
- La tâche est maintenant liée au modèle 3D.
Ce qui se passe ensuite
- Si votre projet inclut des plans 2D calibrés, la tâche apparaîtra sur tous les plans pertinents à l'élévation correspondante.
- La tâche peut être consultée, filtrée et rapportée comme toute autre tâche.

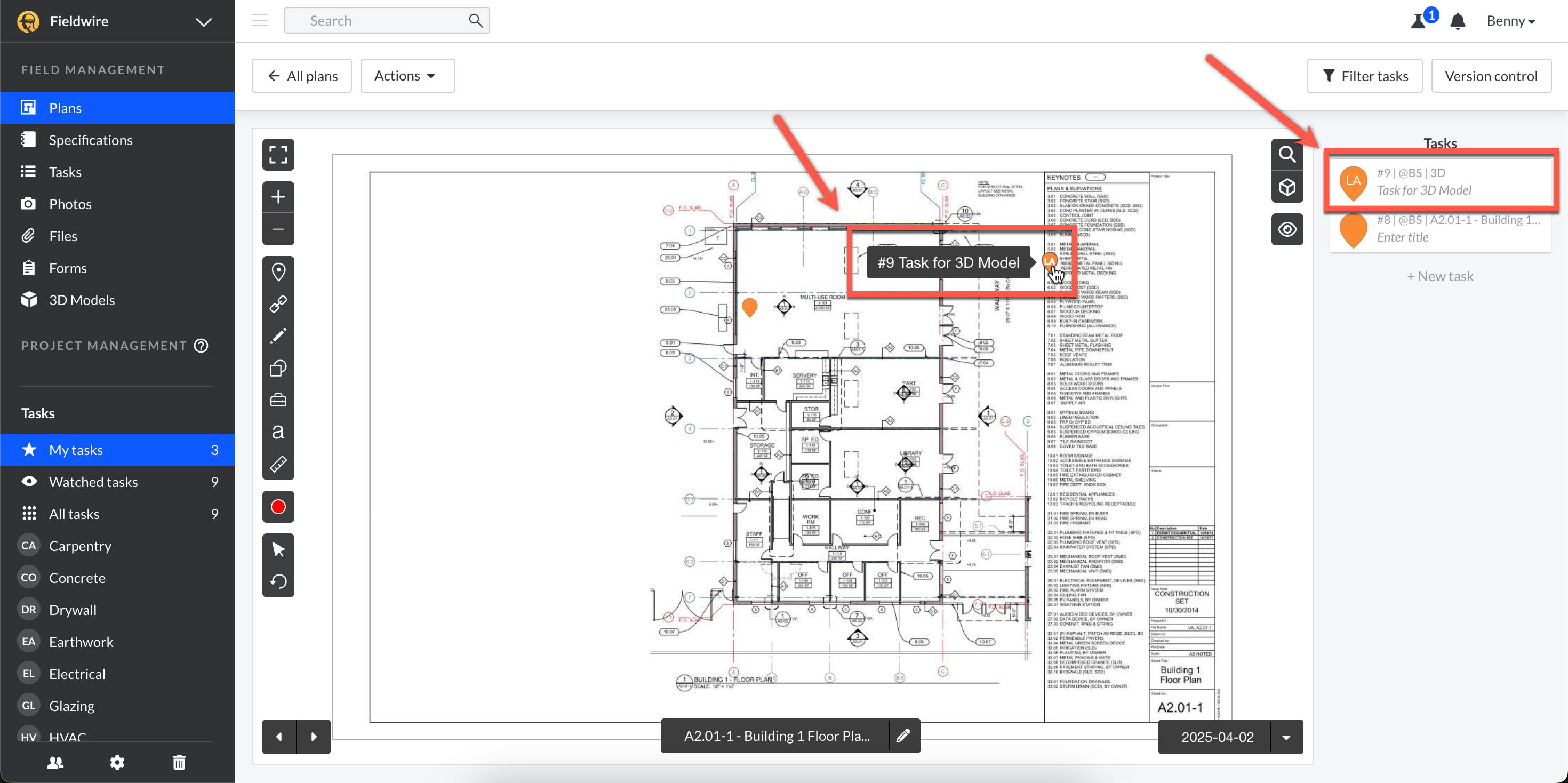

Comment les tâches 3D apparaissent sur les plans 2D
Si votre projet inclut des plans 2D calibrés sur le modèle 3D, les tâches créées en 3D apparaîtront automatiquement sur tous les plans pertinents à l'élévation la plus proche et en dessous de l'épingle de tâche.
Typiquement, la norme de l'industrie est de définir l'élévation au niveau AFF (au-dessus du sol fini). Ainsi, pour toute tâche créée au deuxième étage, elle correspondrait à l'élévation au niveau au-dessus du sol fini pour le « Deuxième étage ».
Cela signifie :
- Une seule tâche peut apparaître sur plusieurs plans de corps de métier (par exemple, à la fois mécanique et électrique)
- Les utilisateurs sur le terrain peuvent voir la tâche dans une disposition familière basée sur un plan
- Les tâches ne sont plus limitées à un seul plan lorsque le problème concerne plusieurs systèmes
Si un plan devient trop encombré, vous pouvez utiliser des filtres (comme catégorie, assigné ou corps de métier) pour contrôler quelles tâches sont visibles.

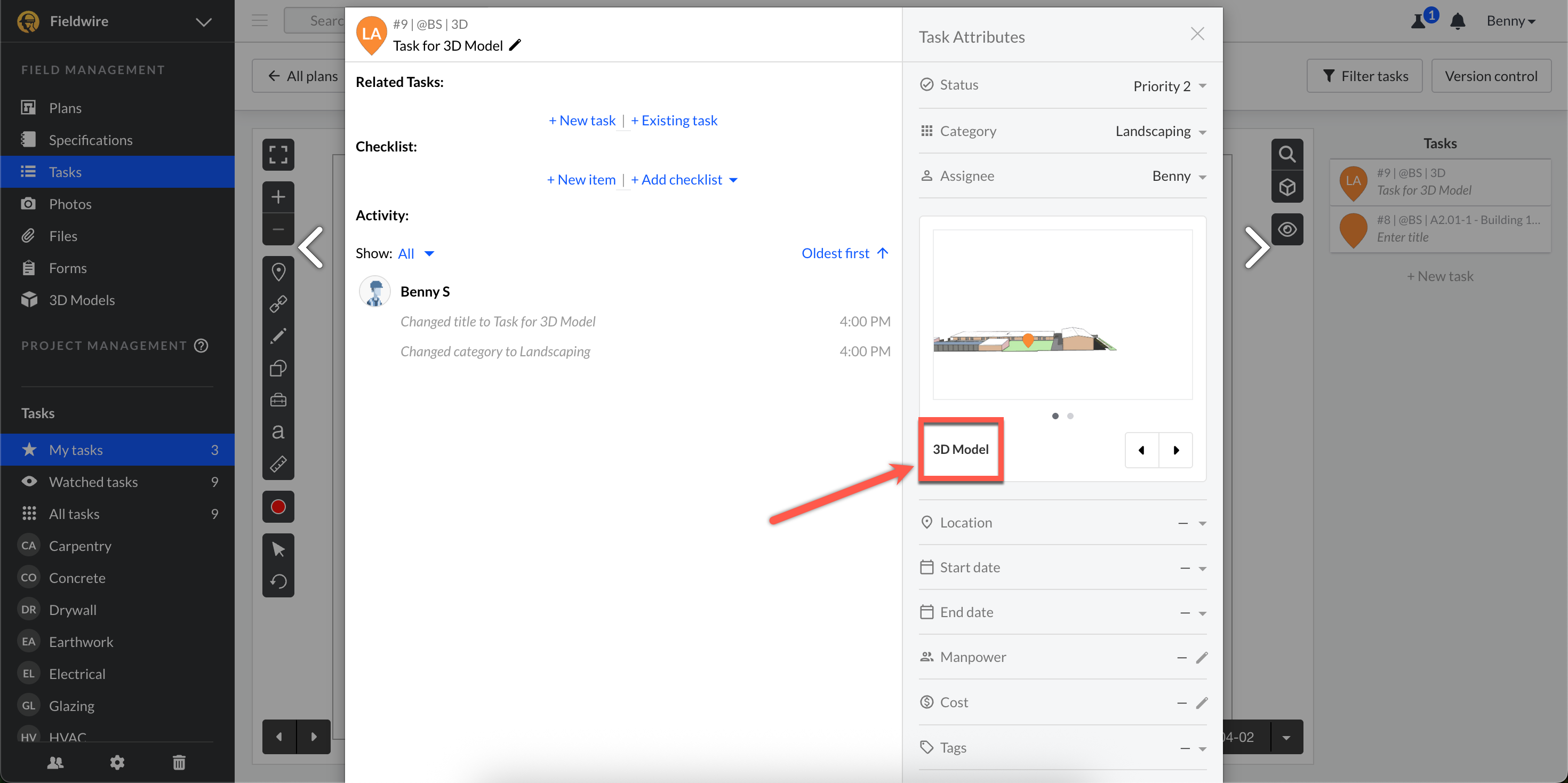

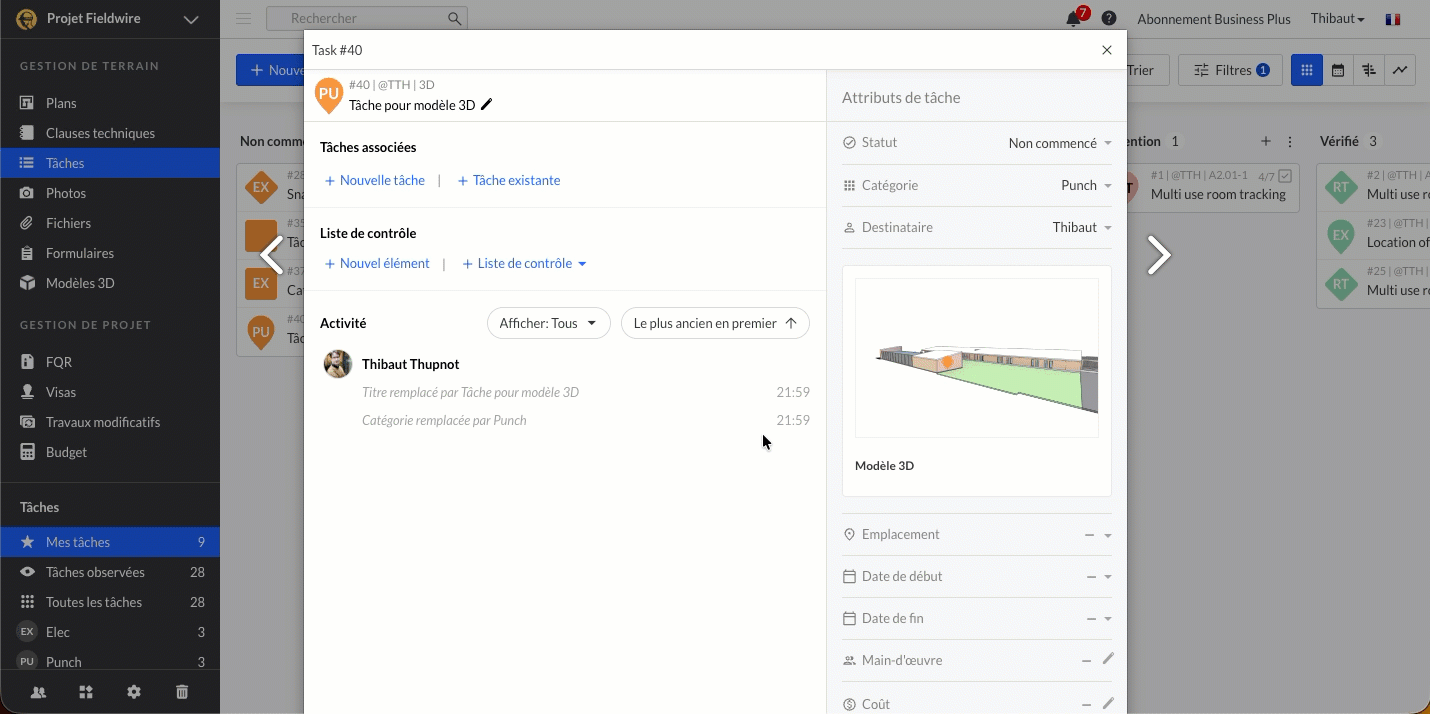

Détails de la tâche lorsqu'elle est liée à un modèle 3D
Pour les tâches créées en 3D :
- La référence du plan de la tâche affiche « modèle 3D » au lieu d'un numéro de feuille
- La miniature de la tâche montre une capture d'écran de l'emplacement dans le modèle 3D

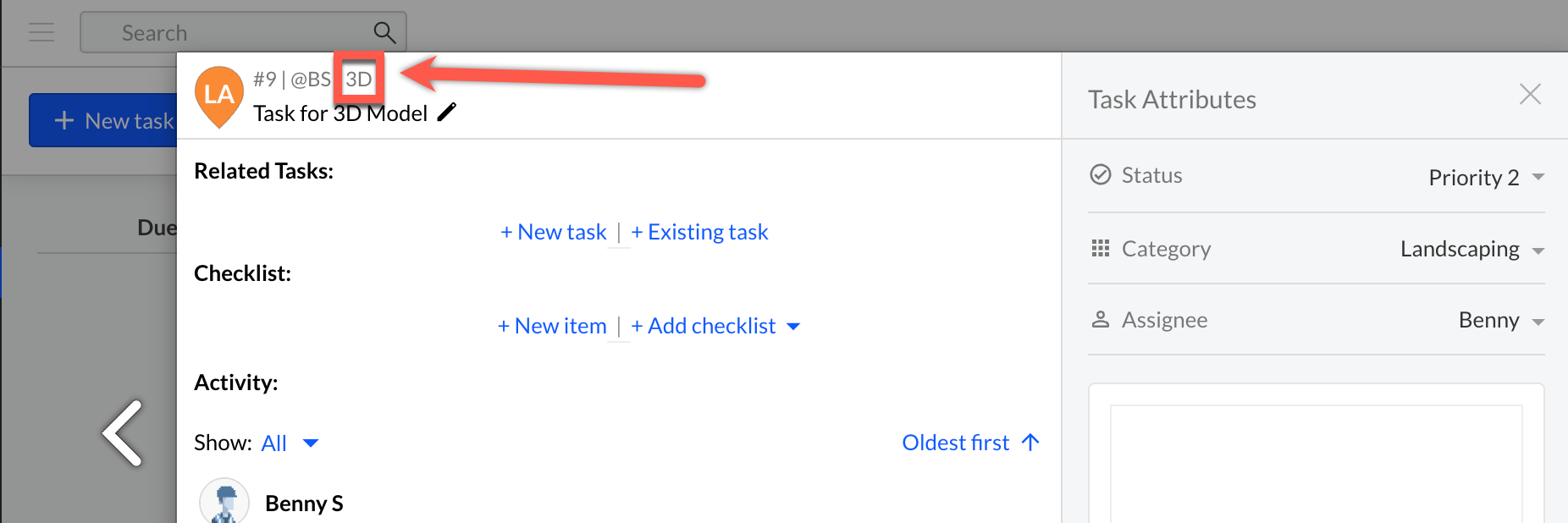

- La tâche indique qu'elle est associée au modèle 3D
Visualiser et gérer les tâches dans le modèle 3D
Fieldwire vous permet de gérer les tâches directement dans le modèle 3D à l'aide d'une barre latérale de tâches mise à jour. Cela vous permet de voir rapidement toutes les tâches liées et d'interagir avec elles sans quitter la vue 3D.
Afficher ou masquer les tâches dans le modèle 3D

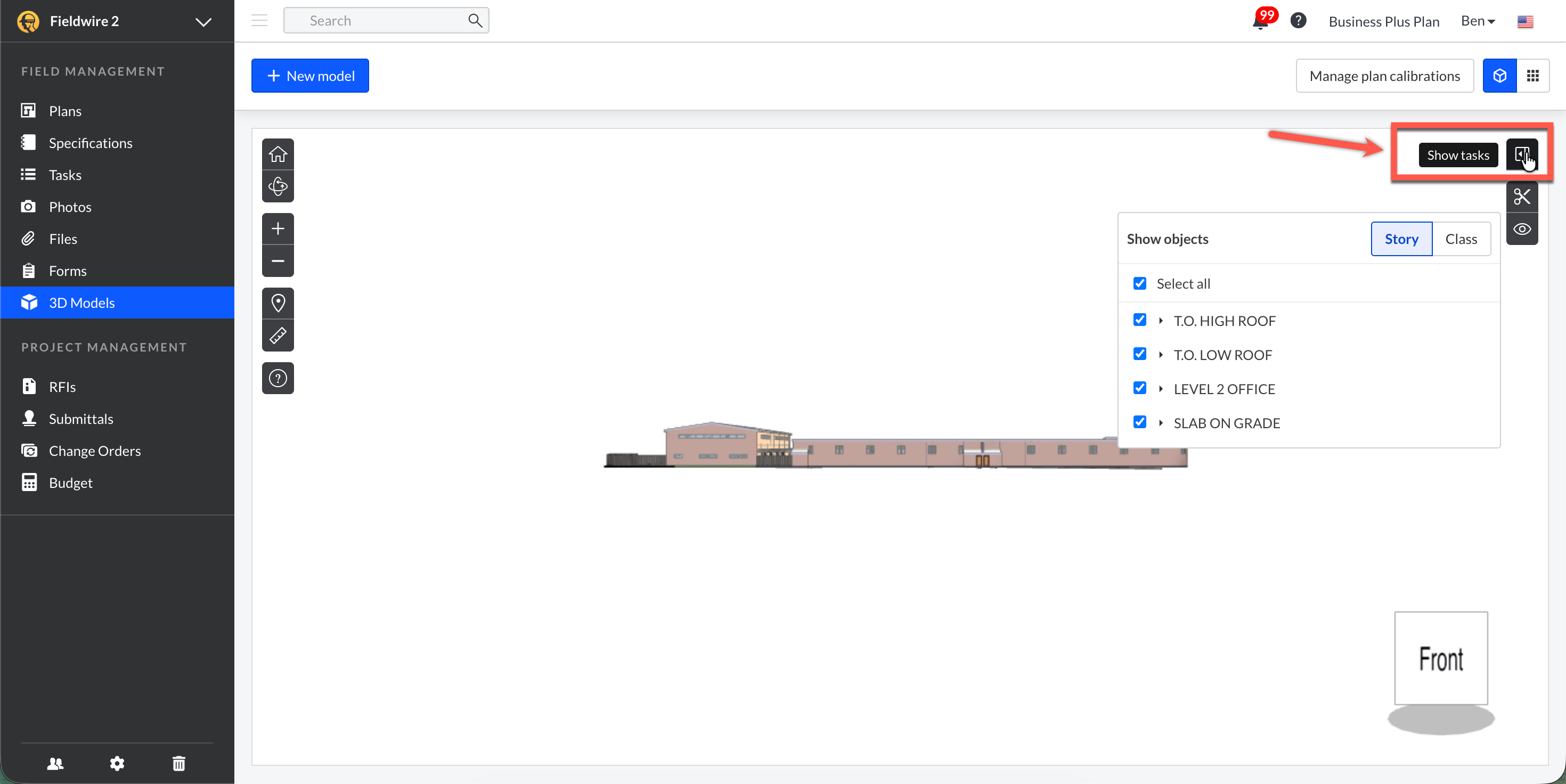

Lorsque vous visualisez un modèle 3D, vous pouvez basculer la visibilité des tâches en utilisant le bouton de la barre latérale droite :
- Survolez le bouton de la barre latérale lorsqu'il est fermé pour voir « Afficher les tâches »
- Cliquez sur le bouton pour :
- Ouvrir la barre latérale
- Afficher toutes les tâches liées directement au modèle 3D
- Survolez le bouton de la barre latérale lorsqu'il est ouvert pour voir « Masquer les tâches »
- Cliquez de nouveau sur le bouton pour :
- Masquer la barre latérale
- Masquer toutes les épingles de tâches dans le visualiseur 3D
Seules les épingles de tâches visibles devant les objets du modèle sont affichées, ce qui aide à réduire l'encombrement visuel.
Liste des tâches dans la barre latérale 3D
Lorsque la barre latérale est ouverte :
- Toutes les tâches liées au modèle 3D apparaissent
- Les tâches sont regroupées et ordonnées par statut, suivant le même ordre de gauche à droite utilisé dans la vue Kanban
- Si aucune tâche n'existe dans le modèle 3D, un état vide est affiché dans la barre latérale
Cliquer sur n'importe quelle tâche dans la barre latérale ouvre la fenêtre de détails de la tâche.
Interagir avec les tâches dans la vue 3D
- Cliquer sur une épingle de tâche directement dans le modèle 3D ouvre la fenêtre de tâche
- Cliquer sur la miniature 3D d'une tâche ouvre également la barre latérale et affiche toutes les tâches liées
- Si la barre latérale est fermée et que vous cliquez sur + Nouvelle tâche, la barre latérale s'ouvre automatiquement
Cela facilite la bascule entre la visualisation spatiale des tâches dans le modèle et la revue de leurs détails.
Rapports et exports
Les tâches créées en 3D sont pleinement prises en charge dans les rapports et exports.

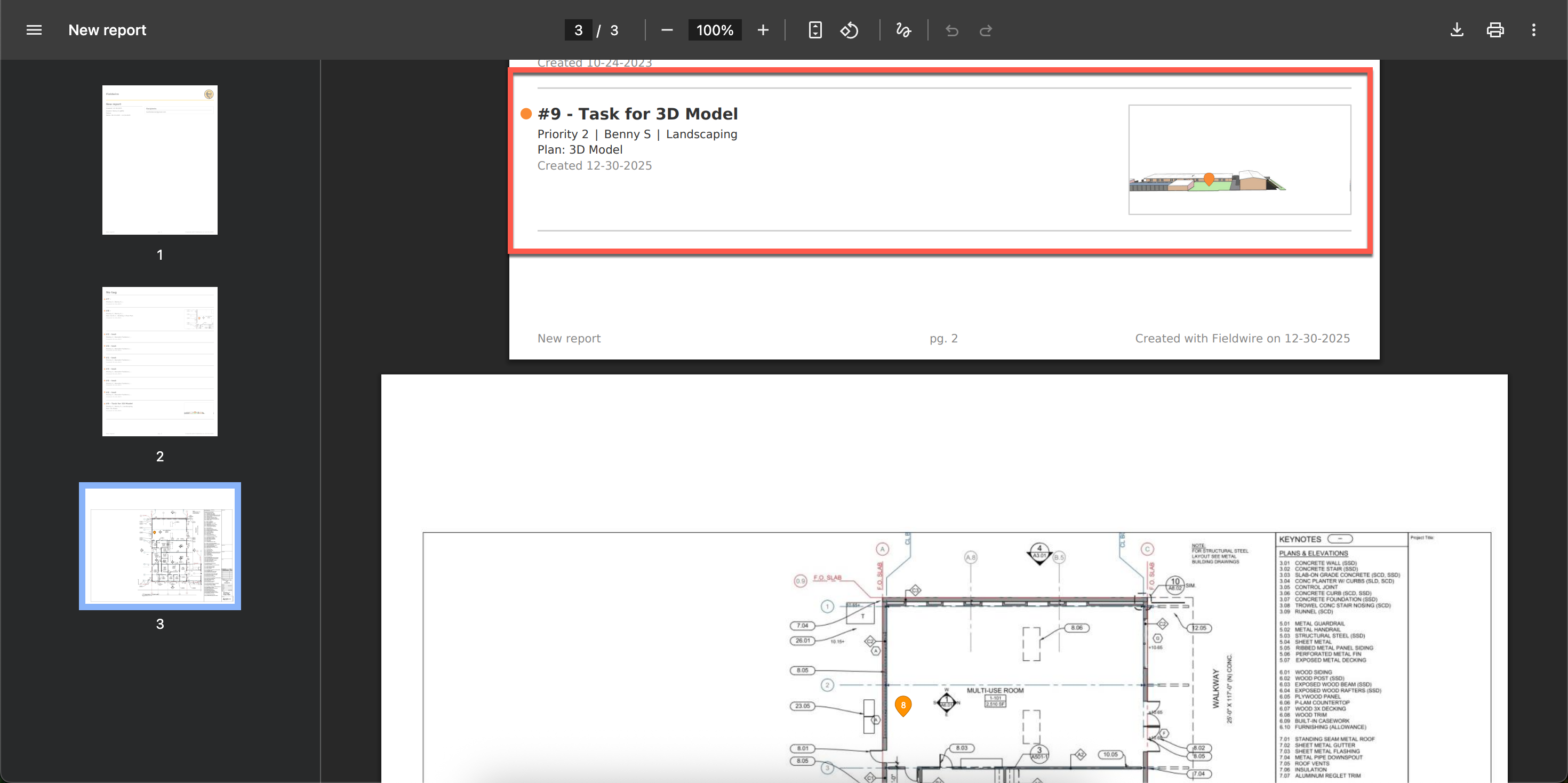

Rapports PDF
- La colonne Plan affiche « modèle 3D » pour les tâches créées en 3D
- La miniature de la carte miniature est remplacée par une miniature 3D
- Les tâches 2D et 3D peuvent apparaître ensemble dans le même rapport

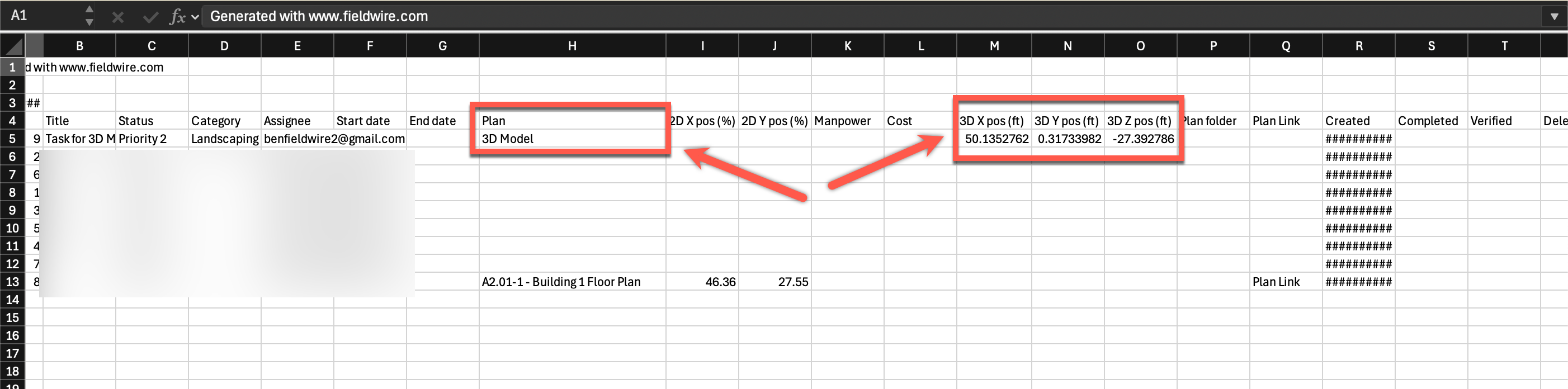

Rapports CSV
- La colonne Plan affiche « modèle 3D »
- Des colonnes supplémentaires incluent les coordonnées X, Y et Z de la tâche
Aucun changement aux modèles de rapports existants n'est requis.
Comportement mobile
Les tâches créées en 3D se synchronisent avec les appareils mobiles avec de nombreux détails de tâche conservés.
- Les tâches créées en 3D apparaissent comme des tâches carrées
- La miniature du plan n'est pas affichée sur mobile
Points clés
- Les tâches peuvent être créées sur des plans 2D, des modèles 3D ou les deux
- Les tâches créées en 2D peuvent accéder à leur emplacement en 3D (sans épingle)
- Les tâches créées en 3D peuvent apparaître sur plusieurs plans calibrés
- Les rapports et exports prennent pleinement en charge les tâches 3D
- Les flux de travail 2D existants continuent de fonctionner sans changement
Dépannage & FAQ
Pourquoi ne vois-je pas d'épingle de tâche dans le modèle 3D pour une tâche créée sur un plan 2D ?
Les tâches créées sur des plans 2D n'affichent pas d'épingle dans le modèle 3D.
Cela est dû au fait que les plans 2D sont liés à une seule élévation, ce qui peut entraîner un placement inexact en 3D (par exemple, afficher un problème de plafond au niveau du sol).
Au lieu de cela, les tâches créées en 2D incluent une option pour accéder à l'emplacement correspondant dans le modèle 3D à titre de référence.
Pourquoi ma tâche créée en 3D apparaît-elle sur plusieurs plans ?
Les tâches créées en 3D sont associées à un emplacement dans l'espace, pas à un seul plan.
Si plusieurs plans 2D sont calibrés à cette même élévation (comme les plans mécaniques et électriques), la tâche apparaîtra sur tous ces plans.
Cela aide à mettre en évidence les problèmes qui impliquent plusieurs corps de métier ou systèmes.
Mes plans semblent trop chargés. Comment puis-je réduire l'encombrement des tâches ?
Vous pouvez utiliser des filtres de tâches pour contrôler ce qui est visible, notamment :
- Catégorie
- Assigné
- Étiquettes
- Statut
Le filtrage vous permet de vous concentrer sur les tâches pertinentes pour votre corps de métier ou votre flux de travail.
Pourquoi la tâche affiche-t-elle « modèle 3D » au lieu d'un numéro de feuille ?
Les tâches créées dans le modèle 3D ne sont pas liées à une seule feuille de plan.
Pour refléter cela, la tâche affiche « modèle 3D » dans le champ Plan au lieu d'un numéro de feuille.
Les tâches 3D apparaissent-elles dans les rapports ?
Oui. Les tâches créées en 3D sont pleinement prises en charge dans :
- Rapports sommaires PDF
- Rapports détaillés PDF
- Exports CSV
Dans les rapports :
- La colonne Plan affiche « modèle 3D »
- La miniature de la tâche montre un instantané 3D
- Les exports CSV incluent les coordonnées X, Y et Z
Dois-je changer mon flux de travail pour utiliser les tâches en 3D ?
Non. Les tâches en 3D sont optionnelles et conçues pour étendre, non remplacer, les flux de travail 2D existants. Vous pouvez continuer à travailler entièrement en 2D, entièrement en 3D ou utiliser les deux ensemble dans le même projet.
