Domanda
Ho caricato un modello 3D in Fieldwire e sembra che si agiti o traballi un po' quando inizio a navigarci dentro con il visualizzatore BIM. Perché succede e come posso risolvere il problema?
Esempio:
Risposta
Anche se si tratta di un problema piuttosto raro, a volte capita che i file BIM contengano coordinate GPS di posizioni reali che non si allineano con le coordinate nel modello. Caricando il modello in Fieldwire, questo tremolio può verificarsi se la differenza tra queste due serie di coordinate risulta eccessiva nel file del modello.
Come risolvere il problema
Quale che sia il programma utilizzato, prova a riesportare il modello (in formato IFC) utilizzando l'opzione "coordinate interne", descritta di seguito. Le schermate che seguono provengono da quella che è la piattaforma di creazione di modelli più diffusa, cioè Revit; la posizione esatta dei passaggi indicati può quindi differire se si utilizza un altro programma: l'importante è cercare opzioni uguali o analoghe a quelle qui indicate:

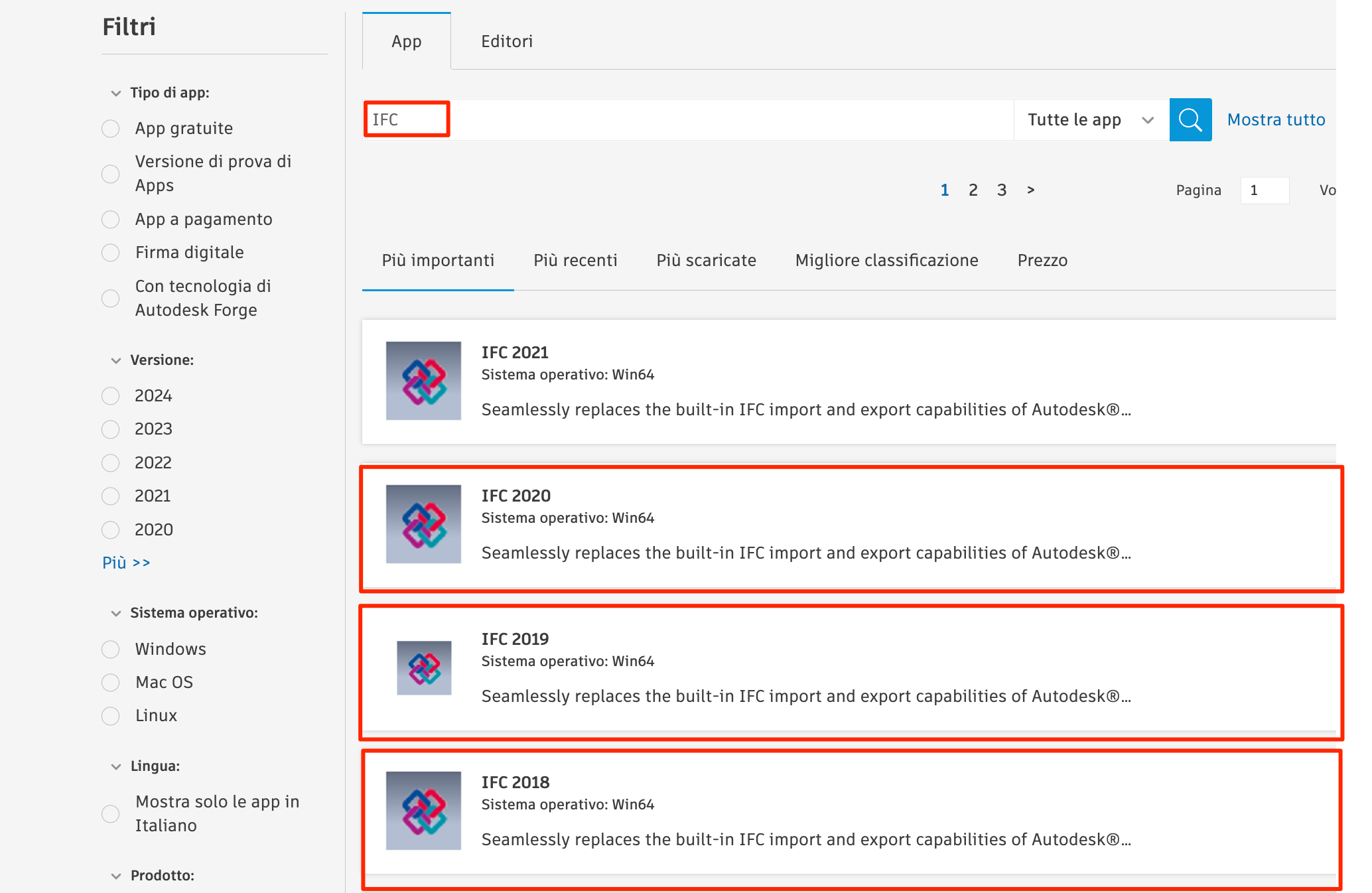

1. Scarica dall'app store di Autodesk il plugin IFC (gratuito) adatto per la versione di Revit che stai usando. È necessario scaricare il plugin con l'anno corrispondente all'edizione di Revit in uso (esempio: IFC 2020 per Revit 2020):
2. In Revit, apri il modello, fai clic su "File", quindi su "Esporta" e scegli "IFC":
3. Fai clic su "Modifica configurazione..."
4. Nella scheda "Generale", in "Origine del progetto", seleziona l'opzione "Coordinate interne":
5. Esporta il modello aggiornato.

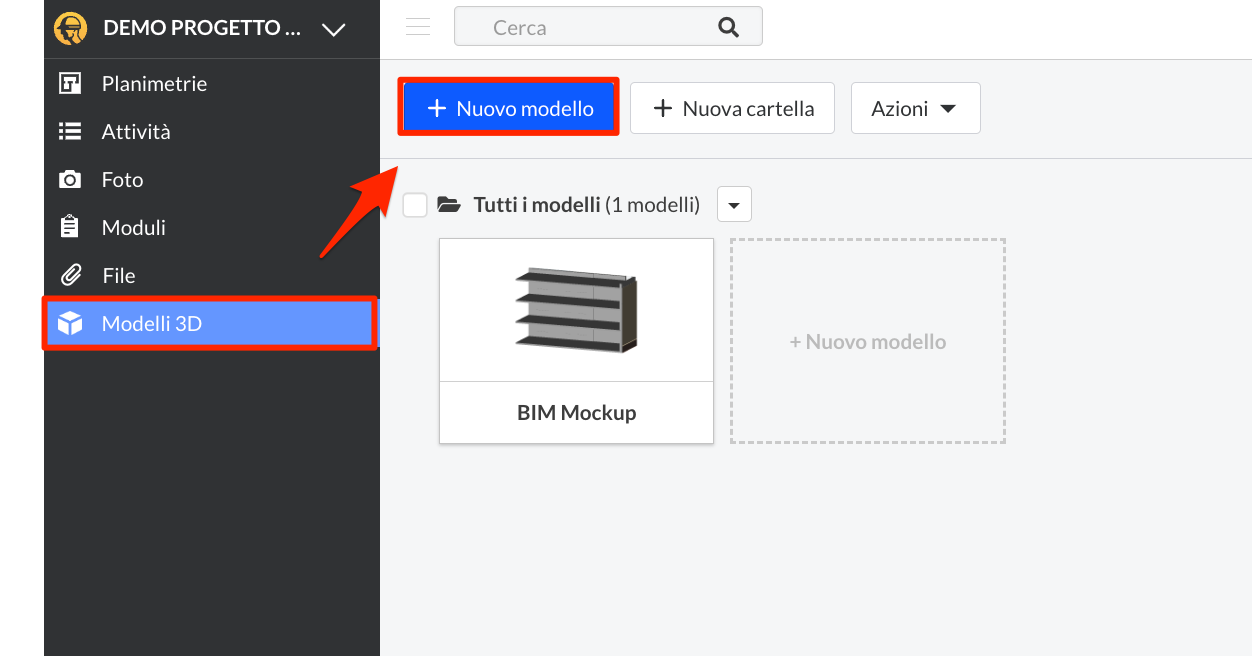

6. Vai alla scheda "Modelli 3D" nel menu di sinistra del progetto Fieldwire e carica di nuovo il modello aggiornato come "+Nuovo modello":

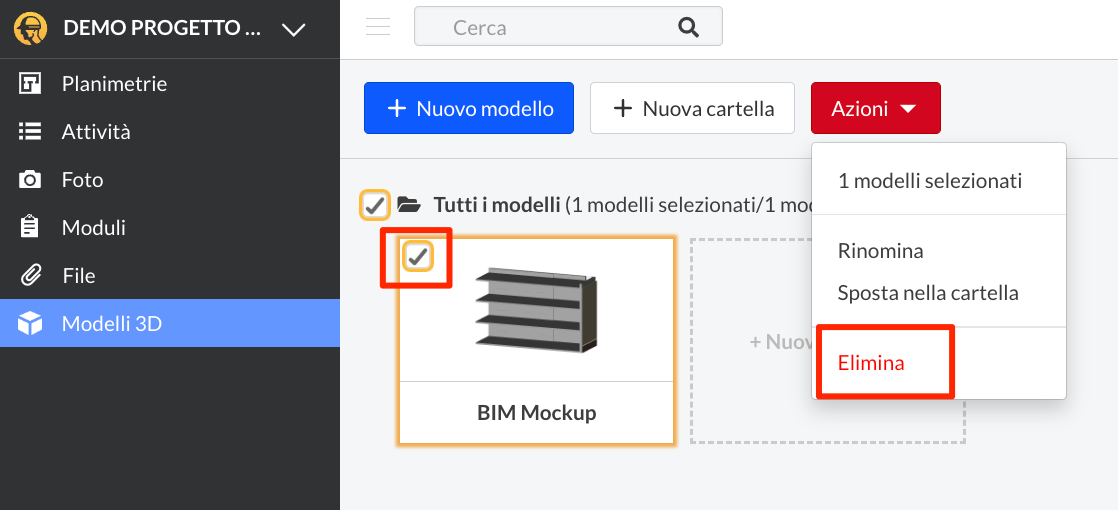

Si consiglia di eliminare la vecchia versione, per evitare in futuro di selezionare accidentalmente la versione che dà problemi:
Se il problema persiste, manda un'email a support@fieldwire.com o usa il pulsante "?" nel menu in alto a destra dell'applicazione Fieldwire per aprire il widget di supporto e inviare un messaggio con una breve descrizione del problema riscontrato e il nome del modello che lo sta generando.
