Overzicht
De meettools bevinden zich op de hoofdwerkbalk die beschikbaar is als u een van uw tekeningen opent. Met deze meettools kunt u afstand kalibreren, lengte aangeven en de oppervlakte van een gebied rechtstreeks op uw tekeningen vastleggen.
Als er een schaal is afgedrukt op uw tekeningen, zal onze software die schaal automatisch lezen en de tekeningen voor u kalibreren. (Let erop dat dit alleen werkt als de schaal tekst-/vectorgebaseerd is).

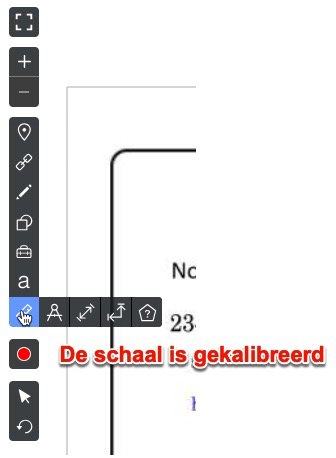

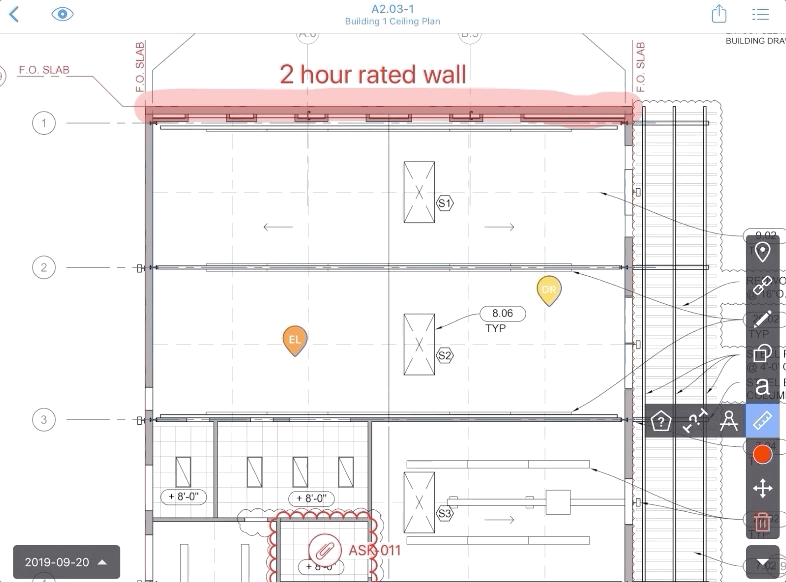

Om te controleren of de OCR-software de schaal van het tekeningblad heeft kunnen herkennen en kalibreren, klikt u op het afmetingenplan. U ziet dan de opties voor de afstands- en gebiedstools.

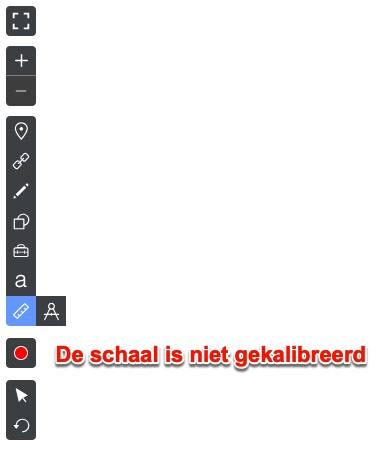

Als deze niet verschijnen, moet de schaal van het tekeningblad worden gekalibreerd.
Opmerking: Op dit moment hebben we geen mogelijkheid om in millimeters te meten volgens het metrische systeem. Neem contact met ons op via support@fieldwire.comals u deze optie graag in Fieldwire zou zien, aangezien we elke 'stem' van onze gebruikers in aanmerking nemen voor onze productroadmap.
Inhoudsopgave
Kalibratietool

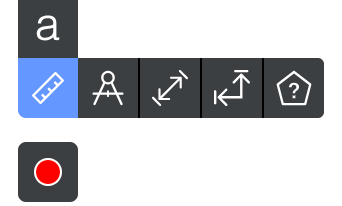

Gebruik deze tool om de eerste lengtemeting te maken en de standaard schaal voor de afstanden op uw tekening te bepalen. Het symbool voor deze tool is een vraagteken tussen de twee tegengestelde pijlen. Totdat uw tekening gekalibreerd is, is dit de enige tool in dit menu (nadat u een meting voor die tekening hebt gekalibreerd, kunt u de andere meettools gebruiken).

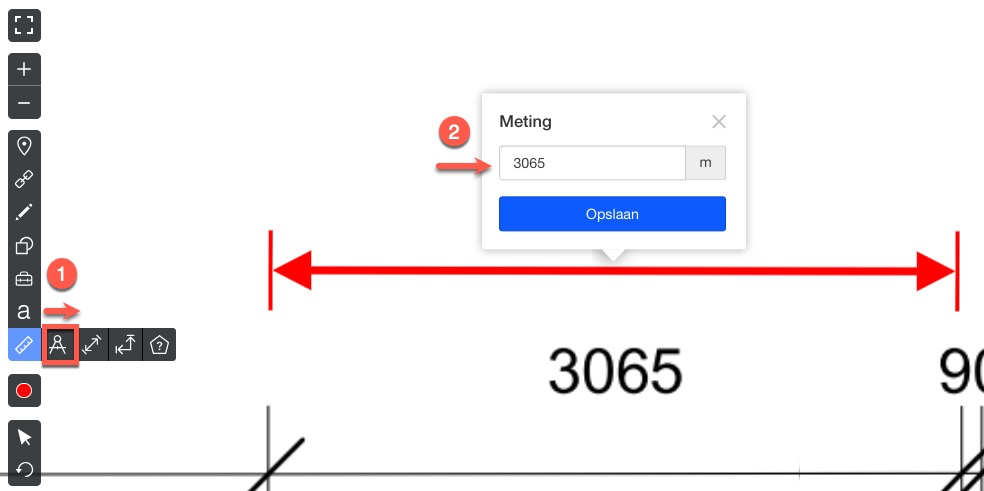

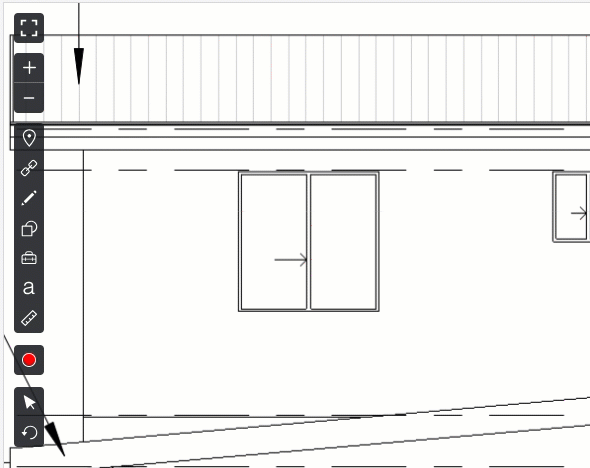

Voor het kalibreren van een afstand klikt u één keer op de tekening en sleept u de lijn erover totdat u de gewenste lengte hebt bereikt. Klik nogmaals om te voltooien. Er verschijnt dan een venster waarin u de afstand in feet/inches of meter kunt opgeven. Nadat u die meting hebt opgeslagen, zal elke afstandsmeting die daarna wordt toegevoegd automatisch worden bepaald op basis van die initiële kalibratie.
Tip: Als u in de webversie de 'Shift'-toets vasthoudt bij het gebruik van de meettools, verandert de lijn in nauwkeurige graden van richting zodat u metingen met specifieke hoeken kunt maken.
Opmerking: Als u de schaal van uw tekening wijzigt, worden alle bestaande afmetingen aangepast in overeenstemming met de schaal.
De schaal van meerdere tekeningen tegelijk kalibreren
Om dit in de webversie te doen, kunt u het selectievakje op de miniatuur aanvinken voor elke tekening die u wilt schalen. Om de hele set tekeningen te selecteren, vinkt u gewoon het selectievakje naast de tekeningmap aan.

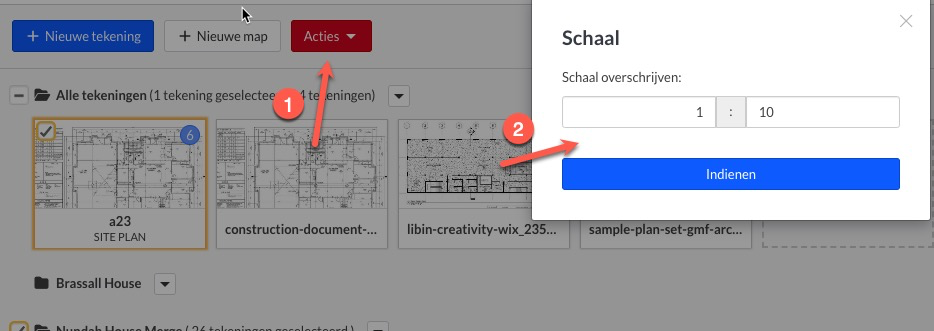

Klik na het selecteren van uw tekeningen op de rode 'Acties'-knop bovenaan de Tekeningen-hoofdpagina en selecteer 'Schaal aanpassen'. U kunt dan de schaalverhouding invoeren die u op de tekeningen wilt toepassen:
Opmerking: Zorg dat u een dubbel aanhalingsteken (") gebruikt voor inches met de shift + apostrof-toets:
Gebruik een enkel aanhalingsteken (') voor feet door de apostrof-toets te gebruiken:
Als u een dubbel aanhalingsteken voor inches gebruikt, wordt de indienen-knop niet blauw.
Afstandstool

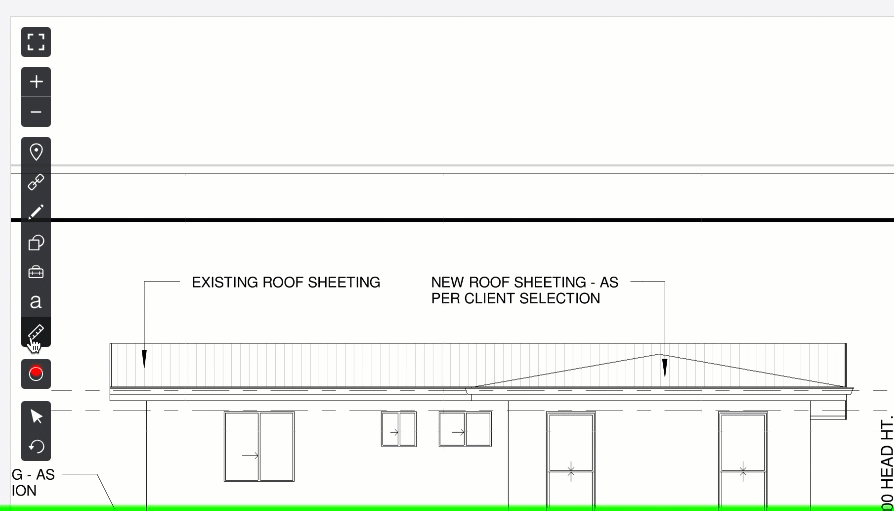

Gebruik deze tool om afstandsafmetingen rechtstreeks op uw tekeningen aan te brengen. De lengte wordt automatisch berekend op basis van de initiële meting die met de kalibratietool is verricht. Het symbool hiervoor is een liniaal.

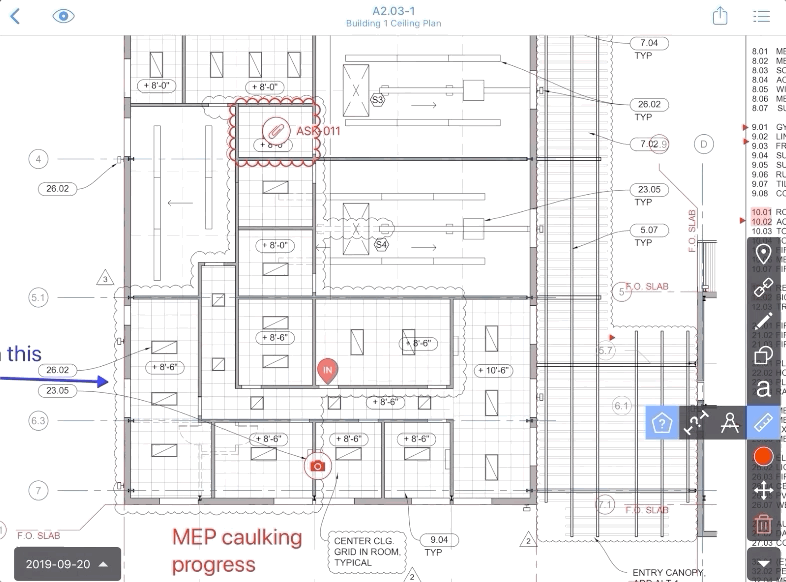

Wanneer u een afstandsmeting op mobiel uitvoert, kunt u de vergrotingstool gebruiken om te zorgen dat u nauwkeurig meet:
Gebiedstool
Gebruik deze tool om het gebied binnen een vorm op te meten. Het symbool voor deze tool is een opgevulde veelhoek. Klik voordat u deze tool selecteert eerst op uw tekening en beweeg de lijn die nu verschijnt langs de rand van het gebied dat u wilt meten; elke keer dat u klikt, wordt een nieuwe punt in de vorm gemaakt.
U moet minimaal drie punten in uw vorm hebben om de oppervlakte te bepalen, maar u kunt net zoveel punten gebruiken als nodig is om het gewenste gebied te omvatten. Dubbelklik om het aanmaken van de vorm te voltooien. De afmeting verschijnt automatisch in het midden van de vorm.
Op mobiel kunt u ook een vergrotingstool gebruiken om te zorgen dat het gebied nauwkeurig is gemarkeerd; vergeet niet om twee keer te tikken voor voltooien als de markering klaar is:

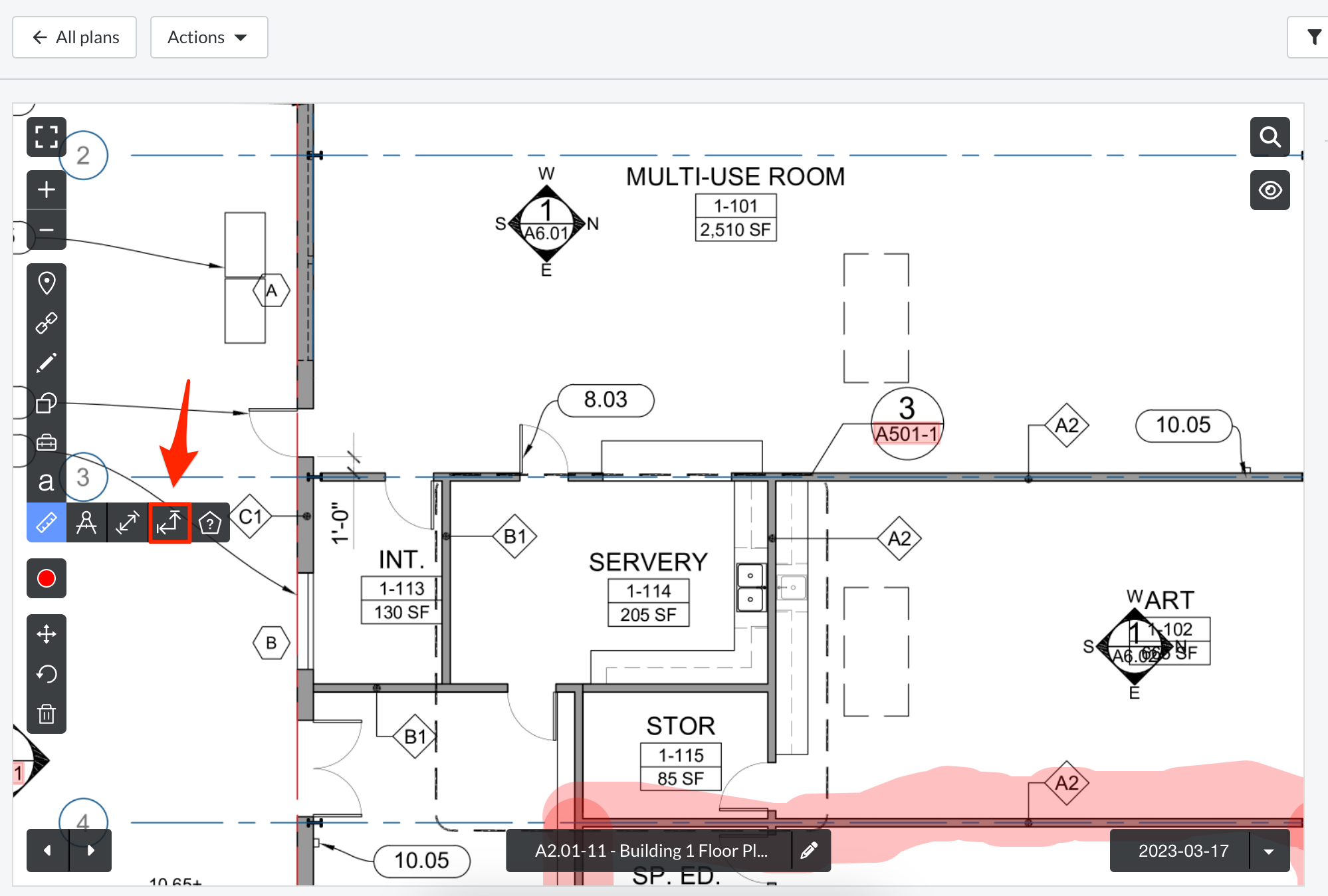

Meerlijnsmeting-tool
Gebruik de meerlijnsmeting-tool voor het opmeten van paden, omtrekken of andere doorlopende lijnen met meerdere punten. De afstand wordt automatisch berekend op basis van de initiële meting die met de kalibratietool is verricht. Het symbool hiervoor zijn twee pijlen die een hoek van 90 graden vormen. Vergeet bij met uitvoeren van een van deze metingen in de webversie niet te dubbelklikken om ze te voltooien. U kunt ook op het laatste punt van de meting klikken om te voltooien.

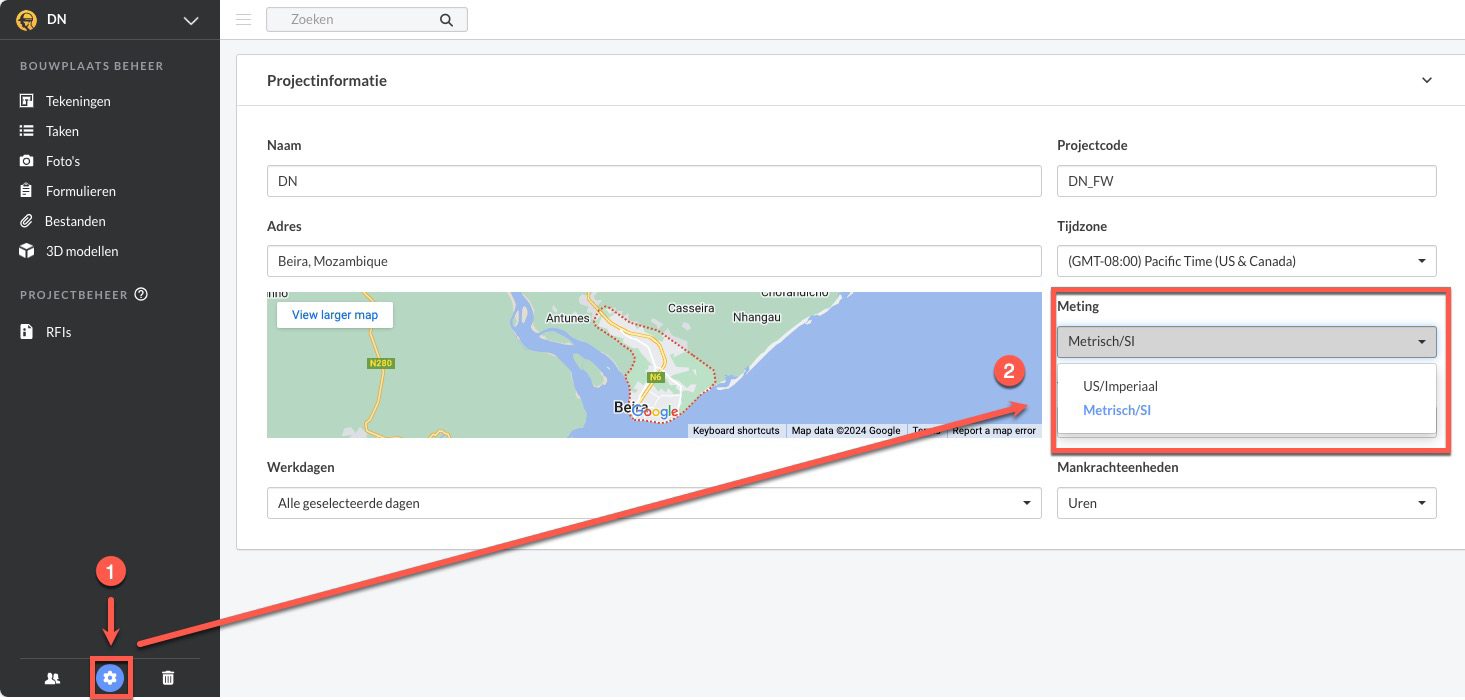

Meeteenheden wijzigen
U kunt de meeteenheden die worden gebruikt voor deze tools wijzigen op de 'Instellingen'-pagina van elk project. Daar vindt u een 'Meting'-rubriek waar u kunt kiezen tussen 'US/Imperial' (feet en inches) of 'Metrisch/SI' (meters). Dit heeft invloed op alle metingen die u eerder hebt uitgevoerd en alle metingen die u later uitvoert op uw tekeningen.
