Overzicht
3D-modellen in de bouw bieden tal van voordelen: ze maken een betere visualisatie mogelijk, helpen om potentiële problemen in een vroeg stadium op te sporen, verbeteren de communicatie tussen teams en dragen bij aan preciezere kostenramingen, wat uiteindelijk resulteert in een efficiënter en meer gestroomlijnd bouwproces.
Het tabblad '3D-modellen' van Fieldwire biedt diverse mogelijkheden voor interactie met uw 3D-modellen, zoals filteren op specifieke soorten items om weer te geven wanneer u het model bekijkt, alle modellen in uw project samenvoegen in één weergave of elk 3D-model afzonderlijk bekijken. We blijven deze functie verder ontwikkelen, dus we horen het graag als u feedback heeft!
Inhoudsopgave
- Objectboom (oog-pictogram)
- Home-knop
- Orbit- en Walk-tools
- De navigatiekubus
- De zijden van de navigatiekubus
- Help-pictogram
Gefedereerde weergave en tegelweergave
Standaard verschijnen uw 3D-modellen als één model om te bekijken en te verkennen. Dit wordt de 'gefedereerde weergave' genoemd. Via het kubuspictogram in de rechterbovenhoek kunt u wisselen tussen deze weergave en de tegelweergave.

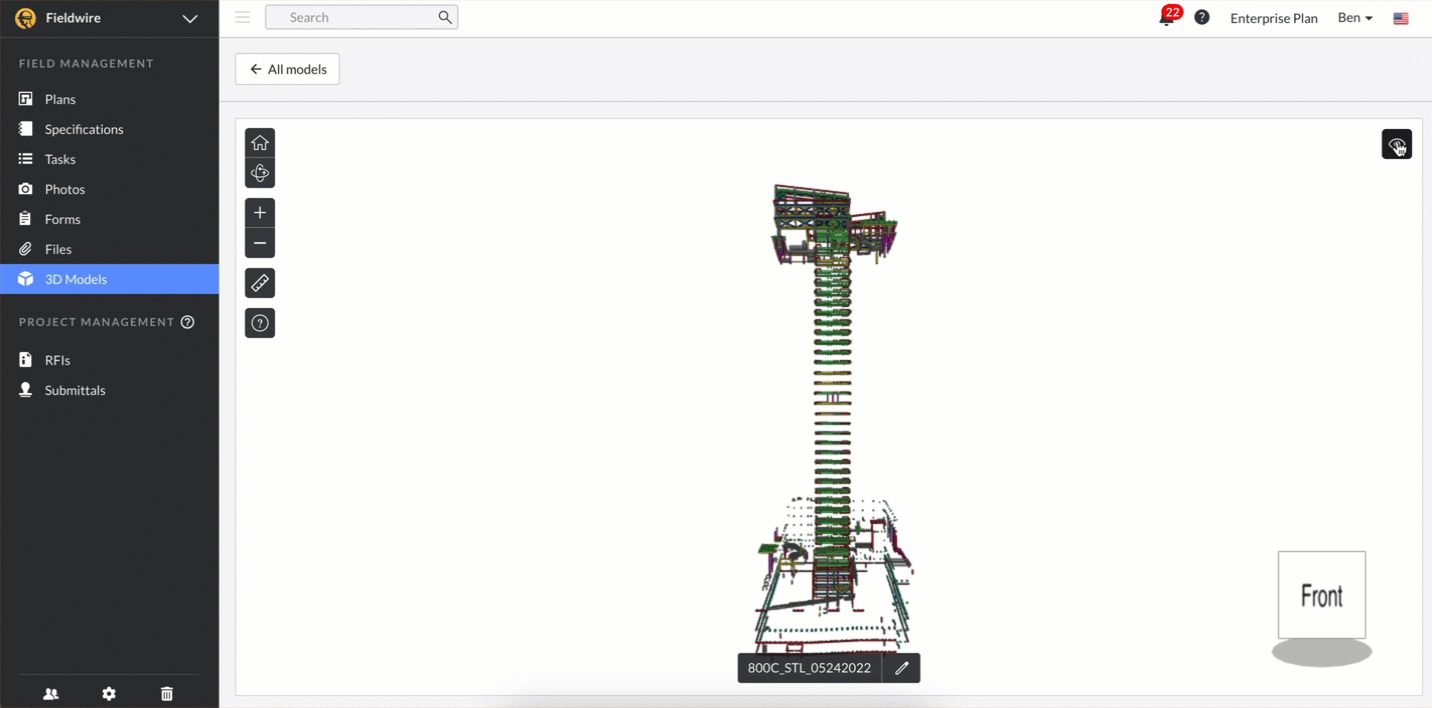

Wanneer u de gefedereerde weergave voor het eerst selecteert, kan het even duren voordat het systeem de modellen heeft verzameld. Hier volgt een voorbeeld van hoe het eruitziet:

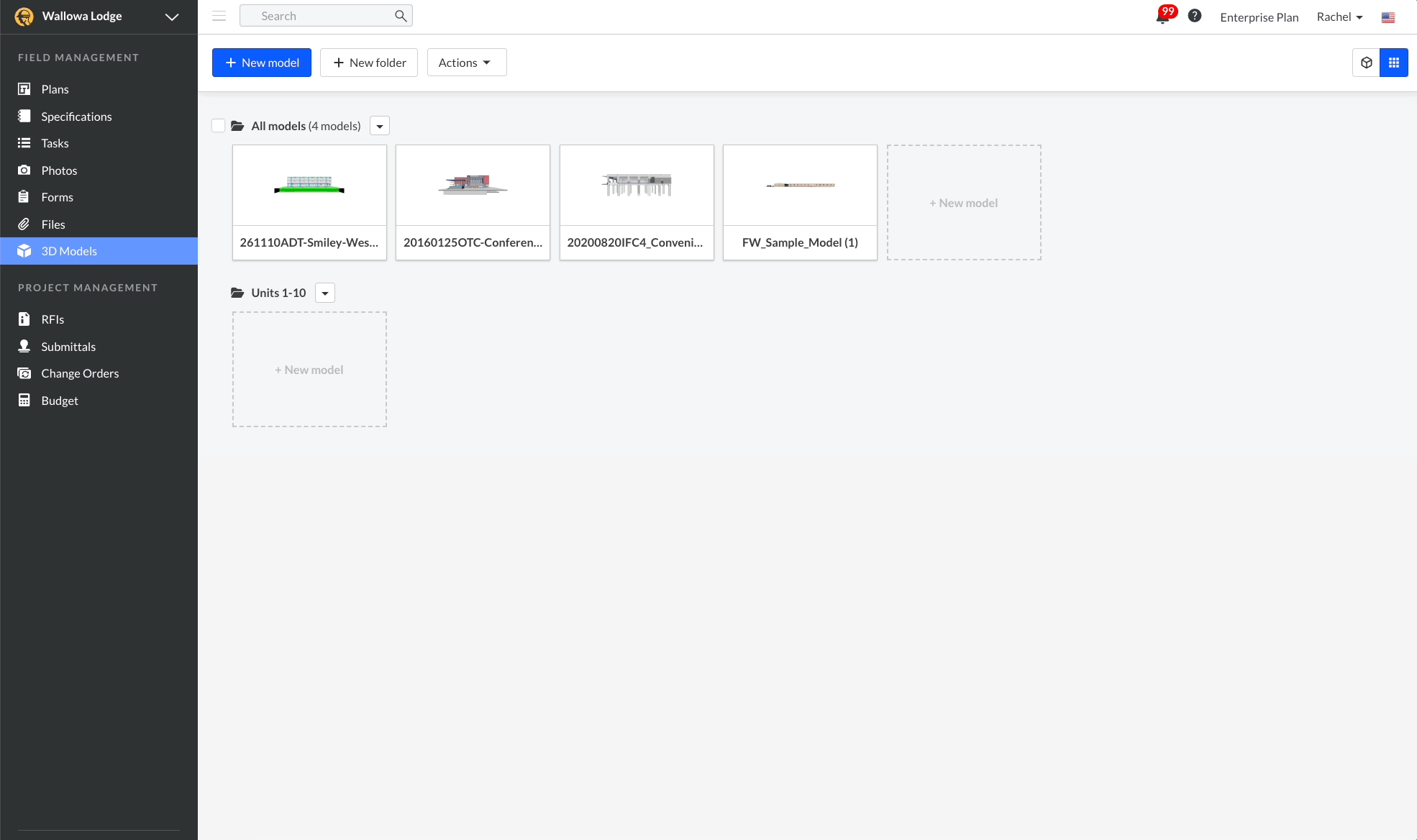

De tegelweergave biedt een manier om alle 3D-modellen die u hebt geüpload onafhankelijk van elkaar te zien en te verkennen. Klik op een specifiek 3D-model om het te openen en de hieronder beschreven tools te gebruiken, of organiseer de 3D-modellen in aparte mappen met de optie 'Nieuwe map' links bovenaan. Het uploaden van 3D-modellen is in beide weergaven mogelijk.
Objectboom (oog-pictogram)
De objectboom is een interactieve hiërarchie die afkomstig is uit het IFC-bestand zelf. Het is een hiërarchische lijst van alle objecten in het model, die op twee manieren worden geordend: per 'Verdieping' of per 'Klasse'. U kunt objecten eenvoudig in- of uitschakelen om ze in bepaalde gebieden (verdiepingen) weer te geven of te verbergen, of om bepaalde typen (klassen) weer te geven of te verbergen. Op die manier kunt u de objecten en informatie daarover sneller terugvinden. Als u bijvoorbeeld een gebouw van 20 verdiepingen hebt en alleen de deuren op de 5e verdieping wilt zien, of alleen alle leidingen en fittingen, kunt u gemakkelijk de rest van het model verbergen om deze objecten te vinden.

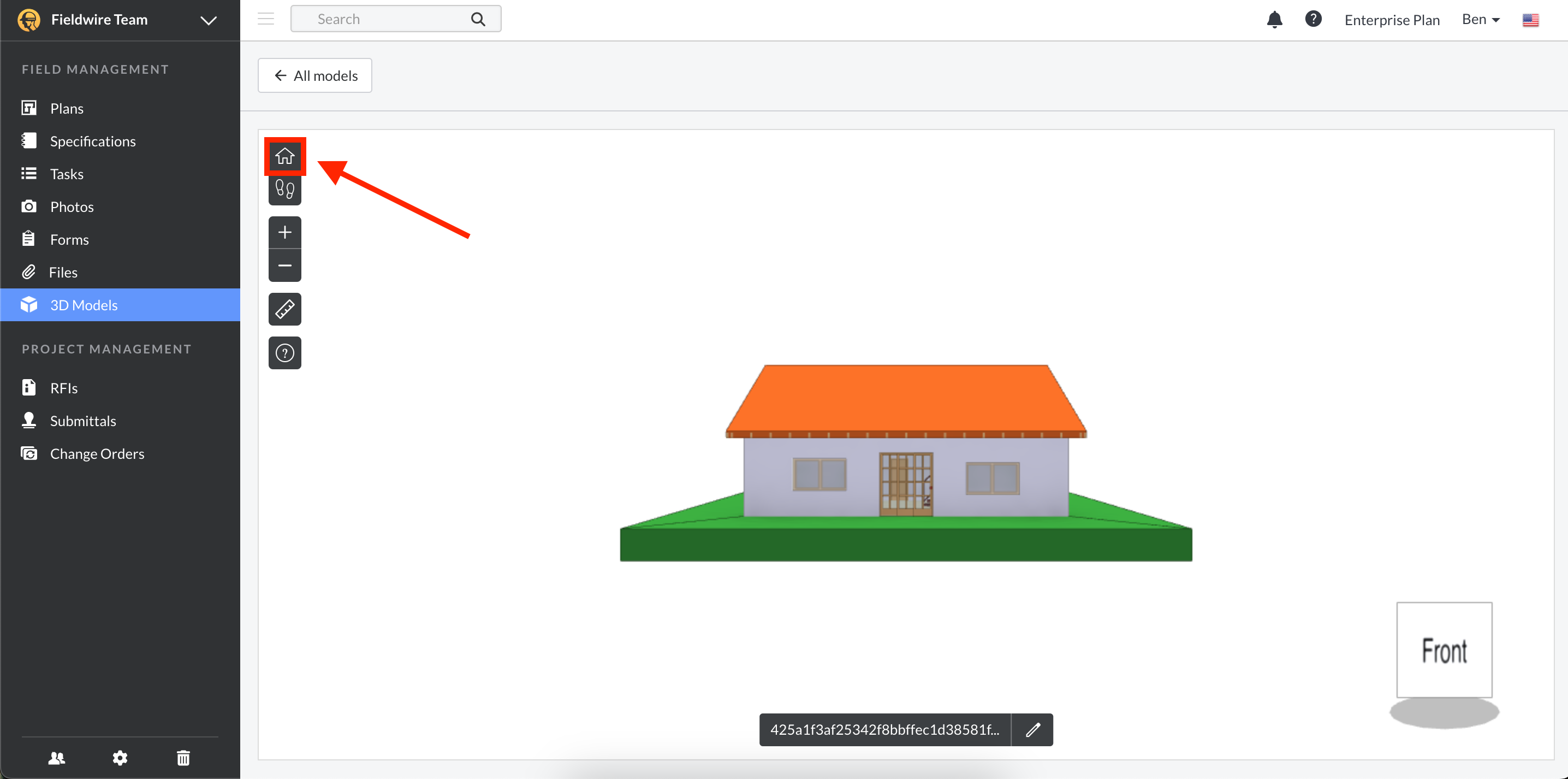

Home-knop
Met de 'Home'-knop keert u terug naar de 'Standaardweergave'. Op die manier worden eerder verborgen objecten weer zichtbaar en wordt alles wat u eerder hebt geselecteerd weer gedeselecteerd.
De 'Home'-optie is de beste manier om terug te gaan naar uw vertrekpunt:

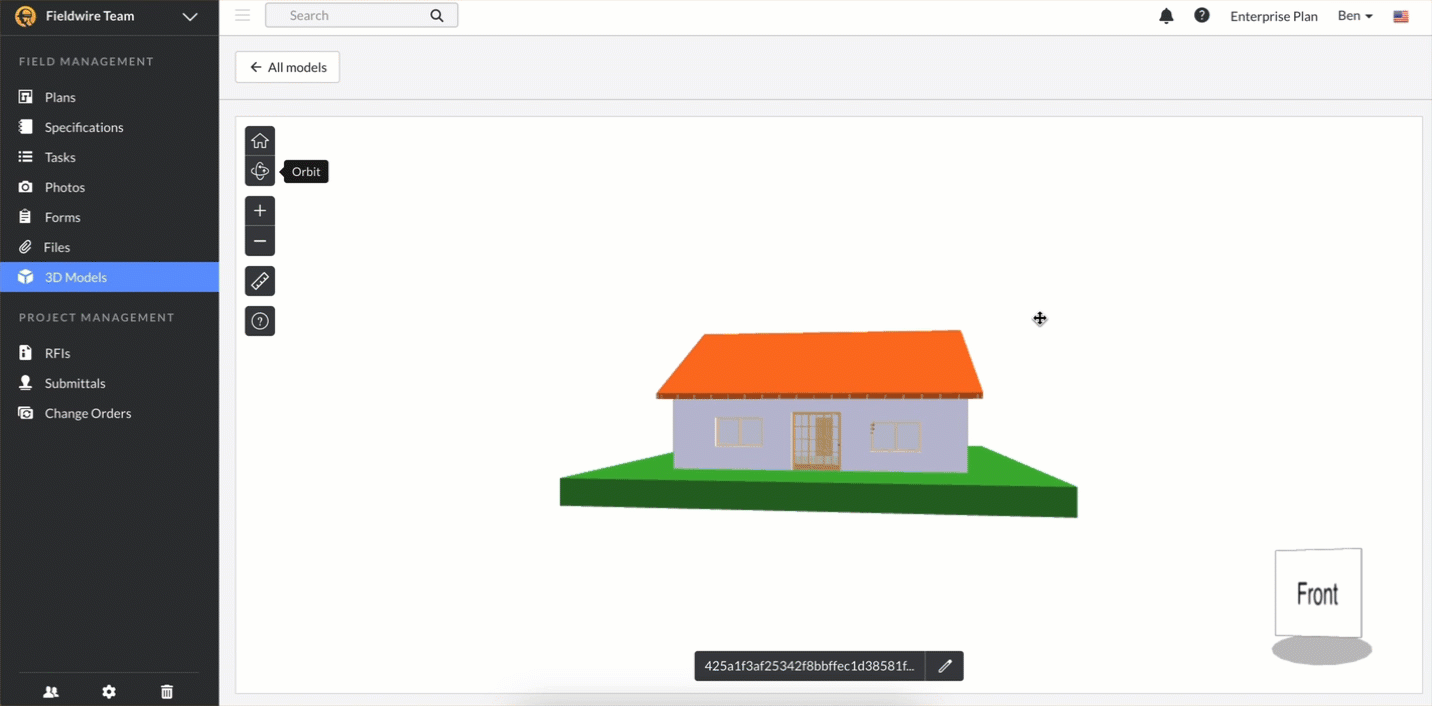

Orbit- en Walk-tools

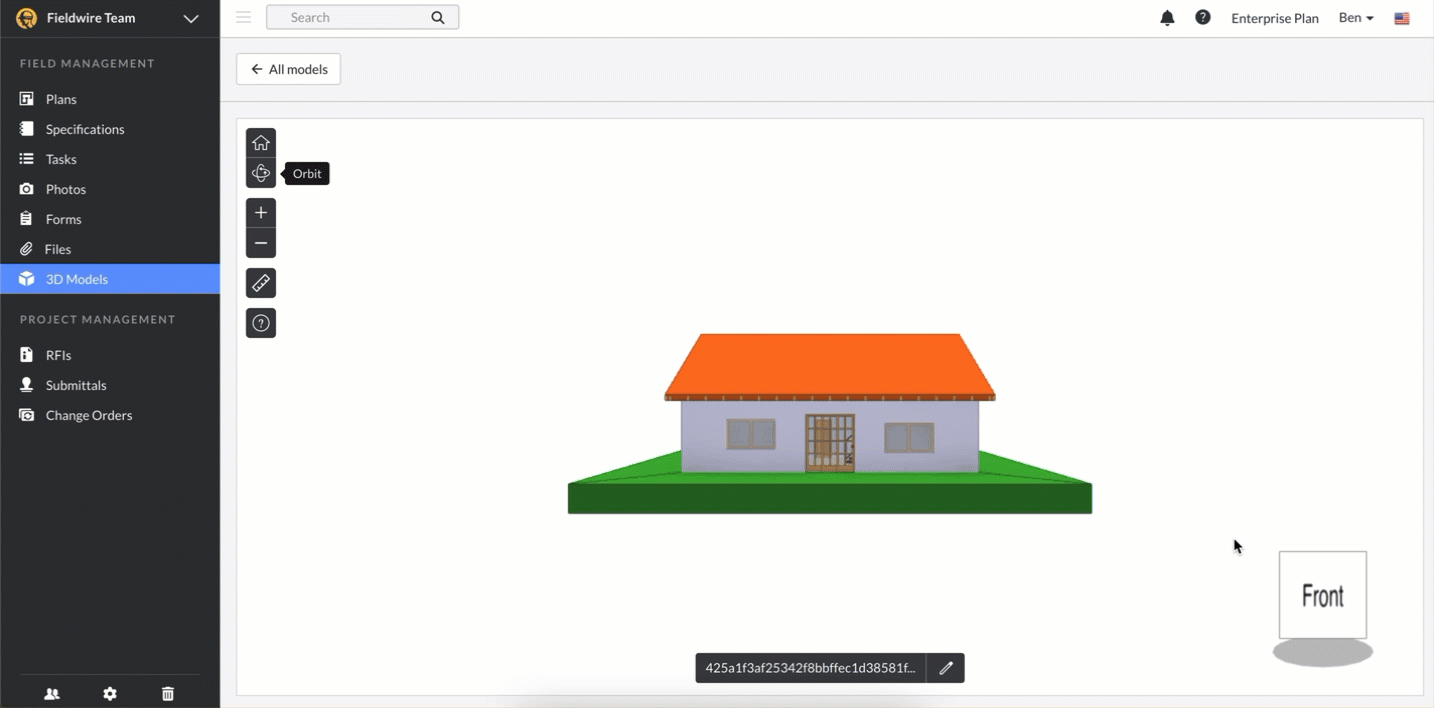

De Orbit-tool is de standaard, maar u kunt op de knop klikken om naar de Walk-tool over te schakelen (deze ziet eruit als twee voetafdrukken).
Opmerking: U kunt maar 1 tool tegelijk selecteren.

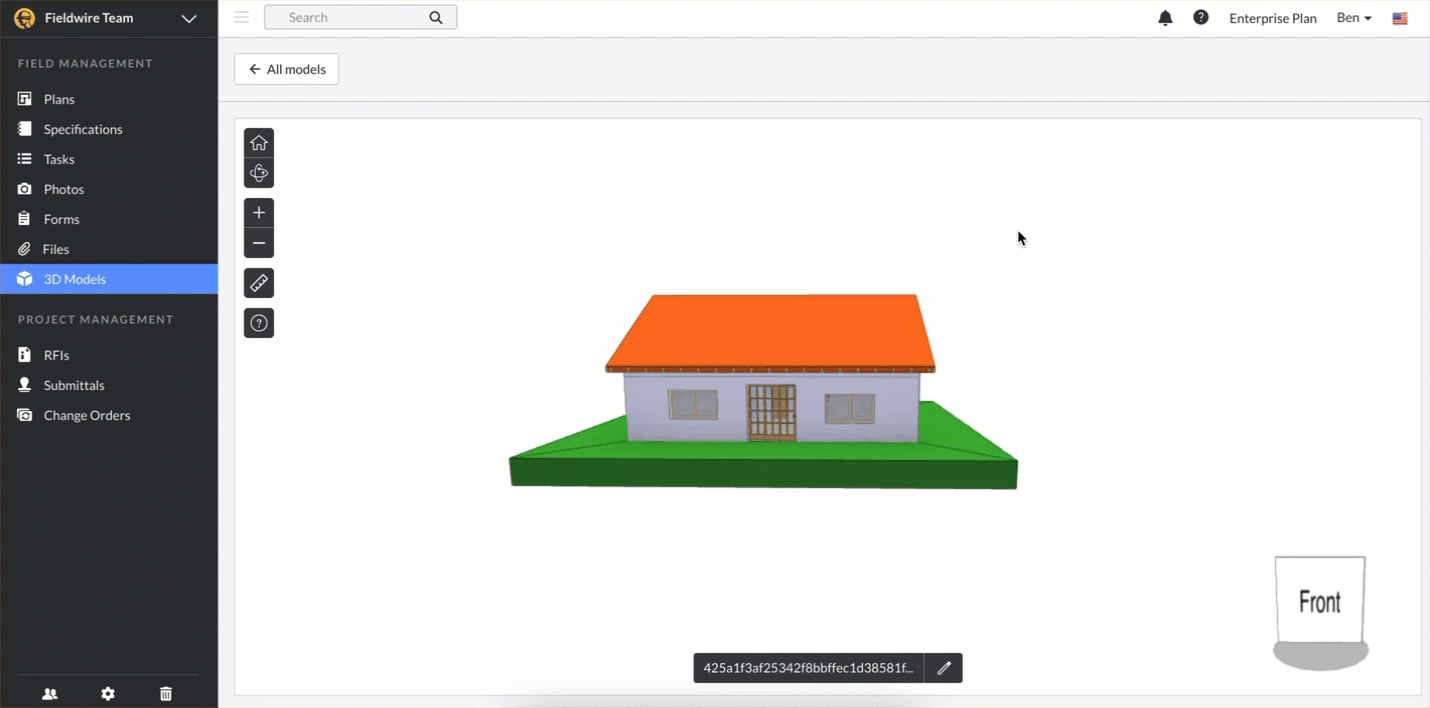

De Orbit-tool
Wanneer de Orbit-tool is geselecteerd, kan een gebruiker ergens op het model klikken en slepen om het model te draaien.
Om te draaien:
|
Muis |
Trackpad |
|
Linkerklik + slepen (omhoog/omlaag/links/rechts) |
Drukken + slepen met 1 vinger (omhoog/omlaag/links/rechts) |
Voor horizontaal draaien/meetrekken:
|
Muis |
Trackpad |
|
r of Shift-toets + linkerklik + slepen (omhoog/omlaag/links/rechts) |
Rechterklik + slepen of Shift-toets + slepen met 1 vinger (omhoog/omlaag/links/rechts) |
Om in en uit te zoomen:
|
Muis |
Trackpad |
|
Met muiswieltje omhoog/omlaag scrollen |
Met 2 vingers omhoog/omlaag vegen |
De camera zoomt in waar uw cursor zich bevindt, en u kunt ook de opties '+' en '-' gebruiken om geleidelijk in en uit te zoomen op modellen.

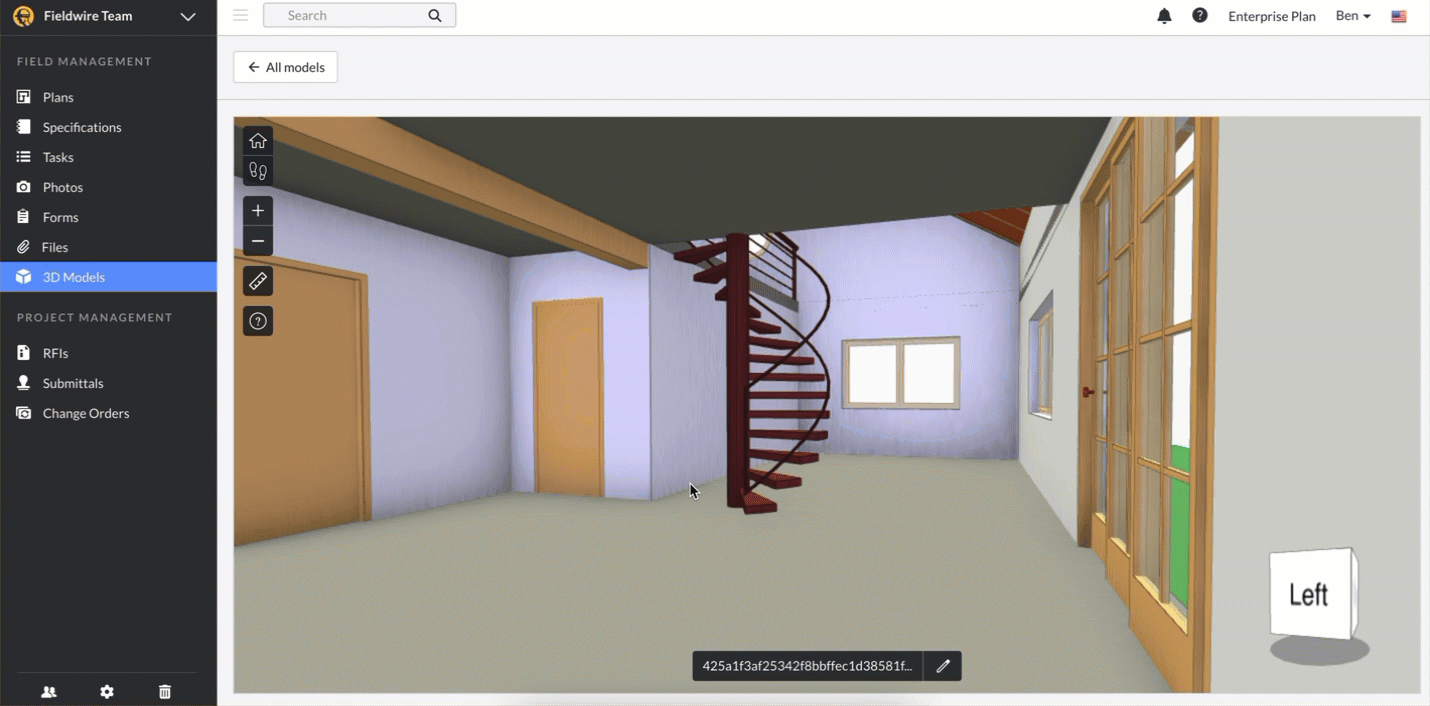

De Walk-tool
Wanneer de Walk-tool is geselecteerd, kunt u vanuit de point-of-view-modus door het model navigeren via klikken en slepen in de door u gekozen richting.
Om om u heen te kijken:
| Muis | Trackpad | Toetsenbord |
| Linkerklik + slepen (omhoog, omlaag, links, rechts) | Drukken + slepen met 1 vinger (omhoog, omlaag, links, rechts) | De pijltoetsen gebruiken (omhoog, omlaag, links, rechts) |
Voor horizontaal draaien/meetrekken:
| Muis | Trackpad | Toetsenbord |
| Rechterklik+ slepen (omhoog/omlaag/links/rechts) | Rechterklik + slepen met 1 vinger (omhoog, omlaag, links, rechts) | 'A' of 'D' selecteren om naar links of rechts te bewegen. |
Om het model binnen/buiten te lopen of links/rechts van het model te lopen:
| Muis | Trackpad | Toetsenbord |
|
Klikken op het scrolwieltje + slepen: Omhoog/omlaag om naar binnen/buiten te gaan Links/rechts om naar links/rechts te gaan |
Met 2 vingers omhoog/omlaag vegen: Omhoog/omlaag om naar binnen/buiten te gaan |
De 'W'- en 'S'-toets gebruiken om naar binnen/buiten te gaan. |
Om in en uit te zoomen:
| Muis | Trackpad |
| Met muiswieltje omhoog/omlaag scrollen | Met 2 vingers omhoog/omlaag vegen |

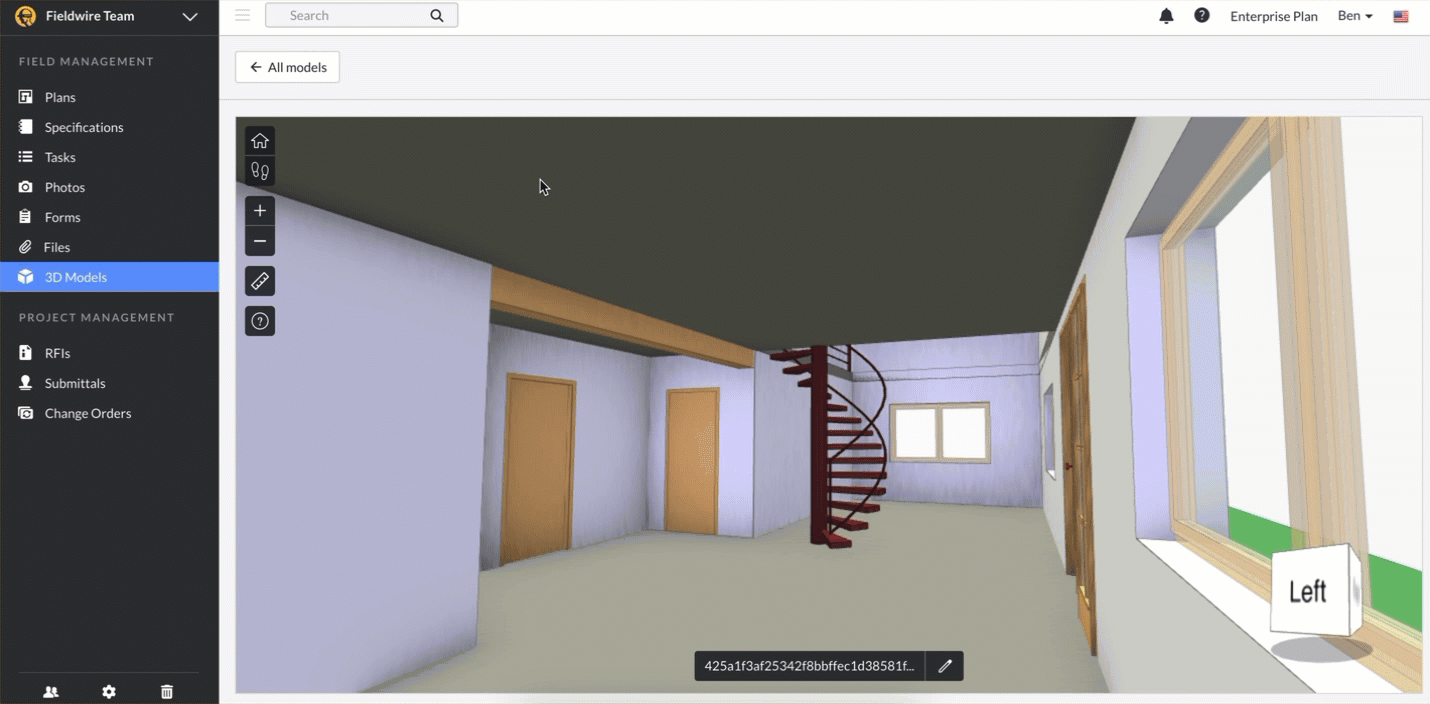

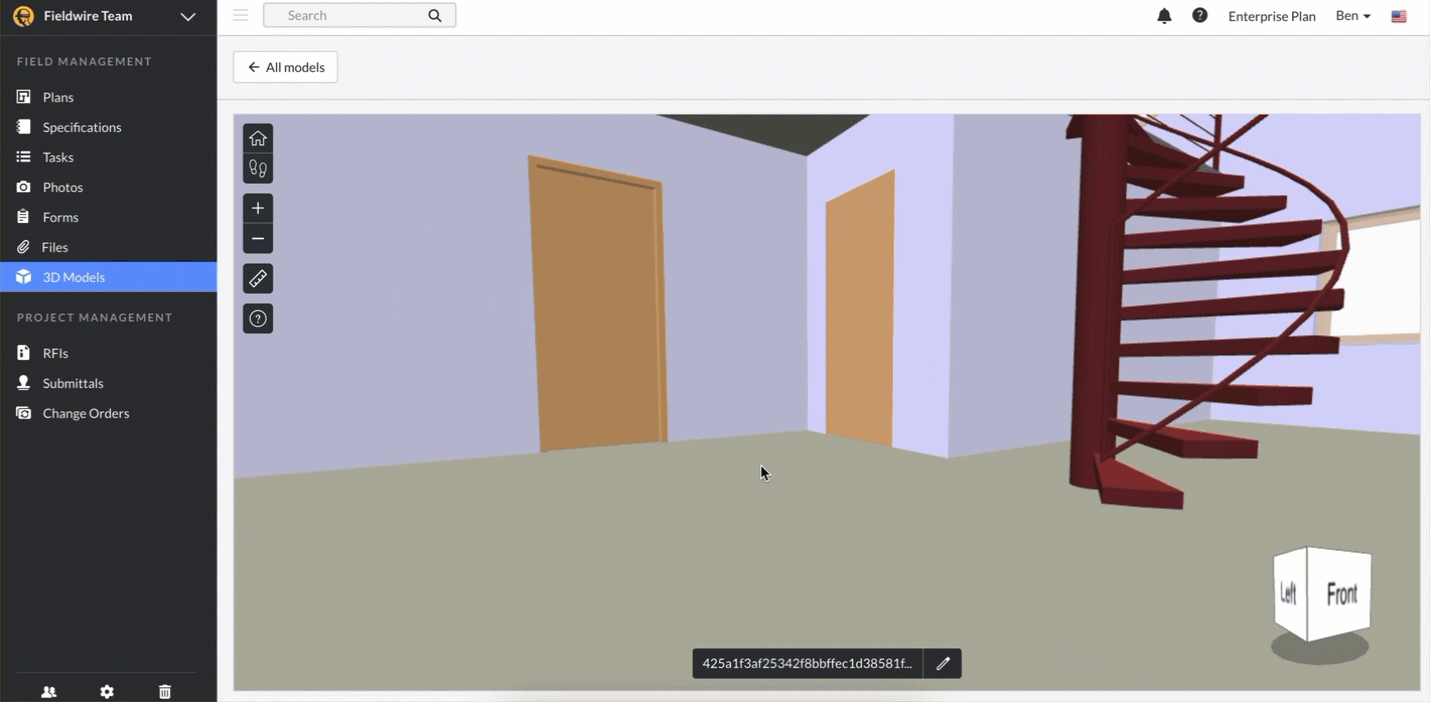

De camera zoomt in waar uw cursor zich bevindt:
De navigatiekubus
De navigatiekubus in de rechterbenedenhoek is een andere manier om verschillende gebieden van uw model te bekijken.
De werking van de kubus is afhankelijk van de tool (Orbit of Walk) die u hebt geselecteerd.
De navigatiekubus en de Orbit-tool
Wanneer de Orbit-tool is geselecteerd, draait het model wanneer u de navigatiekubus gebruikt.
|
Muis |
Trackpad |
|
Linkerklik + slepen (omhoog/omlaag/links/rechts) |
Drukken + slepen met 1 vinger (omhoog/omlaag/links/rechts) |

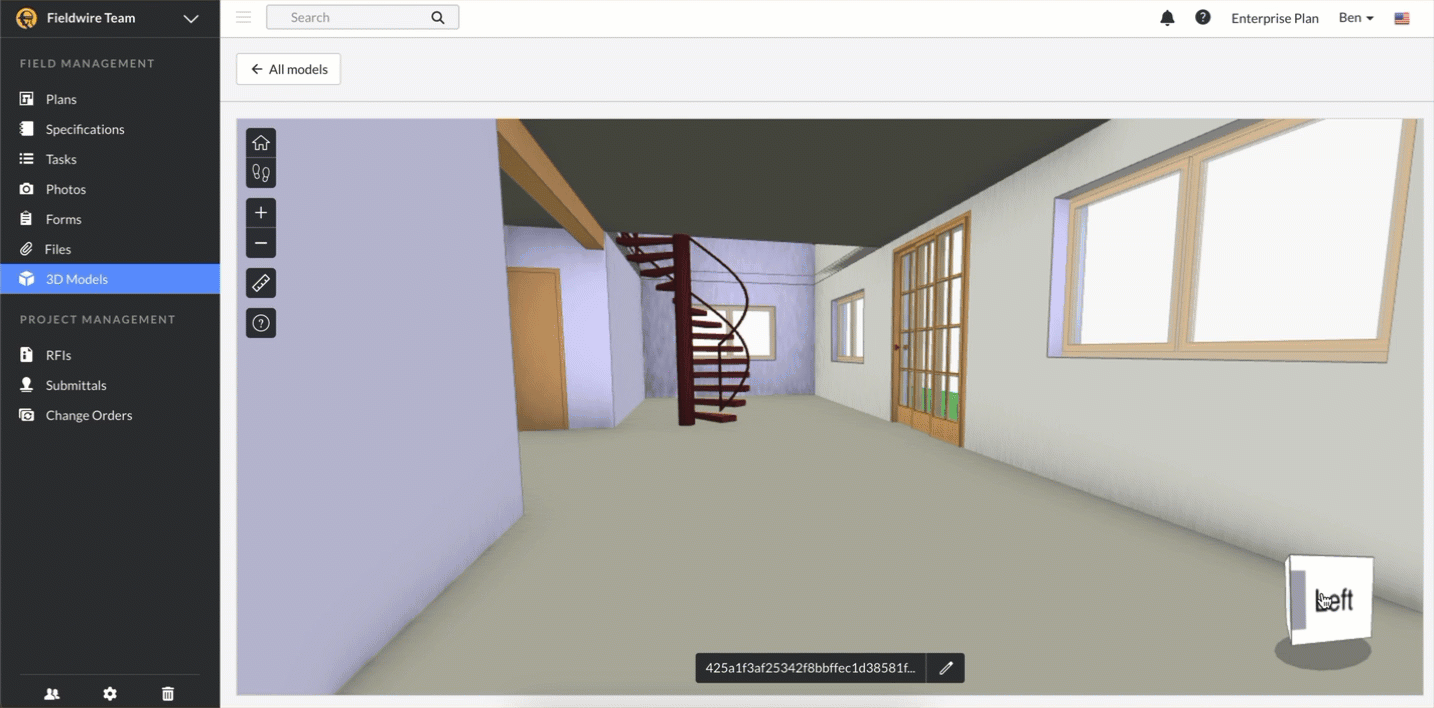

De navigatiekubus en de Walk-tool
Wanneer de Walk-tool is geselecteerd, kunt u binnen het model van perspectief veranderen als u de navigatiekubus gebruikt.
|
Muis |
Trackpad |
|
Linkerklik + slepen (omhoog/omlaag/links/rechts) |
Drukken + slepen met 1 vinger (omhoog/omlaag/links/rechts) |
De zijden van de navigatiekubus

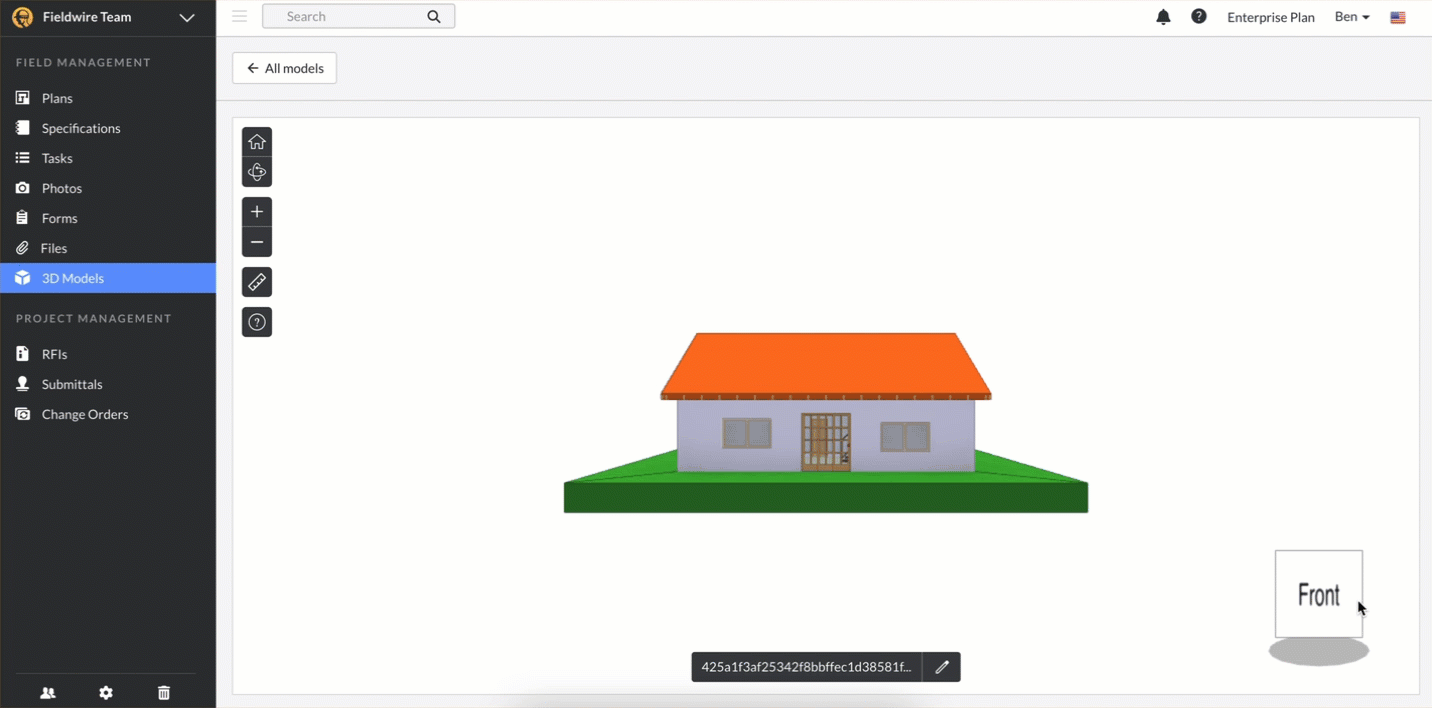

Als u op een zijde van de navigatiekubus klikt, wordt het model altijd geheroriënteerd om de geselecteerde zijde weer te geven, ongeacht u de Orbit- of Walk-tool hebt geselecteerd:
Om de weergave te heroriënteren, kunt u kunt ook de boven- en onderkant selecteren, evenals de hoeken van de kubus:
De gefedereerde weergave
Standaard verschijnen uw 3D-modellen in afzonderlijke tegels in het tabblad '3D-modellen'. Als u echter op de kubus in de rechterbovenhoek van het scherm klikt, worden alle 3D-modellen van uw project samengevoegd tot één model dat u kunt bekijken.
Wanneer u de gefedereerde weergave voor het eerst selecteert, kan het even duren voordat het systeem de modellen heeft verzameld. Hier volgt een voorbeeld van hoe het eruitziet:

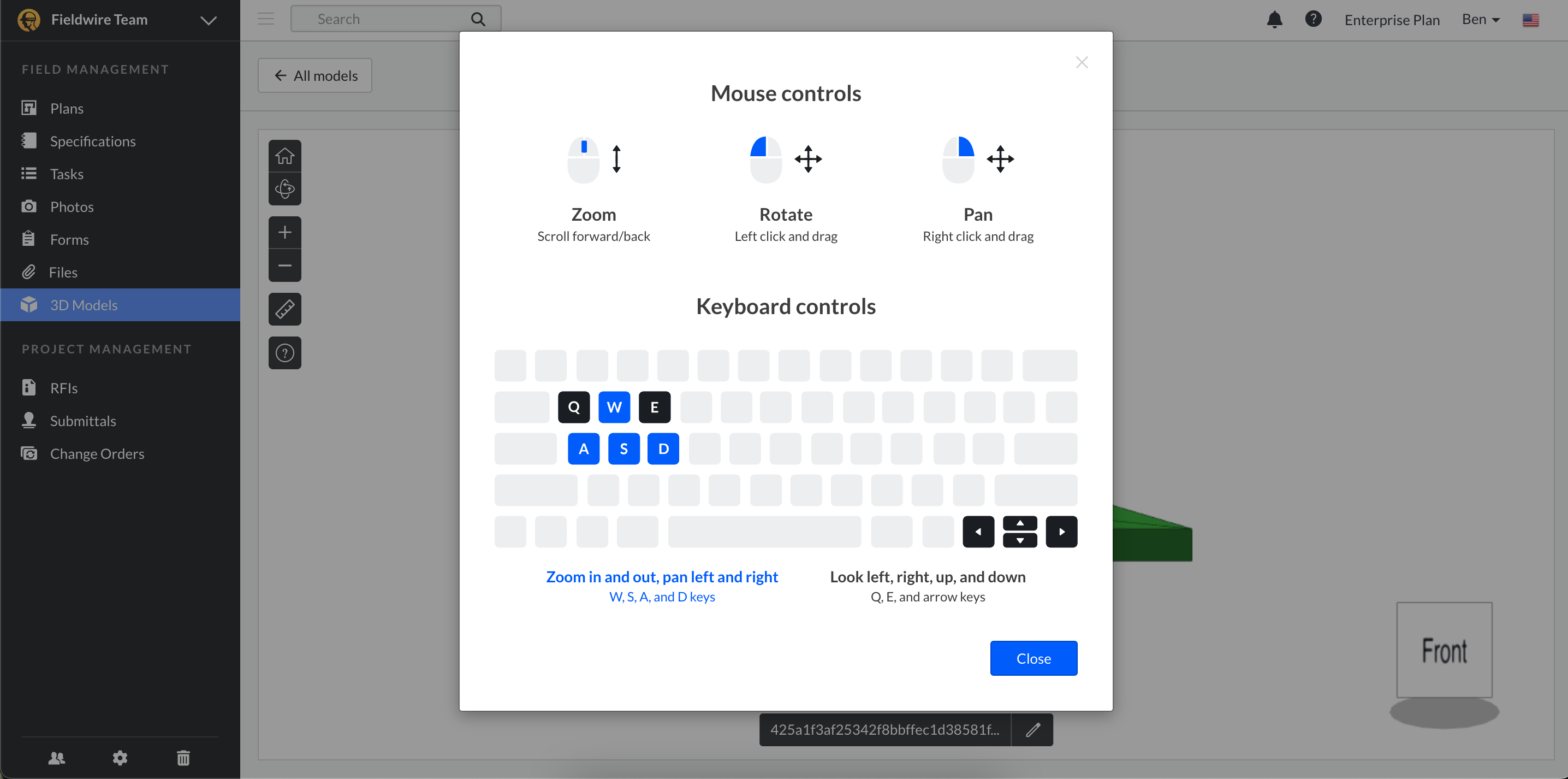

Help-pictogram

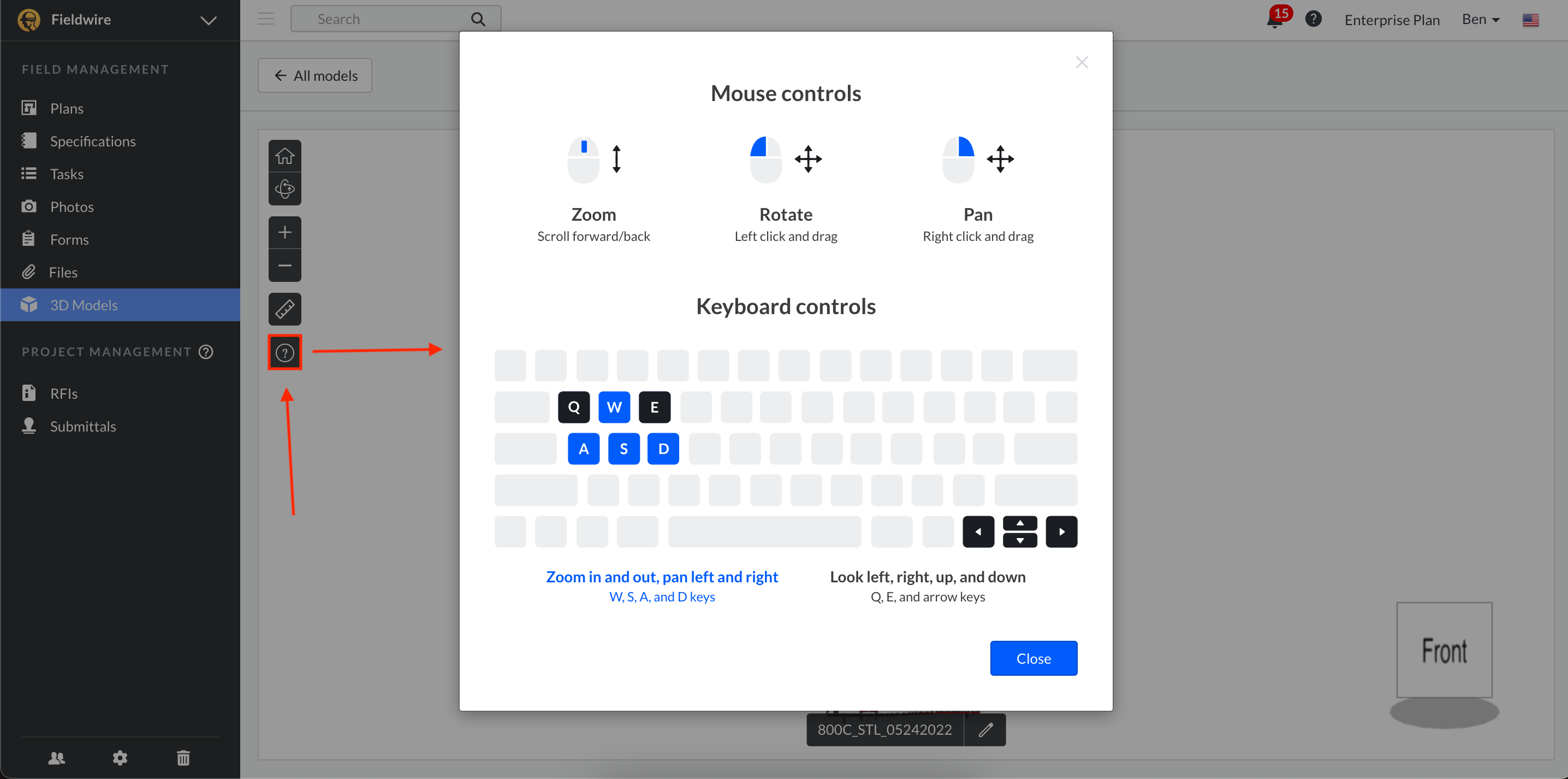

Als u de navigatieknoppen voor de BIM-viewer wilt bekijken, klikt u op het Help-pictogram onderaan de navigatietools.
Om terug te gaan naar de BIM-viewer klikt u op de Esc-toets, kiest u de 'x' in de rechterbovenhoek van het pop-upvenster of klikt u op de blauwe knop 'Sluiten':
