Stappen om 2D- naar 3D-modellen te kalibreren

Overzicht

In dit artikel wordt uitgelegd hoe u 2D-tekeningen in Fieldwire kunt kalibreren met een 3D-model, zodat gebruikers contractdocumenten nauwkeurig kunnen uitlijnen met BIM-gegevens. Door 2D- en 3D-weergaven te kalibreren, kunnen BIM-gebruikers eenvoudig tussen technische tekening en model navigeren. Zo kunnen teams de juiste informatie in de juiste context raadplegen, zonder dat daarvoor andere geavanceerde tools nodig zijn.

Kalibreren

Om 2D- naar 3D-modellen te kalibreren, hebt u het volgende nodig:

• U moet Administrators van het project zijn
• U hebt maximaal 20 3D-modellen in uw project.

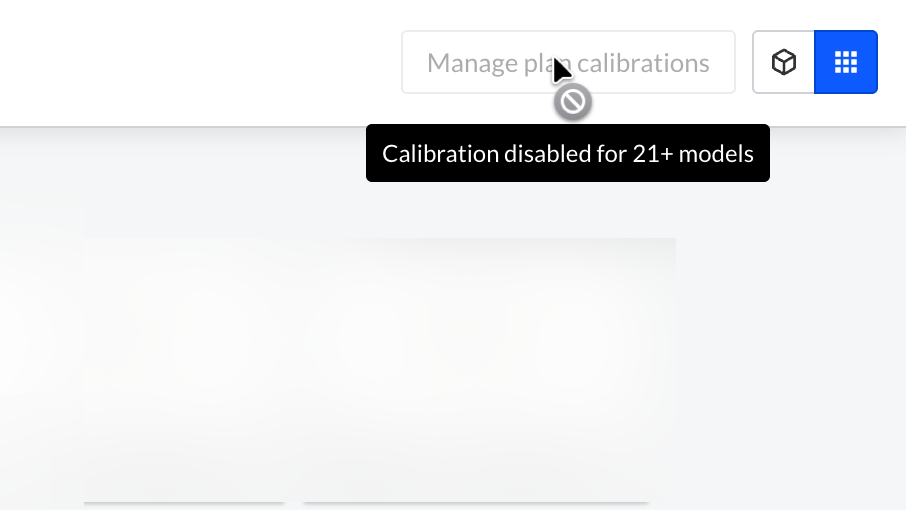

  • BELANGRIJK: Als u 21 of meer modellen naar de 3D-module hebt geüpload, is kalibratie uitgeschakeld. Wanneer u de muisaanwijzer op de grijs weergegeven knop "Plan­kalibraties beheren" plaatst, ziet u een melding.

Daarnaast moet u de volgende stappen uitvoeren:

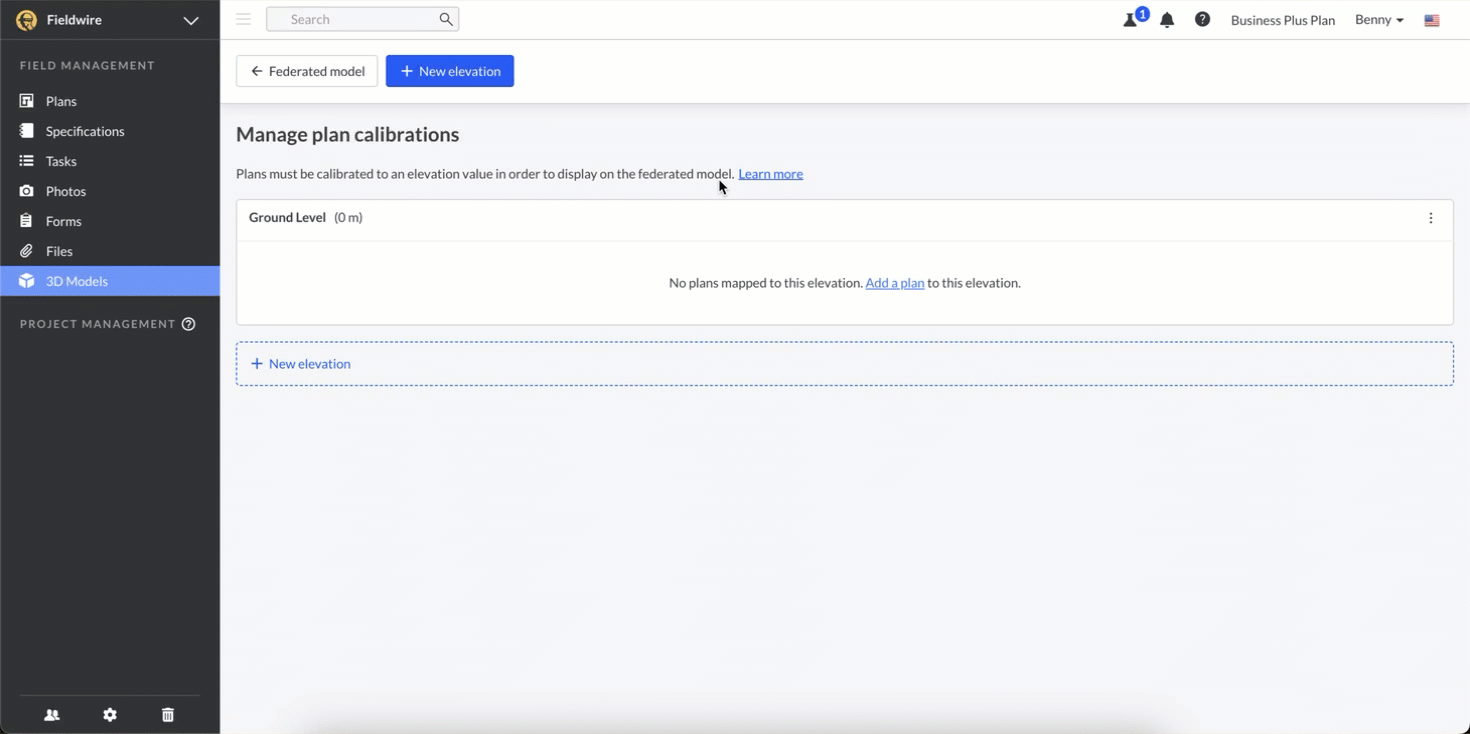

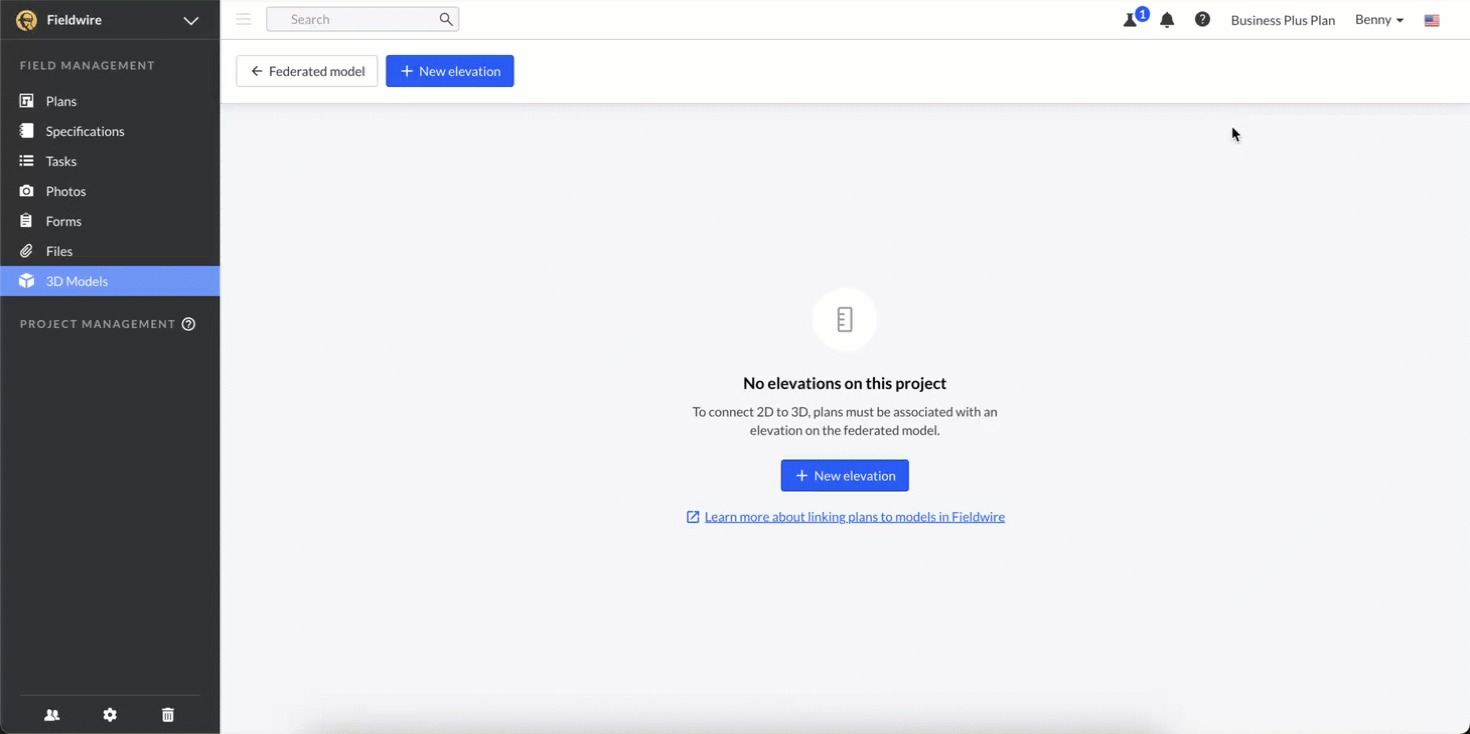

1. Ga naar het tabblad met 3D-modellen. U wordt automatisch naar de gefedereerde weergave geleid
   • Opmerking: Om te kunnen kalibreren, moet u eerst wachten tot al uw modellen zijn geladen.
2. Klik op de knop Plankalibratie beheren
3. Klik op de knop + Nieuwe verdieping
4. Voer een Naam van verdieping in
   • Denk bijvoorbeeld aan wat u op liftknoppen zou zien: ‘Begane grond’, ‘Lobby’, ‘Eerste verdieping’, enzovoort.
5. Voer een Waarde van verdieping in
   • Deze waarde vindt u in uw model of op uw plattegronden.
   • De waarde verwijst naar de hoogte boven de grond.
   • Opmerking: Deze waarden kunnen momenteel alleen in meters worden ingevoerd
6. Klik op Verdieping maken

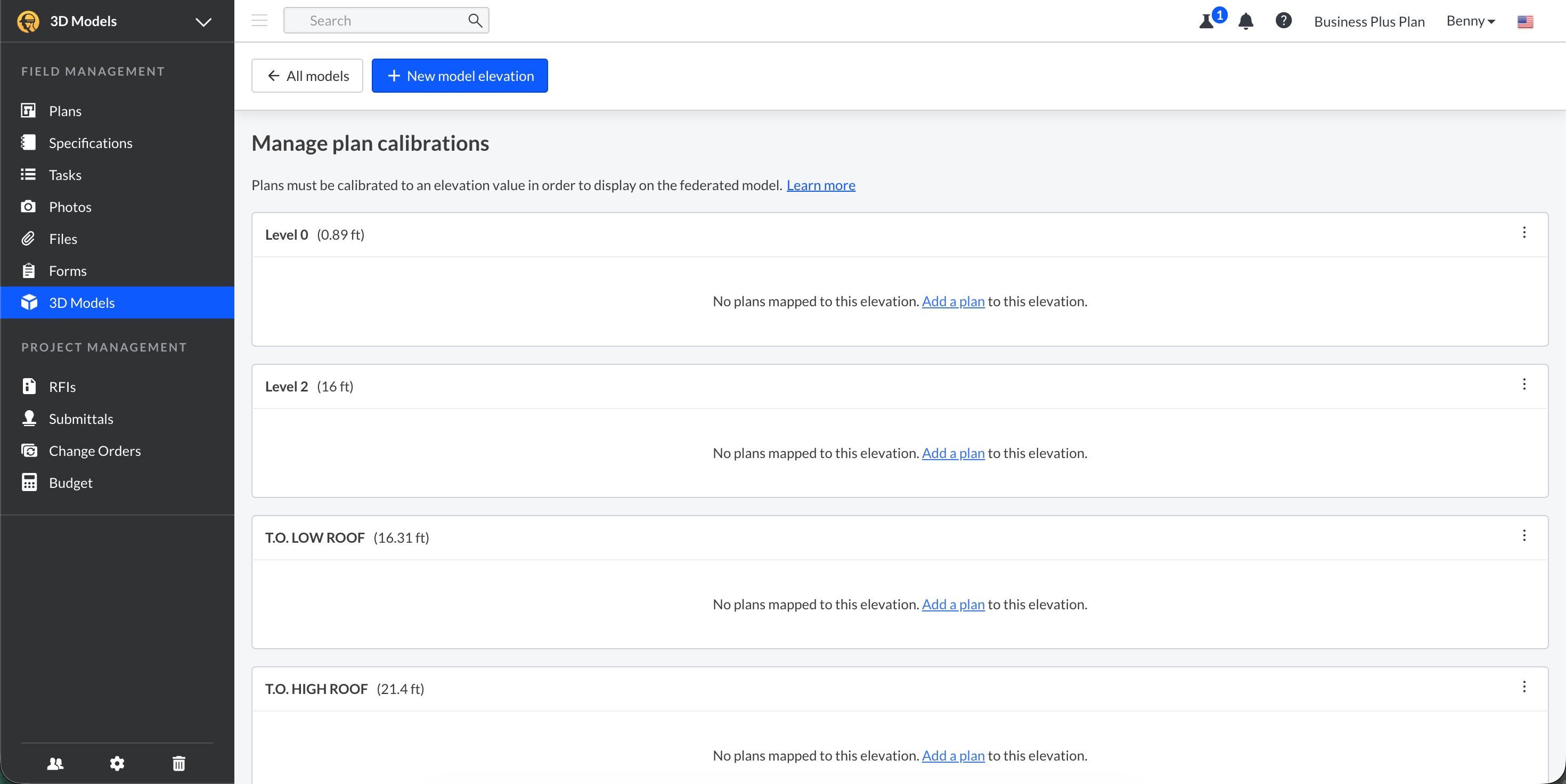

De verdieping wordt vervolgens opgeslagen in de weergave Plankalibratie beheren.

Automatische BIM-verdiepingen

Fieldwire maakt automatisch BIM-verdiepingen aan op basis van de verdiepingsgegevens in uw geüploade 3D-modellen. Deze door het systeem gegenereerde verdiepingen maken het sneller en eenvoudiger om tekeningen te kalibreren, vooral bij grote projecten of projecten met meerdere verdiepingen.

Hoe automatische verdiepingen werken

Wanneer u een 3D-model uploadt dat metagegevens over verdiepingen bevat:

• Identificeert Fieldwire de namen van de verdiepingen en de bijbehorende hoogtewaarden.
• Worden de verdiepingen automatisch aangemaakt en toegevoegd aan de pagina Plankalibraties beheren.
• Voegt het systeem nog steeds nieuw geïdentificeerde verdiepingen uit het nieuwste model toe als u al verdiepingen hebt aangemaakt.
• Worden dubbele waarden voor verdiepingen niet aangemaakt.
  • Voorbeeld: Als zowel Model A als Model B een verdieping op 0,00 m bevatten, genereert Fieldwire deze verdieping slechts één keer.

Eenheden verwerken

Fieldwire zorgt ervoor dat waarden voor verdiepingen altijd overeenkomen met de eenheidsinstellingen van uw project:

• Als het model eenheden voor verdiepingen bevat, worden deze automatisch geconverteerd naar het eenhedensysteem dat voor uw project is geselecteerd.
• Als het model geen informatie over eenheden bevat, maakt Fieldwire de verdiepingen aan en gaat het ervan uit dat het model dezelfde eenheden gebruikt als het project.

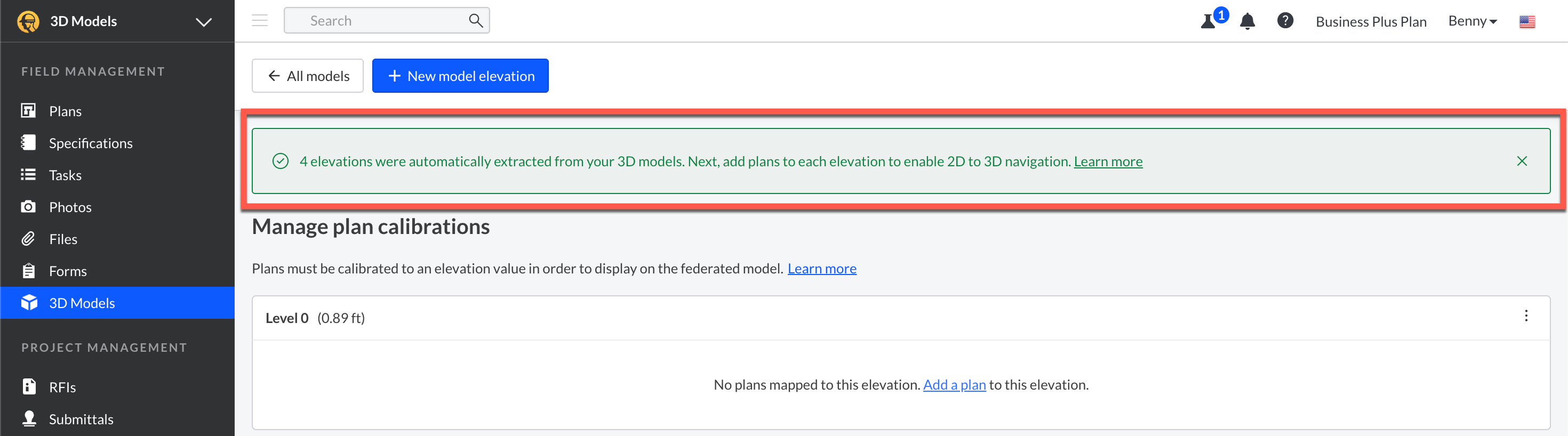

Succesbanner voor nieuw aangemaakte verdiepingen

Als er automatisch nieuwe verdiepingen worden gegenereerd, verschijnt er een succesbanner op de pagina Plankalibraties beheren:

• De banner wordt slechts één keer weergegeven, de volgende keer dat u de kalibratiepagina in die sessie opent.
• U kunt de banner sluiten.
• De banner verschijnt niet opnieuw bij volgende bezoeken tijdens dezelfde sessie.

Zo weet u dat er nieuwe verdiepingen zijn aangemaakt, zonder dat lopende workflows worden onderbroken.

Opmerkingen voor Administrators

• Automatische verdiepingen verschijnen pas nadat modellen met metagegevens over verdiepingen zijn geüpload.
• Als er geen nieuwe verdiepingen worden aangemaakt, verschijnt er geen banner.
• Alle gegevens van verdiepingen kunnen na het aanmaken volledig worden bewerkt: Administratorss kunnen verdiepingen naar wens een andere naam geven, waarden aanpassen of verdiepingen verwijderen.

Tekeningen aan een verdieping toevoegen

Ga als volgt te werk om een plan toe te voegen:

1. Klik op de hyperlinktekst Een plan toevoegen
2. Kies de bladen die u wilt kalibreren
3. Klik op de knop [x] plan(nen) kalibreren

Verborgen objecten weergeven tijdens het kalibreren

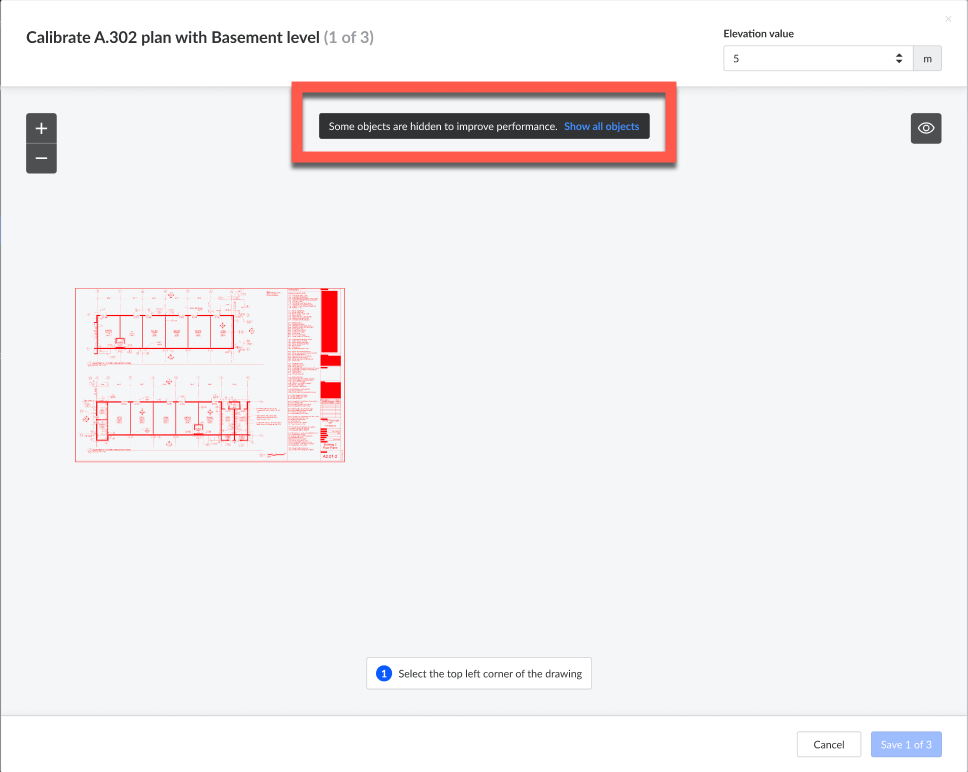

Om de prestaties te behouden bij het werken met grote of complexe BIM-modellen, kan Fieldwire bepaalde objecten tijdelijk verbergen in de kalibratieweergave. Als dit gebeurt, verschijnt er een meldingsbalk die u laat weten dat sommige objecten momenteel niet worden weergegeven.

Verborgen objecten weergeven

Als u tijdens het kalibreren alle modelgeometrie wilt bekijken:

1. Klik op Alle objecten weergeven in de meldingsbalk.
2. Bekijk het bevestigingsvenster.
3. Klik op Bevestigen om de viewer opnieuw te laden en alle objecten weer te geven.

Het bevestigingsvenster helpt voorkomen dat de viewer per ongeluk opnieuw wordt geladen terwijl u actief uw technische tekening kalibreert.

Goed om te weten

• De meldingsbalk verschijnt alleen wanneer objecten om prestatieredenen zijn verborgen.
• Als alle objecten al zijn geladen, verschijnt de melding niet.
• U kunt het bevestigingsvenster annuleren zonder dat dit gevolgen heeft voor uw huidige kalibratiesessie.
• De kalibratieworkflow werkt normaal, ongeacht of verborgen objecten worden weergegeven.

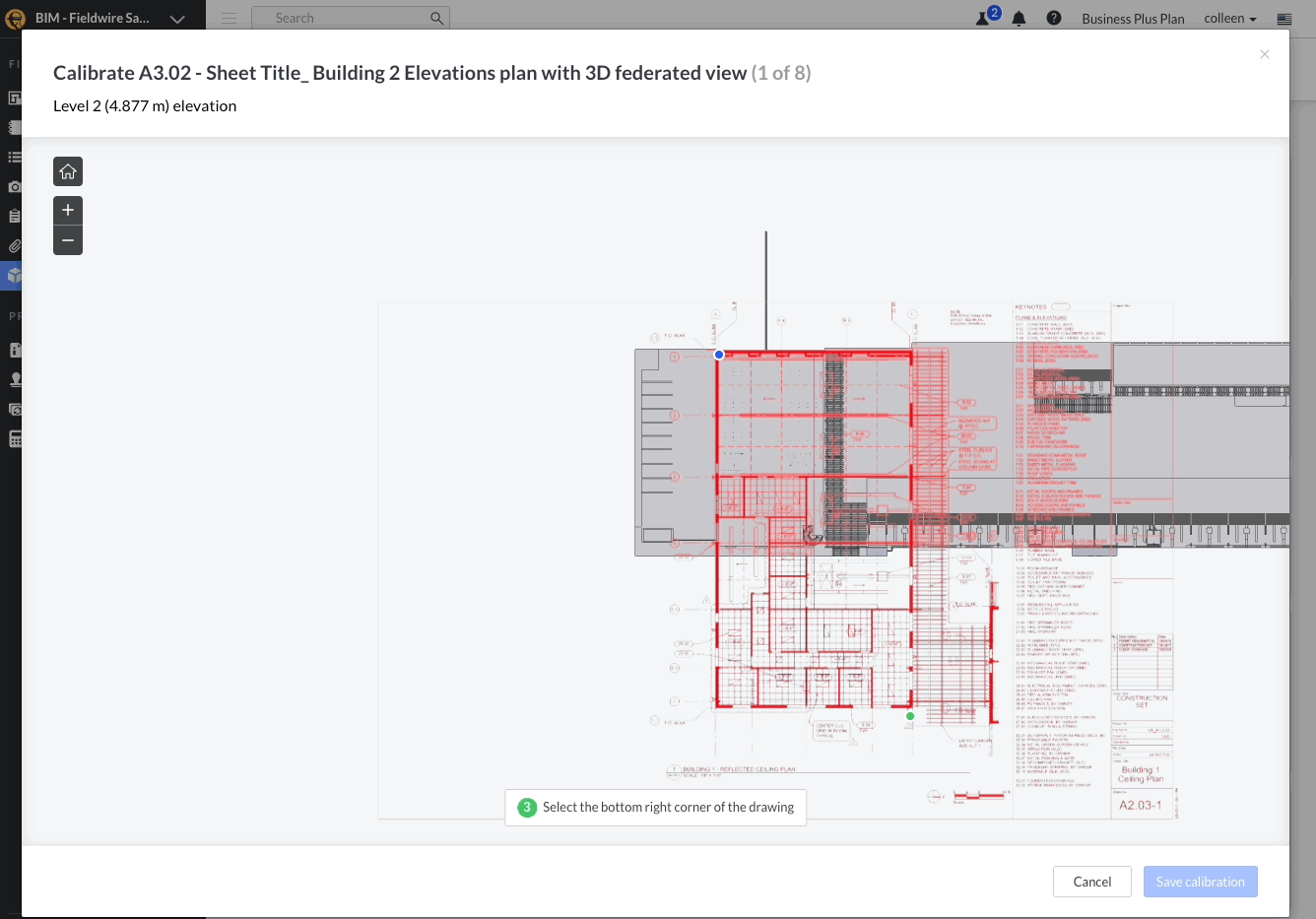

De tekeningen op het model uitlijnen

Volg de stappen op het scherm zodra het technische tekening is gekalibreerd:

1. Selecteer de linkerbovenhoek van de tekening
2. Verplaats de tekening naar hetzelfde punt als het model
3. Selecteer de rechterbenedenhoek van de tekening
4. Wijzig het formaat en roteer de tekening zodat deze met het model is uitgelijnd
5. Klik op Kalibratie opslaan

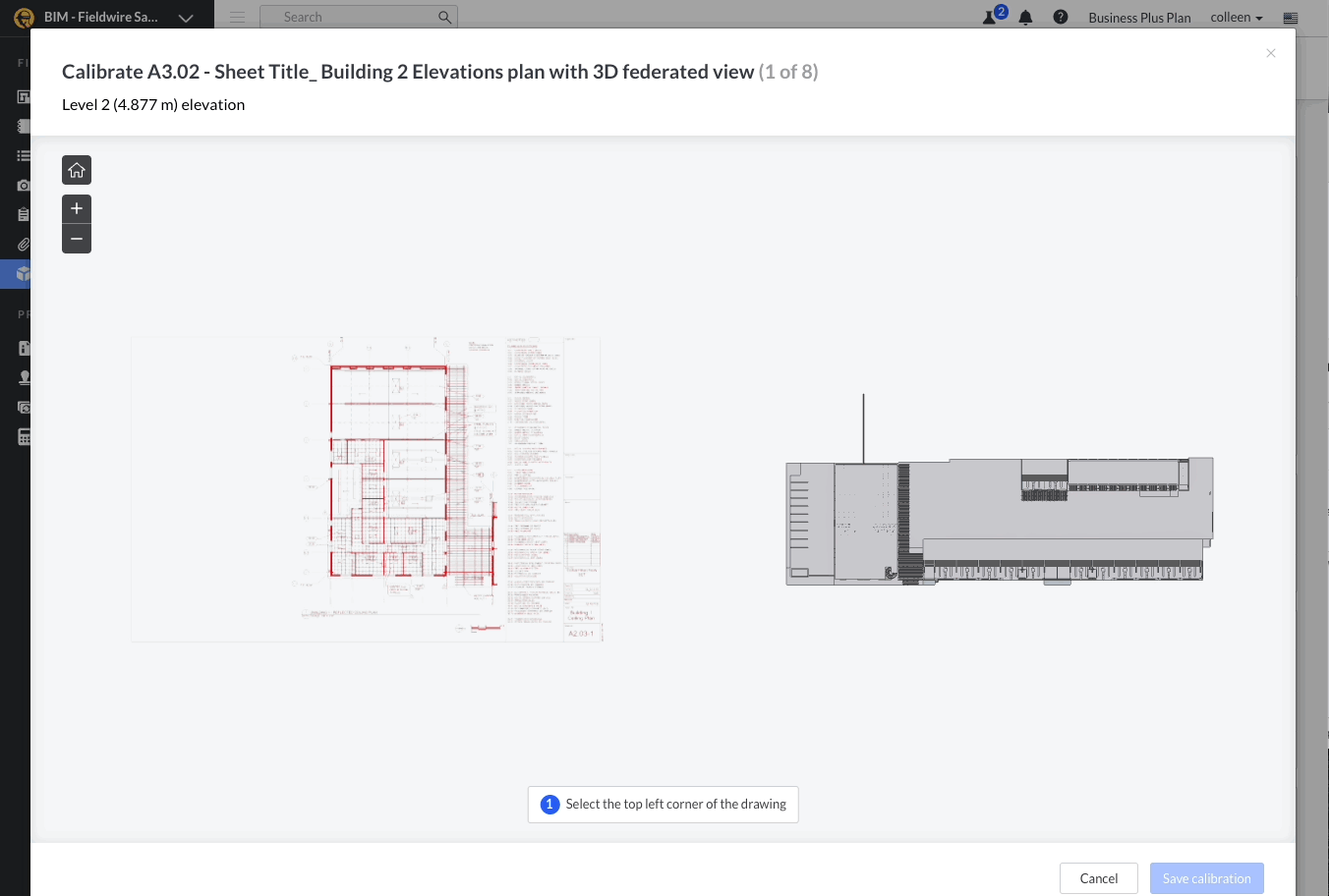

Stappen 1-2:

Stappen 3-4:

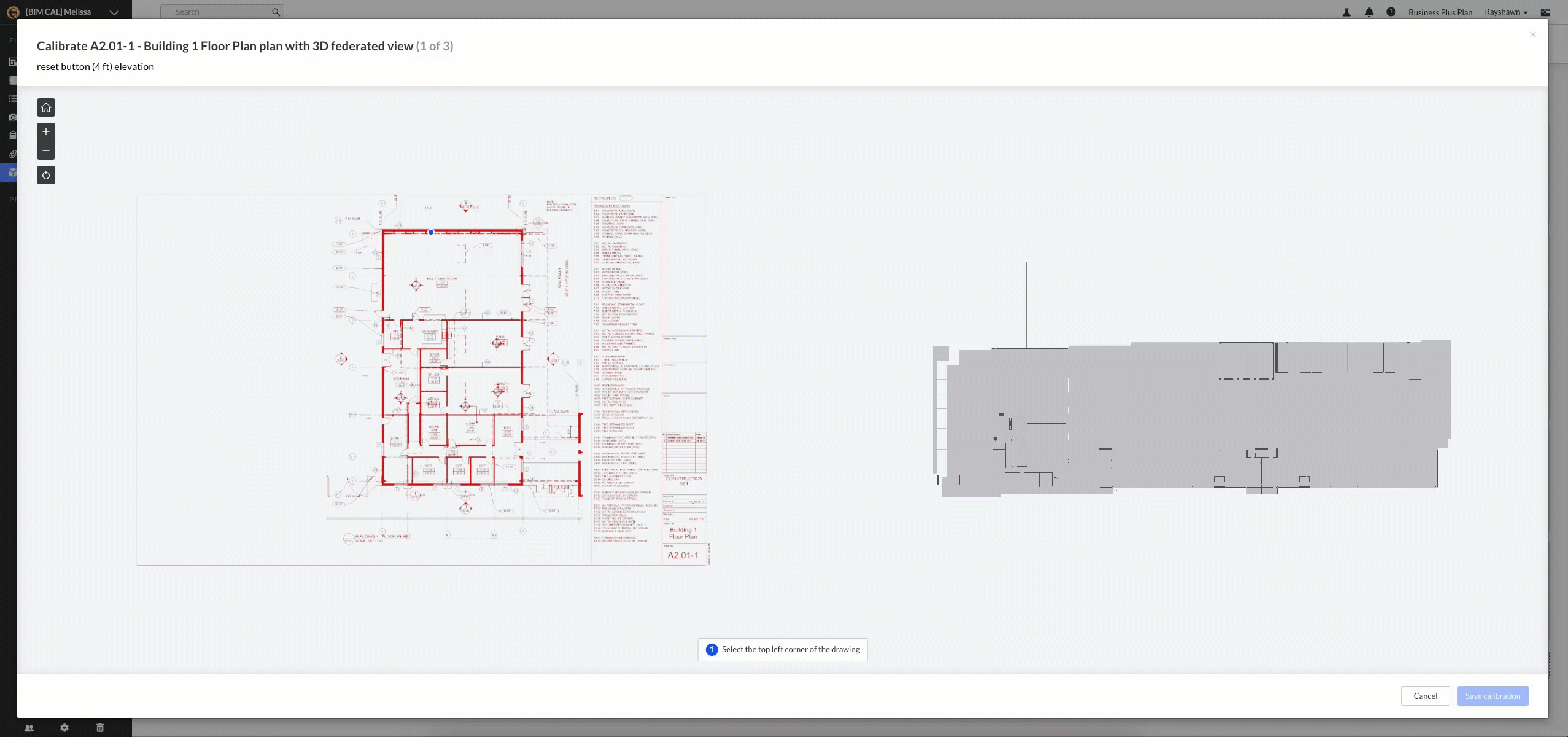

Tijdens het kalibratieproces kunt u snel opnieuw beginnen met kalibreren of uw technische tekening/model direct opnieuw centreren voor snellere en soepelere navigatie. Klik hiervoor eenvoudig op de knop Kalibratie resetten, de onderste knop aan de linkerkant.

Modelzichtbaarheidsinstellingen gebruiken tijdens het kalibreren

Om u meer flexibiliteit te bieden bij het uitlijnen van 2D-tekeningen met 3D-modellen, bevat de kalibratieweergave instellingen voor modelzichtbaarheid en verbeterd magnetisch uitlijnen. Met deze tools kunt u nauwkeuriger kalibreren wanneer de buitenranden van het gebouw niet de beste referentiepunten zijn.

Modelelementen weergeven/verbergen tijdens het kalibreren

In sommige situaties bieden structurele elementen, zoals kolommen of kernwanden, betrouwbaardere kalibratiepunten dan de gevel van het gebouw. Omdat deze elementen in afgewerkte verdiepingen aan het zicht onttrokken kunnen zijn, kunt u nu delen van het model rechtstreeks in de kalibratieweergave selectief verbergen.

De zichtbaarheidsinstellingen gebruiken:

1. Open de weergave Plankalibratie beheren
2. Selecteer het technische tekening dat u kalibreert.
3. Klik op het oogpictogram op de werkbalk aan de linkerkant.
4. De Objectenstructuur verschijnt en toont dezelfde hiërarchie die u normaal in de weergave Verhaal zou zien.
   • U ziet niet de optie om over te schakelen naar de weergave Klasse.
   • Als geen van uw modellen metagegevens over verdiepingen bevat, verschijnen de modellen nog steeds in de Objectenstructuur, maar kunnen ze niet worden uitgevouwen.
5. Schakel de zichtbaarheid van modellen of groepen van verdiepingen naar wens in of uit.
   • U kunt er bijvoorbeeld voor kiezen de vloerplaat te verbergen om structurele kolommen zichtbaar te maken voor een nauwkeurigere uitlijning.

Met deze extra instelling kunt u de meest stabiele referentiegeometrie zichtbaar maken voordat u uw kalibratiepunten selecteert.

Magnetisch uitlijnen op modelranden tijdens het kalibreren

Bij het plaatsen of aanpassen van het technische tekening werkt de kalibratietool nu vergelijkbaar met de meettool van Fieldwire en wordt het technische tekening magnetisch uitgelijnd op randen in het 3D-model. Dit geldt voor magnetisch uitlijnen tijdens:

• Het verplaatsen van het technische tekening naar de juiste positie
• Het wijzigen van het formaat van het kalibratiekader
• Het roteren van het technische tekening voor uitlijning

Magnetisch uitlijnen zorgt voor een nauwkeurigere plaatsing en verkort de kalibratietijd, vooral wanneer u kleinere of gedeeltelijk verborgen structurele elementen als doel gebruikt.

Prestatie-optimalisatie in de kalibratieweergave

Sommige 3D-modellen kunnen uiterst gedetailleerde geometrie bevatten, wat van invloed kan zijn op de snelheid waarmee de kalibratieweergave wordt geladen en reageert. Om een soepele en stabiele kalibratie-ervaring te garanderen, verbergt Fieldwire automatisch bepaalde niet-essentiële objecttypen in de kalibratieweergave.

Deze verborgen objecten hebben geen invloed op uw mogelijkheid om te kalibreren. Alle essentiële structurele, architectonische en referentiegeometrie die nodig is voor de uitlijning blijft zichtbaar. Deze optimalisatie gebeurt automatisch; u hoeft niets te doen.

Navigeren tussen 2D- en 3D-modellen

Nadat u uw bladen hebt gekalibreerd en verbonden met uw 3D-modellen, kunt u eenvoudig tussen beide navigeren. Ga hiervoor als volgt te werk:

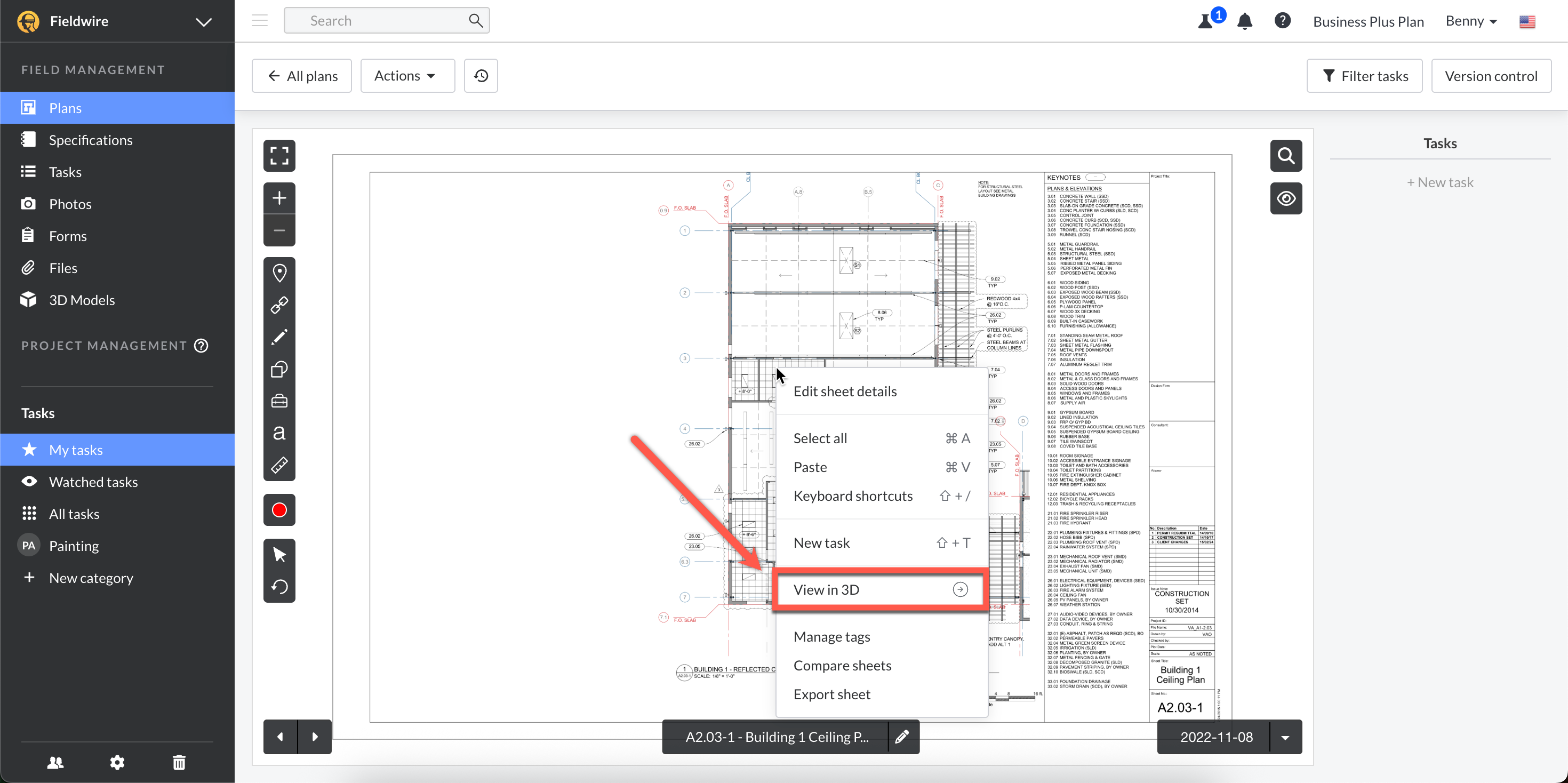

1. Klik met de rechtermuisknop op het blad
2. Klik op Weergeven in 3D

OF

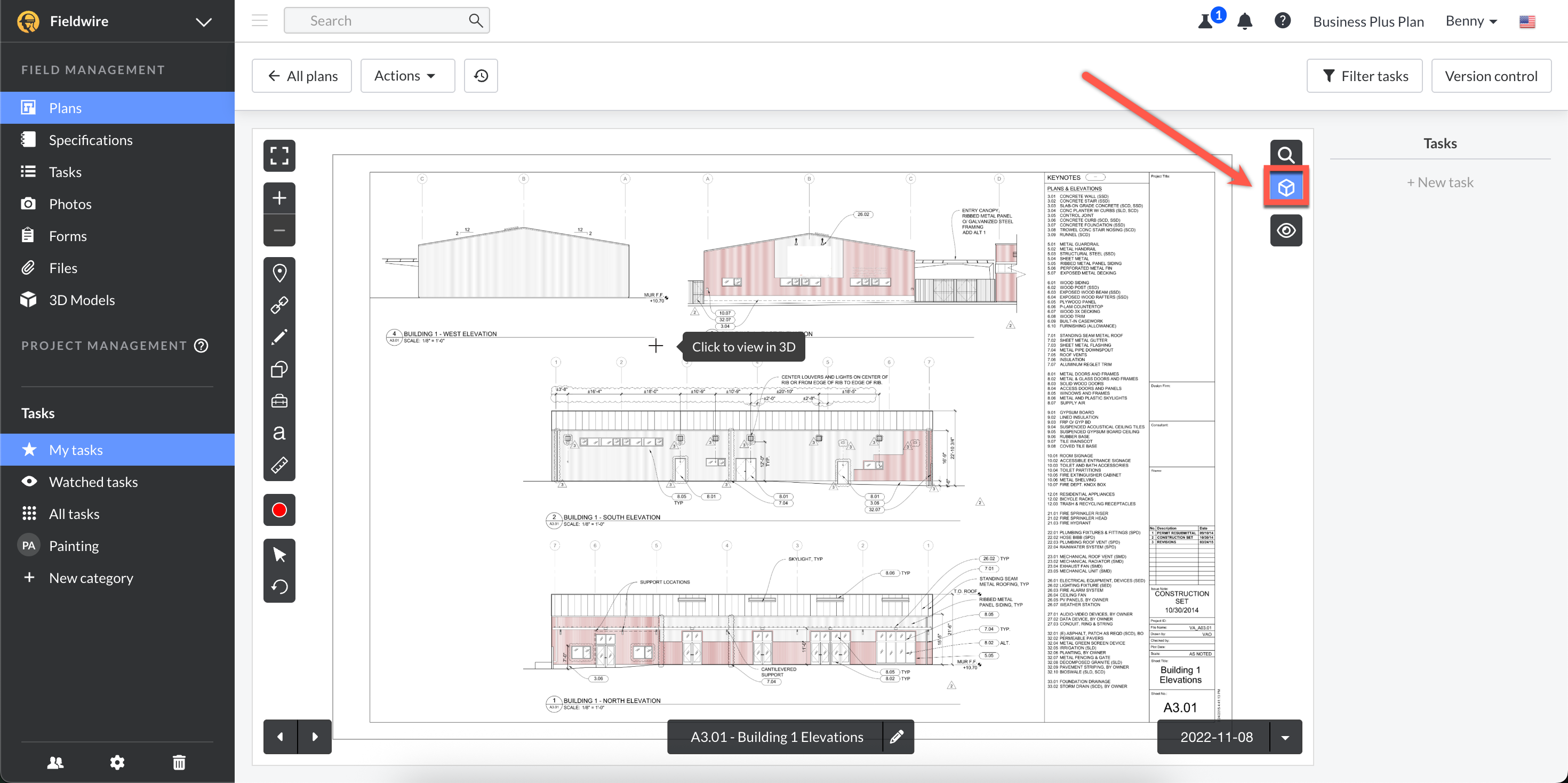

1. Selecteer het kubuspictogram dat in de onderstaande schermafbeelding wordt weergegeven
   • Opmerking: Als u dit pictogram niet ziet, hebt u dat blad niet gekalibreerd en verbonden met uw 3D-modellen
2. Klik op het gebied op het blad dat u in 3D wilt bekijken

U wordt vervolgens doorgestuurd naar het 3D-model.

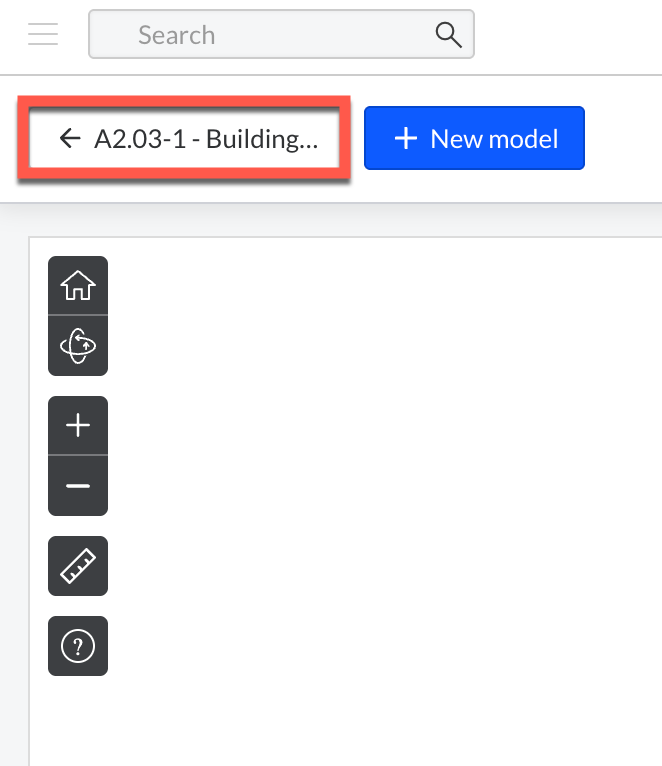

Wanneer u klaar bent met het bekijken van het 3D-model, navigeert u terug naar het plan door op de pijl Terug met de naam van het blad te klikken.

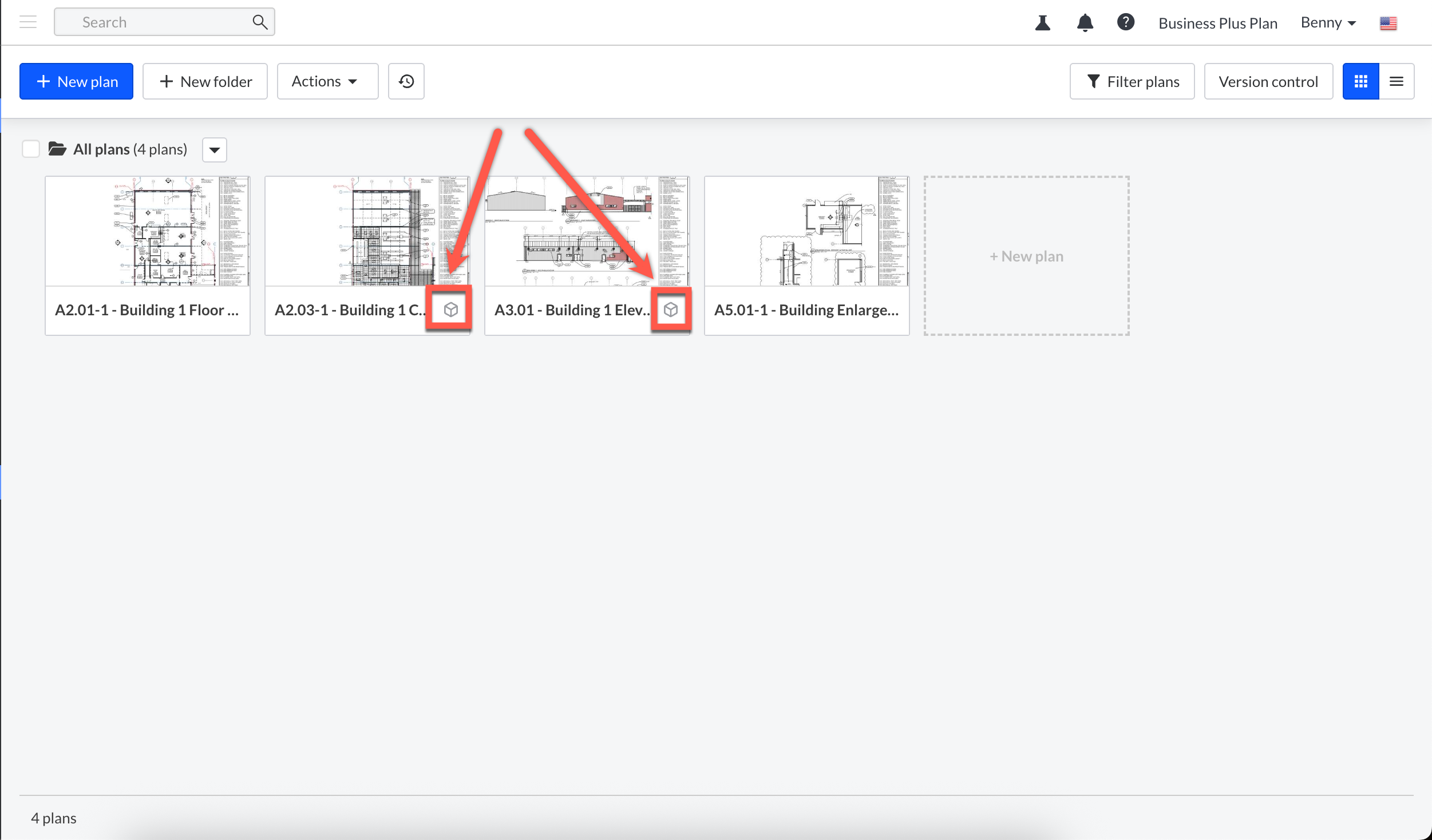

Daarnaast kunt u in de miniatuurweergave van het hoofdtabblad Tekeningen eenvoudig zien welke bladen met een 3D-model zijn verbonden. Deze bladen hebben een kubuspictogram rechtstreeks op de miniatuur van het plan. Dit vermindert giswerk en stroomlijnt workflows.

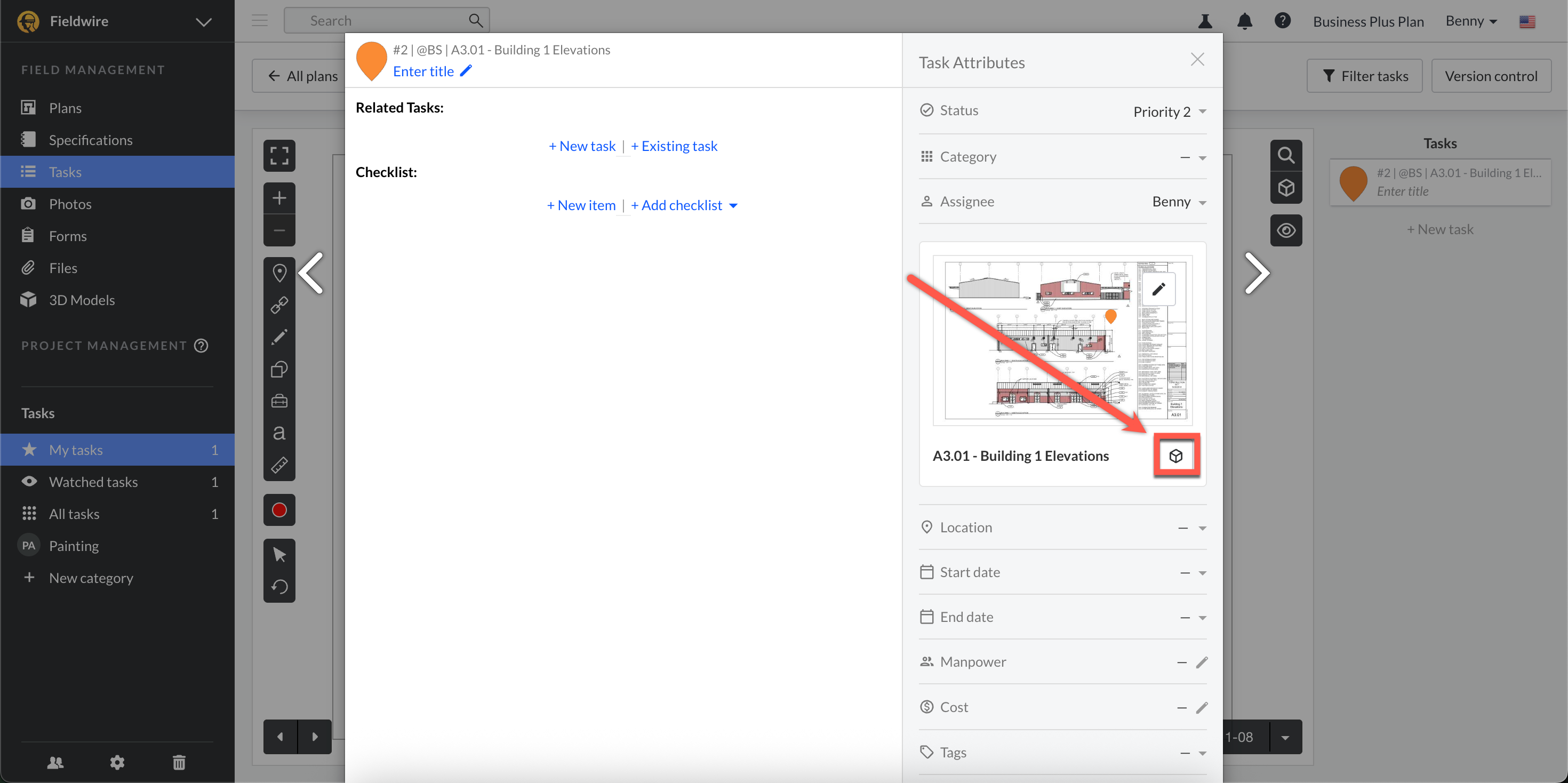

Binnen een afzonderlijke taak kunt u ook naar een 3D-model navigeren. De vastgemaakte taak moet gekoppeld zijn aan een gekalibreerd plan. Om naar het 3D-model te gaan, moet u:

1. Op de afzonderlijke vastgemaakte taak klikken
2. De kubusknop op het blad selecteren (zie schermafbeelding). U wordt dan naar dezelfde locatie in de 3D-weergave geleid.

Probleemoplossing

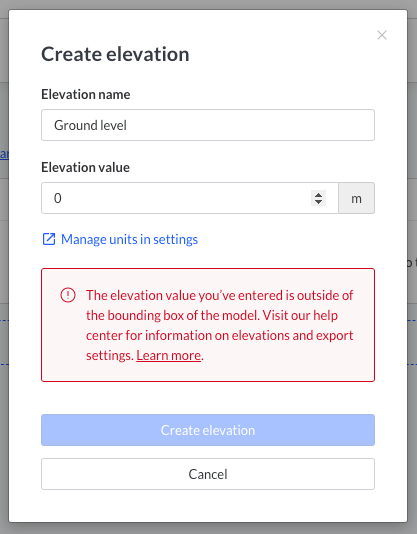

Modellen kunnen op oneindig veel verschillende manieren worden ingesteld in ontwerpsoftware zoals Revit en Tekla. Bij de meeste modellen wordt de coördinatenbasis ingesteld op (0,0,0), maar bij sommige modellen bevindt het model zich ergens anders. Als een model (of alle modellen in het project) niet op (0,0,0) is geplaatst (d.w.z. als ze globale coördinaten gebruiken) en uw waarden voor verdiepingen lokale coördinaten weerspiegelen, wordt het model niet nauwkeurig gesneden voor kalibratie.

Voorbeeld
Een model gebruikt globale coördinaten en is in de z-coördinaat 71 m verschoven. De coördinatenbasis is dus (0,0,71), oftewel: grond = 71 m. De niveaus in Revit worden weergegeven in lokale coördinaten (grond = 0). De gebruiker voert ‘Begane grond’ en ‘0 m’ in als naam en waarde van de verdieping. Omdat het model de 0 m in de 3D-ruimte niet snijdt, ziet de gebruiker de volgende melding:

Wanneer dit gebeurt, hebt u twee opties:

1. Uw modellen opnieuw exporteren vanuit Revit

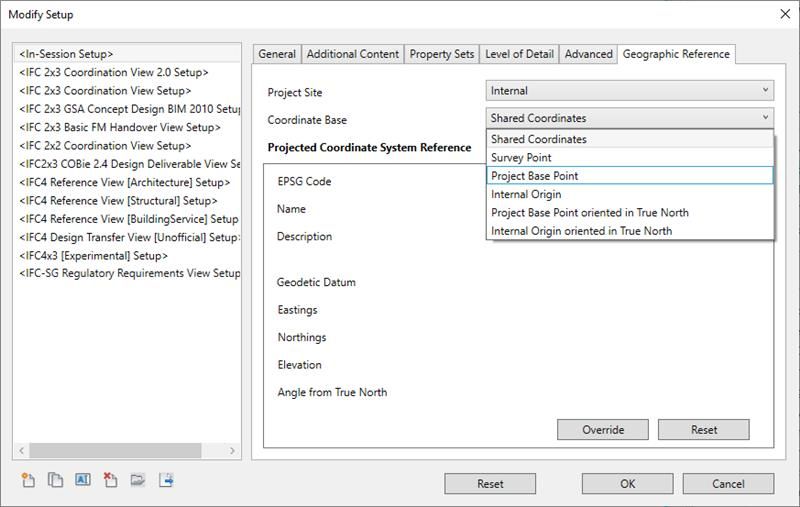

U kunt de modellen opnieuw vanuit Revit exporteren als u één instelling wijzigt. In het exportvenster (waarvan hieronder een voorbeeld wordt weergegeven) moet u de Coördinatenbasis wijzigen in Projectbasispunt. Hierdoor wordt het model op (0,0,0) geplaatst.

2. De berekening uitvoeren
Als u niet opnieuw wilt exporteren of hiertoe niet in staat bent, kunt u de berekening uitvoeren als u de Z-waarde van de plaatsing kunt bepalen. Als het model zich bijvoorbeeld 100 m boven zeeniveau bevindt, kunt u hiermee rekening houden bij het aanmaken van uw verdiepingen. Waar uw ‘Begane grond’ normaal gesproken op 0 m zou liggen, kunt u in plaats daarvan 100 m invoeren. De snede wordt dan nauwkeurig geplaatst.
