Przegląd

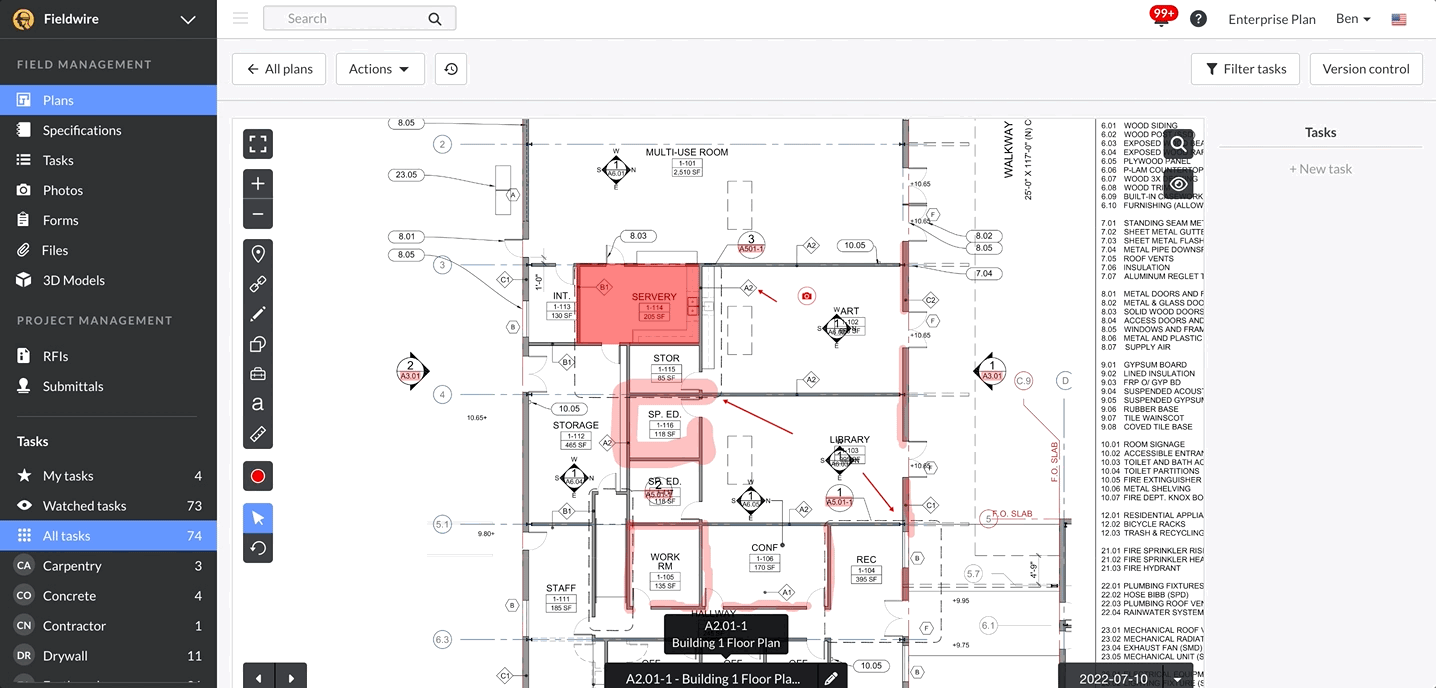

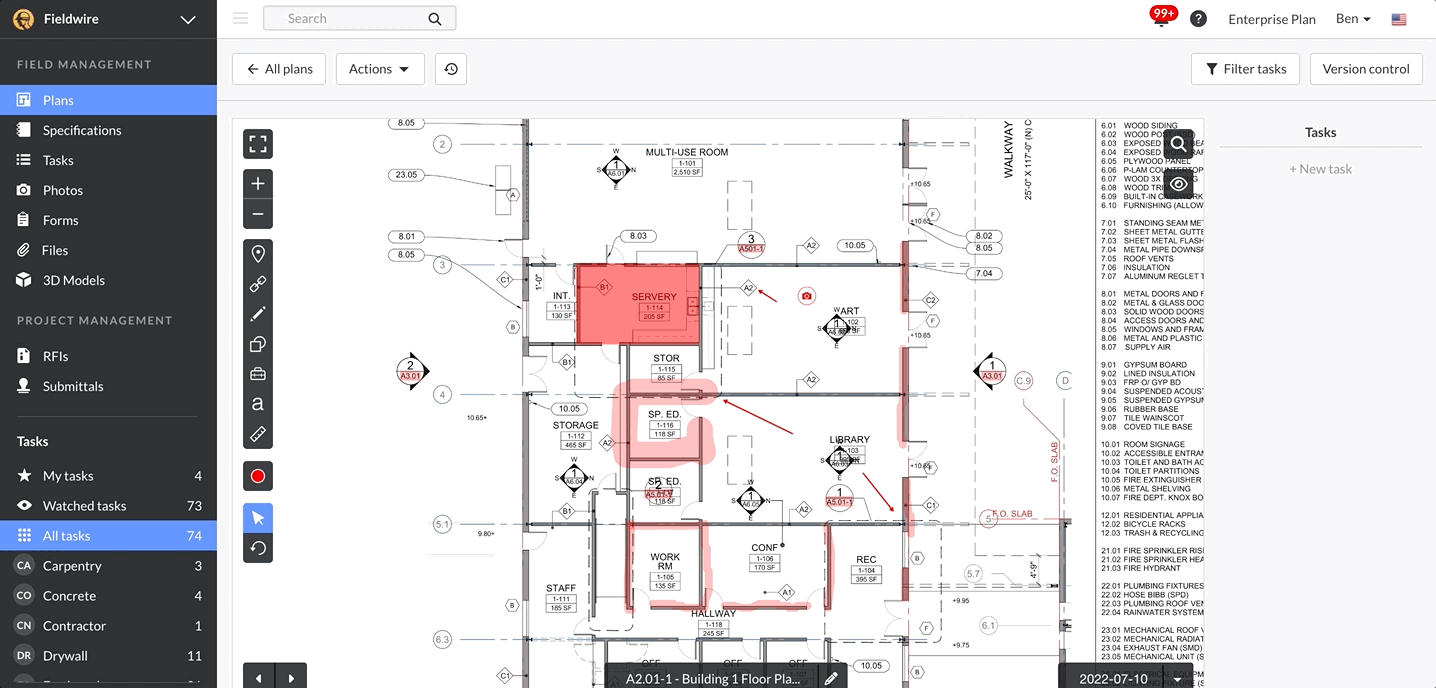

Widok rysunku to miejsce, w którym dzieje się magia. Po kliknięciu rysunku nastąpi jego powiększenie i użytkownik uzyska dostęp do szeregu ważnych opcji związanych z zadaniami, znacznikami i odnośnikami.
Spis treści
- Pasek narzędzi znaczników
- Filtry kategorii i zadań
- Zmiana nazwy rysunku/opisu
- Wersja rewizji
- Wyświetlanie zadań
- Przycisk filtrowania zadań
- Ikona oka
- Wyszukiwanie tekstu na rysunkach
- Otwieranie ostatnio przeglądanych rysunków
- Zakładka działania
- Kliknięcie prawym przyciskiem myszy na rysunku, zadaniu i znaczniku
Pasek narzędzi znaczników

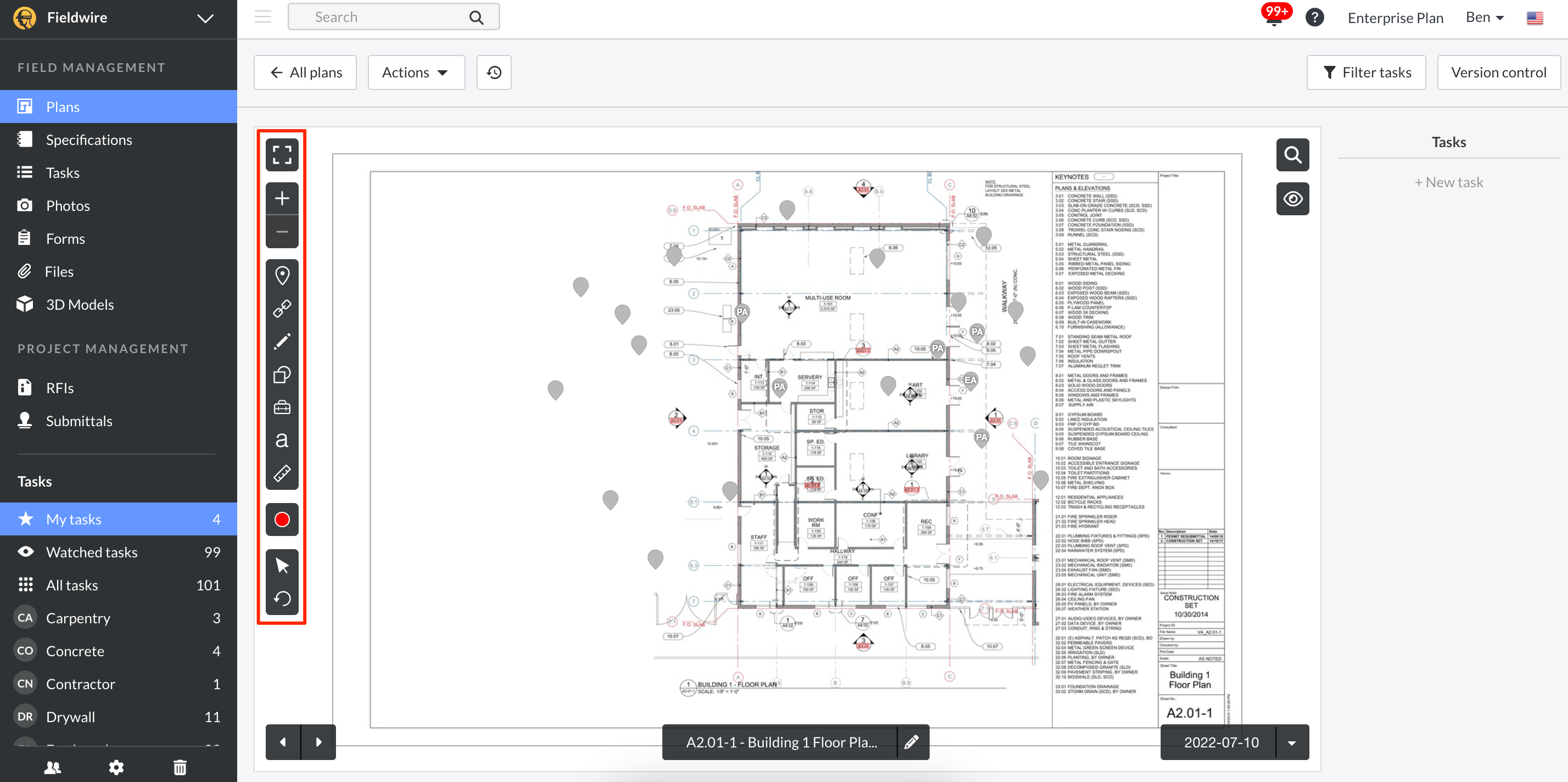

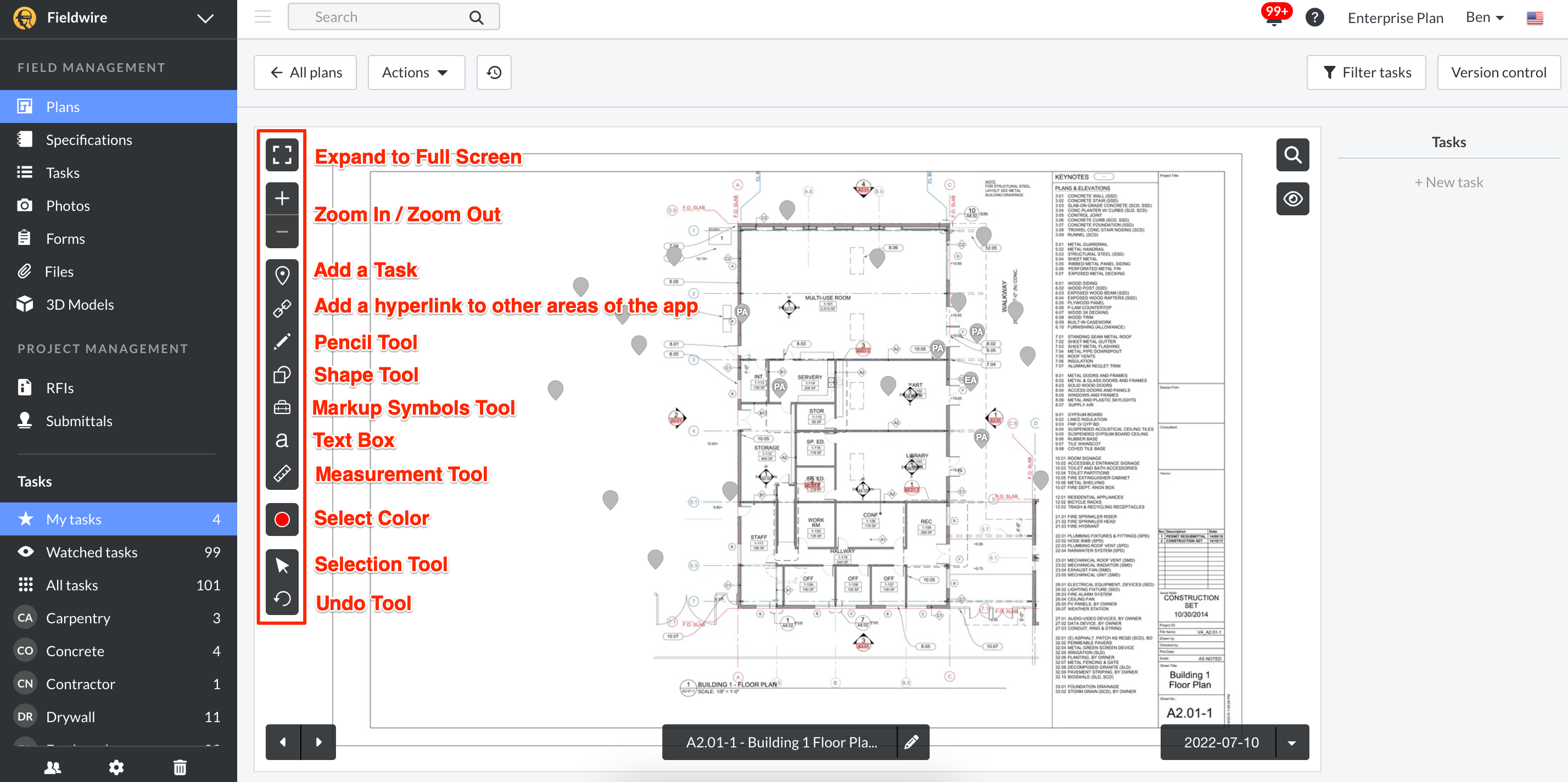

Pasek narzędzi znaczników to czarny pionowy pasek po lewej stronie widoku rysunku.
Poniżej wymieniono wszystkie narzędzia znaczników w kolejności malejącej, od góry do dołu.
Definicje narzędzi znaczników
| 1. Rozwiń do pełnego ekranu | Wyświetlanie rysunku w trybie pełnoekranowym. |
| 2. Powiększ/Pomniejsz | Powiększanie i/lub zmniejszanie rysunku. |
| 3. Pinezka znacznika (dodawanie nowego zadania) |
Aby utworzyć nowe zadanie, najpierw kliknij ikonę pinezki, a następnie kliknij obszar mapy, w którym chcesz upuścić nowe zadanie. Następnie pojawi się ekran edycji zadania. |
| 4. Łańcuch (tworzenie odnośnika) |
Kliknij ikonę łańcucha, a następnie kliknij obszar rysunku, w którym chcesz umieścić odnośnik. Za pomocą tej funkcji możesz łączyć się z innymi kartami planu, załącznikami i formularzami, a także dodawać zdjęcia z postępów. |
| 5. Ołówek (rysowanie na planie) |

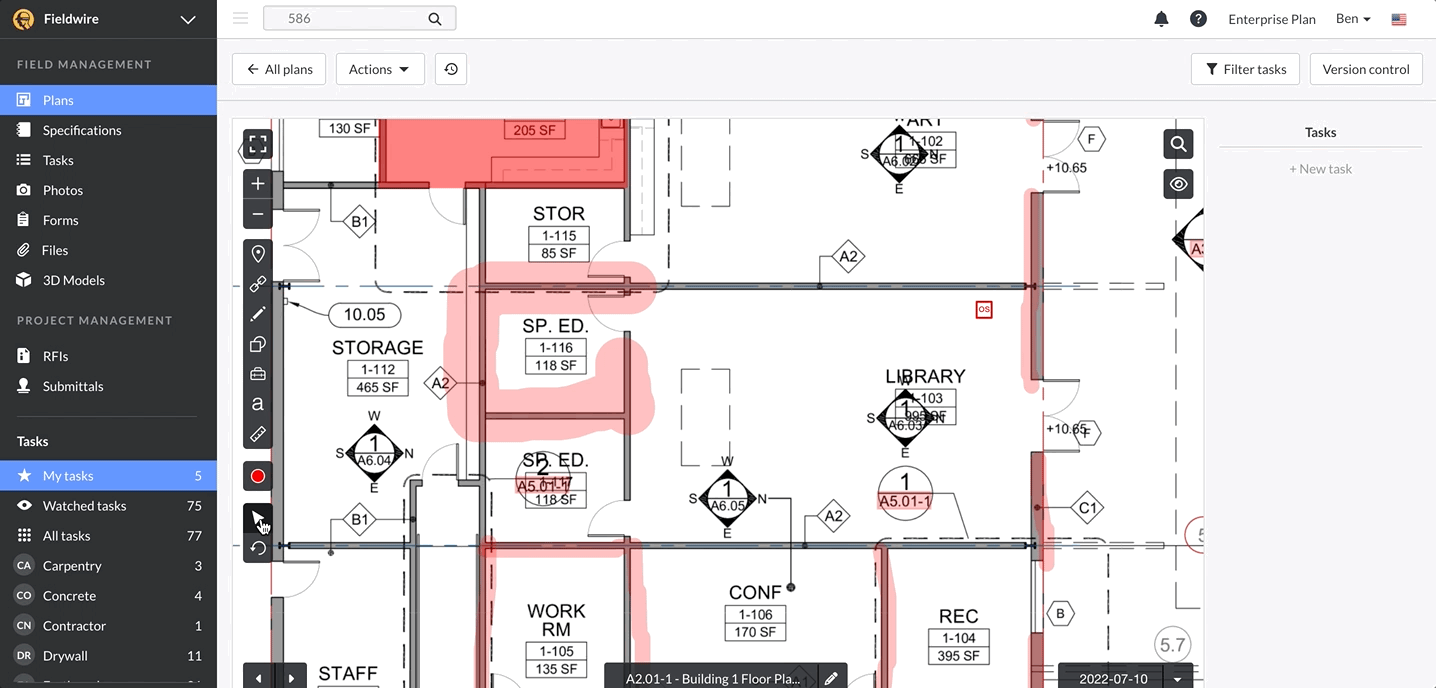

Kliknięcie ikony ołówka umożliwi rysowanie linii, strzałek i znaczników na rysunku. Po kliknięciu możesz wybrać pomiędzy zwykłą linią a kilkoma opcjami półprzezroczystego zakreślacza. Istnieje również linia przerywana. Przytrzymanie klawisza Shift spowoduje, że proste linie i strzałki będą rysowane pod precyzyjnymi kątami (Uwaga: klawisz Shift umożliwiający tworzenie prostych linii jest dostępny tylko w przypadku oznaczeń ołówkiem, a nie zakreślaczem). |
| 6. Kształty (obrysowanie obszaru) |

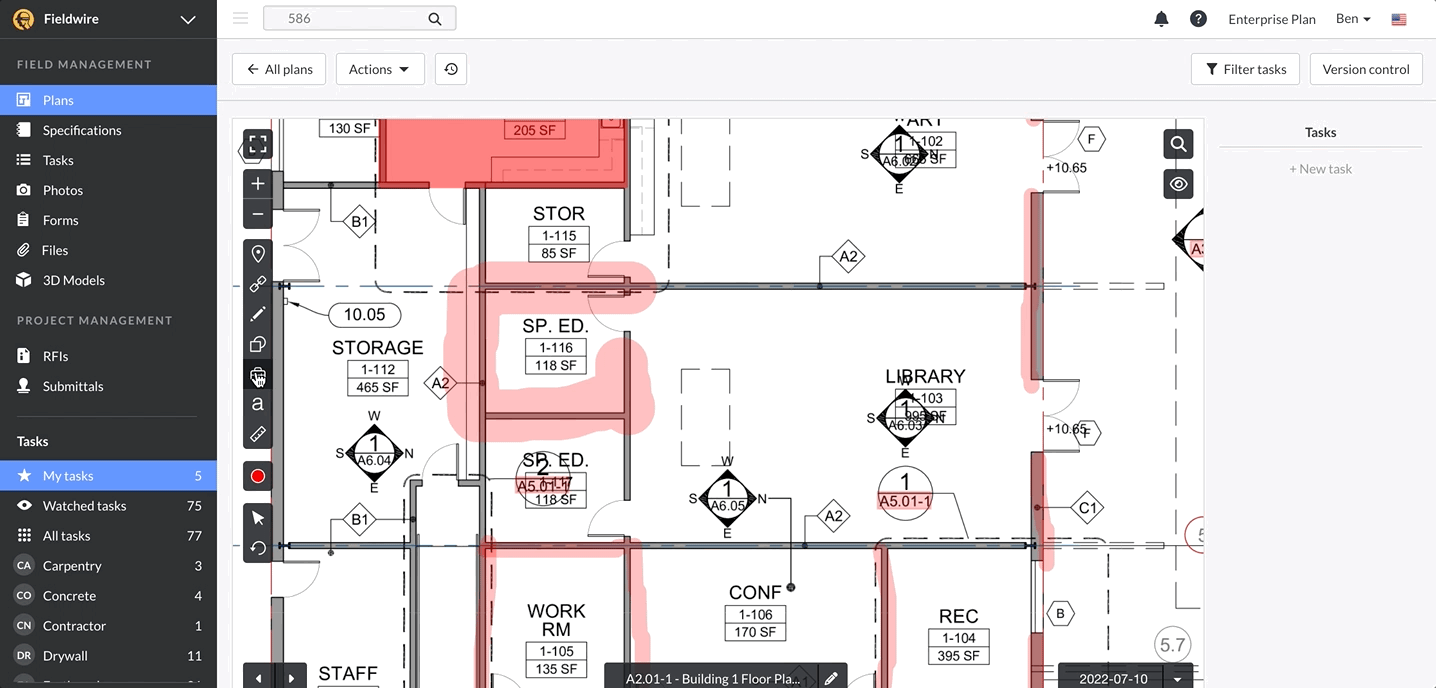

Kliknięcie tego przycisku umożliwi użycie kształtów do obrysowania obszaru, na który chcesz zwrócić uwagę. Może to być określony kształt (np. okrąg lub trójkąt) lub możesz utworzyć własny wielokąt. Możesz również wykorzystać kształt chmurki wokół dowolnego obiektu, przeciągając kursor po ekranie do momentu uzyskania odpowiedniego rozmiaru (podobnie jak w przypadku pola tekstowego). |
| 7. Narzędzie do symboli znaczników |
Kliknij tę ikonę, aby wybrać spośród szerokiej gamy symboli znaczników. Symbole te dzielą się na różne kategorie. Po znalezieniu symbolu, którego chcesz użyć, kliknij go, aby go zaznaczyć, a następnie kliknij w dowolnym miejscu rysunku, aby dodać symbol. |
| 8. „a” (pole tekstowe) |
Kliknij tę ikonę, aby dodać pole tekstowe. Możesz klikać i przeciągać je, aby utworzyć pole tekstowe o wybranym rozmiarze. Po zakończeniu w polu pojawi się opcja dodania komentarza lub opisu. Możesz również wybrać rozmiar czcionki. |
| 9. Linijka (narzędzia pomiarowe) |
Kliknij tę ikonę, aby otworzyć narzędzia pomiarowe. Możesz kalibrować odległość, rejestrować nowe pomiary długości i skalować obszar. Przytrzymanie klawisza Shift spowoduje, że linie pomiarowe będą przyciągane pod precyzyjnymi kątami w trakcie rysowania. Dodatkowo można utworzyć pomiar wieloliniowy, który umożliwia mierzenie ścieżek, obwodów lub innych ciągłych linii wielopunktowych. |
| 10. Kolor (czerwone kółko) |
Kliknięcie tej ikony umożliwi wybranie jednego spośród kilku kolorów. Ma to wpływ na kolor ołówka, zakreślacza, strzałki, tekstu i narzędzi chmurki. Możesz tworzyć prywatne znaczniki, zmieniając ten kolor na fioletowy. |
| 11. Narzędzie do zaznaczania (ikona kursora myszy) | Kliknięcie tej ikony umożliwi przesuwanie na rysunku wszelkich znaczników, które wprowadzono za pomocą poprzednich narzędzi. Po kliknięciu wybierz znacznik, który chcesz przenieść/edytować. Dodatkowo możesz kliknąć i przeciągnąć kursor myszy na rysunku lub przytrzymać klawisz Shift i klikać, aby zaznaczyć wiele znaczników i edytować je zbiorczo! |
| 12. Cofnij (odwrócona strzałka) |
Kliknięcie tego przycisku spowoduje natychmiastowe usunięcie ostatniego znacznika, który wprowadzono na rysunku w bieżącej sesji. |

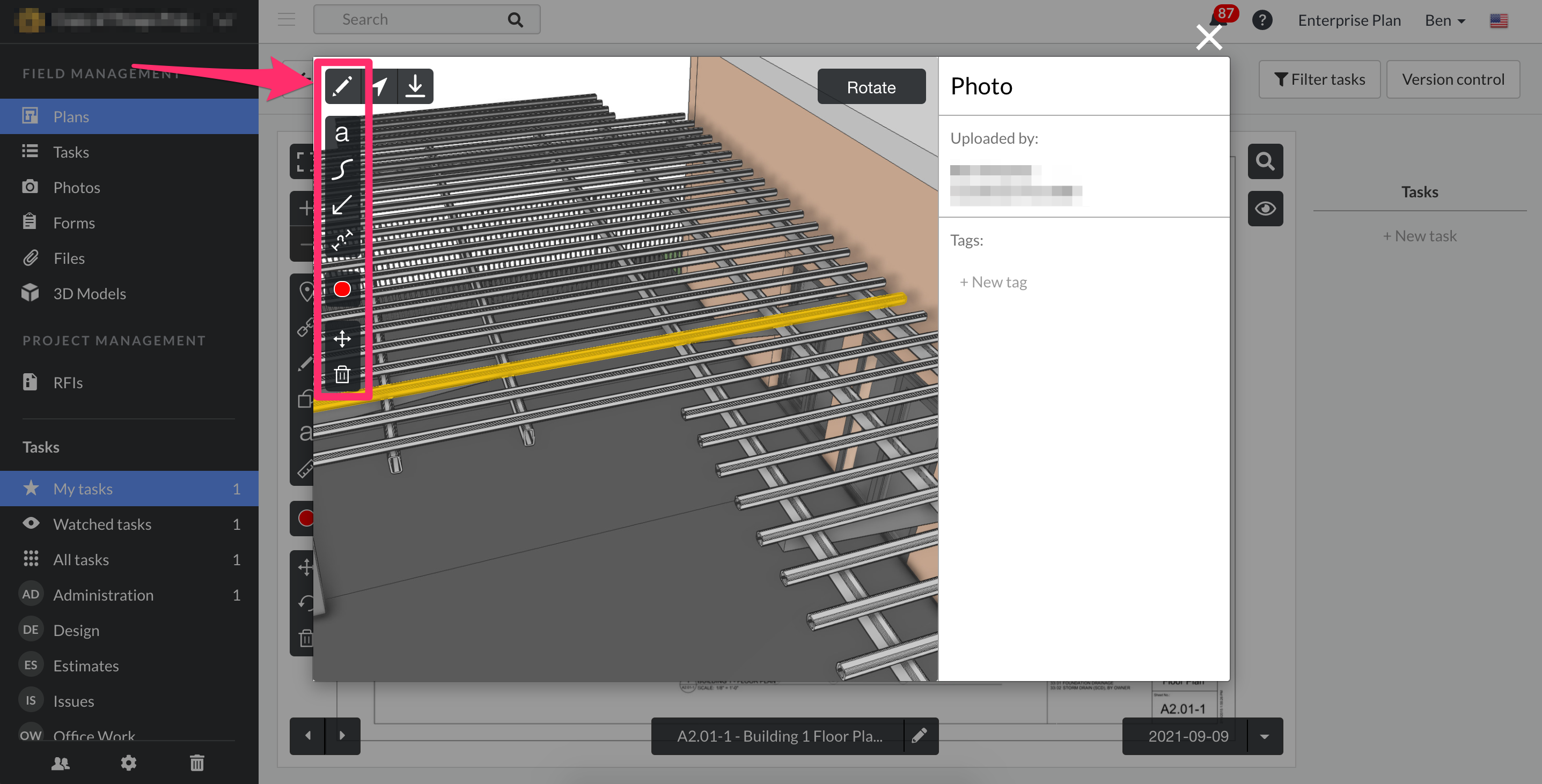

Uwaga: Zdjęcia dołączone bezpośrednio do rysunków, formularzy i RFI można teraz oznaczać.
Dołączanie rysunków/specyfikacji/zdjęć/plików/formularzy/RFI do karty planu

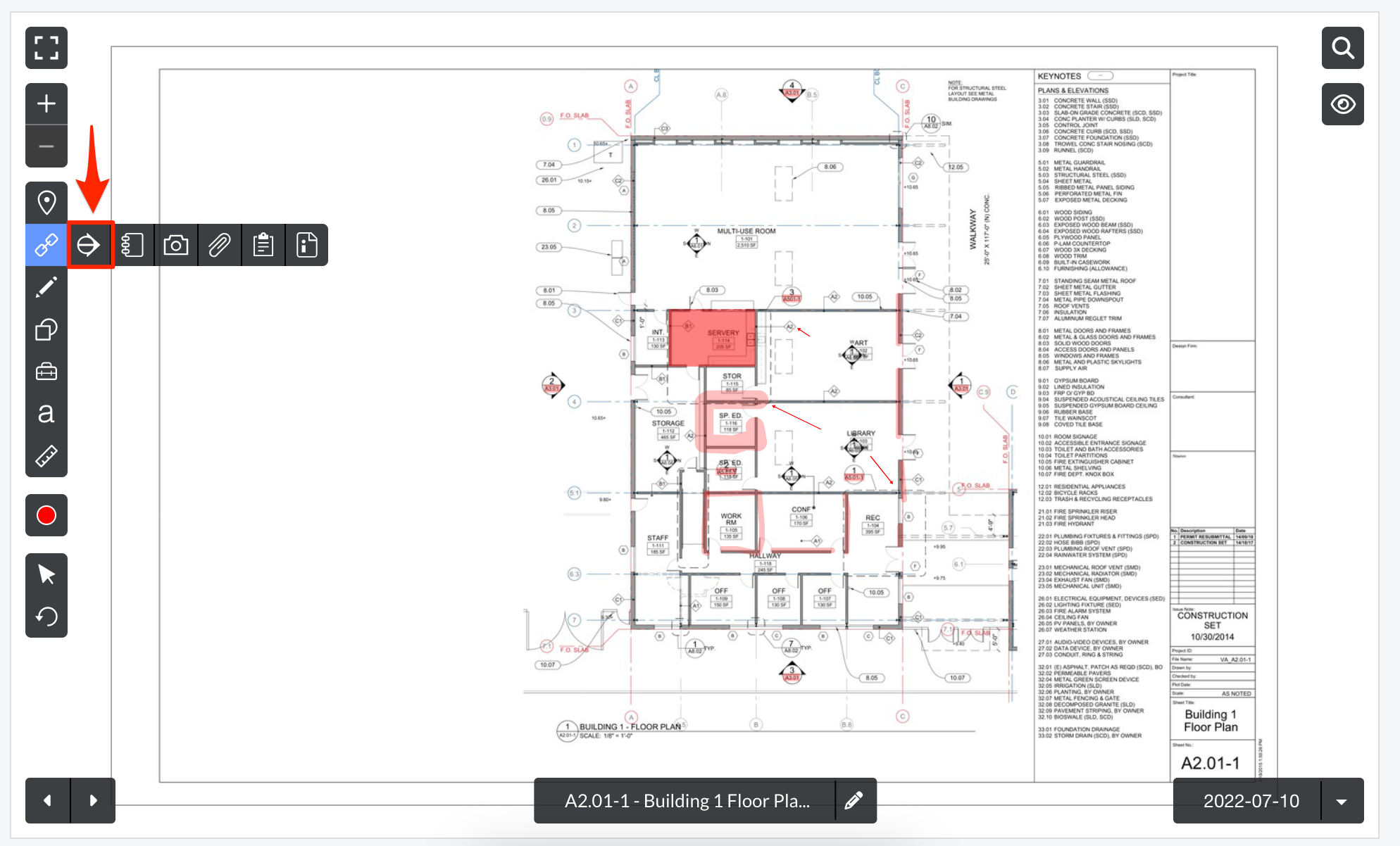

Po kliknięciu ikony „Łańcucha” na pasku narzędzi znaczników, użytkownik zyska możliwość powiązania różnych dokumentów z kartami planu.
Pierwsza opcja umożliwia dodanie odnośnika do innej karty planu:
Wybierając tę opcję, możesz połączyć obszary swojego rysunku bezpośrednio z innymi rysunkami, które przesłano do Fieldwire.

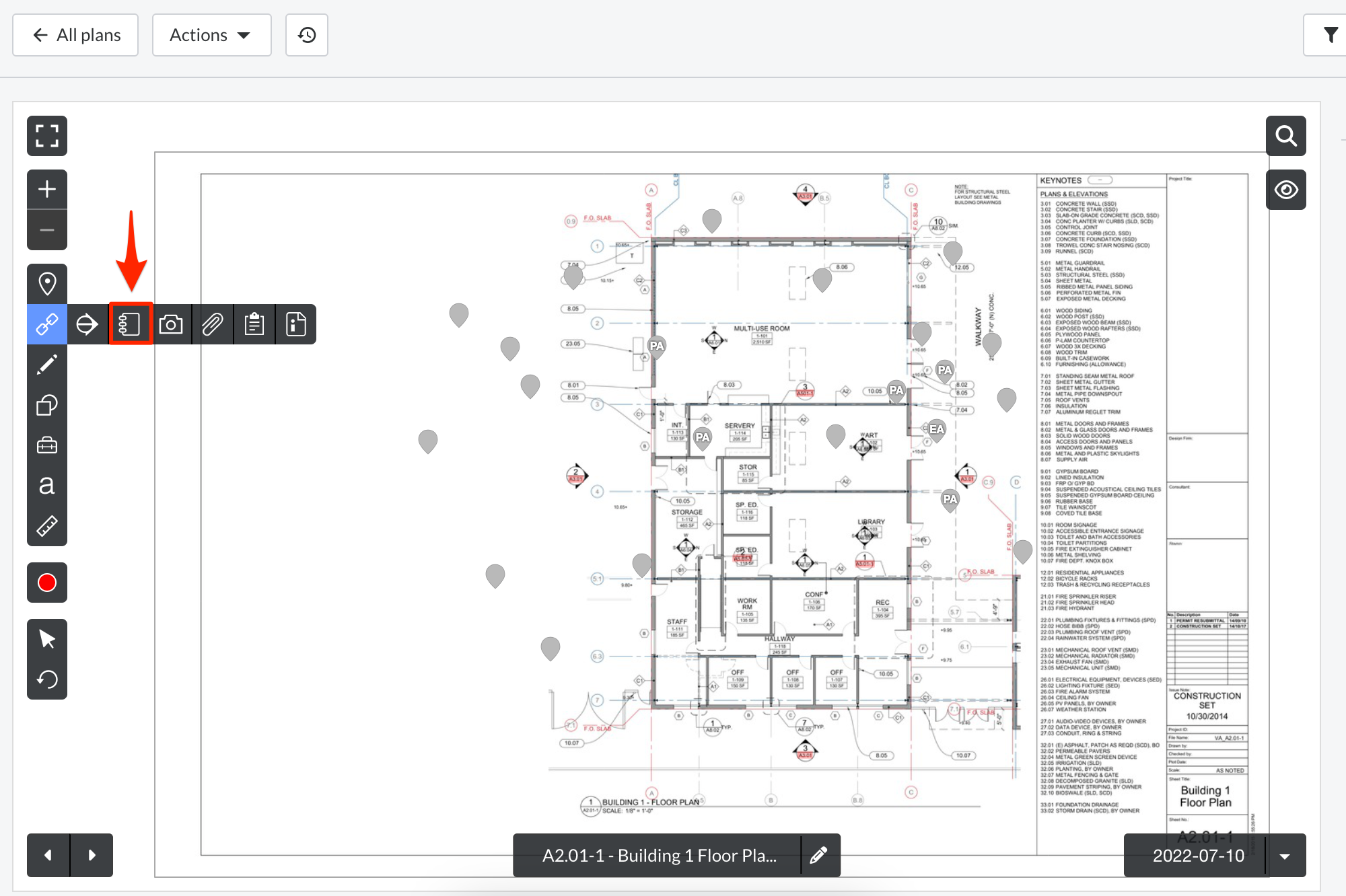

Druga opcja pozwala na dodanie odnośnika do specyfikacji w projekcie w zakładce specyfikacji:

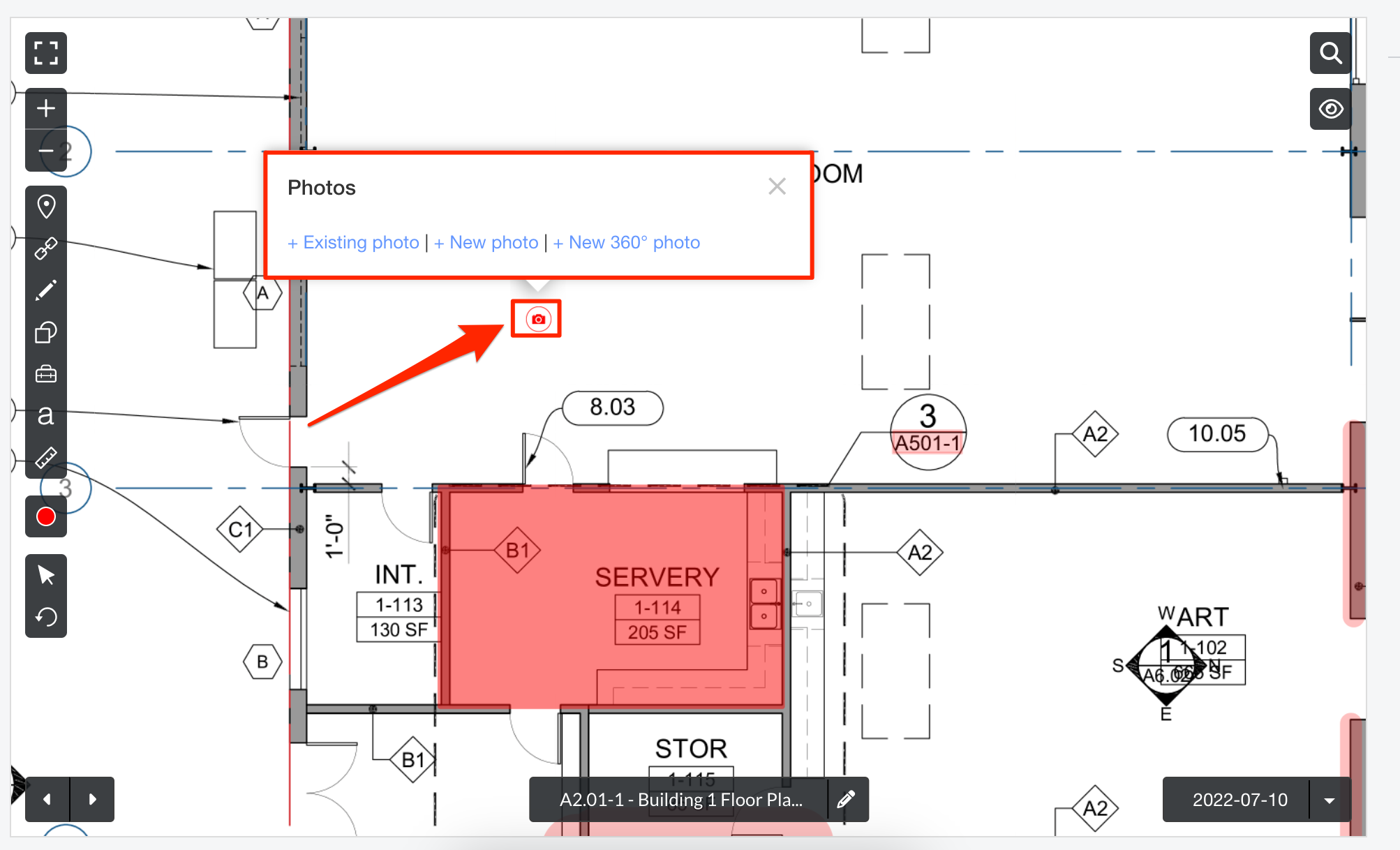

Trzecia opcja, ikona aparatu, umożliwia dołączenie zdjęcia do karty planu:
Zdjęcie może pochodzić z zakładki Zdjęcia lub z komputera. Możesz również wybrać zdjęcia 360°!

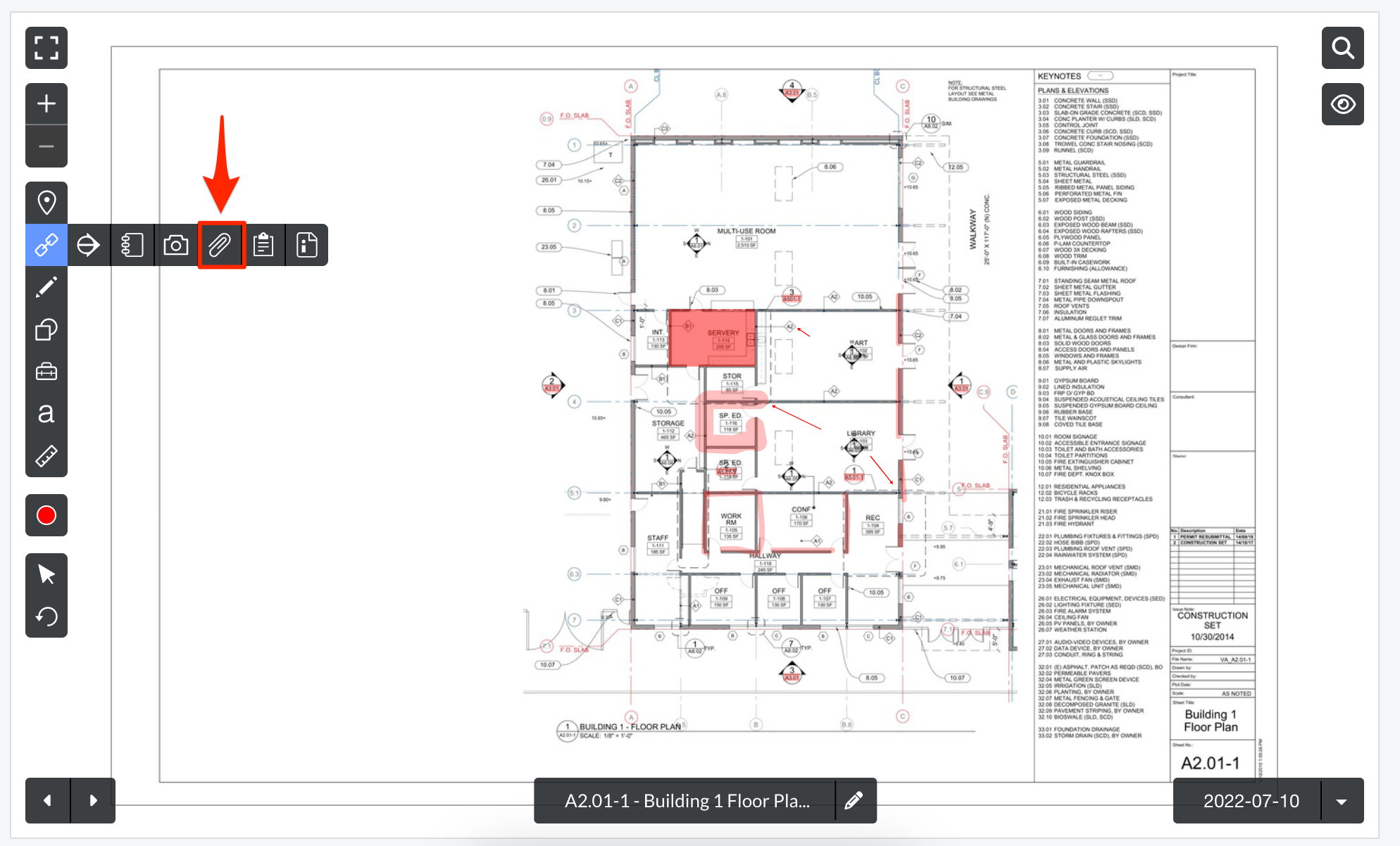

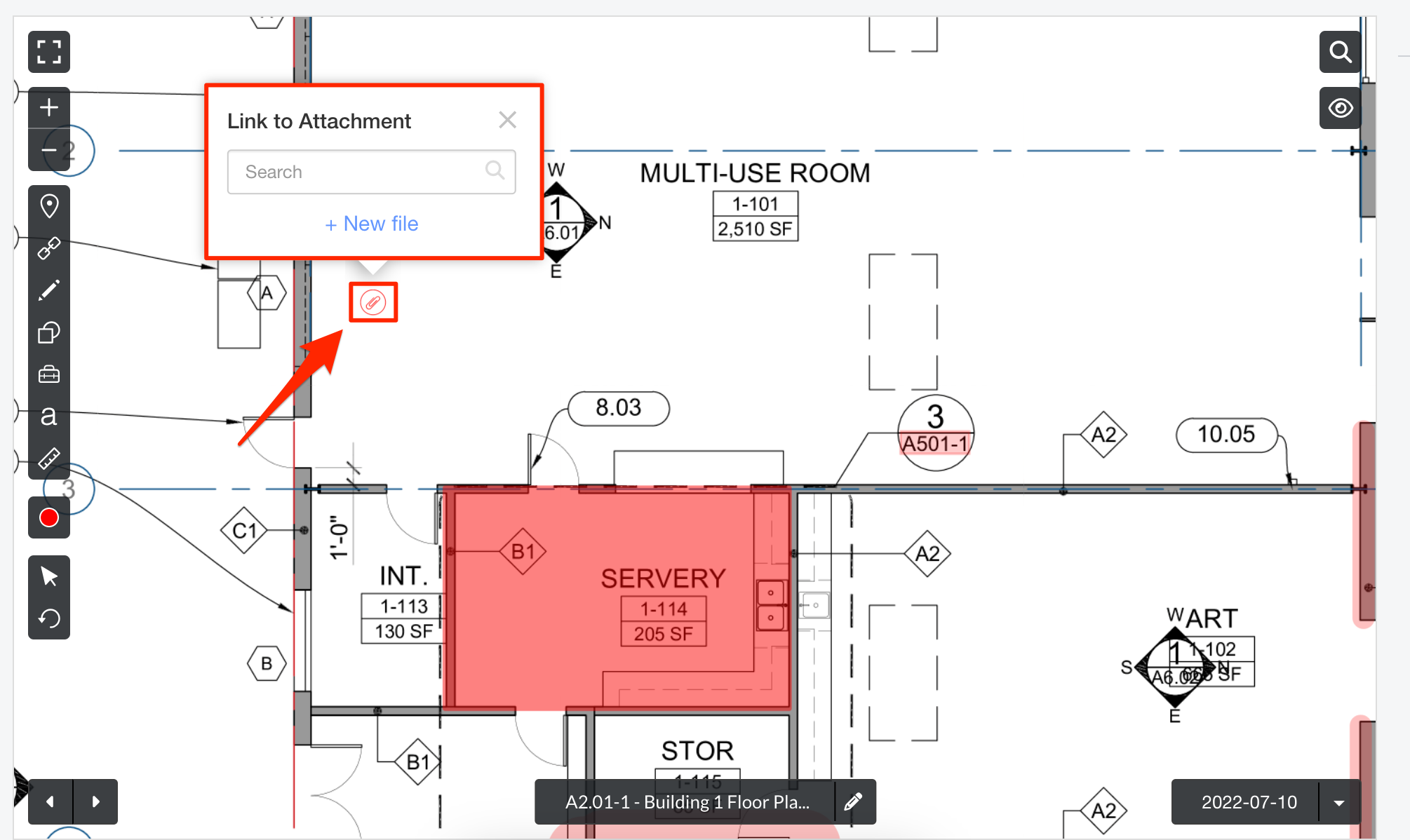

Czwarta opcja, ikona spinacza, umożliwia dołączanie plików do kart planu:
Możesz dołączyć zarówno istniejące pliki z zakładki Pliki, jak i nowe pliki ze swojego komputera.
Uwaga: W Fieldwire można wyszukiwać istniejące pliki, zarówno w formacie PDF, jak i CSV. Jednak po wybraniu i kliknięciu pliku, możliwe będzie otwarcie tylko pliku PDF. Pliki CSV zostaną pobrane na komputer.
Piąta opcja, ikona schowka, umożliwia dołączanie formularzy do kart planu w przypadku licencji Business.
Możesz dołączać istniejące formularze lub zdecydować się na utworzenie nowego formularza na podstawie istniejącego szablonu.
Szósta opcja, pokazana na zrzucie ekranu poniżej, umożliwia dołączanie RFI do kart planu. IAby dodać tę funkcję do swojej wersji Fieldwire, możesz: uaktualnić ją do Business Pluslub umów się na prezentację z naszym zespołem sprzedaży.
Korzystając z tej opcji, możesz dołączyć istniejące RFI lub utworzyć nowe.
Symbole znaczników

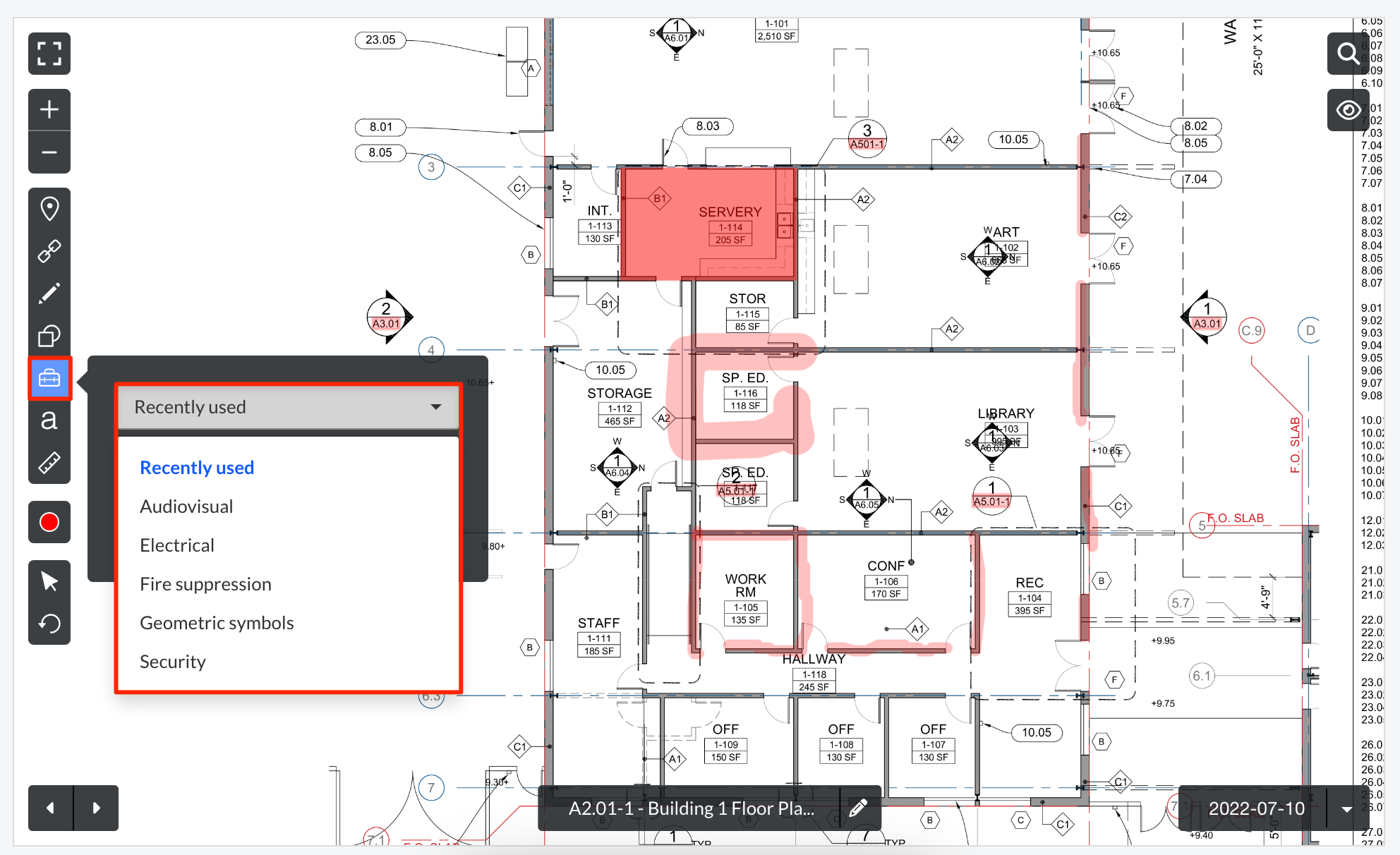

Fieldwire daje teraz użytkownikom możliwość dodawania symboli znaczników do swoich rysunków!
Ta nowa funkcja jest dostępna dla wszystkich użytkowników, a symbole znaczników są podzielone na następujące kategorie: Audiowizualne, elektryczne, przeciwpożarowe, symbole geometryczne i bezpieczeństwo. Dostępna jest także opcja „Ostatnio używane”, dzięki której można szybko uzyskać dostęp do ostatnio używanych symboli. Aby skorzystać z symboli znaczników, wystarczy wybrać kategorię, wskazać symbol i kliknąć na karcie planu. Kliknij w dowolnym miejscu rysunku, aby dodać symbol!
Uwaga: Aby uzyskać informacje na temat symboli znaczników na urządzeniach mobilnych, przeczytaj nasz artykuł tutaj!
Oprócz umieszczania symboli znaczników na kartach planów możesz teraz także zmieniać ich rozmiar! Aby to zrobić, po prostu umieść symbol znacznika na karcie planu, wybierz narzędzie Przesuń (skrzyżowane strzałki), a następnie przeciągnij róg symbolu znacznika do momentu uzyskania żądanego rozmiaru.
Oto kilka dodatkowych kwestii dotyczących symboli znaczników:
- Obecnie nie można tworzyć niestandardowych symboli. Dodaliśmy kategorię Kształty geometryczne, dzięki czemu można dodawać te kształty jako symbole zastępcze/ogólne. Zaczęliśmy od małej biblioteki symboli i jesteśmy otwarci na prośby o dodanie większej ilości! Jeśli chcesz, aby symboli było więcej, wyślij wiadomość e-mail na adres support@fieldwire.com z przykładem symbolu. Z niecierpliwością czekamy na wieści o tym, jakie inne symbole powinny znaleźć się w Fieldwire!
-
Symbole znaczników znajdują się tylko na rysunkach, nie są umieszczane na zdjęciach.

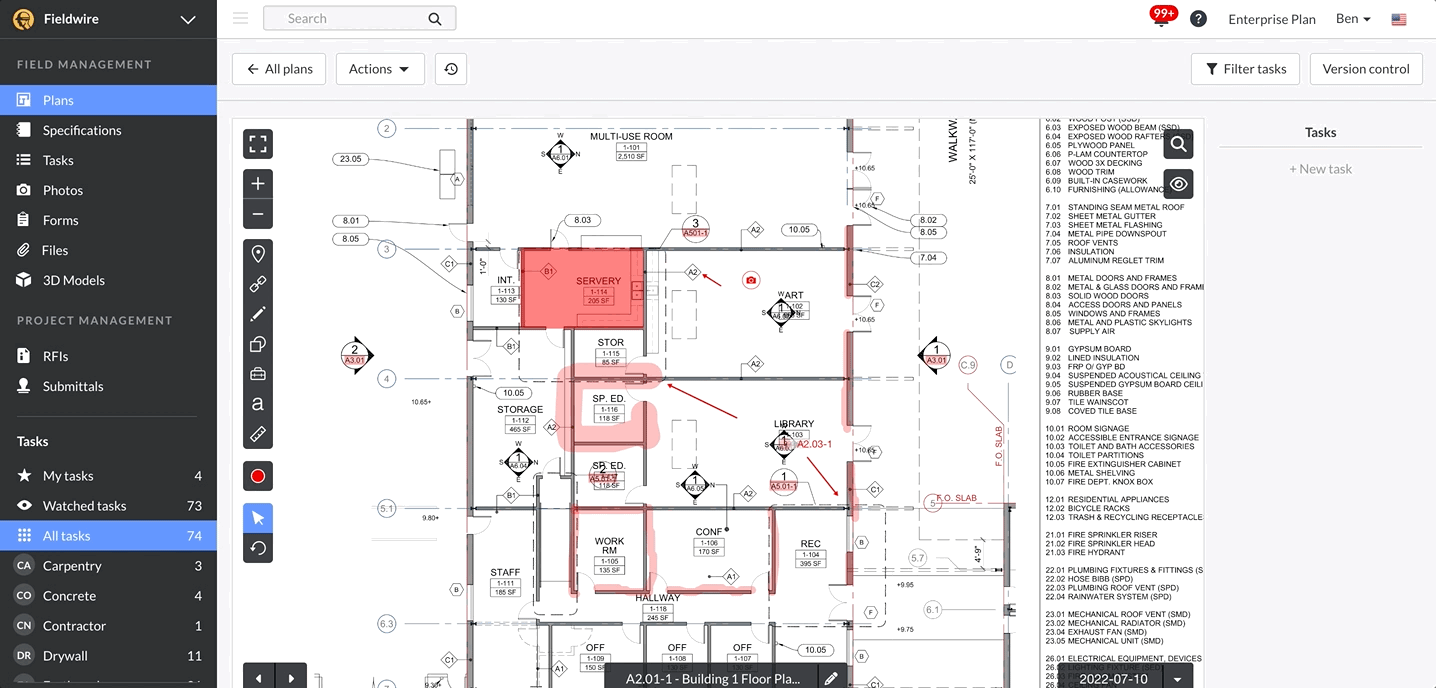

Edycja wsadowa znaczników i narzędzie do zaznaczania

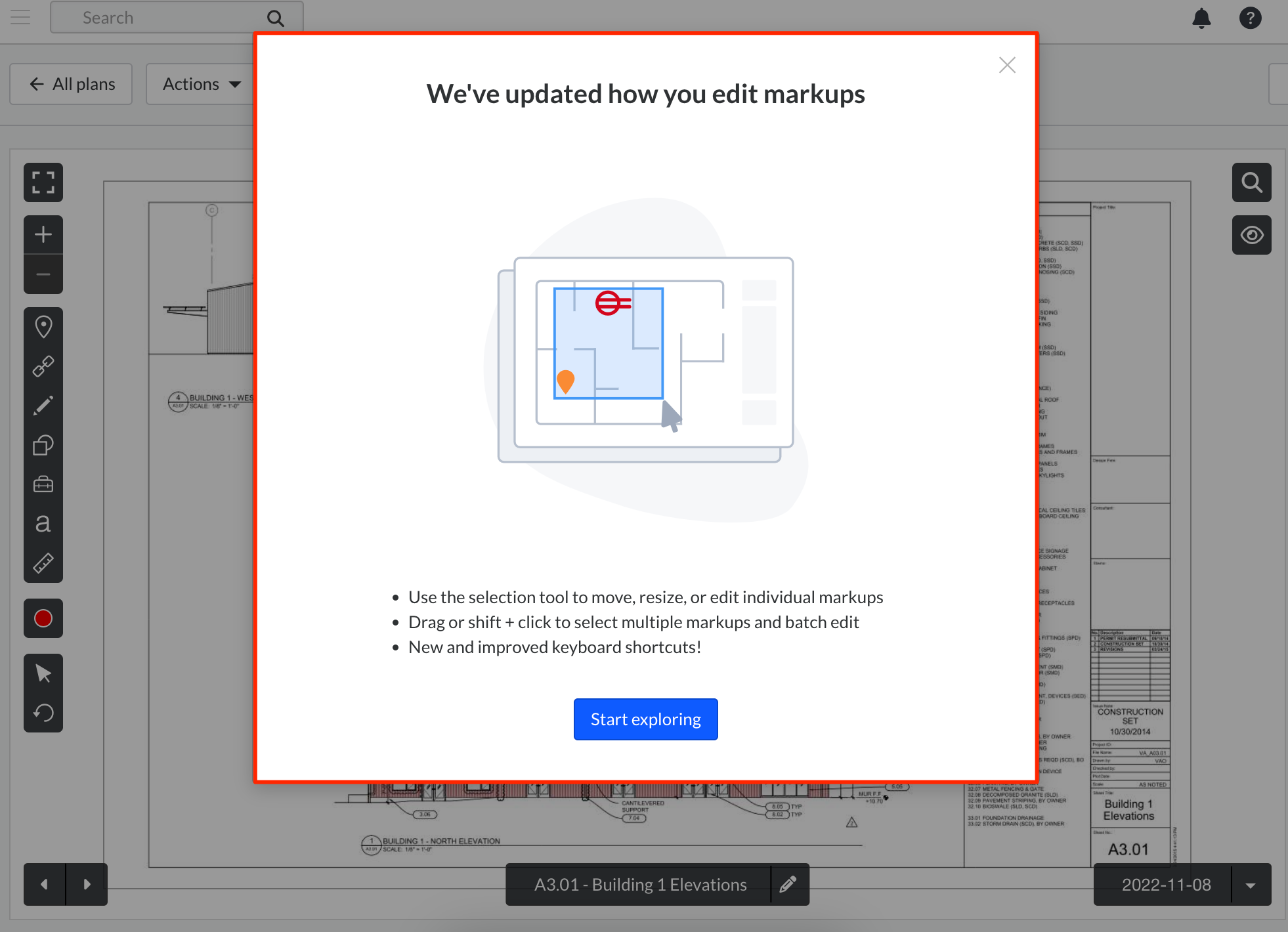

Dawniej korzystając z Fieldwire, konieczne było przenoszenie i edytowanie znaczników pojedynczo. Teraz możesz używać narzędzia Zaznaczanie do przenoszenia i zaznaczania wielu znaczników, aby je edytować zbiorczo.

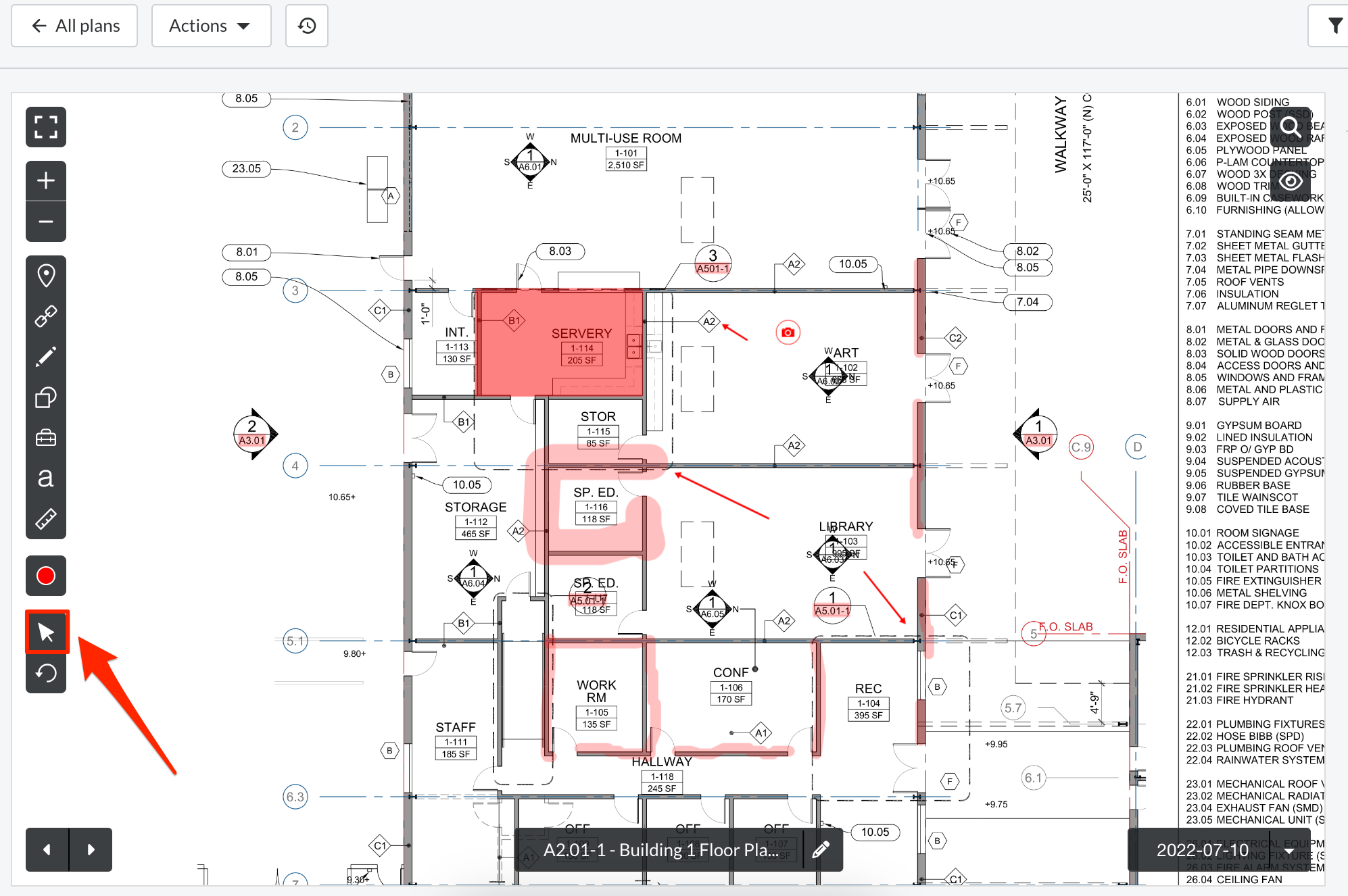

Najpierw musisz kliknąć narzędzie Zaznaczanie, które oznaczono ikoną kursora myszy na pasku narzędzi znaczników.
Jeśli chcesz edytować wiele znaczników jednocześnie, musisz kliknąć i przeciągnąć kursor myszy na rysunku, aby to zrobić. Po wybraniu znaczników, które chcesz edytować, kliknij prawym przyciskiem myszy wewnątrz pola zaznaczenia, jak pokazano na krótkim filmie poniżej, a zobaczysz opcje umożliwiające edycję zaznaczonych znaczników lub ich usunięcie. W poniższym przykładzie edytujemy wsadowo kolory wielu znaczników.
Ponadto, jeśli chcesz edytować wiele znaczników, ale nie chcesz edytować wszystkich znaczników w określonej sekcji karty planu, możesz przytrzymać klawisz Shift i kliknąć.

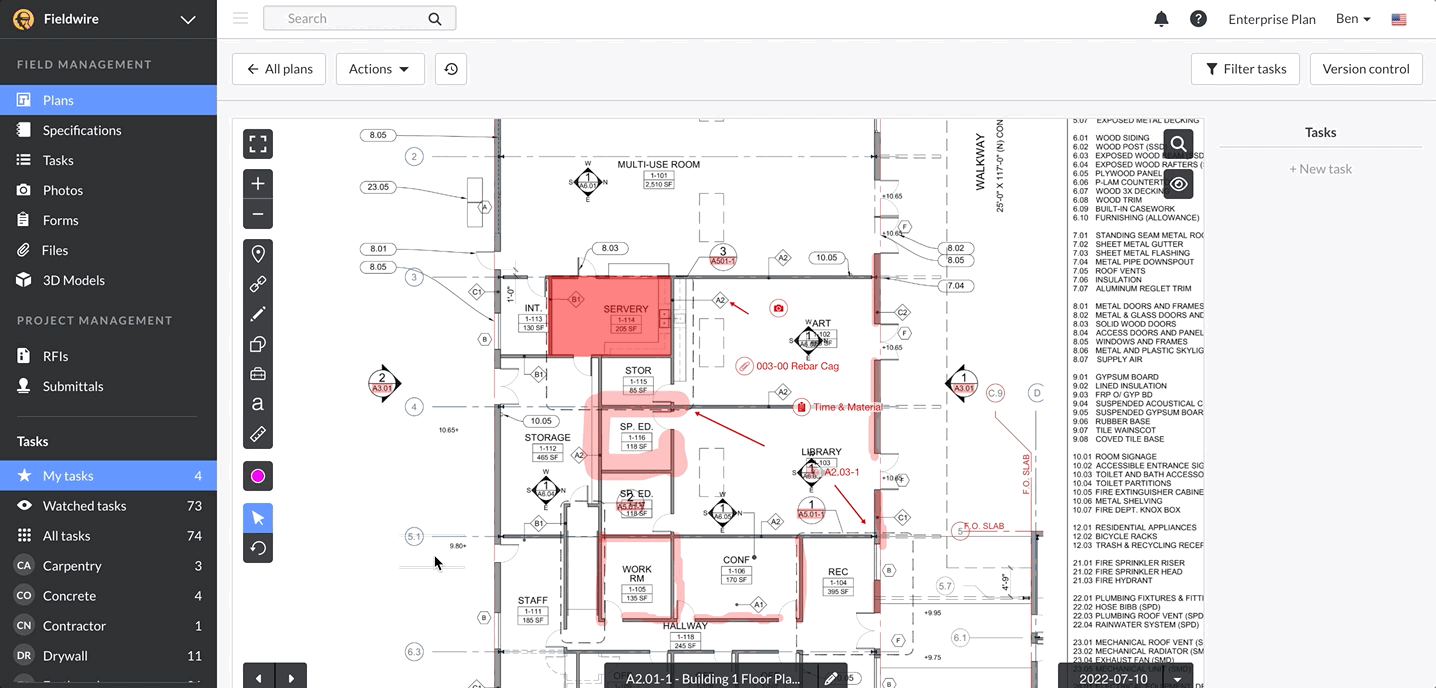

Narzędzie zaznaczania umożliwia również zaznaczanie i przenoszenie wielu znaczników jednocześnie. Zauważ, że automatyczne odnośniki rysunku nie zostaną zmienione, ale odnośniki dodane przez użytkownika, w tym odnośniki do zdjęć, formularzy, plików itp., zostaną przeniesione.
Oprócz przenoszenia, zmiany rozmiaru i edytowania wielu znaczników jednocześnie, możesz teraz również usuwać znaczniki zbiorczo. Jak wskazano powyżej, aby zaznaczyć wiele znaczników jednocześnie, kliknij i przeciągnij kursor myszy na rysunku. Jeśli chcesz edytować wiele znaczników, ale nie chcesz edytować wszystkich znaczników w określonej sekcji karty planu, przytrzymaj klawisz Shift i kliknij znaczniki, które chcesz usunąć. Po wybraniu znaczników, które chcesz usunąć, po prostu kliknij prawym przyciskiem myszy wewnątrz pola zaznaczenia, jak pokazano na krótkim filmie poniżej, a zobaczysz liczbę zaznaczonych znaczników i opcję „Usuń”. Po kliknięciu przycisku „Usuń” program poprosi o potwierdzenie, że ma usunąć te znaczniki.
Uwaga: Jeżeli przypadkowo usuniesz znaczniki, możesz kliknąć przycisk „Cofnij” lub użyć kombinacji klawiszy CTRL + Z (w systemie Windows) lub Command + Z (na komputerze Mac), aby odzyskać usunięte znaczniki. Należy jednak to zrobić natychmiast po usunięciu znaczników, w przeciwnym razie nie będzie można ich odzyskać ani przywrócić.
Filtry kategorii i zadań

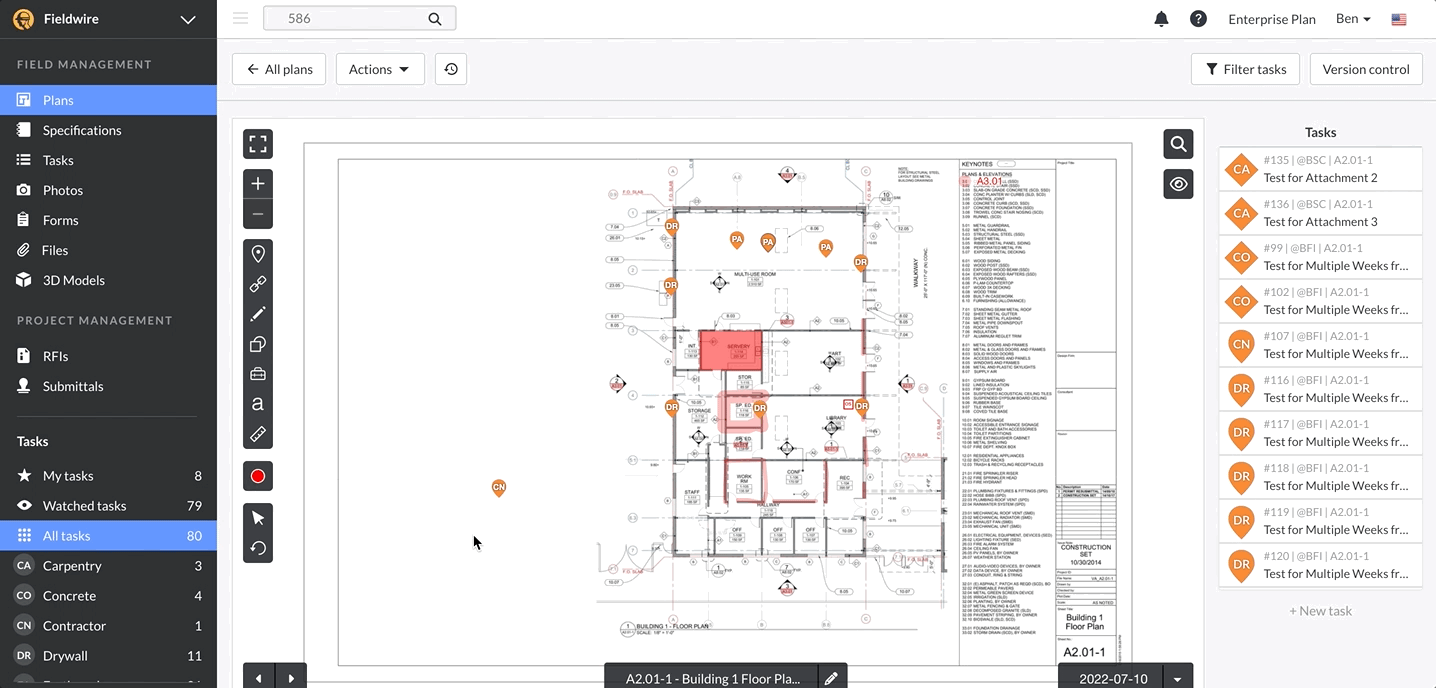

Możesz kliknąć Moje zadania/Wszystkie zadania/Zadania według kategorii, aby wybrać kategorie i zadania, które chcesz wyświetlić na rysunku. Są one przydatne, gdy chcesz zobaczyć tylko określoną treść i usunąć resztę z rysunku.

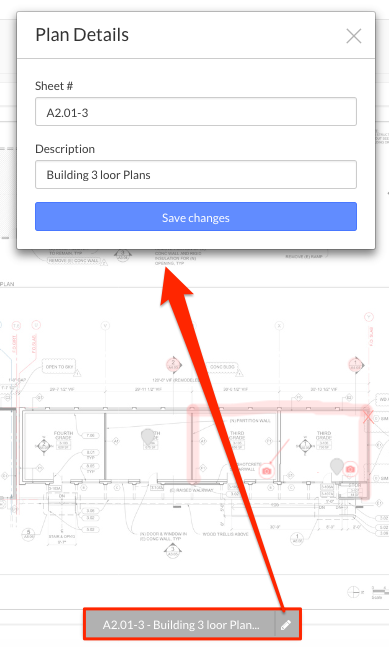

Zmiana nazwy rysunku/opisu
Możesz zmienić nazwę planu lub edytować jego opis, klikając tytuł.
Wersja rewizji
Jeśli klikniesz przycisk „Wersja rewizji”, wyświetlając dana kartę, zobaczysz wszystkie indywidualne notatki dotyczące rysunku i uzyskasz możliwość edycji notatek oraz opisu wersji. Możesz także zmienić kolejność wersji, aby określić, która wersja będzie wyświetlana jako pierwsza i będzie aktywną wersją rysunku.
Możesz także przeglądać i edytować opis wersji dla kilku rysunków jednocześnie. Więcej informacji na ten temat znajdziesz w tym artykule: Czym jest wersja rewizji rysunków?

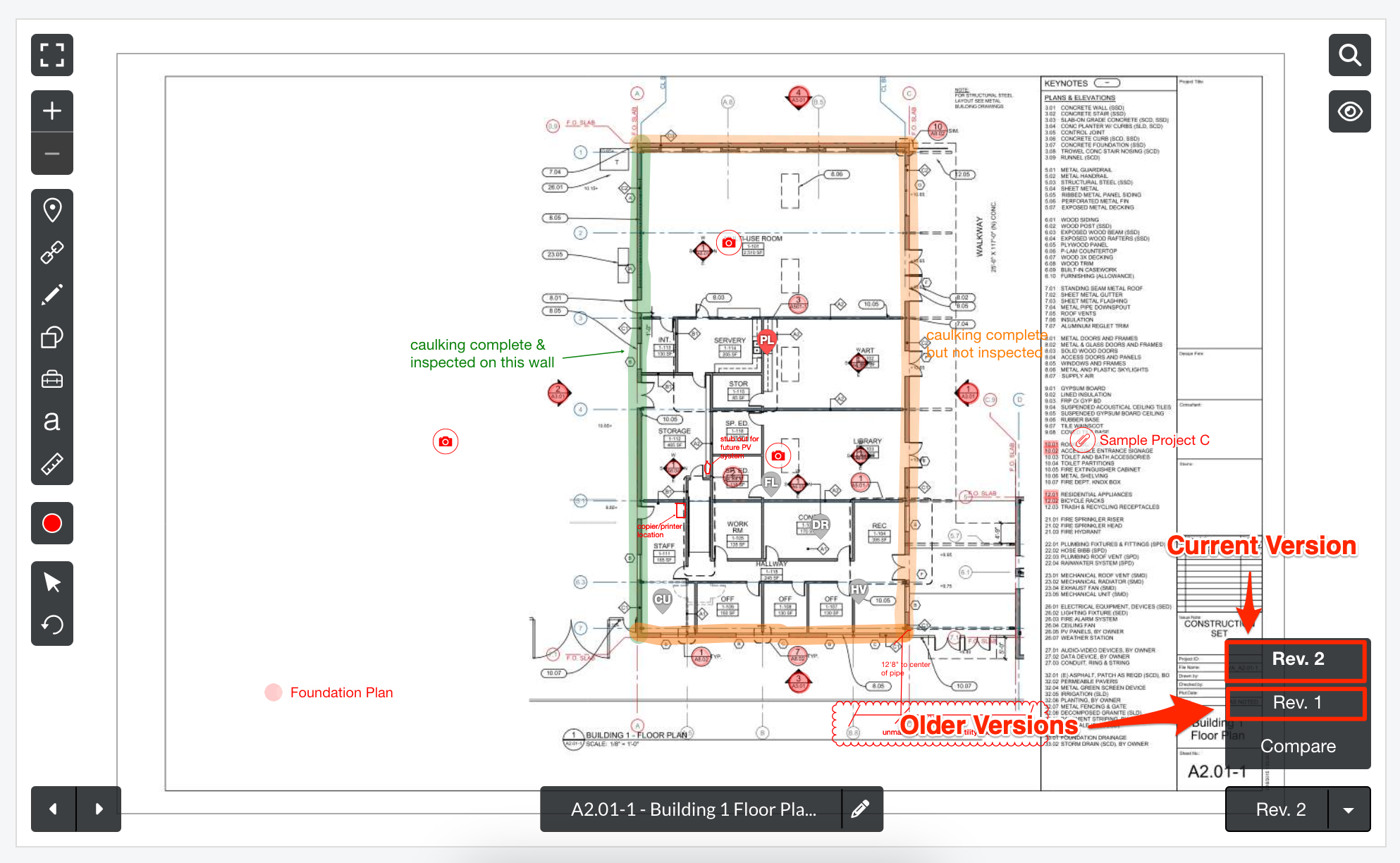

Wyświetlanie starszych wersji
Każda przesłana wersja rysunku jest oznaczana datą przesłania (opis można edytować w polu Wersja rewizji). Zadania, odnośniki i znaczniki będą migrować między wersjami.
Wyświetlanie zadań

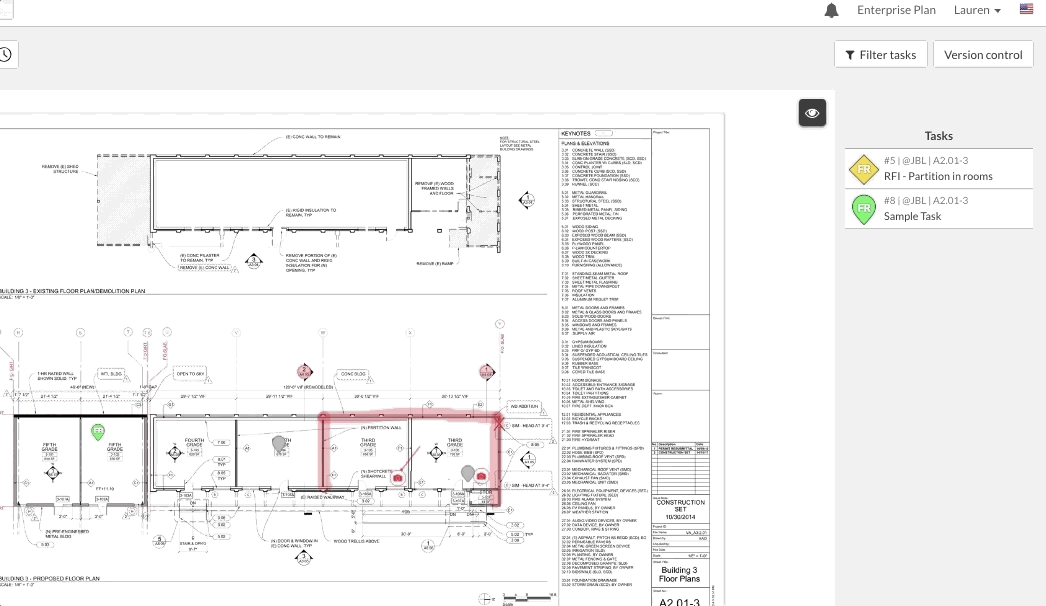

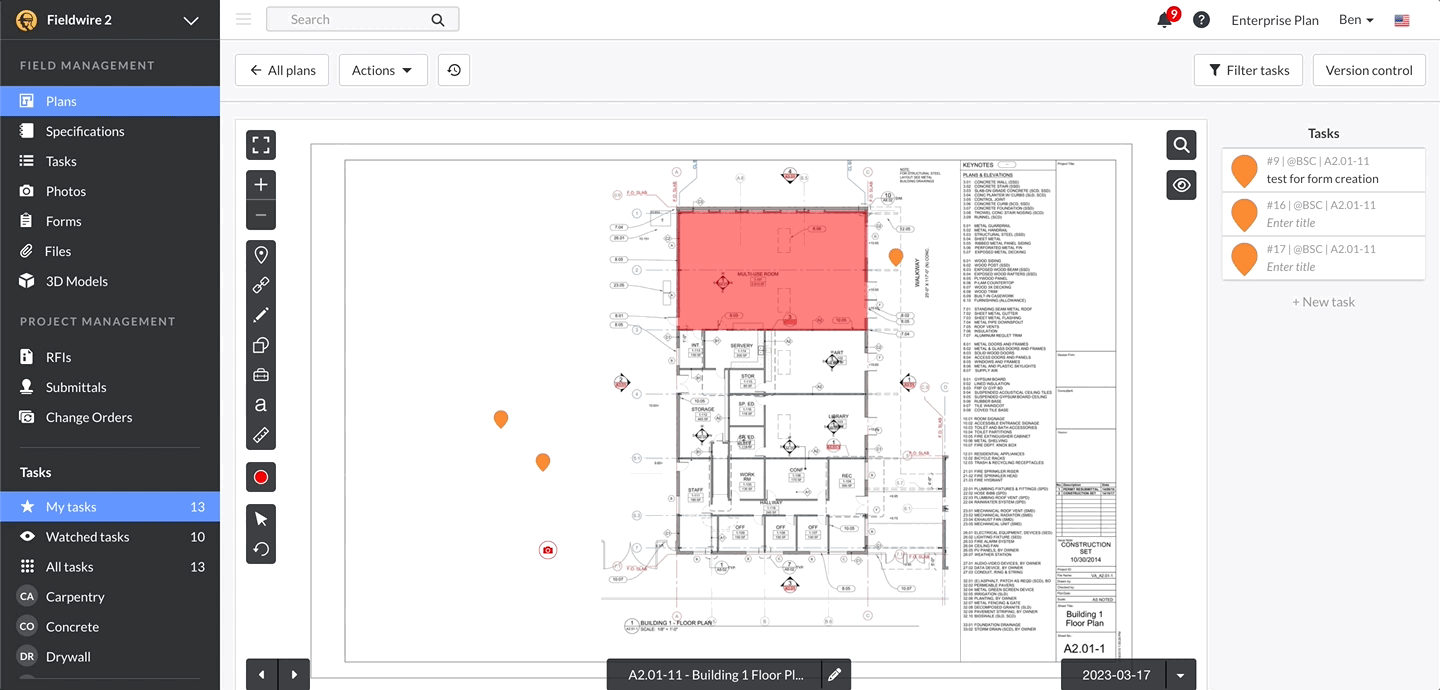

Lista zadań powiązanych z kartą znajduje się po prawej stronie. Możesz edytować zadania w obrębie każdej pinezki lub w kolumnie po prawej stronie ekranu. Wystarczy kliknąć pinezkę lub zadanie, aby je otworzyć i wejść z nimi w interakcję.

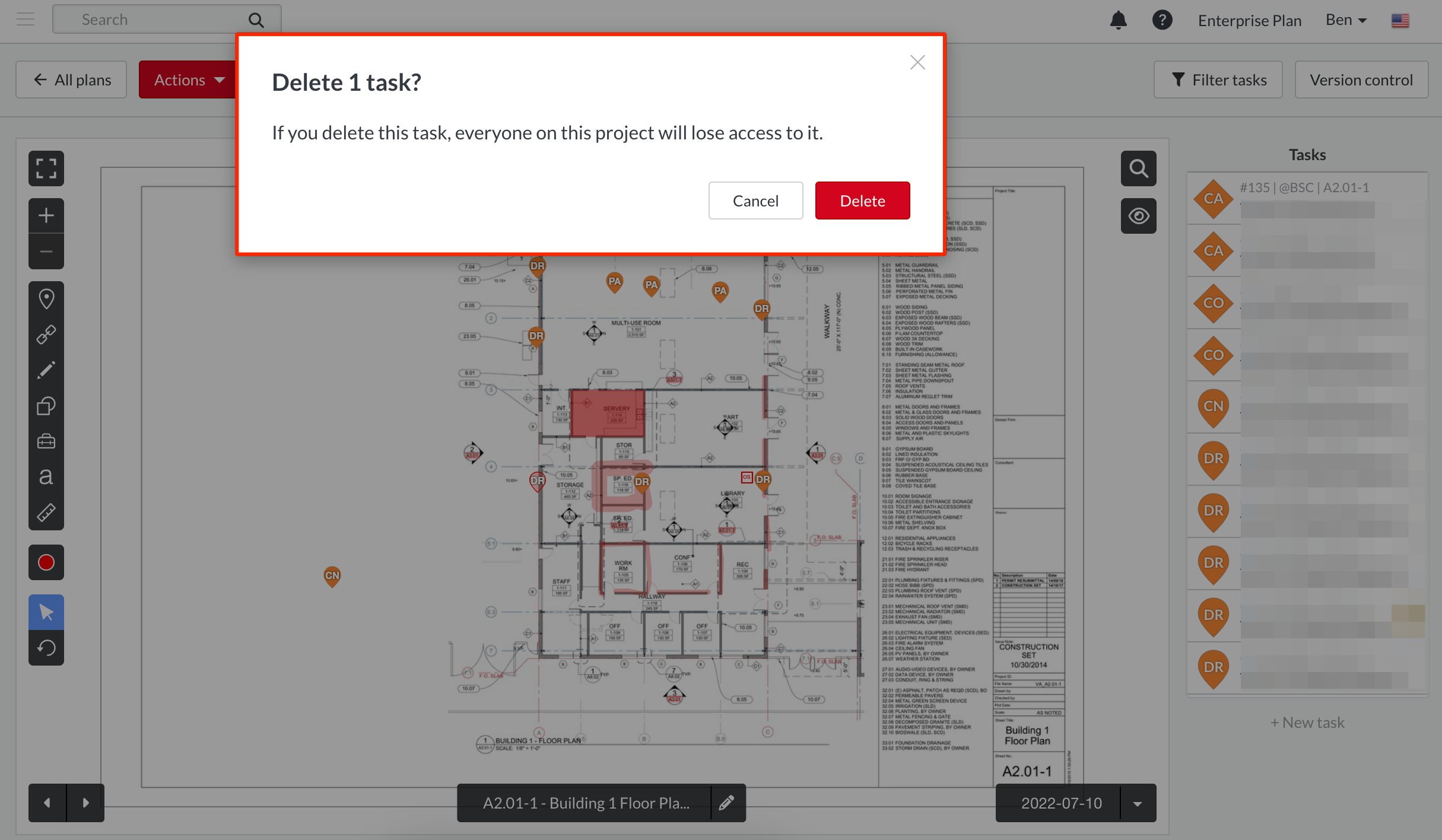

Jeśli spróbujesz usunąć zadanie skojarzone z kartą planu, otrzymasz komunikat ostrzegawczy, jak pokazano na zrzucie ekranu poniżej. Ten komunikat ostrzegawczy prosi o potwierdzenie usunięcia zadania, ponieważ po usunięciu zadanie zostanie usunięte dla wszystkich uczestników projektu. Jeśli przypadkowo usuniesz zadanie, administrator projektu może je w ciągu 30 dni odzyskać z zakładki Usunięte. Więcej informacji znajdziesz w tym artykule: Czym jest zakładka Usunięte?.

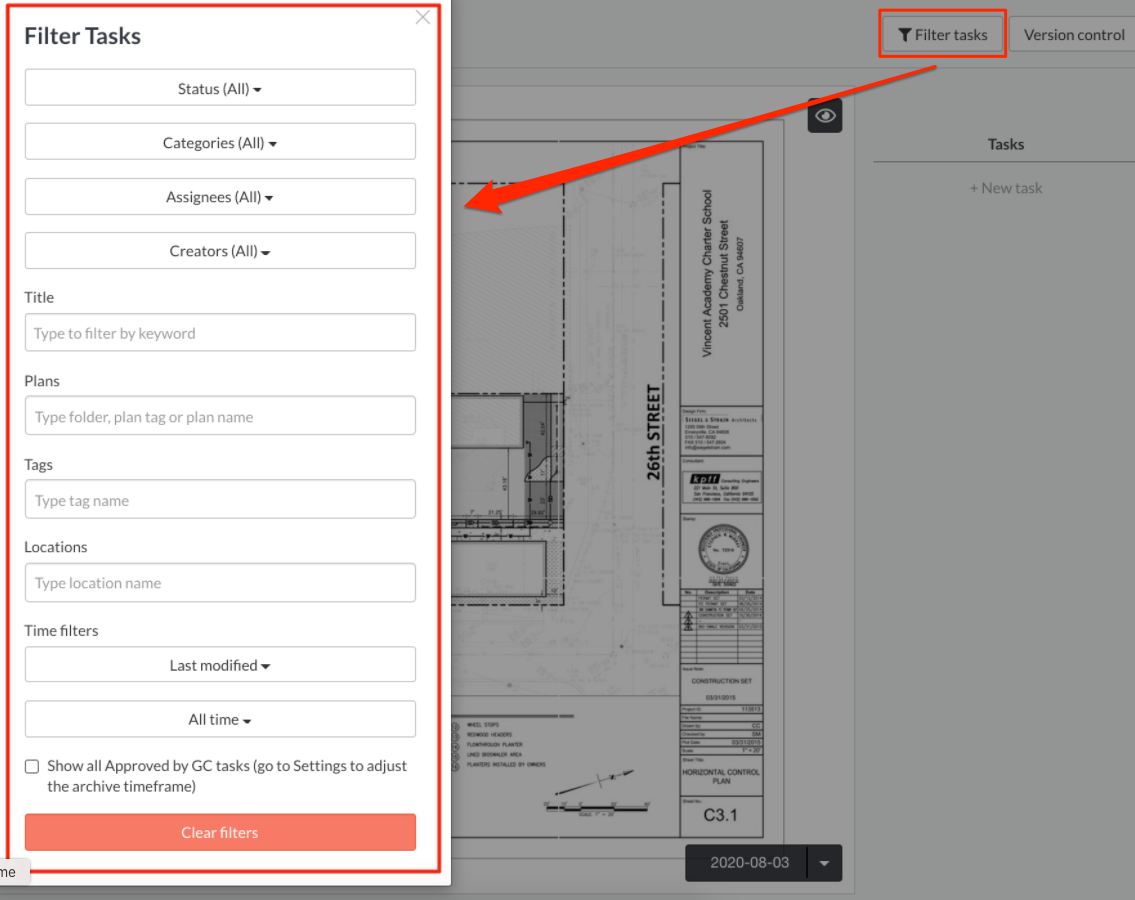

Przycisk filtrowania zadań
Zadania na rysunku można filtrować według kilku różnych atrybutów:
Wskazówka: Aby uzyskać więcej informacji na temat korzystania z lokalizacji, zapoznaj się z artykułem Struktura lokalizacji: Wprowadzenie do struktury lokalizacji
Ikona oka

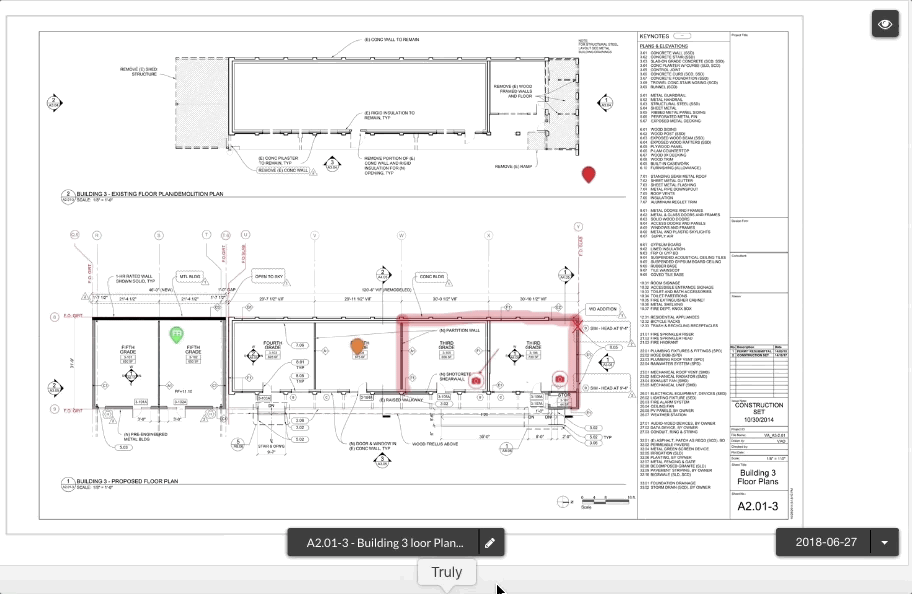

Ikona oka w prawym górnym rogu umożliwia tymczasowe ukrycie wszelkich znaczników i zadań na rysunku. Po kliknięciu można wybrać, które warstwy rysunku (zadania, znaczniki, załączniki, odnośniki lub zdjęcia) chcesz ukryć. Możesz również ukryć wszystkie warstwy. Możesz je przywrócić, ponownym kliknięciem.
Wyszukiwanie tekstu na rysunkach

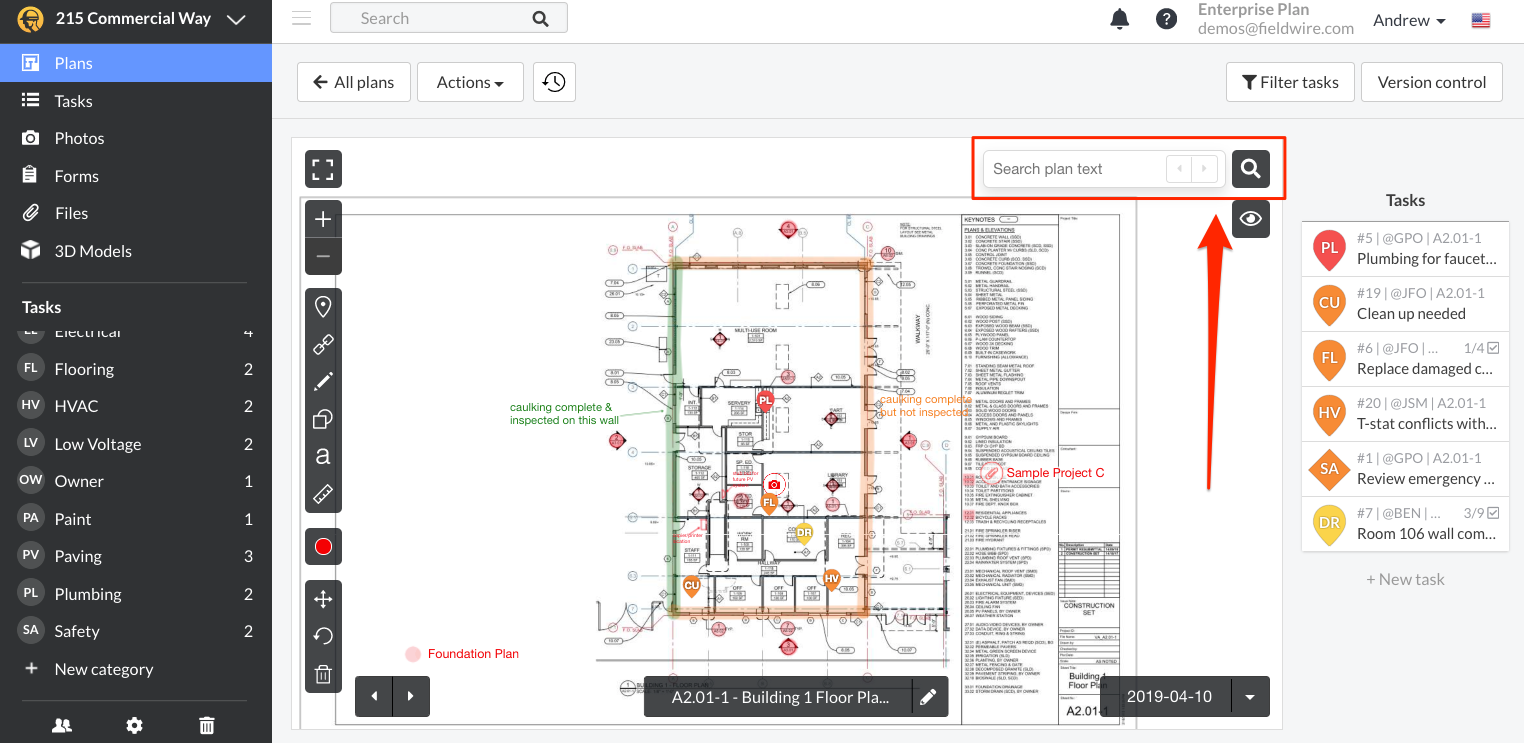

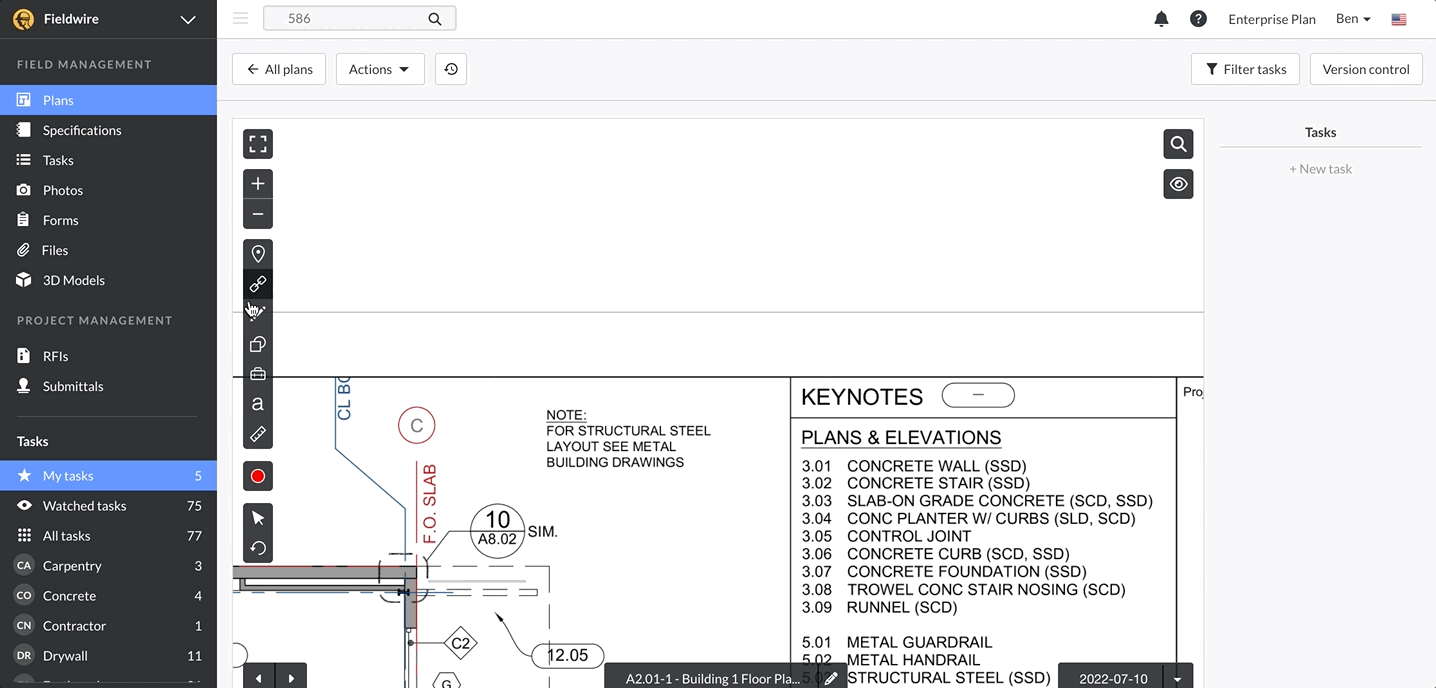

Dzięki funkcji wyszukiwania tekstu na rysunkach (PTS) możesz łatwiej zlokalizować tekst na kartach planu w Fieldwire. Funkcja PTS jest dostępna w ramach wszystkich wariantów subskrypcji i wszyscy użytkownicy mogą korzystać z tej funkcji w kartach planów.
Jeśli chcesz zobaczyć, gdzie dokładnie pojawia się dany tekst na danym rysunku, możesz to zrobić bezpośrednio z poziomu rysunku, korzystając z paska wyszukiwania tekstu na rysunku. Otwórz dowolny indywidualny rysunek z zakładki „Rysunki” w swoim projekcie, aby wyszukać tekst na rysunku. Kliknij ikonę lupy i wpisz tekst, który chcesz wyszukać. Możesz też użyć skrótu klawiaturowego, aby otworzyć pasek wyszukiwania tekstu na rysunku. Skrót ukrywa się pod klawiszem „f”! Aby uzyskać więcej informacji na temat wyszukiwania tekstu na rysunku, przeczytaj ten artykuł: Wprowadzenie do wyszukiwania tekstu na rysunkach.
Otwieranie ostatnio przeglądanych rysunków

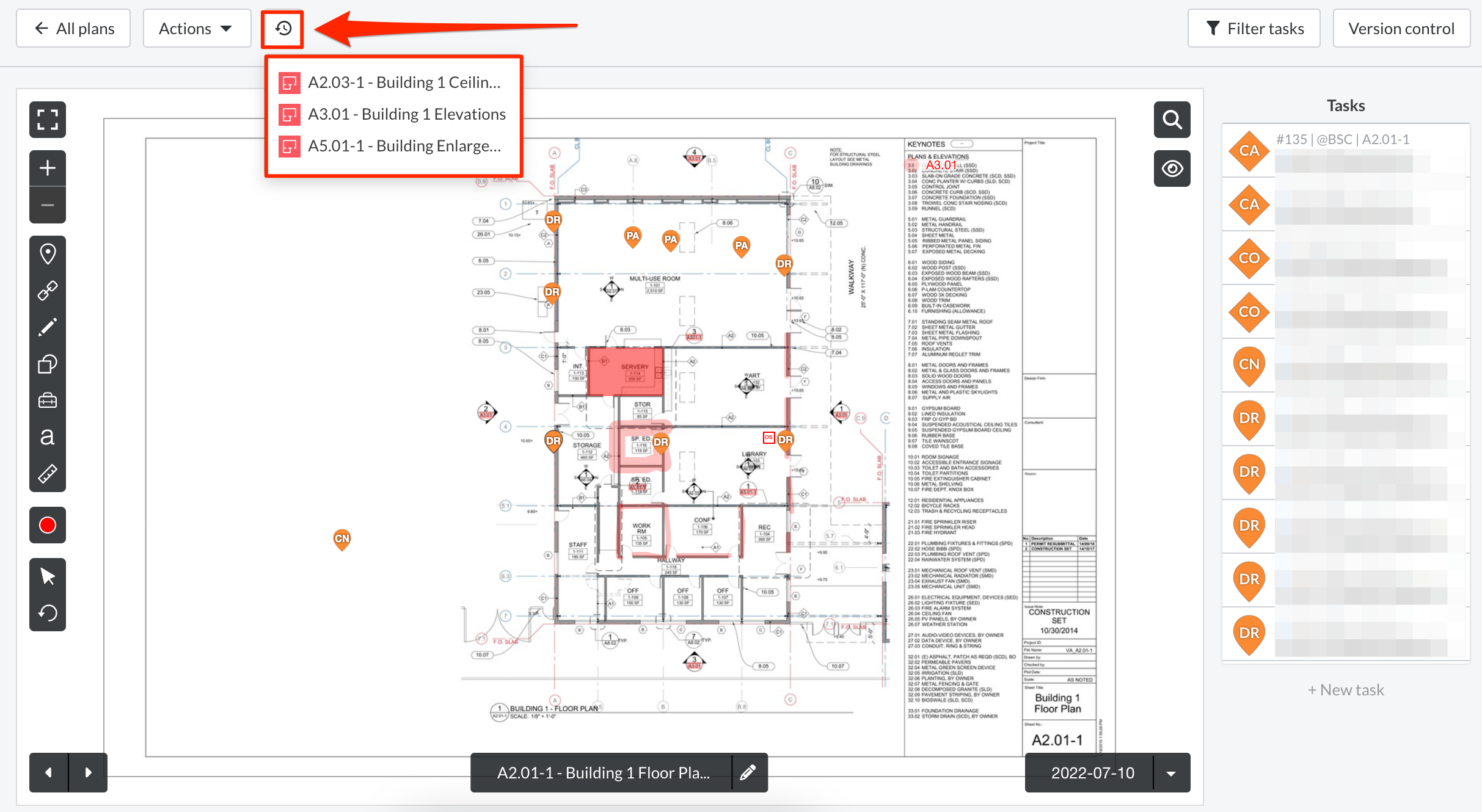

Przycisk zegara zaznaczony na zrzucie ekranu powyżej umożliwia wyświetlenie 10 ostatnich kart planów, które przeglądano w Fieldwire. Może to być przydatne, jeśli zachodzi potrzeba przełączania się między kartami planu, których nazwy nie są uporządkowane w kolejności.

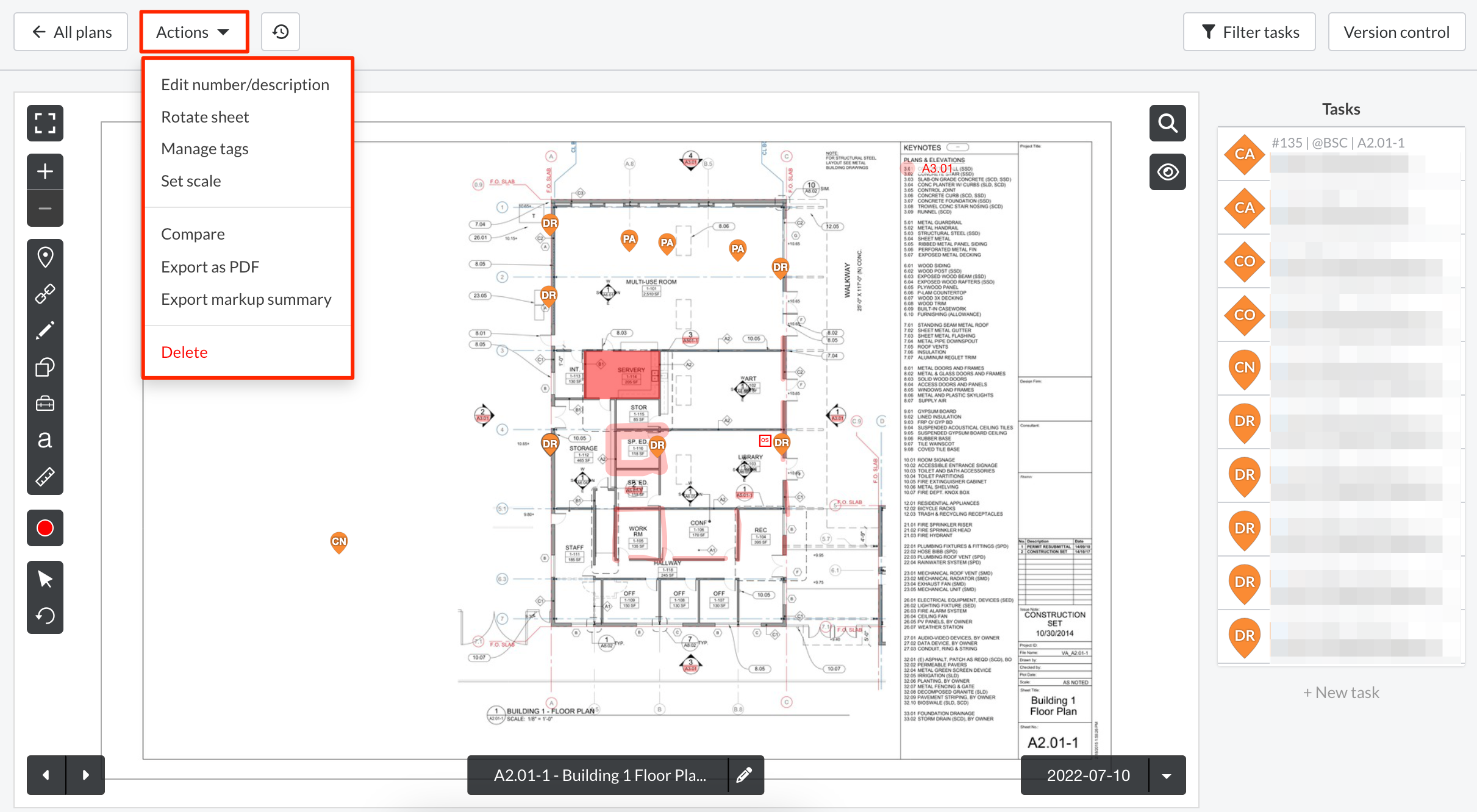

Zakładka działania
Zakładka „Działania” umożliwia edycję różnych właściwości rysunku, w tym jego numeru i opisu, skali dla pomiarów, a także wszelkich znaczników, które można wykorzystać do organizacji dokumentu. Projekty w subskrypcjach Pro, Business lub Business Plus dają również możliwość eksportowania rysunków w formacie PDF lub porównywania ich z innymi kartami planu, a także eksportowania zestawień znaczników.
Opcje zakładki działania
| 1. Edytuj numer/opis |
Możesz edytować nazwę i opis rysunku. |
|||||||||||||||||||||||||||
| 2. Obróć kartę | 90 stopni w lewo, 180 stopni lub 90 stopni w prawo. | |||||||||||||||||||||||||||
| 3. Zarządzaj znacznikami |
Możesz dodawać i usuwać znaczniki rysunku |
|||||||||||||||||||||||||||
| 4. Ustaw skalę |
Możesz ręcznie wprowadzić skalę i zastąpić wszelkie inne dane powiązane z rysunkiem. Jeśli wybierzesz wiele rysunków, możesz zbiorczo edytować skalę dla wszystkich wybranych rysunków. |
|||||||||||||||||||||||||||
| 5. Porównaj |
Porównuje wersje tego samego rysunku lub dwóch różnych rysunków. Więcej informacji na temat porównywania kart planów znajdziesz w tym artykule: Jak porównywać rysunki |
|||||||||||||||||||||||||||
| 6. Eksportuj jako PDF |
Tylko klienci Premium mogą eksportować pliki PDF ze znacznikami. Uwaga: Aby wyeksportować rysunek z zadaniami, należy wygenerować raport i wybrać opcję „Rysunki”. Uwaga: Poniższa tabela pokazuje, które odnośniki znajdą się w eksporcie rysunku, a które nie.
|
|||||||||||||||||||||||||||
| 7. Podsumowanie eksportu znaczników |
Klienci korzystający z planów Pro, Business i wyższych mogą wyeksportować plik CSV zawierający podsumowanie wszystkich znaczników na danej karcie planu. Uwaga: Aby wyeksportować plik CSV z zestawieniem znaczników z wielu kart planów, przejdź do menu rozwijanego „Działania” w zakładce Rysunki w widoku miniatur lub listy. |
|||||||||||||||||||||||||||
| 8. Usuń |
Administratorzy mogą usuwać rysunki, klikając czerwony przycisk usuń. W takim wypadku użytkownik jest proszony o potwierdzenie usunięcia, aby kontynuować. Uwaga: Jeśli zdecydujesz się usunąć rysunek z projektu, wszystkie znaczniki powiązane z rysunkiem zostaną usunięte z projektu. Wszystkie zadania powiązane z kartą planu staną się zadaniami kwadratowymi, które można zobaczyć na głównym pulpicie zadań.
|
Kliknięcie prawym przyciskiem myszy na rysunku, zadaniu i znaczniku
Poniżej widać, że klikając prawym przyciskiem myszy na rysunku, na dowolnym zadaniu lub niektórych znacznikach rysunku, można wyświetlić menu opcji działań.
Kliknięcie prawym przyciskiem myszy na rysunku

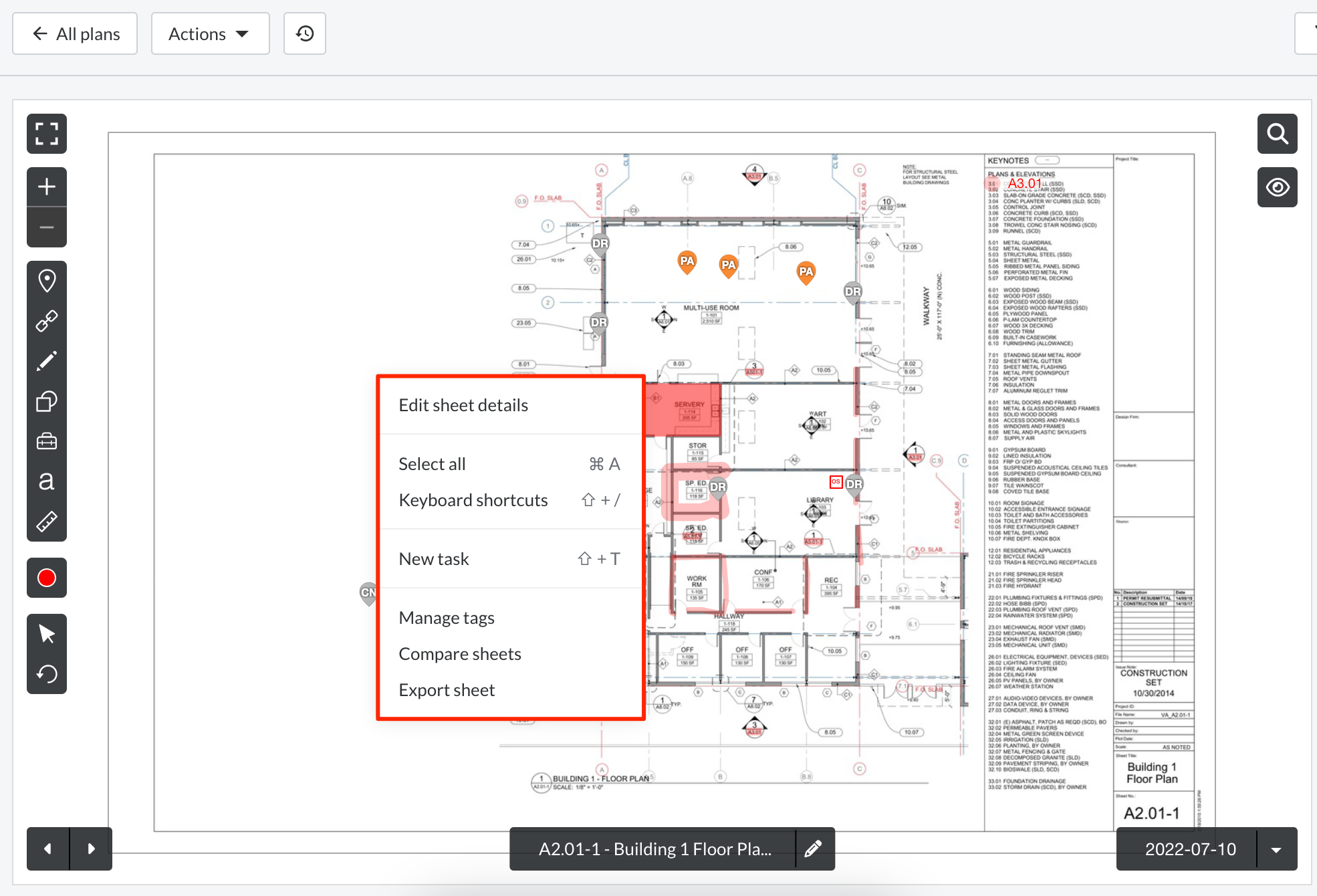

Klikając prawym przyciskiem myszy w dowolnym miejscu rysunku (z wyjątkiem zadań lub znaczników), możesz wyświetlić menu opcji, w tym: „Edytuj szczegóły karty”, „Zaznacz wszystko”, „Skróty klawiaturowe”, „Nowe zadanie”, „Zarządzaj znacznikami”, „Porównaj karty” i „Eksportuj kartę”.
Uwaga: Przycisk „Zaznacz wszystko” automatycznie zaznaczy wszystkie znaczniki na karcie planu.

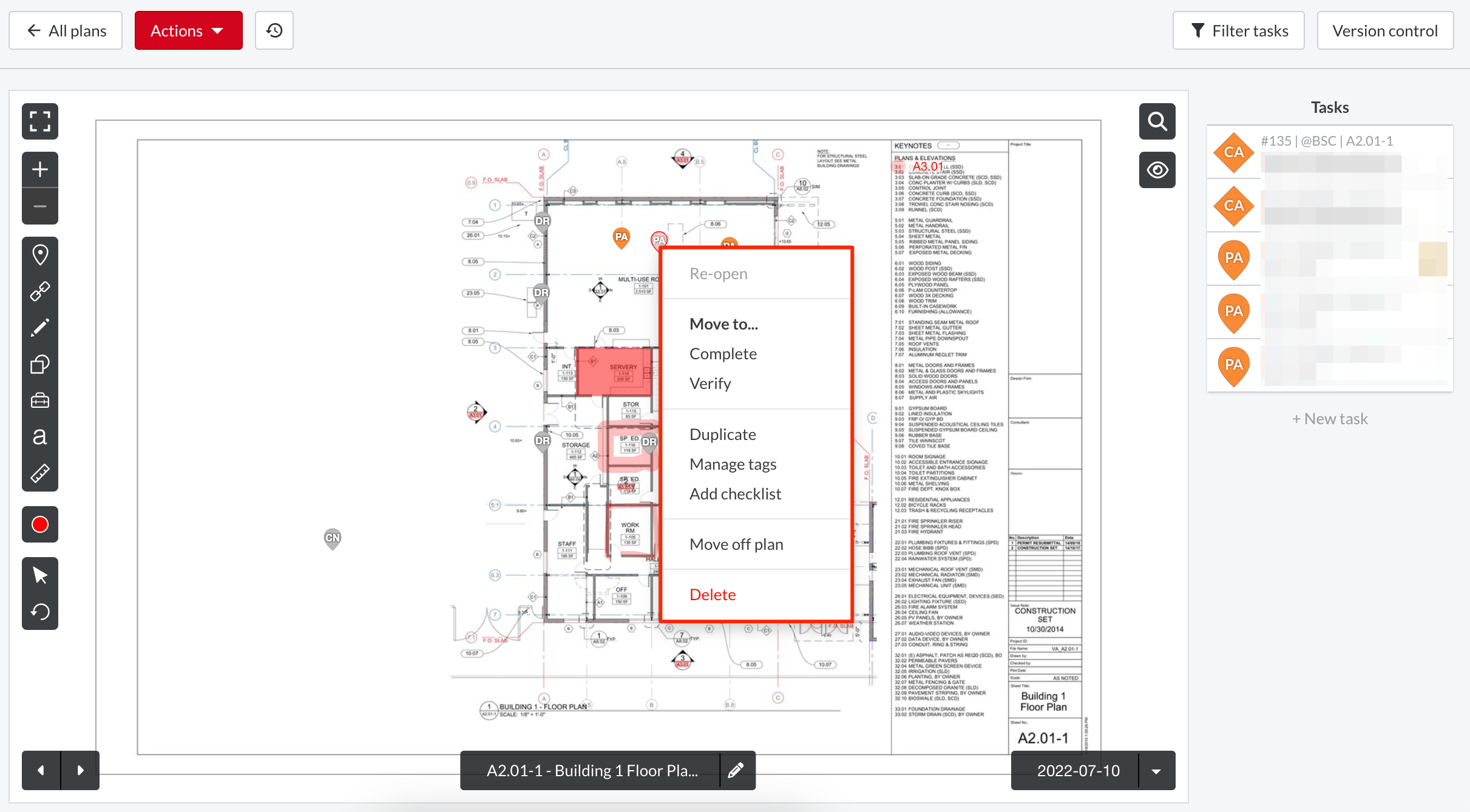

Kliknięcie prawym przyciskiem myszy na zadaniu
Po kliknięciu zadania prawym przyciskiem myszy możesz wyświetlić menu z opcjami, takimi jak „Zakończ”, „Sprawdź”, „Duplikuj”, „Zarządzaj znacznikami”, „Dodaj listę kontrolną”, „Przenieś poza rysunek” i „Usuń”.
Kliknięcie prawym przyciskiem myszy na znaczniku

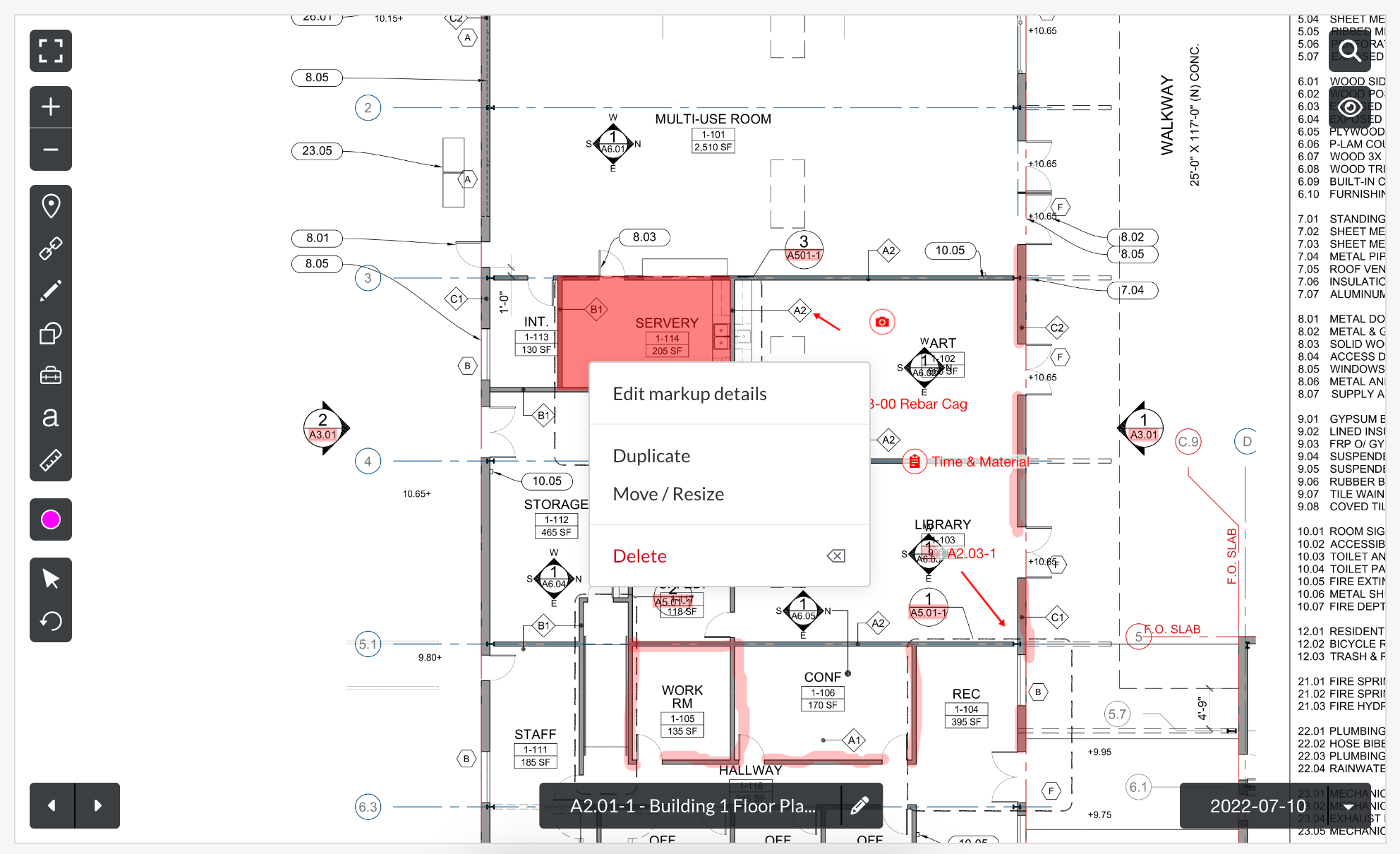

Po kliknięciu znacznika prawym przyciskiem myszy, w tym znaczników typu zaznaczenie, linia i kształt, zobaczysz menu opcji. Opcje te obejmują: „Edytuj szczegóły znaczników”, „Duplikuj”, „Przenieś/Zmień rozmiar” i „Usuń”.

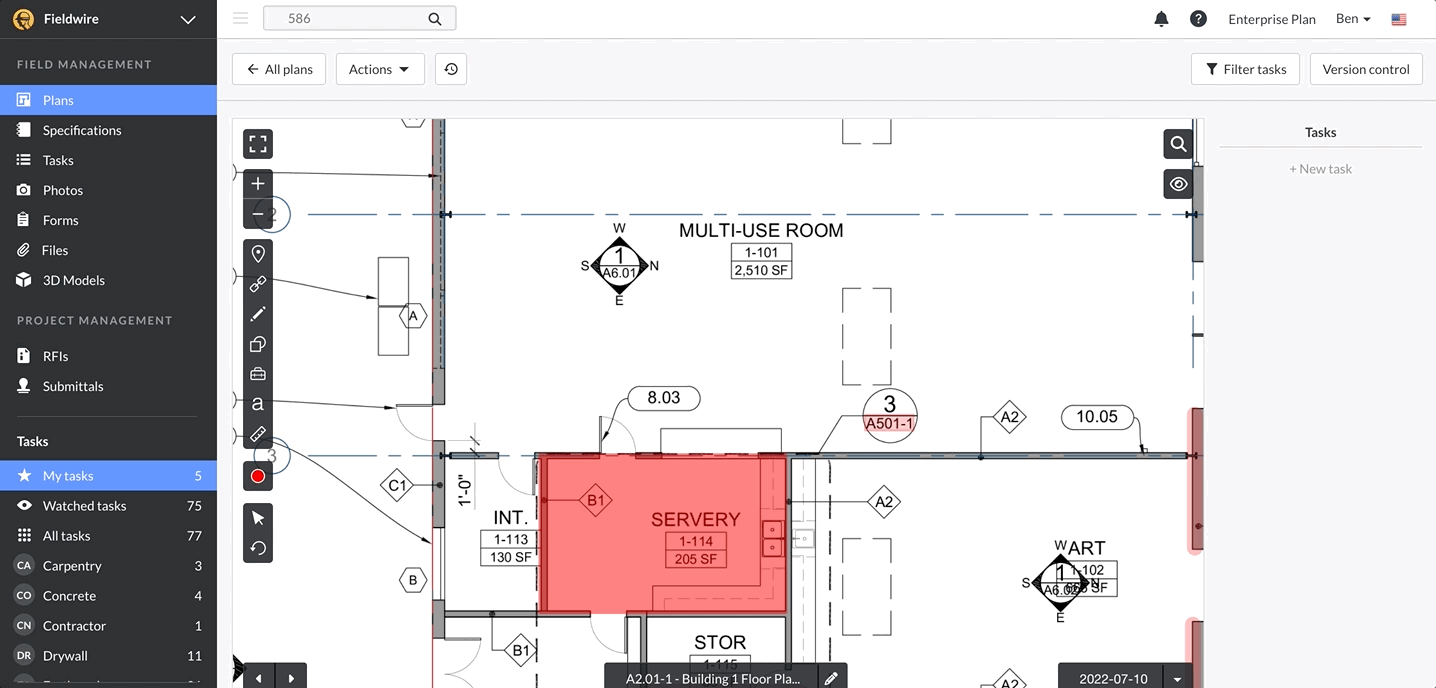

Wypełnienie kształtu
Fieldwire umożliwia użytkownikom wypełnianie znaczników typu kształt. Po kliknięciu prawym przyciskiem myszy znacznika typu kształt użytkownicy zobaczą teraz opcję „Włącz, aby wypełnić znacznik”. Aby włączyć wypełnianie kształtu, musisz po prostu zaznaczyć pole wyboru. Po kliknięciu pola wyboru kształt będzie miał jednolity kolor, ale można zmieniać jego przezroczystość, ustawiając procent krycia. Im niższy procent, tym bardziej przezroczysty (mniej nieprzezroczysty) będzie kształt.

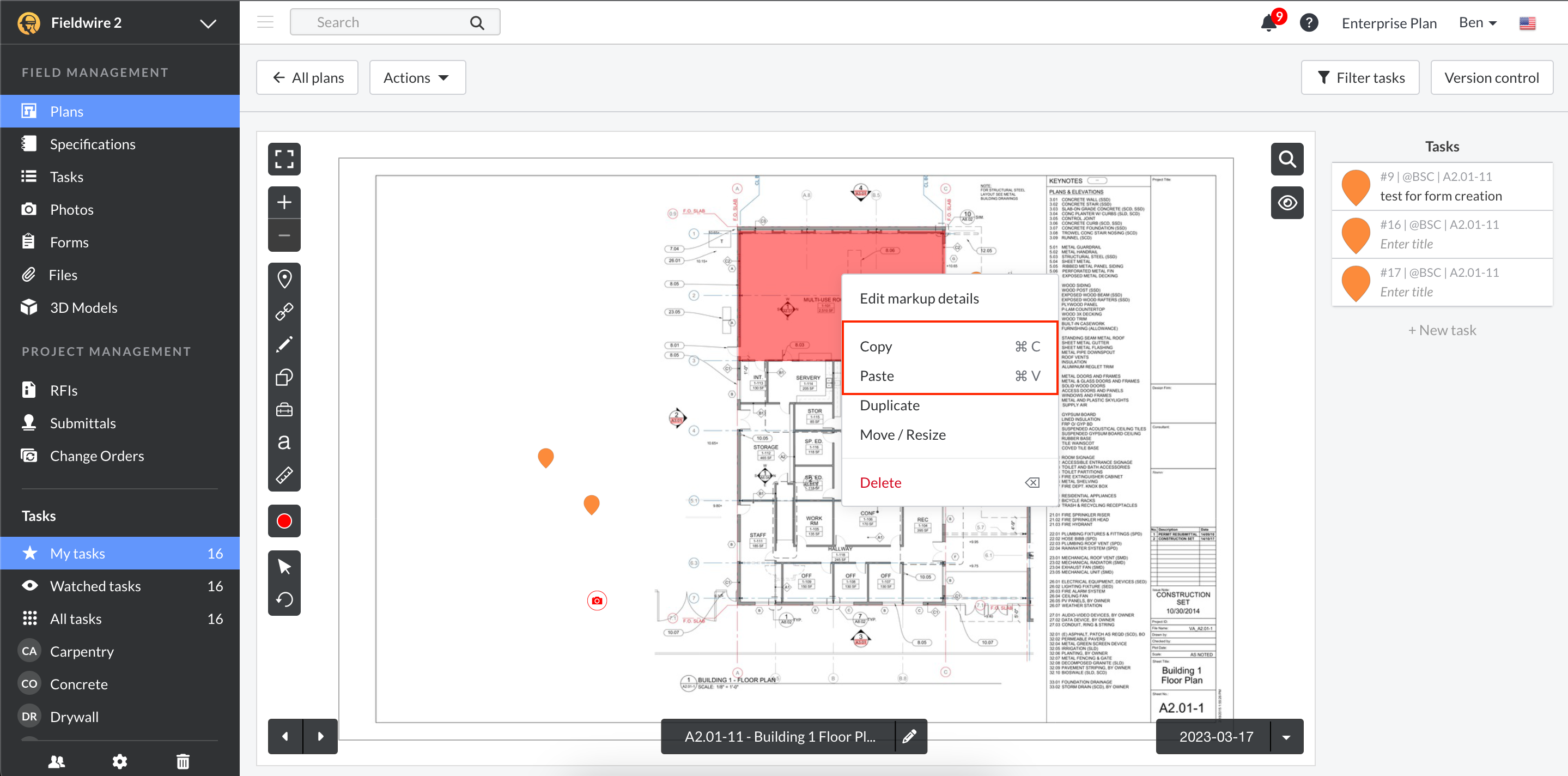

Kopiowanie i wklejanie zadań i znaczników
Dzięki Fieldwire możesz teraz kopiować i wklejać zadania i znaczniki pomiędzy różnymi kartami planu w ramach projektu! Dzięki tej aktualizacji będziesz mieć także możliwość kopiowania i wklejania wielu wybranych znaczników i zadań jednocześnie w różnych rysunkach tego samego projektu. Znaczniki można kopiować nawet pomiędzy różnymi projektami! Może się to okazać pomocne, jeśli masz podobne znaczniki na wielu rysunkach lub jeśli pracujesz z wieloma pomieszczeniami/kondygnacjami, które mogą wymagać tych samych znaczników.
Uwaga: Zadań i wszystkich znaczników typu odnośnik nie można kopiować pomiędzy różnymi projektami, ponieważ odnoszą się do innych obiektów w projekcie, a które mogą nie istnieć w innym projekcie.
Uwaga: Ta funkcja jest dostępna tylko w Internecie.

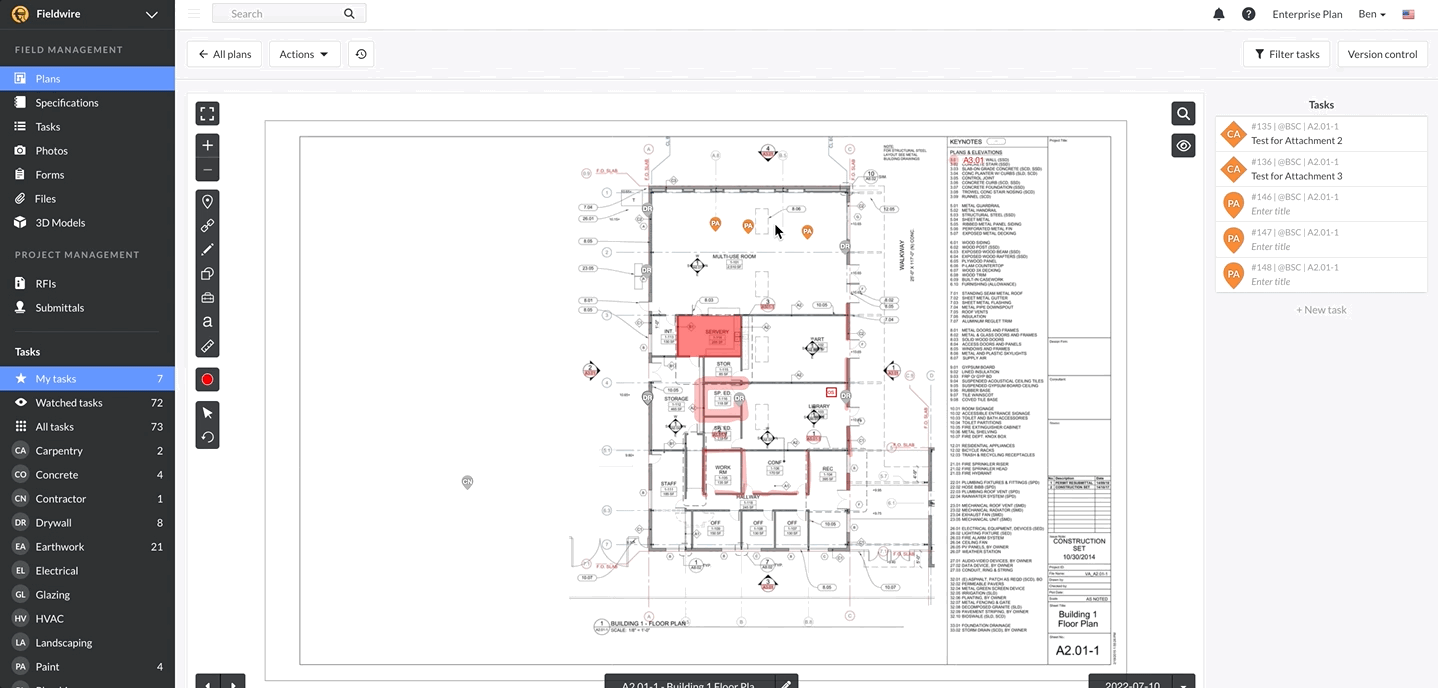

Kopiowanie i wklejanie zadań i znaczników to stosunkowo prosty proces, który można wykonać na kilka sposobów. Pierwsza opcja polega na kliknięciu prawym przyciskiem myszy znacznika lub zadania, które chcesz skopiować, i wybraniu opcji „Kopiuj”. Następnie przejdź do nowej karty planu, kliknij prawym przyciskiem myszy nową kartę planu i wybierz opcję „Wklej”. Można też użyć narzędzia do zaznaczania (ikona strzałki) i wybrać znacznik lub zadanie, które chcesz skopiować. Następnie możesz użyć standardowego skrótu klawiaturowego ctrl+C (cmd+C na komputerze Mac), aby skopiować znacznik lub zadanie, przejść do nowego arkusza planu i użyć ctrl+V (cmd+V na komputerze Mac), aby wkleić znacznik lub zadanie do nowej karty planu.
Jak wspomniano powyżej, możesz także kopiować i wklejać wiele zadań i znaczników do nowej karty planu, jak pokazano na krótkim filmie poniżej. Aby to zrobić, możesz skorzystać z tej samej metody kliknięcia prawym przyciskiem myszy lub skrótu klawiaturowego, jak opisano powyżej.
