Przegląd
Narzędzia pomiarowe znajdują się na głównym pasku narzędzi znaczników dostępnym po otwarciu jednego z rysunków. Te narzędzia pomiarowe umożliwiają kalibrację odległości, wskazywanie długości i zapisywanie powierzchni bezpośrednio na rysunkach.
Jeśli na rysunkach wydrukowano skalę, nasz program automatycznie odczyta tę skalę i skalibruje rysunki za Ciebie. (Pamiętaj, że działa to tylko wtedy, gdy skala jest tekstowa/wektorowa).

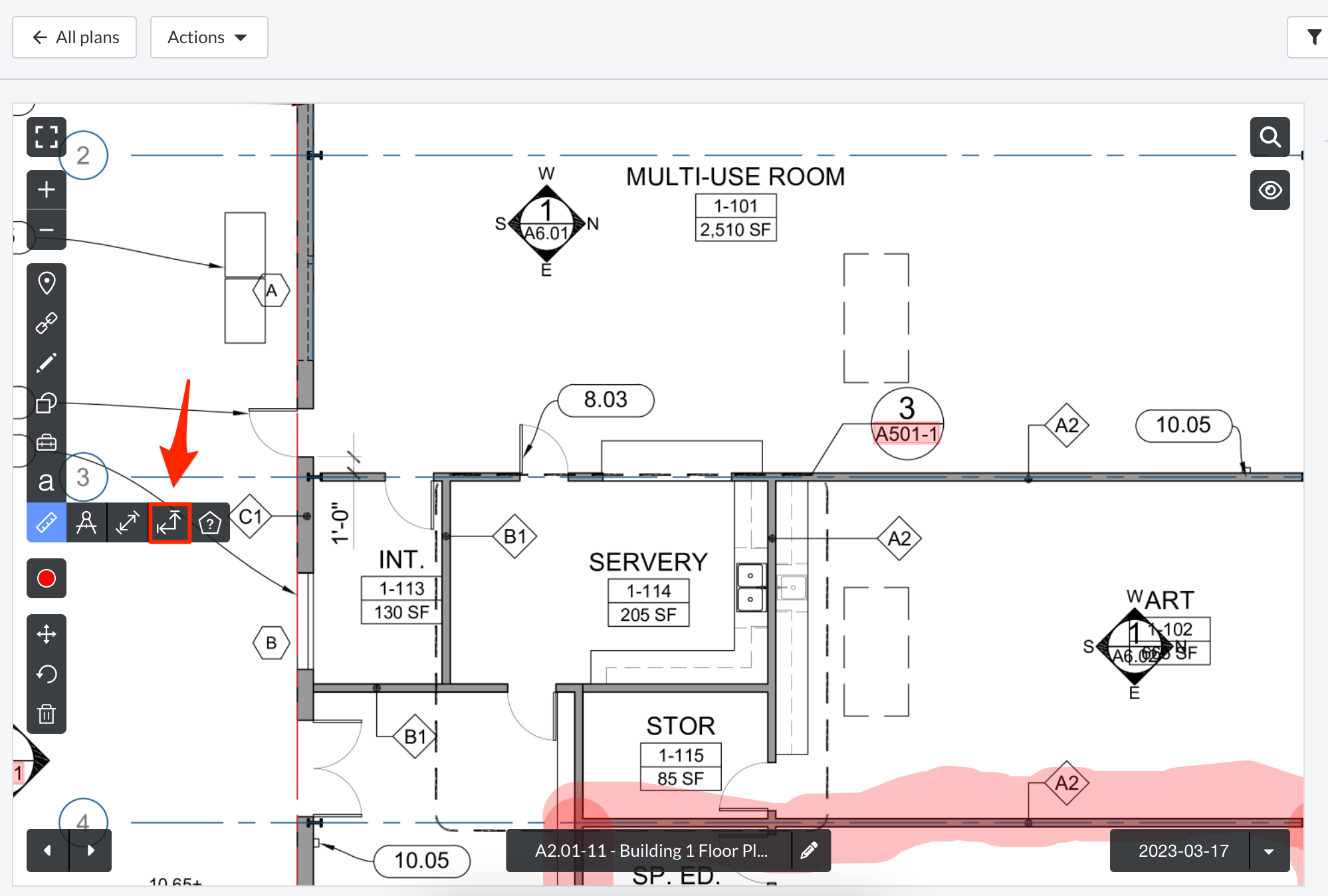

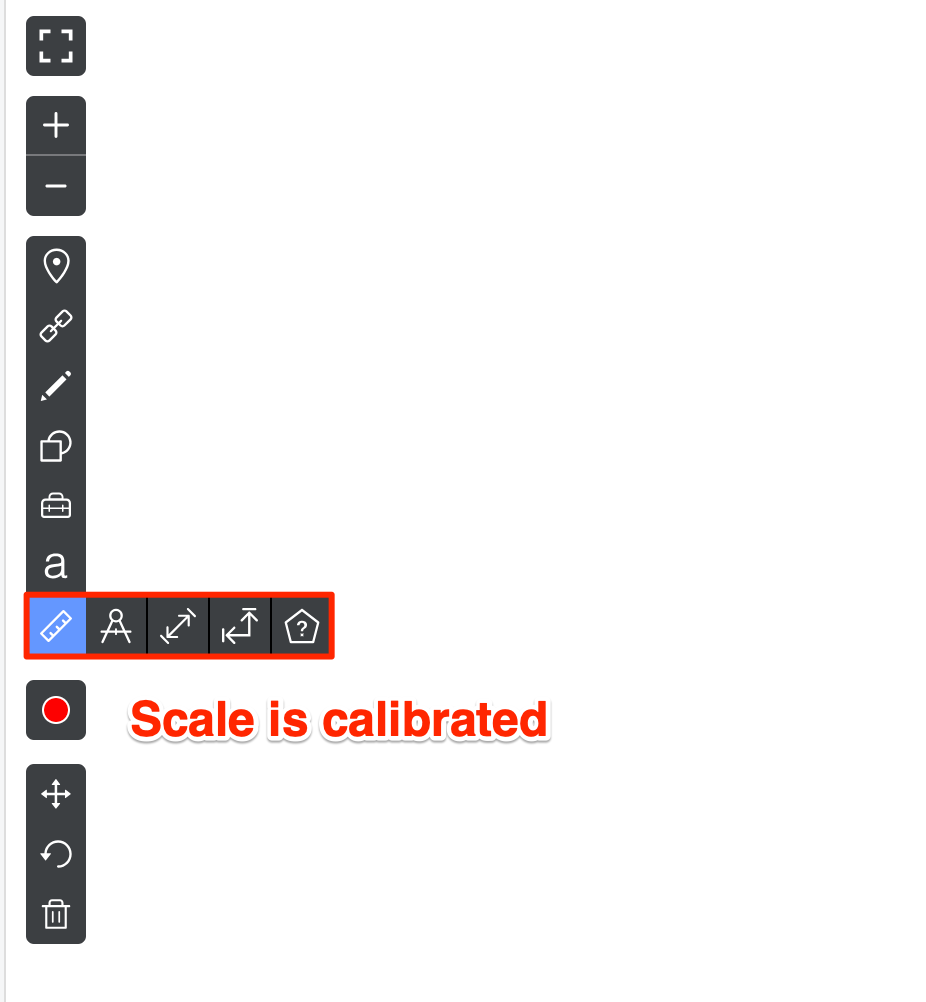

Aby potwierdzić, czy oprogramowanie OCR było w stanie rozpoznać i skalibrować skalę rysunku, kliknij ikonę Pomiar, aby wyświetlić opcje narzędzi Odległość i Obszar.

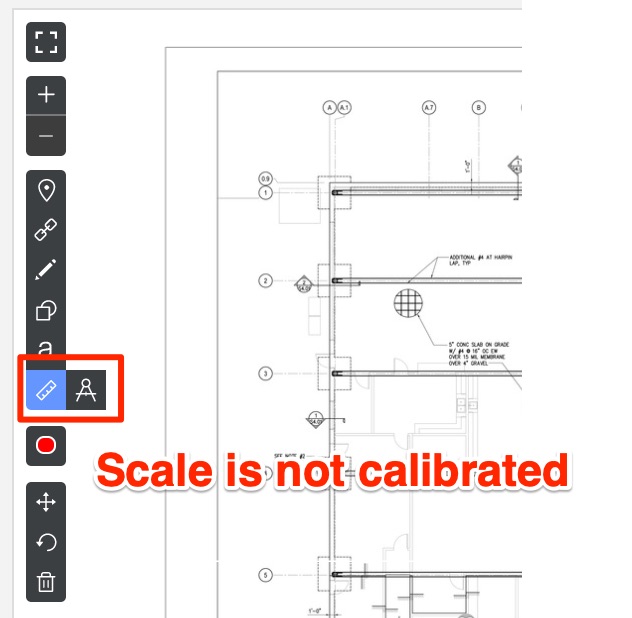

Jeśli nie są one wyświetlane, konieczna będzie kalibracja skali rysunku.
Uwaga: Obecnie nie ma możliwości pomiaru w milimetrach przy użyciu systemu metrycznego. Jeśli chcesz zobaczyć tę funkcję w Fieldwire, skontaktuj się z nami pod adresem support@fieldwire.com, ponieważ bierzemy pod uwagę każdy „głos” oddany przez naszych użytkowników.
Spis treści
- Narzędzie do kalibracji
- Narzędzie odległości
- Narzędzie obszaru
- Narzędzie pomiaru wieloliniowego
- Zmiana jednostki pomiaru
Narzędzie do kalibracji

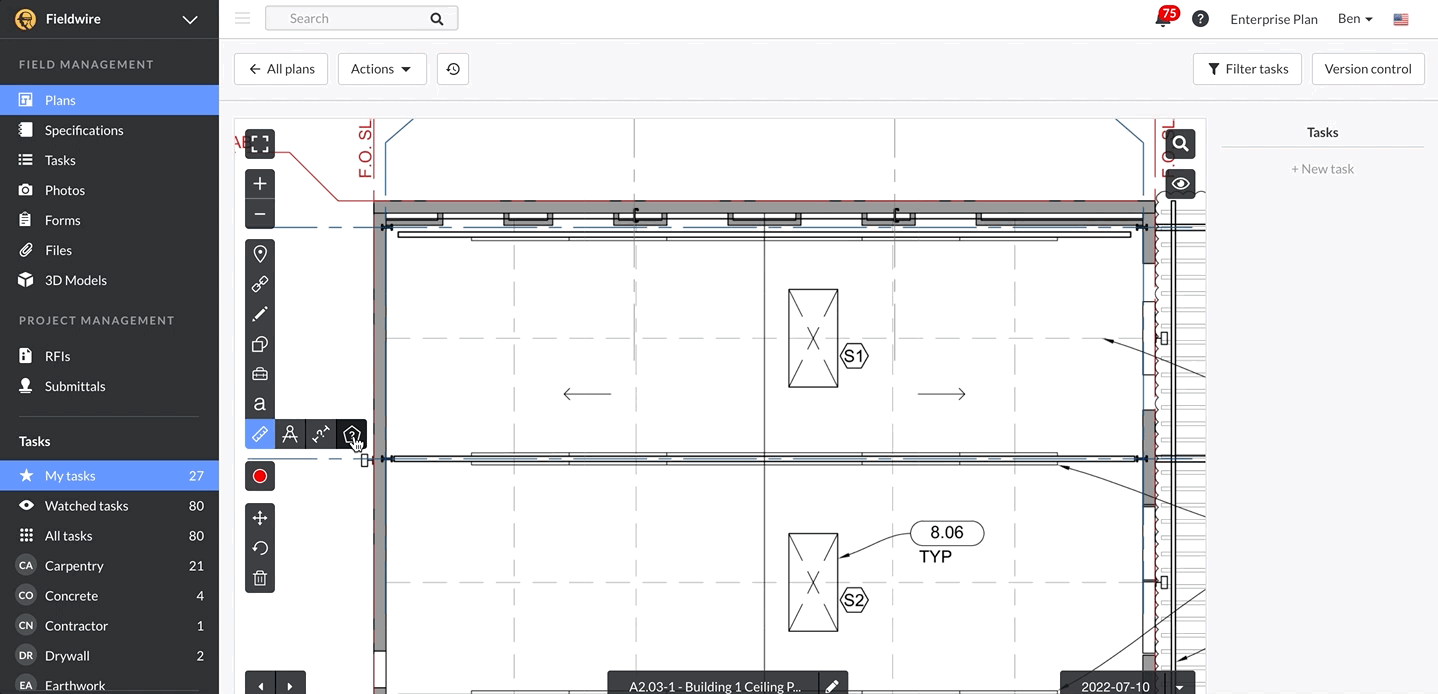

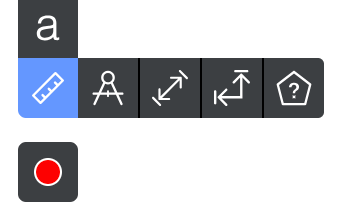

Użyj tego narzędzia, aby utworzyć pierwszy pomiar długości i określić standardową skalę dla odległości na rysunku. Symbolem tego narzędzia jest kompas. Dopóki nie skalibrujesz swojego rysunku, będzie to jedyne narzędzie widoczne w tym menu. Po skalibrowaniu pomiaru dla rysunku możesz użyć innych narzędzi pomiarowych, takich jak pierwszy znak zapytania między liniami do pomiaru odległości liniowej lub drugi znak zapytania w pięciokącie do pomiaru powierzchni.

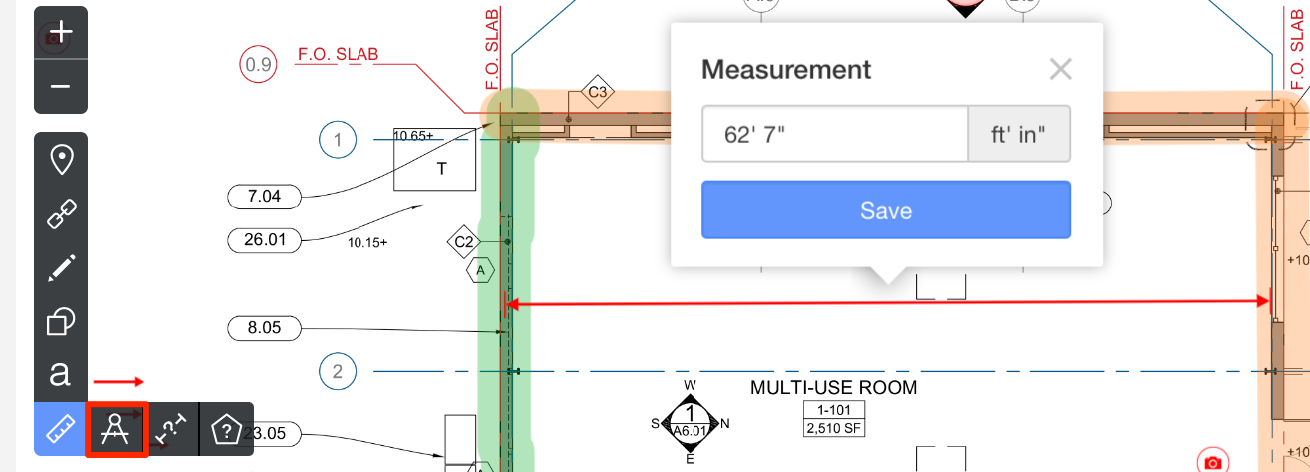

Podczas kalibracji odległości kliknij raz rysunek i przeciągnij po nim linię, aż osiągniesz żądaną długość. Kliknij ponownie, aby zakończyć, a pojawi się okno, w którym można wprowadzić odległość w stopach/calach lub metrach. Po zapisaniu tego pomiaru, każdy dodany później pomiar odległości będzie automatycznie określany na podstawie tej początkowej kalibracji.
Wskazówka: W wersji internetowej przytrzymanie klawisza „Shift” podczas korzystania z narzędzi pomiarowych spowoduje precyzyjne przyciągnięcie linii, dzięki czemu możesz tworzyć pomiary pod określonymi kątami.
Uwaga: Jeśli zmienisz skalę rysunku, wszystkie istniejące pomiary zostaną dostosowane do nowej skali.
Jednoczesna kalibracja skali wielu rysunków
Aby to zrobić w wersji internetowej, zaznacz pole wyboru wyświetlane na miniaturze każdego rysunku, który chcesz przeskalować. Jeśli chcesz wybrać cały zestaw, kliknij pole wyboru obok folderu z rysunkami.

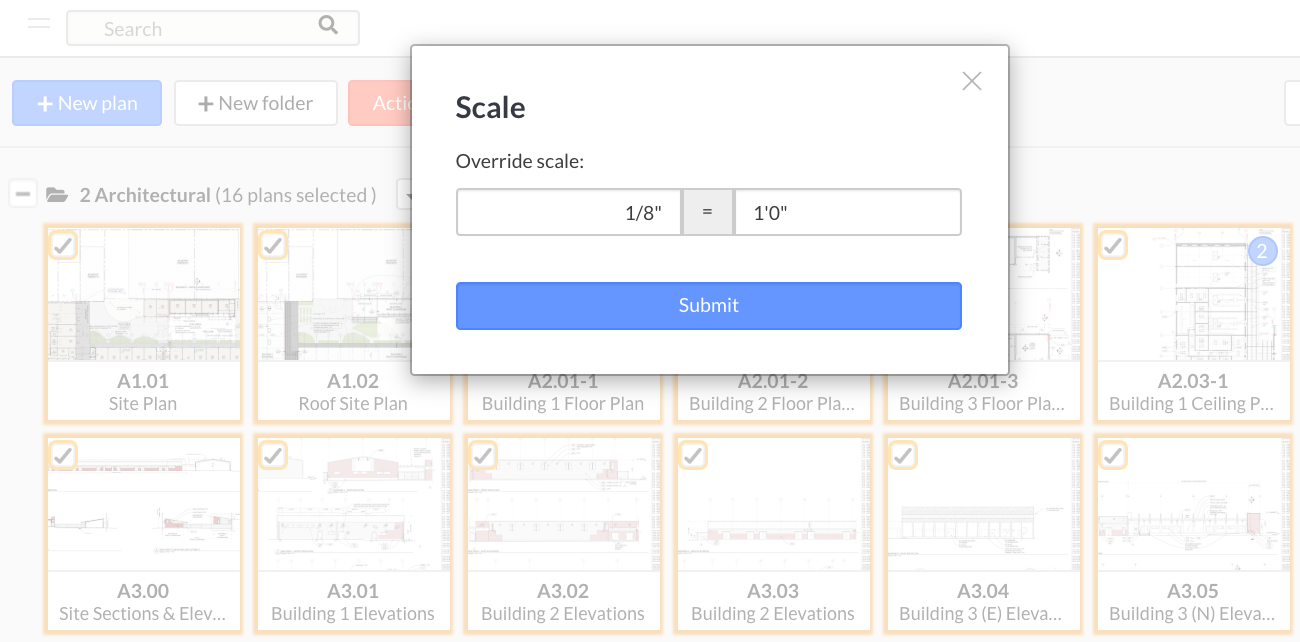

Po wybraniu rysunków kliknij czerwony przycisk „Działania” na górze głównej strony rysunków i wybierz opcję „Edytuj skalę”. Następnie możesz wprowadzić współczynnik skali, który ma mieć rysunek:
Uwaga: Upewnij się, że używasz cudzysłowów (") dla cali przytrzymując klawisz shift + apostrof:

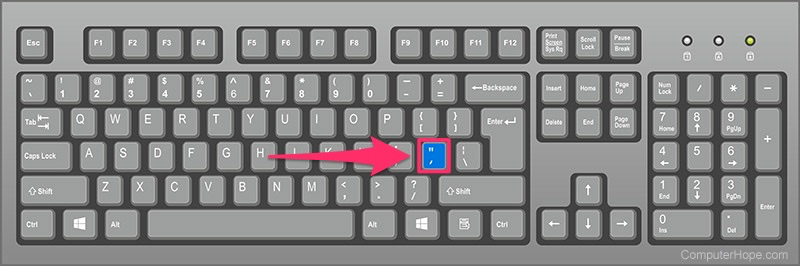

Użyj apostrofu (') dla stóp, naciskając klawisz apostrofu:
Jeśli użyjesz podwójnych apostrofów dla cali, przycisk przesyłania nie zmieni koloru na niebieski.
Narzędzie odległości
Użyj tego narzędzia, aby umieszczać pomiary odległości bezpośrednio na rysunkach. Długość jest obliczana automatycznie na podstawie początkowego pomiaru wykonanego za pomocą narzędzia do kalibracji. Symbolem tego narzędzia jest linijka.

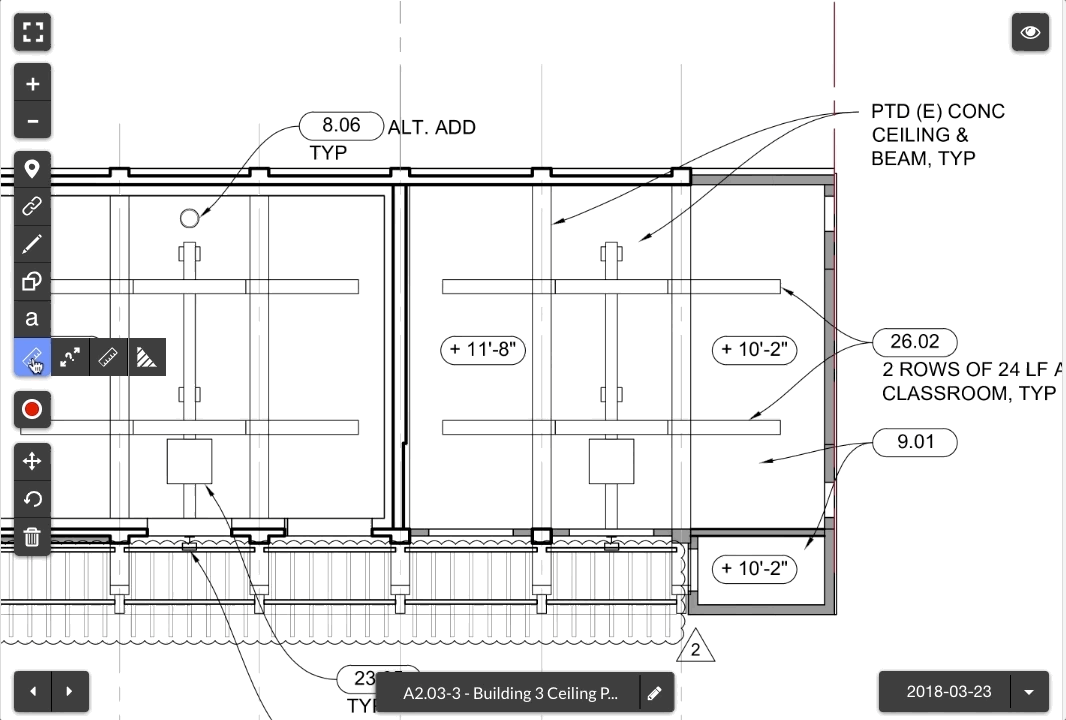

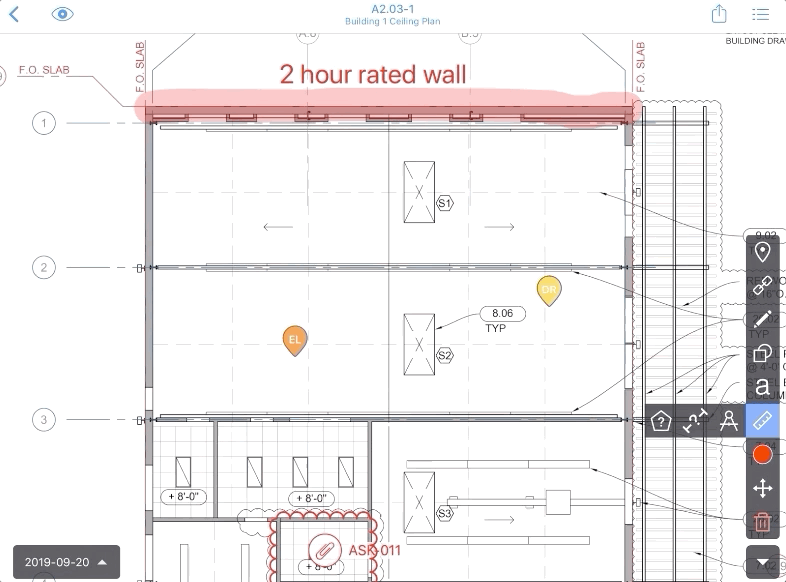

Na urządzeniach mobilnych, gdy tworzysz pomiar odległości, możesz skorzystać z narzędzia powiększenia, aby upewnić się, że pomiar będzie dokładny:
Narzędzie obszaru
Użyj tego narzędzia, aby zmierzyć obszar w obrębie kształtu. Symbolem tego narzędzia jest wypełniony wielokąt. Po wybraniu tego narzędzia, najpierw kliknij na rysunek i przesuń linię, która pojawi się wzdłuż krawędzi obszaru, który chcesz zmierzyć; każde kliknięcie spowoduje utworzenie nowego punktu w kształcie.
Musisz mieć co najmniej trzy punkty w danym kształcie, aby dokonać pomiaru obszaru, ale możesz też dodać tyle punktów, ile potrzeba, aby objąć wybrany obszar. Kliknij dwukrotnie, aby zakończyć tworzenie kształtu. Pomiar pojawi się automatycznie w środku kształtu.

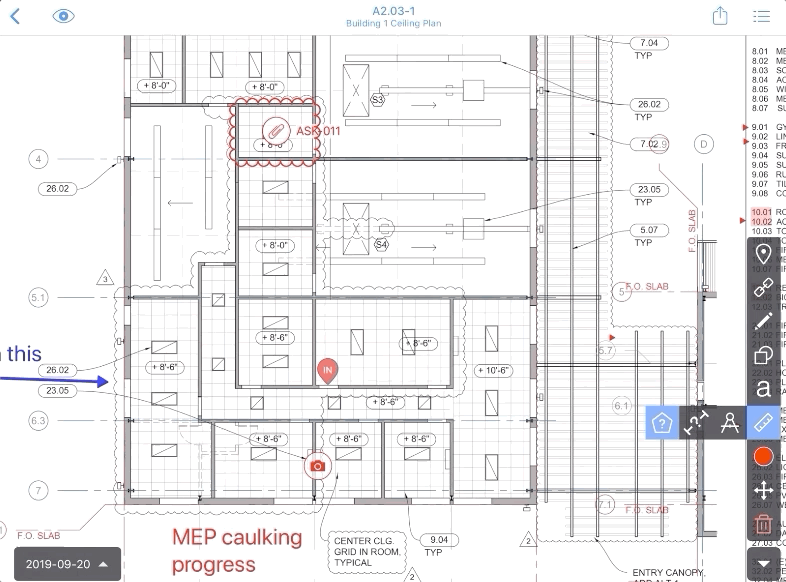

Na urządzeniach mobilnych możesz również skorzystać z narzędzia do powiększania, aby upewnić się, że znaczniki obszaru zostaną umieszczone dokładnie. Po zakończeniu dodawania znaczników kliknij dwukrotnie, aby zakończyć:
Narzędzie pomiaru wieloliniowego
Użyj narzędzia do pomiaru wieloliniowego do pomiaru ścieżek, obwodów lub innych ciągłych linii wielopunktowych. Odległość jest obliczana automatycznie na podstawie początkowego pomiaru wykonanego za pomocą narzędzia do kalibracji. Symbolem tego narzędzia są dwie strzałki tworzące kąt 90 stopni. Tworząc jeden z tych pomiarów w wersji internetowej, pamiętaj o dwukrotnym kliknięciu pomiaru, aby go zakończyć. Możesz także kliknąć ostatni punkt pomiaru, aby go zakończyć.
Zmiana jednostki pomiaru

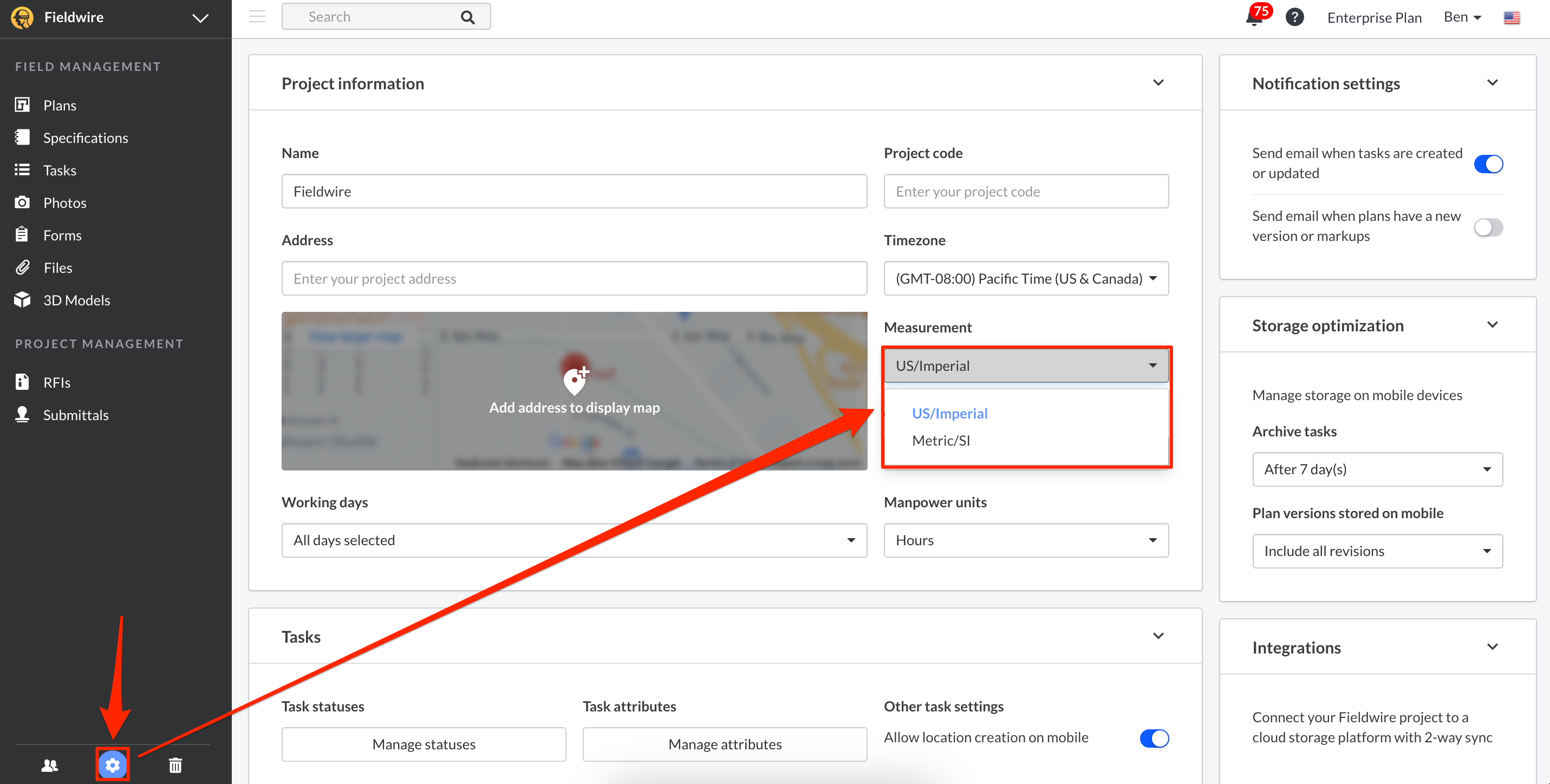

Możesz zmieniać jednostki miary używane w tych narzędziach, przechodząc do strony „Ustawienia” dowolnego projektu. Znajdziesz tam sekcję „Pomiar”, w której możesz wybrać pomiędzy „Stany Zjednoczone / jednostki imperialne” (stopy i cale) lub „System metryczny / układ SI” (metry). Wpłynie to na wszystkie pomiary, które wykonano wcześniej i wszystkie przyszłe, które wykonasz na swoich rysunkach.
