Översikt
Mätverktygen finns i huvudverktygsfältet för markering som är tillgängligt när du öppnar en ritning. Med dessa mätverktyg kan du kalibrera avstånd, ange längd och registrera ytan direkt på ritningarna.
Om ritningarna har en angiven skala läser vår programvara automatiskt av skalan och kalibrerar ritningarna åt dig. (Observera att detta endast fungerar om skalan är text-/vektorbaserad.)

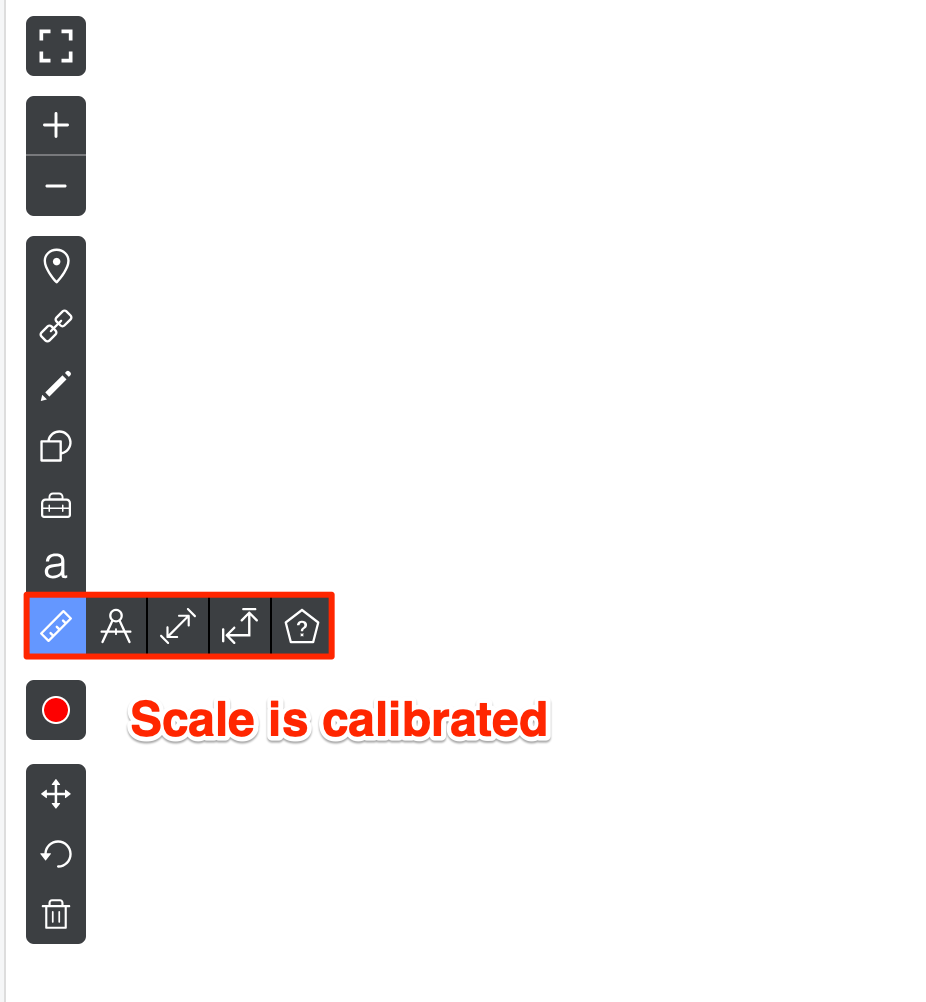

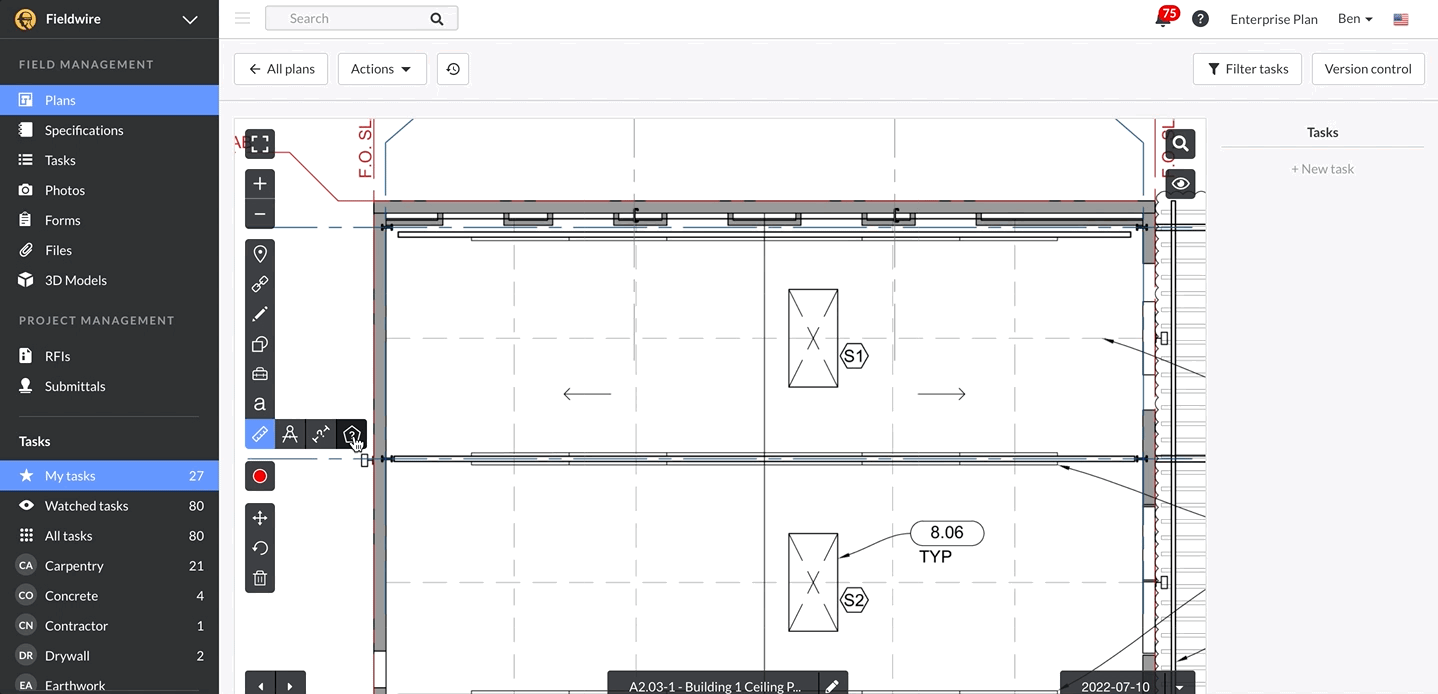

Klicka på ikonen Mätning för att bekräfta att OCR-programvaran kunde känna igen och kalibrera ritningssidans skala, så visas alternativ för verktygen Avstånd och Område.

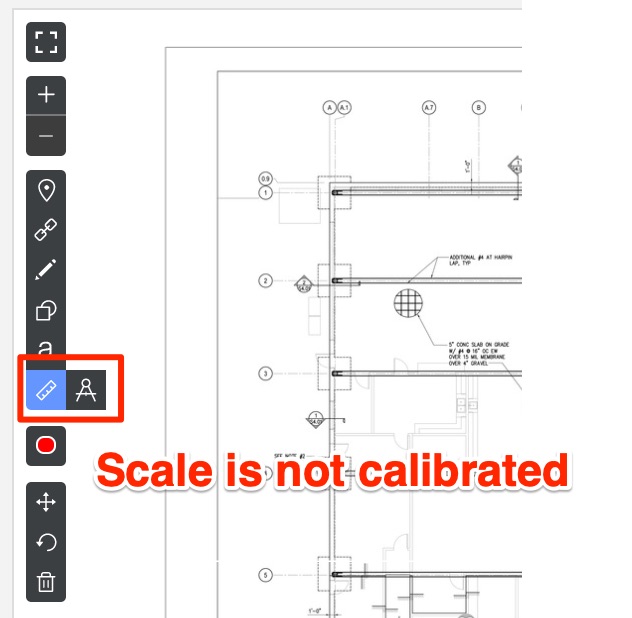

Om dessa inte visas måste skalan på ritningssidan kalibreras.
Obs! För närvarande har vi inte möjlighet att mäta i millimeter enligt metersystemet. Kontakta oss på support@fieldwire.com om du vill se den här funktionen i Fieldwire, eftersom vi tar hänsyn till varje "röst" från våra användare för vår produktutveckling.
Innehållsförteckning
- Kalibreringsverktyg
- Avståndsverktyg
- Områdesverktyg
- Verktyg för mätning av flera linjer
- Ändra måttenheter
Kalibreringsverktyg

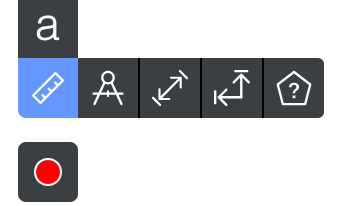

Använd det här verktyget för att skapa den första längdmätningen och bestämma standardskalan för avståndet på din ritning. Symbolen för detta verktyg är en kompass. Fram till dess att du kalibrerar ritningen är detta det enda verktyget som du ser på den här menyn. När du har kalibrerat ett mått för den ritningen kan du använda de andra mätverktygen, till exempel det första frågetecknet mellan två linjer för att mäta ett linjärt avstånd eller det andra frågetecknet i en femhörning för att mäta ytan.

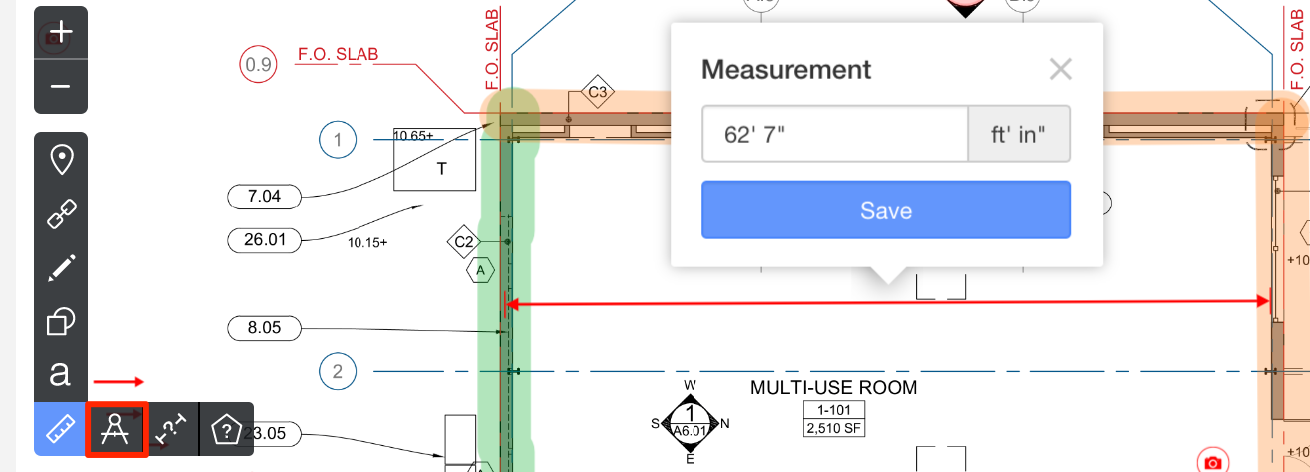

Kalibrera avståndet genom att klicka en gång på ritningen och dra linjen över den tills du har uppnått önskad längd. Klicka igen för att avsluta, så öppnas ett fönster där du kan ange avståndet i fot/tum eller meter. När du har sparat det måttet bestäms alla avståndsmätningar som du lägger till senare utifrån den första kalibreringen.
Tips: På webben kan du hålla ned "Shift"-tangenten medan du använder mätverktygen för att fästa linjen i exakta grader så att du kan skapa mätningar i specifika vinklar.
Obs! Om du ändrar skalan på ritningen justeras alla befintliga mått så att de stämmer överens med skalan.
Kalibrera skalan för flera ritningar på en gång
För att göra detta på webben, markera kryssrutan som visas på miniatyrbilden för varje ritning som du vill ändra skalan för. Klicka på kryssrutan bredvid ritningsmappen om du vill markera hela uppsättningen.

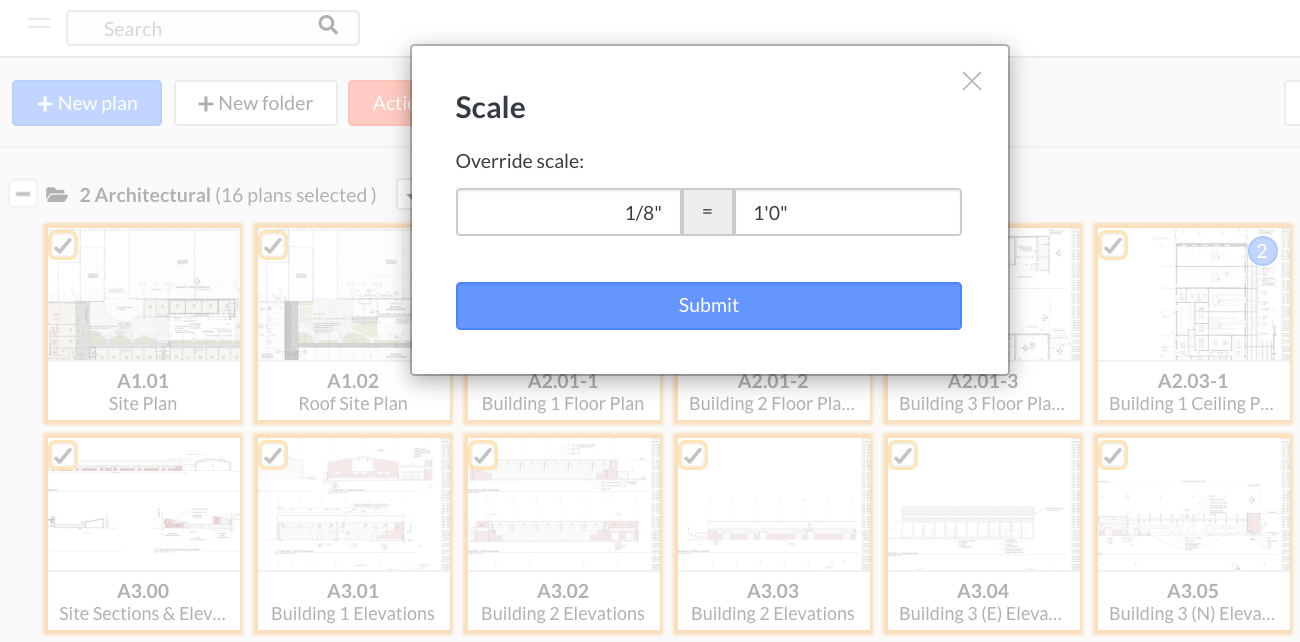

Klicka på den röda knappen "Åtgärder" högst upp på huvudsidan Ritningar när du har markerat ritningarna, och välj "Ändra skala". Du kan sedan ange det skalförhållande som du vill att ritningarna ska ha:
Obs! Kom ihåg att använda citattecken (") för tum och håll in tangenten Shift + apostrof:
Använd apostrof (') för fot genom att trycka på apostroftangenten:
Om du använder dubbla apostrofer för tum blir inte knappen för att skicka blå.
Avståndsverktyg
Använd det här verktyget för att markera avståndsmätningar direkt på dina ritningar. Längden beräknas automatiskt utifrån den första mätningen som görs med kalibreringsverktyget. Symbolen för detta verktyg är en linjal.

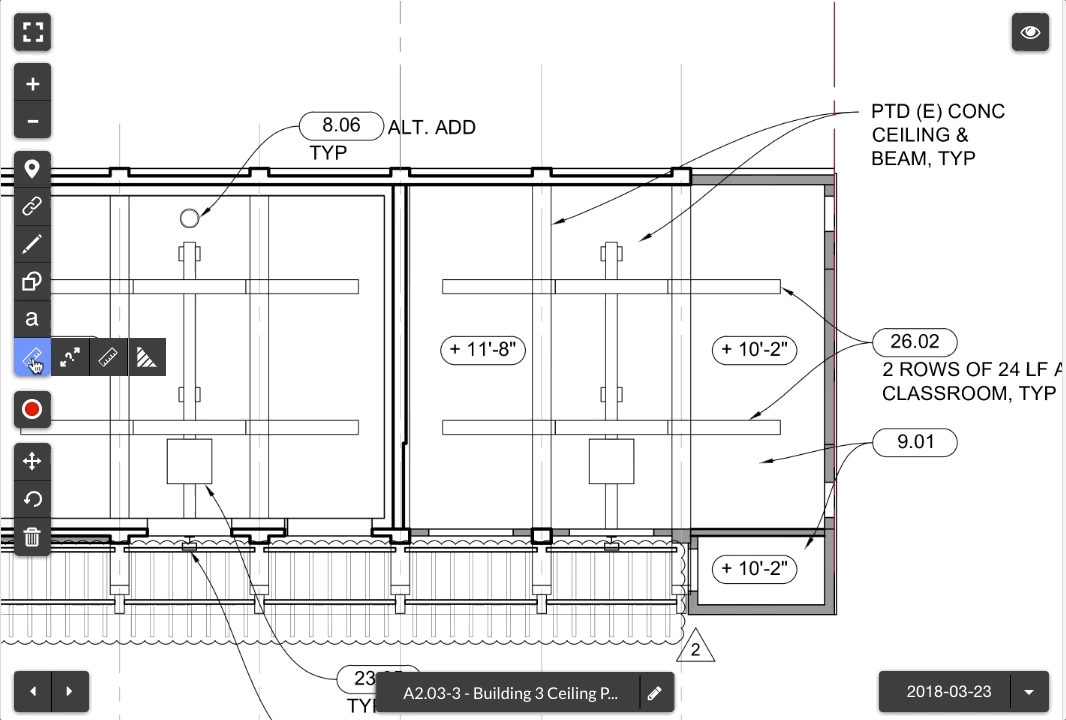

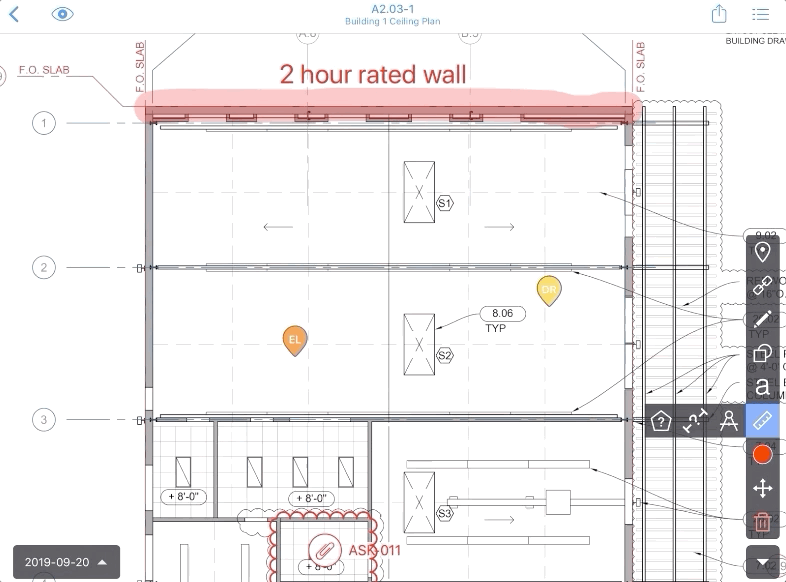

När du skapar en avståndsmätning på mobilen kan du använda förstoringsverktyget för att se till att mätningen blir korrekt:
Områdesverktyg
Använd detta verktyg för att mäta ytan inom en form. Symbolen för detta verktyg är en ifylld polygon. När du har valt detta verktyg klickar du först på ritningen och flyttar sedan linjen som visas längs kanten av det område du vill mäta. Varje gång du klickar skapas en ny punkt i formen.
Du måste ha minst tre punkter i formen för att bestämma områdets mått, men du kan ha så många punkter som behövs för att omge det önskade området. Dubbelklicka för att avsluta skapandet av formen. Måttet visas automatiskt mitt i formen.

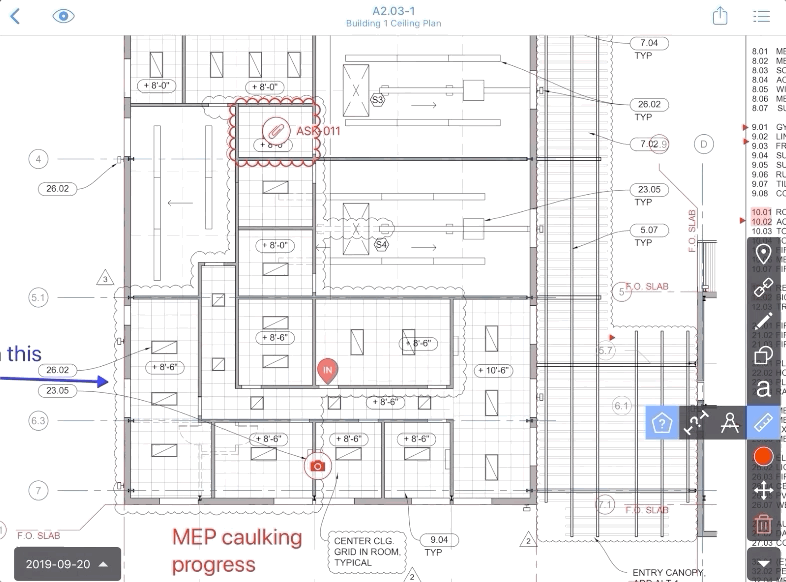

På mobilen kan du också använda ett förstoringsverktyg så att markeringen av området säkert blir rätt. När markeringen är klar ska du dubbelklicka för att slutföra den:
Verktyg för mätning av flera linjer

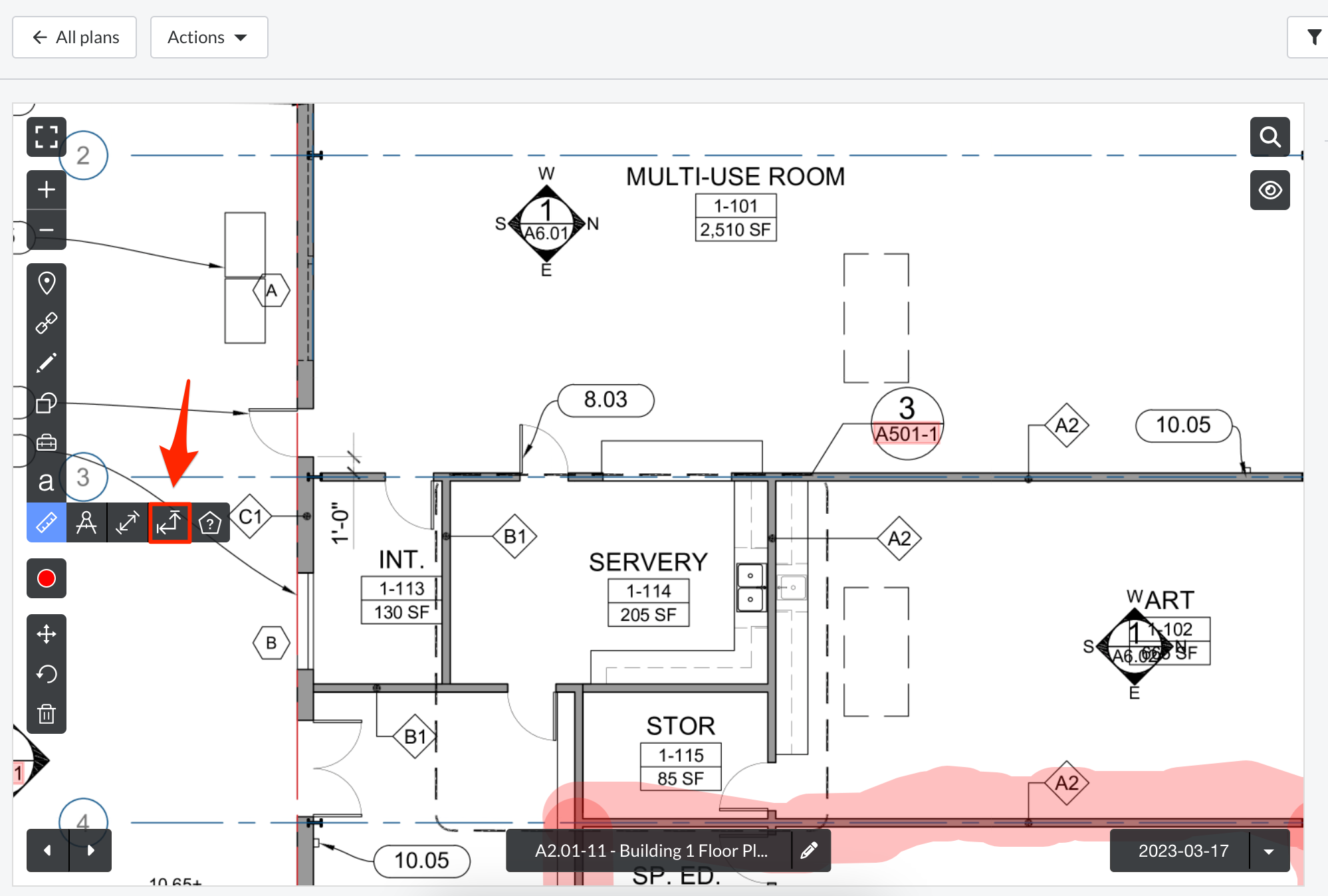

Använd detta verktyg för mätning av flera linjer för att mäta vägar, omkretsar eller andra kontinuerliga linjer med flera punkter. Avståndet beräknas automatiskt baserat på den första mätningen som görs med kalibreringsverktyget. Symbolen för detta verktyg är två pilar som bildar en 90 graders vinkel. När du skapar något av dessa mått på webben, kom ihåg att dubbelklicka på måttet för att avsluta det. Du kan också klicka på den sista punkten i måttet för att avsluta det.
Ändra måttenheter

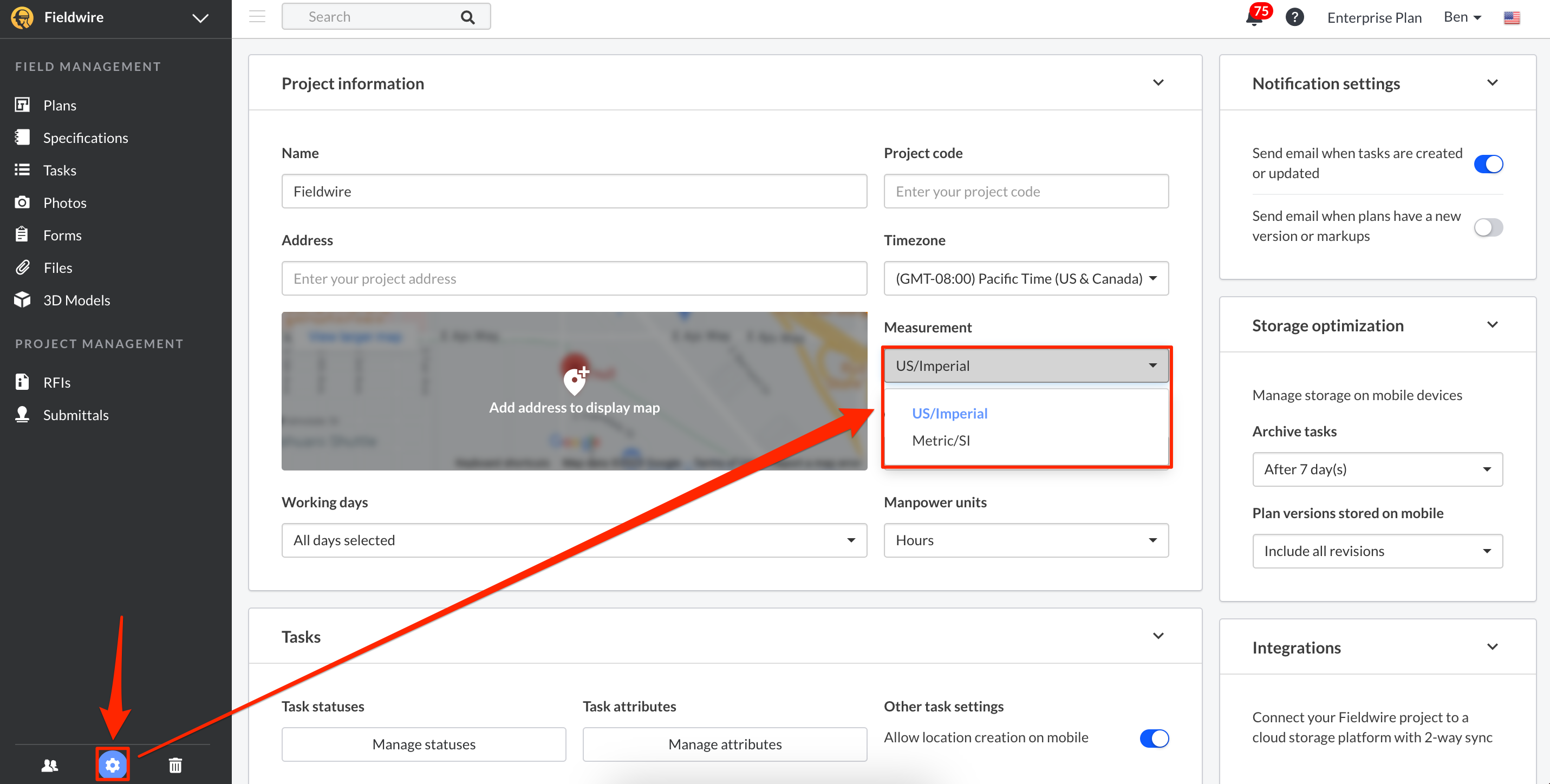

Du kan ändra de måttenheter som används för dessa verktyg genom att besöka sidan "Inställningar" i ett projekt. Du hittar avsnittet "Mått" där du kan välja mellan "US/Imperial" (fot och tum) eller "Metric/SI" (meter). Detta påverkar alla mätningar som du tidigare har gjort och alla kommande mätningar som du gör på dina ritningar.
