Otázka
Mám ve Fieldwire nahraný 3D model a vypadá to, jako by se chvěl nebo třásl, když si ho zobrazím v prohlížeči BIM. Proč se to děje a jak to mohu spravit?
Příklad:
Odpověď
I když se to u většiny modelů neděje, soubory BIM občas obsahují GPS souřadnice z reálných umístění, které neodpovídají souřadnicím vašeho modelu v projektu. Pokud model nahrajete do Fieldwire, zaznamenáte „chvění“ v případě, že je rozdíl mezi souřadnicemi v souboru příliš velký.
Jak to napravit
Ať jste již pro vytvoření použili jakýkoli program, svůj model budete muset opětovně exportovat (do formátu IFC) pomocí níže popsané možnosti „vnitřních souřadnic“. Následující snímky obrazovky pochází z nejoblíbenější platformy pro tvorbu modelů Revit. Přesné umístění těchto kroků se tedy může lišit, pokud používáte jiný program, ale vždy budete hledat stejnou nebo podobnou možnost (a to bez ohledu na používaný software):
1. Stáhněte si plugin IFC (zdarma) pro svou verzi programu Revit z obchodu s aplikacemi Autodesk. Pokud si chcete stáhnout plugin s rokem, který odpovídá roku vydání vaší verze softwaru Revit (např. stažení IFC 2020 pro Revit 2020):
2. V programu Revit otevřete svůj model, klikněte na „Soubor“ a následně na „Exportovat“ a vyberte „IFC“:
3. Klikněte na „Upravit nastavení…“
4. Vyberte možnost „Vnitřní souřadnice“ v části „Původ projektu“ na záložce „Obecné“:
5. Exportujte svůj aktualizovaný model.

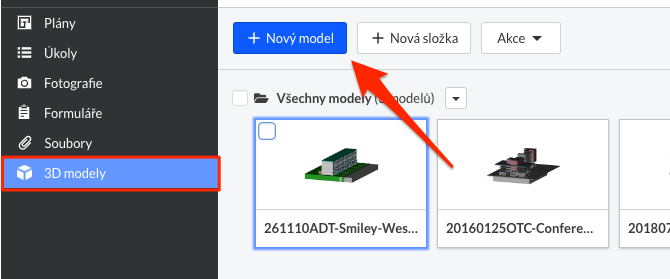

6. Přejděte na záložku „3D modely“ v levé nabídce v projektu ve Fieldwire a aktualizovaný model znovu nahrajte pomocí možnosti „+Nový model“:

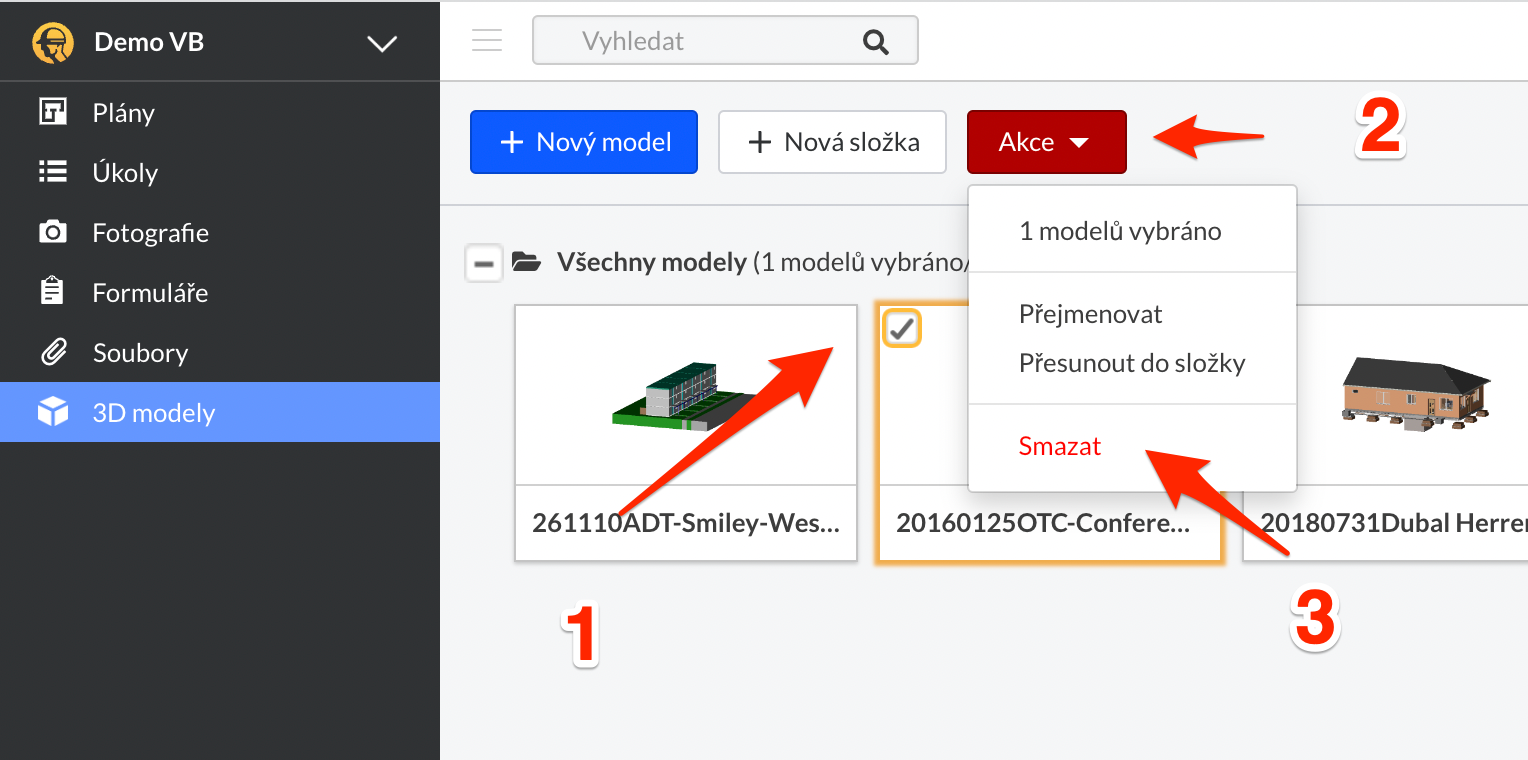

Až v této sekci budete, doporučujeme vám smazat starou verzi, abyste se vyhnuli tomu, že omylem v budoucnu zvolíte tu, co se chvěje:
Pokud se tímto váš problém nespraví, pošlete nám e-mail na support@fieldwire.com nebo použijte tlačítko „?“ v pravé horní nabídce vaší aplikace Fieldwire a pošlete nám zprávu s krátkým popisem problému a názvem problematického modelu.
