Überblick und Hintergrund
Die Messwerkzeuge befinden sich in der Hauptsymbolleiste, die beim Öffnen eines Ihrer Pläne verfügbar ist. Mit diesen Messwerkzeugen können Sie Entfernungen kalibrieren, Längen angeben und Flächen direkt auf Ihren Plänen erfassen.
Wenn auf Ihren Plänen ein Maßstab aufgedruckt ist, liest unsere Software diesen Maßstab automatisch und kalibriert die Zeichnungen für Sie. Dies funktioniert nur, wenn die Skala text-/vektorbasiert ist.

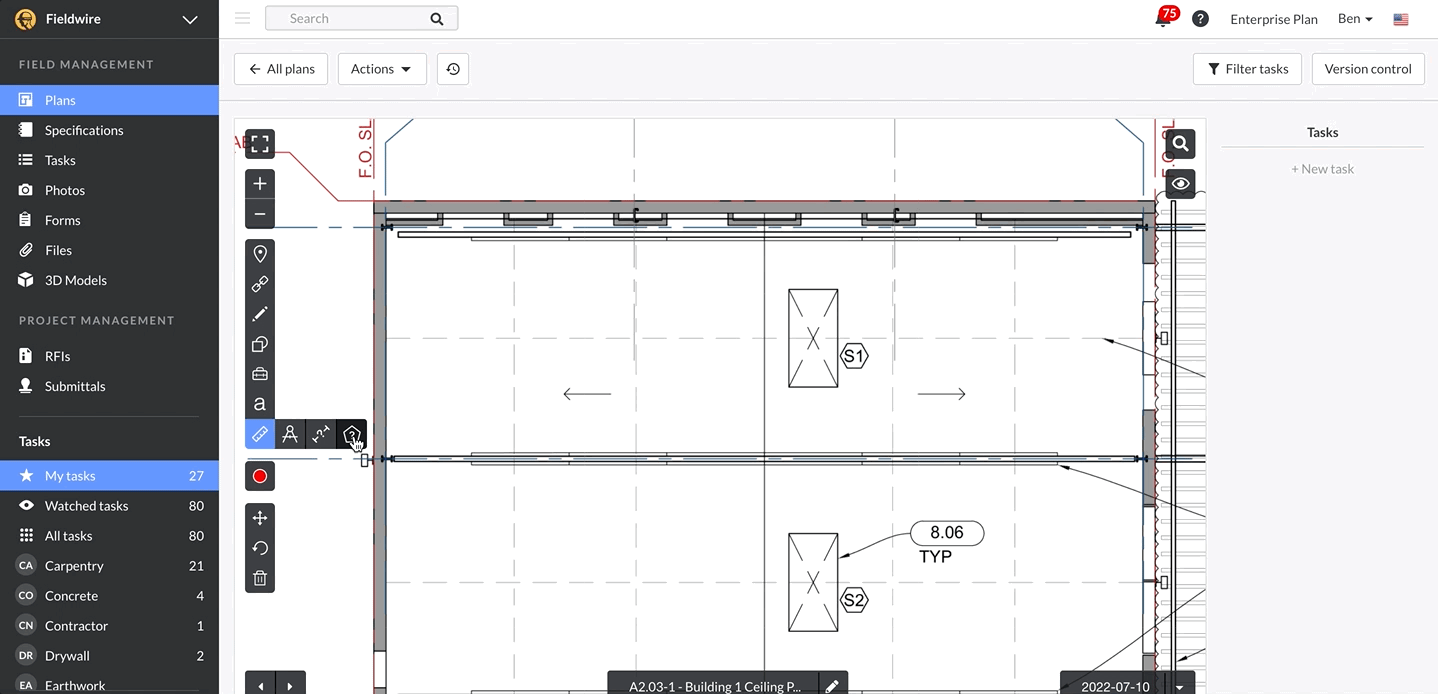

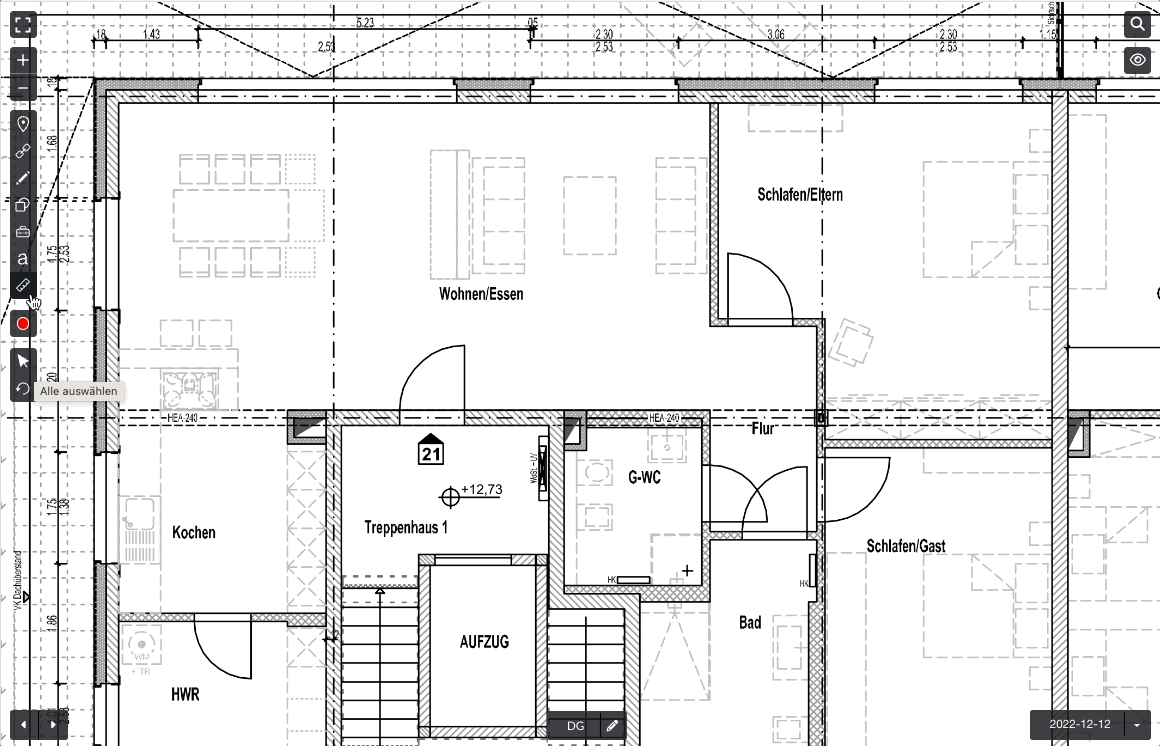

Um zu überprüfen, ob die OCR-Software den Maßstab des Planblatts erkennen und kalibrieren konnte, klicken Sie auf das Symbol Messung, und Sie sehen Optionen für die Werkzeuge Abstand und Fläche.
Wenn diese nicht angezeigt werden, muss der Maßstab des Planblatts kalibriert werden.
.
Hinweis: Zur Zeit haben wir nicht die Möglichkeit, in mm mit dem metrischen System zu messen. Wenn Sie diese Funktion in Fieldwire sehen möchten, kontaktieren Sie uns bitte unter support@fieldwire.com, da wir jedes "Votum" unserer Benutzer berücksichtigen, um zu entscheiden, was in unsere Produkt-Roadmap aufgenommen wird.
Inhaltsverzeichnis
Kalibrierungswerkzeug

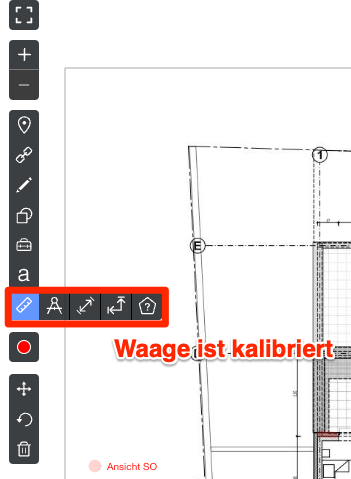

Verwenden Sie dieses Werkzeug, um das erste Längenmaß zu erstellen und den Standardmaßstab für die Entfernung auf Ihrem Plan zu bestimmen. Das Symbol für dieses Werkzeug ist ein Fragezeichen zwischen den beiden gegenüberliegenden Pfeilen. Bis Sie Ihren Plan kalibriert haben, ist dies das einzige Werkzeug, das Sie in diesem Menü sehen (sobald Sie eine Messung für diesen Plan kalibriert haben, können Sie die anderen Messwerkzeuge verwenden).

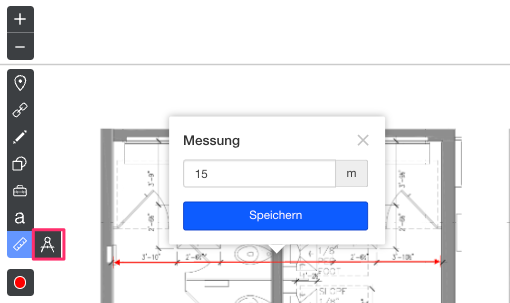

Wenn Sie die Entfernung kalibrieren, klicken Sie einmal auf den Plan und ziehen Sie die Linie über den Plan, bis Sie die gewünschte Länge erreicht haben. Klicken Sie erneut, um die Eingabe zu beenden. Daraufhin wird ein Fenster angezeigt, in dem Sie die Entfernung in Fuß/Zoll oder Metern eingeben können. Sobald Sie diese Messung gespeichert haben, wird jede weitere Entfernungsmessung, die Sie hinzufügen, automatisch auf der Grundlage dieser ersten Kalibrierung bestimmt.
Tipp: Wenn Sie im Web die Umschalttaste gedrückt halten, während Sie die Messwerkzeuge verwenden, wird die Linie in präzisen Graden gefangen, sodass Sie Messungen in bestimmten Winkeln erstellen können.
Hinweis: Wenn Sie den Maßstab Ihres Plans ändern, werden alle vorhandenen Maße an den neuen Maßstab angepasst.
Kalibrieren der Skala mehrerer Pläne auf einmal
Um dies im Web zu tun, aktivieren Sie das Kontrollkästchen, das auf der Miniaturansicht jedes Plans erscheint, den Sie skalieren möchten. Wenn Sie das gesamte Set auswählen möchten, klicken Sie einfach auf das Kontrollkästchen neben dem Planordner.

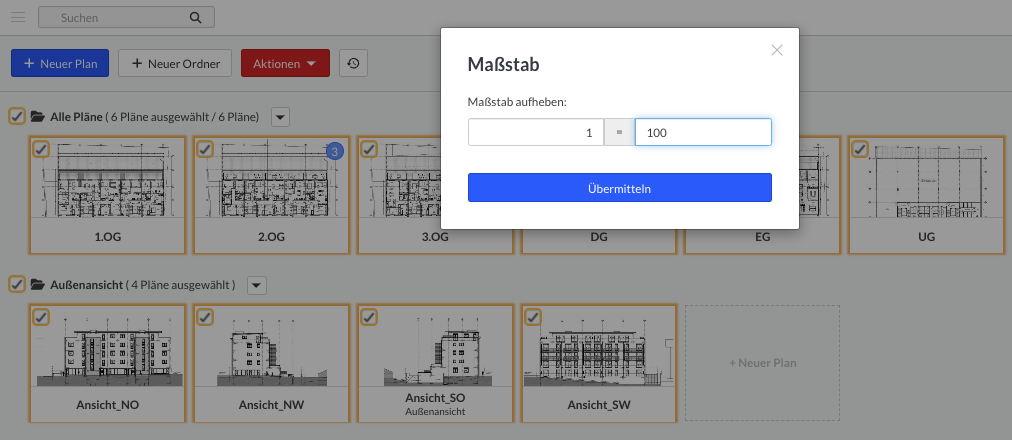

Sobald Ihre Pläne ausgewählt sind, klicken Sie auf die rote Schaltfläche "Aktionen" oben auf der Hauptseite "Pläne" und wählen Sie "Maßstab festlegen". Sie können dann das gewünschte Maßstabsverhältnis für die Pläne eingeben:
Hinweis: Achten Sie darauf, Anführungszeichen(") für Zoll zu verwenden, wenn Sie die Umschalttaste + Hochkomma gedrückt halten:
Verwenden Sie ein Hochkomma (') für Füße, indem Sie die Hochkomma-Taste drücken:
Wenn Sie doppelte Apostrophe für Zoll verwenden, wird die Schaltfläche Senden nicht blau.
Abstandstool
Verwenden Sie dieses Werkzeug, um Abstandsmessungen direkt auf Ihren Plänen zu hinterlassen. Die Länge wird automatisch auf der Grundlage der mit dem Kalibrierungswerkzeug vorgenommenen Erstmessung berechnet. Das Symbol für dieses Werkzeug ist ein Lineal.

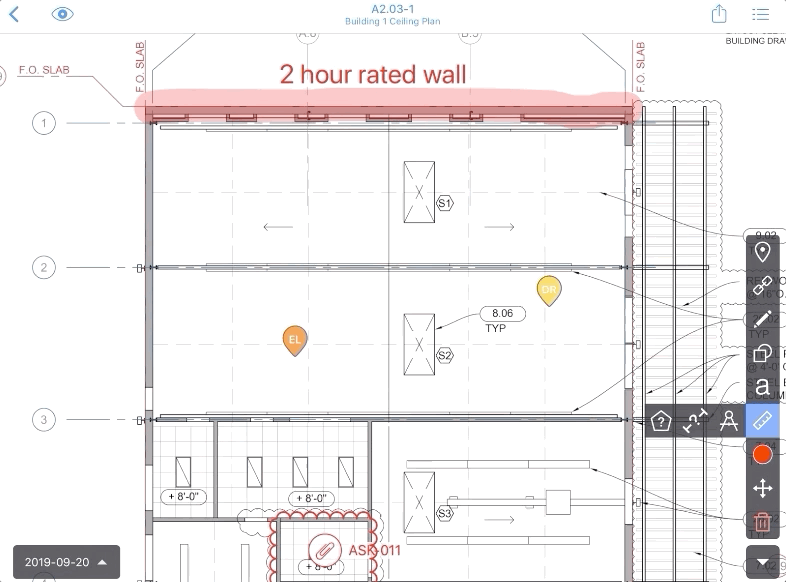

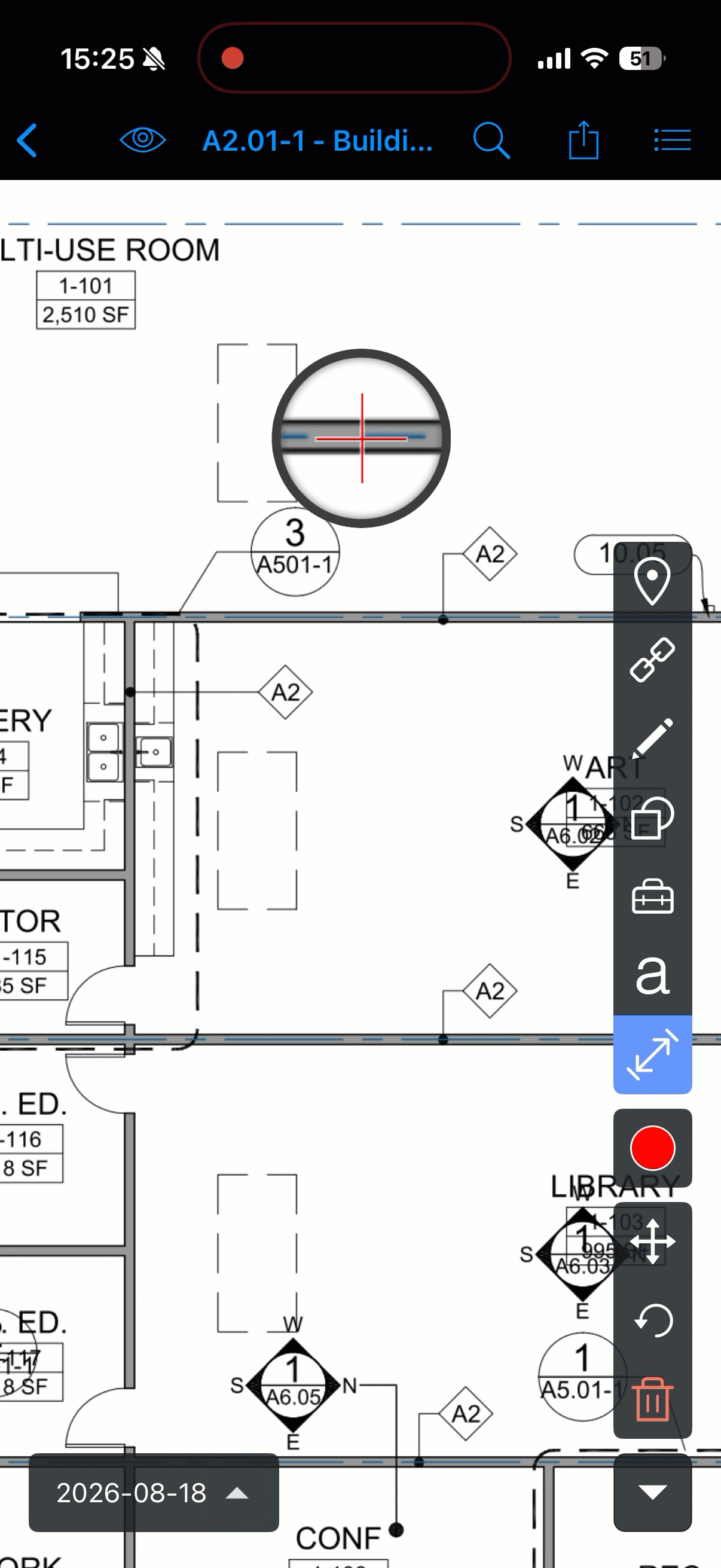

Wenn Sie bei Mobile eine Abstandsmessung erstellen, können Sie das Vergrößerungswerkzeug nutzen, um sicherzustellen, dass diese genau ist:
Bereichstool
Verwenden Sie dieses Werkzeug, um die Fläche innerhalb einer Form zu messen. Das Symbol für dieses Werkzeug ist ein ausgefülltes Polygon. Wenn Sie dieses Werkzeug auswählen, klicken Sie zuerst auf Ihren Plan und bewegen Sie die Linie, die entlang der Kante des Bereichs erscheint, den Sie messen möchten; jedes Mal, wenn Sie klicken, wird ein neuer Punkt in der Form erstellt.
Sie müssen mindestens drei Punkte in Ihrer Form haben, um die Flächenmessung zu bestimmen, aber Sie können so viele Punkte wie nötig haben, um die gewünschte Fläche zu erfassen. Doppelklicken Sie, um die Erstellung der Form abzuschließen. Die Messung wird automatisch in der Mitte der Form angezeigt.

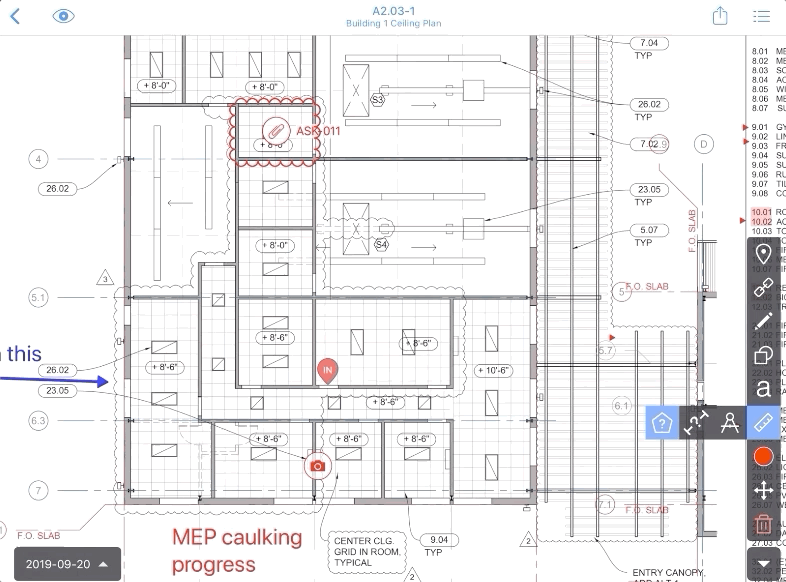

Auf Mobilgeräten können Sie auch ein Vergrößerungswerkzeug verwenden, um sicherzustellen, dass die Bereichsmarkierung genau ist; wenn die Markierung vollständig ist, tippen Sie doppelt, um sie abzuschließen:
Multi-Linien-Messwerkzeug

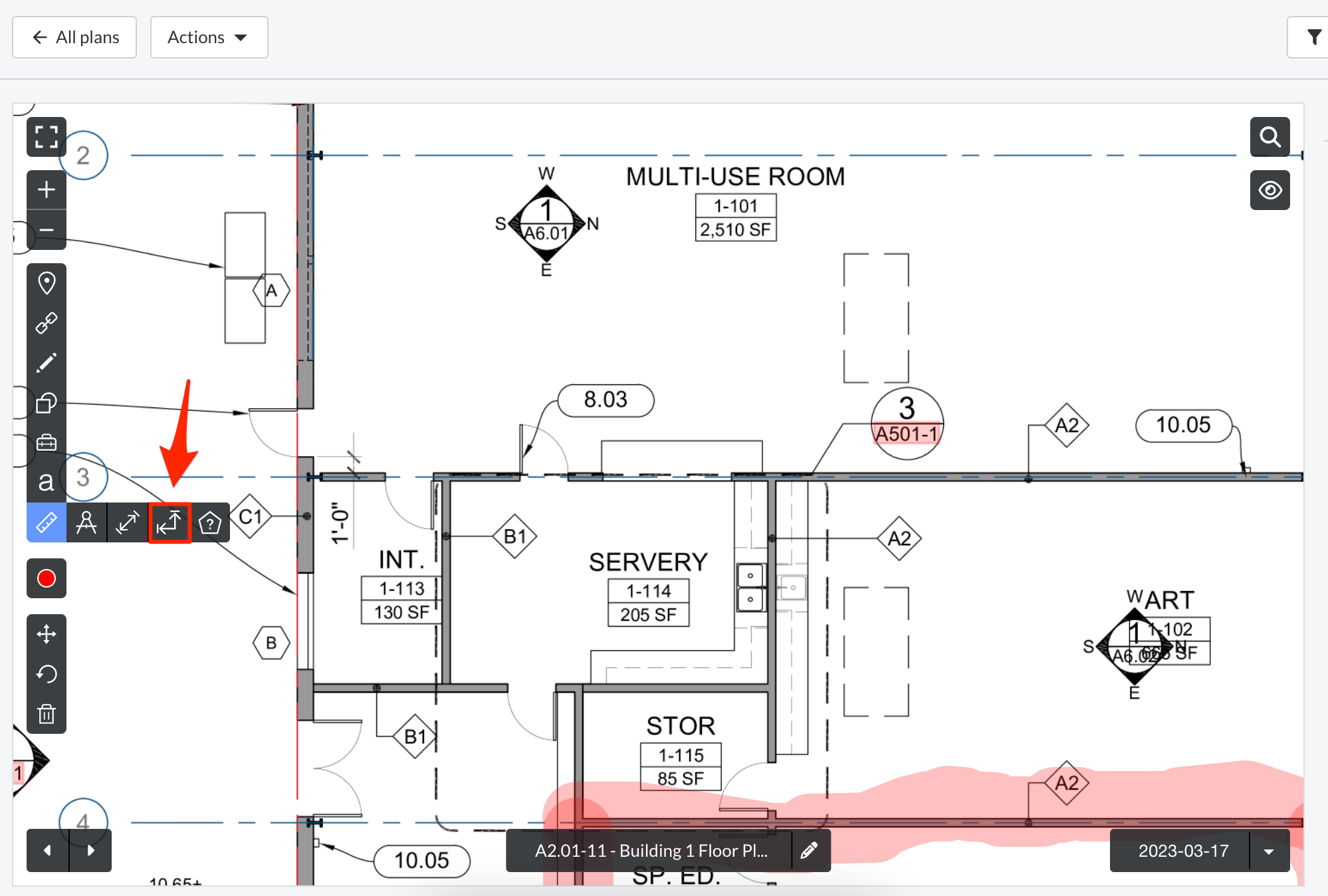

Verwenden Sie dieses Multi-Linien-Messwerkzeug, um Pfade, Umfänge oder andere kontinuierliche Mehrpunktlinien zu messen. Der Abstand wird automatisch auf der Grundlage der mit dem Kalibrierungswerkzeug durchgeführten Anfangsmessung berechnet. Das Symbol für dieses Werkzeug sind zwei Pfeile, die einen 90-Grad-Winkel bilden. Wenn Sie eine dieser Messungen im Web erstellen, müssen Sie auf die Messung doppelklicken, um sie abzuschließen. Sie können auch auf den letzten Punkt der Messung klicken, um sie abzuschließen.
Maßeinheiten ändern
Sie können die für diese Werkzeuge verwendeten Maßeinheiten ändern, indem Sie die Seite "Einstellungen" eines beliebigen Projekts aufrufen. Sie finden den Abschnitt "Maße", in dem Sie zwischen "US/Imperial" (Fuß und Zoll) und "Metric/SI" (Meter) wählen können. Dies wirkt sich auf alle Messungen aus, die Sie zuvor vorgenommen haben, und auf alle zukünftigen Messungen, die Sie auf Ihren Plänen vornehmen.
