Informations générales
La visualisation et l’annotation des plans sont des fonctionnalités clés de Fieldwire. Annotez vos plans pour créer vos dossiers d’ouvrages exécutés, pour surligner des endroits spécifiques qui nécessitent une attention particulière ou pour suivre votre progrès.
Chaque utilisateur du projet peut visualiser les mêmes annotations publiques apportées à vos plans qu’il navigue sur mobile ou sur web. Les annotations sont automatiquement transférées vers les nouvelles versions de plan lorsque vous importez de nouveaux indices. Ainsi, Fieldwire vous permet de générer un historique de toutes vos annotations.
Cet article vous expliquera toutes les fonctionnalités d'annotations disponibles sur les applications mobiles de Fieldwire.
- Abonnements : Basic, Pro, Business et Business Plus
- Autorisations : Les administrateurs et les membres peuvent créer des annotations publiques et privées. Les suiveurs peuvent uniquement créer des annotations privées.
- Plateformes : iOS/Android et le web
Table des matières :
La barre d’outils d’annotations
Déplacer et supprimer les annotations
Fonctionnalité "appuyez et maintenez" pour les tâches et annotations
L’onglet Plans
Une fois que vos plans ont été importés dans votre projet, vous pourrez les visualiser sur la version mobile de Fieldwire, plus précisément depuis l’onglet Plans.
Sélectionnez une vignette de plan pour l’ouvrir.
Le numéro bleu en bas de la vignette indique le nombre de tâches épinglées au plan. Ajustez la catégorie affichées depuis le menu à gauche pour afficher les tâches de la catégorie de tâches que vous souhaitez visualiser.
L’historique des versions

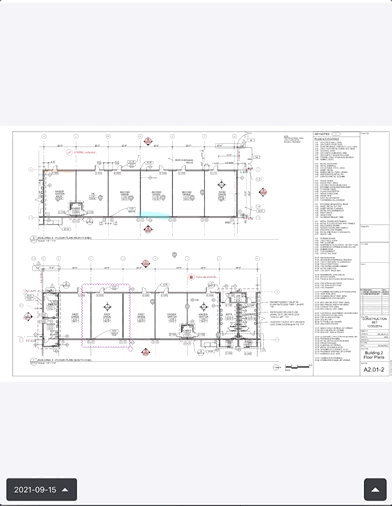

Balayez votre doigt vers le haut de l’écran pour visualiser les versions précédentes de votre plan. Un filigrane s’affichera sur le plan indiquant qu’il s’agit d’une ancienne version du plan.
Vous pouvez également cliquer sur la date en bas de l’écran pour sélectionner une ancienne version à visualiser ou pour comparer deux versions (ou même deux plans).
Nota : La comparaison de plans est disponible pour les abonnements Pro et Business. Cette fonctionnalité ne fait pas partie de l’offre Basic.
Partager un plan
Cliquez sur l’icône « Envoyer » pour exporter le plan sous format PDF ou une image rognée du plan. Sur iOS, il est nécessaire d’être connecté à l’application « Mail » pour ce faire. Cela n’est pas nécessaire sur Android.
La barre d’outils d’annotations
Cliquez sur la flèche en bas à droite pour ouvrir la barre d’outils d’annotation. Les administrateurs et les membres peuvent visualiser l’ensemble des outils.
Cela n’est pas le cas pour les suiveurs qui ne voient que des tâches et les outils d’annotations privées.
Les tâches
Les tâches vous permettent de poser des questions, de documenter du travail et de soulever des problèmes à régler de façon facile et transparente. Créez des tâches directement depuis la barre d’outils et épinglez-la sur un emplacement précis de votre plan.
Le menu à droite vous permet de visualiser toutes les tâches associées au plan.
| iOS | Android |
Vous pouvez filtrer les tâches par catégorie, par responsable ou par statut. Vous pouvez également les filtrer par les différents attributs de tâches. Si vous souhaitez créer une tâche associée à un plan sans qu’elle ne soit pas épinglée à un emplacement précis, cliquez sur le + pour ajouter ce genre de tâche.
Les différentes formes de tâches indiquent leur association à un plan. Les épingles indiquent que la tâche se situe à un endroit précis. Le losange indique que la tâche est associée à un plan en général et le carré indique que la tâche n’est pas associée à un plan.
Pour en savoir plus sur les tâches, lisez les articles ci-dessous :
Les fichiers-joints
L’outil « chaîne » vous permet de joindre des hyperliens vers des photos, des fichiers, des formulaires ou d’autres plans directement sur votre plan.
N.B. : Il est recommandé d’insérer des photos concernant l’avancement des travaux depuis ce lien. Si vous souhaitez souligner une réserve, nous vous conseillons de créer une tâche pour mieux suivre le travail à faire.
Depuis l'icône chaine, vous pouvez insérer :
| Un lien vers un autre plan | |
| Une photo | |
| Un fichier | |
| Un formulaire |

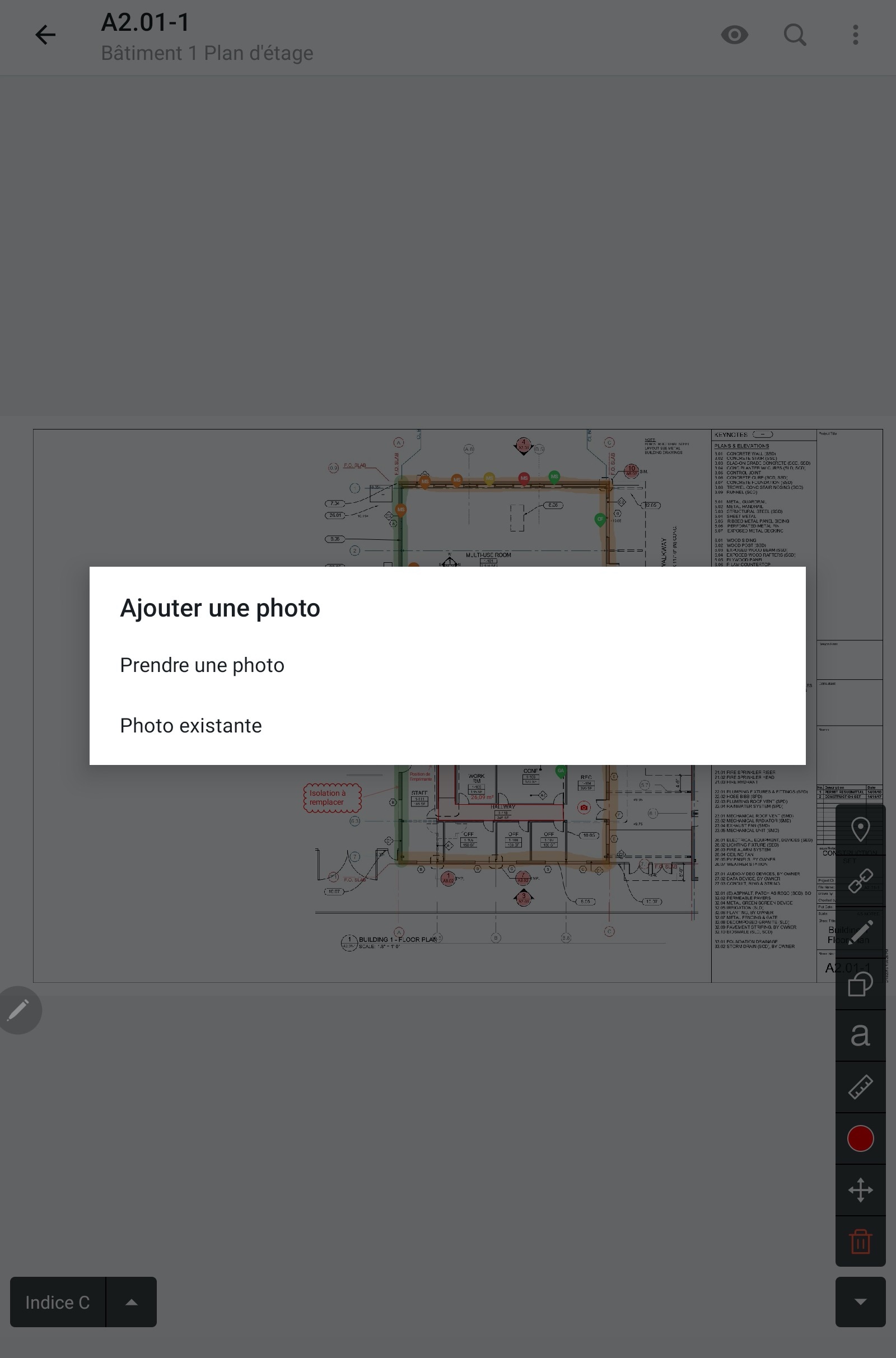

Vous pouvez prendre des photos avec l’appareil de votre téléphone ou de votre tablette directement depuis cet outil ou vous pouvez sélectionner « Photo existante » pour choisir une photo préalablement téléchargée sur le projet.
L’icône trombone vous permet de joindre un fichier à votre plan. Vous pouvez ajouter un nouveau fichier, en sélectionnant un fichier depuis votre appareil ou Box / Dropbox / OneDrive si vous avez lié une de ces plateformes à Fieldwire. Vous pouvez également joindre un fichier existant ce qui vous permet de lier un fichier qui a déjà été importé sur l’onglet fichiers.
| iOS | Android |
L’icône presse-papiers permet aux abonnés Business de joindre un formulaire au plan. Comme pour les photos et les fichiers, vous pouvez choisir un nouveau formulaire, vous permettant de créer un nouveau formulaire depuis un de vos modèles de formulaires ou vous pouvez choisir un formulaire existant, par exemple, un formulaire pré-rempli ou un formulaire complété.
| iOS | Android |
Les annotations
Utilisez les outils d’annotation pour créer des lignes, des formes ou pour surligner vos plans. Vous pouvez ajuster l’épaisseur, l’opacité et la couleur de ces formes / lignes. Vous pouvez également ajouter des flèches, des lignes droites, des nuages et une variété de polygones.
Lorsque vous ajouter une ligne droite, une ligne brisée ou une flèche une loupe s’affichera pour maximiser la précision.
Vous pouvez également écrire des textes sur vos plans :
| iOS | Android |
Les administrateurs et les membres peuvent appuyez longuement sur une annotation pour visualiser et modifier les détails de l’annotation. Vous pouvez y modifier la couleur, l’opacité et l’épaisseur. Vous verrez également qui a créé l’annotation et quand et qui l’a modifiée et quand elle a été modifiée pour la dernière fois. Les textes peuvent également être modifiés ainsi.
| iOS | Android |
Les membres et les administrateurs peuvent dupliquer les annotations.
Les suiveurs peuvent ajuster les détails ou dupliquer leurs propres annotations. Vous trouverez plus d’informations sur leurs autorisations dans l’article suivant : Que peut faire un suiveur de projet ?
L’outil de mesure
Lorsque vous téléchargez des PDFs vectoriels contenant une échelle sur votre projet Fieldwire, notre logiciel va automatiquement calibrer vos plans.
Pour plus de précision, lorsque vous mesurez une distance ou la superficie d’une zone de votre plan, l’outil loupe s’ouvrira.
Nota bene : Si vous ne voyez que l’outil rapporteur, cela indique que l’échelle de votre plan n’a pas encore été calibrée. Dans ce cas, utilisez le rapporteur pour mesurer une dimension connue pour calibrer le plan.
Les couleurs
Une palette de couleurs différentes est disponible pour les administrateurs et les membres de projet. Il pourrait être utile d’utiliser différentes couleurs pour différents métiers – par exemple – créer toutes vos annotations en jaune pour ce qui concerne l’électricité et créer des annotations bleues pour la plomberie.
Nota : Les suiveurs de projet peuvent uniquement annoter en violet (mode privée).
Déplacer et supprimer les annotations
Lorsque les outils « déplacer » et « supprimer » sont actionnés vous pouvez déplacer ou supprimer vos annotations. Veuillez noter que la suppression d’une annotation est une action permanente. Vous ne pouvez pas restaurer une annotation supprimée.
| Déplacer sur iOS | Supprimer sur Android |
Fonctionnalité "Appuyez et maintenez" pour les tâches et les annotations
Lorsque vous accédez à une feuille de plan sur votre appareil mobile, il est possible de "appuyer et maintenir" sur les tâches épinglées et sur certaines annotations du plan pour afficher le menu de différentes fonctionnalités.
"Appuyez et Maintenez" sur les Annotations
Lorsque vous appuyez et maintenez sur certaines annotations, come le surligneur, les formes etc, vous verrez un menu d’options. Ces options incluent : 'Modifier les détails de l'annotation', 'Dupliquer', 'Redimensionner', et 'Supprimer'.
Remplissage de forme
Fieldwire vous permet de remplir vos annotations de formes : en appuyant et en maintenant sur les la forme en question , vous verrez l’option 'Détails'. Après avoir cliqué sur 'Détails', vous verrez l'option "Remplissage": pour activer le remplissage de la forme, il vous suffit de cliquer sur la bascule. Après avoir cliqué sur la bascule, la forme sera une couleur unie, mais vous pouvez la rendre plus transparente en modifiant le pourcentage d’opacité. Plus le pourcentage est faible, plus la forme sera transparente (moins opaque).
En plus de remplir la forme, en cliquant sur 'Détails', vous pouvez changer la couleur et voir les détails du balisage tels que "Créé par", "Créé le", "Dernière modification par" et "Dernière modification le".
Filtrer les annotations
Si vous avez beaucoup de tâches et d’annotations sur vos plans et vous ne souhaitez pas toutes les visualiser, vous pouvez cliquer sur le globe oculaire en haut de l’écran pour filtrer vos annotations. Vous pouvez ensuite afficher les calques souhaités comme les annotations d’une couleur spécifique, les fichiers-joints, les photos ou les tâches.
iOS :
Android :
Décochez toutes les cases pour visualiser le plan sans annotations.
Plus d’informations :
L’article ci-dessous vous donnera encore plus d’informations sur les annotations de Fieldwire :
