Panoramica
I piani di ritaglio permettono di evidenziare un'area specifica di una planimetria all'interno di un Attività, Richiesta di Informazioni o Modulo. Questo ti consente di essere più preciso nel mostrare a quali aree del piano stai facendo riferimento e può ridurre notevolmente qualsiasi confusione o incomprensione tra colleghi o diversi team che visualizzano quegli elementi in Fieldwire o nelle esportazioni.

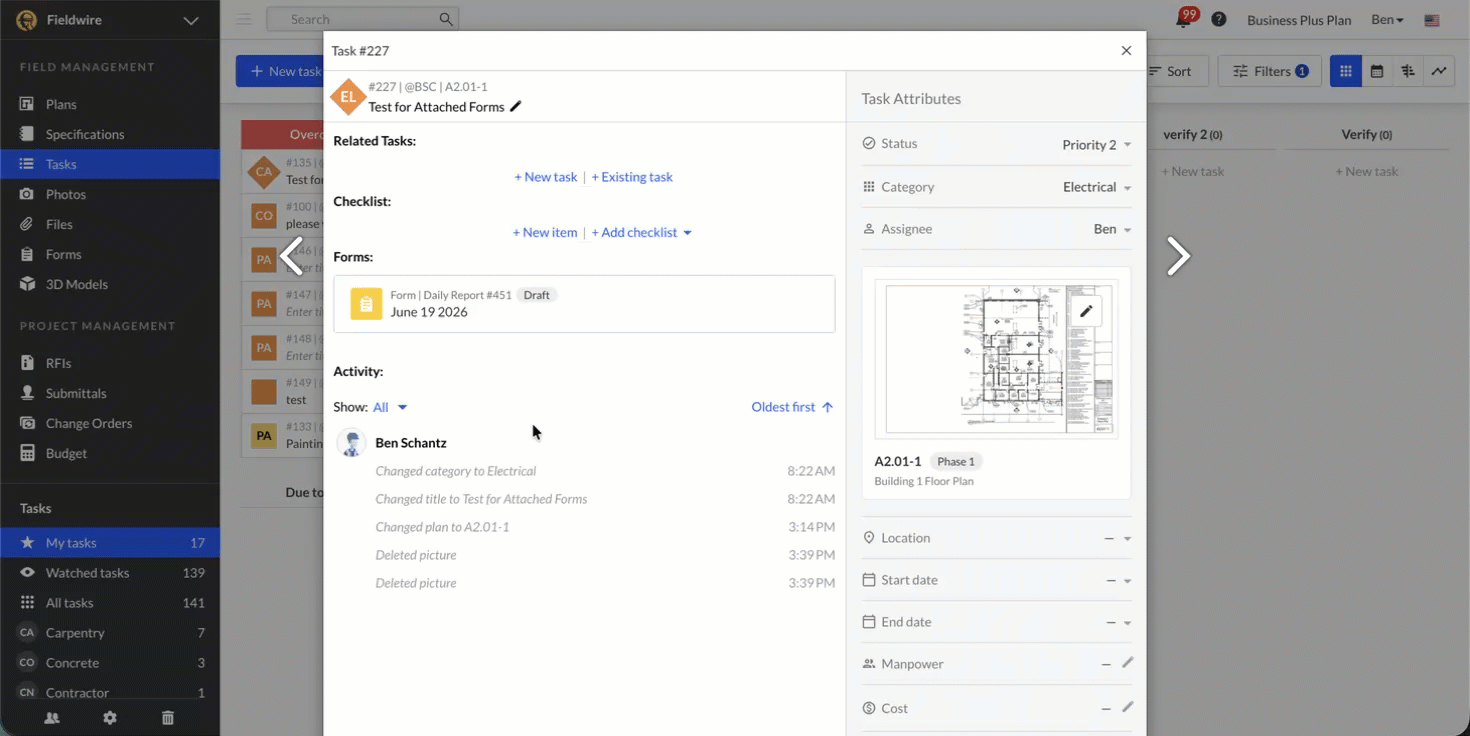

Come aggiungere un Ritaglio di planimetria a un'Attività sul Web
- Apri l'attività associata al piano e clicca sull'icona della graffetta
- Seleziona l'opzione 'ritaglio di planimetria'
- Nota: Questa opzione non sarà disponibile se l'attività non è associata a un piano
- Effettua lo zoom usando la rotella del mouse, il touchpad del tuo laptop o le opzioni "+" e "-" in alto a sinistra dello schermo, per scegliere la posizione esatta sul piano.
- Opzionale: Clicca sul pulsante 'Includi annotazioni' nell'angolo in basso a sinistra
- Seleziona "ritaglio di planimetria" per catturare quella porzione del piano
Ilritaglio di planimetria verrà quindi inserito nella tua attività
Qui, puoi scaricare il ritaglio di planimetria o aggiungere ulteriori annotazioni. Il ritaglio di planimetria sarà inoltre disponibile per la visualizzazione e il download dalla scheda Foto.
IMPORTANTE: I collegamenti ipertestuali, i pin delle attività e i link ai moduli non sono mai inclusi nei piani di ritaglio, anche quando le annotazioni sono abilitate.

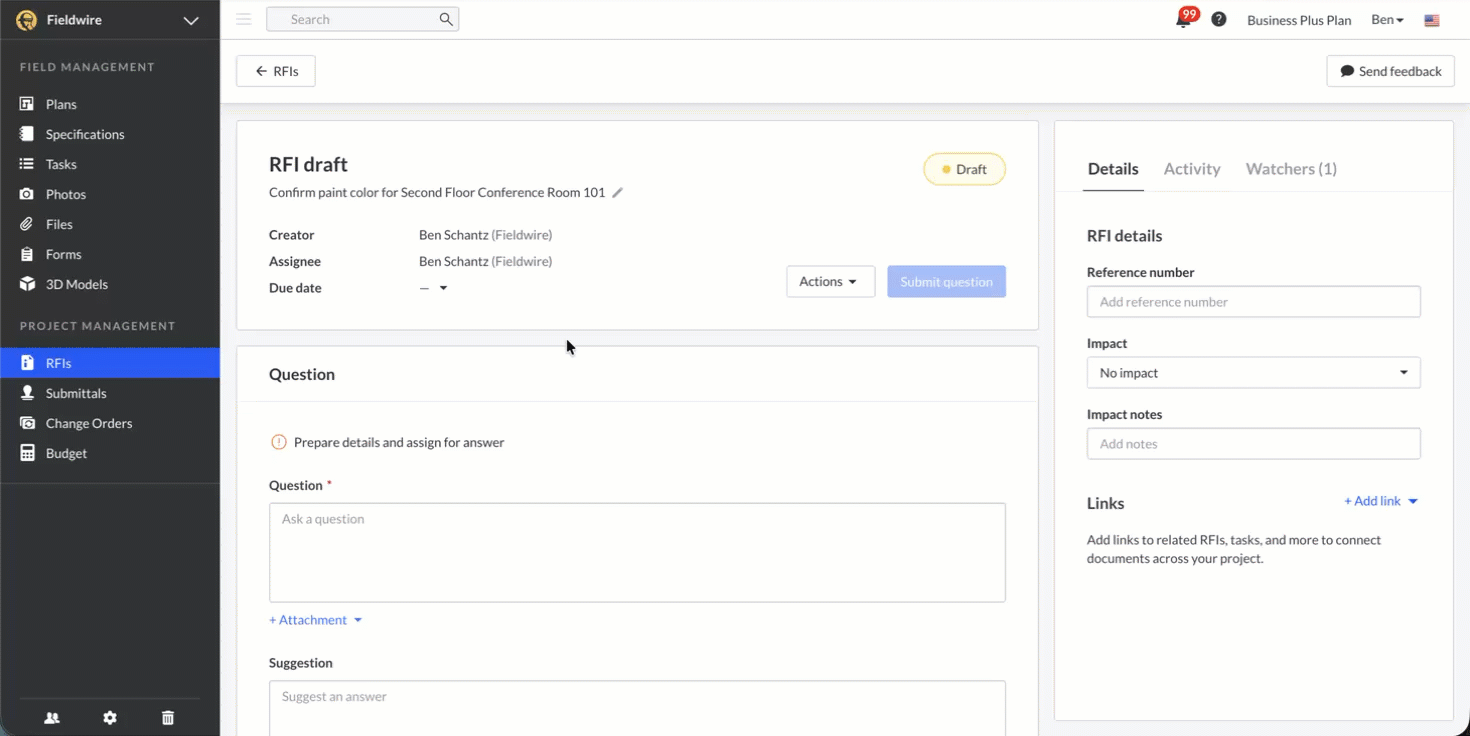

Come aggiungere un ritaglio di planimetria alle Richiesta di Informazioni
Nel modulo di Gestione Progetti Richiesta di Informazione, puoi aggiungere un ritaglio di planimetria a una Richiesta di Informazione mentre la Richiesta di Informazione è in stato Bozza o Aperta.
Clicca sul link degli allegati e poi seleziona ritaglio di planimetria.
Seleziona il piano che vuoi ritagliare
Passa il cursore sull'area che desideri ritagliare, quindi seleziona ritaglio di planimetria in fondo allo schermo
Il ritaglio di planimetria apparirà quindi nella Richiesta di Informazione nella sezione File

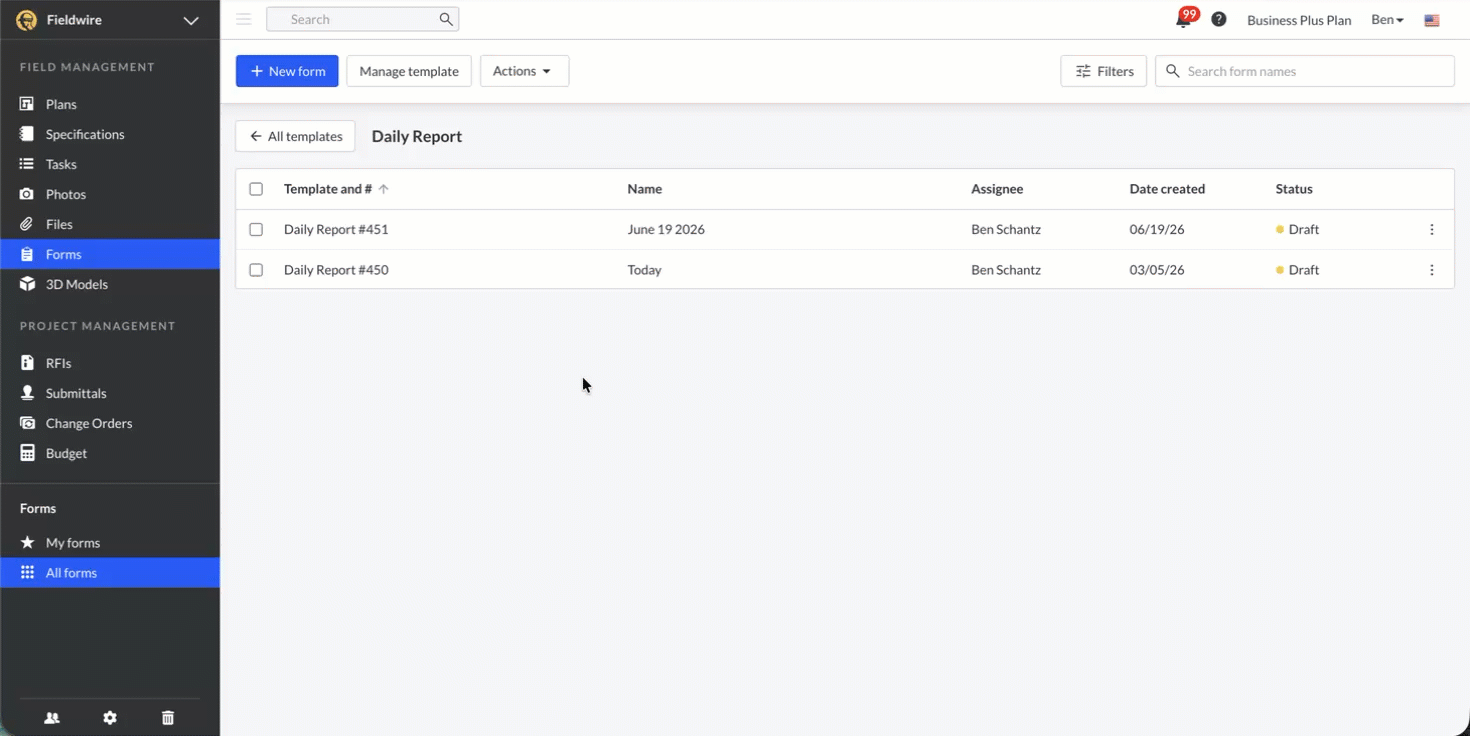

Come aggiungere un Ritaglio di planimetria ai Moduli
Nel modulo Moduli, puoi aggiungere un ritaglio di planimetria a un singolo modulo con una sezione File mentre il modulo è in uno stato modificabile. Per farlo:
- Clicca sul modulo individuale per aprirlo
- Individua la sezione File
- Clicca su + Nuovo file
- Seleziona Ritaglio di planimetria
- Cerca il piano
- Opzionale: Clicca sul pulsante 'Includi annotazioni' nell'angolo in basso a sinistra
- Seleziona "Ritaglio di planimetria" per catturare quella porzione del piano
Il Ritaglio di planimetria verrà quindi inserito nel tuo modulo
Aggiungere un Ritaglio di planimetria a un attività su Mobile
Una volta che un'attività è stato associata a un piano (cioè l'attività ha un'icona a forma di pin, anziché un quadrato o un diamante), puoi aggiungere un ritaglio di planimetria all'attività.
Nota: Non puoi allegare un ritaglio di planimetria a un'attività con un'icona a quadrato perché tutte le attività con un'icona a quadrato non sono associate a piani.

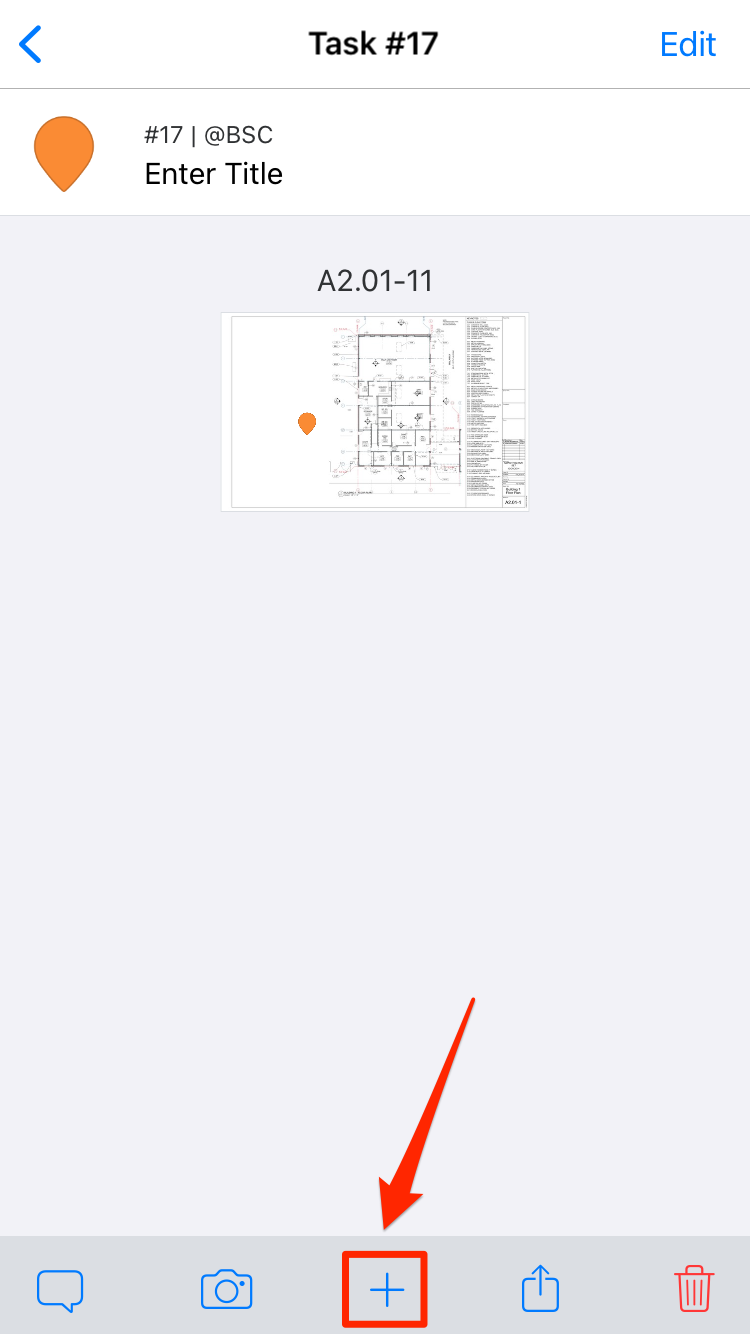

1. Apri l'attività e premi il simbolo "+".
Nota: su Android e web, seleziona il simbolo della graffetta.

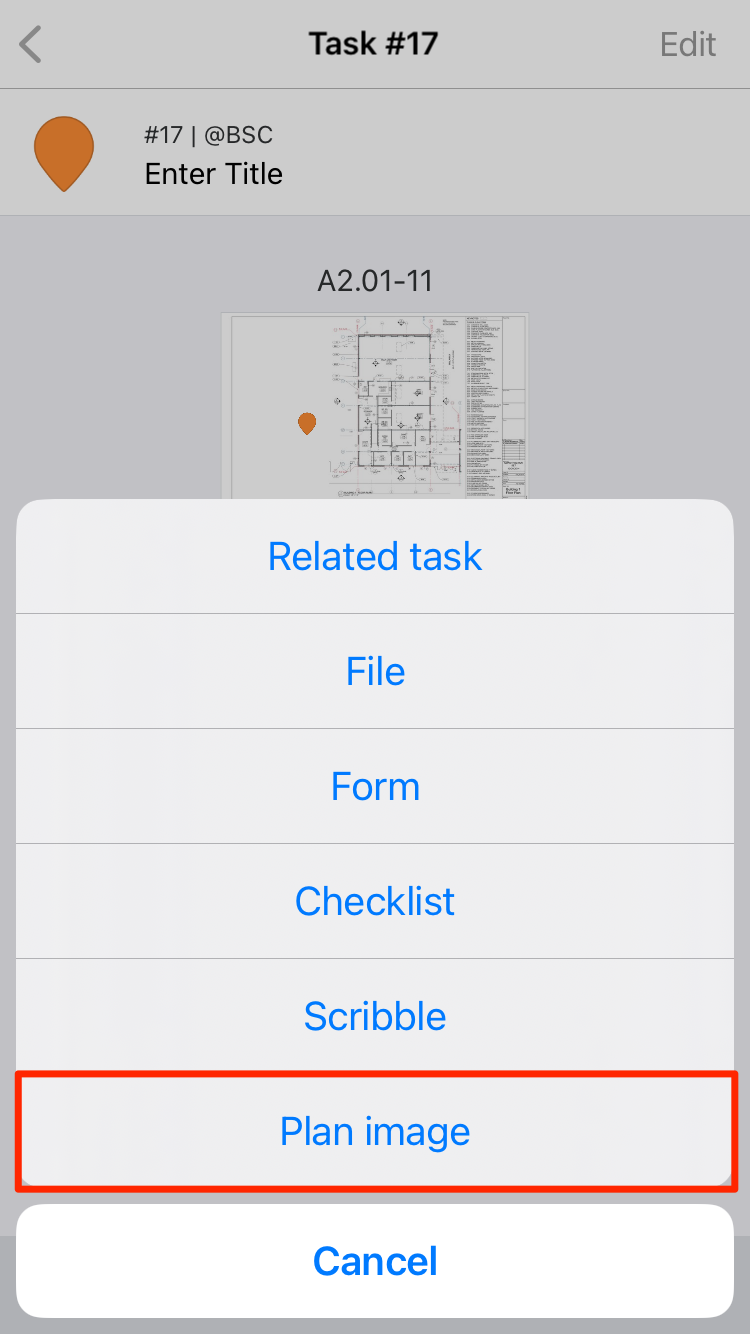

2. Seleziona "Immagine planimetria"
Nota: Questa opzione apparirà solo se l'attività è stata associata a un piano.

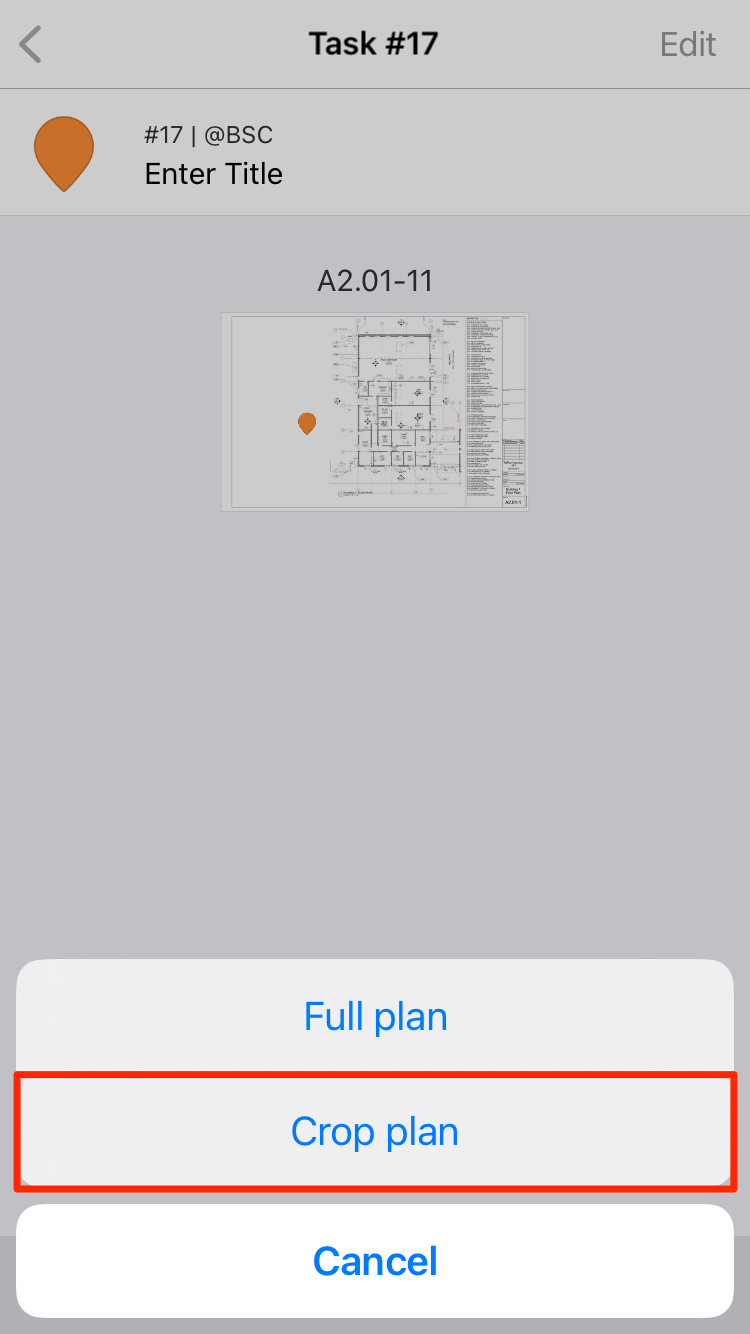

3. Seleziona "Ritaglia planimetria"

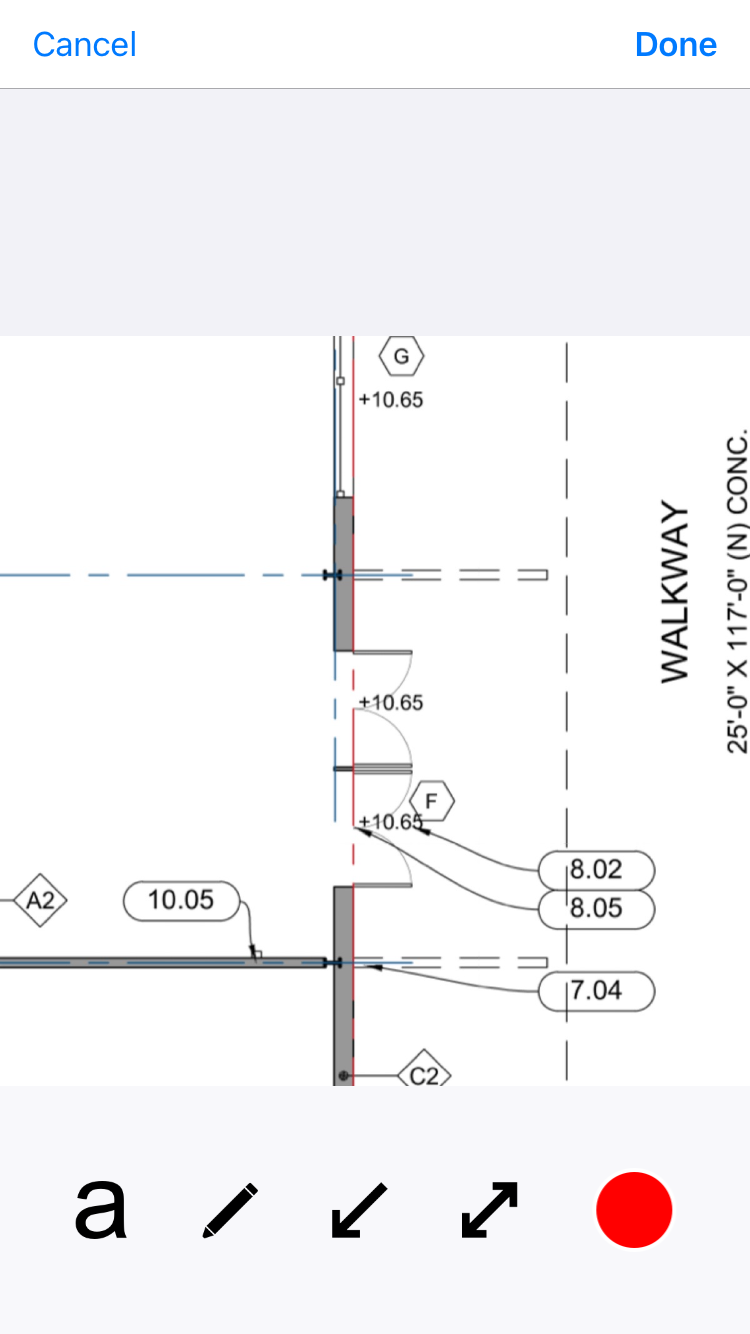

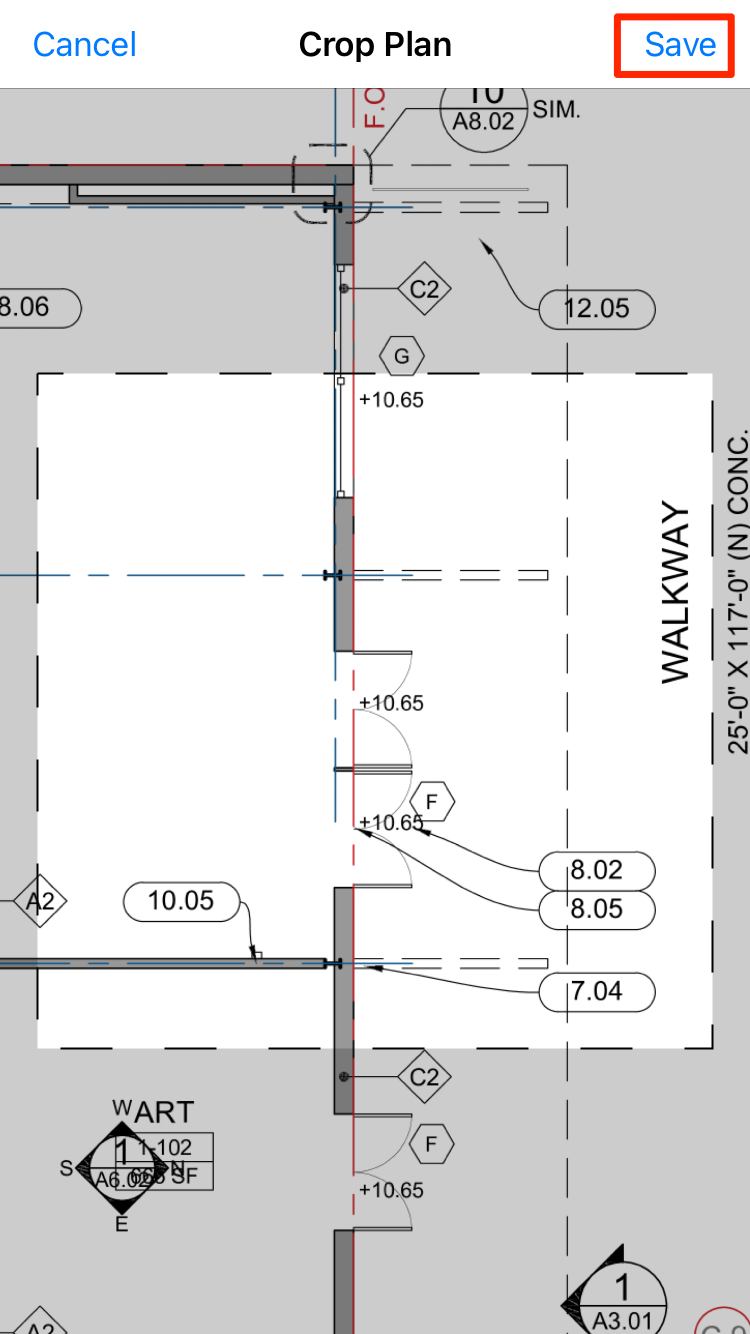

4. Effettua lo zoom per scegliere la posizione esatta sul piano che vuoi ritagliare. Poi, seleziona "Salva".

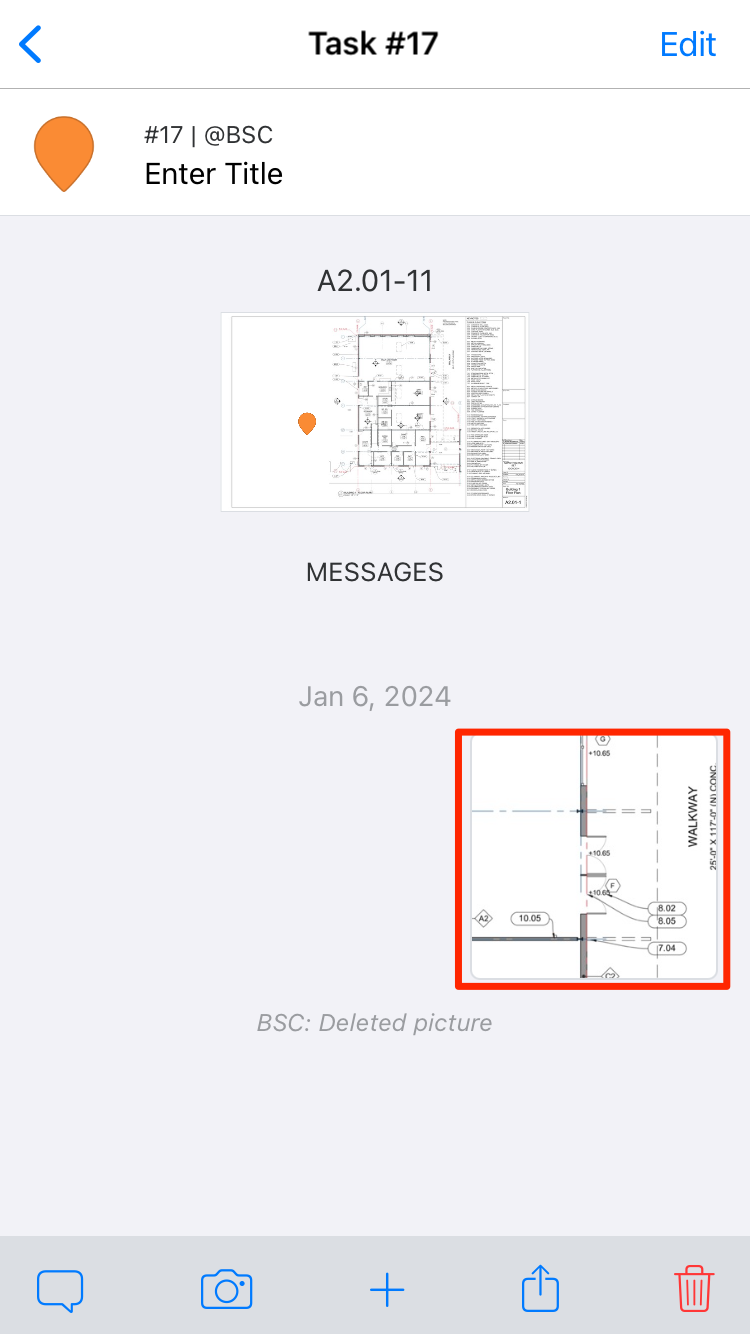

5. Il ritaglio di planimetria verrà quindi inserito nella tua attività e aggiunto alla tua
libreria Foto.
6. Una volta aggiunto un ritaglio di planimetria all'attività, puoi cliccare sul ritaglio di planimetria, che aprirà una versione più grande del ritaglio di planimetria. Su questa versione più grande, avrai la possibilità di aggiungere annotazioni.
